Распиновка кнопки стеклоподъемника ваз 2114 и схема подключения в хорошем качестве

Как разобрать боковое зеркало

Иногда требуется полная замена зеркала бокового вида ВАЗ-2114. Вполне возможно, что все обойдется установкой отдельного элемента на левую или правую сторону.

Давайте посмотрим, как можно разобрать конструкцию максимально аккуратно. Сперва необходимо надавить изнутри на пластмассовый корпус. Держатели аккуратно отщелкиваются при помощи плоской отвертки. Этот метод не слишком надежен – существует немалая вероятность, что зеркальный элемент или другие детали сломаются.

Второй вариант несет еще большие риски – здесь нужно быстро ударить стеклом о поверхность (но лучше, если она будет мягкой). Это быстрый вариант для демонтажа и замены элемента. Удар должен быть легким и быстрым. Чтобы заменить пластиковый корпус или главный крепеж, достают регулировочные тяги и штифт. Сборка выполняется в точности до наоборот.

Устройство и схема обогревателя

Конструктивно обогреватель заднего стекла представлен в виде токопроводящих полос, по которым происходит прохождение тока. Этот ток вызывает нагрев этих полос, в результате чего происходит подогрев всего стекла, а значит и оттаивание льда, а также устранение запотевания.

Схема обогрева включает в себя не только токопроводящие полосы, но еще и реле, проводку и предохранитель. Для включения устройства в салоне автомобиля ВАЗ 2107 установлена кнопка. Чтобы понимать, как устроена конструкция данного устройства, ниже приведена схема, которая детально показывает все составные элементы.

На схеме каждый элемент имеет свое назначение:

  • Монтажный блок или блок реле и предохранителей — устройство, внутри которого размещено реле с двумя предохранителями.
  • Реле — способствует снижению силы тока в цепи, тем самым, исключая перегрев проводки и выход из строя кнопки включения.
  • Замок зажигания — от замка поступает плюсовой контакт, который исключает возможность включения обогревателя заднего стекла при неработающем моторе.
  • Кнопка двухрежимная — включает и отключает устройство.
  • Сигнальная лампа — индикатор, указывающий работу системы, и располагающийся на приборной панели.
  • Отопитель — имеет форму токопроводящих полос или нитей, которые приклеены с внутренней стороны на стекло.

Зная схему устройства, не составит большого труда устранить различные неисправности. Какие виды неисправностей чаще всего встречаются в системе обогрева заднего стекла ВАЗ 2107, рассмотрим далее.

По каким причинам не работает обогрев

Владельцы семерок знают все «болячки» этого отечественного средства передвижения поэтому, когда возникает неисправность с обогревателем заднего стекла, то долго искать поломку не приходится. Однако новички и те, кто еще не сталкивался с такой неисправностью, задаются вопросом, как проверить систему, чтобы найти причину и неисправную деталь.

Выделяют следующие причины неработоспособности подогрева заднего стекла ВАЗ 2107:

  • Неисправен предохранитель — если при включении кнопки обогрева заднего стекла обнаруживается, что она не светится, то первым делом нужно проверить исправность предохранителя F7. Именно он чаще всего перегорает, что влечет за неработоспособность системы. Причины его перегорания известны — прохождение большой величины тока.
  • Неисправность реле обогрева заднего стекла — еще из строя также может выйти реле, главным назначением которого является снижение тока, поступающего на кнопку включения. При его неисправности, понадобится выполнить замену.
  • Неисправность кнопки включения — причиной выхода ее из строя является окисление или нагар на контактах, возникающий при включении. Ведь известно, что при включении обогрева заднего стекла возникает ток, величина которого в десять раз превышает номинальное значение. Это явление способствует образованию нагара на контактах кнопки.
  • Повреждение токопроводящих нитей. Причиной их неисправности является обрыв контакта. Однако любую поломку в системе можно устранить, если правильно выявить причину и место повреждения.

Итак, если из строя вышел предохранитель, реле или кнопка, то ремонту эти детали не подлежат, и их требуется заменить. Повреждение проводки встречается крайне редко, поэтому ее прозванивать можно только тогда, когда все вышеперечисленные элементы проверены.

Восстановление обогрева

Причины неработающего обогревателя заднего стекла на ВАЗ 2107 известны, но почему же может возникнуть разрыв токопроводящей полосы, многие не знают. Причина в некотором роде банальна — слишком усердное отмывание поверхности стекла или неправильная наклейка тонировочной пленки. Даже если это случилось, то не стоит отчаиваться, ведь всегда можно выполнить ремонт обогрева заднего стекла ВАЗ 2107.

Для начала нужно найти место повреждения, так как порой сделать это очень трудно. Если визуально прослеживается место повреждения, то устранить такую поломку можно при помощи специального ремонтного комплекта «Kontaktol» от фирмы Keller или аналогов. Его стоимость составляет порядка 400-600 рублей, а найти его можно в любом автомагазине.

Shendys › Блог › Монтажный блок 2110

№ реле. Артикул Назначение
К1 реле контроля исправности ламп
К2 реле очистителя ветрового стекла
K3 реле-прерыватель указателей поворота и аварийной сигнализации
К4 реле включения ближнего света фар
К5 реле включения дальнего света фар
К6 дополнительное реле
К7 реле включения обогрева заднего стекла
K8 резервное реле (на автомобилях семейства ВАЗ-2110 не устанавливается)

Предохранители

№ пред. Ампер Назначение
F1 5 А Лампы освещения: номеров, приборов, габаритов на приборной панели, левые габариты, подсветка багажника
F2 7,5 А Ближний свет в левой фаре
F3 10 А Дальний свет в левой фаре
F4 10 А Правая передняя противотуманная фара
F5 30 А Стеклоподъемники дверей
F6 15 А Переносная лампа, прикуриватель
F7 20 А Вентилятор радиатора, звуковой сигнал
F8 20 А Обогрев заднего стекла
F9 20 А Омыватель и очиститель лобового стекла
F10 20 А Резервый
F11 5 А Габарит с правой стороны
F12 7,5 А Ближний свет в правой фаре
F13 10 А Дальний свет в правой фаре
F14 10 А Противотуманная фара, левая
F15 20 А Обогрев сидений
F16 10 А Аварийный сигнал, поворотники
F17 7,5 А Стоп сигнал, подсветка замка зажигания, освещение салона
F18 25 А Прикуриватель, подсветка бардачка, отопитель салона
F19 10 А Лампа заднего хода, контроль исправности стоп сигнала
F20 7,5 А Задние противотуманные фары

Схема дополнительного предохранителя

Электрооборудование автомобиля

1 — блок фар; 2 — моторедукторы очистителей фар*; 3 — противотуманные фары*; 4 — датчик температуры окружающего воздуха; 5 — звуковые сигналы; 6 — выключатель лампы освещения моторного отсека; 7 — электродвигатель вентилятора системы охлаждения; 8 — генератор ваз 2114; 9 — датчик сигнализатора недостаточного уровня масла; 10 — датчик уровня омывающей жидкости; 11 — датчик износа колодок передних тормозов; 12 — наконечники проводов, подключаемые к общему насосу омывателя стекол**; 13 — насос омывателя ветрового стекла; 14 — насос омывателя фар*; 15 — наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ваз 2113 и ваз 2114; 16 — датчик сигнализатора недостаточного давления масла; 17 — лампа освещения моторного отсека; 18 — наконечник провода для подключения к жгуту проводов системы управления двигателем или к жгуту проводов системы зажигания на карбюраторных автомобилях; 19 — моторедуктор очистителя ветрового стекла; 20 — стартер ваз-2114; 22 — датчик указателя температуры охлаждающей жидкости; 23 — выключатель фонарей заднего хода; 24 — датчик сигнализатора недостаточного уровня тормозной жидкости; 25 — аккумуляторная батарея; 26 — датчик сигнализатора недостаточного уровня охлаждающей жидкости; 27 — реле включения противотуманных фар; 28 — монтажный блок; 29 — выключатель стоп-сигнала; 30 — штепсельная розетка для переносной лампы; 31 — лампа подсветки шкалы гидрокорректора фар; 32 — выключатель лампы сигнализатора стояночного тормоза; 33 — колодка подключения лампы подсветки; 34 — выключатель ламп освещения приборов; 35 — подрулевой выключатель; 36 — выключатель аварийной сигнализации; 37 — реле элемента обогрева передних сидений; 38 — выключатель зажигания ваз 2114; 39 — предохранитель цепи фонарей заднего противотуманного света; 40 — предохранитель цепи элементов обогрева передних сидений; 41 — предохранитель цепи блокировки замков дверей; 42 — лампа подсветки передней пепельницы; 43 — реле зажигания ваз-2114; 44 — прикуриватель; 45 — лампа освещения вещевого ящика; 46 — выключатель освещения вещевого ящика; 47 — электродвигатель вентилятора отопителя; 48 — дополнительный резистор электродвигателя отопителя; 49 — переключатель вентилятора отопителя; 50 — лампа подсветки переключателя отопителя; 51 — лампа подсветки рычагов отопителя; 52 — моторедукторы электростеклоподъемников передних дверей; 53 — переключатель электростеклоподъемника правой передней двери ( расположен в правой двери ); 54 — моторедукторы блокировки замков передних дверей; 55 — провода для подсоединения к правому переднему громкоговорителю; 56 — моторедукторы блокировки замков задних дверей; 57 — провода для подсоединения к правому заднему громкоговорителю; 58 — блок управления блокировкой замков дверей; 59 — провода для подсоединения к радиоаппаратуре; 60 — выключатель очистителей фар; 61 — выключатель элемента обогрева заднего стекла; 62 — реле включения фонарей заднего противотуманного света; 63 — колодка для подключения к элементу обогрева правого переднего сиденья; 64 — выключатель фонарей заднего противотуманного света: 65 — выключатель элемента обогрева правого переднего сиденья; 66 — выключатель противотуманных фар; 67 — выключатель ламп наружного освещения; 68 — выключатель элемента обогрева левого переднего сиденья; 69 — колодка для подключения к элементу обогрева левого переднего сиденья; 70 — провода для подсоединения к левому переднему громкоговорителю; 71 — переключатель электростеклоподъемника левой передней двери; 72 — переключатель электростеклоподъемника правой передней двери; 73 — провода для присоединения к левому заднему громкоговорителю; 74 — боковые указатели поворотов: 75 — выключатель плафона на стойках передних дверей; 76 — выключатель плафона на стойках задних дверей; 77 — плафон; 78 — плафон индивидуального освещения салона; 79 — колодка для подключения к жгуту проводов электробензонасоса ваз 2114; 80 — выключатель лампы освещения багажника; 81 — комбинация приборов: 82 — лампа освещения багажника; 83 — блок индикации бортовой системы контроля; 84 — маршрутный компьютер (не во всех моделях); 85 — колодка для подключения жгута проводов системы управления двигателем; 86 — задние наружные фонари ваз-2114; 87 — задние внутренние фонари; 88 — колодка для подключения к элементу обогрева заднего стекла; 89 — фонари освещения номерного знака; 90 — дополнительный сигнал торможения, расположенный в спойлере.

Схема системы управления двигателем ВАЗ с контроллером BOSCH — ЭСУД 21104 1.6 16V

1 – колодка жгута проводов катушек зажигания к жгуту системы зажигания; 2 – колодка жгута системы зажигания к жгуту проводов катушек зажигания; 3 – катушки зажигания; 4 – датчик сигнализатор иммобилизатора; 5 – блок управления иммобилизатора; 6 – свечи зажигания; 7 – форсунки; 8 – колодка диагностики; 9 – колодка жгута системы зажигания к жгуту салонной группы АБС; 10 – контроллер; 11 – электробензонасос; 12 – колодка жгута системы зажигания к жгуту датчика уровня топлива; 13 – колодка жгута датчика уровня топлива к жгуту системы зажигания; 14 – колодка жгута системы зажигания к жгуту форсунок; 15 – колодка жгута форсунок к жгуту системы зажигания; 16 – колодка жгута системы зажигания к жгуту боковых дверей; 17 – датчик скорости; 18 – регулятор холостого хода; 19 – датчик положения дроссельной заслонки; 20 – датчик температуры охлаждающей жидкости; 21 – датчик массового расхода воздуха; 22 – датчик контрольной лампы давления масла; 23 – датчик фаз; 24 – датчик кислорода; 25 – датчик положения коленчатого вала; 26 — датчик детонации; 27 – электромагнитный клапан продувки адсорбера; 28 – датчик уровня масла; 29 – датчик указателя температуры охлаждающей жидкости; 30 – колодка жгута системы зажигания к жгуту панели приборов; 31 – колодка жгута панели приборов к жгуту системы зажигания; 32 – реле зажигания; 33 – предохранитель реле зажигания; 34 – предохранитель цепи питания электробензонасоса; 35 – реле электробензонасоса; 36 – реле электровентилятора; 37 – предохранитель цепи питания контроллера; 38 – колодка жгута системы зажигания к соединителю кондиционера; 39 – комбинация приборов; 40 – выключатель зажигания; 41 – электровентилятор системы охлаждения; 42 – блок бортовой системы контроля; 43 – реле стартера; 44 – контакты 8-клеммных колодок жгута панели приборов и жгута переднего; 45 – контакты 21-клеммных колодок жгута панели приборов и жгута заднего; 46 – маршрутный компьютер; 47 – диагностический разъем.

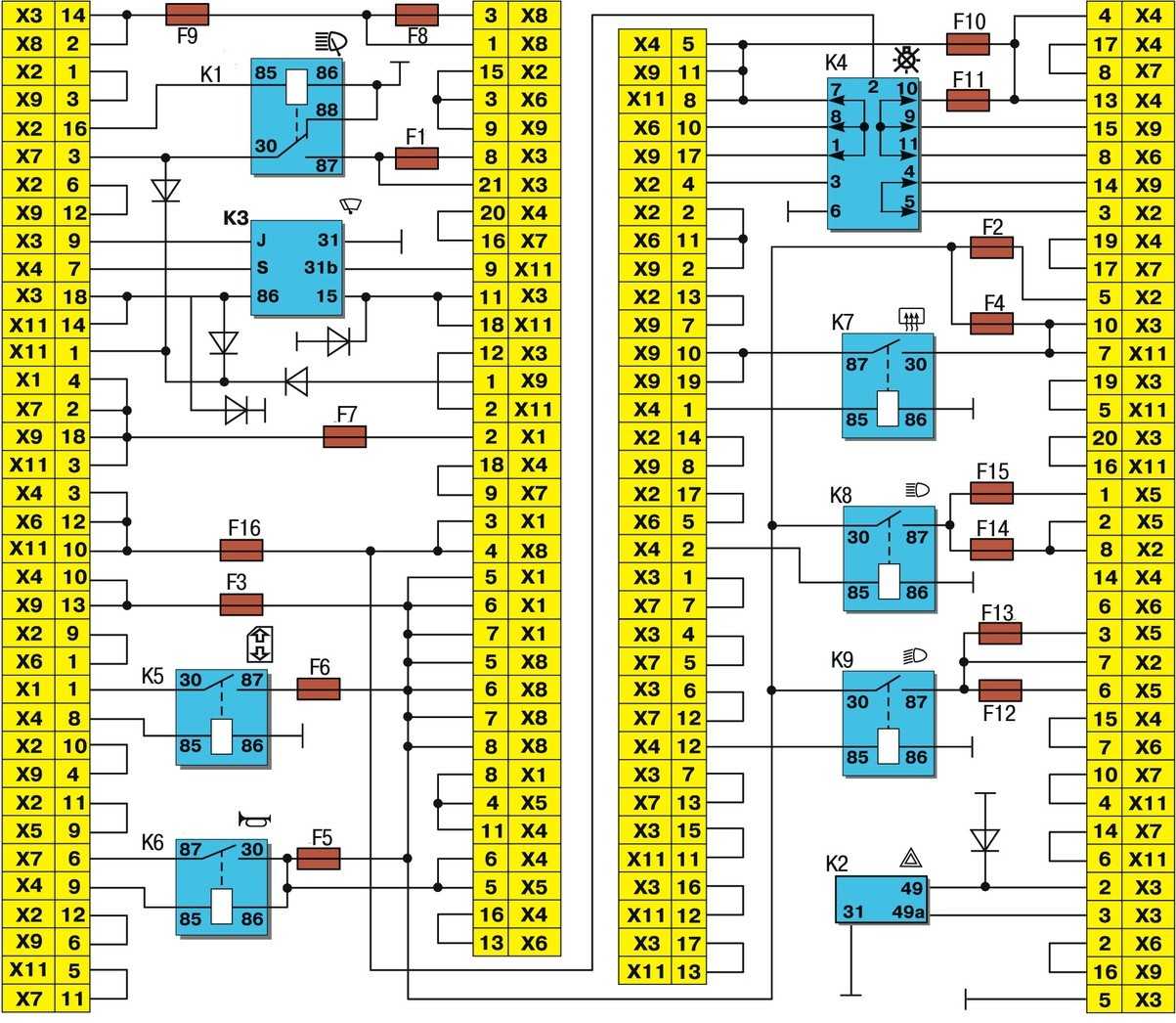

Схема проводки ВАЗ 2114 инжектор — монтажный блок

Схема проводки монтажного блока ВАЗ 2114 инжектор 8 клапанов с полным описанием

К1 — реле включения очистителей фар; К2 — реле-прерыватель указателей поворота и аварийной сигнализации; К3 — реле стеклоочистителя ветрового окна; К4 — реле контроля исправности ламп; К5 — реле включения стеклоподъемников; К6 — реле включения звуковых сигналов; К7 — реле включения электрообогрева заднего стекла; К8 — реле включения дальнего света фар; К9 — реле включения ближнего света фар; F1-F20 — плавкие предохранители; Х11 — выводы колодки жгута проводов. Цепь питания систем впрыска защищена плавкой вставкой, изготовленной из провода сечением 1 мм. Мощные потребители (стартер, фары) подключены к схеме проводки ВАЗ 2114 инжектор через реле.

F1 (10A) — Очистители фар. Реле включения очистителей фар (контакты). Клапан включения омывателей фар.

F2 (10A) — Указатели поворота и реле-прерыватель аварийной сигнализации. Контрольная лампа аварийной сигнализации.

F3 (10A) — Задние фонари (лампы стоп-сигнала). Плафон освещения салона.

F4 (20A) — Элемент обогрева заднего стекла. Реле включения обогрева заднего стекла. Штепсельная розетка для переносной лампы.ё

F5 (20A) — Электродвигатель вентилятора системы охлаждения двигателя и реле включения (контакты). Звуковой сигнал и реле его включения.

F6 (30A) — Электростеклоподъемники передних дверей. Реле включения электроподъемников.

F7 (30A) — Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла.

F8 (7.5A) — Левая противотуманная фара.

F9 (7.5A) — Правая противотуманная фара.

F10 (7.5A) — Левая фара (габаритный свет). Левый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя.

F11 (7.5A) — Правая фара (габаритный свет). Правый задний фонарь.

F12 (7.5A) — Правая фара (ближний свет).

F13 (7.5A) — Левая фара (ближний свет).

F14 (7.5A) — Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.

F15 (7.5A) — Правая фара (дальний свет).

F16 (15A) — Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампа света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа давления масла. Контрольная воздушной заслонки. Указатель температуры охлаждающей жидкости.

Приборная панель ВАЗа имеет электронную комбинацию, а также удобно расположенную подсветку. Лампы освещаются изнутри, что является особенностью 14 – ой “Лады”.

За счет панели приборов водителю известна вся нужная ему информация, каков запас и расход бензина, километраж и т. д. Панель должна быть легкой в управлении с четким обзором значков, шкалы, датчика и индикаторов.

В каком состоянии находятся автомобильные системы, отвечающие за безопасность на дороге, скорость движения, остаток пути до намеченного объекта, рациональная работа двигателя и расход бензина, работа ходовки и электрооборудования – все это должно быть отражено на панели управления.

Обязательными на панели должны быть лампы сигнальные, приборы для управления оборудованием. Всего на панели насчитывается 19 обозначений.

Схема приборной панели (Рис. 1.1) включает в себя органы управления:

1 – рычаг-переключатель режимов света фар или указателей поворота.

2 – сопло для обдува стекол передней двери.

3 – комбинация приборов.

4 – колесо рулевое.

5 – кнопка выключения звуковых сигналов.

6 – кнопка выключения аварийной сигнализации. Нажатие кнопки приводит к включению мигающего света контрольной лампы и указателей поворота.

Фото 1. Кнопка выключения аварийной сигнализации

7 – выключатель зажигания, совмещенный с противоугонным устройством. Никогда не выключайте зажигание и не извлекайте во время движения ключ из замка, в этом случае будет заблокировано рулевое управление и автомобиль потеряет управление. Ключ в зажигании может принимать три положения:

  • 0 – «отключено». Потребители отключены, ключ легко вынимается. При извлеченном ключе срабатывает закрывающий механизм противоугонной системы. Для гарантированного блока вала рулевого управления следует повернуть рулевое колесо влево или вправо до щелчка. Чтобы выключить противоугонное устройство нужно вставить ключ в зажигание и, поворачивая рулевое колесо влево-вправо, провернуть ключ в позицию «I»;
  • I – «зажигание». Зажигание включено, ключ не извлекается, разблокировано рулевое управление;
  • II – «стартер». Ключ не извлекается, разблокировано рулевое управление. Положение достигается поворотом ключа с преодолением упругой силы пружины. В этом положении ключ не зафиксирован — для работы стартера он должен удерживаться рукой. Еще выключатель зажигания оборудован блоком включения стартера во время работы двигателя.

Чтобы повторить включение стартера после неудавшейся попытки старта, нужно ключ зажигания из положения «I» перевести в положение «0», а после снова в положение «II».

8 – рычаг переключения стеклоомывателя и очистителей ветрового стекла.

9 – датчик иммобилизатора, передает специальный код от кодового ключа через иммобилизатор на блок управления двигателем.

10 – комплекс сигнальных лампочек системы бортового контроля. Комплекс содержит (рис. 1.2): 1 – сигнал падения уровня масла; 2 – сигнал низкого уровня жидкости в баке стеклоомывателя; 3 – сигнал низкого уровня охлаждающей жидкости; 4 – сигнал незакрытых дверей; 5 – сигнал неисправности стоп-сигнала и габаритных огней; 6 – сигнал износа накладок на колодках тормозов; 7 – сигнал говорит о том, что ремни безопасности не пристегнуты.

11 – выключатель наружного освещения.

12 – блок клавиш выключения противотуманных фар, противотуманных фонарей, обогрева заднего стекла.

13 – маршрутный компьютер, устанавливается на часть автомобилей выпуска, предназначен для вывода на дисплей одного из параметров: текущий расход топлива (или расход топлива средний суммарный), средняя скорость движения, пройденный путь, текущее время, время в дороге.

15 – лампочка контроля антиблокировочной системы (ABS) тормозов. Устанавливается на место заглушки, при наличии антиблокировочной системой.

16 – лампочка контроля подушки безопасности. При наличии самой подушки устанавливается на место заглушки.

17 – центральные сопла вентиляционной и отопительной систем салона.

18 – крышка вещевого ящика (верхнего). Для использования верхнего вещевого ящика при открытой крышке нижнего вещевого ящика следует нажать рычаг замка верхней крышки. Рычаг замка располагается в нише нижнего вещевого ящика сверху.

19 – боковое сопло вентиляционной и отопительной систем салона.

20 – крышка вещевого ящика (нижнего). Для его открытия нужно прижать к ручке рукоятку замков. В случае если наружное освещение включено, автоматически сработает специальная подсветка внутренней части ящика.

21 – полка журнальная.

22 – панель управления вентиляционной и отопительной системами салона.

23 – гнездо для аудиоаппаратуры. Предполагается установка аудиоаппаратуры, соответствующей по габаритам и принципу крепления международным стандартам.

Видео тестирования приборной панели легкового автомобиля ВАЗ-2115 смотри здесь:

Электрическая схема подключения ВАЗ 2114, дополнительного сегмента

Здесь сгруппировано вспомогательное оборудование, не имеющее отношения к силовой установке или бортовому компьютеру автомобиля:

  • 1 – контактная группа проводки от дверей к колодке панели приборов;
  • 2 – аналогичный вывод, предназначенный для подключения устройств подогрева сидений водителя и переднего пассажира;
  • 3/4 – привода центрального замка, отрезки передней левой и правой двери соответственно;
  • 5/6 – колодки контактной группы переднего правого и левого динамиков соответственно;
  • 7 – электронный блок упарвления центральным замком;
  • 8/9 – подводка дверных частей электрооборудования к вспомогательному левому пучку;
  • 10 – клемма подключения штатной акустической системы;
  • 11 – «мама» дверей к правому жгуту подключения электрооборудования;
  • А1 – подключение заземляющих электропроводки.

Разъем к блоку управления обогревом сидений ВАЗ 2172 / Приора 2 с трех режимным регулятором (8 клемм) в сборе с проводами

Уважаемые покупатели, во избежание ошибок при отправке разъема 2172-3709710АХ с проводами к блоку управления обогревом сидений с терморегулятором на ВАЗ 2172, в строке “Комментарий” указывайте какой установлен блок переключателей, модель вашего автомобиля, год выпуска.

Большинство современных автомобилей оборудуется множеством систем обеспечивающих комфорт водителю и пассажиру, одним из которых является обогрев сидений. Он управляется с помощью блока, выглядит привлекательно, современно, не только красиво вписывается в салон, но и очень прост в использовании.

Несмотря на то, что подогрев сидений сравнительно молодая опция на рынке “наворотов”, это не помешало ей, за такой небольшой промежуток времени завоевать мировое признание всех автомобилистов мира. Благодаря подогреву сидений водитель автомобиля может избавиться от неприятных ощущений, которые сопровождают его каждый раз, когда он садится в “холодный” автомобиль.

Блок выключателей подогрева передних сидений 21720-3709710-00 с трех режимным регулятором, расположен в салоне автомобиля ВАЗ 2170/2171/2172 на кожухе туннеля пола между передними сиденьями. Для снятия блока, необходимо поддеть отверткой за облицовку.

Неприятные ощущения — всего лишь вершина айсберга, холодное сидение чревато более серьезными последствиями, нежели кажется на первый взгляд.

Большинство современных автомобилей имеют подогрев сидений уже в базовой комплектации, однако, как же быть тем, у кого данной опции нет, она не предусмотрена производителем или просто не установлена. Чтобы исправить эту ошибку производители подогрева сидений стали выпускать комплекты подогрева сидений, которые можно установить своими руками, избавив тем самым свою «пятую точку» от неприятных ощущений.

Блок управления 21720-3709710-00 обогревом сидений (с трехуровневым регулятором) предназначен для включения / выключения и регулировки подогрева сидения (коммутации электрических цепей обогревателей сидений водительского и пассажирского) в трех положениях на автомобилях ВАЗ 2172 / Лада Приора 2.

Контактный носитель 191 972 724АХ с 8 контактами в сборе с проводами для подключения блока управления обогревом передних сидений с терморегулятором 21720-3709710-00 / Лада Приора 2/ ВАЗ 2172 и её модификаций. Может быть использован разъём для самостоятельного изготовления кабеля. Контакты уже обжаты на проводах (длина проводов 100 мм) и вставлены в разъем согласно распиновке, можно ставить на автомобиль.

С помощью данного блока 21720-3709710-00 имеющего терморегулятор, идет управление режимами обогрева сидений водительского и пассажирского на автомобилях ВАЗ 2170, 2171, 2172 Лада Приора 2, путем изменения положения клавиш.

Замена разъема 2172-3709710АХ 8 pin в сборе с проводами для соединения с трех режимным регуляторным модулем выключателей подогрева передних сидений 21720-3709710-00 / ВАЗ 2170, 2171, 2172 Лада Приора 2 и её модификаций, может производиться самостоятельно, не обращаясь в специализированные сервисы обслуживания.

Схема подогрева сидений на Лада Приора 2 рестайлинг

Другие артикулы товара и его аналогов в каталогах: 191 972 724АХ, 2172-3709710АХ.

ВАЗ 2170, ВАЗ 2171, ВАЗ 2172.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить разъем для подключения модуля подогрева передних сидений с трех режимным регулятором в автомобиле семейства Лада Приора 2.

С интернет – Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Порядок поиска неисправности

  1. Проверяем предохранители F8 (20А) и F8 (20А) (монтажный блок ).
  2. Проверяем исправность кнопки обогрева заднего стекла. Есть ли «плюс» на контакте №10 кнопки выключателя и после включения кнопки на контакте №9 (пригодится контрольная лампа или мультиметр).
  3. Проверяем 12В на выходе Ш5-2 и на разъеме возле заднего стекла.
  4. Проверяем провода и их соединения.
  5. Проверяем реле обогрева заднего стекла — К7.
  6. Проверяем целостность нитей обогрева стекла.

Алгоритм определения причины неисправности аналогичен для большинства автомобилей, отличия только в наименованиях предохранителей, реле и разъемов.

Кстати, а Вы знаете, что для продления срока службы нагревательных элементов используют Регулятор Обогрева Стекла (РОС), а еще на заднее стекло можно установить линзу Френеля ?

Источник

Привод

Приводной вал, Шрус (граната), Шрус наружный, Шрус внутренний, Шрус правый, Шрус левый, Пыльник шруса, Трипоид, Гайка шруса, Стопорное кольцо, Кардан, Крестовина, Подвесной подшипник, Карданный подшипник, Эластичная муфта, Мост, Передний мост, Задний мост, Редуктор моста, Подшипник редуктора, Сальник редуктора, Дифференциал, Датчик полного привода, Муфта халдекс, Подшипник дифференциала, Сальник дифференциала, Сателлиты, Подшипник моста, Полуось, Подшипник полуоси, Сальник моста, Хвостовик моста, Подшипник хвостовика, Осевой подшипник, Раздатка, Раздаточная коробка, Сальник раздатки, Подшипник раздатки, Цепь раздатки

Recommendations

Comments 26

Не проще открыть гугл и написать этот вопрос туда. В разы быстрее сделаешь

мурзилка в помощь в инете полно схем проводки береш от 113-115 схему там есть распиновка че куда и откуда

По другому ни как не может быть.

я соединял 3 пальчиковых батарейки, к полюсам прилеплял проводки и искал где + где -. а если собираешься ставить диоды вместо лампочек, то чтобы найти + и — на диоде тебе понадобится ток

тестр тоже пойдет

тоже вариант, но у меня его попросту нет)))

я соединял 3 пальчиковых батарейки, к полюсам прилеплял проводки и искал где + где -. а если собираешься ставить диоды вместо лампочек, то чтобы найти + и — на диоде тебе понадобится ток

А у меня есть блок пинатия на 12В от св. ленты anado.ru/images/anado-cat…200_1/item/y08pbs7p0j.png ( 250р. ) или можно купить батарейку на 12В, стоит 25 руб.

Слушай мне кажется у меня по другому чуток

Слушай мне кажется у меня по другому чуток

Как может быть по другому, если бы что-то другое было то у тебя не работала стоковая подсветка выключателей.

а легко, производители кнопок разные, чьи то кнопки даже умудряются зажигание включать вместо габаритов)

У нас с ним всё идентично s011.radikal.ru/i317/1408/ed/87dc21eb059a.jpg . Как выключатели умудрятся зажигание включить, если они не замыкают параллельно цепь ? Если только, кто то в штатную проводку лазил и нахалтурил то да, но установленной с завода проводки не получится.

всё просто получается, почитай форум, там много таких жалоб) да и здесь на драйве были такие. т.к. фары горят только при включенном зажигании, видимо отсюда и связь, что плюс кнопка не получает от зажигания, а подает на него обратно, и оно включается. так ещё 10ки угонять можно с помощью кнопки включения фар/габаритов

Далеко не уедет, блокировка руля сработает.

всё просто получается, почитай форум, там много таких жалоб) да и здесь на драйве были такие. т.к. фары горят только при включенном зажигании, видимо отсюда и связь, что плюс кнопка не получает от зажигания, а подает на него обратно, и оно включается. так ещё 10ки угонять можно с помощью кнопки включения фар/габаритов

а мне это простите нахера? я говорю что у наших кнопок включения фар есть разные производители, одни из них встают как заводские, другие включают зажигание)

Да хоть перемычки навтыкай, а то что пацан делает на виде это нужно доказать, половина действий не видно.

а мне это простите нахера? я говорю что у наших кнопок включения фар есть разные производители, одни из них встают как заводские, другие включают зажигание)

Просто людям попалась или купили на рынке проводку, в который есть несоответствие.

ты не понял. у нас в самарах2, кнопка БЕЗ ПЕРЕДЕЛОК такой фигней занимается, не надо там никаких перемычек, ничего. купил кнопку габаритную (как правило она та, что дешевле, чем другого производителя), втыкаешь, включаешь габариты, а у тебя вместо габарит зажигание включается. всё, никаких фокусов и попыток взлома/угона. то что парень показал, там тоже хитростей нет, это заводской косяк схемы монтажного блока в 10ом семействе

Просто людям попалась или купили на рынке проводку, в который есть несоответствие.

Дорогие Драйвчане, вчера приобрел евро панель. И первым делом встал вопрос как мне используя свою старую проводку установить панель на которой имеются кнопки от Ваз 211415. Облазив весь интернет в поисках переходников с моих старых кнопок на новые я не чего не нашел обложив себя кучей справочников начал изобретать велосипед. Используя информацию в просторах интернета и электро схем создал что то удивительное=)

1)Выключатель наружного освещения от Ваз 211415

2)Кнопка Противо Туманных Фар передняя Ваз 211415.

3) Кнопка Противо Туманны Фар задняя Ваз 211415.

Все остальные кнопки у меня стандартные будут стоять. Удачи всем! Может кому то пригодиться, а то в интернете мало информации для замены старой панели на евро=)

Обозначение лампочек и индикаторов на панели приборов ВАЗ 2114

Приборная панель по определению предназначена для размещения на ней приборов, индикаторов и переключателей, которые могли бы информировать водителя о текущем состоянии разных систем автомобиля, сигнализировать об аварийной ситуации в процессе эксплуатации машины или об отказах каких-либо агрегатов, а также с помощью кнопок и переключателей управлять отдельным оборудованием или механизмами.

Обозначение значков на панели приборов ВАЗ 2114 выполнено в соответствие со всеми требованиями и нормами, которые призывают к унификации обозначений, с тем чтобы они были абсолютно понятны каждому водителю. Обозначения на панели приборов ВАЗ 2114 с инжекторным двигателем последних выпусков расположены в основном в нижней части комбинации приборов:

Индикаторы ВАЗ 2114

1 — значок лампочки сигнализирующей о падении уровня масла в картере ДВС ниже минимального уровня, загорается красным цветом;

2 — эта лампочка сигнализирует о недостаточном уровне омывающей жидкости, загорается оранжевым цветом при остатке в бачке менее одного литра;

3 — этот значок, загорающийся оранжевым цветом сообщает о снижении уровня ОЖ в расширительном бачке при холодном двигателе менее допустимого;

4 — значок сигнальной лампочки незакрытых дверей, загорается красным цветом;

5 — сигнализатор неисправности «стоп-сигналов» или габаритов;

6 — это сигнальная лампочка неисправности в тормозной системе, сообщает о выработке тормозных колодок;

7 — значок лампочки, которая сообщает о непристегнутых ремнях.

На более ранних выпусках автомобиля обозначение лампочек на приборной панели ВАЗ 2114 в нижней ее части несколько другое, если смотреть слева направо:

Обозначение значков на панели приборов ВАЗ 2114

  • значок аварийного давления масла (18), загорается красным при падении уровня ниже минимального;
  • красная сигнальная лампочка включения ручного тормоза (17), если она горит, значит тормоз не убран;
  • сигнальная лампочка со значком изображающим аккумулятор (16), которая загорается при его разрядке;
  • сигнальная лампочка (9), сообщающая о снижении уровня тормозной жидкости в бачке ниже минимального.

Кроме того, автолюбители должны знать, что означают лампочки на панели приборов ВАЗ 2114, сообщающие о работоспособности светотехники или состоянии двигателя:

  • в верхней части комбинации приборов между спидометром и тахометром имеется две зеленые стрелки (3 и 4) сигнализирующие о включении поворотников слева или справа;
  • ниже располагается треугольный красный значок аварийной остановки (13);
  • под знаком аварийной остановки есть лампочка CHECK ENGINE (14), которая загорается красным цветом, когда возникает какая-либо неисправность в автоматике двигателя;
  • справа имеется синяя лампочка дальнего света (10), загорается при его включении и зеленая (8) — ближнего.
