Распиновка приборной панели газ 3110

Щиток приборов старого образца

  • Спидометр.
  • Тахометр.
  • Датчик давления (не уровня) масла.
  • Показатель напряжения в сети.
  • Датчик уровня топлива и температуры тосола.

В таком виде щиток производился порядка восьми лет. Каких-либо изменений за этот период не было произведено.

Данный щиток имеет несколько другую конструкцию и внешний вид. Он разрабатывался специально под новую торпеду, с закругленным козырьком.

Новых датчиков здесь не появилось, однако изменилось расположение некоторых циферблатов. Шкала спидометра теперь стала большей в диаметре, а датчики температуры тосола и давления масла объединены в один «колодец».

Изменения коснулись и одометра.

Особенности модификации

Конструкторы учли слабые места предшественницы – ГАЗ 3102, и оснастили новую модель:

  1. Корректором фар с электроприводом;
  2. Подогревом форсунок омывателей лобового стекла;
  3. Двухрежимным обогревом заднего стекла.

Это потребовало изменений электропроводки, в результате чего ее дооснастили дополнительными жгутами и разъемами.

Однако, более серьезные преобразования коснулись использования бесконтактного зажигания, в результате чего:

  1. Подкапотная схема проводки ГАЗ 3110 была основательно переделана;
  2. Использование более мощных импульсов в электросети заставило конструкторов изменить контакты большинства электронных приборов (см. также схему электропроводки УАЗ 31512).


Схема электропроводки ГАЗ 3110 на инжектор с двигателем ЗМЗ-4062

Карбюраторный двигатель

На момент выпуска ГАЗ 3110 у автопроизводителя был только один силовой агрегат, способный обеспечить автомобилю приемлемые скоростные характеристики. Это ЗМЗ-402 объемом в 2,4 л.

Он имел некоторые отличия:

  1. Модификация ЗМЗ-402.10 была рассчитана на работу на бензине с октановым числом 92;
  2. Вариант для такси и для семейства Газель был рассчитан на бензин с октановым числом 76.

Инжекторный вариант

Рядный бензиновый двигатель объемом 2,3л с управляемым впрыском топлива ЗМЗ-406.2 считался более прогрессивным (см. также схему электропроводки Нива 21213).

Для улучшения его характеристик, на автомобиль устанавливалась электронная система зажигания, которая имела немало новинок для отечественного автопрома:

  1. Электронный блок управления (ЭБУ) с возможностью вывода кодов ошибок;
  2. Две катушки зажигания;
  3. Электронный коммутатор.


Заводская инструкция по расшифровке кодов

Несмотря на то, что все комплектующие были импортными, автопроизводитель смог освоить выпуск моторов, использовавших разные типы бензина:

  1. Двигатель со впрыском топлива работал на бензине с октановым числом 92;
  2. Карбюраторная версия мотора могла работать как на 76-м бензине (версия 406.1), так и на 92-м (версия 406.3)

Позже автопроизводитель неоднократно менял поставщиков электронных блоков, в результате чего проводка ГАЗ 3110 на инжектор имела отличия, связанные с комплектацией ЭБУ различными моделями:

  1. МИКАС 5.4;
  2. СОАТЭ;
  3. ИТЭЛМА VS 5.6;
  4. МИКАС-7.1.

Детали и расходники:

Заводская маркировка панелей имеет вид «3110.3801» для панелей «старого образца» и «3110.3801010» для панелей «нового образца».

Панели приборов двух типов отличаются, конечно, дизайном, а также механизмами исполнения указателей. На «старой» панели в основном милиамперметры, на «новой» — шаговые двигатели. Т.е. новая приборная панель (грубо) — управляется контроллерами. Индикаторы старой — лампы, новой — светодиоды. В новую панель приборов встроен зуммер.

«Новые» панели появились как базовые для рестайлинга ГАЗ-3110. В серию не пошли.

Первые образцы новых панелей были установлены на конвейере на ГАЗ-31105 «Chrysler» в конце 2005-го года. «Старого типа» панели приборов для этого двигателя категорически не подходили (и не устанавливались).

Позже панели приборов «нового типа» начали устанавливаться и на автомобили с ЗМЗ (машины с питанием «распределенный впрыск»). Надо признать не очень часто, поскольку происходила борьба за удешевление машины в производстве, а старые приборные панели, конечно, дешевле новых.

Новые панели устанавливались только на двигатели ЗМЗ-406, ЗМЗ-405 и «Chrysler». На ЗМЗ-402 и ГАЗ-560 устанавливались исключительно старые панели приборов.

В «рестайлинговый» салон ставились только «новые» комбинации приборов. Старые комбинации приборов встречаются на машинах с ЗМЗ-40621 «Евро 2» вплоть до 2008-го, когда этот двигатель перестали устанавливать. Для «Евро 3» старые комбинации не устанавливались.

Панели приборов ГАЗ-31105 индекс 3110.3801 выпускались двумя производителями, индекс 3110.3801010 — семью. Официальные поставщики ГАЗ — «RAR » и «Автоприбор «. Для 3110.3801010 к ним добавился «ЗАО «ЗЭ и М-Лайн » и в 2008-м «Счетмаш «. Остальные («Точмаш «, «АТПП «, «АТG «) на ГАЗ-31105 панели приборов не поставляли.

Производители панелей приборов вместо заводского «3110.» часто присваивают свой индекс.

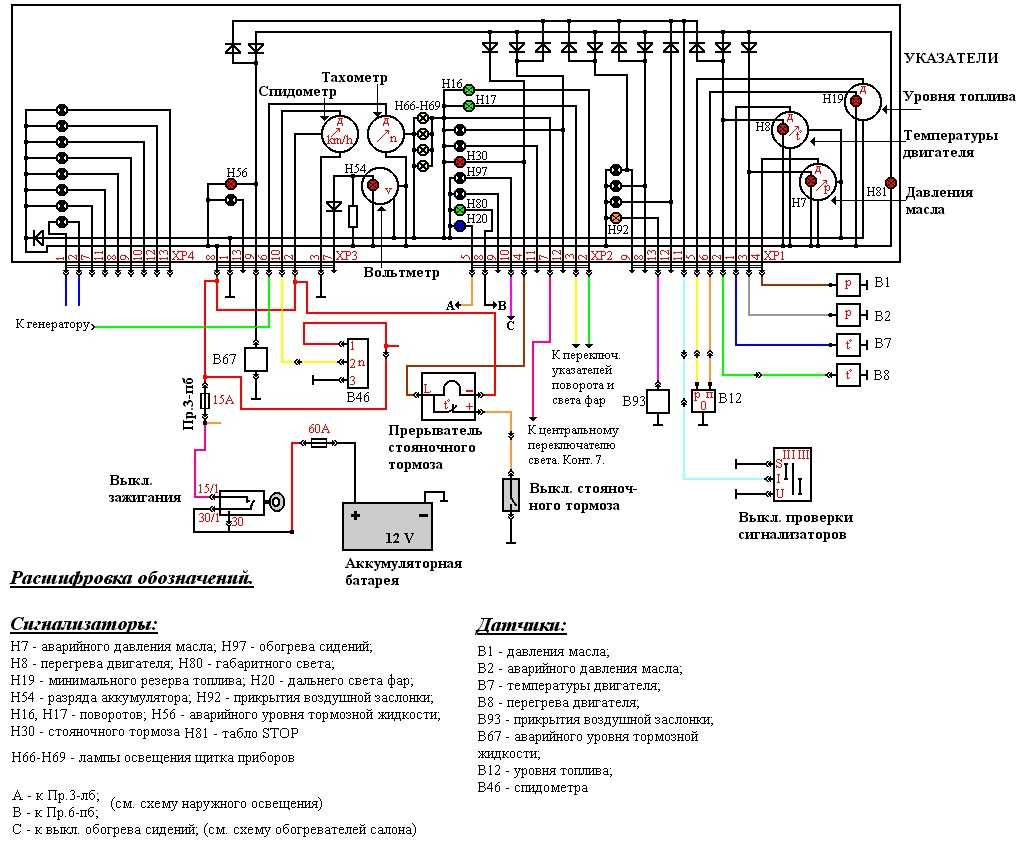

Схемы подключения панелей приборов, которые поставлялись на конвейер — идентичны. Остальных — могут отличаться от заводских.

2. ОАО «Rigas autoelеktroaparatu rupnica (RAR) » г.Рига для версии с дизельным двигателем. Тахометр до 5000 об/мин.

3. ОАО «Завод «Автоприбор» » г.Владимир

382.3801010 — применялась на ГАЗ-3110 и на ГАЗ-31105 с двигателями ЗМЗ-402, ЗМЗ-406. — 383.3801010 — дизель ГАЗ-560

На приборной панели для версии ГАЗ 31105 с дизелем другой тахометр.

4. ОАО «Rigas autoelеktroaparatu rupnica (RAR) » г.Рига — АР 130.3801000-02

5. ОАО «Завод «Автоприбор» » г.Владимир

385.3801010-01 — база с иным оформлением шкал и окантовок (под «хром»).

385.3801010-10 — двигатели ЗМЗ-405, 406 «Евро 0» и «Евро 2». Отличается от базовой расширенным набором сигнализаторов. — 385.3801010-11 — то же что -10 с иным оформлением шкал и окантовок.

385.3801010-30 — двигатель «Chrysler». — 385.3801010-70 — двигатели ЗМЗ и «Chrysler» все. Появилась в 2007-м. Режим с каким двигателем работать — программируется.

6. ЗАО «ЗЭ и М-Лайн » г.Чебоксары

3110.3801000-10 — двигатели ЗМЗ-405, 406 «Евро 0», «Евро 2», «Евро 3».

— 3110.3801000-40 — дизель ГАЗ-560 (только ГАЗель) — 3110.3801000-50 — под «рестайлинг». Возможно для всех двигателей. ЖК-2 отображает показания внешнего датчика температуры воздуха. Добавлены индикаторы контрольных ламп жидкостей ГУР, ОЖ, омывателя и уровня масла в картере. Под заказ, массово не выпускалась.

7. ОАО «Счетмаш » г.Курск

4505.3801010-01 — двигатели ЗМЗ. — 4505.3801010-04 — двигатель «Chrysler».

8. ОАО «ВПО «Точмаш» » г.Владимир

3110.3801000-05 — 3110.3801000-10 — 3110.3801000-30 — двигатель «Chrysler».

9. Компания «Электроника АТПП » г.Санкт-Петербург

3110.380.1000-00 — машины ГАЗ «Евро 3». — 3110.380.1000-10 — Волга (двигатели: 402, 406, «Chrysler») — 3110.380.1000-30 — двигатель УМЗ-421. — 3110.380.1000-40 — двигатель ГАЗ-560. — 3110.380.1000-50 — Волга «Люкс». Индикаторы Бортовой системы контроля (см 3110.3801000-50 «ЗЭ и М-Лайн»), температура внешнего воздуха на ЖК-2.

Источник

Подключение маршрутного компьютера

В упомянутой схеме учитывался только один, коричневый провод, ведущий от красной колодки к маршрутному компьютеру, однако этого явно недостаточно. Поэтому проследим, как происходит распиновка здесь.

  1. Сигнал о расходе топлива от электронного блока управления обозначен зеленым проводом;
  2. Оранжевый ведет к клемме «15» в замке зажигания;
  3. Красный с белым – к клемме «30» в замке зажигания;
  4. Черный, являющийся общим, идущий на массу;
  5. Показатель скорости соответствует коричневому;
  6. Плюсовая клемма датчика топлива – зеленый с красным;
  7. Отвечает за освещение приборной доски белый, он ведет к регулятору освещения.

Следите, чтобы не была повреждена плата, от которой, собственно и зависит бесперебойное считывание информации с вашего ВАЗ 2110, и предоставление ее вам через все те датчики и приспособления, которые вы всегда видите перед собой.

Всем привет) Новая запись посвящается переходу с панели Автоприбор (АП) с одним окном 2110-3801010-04 на Панель VDO нового образца 1118-3801010. Приборки совершенно разные поэтому доработка коснулась в первую очередь колодок.

Панель приборов от Волги ГАЗ 3110 в ВАЗ 2107

За материалы к данной статье огромная благодарность выражается пользователю нашего форума DonPedro

Кстати отмечу, что ранее уже была у меня панель слегка модернизированная родная вот пару фоток, это имитация дня:

А вот так выглядит с подсветкой:

Вроде бы очень даже ничего, но как известно, больная голова рукам покоя не дает. Когда разбор с проводкой закончен был, осталась еще одна задача — овальную панель впихнуть в квадратную торпеду семерки. Процесс слегка затянулся в связи с поиском подходящей пластмассы, ибо не хотелось мне пялится постоянно на бог знает что. Наковырял я где-то пластмасюльку от бабинного магнитофона. Путем колдования с паяльником, ножиками, ножницами и газовой плиты получилось следующее — вот так у меня выглядит приборка днем:

А вот так приборка выглядит в темное время суток:

В целях использования полного функционала новой приборной панели у меня под капотом поселились бачки от инжевой зубилки:

Поскольку панель от Волги овальная по краям, а у семерки это строгий прямоугольник пришлось, как я уже и писал выше, помудрить с пластмассой, паяльником, ножом и газовой плитой и в конечном итоге получились вот такие вот уголки:

Так же пришлось слегка отпустить крепеж гидрокорректора фар, а то панель встает криво. А так она его прижимает и все в порядке:

На следующих двух фото показан крепеж, кстати по крепежу тоже есть откат для возврата к стандартной панели приборов в случае необходимости:

Вот так выглядит переходной жгут проводов к родной проводке. Всегда есть возможность поставить родную панель

Описание и расположение индикаторов и приборов на панели

Следует учитывать, что существует два варианта панелей для ГАЗ 3110. Первый вариант оказался не слишком удачным: индикаторы плохо видно в темноте и они не так информативны, как щитки современных автомобилей. Зато нового образца панель приборов полностью соответствует требованиям обычного водителя и позволяет держать под контролем состояние всех основных систем

Именно на расположенных на ней значках и будет остановлено основное внимание, ведь менять свою панель имеет смысл только на современную


Основные индикаторы

Ниже приведены основные индикаторы, которые вы можете найти на модели щитка приборов ГАЗ 31105 и других представительниц данного модельного ряда.

  1. Вольтметр. Его задача – показывать вам напряжение в бортовой сети.
  2. Лампа системы управления двигателем.
  3. Резерв/индикатор АБС при ее наличии.
  4. «Stop». Сигнализирует о неисправности, движение с которой запрещено.
  5. Левый указатель поворота.
  6. Аварийный уровень падения ТЖ.
  7. Одометр (показывает общий пробег машины).
  8. Спидометр (демонстрирует скорость движения).
  9. Индикатор стояночного тормоза, загорается, когда зажигание включено, а рычаг поднят.
  10. Правый указатель поворота.
  11. Резерв.
  12. Индикатор непристегнутых ремней (есть не на всех моделях).
  13. Индикатор аварийного падения масла. Также может быть расположен под номером 18.
  14. Резерв.
  15. Индикатор количества топлива. Деления 0 (пустой бак), ½ (половина бака), 1 (полный бак).
  16. Резерв топлива, загорается, когда его меньше 8 литров.
  17. Индикатор давления масла.
  18. Тоже что 13.
  19. Подогрев сидений.
  20. Температура ОЖ.
  21. Лампа габаритного света.
  22. Перегрев ОЖ.
  23. Индикатор дальнего света.
  24. Кнопка обнуления суточного пробега.
  25. Определитель суточного пробега.
  26. Тахометр. Определяет частоту вращения коленчатого вала.
  27. Лампа разряда аккумулятора.

Перечисленные выше индикаторы вы найдете на панели практически любой модели из 31 серии автомобилей «Волга».

Неисправности и ремонт

Приборы или индикаторы могут выйти из строя. Это может быть часть индикаторов или даже целиком спидометр. С такой ситуацией владельцы ВАЗ 2110 сталкиваются редко, так как приборная панель работает исправно, особенно в отечественных автомобилях. Перед тем, как менять панель приборов или выполнять ремонт отдельных частей, стоит убедиться в исправности датчиков – используем бортовой компьютер.

Неаккуратный монтаж приводит к выходу из строя элементов. На плате панели приборов детали крепятся при помощи простых заклепок, отсюда и отрицательный результат. На кузов постоянно действуют вибрации, поэтому монтаж просто «разваливается», в цепи появляются разрывы. Ремонт в этом случае представляет собой пропайку заклепок и тщательную зачистку контактов.

  1. Необходимо демонтировать пробку, плату можно не отсоединять от корпуса.
  2. Следующий шаг – это нанесения флюса на места платы со стрелками (фото ниже). Обе колодки тоже необходимо демонтировать и тщательно промазать.

После завершения пайки приборную панель можно возвращать на место. Если есть свободное время, то можно пройтись шкуркой по контактам. На старых авто они обычно окисляются, что может мешать приборам нормально функционировать.

О том как снять приборную панель вы можете посмотреть в видеоролике ниже.

Будем откровенны – у ВАЗ 2110 не самая красивая «родная» панель приборов, причем, ни на первых автомобилях, ни на «усовершенствованных». Поэтому многие владельцы этой модели пытаются сделать ее более современной и как-то украсить (светодиодами, красивыми подсветками и т.п.).

Но, прежде чем решиться на какой-то апгрейд, необходимо, чтобы перед глазами была распиновка панели приборов для ваз 2110, иначе в куче проводов, датчиков и кнопок можно просто заблудиться. Причем, она пригодится независимо от того, будете вы полностью менять панель, или просто внесете какие-то дополнения на приборной панели вашего ВАЗ 2110.

Панель приборов ВАЗ 2110

Подключение новой панели

Новая приборная панель может быть с легкостью установлена на ГАЗ-3110 старого образца.


Для этого понадобится подключить все контакты к соответствующим разъемам, а еще купить провода и термоусадку. Далее будет описана схема подключения, но перед этим проведем небольшое ознакомление с обозначениями и электросхемой Газ 3110. Каждый разъем имеет форму продолговатого пятиугольника с 13 контактами.

Далее все просто: под вторым размещены все парные контакты — 4, 6, 8 — до 12, а под 3 — все непарные вплоть до 13. Теперь само описание схемы. Цифра — номер контакта, к которому подключается соответствующий провод. Распиновка на щиток приборов обычно идет вместе с инструкцией пользователя.


Комбинация приборов на панели газ 3110

Если вы хотя бы немного разбираетесь в электронном устройстве автомобиля, то самостоятельно подключить деталь не составит труда. В противном случае лучше заручиться поддержкой электрика или отправиться в ближайший автосервис за получением профессиональных услуг.

Далее следует провести несколько простых манипуляций:

  1. Скручиваем старую панель. Всего 4 самореза крепления панели, их нужно открутить.
  2. Далее выкручиваем 6 креплений рулевой колонки.
  3. Остается по два винта снизу и сверху старой панели, от которых также нужно избавиться.
  4. На местах, где должны быть клеммы, ставим купленные детали для разъемов и начинаем монтаж по инструкции.

Теперь о нюансах подключения:

  1. Первый контакт XP1 подключается на массу, иначе постоянно будет гореть индикатор EBD. Это соединение нужно добавить, как и два следующих.

    Комбинация приборов ГАЗ нового образца 385.3801-10

  2. Снова первый контакт, но теперь уже на XP2, также подключается на массу. Не подключим — постоянно будет гореть индикатор ABS.
  3. Третий контакт от XP3 подсоединяется к постоянному «+» 12 В верхний блок предохранителей.
  4. Тринадцатый контакт в XP3 подсоединяется к постоянному «+» 12 В на ближний свет.
  5. В XP4 остается поменять контакты 3 и 5 местами. Не забудьте это сделать, иначе будет мигать кнопка проверки двигателя.

Инструкция по монтажу

Щиток в процессе установки

Для установки вам помимо самой приборной панели ГАЗ Волга также потребуются автопровода, термоусадка. И несколько клемм для штырьков ХР 1, ХР 2, ХР 3, ХР 4. Все необходимое вы сможете найти в магазине автозапчастей. К самой детали должна прилагаться инструкция по ее сборке.

Чтобы заменить старый щиток на новый вам следует выполнить следующие действия.

  1. Вначале, выкрутите 4 винта, которыми закреплен панель. Также, 6 саморезов кожуха колонки, снимите его.
  2. Теперь выкрутите 4 винта, которыми закреплен собственно сам щиток.
  3. Отсоединив 5 разъема ХР, выньте деталь.
  4. Теперь вам нужно подключить проводку, используя инструкцию к вашей конкретной модели щитка и клеммы ХР.
  5. Отключите индикаторы АБС и ЕБД, если на вашем автомобиле нет таких устройств.
  6. Производите установку в порядке обратном демонтажу.

Возможные неисправности проводки

Какие неисправности в работе проводки ГАЗ 31105 с двигателем Крайслер, ГАЗ 31029 или любой другой модели могут произойти:

  1. Отсутствие контакта. Такая неисправность может быть связана с обрывом электропроводки, окислением выходов либо их подгоранием. Если контакт окислился, то его нужно очистить, если оборвался провод, то он подлежит восстановлению, если причина кроется в подгорании, то для начала нужно устранить проблему перенапряжения. Вполне возможно, что разъем просто вышел из гнезда, такое часто бывает при плохой фиксации штекера и постоянной ездой по неровным дорогам.
  2. Разряд АКБ. Такая проблема чаще всего происходит в холодное время года — на морозе батареи больше всего подвержены разряду. Если это случилось в теплое время года, то нужно проверить заряд АКБ, уровень и плотность электролита, а также корпус на предмет повреждений.
  3. Обрыв цепи. Неисправность такого плана диагностируется путем поиска поврежденного участка вручную или с помощью тестера. Обрыв необходимо ликвидировать путем замены провода, а замененный провод следует также обмотать изолентой — это позволит создать дополнительный слой изоляции. При укладке проводов проследите за тем, чтобы они не подвергались воздействию движущихся механизмов, иначе это приведет к очередному пробою изоляции и обрыву.
  4. Перегорание предохранительного элемента. Такая проблема наиболее актуальна для машин, в бортовой сети которых есть скачки напряжения. Если скачки напряжения ощутимые, то предохранитель попросту не сможет выдержать нагрузку, что приведет к его выходу из строя.

Устанавливать новую приборную панель на газель или нет — вот в чем вопрос

Оранжевый 5 Красный К переключателю указателей поворота(правый борт) плюс 6 7 Жёлтый К переключателю указателей поворота(левый борт) плюс 8 Белый К выключателю заднегопротивотуманного фонаря плюс 9 Розовый К выключателю стояночного тормоза минус 10 Чёрный К выключателю габаритных фонарей плюс 11 Фиолетовый К выключателю дальнего света фар плюс 12 Синий К выключателю освещения КП плюс 13 Разъём XP3 Разъём XP3 Чёрный 1 2 3 Чёрный Корпус 4 5 Жёлтый Клемма 15 выключателя зажигания 6 Зелёный, фиолетовый К датчику скорости спидометра 7 Чёрный Корпус 8 Синий К датчику низкого уровня тормозной жидкости 9 10 Жёлтый Клемма 15 выключателя зажигания 11 Оранжевый К блоку управления двигателем (низковольтный вход тахометра) 12 Розовый К реле разряда аккумуляторной батареи 13 Разъём XP4 Разъём XP4 1 2 3 Чёрный Управление лампой диагностики 4 5 Белый Питание лампы диагностики 6 7 8 9 10 11 12 .

Как Снять Торпеду На Газ 3110 Видео

20.16. Как авто заберу ОТРЕМОНТИРОВАТЬ РАЗДАТКУ НА ЛЕКСУС РХ 300 2001 СТОИТ СНЯТЬ И. Снятие панели приборов

Отверткой отворачиваем три винта на 2–3 оборота…

…и вынимаем лишь на себя правую нижнюю подставку панели приборов

Снимаем правую и левую обивки передка (см. Снятие обивки передка

).

Поддеваем отверткой и снимаем накладку блока предохранителей.

Шлицевой отверткой отворачиваем 4 самореза крепления…

…и вынимаем два блока предохранителей.

Дальше можно пойти двумя путями. Первый – пронумеровав штекерные колодки…

…отсоединить их от предохранительных блоков.

Второй, не отсоединяя разъемов, завести один край колодки в проем и протолкнуть ее туда.

Вывернув крестообразной отверткой три самореза…

…снимаем накладки передних стоек.

Отворачиваем крестообразной отверткой пять саморезов снизу…

…и снимаем кожух рулевой колонки.

Ключом “на 10” отворачиваем два болта и снимаем усилитель панели приборов.

Отсоединяем питающий провод от штекерного гнезда, установленного на нем.

Разъединяем два электрических разъема замка зажигания и переключателя стеклоочистителя.

Провода переключателя указателей поворотов удобнее не отсоединять, а снять вместе с переключателем. Как снять печку ГАЗ 3110. газ 3110 на ваз 2107; На видео замена снять торпеду. Для этого необходимо выполнить следующее:

Отверткой отворачиваем нижний винт крепления переключателя…

…и снимаем с винта “массовый” провод.

Отсоединяем провод от контакта, расположенного на рулевой колонке.

Отворачиваем верхний винт крепления переключателя…

Видео «Тюнингованная панель приборов 3110»

В этом видео демонстрируется комбинация приборов ГАЗ 3110, а точнее — тюнингованная версия щитка (автор ролика — Sergey Sedov).

Все понял.Протащил 2 плюса с блока предохранителей.

Добавлено через 49 минут 0 секунд Сделал распиновку,прошу проверить, если не правильно — поправить.Панель обычная,не синеглазка. Колонка ХР 4 1-чек 2-чек Колонка ХР 3 8 1-масса 9-уровень тормозной жидкости 5-тахо 10-на датчик скорости 2 перемычка с 8 Правый блок предохранит. Предохраню №3(задний ход;комбин.Приборов) 3-масса 7-генерат(лампочка) Колонка ХР 2 5- левый блок предохранителей. Предох. №3(дальний свет;левой фары;контрольная лампа в панели) 8-габарит 9 10 4-ручник в салоне (выключатель контрольной лампы стояночного тормоза) 7-центральный выключатель освещения 3-переключатель указателей поворота и свет фар/левый поворотник 2- правый поворотник Колонка ХР 1 9 8 13 12 11- реле проверки контрольных ламп 5- стрелка топлива 6- лампа топлива 2-лампа температуры 3- лампа масла 4- стрелка масла

Типы Существует несколько типов данных панелей:

  • Старого образца «Евро-1». Устанавливались на автомобили с 1994-го по 2002-й год включительно.
  • Старого образца «Евро-2». Эти щитки можно встретить на «Газелях» с новой «мордой» (с каплевидными фарами).
  • Нового образца. Устанавливаются и по сей день на «Нексты», начиная с «Газели Бизнес».

Ниже мы рассмотрим особенности каждого щитка приборов «Газели». Панель «Евро-1» Данная приборка устанавливалась как на «Соболи», так и на «Газели» всех модификаций. Какой у нее дизайн, читатель может увидеть на фото ниже. Отдаленно этот щиток напоминает панель «Жигули»-семерки. Но все-таки это оригинальная разработка. Здесь нет электронных указателей.

Описание панели, недостатки, преимущества

ГАЗ-3110 имеет стандартную панель приборов, состоящую из трех основных круглых шкал и двух вторичных, размещенных по бокам. Вот информация, которую водитель может получить из их показателей:

  • текущая скорость движения и общий километраж;
  • обороты двигателя;
  • уровень масла и его количество;
  • заряд аккумулятора;
  • количество бензина.

Панель приборов оформлена в сером тоне, не имеет каких-то ярких деталей, а в темное время суток ею пользоваться затруднительно. Многие пользователи часто подыскивают ей замену или внедряют в нее дополнительные элементы для улучшения функциональности.

Подсветка панели приборов для автомобиля Газ 3110

В целом новая версия панели имеет положительные отзывы, поскольку ею немного удобнее пользоваться, чем старой. Перед установкой этой модели стоит внимательно изучить инструкцию по ее эксплуатации.

Схема и контакты комбинации приборов Газель

Разъём ХР1

1 Датчик температуры охлождающей жидкости
2 Выбор аварийной температуры охлождающей жидклсти
3 Аварийное низкое давления масла двигателя
4 Датчик давления масла
5 Датчик уровня топлива
6 ———-
7 ———-
8 Открытые двери автобуса
9 ———-
10 Открытые двери салона,капота или багажника
11 ———
12 ———
13 Неисправность электронного регулятора тормозных сил (EBD)

Разъём ХР2

1 Аккумулятор
2 Включения ламп сигнализатора поворота правого борта
3 Включения ламп сигнализатора поворота левого борта
4 Включения стояночного тормоза
5 Влючения дальнего света
6 Включения передних противотуманных фар
7 Подсветка КП
8 Включения габаритных огней
9 Включения задних противотуманных фар
10 ———
11 Включения блокировки межосевого диффиренциала
12 Включения пониженной передачи
13 Тип датчика давления масла

Разъём ХР3

1 Корпус для аналоговых сигналов
2 Зажигание
3 Корпус
4 Высоковольтный вход тахометра
5 Низковольтный вход тахометра
6 Включения ближнего света фар
7 Разряд аккумуляторной батареи
8 Зажигания
9 Низкий уровень тормозной жидкости
10 Датчик скорости
11 Выход спидометра к бортовому компютеру
12 Включения обогрева звднего стекла
13 Неисправность антиблокировочной системы тормозов(ABS)

Разъём ХР4

1 Сигнализатор диагностики(-)
2 Сигнализатор диагностики(+) и включения предпускового подогреваа двигателя(+)
3 Износ тормозных накладок
4 Включения предпускового подогрева двигателя(-)
5 ————-
6 ————-
7 ————-
8 ————-
9 —————
10 ————-
11 Низкий уровень стеклоомывающей жидкости
12 Низкий уровень охлождающей жидкости
13 Низкий уровень масла в двигателе

Разводка контактов комбинаций приборов семейства 38.3801 в различных вариантах исполнений приведена в таблице:

Назначение вывода 38.3801 382.3801 385.3801010
Контрольная лампа воздушной заслонки карбюратора X1.1 X1.1 X1.1
Указатель температуры охлаждающей жидкости X1.2 X1.2 X1.2
Контрольная лампа перегрева охлаждающей жидкости (-) X1.3 X1.3 X1.3
Контрольная лампа низкого давления масла X1.4 X1.4 X1.4
Указатель давления масла X1.5 X1.5 X1.5
Указатель уровня топлива X1.6 X1.6 X1.6
Контрольная лампа резерва топлива (-) X1.7 X1.7
Контрольная лампа непристегнутых ремней безопасности X1.8

X1.8*

Тест (-) X1.9

X1.9

Контрольная лампа незакрытых дверей (-) X1.12

X1.10*
Контрольная лампа перегрева масла X1.11 X1.11*

Цепь 30 (постоянное питание)

X2.2
Объединенный выход контрольной лампы STOP X2.2

Контрольная лампа правого указатель поворота X2.3 X2.3 X2.3
Контрольная лампа левого указатель поворота X2.4 X2.4 X2.4
Контрольная лампа стояночного тормоза X2.5 X2.5 X2.5
Контрольная лампа включения дальнего света фар (+) X2.6 X2.6 X2.6
Контрольная лампа включения противотуманных фар (+)

X2.7*
Контрольная лампа указателей поворота прицепа (+)

X2.12

X2.7*

Индикация пониженной передачи (-)

X2.8*
Индикация блокировки межосевого дифференциала (-) X2.9 X2.9* X2.9*
Контрольная лампа обогрева сидений (+) X2.10

X2.10

Контрольная лампа включения задних противотуманных фонарей (+)

X2.11*

X2.11*

Контрольная лампа включения габаритного освещения (+) X2.7 X2.12 X2.12
Цепь освещения приборов X2.13 X2.13 X2.13
Контрольная лампа перегрева каталитического нейтрализатора X2.8
Контрольная лампа подушек безопасности (+) X2.11
Контрольная лампа STOP X3.6
Контрольная лампа ABS (-) X3.1 X3.1

X3.1, инверс

Масса (-) X3.2 X3.2 X3.2
Питание (+) спидометра X3.3 X3.3 X3.3
Масса (-) спидометра X3.4 X3.4 X3.4
Тахометр (высоковольтный вход) X3.5 X3.5*
Тахометр (низковольтный вход) (-) X3.6 X3.6
Тахометр (вход от генератора) X3.7
Контрольная лампа ближнего всета фар (+)

X3.7*
Контрольная лампа обогрева заднего стекла (+) X3.8 X2.1* X3.8
Выход спидометра к борткомпьютеру X3.9 X3.9 X3.9
Вход спидометра X3.10 X3.10 X3.10
Контрольная лампа уровня тормозной жидкости (-) X3.11 X3.11 X3.11
Питание (+) контрольных ламп и приборов X3.12 X3.12 X3.12
Контрольная лампа разряда аккумулятора X3.13 X3.13 X3.13
Контрольная лампа уровня масла X4.1 X4.1* X4.1*
Контрольная лампа CHECK ENGINE (+) X4.2 X4.2 X4.2
Общий вывод контрольных ламп CHECK ENGINE и подогрева свечей накаливания (-) X4.3 X4.3 X4.3
Контрольная лампа износа тормозных колодок (-) X4.4*
Контрольная лампа свечей накаливания (+) X4.5
Контрольная лампа уровня охлаждающей жидкости (-) X4.8 X4.8* X4.8*
Контрольная лампа уровня омывающей жидкости (-) X4.9 X4.9* X4.9*
Контрольная лампа уровня жидкости гидроусилителя руля (-) X4.10 X4.10* X4.10*
Контрольная лампа наличия воды в топливном фильтре (+) X4.11*
Контрольная лампа перегоревших ламп (-) X4.11 X4.11*

Распиновка щитка приборов ВАЗ 2121

На монтажном блоке, в его плате, могут перегорать дорожки, для того чтобы это увидеть монтажный блок придётся снять с автомобиля. Схема соединения жгута проводов панели приборов после г Схема соединений комбинации приборов выпуска с г. С их помощью в момент разборки вы будете обозначать, во-первых, последовательность демонтажа деталей, во-вторых, какой из проводов куда подключается. С такой ситуацией владельцы ВАЗ сталкиваются редко, так как приборная панель работает исправно, особенно в отечественных автомобилях.

Если он горит, то срочно стоит проводить диагностику и последующий ремонт двигателя ВАЗ , в работе силовой установке появились серьезные дефекты. Распиновка пригодится в любом случае — и при внесении незначительных усовершенствований, и при полной замене панели приборов. Комбинация приборов закреплена в гнезде панели приборов двумя пружинными защелками. Кстати, на моём фото — приборка с эконометром видите — справа торчит его пипка.


Если в какой-либо из контролируемых БСК цепей появляется неисправность, то светится соответствующий светодиод.


Панель приборов более ранней версии имела еще некоторые обозначения, например, аварийное давление масла, включенный ручной тормоз, сигнал проверки двигателя Chek Engine и несколько других, обозначающих мелкие ошибки в работе, но которые сейчас не используются. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Стрелки тахометра и спидометра приводятся в действие шаговыми электродвигателями. Европанель схема подключения

Как провести тюнинг панели

Хотя новая панель значительно отличается визуально от старой, ей все равно не хватает выразительности.Волга-3110 имеет не самое лучшее освещение в салоне, поэтому ориентироваться в темное время суток по слабому свечению ламп не очень удобно. Исправить это может правильная подсветка, вмонтированная внутрь панели.

Тюнинг в таком случае будет заключаться в мелочах — добавлении нескольких светодиодов под стекло приборов или оклеивании внутренней части стекла щитка LED-лентой. Оба варианта довольно простые в реализации, только нужно определиться с подходящим цветом. Хорошую выразительность обеспечивает оранжевая и красная подсветка. Эти два цвета отлично выделяют и стрелки, и показатели, но могут отвлекать от дороги.
Чуть менее популярными являются диоды голубого и синего цвета.

Вариант тюнинга приборной панели газ 3110

Понадобится проделать следующее:

  1. Разобрать панель приборов, отклеить оформление.
  2. Ножом или лезвием стереть зелень со стекла, только очень аккуратно, чтобы потом не было царапин.
  3. Разместить осветительные элементы в нужных местах, приклеить на клей диоды или ленту.
  4. Освещение нужно распределять отдельно на стрелки и по ободкам внутренней части панели. Только так получится создать необходимый эффект.
  5. После того как клей подсохнет, собрать панель.

затюнинговать салон волги 3110

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
