О газораспределительном механизме
Суть работы двигателя внутреннего сгорания заключается в том, что в определённый момент горючая смесь подаётся в камеру сгорания, сжимается, воспламеняется, поршень двигается вниз, поворачивая коленвал, при движении поршня вверх выводятся из камеры отработанные газы. Всеми этими процессами управляет газораспределительный механизм двигателя.
Он состоит из нескольких деталей, это:
- Один или два распредвала, которые расположены в ГБЦ.
- Впускные, выпускные клапаны. Они установлены в чугунные направляющие втулки, которые запрессованы в ГБЦ.
- Клапанные пружины, которые возвращают клапан в исходное положение.
- Каждый клапан приводится в движение распредвалом через шайбы, которые для установки теплового зазора подбираются индивидуально для каждого клапана. На современных моделях моторов устанавливают гидрокомпенсаторы, которые без вмешательства водителя самостоятельно устанавливают нужный зазор между клапаном и распредвалом.
- Привод механизма ГРМ. Распредвал получает вращение от коленвала через зубчатый ремень, натяжной, отводной ролики. Одновременно через ремень получает вращение насос в системе охлаждения двигателя.
Владельцам следует учитывать, что на моторах с 16 клапанами ремень нагружен больше, так как вращает деталей в два раза больше, чем на 8 клапанном движке. Использование в приводе ГРМ зубчатого ремня позволило уменьшить массу силового агрегата. Длина двигателя стала короче, что позволяет без особых проблем устанавливать двигатель поперечно в моторном отсеке. Шумность работающего мотора значительно меньше против работы силового агрегата с металлической цепью в приводе ГРМ. Затраты на техническое обслуживание привода ГРМ с ремнём стали меньше, работу выполнять стало проще. «Ходимость» ремня довольно высокая, но требуется неукоснительное выполнение рекомендаций производителей мотора.
Что может произойти, если не поменять ремень вовремя
Каждый водитель должен знать особенности эксплуатации силового агрегата своего транспортного средства. Это в полной мере касается привода ГРМ мотора.
Игнорирование требований по обслуживанию двигателя может привести к серьёзным поломкам мотора, это потребует дополнительных финансовых и материальных затрат по их устранению. Правильное обслуживание позволяет отработать положенный приводу ресурс без проблем. Степень повреждения деталей мотора из-за выхода из строя ремня зависит от типа мотора, прежде всего от конструкции головки блока цилиндров.
Для получения высоких показателей двигателя требуется улучшить наполняемость камеры сгорания рабочей смесью и своевременный отвод выхлопных газов. Для этого на каждый цилиндр устанавливают четыре клапана, по два на впускном и выпускном трактах (К4М). Работа мотора на высокооктановом топливе требует увеличения степени сжатия. Это достигается уменьшением объёма камеры сгорания. При повреждении зубчатого ремня клапана зависают в неподвижном положении, поршня продолжают движение в верхнюю мёртвую точку.
В таком случае происходит «встреча» поршней с клапанами, они получают изгиб, возможно получение повреждений поршней, шатунов. Ремонтники приводят много примеров, когда капитальному ремонту после такой «встречи» подвергали ГБЦ целиком. У моторов Рено Логан, у которых в головке восемь клапанов, такие повреждения также случаются. Это двигатели K7J, K7M.
Статьи по теме
Присадки для дизельного топлива: виды и задачи
Ремонт топливных форсунок: причины неисправности, диагностика, методы решения проблемы
Давление масла в двигателе: норма и признаки неисправности
Защита картера двигателя: мнения экспертов и автолюбителей
Сколько антифриза в системе охлаждения, и почему так важно знать его уровень
Ремонт турбины на дизельном двигателе: все проще, чем кажется
Уровень масла в двигателе: как правильно замерить и что делать при резком колебании
Ремонт дизельного мотора по всем правилам
Как часто надо менять масло в двигателе: рекомендации завода-изготовителя и специалистов
Присадки для бензиновых двигателей: использовать или нет
Присадки для дизельного двигателя: их виды и критерии выбора
Объем масла в двигателе: как выяснить, сколько нужно
Замена масла в двигателе: когда это нужно делать и как
Чистка топливных форсунок для бесперебойной работы двигателя
Сколько масла заливать в двигатель: как не испортить мотор
Зачем в автомобиле нужен ремень ГРМ
Ремень газораспределения двигателя внутреннего сгорания находится в подкапотном пространстве между блоком цилиндров и основным радиатором системы охлаждения. В некоторых моделях эта деталь открыта для обзора, но чаще всего ремень ГРМ закрыт защитным кожухом. Характерной его особенностью являются зубья, расположенные на внутренней (рабочей) поверхности. Основная задача ремня ГРМ состоит в синхронизации работы систем ДВС, поэтому без этой детали нормальное функционирование мотора невозможно.
Привод системы газораспределения не только обеспечивает слаженное вращение коленвала и распредвала, но может управлять работой помпы и других агрегатов. Рассматриваемая деталь подвергается высоким нагрузкам, что приводит к ее изнашиванию и истиранию
В связи с этим особое внимание следует уделять своевременной замене ремня ГРМ. Нельзя допускать, чтобы он порвался, так это приводит к серьезным поломкам двигателя.
Система газораспределения двигателя обеспечивает своевременное поступление воздушно-топливной смеси в цилиндры силового агрегата, поэтому, если ее привод порвался, это приводит к полной остановке мотора.
Чтобы такая неисправность не произошла в пути, следует проводить регулярный осмотр ременного привода на предмет наличия различных повреждений: мелких надрывов и трещин. Не стоит доверяться случаю, а при выявлении признаков износа ремня газораспределения следует сразу же заменить неисправную деталь на новую.
Что думают водители о ситуации, когда порвался ремень генератора
-
Нужно следить, иметь запас
«У меня два автомобиля и все оригинальные расходники я купил заранее по несколько штук. Кроме ремней дома лежат фильтры, моторное масло и прочая мелочь. Советую всем так делать и не дожидаться, когда изделие порвется».
-
Может быть очень неприятно
«Сегодня парковался во дворе и услышал стук под капотом. Открыл и увидел, что порвался ремень генератора. Завел машину еще раз и попытался выехать на дорогу, чтобы вызвать эвакуатор. В итоге, стук прекратился, но движок заглох и больше не завелся. В автосервисе сказали, что агрегат замотался под ГРМ, в итоге сломалась головка блока цилиндров ДВС. Короче, попал я на крупную сумму…»
-
Лучше не ездить, если порвался ремень генератора
«Мой вам совет – если ремень порвался, продолжать движение нельзя! Вызывайте эвакуатор или друзей с новым ремнем, иначе двигатель перегреется, полетит головка блока цилиндров ДВС и влетите по полной».
-
Не все так просто с этим ремнем
«Если ремень порвался, его засасывает между шкивом и крышкой из пластмассы, прикрывающей шестеренки. В результате эта крышка разлетается либо ремень генератора при вращении затягивается под нее и оказывается под ремнем ГРМ. А дальше сами понимаете, что будет».
-
Легко сказать – нельзя ездить
«Круто придумали, конечно, что нельзя ездить, если ремень порвался. А как быть, если это произошло на трассе? Один известный журнал советских времен советует использовать колготки в качестве замены. Идея – супер, если конечно женщина есть рядом. Нужно завязать их, лишнее отрезать и до ближайшего автосервиса можно запросто доехать».
-
Не разводите панику
«Главное – не паникуйте! Это понятно, что сказать легко, а на деле не так-то просто, но я рекомендую выйти и сначала покурить. Успокоившись, нужно посмотреть, что там все-таки произошло. Ремень либо слетел, либо порвался. Если случилось последнее, посмотрите, что есть под рукой. Нужно будет связать шкивы коленчатого вала с помпой. Веревка отлично подойдет.
Мы как-то ехали вместе с женой, ремень порвался, я не растерялся и использовал ее пояс. Подойдут также прочные женские колготки или шнурки длиной примерно как сам ремень. Связывайте шкивы и – в путь. Я так около 150 км проехал, а потом заряд аккумуляторной батареи закончился».
От чего зависит срок эксплуатации ремня ГРМ
Чтобы понять условия эксплуатации ремня, нужно вспомнить принцип работы двигателя. Впрыскивание топлива происходит при опущенном поршне и открытом входном клапане. После чего клапан опускается и искра свечи воспламеняет топливную смесь.
После сгорания топлива открывается выходной клапан, поршень движется вверх, а продукты сгорания отводятся наружу. Двигатель запускает вал. Автомобиль движется. Именно ремень ГРМ синхронизирует работу клапанов и поршней и соединяет распределительный и коленчатый валы. Поэтому их вращение синхронно. Скорость вращения первого в два раза медленнее второго.
Вместе с прочими элементами ГРМ вращается приводная шестерня водного насоса. В газораспределительном механизме имеются два ролика под шкивом распредвала. Левее находится натяжной. Он служит для обеспечения натяжения. Правее располагается опорный ролик.

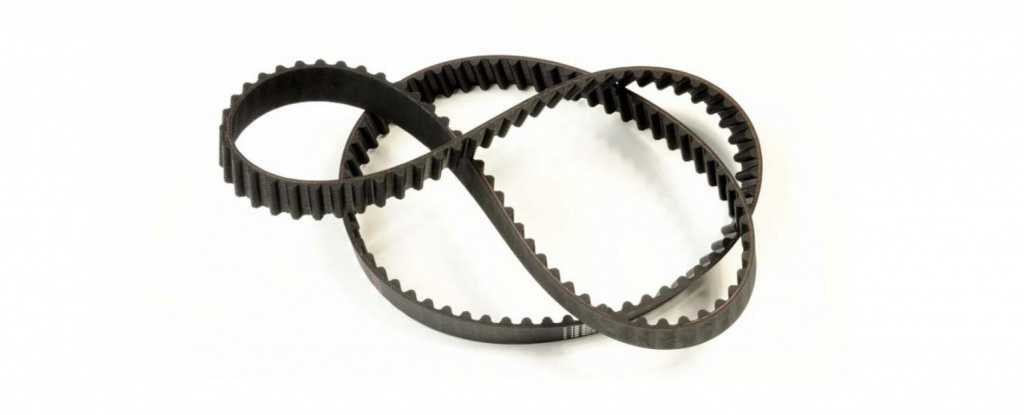

Ремень изготовлен из армированной резины с зубчатой фактурой на внутренней поверхности, такой материал обеспечивает надежность сцепления с другими элементами системы. Зубья ремня ГРМ соответствуют зубьям на поверхности шкивов, коленвала и шестерен системы газораспределения.
Сама деталь имеет трехслойную структуру:
- армированный корд;
- следующий слой из нейлона;
- наружная часть – резиновая оболочка. Она обеспечивает эластичность и создает защиту нижележащих слоев.
Самые распространенные модели ремней производятся из металлизированной резины. В ходе эксплуатации любые изделия растягивается, образуются трещины, разрывы. Внешние и внутренние факторы способны увеличить износ.
Трущее воздействие шкивов на материалы ремня приводит к ветшанию последнего. Это становится причиной замены ремня ГРМ. В некоторых автомобилях используется цепной механизм в системе газораспределения. Цепь подвергается коррозии и создает дополнительный шум.
Во избежание ДТП рекомендуется проверять состояние детали ежемесячно. Попадание грязи, продуктов горения, технических жидкостей и масла являются причиной повышенного износа. Так случается при нарушении герметичности защитного кожуха или поломке некоторых других элементов мотора.
Ролики также влияют на состояние работы узла. Изношенные, требующие замены ролики могут быть причиной неожиданного повреждения зубчатой резины ГРМ. Срок службы роликов зависит от производителя изделия. Дешевая продукция низкого качества не может гарантировать надежность работы.
Гарантированно оригинальное изделие можно приобрести только у официального дилера. Во всех других случаях велик риск купить подделку. Такая деталь не обеспечивает надежность в случаях перегрузки. Подделки имеют невысокое качество и являются причиной поломок и преждевременной замены ремня ГРМ.
Процесс замены – подробные инструкции
Мы разберем варианты с 8- и 16-клапанными моторами, которые присутствуют в моделях ВАЗ 2112 и 2110. Независимо от количества клапанов, для замены потребуется одинаковый набор инструментов. В список входят штатные инструменты, которые можно обнаружить в гараже практически каждого водителя.
Ремень ГРМ на ВАЗ 2110 16 клапанов
Помимо самого ремня ГРМ и ролика для ВАЗ 2110 или 2112, в работе понадобятся:
- специальный ключ, регулирующий степень натяжения ролика;
- накидной ключ на «17»;
- ключ на «15»;
- ключ на «10»;
- монтажка, как альтернатива – мощная отвертка.
Замена на 8-клапанном двигателе
Замена ремня ГРМ ВАЗ 2110 8 клапанов проходит следующим образом:
- Первым делом обесточиваем АКБ – для этого необходимо достать минусовой провод;
- Откручиваем болты, которые держат защитный кожух ГРМ, а затем снимаем кожух;
- Со стороны пассажира необходимо демонтировать брызговик моторного отсека вместе с защитным элементом и правое колесо;
- Наша задача – добиться совпадения меток на крышке и, соотвественно, на шкиве, как это указано на всех схемах. Для этого нужно крутить деталь по часовой стрелке;
- Переходим к КПП и снимаем с неё заглушку;
- Нам необходимо проверить совпадение меток в этом отверстии;
- Блокируем маховик – для этого можно воспользоваться монтажкой или мощной отверткой;
- Теперь можно снять шкив генератора ГРМ;
- Мы добрались до гайки, которая держит ролик ГРМ – её необходимо ослабить, но не открутить;
- Вот мы и добрались до нужного элемента ГРМ ВАЗ 2110 или 2112. Теперь его можно снять. Все детали, которые он закрывал, необходимо прочистить моющим средством. После удаления грязи область нужно протереть чистой ветошью;
- Далее происходит установка нового ремня ГРМ и ролика-натяжителя – соблюдайте направление, указанное на стрелка. Иногда бывает, что производитель не указывает стрелки, в таком случае, нужно поставить элемент так, чтобы надпись читалась слева направо;
- Для натяжения необходимо против часовой стрелки провернуть ролик
- Следующий шаг – это тестирование ремня ГРМ и его натяжения. Проверять элемент нужно при холодном моторе, при этом температура в гараже или боксе должна быть в пределах +15-+30С. Запускаем двигатель и выполняем осмотр ремня ГРМ.
Если нет лишних звуков, вибрации, то все элементы можно устанавливать обратно — это колесо, кожух и брызговик.

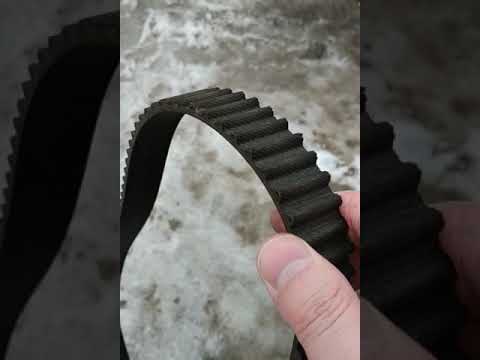

https://youtube.com/watch?v=aIOMGBmM3SM
Замена на 16-клапанном двигателе
Несмотря на то, что клапанов здесь больше, замена ремня ГРМ не сложнее, чем на варианте, где 8 клапанов. Итак,замена ремня ГРМ ВАЗ 2110 16 клапанов выполняется следующим образом:
- Как и в случае с ВАЗ 2110 или 2112, где 8 клапанов, нам нужно демонтировать защиту ремня. Держат её 6 болтов.
- Далее нужно убрать с датчика коленвала фишку – откручиваем крепление и достаем сам датчик. Для наглядности можно изучить фото.
- Если вы самостоятельно проводите демонтаж механизма газораспределения, то вы наверняка заметили отсутствие одного зубчика. Сделано это для того, чтобы датчик мог самостоятельно отыскать мертвую точку. Также при помощи этой особенности можно заблокировать коленчатый вал.
- Выполнить блокировку можно тогда, когда в отверстие под датчик будет помещена трубка подходящего размера. Теперь шкив заблокирован, как результат, его можно благополучно демонтировать.
- Далее схема работы практически не отличается от снятия 8-клапанного распределительного механизма своими руками – ослабляем крепление ролика и достаем неисправный или изношенный ремень.
- Поставить новый элемент можно двумя способами: снять натяжной ролик и затем установить ремень вместе с ним или сделать при помощи прокручивания распредвала.
- Когда новый элемент установлен, можно возвращать все в изначальное положение. Начать стоит с крепления шкива – закручиваем болт и совмещаем шестерню – в этом помогут метки на масляном насосе. Если они отсутствуют, то можно сделать метку самостоятельно.
- Совмещать детали нужно аккуратно, так как шестерня распределительного механизма не должна сбиться.
- Используя специальный ключ, мы должны натянуть ремень. Такой ключ есть не у каждого, но в качестве альтернативы всегда можно взять мощную отвертку и два гвоздя. Также стоит помнить гайке, которую необходимо крепко затянуть.
- Проверяем натяжку, резина должна отходить от шестерней, но при этом не должно быть складок.
- Осталось провернуть каленвал 2 раза и убедиться, что метки остались на том же месте – работа завершена
Проверяйте механизм распределения газов каждые 10 тысяч километров, и тогда вам не придется тратиться на дорогостоящий ремонт.
Замена ремня ГРМ ВАЗ 2112
Итак, если вы обнаружили, что ремень ГРМ находится в неудовлетворительном состоянии, или попросту, пришло время его замены, то для начала купите все необходимые комплектующие:
- Новый ремень ГРМ.
- Новый натяжной ролик.
- Помпа. Это водяной насос охлаждения, предназначен для циркуляции охлаждающей жидкости в системе. Его замена производится наравне с заменой ремня ГРМ, что избавляет водителя от необходимости лишний раз разбирать все узлы.
Порядок действий
1. Поставьте автомобиль на ровную поверхность и исключите возможность любого его перемещения по горизонтальной плоскости. Для этого, под задние колеса установите противооткатные упоры. Сделать это нужно по обе стороны колес.
2. Откройте капот и ослабьте гайку, расположенную на регулировочной планке генератора. Ослабьте нижнюю гайку генератора и наклоните агрегат к двигателю. Ослабший ремень снимите и отложите в сторону.
3. Под автомобилем открутите щит защиты поддона картера (или, как его еще называют, защиту двигателя). Затем, ослабьте колесные болты правого колеса, поднимите автомобиль с помощью домкрата, выкрутите болты до конца и снимите колесо. Во избежание случайного падения автомобиля, под днище установите пенек или две покрышки, уложенные друг на друга. Таким образом, мы открыли доступ к шкиву коленчатого вала, который позже нам пригодится.
4. Открутите все болты, на которых выполняется крепление крышки ГРМ. На данной модели автомобиля их предусмотрено три штуки. После демонтажа крышки, проводим оценку состояния ремня. Если он находится в неудовлетворительном состоянии, то продолжаем дальнейшие действия.
5. Установите нейтральную передачу и возьмите головку на «19» с любым рычагом. С помощью этой головки проверните коленвал по часовой стрелке до тех пор, пока не будет совмещена метка на распределительном валу с меткой на задней защитной крышке ремня ГРМ
Таким образом, происходит установка поршня в верхней мертвой точке. Обратите внимание на крышку картера сцепления. Там есть отверстие, через которое можно наблюдать совмещение метки маховика и метки на крышке
Они тоже должны быть совмещены. В это же отверстие вставьте отвертку, чтобы коленчатый вал не имел возможности проворачиваться, пока идут ремонтные работы.
6. Открутите болт, на котором производится крепление шкива привода генератора. Последний необходимо демонтировать, чтобы получить полный доступ к ремню ГРМ.
7. Возьмите ключ на «17» и ослабьте гайку, предназначенную для крепления натяжного ролика привода ГРМ. После этого, поворачивайте ролик до тех пор, пока ремень полностью не ослабнет, и после этого демонтируйте старый ремень.
8. Пока ремень снят, Слейте охлаждающую жидкость из блока цилиндров и радиатора. Поставьте под блок пустую тару, и открутите сливной болт. Как только жидкость сольется, установите тару под радиатор и выверните соответствующий краник. После полного слива охлаждающей жидкости, проведите замену насоса охлаждения. Сделать это не трудно.
9. После замены помпы, наденьте новый ремень вначале на шкив коленчатого вала, затем на водяной насос, натяжной ролик и в конце на распределительный вал.
10. Просуньте отвертку между двумя винтами ролика натяжения и, как следует, натяните ремень. Старайтесь не переусердствовать, иначе есть риск обрыва ремня из-за перенапряжений. Держите отвертку в таком состоянии, а другой рукой затяните натяжной ролик.
11. После этого, установите шкив коленвала на вал и закрутите болт крепления. Не забудьте убрать отвертку из отверстия в крышке картера сцепления. Еще раз проверьте установку меток, если все в порядке, продолжайте сборку.
12. Установите крышку ремня ГРМ и закрутите три болта крепления. После этого, установите колесо и защиту двигателя на свои места и опустите машину на землю.
13. Закрутите сливную пробку на блоке цилиндров и краник на радиаторе. Через расширительный бачок залейте антифриз. Уровень должен установиться между отметками «min» и «max». После этого, заведите мотор, дайте поработать ему около 5 минут. Если за это время никаких посторонних шумов не появится, то замена ремня ГРМ прошла успешно. Не забудьте произвести доливку охлаждающей жидкости.
На этом замена ремня ГРМ завершена. Как вы поняли, выполнить эту процедуру своими руками можно и нужно. Это сэкономит достаточно времени и денег на посещении автосервиса, а полученные знания и опыт понадобятся при дальнейшей эксплуатации автомобиля. Кстати, данная инструкция подходит и к остальным моделям «десятого» семейства: ВАЗ 2110 и 2111.
Признаки износа ремня ГРМ
Особенно серьезные последствия для мотора имеют место, если ремень ГРМ внезапно порвался на ходу. Предупредить такую неисправность поможет своевременная замена этой детали. Для того чтобы понять, что пришло время менять ремень ГРМ, стоит разобраться с основными признаками его износа
Не всем автовладельцам под силу своими руками демонтировать защитный кожух и проверить состояние ременной передачи, поэтому стоит обращать внимание на косвенные признаки возможной поломки:
- Длительная эксплуатация ремня ГРМ без замены. Производители рекомендуют проводить замену деталей газораспределительного механизма каждые 50000 – 100000 км или один раз в течение 5 лет (в зависимости от того, какое событие наступит раньше). Дело в том, что со временем материал, используемый для изготовления ремня ГРМ, теряет свои прочностные характеристики. Он перестает быть эластичным, грубеет и растрескивается. После покупки авто с пробегом, необходимо сразу же заменить ремень ГРМ, чтобы он не порвался, так как не всегда можно точно установить время предыдущей замены этой детали.
-
Чрезмерная дымность при работе ДВС. Неправильная синхронизация работы мотора и системы зажигания приводит к тому, что топливо в двигателе сгорает не полностью, а это влечет за собой разрушение катализатора.
В результате попадания несгоревшего топлива из цилиндров двигателя выхлопную систему значительно увеличивается температура в катализаторе. Работа мотора будет сопровождаться хлопками, а дым из выхлопной трубы становится черным. Причиной таких процессов является провисание газораспределительного ремня.
- Ощутимое снижение мощности силового агрегата, а также то, что мотор запускается с перебоями. Чрезмерная изношенность ремня ГРМ приводит к его растяжению и перескакиванию на несколько зубьев. В результате происходит сбой системы зажигания. Во время езды на авто будут заметны вибрации мотора и провалы в тяге. Если такую неисправность не устранить, то это приведет к поломке других элементов системы зажигания и силового агрегата.
- Тикающий звук работающего двигателя. Изношенный ремень ГРМ растрескивается и может провисать. При этом из-под защитной крышки газораспределительного механизма во время работы мотора будут слышны тикающие звуки, усиливающиеся при повышении оборотов. Такой же шум может исходить не только от привода ГРМ, но и от неисправного ролика насоса системы охлаждения. Появление посторонних звуков в моторном отсеке свидетельствует о том, что необходимо провести диагностику двигателя автомобиля на СТО.
- Наличие маслянистых потеков на узлах и деталях, расположенных рядом с механизмом газораспределения. Из-под защитной крышки ремня ГРМ может протекать масло или охлаждающая жидкость, которые разъедают материал, и он может порваться.
В этом случае, перед тем как заменить ременной привод ГРМ, следует в обязательном порядке устранить течь технических жидкостей.
Подводим итоги
Ремень ГРМ является важной составной частью вашего автомобиля, без которого невозможна нормальная работа системы газораспределения. Следственно, без ремня машина никогда не поедет и даже не заведется
Потому важно следить за качеством работы этого механизма и постоянно менять ремень, когда это необходимо. Намного дешевле и проще регулярно обслуживать автомобиль, чем справляться с возможными последствиями разрыва ремня.
Если же ремень порвался, случились неприятности с силовым агрегатом, лучше вызвать эвакуатор и оттранспортировать машину на СТО. Лишние движения на буксире автомобилю явно не будут полезны. Все специалисты рекомендуют использовать заводские ремни для обеспечения нормальной эксплуатации, но иногда и аналоговые варианты могут служить достаточно долгий период. Расскажите, какими правилами замены ремня ГРМ руководствуетесь вы.
