Устройство тормозов, разновидности и особенности эксплуатации

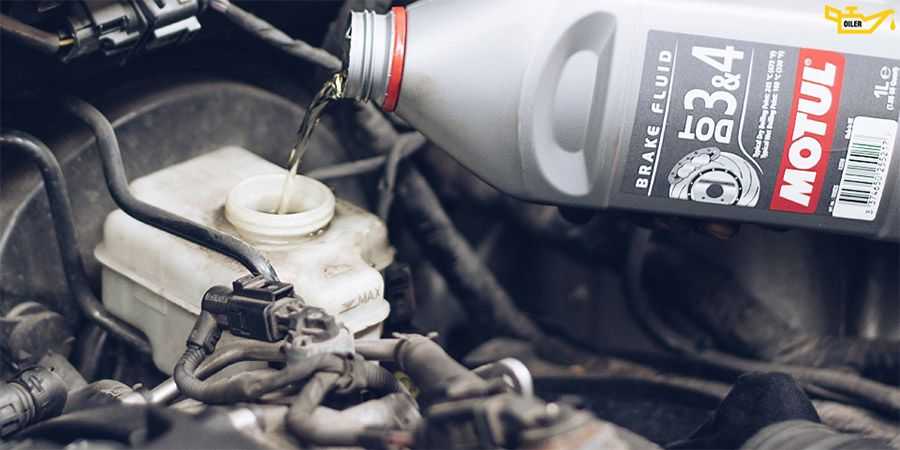

Замена тормозной жидкости

Тормозную жидкость необходимо заменять каждые 40000 км пробега. Эту операцию можно выполнить одним из двух изложенных ниже способов.

Способ первый, более трудоемкий, но не требующий высокой квалификации, заключается в выполнении следующих работ:

  • Отвернуть поочередно все штуцеры отвода воздуха на колесах, установить на них гибкие шланги и, нажимая на тормозную педаль, удалить тормозную жидкость системы, собирая ее в подставленные емкости.
  • Завернуть штуцеры, заполнить свежей тормозной жидкостью бачок и поочередно удалить воздух из всех четырех рабочих тормозных цилиндров способом, изложенным выше.

Второй способ замены тормозной жидкости, позволяющий избежать довольно трудоемкой операции удаления воздуха, заключается в следующем:

  • Удалить из бачка отработанную тормозную жидкость (например, с помощью шприца) и заполнить его свежей.
  • На конец гибкого шланга, используемого для удаления воздуха, надеть стеклянную трубку, конец которой погрузить в емкость с тормозной жидкостью.
  • Отвернуть штуцер, одеть на него гибкий шланг и, нажимая тормозную педаль, выкачивать старую тормозную жидкость до момента появления в стеклянной трубке новой жидкости. После этого произвести два полных нажатия на тормозную педаль и, удерживая ее в нажатом положении, затянуть штуцер. Выполнение этой операции требует определенных навыков и опыта, чтобы визуально отличить по цвету старую и новую тормозную жидкость. Старая жидкость (например, после двухлетней эксплуатации)существенно темнее.
  • Повторить описанную выше операцию для каждого тормозного цилиндра, соблюдая ту же очередность, что и при удалении воздуха из системы, и пополняя каждый раз жидкость в бачке.

После окончания операции следует заполнить бачок до максимального уровня и проверить действие тормозов во время движения автомобиля.

Перечень работ при ТО-8, пробег 120 000

Работы при ТО-8:

  • Заменить ремень вспомогательных компонентов;
  • Заменить ремень ГРМ и ролик натяжителя.

Интервал для обновления ремня (газораспределения и вспомогательного привода) Ford на самом деле намного больше пробега, чем этот (120 000 км.). Однако настоятельно рекомендуется, чтобы этот интервал был сокращён до 80 000-100 000 км., особенно на транспортных средствах, которые эксплуатируются интенсивно, то есть в основном в коротких поездках или во время многократного частого управления. Таким образом, фактический интервал обновления ремня зависит от конкретного владельца, но имейте в виду, что при поломке ремня возможны серьёзные повреждения двигателя.

Как работают тормоза в автомобиле

Картинка описание: Когда ваша нога нажимает педаль тормоза, тормозная жидкость в тормозной системе выжимается из узкого цилиндра в более широкий цилиндр. Эта система известна как гидравлическая система. Это позволяет значительно увеличить силу тормозного вашего усилия.

Теория…

Представьте себе, сколько вам нужно сил, чтобы остановить быстроходную машину. Простое нажатие педали тормоза не создало бы достаточной силы, чтобы активировать все четыре тормоза так, чтобы быстро остановить ваш автомобиль. Вот почему тормоза используют гидравлику: систему заполненных тормозной жидкостью трубок, которые и увеличивают ваше тормозное усилие. Также благодаря гидравлике тормозные усилия могут передаваться легко из одного места в другое за короткий срок.

Когда вы нажимаете на педаль тормоза, ваша нога, по сути, перемещает рычаг, который заставляет сдвинуть поршень в длинном узком тормозном цилиндре (главный тормозной цилиндр), который в свою очередь начинает двигать гидравлическую жидкость (тормозная жидкость) в сторону узкой трубки расположенной на конце тормозного цилиндра.

К этой трубке, как правило, подключены такого же диаметра трубки, идущие на каждый тормоз автомобиля. Далее тормозная жидкость по узким трубкам попадает в более объемные цилиндры, расположенные на колесах.

Поскольку тормозные цилиндры, расположенные на каждом колесе, намного больше, чем цилиндр, расположенный в тормозной системе сразу после педали тормоза, сила, которую вы изначально применили к педали тормоза, значительно увеличивается. В результате эта сила и сжимает тормозные колодки в каждом тормозе колеса.

На практике…

  1. 1. Ваша нога нажимает на педаль тормоза.
  1. 2. Когда педаль движется вниз, она толкает рычаг, который соединен с поршнем главного тормозного цилиндра.
  1. 3. Рычаг толкает поршень (синий на картинке) в узкий цилиндр, который заполнен гидравлической тормозной жидкостью (обозначена красным цветом). Когда поршень перемещается в цилиндре, он сжимает тормозную жидкость и толкает ее в узкое отверстие, расположенное в конце цилиндра, к которому подсоединена трубка. Это происходит примерно так же, как ручной насос выжимает воздух из цилиндра в тонкий шланг.
  1. 4. В результате образовавшегося давления тормозная жидкость попадает в длинную тормозную магистраль, состоящую из тормозных трубок, которые подходят к каждому колесу. В результате нагнетенного давления главным тормозным цилиндром, тормозная жидкость в итоге достигает каждого колеса.
  1. 5. Далее жидкость под давлением попадает в тормозные цилиндры, расположенные в колесах, которые имеют больший размер, чем главный тормозной цилиндр (цилиндр в колесе обозначен, синим цветом).
  1. 6. Когда жидкость попадает в тормозной цилиндр, имеющий больший объем по сравнению с главным тормозным цилиндром, то сильно увеличивается тормозное усилие из-за разницы объемов цилиндров в тормозной системе.
  1. 7. В результате увеличенного давления жидкости поршень в тормозном цилиндре колеса зажимает тормозную колодку, прижимая ее к тормозному диску / барабану.
  1. 8. В результате трения тормозной колодки и тормозного диска начинается замедление колесного диска, что в конечном итоге и останавливает машину.

Наш простой пример показывает основной принцип работы гидравлической тормозной системы; на практике все немного сложнее.

На самом деле педаль тормоза фактически управляет четырьмя отдельными гидравлическими тормозными линиями, идущие на все четыре колеса. В нашем же примере мы показываем принцип работы тормозов на одном колесе автомобиля.

Для безопасности, как правило, во всех автомобилях используется два отдельных контура гидравлических тормозов. Это необходимо на тот случай, если вдруг из-за каких-то неисправностей вышел из строя один тормозной контур. В этом случае второй контур всей тормозной системы будет по-прежнему функционировать.

Какой объем жидкости необходим?

Общеизвестно: с целью ресурсосбережения любой автомобилист старается обойтись собственными силами и сменить рабочие жидкости в своём транспортном средстве без посторонней помощи, в кустарных условиях. Делать это не запрещается, однако для начала следует знать, какой объём ГСМ необходимо заливать в то или иное отверстие. Для этого существуют справочные таблицы, в которых приведены истинные, выверенные многократным опытным путём значения количества различных материалов. Такие таблицы стали настоящей палочкой-выручалочкой и для тех, кто скептически относится к работникам автосервиса и опасается, чтобы его не обманули. Правда, конкретный объем тормозной жидкости Форд Фокус 3 в таблице отсутствует, указывается лишь «до метки «MAX», но люди знающие утверждают, что 1,5 л будет достаточно, а вот 1 л может не хватить.

Если вы с самого начала не уверены в корректности выполнения операции, лучше без лишних сомнений обратиться к профессионалам – за незначительную сумму они всё выполнят добротно. Не экономьте на мелочи, ведь от этого зависит ваша жизнь и здоровье.

Когда менять тормозную жидкость в Ford Focus 3

В регламентных нормах, относящихся к данной модели, рекомендуется сливать отработанную тормозную жидкость и заливать новую через каждые 30 тыс. пройденных километров либо по прошествии 2 лет. А вот проверку её состояния обычно делают после 15 тыс. км пробега либо годовой службы (выбирается то, что наступит раньше); если всё нормально – ездим ещё год. Хотя многое зависит от манеры езды. Так, известны случаи, когда при бережном обращении с транспортным средством жидкость менялась после пробега в 90 тыс. км.

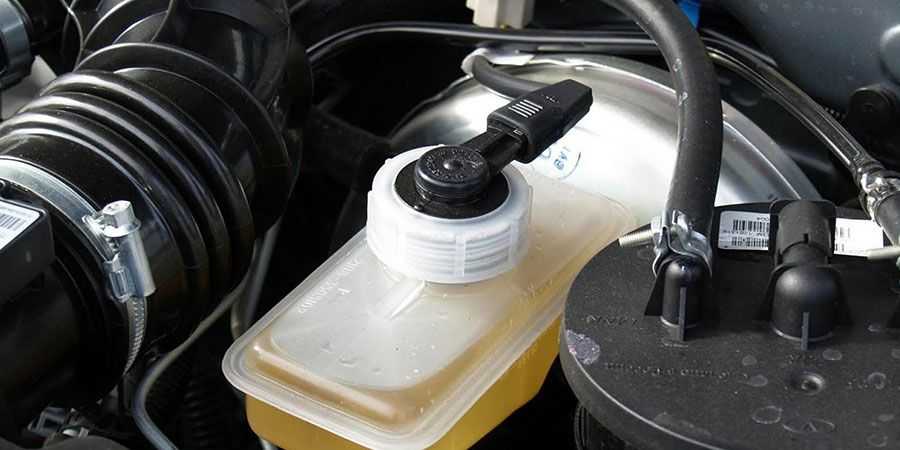

Если наблюдается низкий уровень тормозной жидкости – пора на СТОА. Он не всегда сигнализирует о неполадках и предаварийной угрозе, но по крайней мере это тревожный симптом. В случае нештатной ситуации бортовой компьютер отреагирует надписью на табло: «Низк. уровень тормоз. жидк. Сервис срочно!».

Данное явление может свидетельствовать об износе колодок, а вот вместе с потёками в районе тормозных цилиндров оно уже говорит о нарушении герметичности последних. Эту неисправность надо устранять как можно скорее. Дело в том, что при таком раскладе помимо воздуха и вместе с воздухом, проникающим через компенсационные отверстия, в гидропривод попадает влага, а это ещё хуже. Максимальный объём влаги в рабочей жидкости не должен быть выше 3-5% от её суммарного количества. За 2 года эксплуатации гигроскопичная «тормозуха» как раз успевает напитаться водой до указанных значений.

Но представим себе, что система по каким-либо причинам разгерметизировалась. Объём влаги её содержимого увеличивается в разы, следовательно, срок службы соответственно сокращается. 10%-ое содержание влаги чревато тем, что такой «коктейль» может замёрзнуть уже при -10°C вместо -20-28°C, предусмотренных инструкцией. С другой стороны, точка кипения будет достигаться при нагревании до уровня +130-140°C, хотя согласно технологии положен вдвое больший показатель. В результате такого дисбаланса происходит интенсивное парообразование, провоцирующее возникновение воздушно-паровых пробок, что напрямую отражается на поведении педали тормоза и управляемости автомобиля. Но это ещё не всё! Одновременно с этим у жидкости с избыточным содержанием влаги увеличивается вязкость, что также не несёт ничего хорошего. В этом случае велика вероятность заклинивания тормозов.

Впрочем, и тривиальным истиранием колодок не следует пренебрегать, так как оно вызывает цепную реакцию, ведь в итоге искусственно увеличивается объём гидропривода, что, в свою очередь, влечёт увеличение хода поршня и, естественно, падение уровня жидкости в расширительном бачке. К тому же деформируются тормозные диски.

Какой объем жидкости необходим?

Общеизвестно: с целью ресурсосбережения любой автомобилист старается обойтись собственными силами и сменить рабочие жидкости в своём транспортном средстве без посторонней помощи, в кустарных условиях. Делать это не запрещается, однако для начала следует знать, какой объём ГСМ необходимо заливать в то или иное отверстие. Для этого существуют справочные таблицы, в которых приведены истинные, выверенные многократным опытным путём значения количества различных материалов. Такие таблицы стали настоящей палочкой-выручалочкой и для тех, кто скептически относится к работникам автосервиса и опасается, чтобы его не обманули. Правда, конкретный объем тормозной жидкости Форд Фокус 3 в таблице отсутствует, указывается лишь «до метки «MAX», но люди знающие утверждают, что 1,5 л будет достаточно, а вот 1 л может не хватить.

Если вы с самого начала не уверены в корректности выполнения операции, лучше без лишних сомнений обратиться к профессионалам – за незначительную сумму они всё выполнят добротно. Не экономьте на мелочи, ведь от этого зависит ваша жизнь и здоровье.

Виды тормозных приводов

Выше говорилось, что автомобильные тормозные приводы подразделяются:

  • механическими;
  • гидравлическими;
  • пневматическими;
  • гибридными.

Поговорим о каждой из разновидностей более детально.

Механический


Не предусматривает дополнительного усиления нажатия педали. Последняя связана с тросом, который идет к колодкам передних колес и уравнителю, с которого тянется к задним. При нажатии трос приводится в движение и задействует колодки, которые прижимаются к дискам.

В настоящее время подобная схема используется для организации стояночных систем.

Главные достоинства такого привода – простота и очень высокая надежность. А главный недостаток – необходимость прикладывать значительное усилие для остановки транспортного средства.

Гидравлический


Наиболее распространенное конструктивное решение в современных легковых автомобилях. Более подробно его устройство и принцип работы описаны выше. Чаще всего используется в качестве рабочей системы, так как относительно прост, надежен и обеспечивает хорошее усиление усилия, которое водитель прилагает водитель для нажатия на педаль.

Главный плюс привода – простота и хорошее усиление нажатия. К минусам можно отнести более сложное устройство по сравнению с механическим.

Пневматический


В данном случае усиление нажатия на педаль происходит за счет воздействия сжатого воздуха. Он хранится в специальной емкости, именуемой ресивером. Туда воздух нагнетается с помощью компрессора, который работает за счет оборотов двигателя.

Педаль связана с клапаном, который расположен между контуром системы и ресивером. При нажатии на нее клапан открывается и воздух под давлением поступает на главный, а затем на колесные цилиндры, которые приводят в движение колодки.

Главные достоинства приводов подобного типа – фактическая неисчерпаемость ресурсов. Ведь в них не нужно время от времени менять тормозную жидкость. Недостатков 2:

  • более долгое по сравнению с другими типами срабатывание;
  • отъем части энергия двигателя для работы компрессора.

Комбинированный

Также существуют комбинированные, или гибридные, приводы. Чаще всего можно встретить пневмогидравлические. В них, как и в гидравлике, усилие с педали на колодки передает тормозная жидкость. Однако давление в данном случае обеспечивает не диафрагма, а компрессор, в который нагнетается сжатый воздух за счет оборотов двигателя. Подобный тип привода объединяет свойства двух разновидностей.

В дорогих моделях автомобилей часто объединяют гидравлический и электрический привод. Схема работы похожа на пневмогидравлику, только давление жидкости усиливается не путем использования не компрессора, а за счет электрической аппаратуры.

Схема дисковых тормозов

Дисковый тормозной механизм состоит из тормозного диска, который закреплен на колесе и вращается вместе с ним, двух неподвижных колодок, которые установлены внутри суппорта по обе стороны от тормозного диска.

Суппорт крепится на кронштейне. На суппорте, в его пазах также крепятся рабочие цилиндры, которые во время торможения прижимают тормозные колодки к диску.

Тормозные колодки после отпускания педали тормоза возвращаются в исходное положение пружинными элементами.

Тормозной диск в процессе торможения, под воздействием сил трения сильно нагревается. Охлаждение тормозных дисков происходит за счет конвективного омовения потоком воздуха. Для улучшения отвода накапливаемого диском тепла в нем делаются специальные отверстия и в этом случае диск является вентилируемым. Для еще большего повышения эффективности процесса торможения и нивелирования последствий перегрева диска на спортивных и скоростных автомобилях устанавливают тормозные диски, изготовленные с применением специальных керамических материалов.

Тормозной привод служит для обеспечения управления всеми составляющими тормозного механизма. В современных тормозных системах применяются такие типы тормозных приводов: механический, пневматический, гидравлический, электрический и комбинированный.

Механический привод применяется в стояночной тормозной системе (ручник). Механический привод — это система тяг, тросов и рычагов, которые служат для соединения рычага стояночного тормоза с тормозным механизмом задних колес автомобиля.

Существует также система механического привода стояночного тормоза, приводимая в действие с помощью ножной педали.

Гидравлический привод является наиболее распространенным типом привода в рабочей системе тормозов. Конструкция гидравлического привода включает: педаль тормоза, главный тормозной цилиндр, вакуумный усилитель тормозов, рабочие цилиндры, шланги и трубопроводы.

Принцип работы гидравлического привода тормозов описан чуть выше.

Для обеспечения надежности тормозной системы работа гидравлического привода организуется по двум (как правило) независимым контурам. При поломке одного контура, его функции берет на себя другой контур. Рабочие контуры могут дублировать функции друг-друга либо выполнять часть какую-то часть функций второго контура. Возможно также и выполнение каждым контуром строго своих функций. Наиболее распространенной является диагональная схема работы контуров.

Пневматический привод используется преимущественно в тормозной системе грузовых автомобилей.

Комбинированный тормозной привод, как следует из названия, представляет собой сочетание (комбинацию) двух видов привода (электропневматический, например).

Далее скажем пару слов о дополнительных системах, которые делают автомобиль более безопасным…

Анти-блокировочная система ABS, предназначается для предотвращения блокирования колес автомобиля во время очень сильного нажатия на педаль тормоза, что позволяет избежать движения юзом, и сохранить контроль над автомобилем. В состав системы ABS (Antilock Brake System) входят три элемента – это датчик измерения скорости, который устанавливается на каждом колесе, модулятор давления тормозной жидкости и блок управления системой ABS.

Система TCS создана на основе системы ABS и предназначена для предотвращения пробуксовывания колес во время слишком резкого старта или на скользкой дороге. Система (Traction Control System) существует и под названиями: ASR, ASC, ETS. Она отличается от системы ABS только наличием модифицированного блока управления.

ESP. Еще одной полезной системой, которая может устанавливаться на автомобиле, является система электронной стабилизации колес ESP. Эта система работает в повороте, причем его угол и скорость не имеют значения, при возникновении заноса задней оси автомобиля, ESP (Electronic Stability Program) обеспечивает подтормаживание переднего наружного колеса. В такой ситуации образуется стабилизирующий момент, возникающий между колесами автомобиля, который возвращает движущийся автомобиль на безопасную траекторию.

Техническое обслуживание

Периодичность ТО Форд Фокус 3 составляет 15,000 км пробега или 12 месяцев. Приступать к обслуживанию следует тогда, когда подойдет время одного из этих двух параметров.

Впрочем, учитывая тяжелые условия эксплуатации (езда в крупном городе, запыленной местности, буксировка прицепа и т.д.), рекомендуется сокращать интервалы для замены масла и воздушных фильтров до 10,000 и более.

В данном случае приведен регламент ТО для двигателя 1.6 и 2.0 литра Duratec Ti-VCT.

Заправочные объемы Форд Фокус 3

Емкость

Масло двигателя*

ОЖ

Омыватель**

КПП

Количество (л.) для двигателя 1.6

4,1 (3,75)

5,8

4,5 (3)

2,4

Количество (л.) для двигателя 2.0

4,3 (3,9)

6,3

4,5 (3)

2,4

Замена масла в двигателе и масляного фильтра (также при всех последующих ТО).

Рекомендуемое масло Total Quartz 9000 Future NFC 5W-30. Спецификации масла по международным стандартам: ACEA A5/B5, A1/B1; API SL/CF. Одобрение производителей: Ford WSS-M2C-913-C, Ford WSS-M2C-913-B. Понадобится 4,3 л. Каталожный номер 5-литровой канистры — 183199. Средняя цена — около 2000 рублей.

Масляный фильтр для двигателя 1.6 — артикул оригинала 1714387, а средняя цена около 380 рублей; для двигателя 2.0 — артикул оригинала 5015485, а средняя цена примерно 340 рублей.

Замена фильтра салона (при всех ТО). Артикул оригинала — 1709013, средняя цена в районе 900 рублей.

Замена воздушного фильтра (при всех ТО). Артикул оригинала — 1848220, а средняя цена около 735 рублей.

Перечень работ при ТО 1 (пробег 15000)

Проверки при ТО 1 и всех последующих:

  • система вентиляции картера;
  • осмотр коробки передач;
  • чехлы ШРУС;
  • подвеска передняя и задняя;
  • колёса и шины;
  • привод рулевого управления;
  • люфт руля;
  • трубопроводы гидропривода тормозов;
  • тормозные механизмы;
  • вакуумный усилитель;
  • ручник;
  • аккумулятор;
  • свечи зажигания;
  • фары;
  • ремни безопасности и их крепления.

Перечень работ при ТО 3 (пробег 45000)

Все работы по ТО 1 — поменять масло, масляный, воздушный и салонный фильтр.

Замена свечей зажигания. Для двигателя 1.6 л. артикул — 1685720, а средняя цена составляет 425 рублей. Для двигателя 2.0 л. артикул — 5215216, а стоимость будет примерно 320 рублей.

Перечень работ при ТО 4 (пробег 60000)

Все работы ТО 1 и ТО 2 — замена масла в двигателе, масляного, воздушного и салонного фильтра, а также — тормозной жидкости.

Проверка ремня ГРМ и замена, если обнаружились следы износа. Каталожный номер комплекта (ремень с роликами) — 1672144, средняя цена составляет 5280 рублей.

Перечень работ при ТО 6 (пробег 90000)

Все работы ТО 1, ТО 2 и ТО 3 — поменять масло, масляный, воздушный и салонный фильтр, а также заменить тормозную жидкость и свечи зажигания.

Перечень работ при ТО 8 (пробег 120 000)

Все работы ТО 1, ТО 2 — поменять масло, масляный, воздушный и салонный фильтр, а также заменить тормозную жидкость.

Для двигателя 1.6 л. — замена ремня ГРМ. Каталожный номер комплекта (ремень с роликами) — 1672144, средняя цена составляет 5280 рублей. А вот кстати для двигателя 2,0 л Duratorq TDCi регламент предусматривает замену немного позже, на 150 тыс км, но часто его стараются поменять чуть раньше.

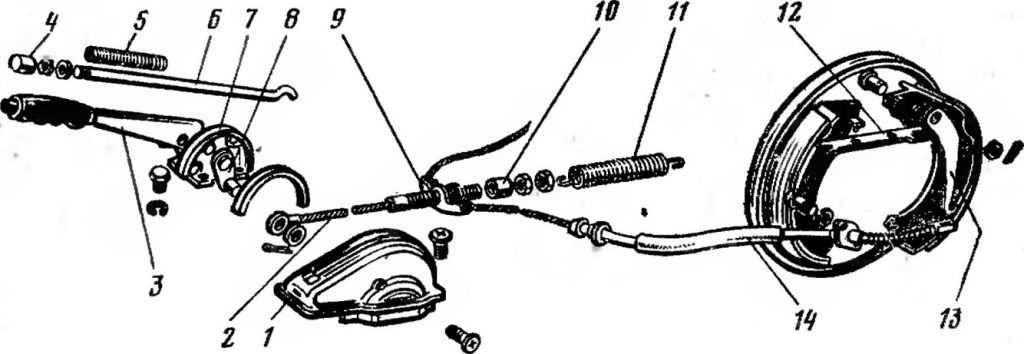

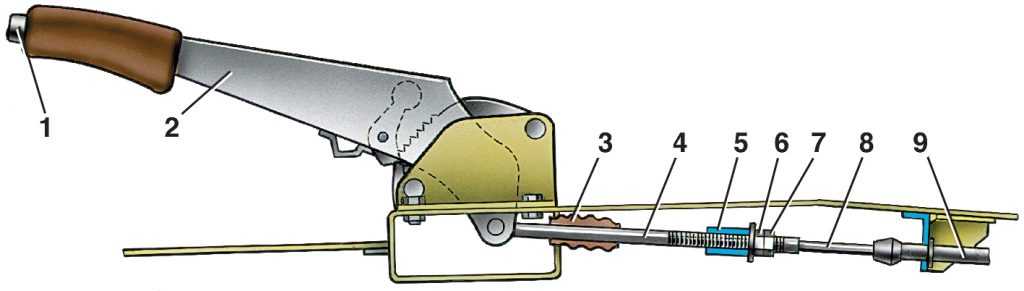

Стояночная тормозная система легковых автомобилей

Предназначение ручного, или стояночного тормоза — это удержание авто на стоянке, даже под определённым уклоном. По-простому, чтобы он не уехал самостоятельно после парковки. Также его называют парковочным тормозом, опытные водители часто называют просто ручником. В экстренной ситуации, при поломке основной системы торможения ручник допустимо использовать для уменьшения скорости и остановки транспорта. Стояночный тормоз приводится в действие посредством рукоятки усилием руки водителя, иногда ногой с помощью специальной педали (ножной стояночный тормоз). Чтобы обеспечить эффективную работу парковочного тормоза оптимально располагать его тормозные элементы на наиболее нагруженной оси либо нескольких осях при необходимости. В основном это задняя ось транспортного средства. Тип привода — механический, рукояткой водитель натягивает тросик, он притягивает колодки к барабану либо диску посредством тягового механизма. Также встречается электропривод, от водителя требуется только нажать на соответствующую кнопку.

Как доехать до СТО, если вытекла тормозная жидкость в дороге

Если вы заметили, что тормозная педаль проваливается, это говорит об утечке тормозной жидкости. В таком случае соответствующий индикатор сигнализирует об аварийной ситуации. Если вы увидели такой красный значок на приборной панели, надо срочно принимать меры, иначе поездка может кончиться аварией.

Если в движении у вас загорелся красный значок, связанный с тормозами, следует немедленно остановиться. Загляните в бачок с ТЖ, если увидели, что упал ее уровень ниже минимума, обнаружили подтеки тормозной жидкости, ее обязательно нужно долить. Если вы не возите с собой подходящие растворы, то придется доехать до магазина. Не исключено, что в течение следующего года или дольше сигнальная лампочка вас больше не побеспокоит.

Но если через несколько дней или даже недель индикатор снова начинает сигнализировать о неисправности тормозной системы, а вы опять наблюдаете подтеки тормозной жидкости, то дело уже не ограничится только доливом. Причиной может быть износ колодок цилиндров суппортов, через эти места подтекает тормозная жидкость. Вы можете обнаружить подтеки тормозной жидкости под цилиндром сцепления, значит, это и есть проблемная система, которую надо осматривать и ремонтировать.

Если вы обнаружили, что уровень ТЖ в бачке быстро падает, а потеков тормозной жидкости не видно, значит, поломался гидроусилитель тормозов — в мембране образовался дефект, через который в объемную банку вытекает жидкость. Систему придется ремонтировать в автосервисе. Позвоните мастеру и выясните, какие потребуются запчасти. Затем надо будет сделать заказ на детали и запланировать дату ремонта.

Бывает, что при очередном осмотре обнаруживаются подтеки тормозной жидкости на заднем колесе. Что делать в этом случае?

Подтек с внутренней стороны колеса свидетельствует о том, что порвалась манжета тормозного цилиндра. Также может вылезти из цилиндра суппорт или сильно износиться колодки, и это всё также приводит к интенсивной утечке тормозной жидкости. Если бачок оказался пустым, чтобы доехать до ремонтной мастерской, в него нужно налить хоть какую-то жидкость. Это может быть водка, она предпочтительнее воды зимой, поскольку не замерзнет. Можно налить и масло, оно не закипит под давлением. В крайнем случае можно налить воду. Если нужно срочно ремонтировать машину, то тут уже не до выбора.

К примеру, вы развели мыло в воде и этот состав налили в бачок до верху, но при нажатии на педаль тормоза раствор резко начинает утекать. Несколько нажатий на педаль полностью опустошают бочок, а под машиной будут подтеки тормозной жидкости.

Как быть в этом случае? Тут выход только один — вызывайте эвакуатор. Тормозная система вашего автомобиля не работает совсем, ехать на такой машине нельзя. Подобное транспортное средство не подлежит и буксировке. Но что делать, если вы, например, в глухом лесу или на пустынном шоссе, а до эвакуатора дозвониться не получается?

В таком случае можно действовать следующим образом:

  • залить пустой бачок как можно полнее;
  • поддомкратить то колесо, на котором неисправен цилиндр и обнаруживаются подтеки тормозной жидкости;
  • снять колесо;
  • найти кусочек резины от камеры, подойдет и старый протектор (можно поискать вдоль дороги или на свалке). В крайнем случае можно ножиком срезать небольшой кусочек от протектора колеса;
  • открутить тормозную трубку;
  • на место ее крепления наложить отрезанный кусок резины, перекрывая отверстие;
  • трубку установить на место.

Кусочек резины сыграет роль клапана, и жидкость из бака не сможет попасть в поломанный цилиндр, подтеков тормозной жидкости на этом колесе быть не должно. Тормоза на всех остальных колесах будут работать. Таким образом вы сможете доехать до станции техобслуживания.

Еще один метод, как добраться до сервиса без помощи эвакуатора, если вытекла тормозная жидкость:

  • Во время движения пользуйтесь ручником, он не зависит от общей системы и тормозит задние колеса.
  • Скорость движения должна быть не больше 20 км/час, потому что задние тормоза действуют в 3 раза слабее, чем передние.
  • Можно использовать торможение двигателем. Собираясь замедлиться, не выжимайте сцепление и продолжайте движение с включенной передачей.

Если вы обнаружили, что тормозная система вашего автомобиля неисправна, и при этом дорога имеет значительный уклон вниз, то действовать нужно следующим образом:

  1. Переключитесь на пониженную передачу, очень плавно отпуская сцепление. Двигатель будет раскручиваться за счет движения колес, а колеса, в свою очередь, не смогут сильно разогнаться.
  2. Как только скорость снизилась, опять понижайте передачу.
  3. Когда вы движетесь на первой передаче, переходите на заднюю.
  4. Как только скорость снизилась до самой минимальной, надо выключить двигатель.

Разные тормоза для различных видов транспорта

В автомобилях, грузовиках, самолетах и поездах тормоза в целом работают в принципе одинаково. Также в мире существует множество других видов транспорта, которые также имеют похожий принцип торможения. Тормоза даже есть в ветровых турбинах. Вот краткое сравнение некоторых распространенных тормозных систем.

Велосипед

Если вы катаетесь на велосипеде вы знаете, что, разогнавшись, вам нечего бояться, так как когда вы захотите остановиться, вы воспользуетесь тормозом, предусмотренном в любом велотранспорте. Обычно для этого вы зажимаете тормозной рычаг на руле и велосипед начинает снижать скорость за счет того, что металлический трос, идущий от тормозного рычага, тянет небольшие суппорты, расположенные на колесе, заставляя толстые резиновые блоки прижиматься к колесу. В этот момент создается трение между тормозными резиновыми блоками и металлическим ободом колеса. В результате трения создается тепло и уменьшается кинетическая энергия вашего велосипеда. В итоге вы безопасно останавливаетесь.

Паровоз

Тормоза на паровозе работают, так же как и в автомобиле. На фотографии вы можете видеть тормоз. Он зажимает ведущие колеса локомотива, чтобы замедлить их. Но как же поезд останавливается, если на колесах нет шин? Ведь для остановки необходимо трение, в том числе и дорожной поверхностью?

Все просто. Так как локомотив имеет огромную массу, а его колеса не имеют резины трение создается именно из-за огромного веса, который давит на колеса, прижатые к металлическим рельсам. В результате трения металлических колес с металлическими рельсами также образуется большое количество тепла, которое и снижает кинетическую энергию двоящегося локомотива.

Мотоцикл

Мотоциклы обычно имеют дисковые тормоза, которые содержат тормозные диски, суппорт и тормозные колодки. Тормозной диск, как правило, имеет отверстия (или пазы). Принцип работы тормозов в мотоцикле прост: тормозная колодка, зажимается с помощью тросика, который, как и в велосипеде, может идти на рулевое колесо или на ножную педаль. Как только мотоциклист зажимает педаль тормоза или тормозной рычаг тросик прижимает колодки к тормозному диску. Отверстия в тормозном диске помогают рассеивать выделяемое тепло при трении.

Самолет

Самолеты имеют тормоза внутри своих колес. Это помогает остановить самолет на взлетно-посадочной полосе. Также в авиатехнике могут использоваться воздушные тормоза, которые увеличивают сопротивление воздуха, что в итоге и замедляет самолет во время полета.  В том числе самолет может тормозить и за счет обратной тяги двигателей, если пилот включит реверс.

Ветровая турбина

Как мы уже сказали ветровые турбины также имеют тормозную систему. Она необходима, чтобы предотвращать слишком быстрое вращение роторов (пропеллеров). У большинства ветровых турбин есть анемометр, который измеряет скорость ветра. Если скорость ветра поднимается выше безопасного уровня, автоматически активируется тормоз, который и приводит к замедлению вращения пропеллеров, либо к их полной остановке.

К сожалению, высокие скорости ветра означают, что можно было бы получить больше энергии. Но безопасность всегда главнее.

Тормозная система Ford Focus III

Проблемы. Снижения уровня эффективности при торможении, заносы на поворотах это все сигналы для проверки тормозной системы. Первым делом необходимо проверить  уровень тормозной жидкости в бачке главного тормозного цилиндра (нормальный уровень возле отметки max на бочке). Если на приборной доске загорелась комбинация низкого уровень тормозной жидкости, не стоит сразу доливать ТЖ в систему так как, комбинация  может свидетельствовать быстрому износу тормозных колодок, необходимо проверить их толщину и при сильном износе заменить на новые. Тормозную жидкость производители Focus рекомендуют менять каждые 2 года или после пробега 40 тысяч км. Не стоит пренебрегать этими цифрами, если жидкость ТС у вас достаточно чистая, тормозная жидкость достаточно гигроскопична, влага в ТС может повредить узлам, трубопроводам, разрушает поверхность тормозного цилиндра и т.д.

Более детальный взгляд на автомобильные тормозные системы

Ранние автомобильные тормоза были удивительно примитивны по сегодняшним меркам. Вот простая система с трением 1910 года, изобретенная американцем Джоном Ставарцем.

Когда вы нажимаете на рычаг тормоза (обозначен на картинке желтым цветом), под заднее колесо (обозначено коричневым цветом) заезжает огромная тормозная колодка (синего цвета).

По сути, автомобиль садится на колодку-башмак, зубья которого сцепляются с дорожной поверхностью, в результате чего машина начинает замедляться и в конечном итоге остановится.

Большинство автомобилей имеют два или три разных типа тормозных систем

Обратите внимание на передние колеса вашей машины. За колесным диском вы увидите тормозные диски

Когда водитель нажимает педаль тормоза, с двух сторон тормозного диска зажимаются тормозные колодки из износостойкого материала.

В результате трения колодок с тормозными дисками образуется тепло, также снижается кинетическая энергия автомобиля, который в итоге начинает замедление. Как видите, тот же принцип, как и в мотоциклах и даже в велосипедных тормозах.

У некоторых автомобилей дисковые тормоза есть и на задних колесах. Но у многих автомобилей до сих пор на задних колесах установлены барабанные тормоза, которые работают несколько иначе. Вместо диска в таких тормозах используется тормозной барабан, внутри которого в полой области установлены также тормозные колодки, которые с помощью пружин и тормозных цилиндров при нажатии водителем педали тормоза прижимаются к поверхности барабана.

Ручной тормоз автомобиля тормозит задние колеса. Ручной тормоз активируется с помощью ручника расположенного внутри машины. Правда, по сравнению с нажатием педали тормоза, ручной тормоз менее эффективный и менее сильный.

У ускоряющего автомобиля есть масса энергии и когда вы активируете тормоза (неважно какие — барабанные, дисковые или ручной тормоз), то эта энергия превращается в тепло в результате трения тормозных колодок с барабанами или тормозными дисками. Естественно из-за сильного трения барабаны и тормозные диски могут нагреваться до 500 °C и более! Вот почему барабаны или диски должны быть сделаны из таких материалов, которые не будут плавиться при высоких температурах

Например,для изготовления тормозных дисков, барабанов и тормозных колодок идеально подходят дорогие сплавы металлов, композиты или керамика

Естественно из-за сильного трения барабаны и тормозные диски могут нагреваться до 500 °C и более! Вот почему барабаны или диски должны быть сделаны из таких материалов, которые не будут плавиться при высоких температурах. Например,для изготовления тормозных дисков, барабанов и тормозных колодок идеально подходят дорогие сплавы металлов, композиты или керамика.
