Система вентиляции картера двигателя: устройство, принцип работы, основные неисправности

Как проверить работоспособность системы?

Самый простой способ проверить воздухообмен в квартире или в доме – приоткрыть в одной из комнат окно и поднести к вентиляции тонкий лист бумаги. При нормальной силе тяги он удержится на решетке. Такая проверка носит довольно приблизительный характер.


Нежелательно проводить тестирование, используя спички или свечи. В каналах может присутствовать газ, а даже его минимальное количество способно спровоцировать взрыв или пожар

Определить работоспособность системы более точно помогут расчетные таблицы и анемометр – специальное устройство, измеряющее скорость движения воздуха. После замеров в таблицу вносятся значения прибора и параметры сечения отверстия. В результате получается цифра, показывающая количество воздуха, проходящего через шахту за час.

Анемометр быстро измеряет скорость движения объекта обработки кондиционера в вентиляционных шахтах и дает возможность точно оценить качество работы вентиляционного оборудования

Нормальные значения циркуляции воздуха в квартире:

  • кухня – 60 м³/ч;
  • ванная и туалет – 25 м³/ч.

Когда есть реальная скорость движения потока газов, ее можно использовать для определения объема. Для этого не нужны дополнительные таблицы или справочники.

Объем пропускаемого воздуха рассчитывается и без таблиц с применением простой формулы:

Q = V x S x 360,

Где:

  • S – площадь сечения отверстия;
  •  V – показание, взятое с анемометра.

Выходит, что при скорости в 22 м³/ч и площади сечения 110 мм количество пропускаемых газов будет равняться: 22х110х360=871,2 м³.

Принцип работы клапана вентиляции картерных газов ДВС

Система вентиляции картерных газов (СВКГ) устроена несложно, принципы ее работы очень простой. Внутреннее пространство двигателя соединяется с впускным коллектором шлангом, и под действием разрежения скопившиеся в моторе КГ изнутри забираются во впускной тракт, затем попадают в цилиндры. Клапан вентиляции картерных газов (КВКГ) имеет однополярную направленность, он позволяет газам двигаться только в одном направлении (из картера во впускной коллектор), не пуская их обратно.

СВКГ – это по сути дела тот же самый сапун, который имеется в коробке переключения передач, автомобильных мостах. Но если в трансмиссии клапан открывается, выпуская скопившиеся КГ в окружающую атмосферу, то в моторе они под действием разряжения удаляются быстрее и эффективнее в самом ДВС. Можно привести пример – на движках ЗМЗ-24 раньше использовалась вентиляция открытого типа, и через отводную трубку в крышке толкателей КГ выходили наружу (на рисунке внизу обозначена стрелкой).

С 1977 года стала применяться принудительная СВКГ закрытого типа – через шланг, идущий с клапанной крышки ДВС, газы стали отводится под карбюратор. За счет принудительной СВКГ:

  • уменьшается выброс вредных веществ в атмосферу;
  • более эффективно снижается давление внутри картера, поэтому не выдавливаются сальники и прокладки;
  • движок не «задыхается», работает с нормальной отдачей.

В классической схеме СВКГ присутствует два отвода газов из двигателя во впускной тракт:

  • один из них прямоточный;
  • другой – принудительного типа.

Также в качестве примера можно рассмотреть систему двигателя ЗМЗ-402, на рисунке внизу видно, что с клапанной крышки газы через толстый патрубок поступают непосредственно в карбюратор, а через нижний – в сам впускной коллектор, минуя устройство, которое создает необходимую пропорцию воздуха с топливом.

Как провести сборку двигателя по этапам

Чтобы автомобиль смог нормально работать, важно правильно собрать двигатель. Для этого следует ознакомиться с инструкцией по сборке:

Для этого следует ознакомиться с инструкцией по сборке:

Заменяем все непригодные уплотнители и кольца маслоотделителя, после чего промазываем их маслом.
Закрепляем маслоотделитель на двигательный блок, после чего затягиваем его при помощи болтов. Нижний болт закручивается руками, а не отвёрткой

При этом важно помнить, что во время закрепления уплотнения могут соскочить.
Надеваем на маслоотделитель шланги, не забыв обязательно закрепить их новыми хомутами. Затем прокладываем их так, чтобы они были без изломов.
На штуцерах затягиваем хомуты.
Теперь требуется закрепить 5 болтов – если необходимо, прокладки на коллекторе заменяются.
Вставляем назад все клапаны, после чего закручиваем их болтами

Теперь требуется аккуратно надеть коллектор на нижние болты, а затем затянуть их.
Следующий шаг – сборка топливной магистрали. На место устанавливаются трубки щупа, прикручивается кронштейн.
Соединяем патрубки, после чего проверяем все крепежи. Затем подключаем форсунки и систему ХХ.

Теперь можно подключать АКБ, а затем проверять работу мотора.

Если автомобиль не будет работать, скорее всего, произошла ошибка в сборке ХХ.

Таким образом, чистка системы же вентиляции картерных газов — обязательное условие нормального и безопасного функционирования вашего «железного друга».

Этапы чистки

При полном засорении системы продува картера можно заметит очень неприятные симптомы. К таковым относятся:

  • понижается мощность мотора;
  • рост уровня расхода топлива, который особенно заметен при городском режиме передвижения;
  • периодическое пропадание педали акселератора;
  • заметны небольшие выделения капель масла на прокладке и манжетах корпуса картера мотора.

Устранить засоры и почистить систему вентиляции можно посредством использования нескольких методов.

Например, в первую очередь, рекомендуется проверить состояние всех рабочих элементов маслоотделителя и клапана на наличие разнообразных отложения продуктов сгорания. Даже в том случае, если незаметно никаких накоплений, провести небольшую чистку не помешает.

Если после этого симптомы засорения не исчезнут, придется промыть шток заслонки

Специалисты обращают внимание на то, что после промывки заслонку необходимо тщательно насухо вытереть. Ее ни в коем случае нельзя смазывать

Чистка системы вентиляции картера проводится такой последовательно действий:

  1. Снять крышку головки блока.
  2. Изъять все сетки, расположенные в крышке головка блока цилиндров.
  3. Промыть все сетки, корпус маслоотделителя и крышку головки БЦ. Для этого можно использовать керосин. Необходимо следить за тем, чтобы керосин не остался в картере. Если этого не удалось избежать, придется провести полную замену масла картера.
  4. Установить сетки посредством их аккуратного проворачивания в крышке. С одной стороны сетки должны упираться в выступ на крышке картера, а с другой — было видно отверстие на корпусе маслоотделителя.
  5. Закрутить крепежные болты.
  6. Проверить, в каком состоянии находятся прокладки крышки СВК. Если заметен их износ или засорение, прокладки необходимо заменить.
  7. Установить крышку на головку блока цилиндров.

Для самостоятельного выполнения этой работы необходимо иметь подходящие инструменты. К ним относятся:

  1. Ядро. С его помощью проводится проверка каналов на присутствие на их стенках отложений или засоров.
  2. Штанга с высоким показателем гибкости. Посредством ее использования облегчается доступ в труднодоступные участки системы, расположенные горизонтально.
  3. Машина щеточная. Если ее нет в наличии, для удаления отложений и засоров не менее результативно можно использовать ручную щетку.
  4. Канальный пробойник. С его помощью можно упростить удаление засоров. Для создания пробойников можно применять кирпич или любой строительный мусор.

Если говорить о периодичности очистки системы картерной вентиляции, она зависит от системы двигателя. Оптимальный срок очистки составляет 1 раз на протяжении 6 — 7 месяцев. При частой эксплуатации транспортного средства, срок необходимо уменьшить до 4 — 5 месяцев.

Ориентиром на необходимость проведения чистки служат в первую очередь фильтры тонкой очистки топлива. Как только на их стенках станут заметны загрязнения или отложения, пора приступать к проведению чистки СВК.

Прибор для измерения картерных газов

Монометром можно измерить давление, нормальные показатели не должны превышать 60 миллиметров ртутного столба. Вначале убеждаются, нет ли засора в трубке сапуна. Также проверяют уровень масла в двигателе. Модель измерительного прибора подбирают, исходя из мощности и типа двигателя

Важно убедиться, что аппарат подходит по диаметру калиброванного отверстия

В машинах с вентиляционной системой закрытого типа необходимо отсоединить трубку сапуна. На канал внутри впускного коллектора ставят заглушку. Манометр присоединяют к кончику трубки. К самому аппарату подключают датчик давления.

Двигатель должен поработать с нагрузкой и с частотой вращения, при которой достигается номинальная мощность. Нужно дождаться, пока выровняются показания манометра.

Манометр

После стабилизации прибора, записывают результаты. Затем можно снять прибор, вытащить заглушку и заново подсоединить трубку.

Важно учитывать, что на двух моторах с одинаковым рабочим объемом расход газов может отличаться. Такая ситуация возможна, когда у рассматриваемые модели дифференцируются по показателям работы на единицу времени и вращающему моменту

Расход картерных газов в машинах с дизельным двигателем
Мощность двигателя от 280 до 450 литров
Объемный расход картерных газов на режиме холостого хода 4-120 л/мин
Объемный расход в режиме номинальной мощности 140-130 л/мин
Массовый расход в режиме холостого хода 0,7-5 г/ч
Массовый расход на режиме номинальной мощности 5-10 г/ч

Самодельный прибор для измерения картерных газов

Используя подручные материалы, можно измерить давление картерных газов, выраженное в литрах в минуту. Операцию удобнее выполнять с помощником. Понадобятся следующие материалы:

  • Часы с секундной стрелкой или секундомер.
  • Большое ведро или таз.
  • Садовый шланг длиной не менее 1,5 метров.
  • Пластиковая канистра для воды объемом 5-6 литров.

Вначале нужно отключить и заглушить продувочные шланги. Далее потребуется набрать немного воды в таз. Канистру заполнить доверху водой и закрыть крышкой. Теперь ее нужно перевернуть, поставить в таз и аккуратно открыть крышку.

Запускается двигатель. Один конец шланга подключают к маслозаливной горловине, другой загибают вверх и опускают в канистру

Когда газы начнут выходить, важно сразу засечь время по секундомеру. Если движок работает нормально, показатели не должны превышать 20л/мин

Прибор для измерения картерных газов

Монометром можно измерить давление, нормальные показатели не должны превышать 60 миллиметров ртутного столба. Вначале убеждаются, нет ли засора в трубке сапуна. Также проверяют уровень масла в двигателе. Модель измерительного прибора подбирают, исходя из мощности и типа двигателя

Важно убедиться, что аппарат подходит по диаметру калиброванного отверстия

В машинах с вентиляционной системой закрытого типа необходимо отсоединить трубку сапуна. На канал внутри впускного коллектора ставят заглушку. Манометр присоединяют к кончику трубки. К самому аппарату подключают датчик давления.

Двигатель должен поработать с нагрузкой и с частотой вращения, при которой достигается номинальная мощность. Нужно дождаться, пока выровняются показания манометра.

Манометр

После стабилизации прибора, записывают результаты. Затем можно снять прибор, вытащить заглушку и заново подсоединить трубку.

Важно учитывать, что на двух моторах с одинаковым рабочим объемом расход газов может отличаться. Такая ситуация возможна, когда у рассматриваемые модели дифференцируются по показателям работы на единицу времени и вращающему моменту

Расход картерных газов в машинах с дизельным двигателем
Мощность двигателя от 280 до 450 литров
Объемный расход картерных газов на режиме холостого хода 4-120 л/мин
Объемный расход в режиме номинальной мощности 140-130 л/мин
Массовый расход в режиме холостого хода 0,7-5 г/ч
Массовый расход на режиме номинальной мощности 5-10 г/ч

Самодельный прибор для измерения картерных газов

Используя подручные материалы, можно измерить давление картерных газов, выраженное в литрах в минуту. Операцию удобнее выполнять с помощником. Понадобятся следующие материалы:

  • Часы с секундной стрелкой или секундомер.
  • Большое ведро или таз.
  • Садовый шланг длиной не менее 1,5 метров.
  • Пластиковая канистра для воды объемом 5-6 литров.

Вначале нужно отключить и заглушить продувочные шланги. Далее потребуется набрать немного воды в таз. Канистру заполнить доверху водой и закрыть крышкой. Теперь ее нужно перевернуть, поставить в таз и аккуратно открыть крышку.

Запускается двигатель. Один конец шланга подключают к маслозаливной горловине, другой загибают вверх и опускают в канистру

Когда газы начнут выходить, важно сразу засечь время по секундомеру. Если движок работает нормально, показатели не должны превышать 20л/мин

Вентиляция картера двигателя

Вентиляция картера предназначена для удаления картерных газов, образующихся в результате прорыва продуктов сгорания топлива через зазоры между гильзой и поршневыми кольцами и их взаимодействия с парами масла.

В газах содержатся загрязняющие масло серистые соединения и пары воды, которые образуют серную и сернистую кислоты, значительно ухудшающие качество масла. Пары воды вызывают вспенивание масла и образование эмульсии, что затрудняет поступление масла к трущимся поверхностям. Прорвавшиеся в картер газы повышают в нем давление, что может вызвать утечку масла через уплотнения картерного пространства.

Недопустимо также проникновение газов под капот двигателя, а затем в кузов и кабину автомобиля, так как содержащиеся в газах вредные вещества опасны для пассажиров и водителя. Отсос картерных газов уменьшает старение масла, а также, создавая разрежение в поддоне, предотвращает возможность утечки масла через уплотнения.

В автомобильных двигателях применяется вентиляция картера двух типов:

  • открытая – с отводом картерных газов в окружающую среду;
  • закрытая – с отсасыванием газов во впускную систему двигателя.

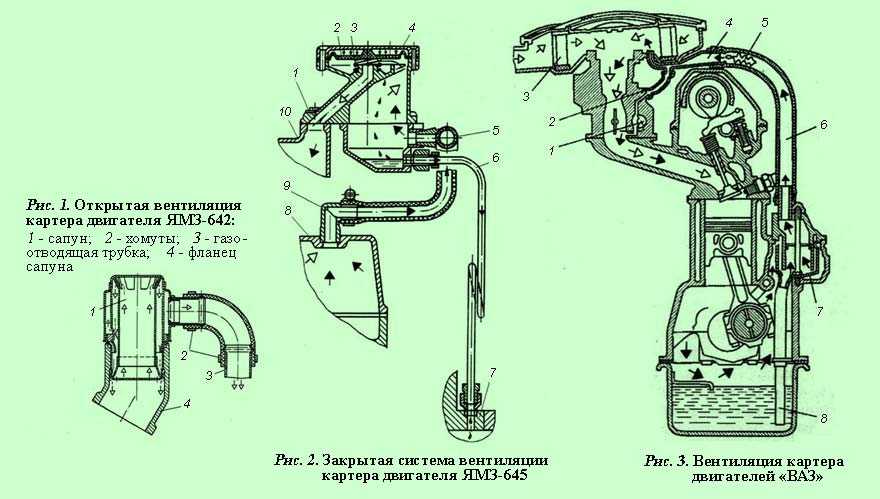

Открытая вентиляция (рис. 1) осуществляется под действием разрежения, возникающего в газоотводящей трубке вследствие относительного перемещения воздуха при движении автомобиля. Чтобы вместе с картерными газами не уносились частицы масла применяется специальный сапун лабиринтного типа, на стенках которого масляные капли оседают и стекают в поддон.

Недостатком открытой системы вентиляции картера является ее низкая эффективность, а также отравление окружающей среды вредными для здоровья человека и живой природы веществами.

В закрытых системах газы могут отводиться в воздухоочиститель до карбюратора или непосредственно во впускной трубопровод. Отвод газа через воздухоочиститель не создает требуемой интенсивности отсоса при минимальных частотах вращения коленчатого вала и полной нагрузке.
Кроме того, проход картерных газов через карбюратор вызывает осмоление его каналов, жиклеров и подвижных деталей. Поэтому более предпочтительной является система с отсосом газов непосредственно во впускной трубопровод двигателя, в котором всегда имеется разрежение.

Система вентиляции, показанная на рис. 2, работает следующим образом: под действием разрежения во впускном трубопроводе 10 картерные газы поднимаются вверх и через угольник 9 и шланг 5 попадают в корпус маслоотделителя, закрытый крышкой 1.
Между крышкой и корпусом находится резиновая мембрана 2, поджимаемая пружиной 3 к корпусу. Оседающие на дне корпуса маслоотделителя частицы масла по трубке 6 сливаются в картер двигателя.

С помощью мембраны 2, которая находится с одной стороны, под давлением атмосферного воздуха, а с другой – под давлением картерных газов и пружины, в картере поддерживается избыточное давление.

На рис. 3 показана схема вентиляции картера карбюраторного двигателя автомобилей марки «ВАЗ».
Здесь картерные газы отсасываются через маслоотделитель 7 и шланг 6 в вытяжной коллектор 4 воздушного фильтра 3. Из вытяжного коллектора на холостом ходу и при малых нагрузках двигателя (когда разрежение в воздушном фильтре невелико) картерные газы поступают через шланг 2 и золотник 1 под дроссельные заслонки карбюратора.

При остальных режимах работы двигателя картерные газы поступают в карбюратор через воздушный фильтр 3. В маслоотделителе 7 масло выделяется и по отводной трубке 8 стекает в масляный поддон.
Пламегаситель 5 предотвращает проникновение пламени в картер двигателя при возможных вспышках в карбюраторе.

***

Учебные дисциплины
  • Инженерная графика
  • МДК.01.01. «Устройство автомобилей»
  •    Карта раздела
  •       Общее устройство автомобиля
  •       Автомобильный двигатель
  •       Трансмиссия автомобиля
  •       Рулевое управление
  •       Тормозная система
  •       Подвеска
  •
  •       Кузов
  •       Электрооборудование автомобиля
  •       Основы теории автомобиля
  •       Основы технической диагностики
  • Основы гидравлики и теплотехники
  • Метрология и стандартизация
  • Сельскохозяйственные машины
  • Основы агрономии
  • Перевозка опасных грузов
  • Материаловедение
  • Менеджмент
  • Техническая механика
  • Советы дипломнику
Олимпиады и тесты
  • «Инженерная графика»
  • «Техническая механика»
  • «Двигатель и его системы»
  • «Шасси автомобиля»
  • «Электрооборудование автомобиля»

Зачем регулярно проверять клапан принудительной вентиляции картера

Клапан принудительной вентиляции картера (PCV), отводит отработанные газы из картера двигателя, перенаправляя их обратно во впускной канал.

Вы даже не представляете, насколько важно его регулярное техническое обслуживание, так как неисправный клапан PCV может нарушить работу двигателя и внутренних компонентов. Если он блокируется или забивается, давление в картере увеличивается до уровня, который приводит к утечкам, а соответственно и повышенному расходу масла

Если он блокируется или забивается, давление в картере увеличивается до уровня, который приводит к утечкам, а соответственно и повышенному расходу масла.

Также неработающая система вентиляции, приводит к накоплению нагара на впускных клапанах.

Если клапан PCV или шланги заблокированы, из-за повышенного давления масло из картера будет выталкиваться в камеры сгорания, что приведет к сгоранию масла в цилиндрах и синем выхлопным газам.

Большинство клапанов PCV изготовлены из пластика с пружиной внутри.

Как вы можете себе представить, любой пластик изнашивается через 10 лет, а тем более установленный таком горячем месте, как блок двигателя.

Обслуживание клапана PCV не трудная задача, но иногда доступ к нему может быть затруднён, в зависимости от конструкции двигателя.

Обычно он расположен на крышке головки блока, не далеко от горловины для заливки масла.

Иногда на более новых автомобилях с турбонаддувом клапан PCV расположен внутри шланга и его будет довольно трудно найти.

Негативные факторы нерабочей системы вентиляции

Не функционирующая система принудительной вентиляции картера, влияет на работу всего двигателя, а в частности:

— повышение давления в картере двигателя

— повреждения сальников или прокладок

— утечки моторного масла

— увеличение потребления масла

— влага и отложения в картере

— скачки оборотов двигателя, и возможно черный дым

— обеднённая воздушно-топливная смесь

— наличие моторного масла в клапане или шланге вентиляции картера

— жёсткий запуск двигателя

— загорается индикатор «ЧЕК»

— грубая работа двигателя на холостом ходу

— пропуски двигателя на холостом ходу

Как видите, обслуживание клапана PCV важнее, чем вы думаете.

Как проверить, не сломан ли клапан PCV?

Есть несколько способов проверить, рабочий ли клапан PCV, как визуально осмотрев его, так и не снимая с автомобиля.

Откройте масляную крышку при работающем двигателе

Этот метод хорош тем, что вы можете диагностировать неисправный клапан PCV, не извлекая его. Дайте двигателю поработать на холостом ходу и снимите крышку заливки масла.

Если вы чувствуете, что масляная крышка всасывается в двигатель, и её трудно снять, у вас слишком много вакуума внутри картера, что скорее всего, вызвано неисправным клапаном PCV.

Если вы снимаете масляную крышку и чувствуете, что она отрывается от двигателя, у вас слишком высокое давление, а это часто вызвано плохим клапаном PCV. (Однако это также может быть вызвано другими проблемами, такими как изношенные поршневые кольца, но намного дешевле сначала проверить клапан PCV).

Визуально проверьте клапан PCV и пружину

Если вы чувствуете, что у вас слишком много вакуума или слишком высокое давление внутри клапана PCV, но вы не можете обнаружить утечки. Снимите клапан PCV с вашего автомобиля и проверьте его визуально, чтобы увидеть, нет ли каких-либо повреждений на клапане или пружине.

Проверьте, целостность шлангов

Иногда, когда шланги изнашиваются, они могут полопаться, что приведет к увеличению расхода масла и повышению давления внутри картера.

Общие коды неисправностей, связанные с клапаном PCV

При неисправности клапана PCV появляются некоторые распространенные коды неисправностей. Помните, если вы видите эти коды неисправностей, это 100% что система вентиляции картера вышла из строя. Конечно эти коды могут быть связанны и с другими вещами, но всегда лучше начать с клапана.

P052E — функционирование клапана вентиляции картера

P0171 — обеднённая воздушно-топливная смесь

P0300 — случайные / множественные пропуски зажигания (воспламенения) в цилиндре

P053A — подогреватель сапуна вентиляции картера — обрыв цепи.

Источник

Конструкция

В современных автомобилях система вентиляции картерных газов имеет более сложное устройство. Она состоит:

Маслоотделитель

Предназначен для отделения паров масла от газов. Это нужно, чтобы не засорять впускной коллектор, его элементы маслом. Тем более, попадание его в цилиндры во время сгорания топлива ничего хорошего не принесет, нарушается качество топливной смеси и т.д.

Бывают двух типов:

  • Тангенциальный или центробежного типа;
  • Лабиринтовый.

Первый тип имеет форму конуса или цилиндра. Имеет два патрубка вверху и один внизу. В верхней части к маслоотделителю подсоединяются шланги с картера двигателя к одному входному штуцеру. Второй выходной – это выход, к нему крепится шланг, отводящий газы без масляных паров к клапану вентиляции. Нижний патрубок – слив отделенного масла в маслоприемник (картер).

Картерные газы поступают в маслоотделитель во входной патрубок. В корпусе им задается тангенциальное движение, они закручиваются по спирали относительно центральной оси отделителя. За счет центробежных сил и того, что масло тяжелее газа, первое оседает на стенках прибора. Газы поднимаются вверх и через выходной штуцер идут дальше по системе. Масло стекает вниз, возвращаясь в мотор.

Клапан вентиляции картерных газов

Он нужен для контроля подачи выхлопных газов из картера во впускной коллектор двигателя. Так как там образуется большое разряжение, то через систему патрубков может создаваться вакуум в картере двигателя. Значит, еще больше газов будут пробиваться в картере. Плюс ко всему, вероятность «засосать» пары топлива в картер увеличивается в разы.

Клапан, в зависимости от нагрузки двигателя, открывается, при маленьком разряжении в коллекторе и закрывается при большом. Давление в картере мотора повышается, клапан приоткрывается. Газы «высасываются» во впуск, снижая давление. Если создается вакуум, то клапан закрывается, перекрывая отсос газов из картера во впускной коллектор. Так регулируется подача выхлопных газов через систему вентиляции картера двигателя, поддерживается небольшое разряжение. Более подробно смотрите на видео:

Замена КВКГ

Заменить клапан несложно практически на любом легковом автомобиле, но у каждой модели двигателя СВКГ имеет свои конструктивные особенности. Рассмотрим для примера, как меняется КВКГ на моторе М54 В22, марка машины – BMW пятой серии в кузове E39. Клапан КВКГ находится под впускным коллектором спереди ДВС, и чтобы до него добраться, необходимо снимать:

  • электронную дроссельную заслонку;
  • регулятор холостого хода.

Для удобства можно снять и сам впускной коллектор, но тогда работа получается достаточно трудоемкой, к тому же придется приобретать коллекторные прокладки. После того, как доступ к клапану обеспечен, отсоединяем от КВКГ шланги и демонтируем само устройство. Производим установку нового механизма, устанавливаем все детали на свои места.

Как очистить систему вентиляции картера на ВАЗ 2110-ВАЗ 2112?

Примечание! Перед тем как приступить к работе, снимите корпус воздухофильтра, так как он мешать сильно будет, если Вы не умеете это делать, то ознакомьтесь со статьёй, под названием: «Замена корпуса воздушного фильтра на десятках»!

Снятие: 1) Тяжелее всего снимать крышку ГБЦ остальные же детали которые относятся к системе вентиляции (А это в основном шланги), снять проще простого, в общем начнём, сперва разъединить провода будет нужно между собой, а именно верхние разъёмы (см. фото 1) и нижние разъёмы (Указаны красной стрелкой), как только это будет сделано, снимите разъёмы, для этого сожмите пальцами две защёлки на одном разъёме и снимите его (см. фото 2) и то же самое проделайте с другим разъёмом, просто не сняв, они мешать будут, да и вообще крышку ГБЦ Вы без снятия этих разъёмов не снимите, потому что провода просто не дадут это сделать, оба разъёма сидели на кронштейнах, поэтому отверните болты их крепления и снимите оба кронштейна с крышки ГБЦ, более подробно как это сделать, смотрите на фото 3 и 4 ниже.

2) Теперь выпускной коллектор снимите с крышки ГБЦ, он крепится на болтах и кстати, когда Вы его снимите, замените все уплотнительные кольца, во-первых они стоят не дорого и во-вторых после замены, Вы будете 100% уверены в том, что воздух нигде пропускать коллектор не будет, так как кольца то новые будут стоять, более подробно как это сделать, Вы можете вычитать в статье под названием: «Замена ресивера на 16 клапанном автомобиле».

3) Затем приступайте к снятию шлангов, они держаться за счёт хомутов, хомуты ослабляются при помощи отвёртки или гаечных ключей если отвёрткой не удобно работать, все хомуты которые Вам нужно будет ослабить и все шланги которые Вам нужно будет снять, Вы можете увидеть на фотографиях чуть ниже:

Примечание! Снятые шланги промойте при помощи бензина или керосина, потом их нужно просушить на солнце и если есть возможность, то ещё продуйте сжатым воздухом их (Компрессором например), перед установкой убедитесь что шланги сухие, при необходимости вытрете их на сухо при помощи тряпки и кстати, все те места куда шланги подсоединяются, тоже тряпочкой аккуратно прочистите и удалите всю грязь с них!

4) Когда всё будет закончено, снимите крышку с Головки Блока Цилиндров, она крепится на пятнадцати болтах, данные болты выкручиваются торцевым ключом или накидной головкой и воротком «на 8», потом отвёрткой крышка отделяется от ГБЦ и снимается с автомобиля, удобней всего её отделять от ГБЦ в тех местах, где специальные выступы есть для этого, один из таких выступах указан синей стрелкой.

5) После того как крышка ГБЦ у Вас будет на руках, гаечным ключом или накидным, отверните шесть болтов которые сепаратор крепят к ней (Несколько болтов указано на большом фото) и отсоедините его от крышки (см. маленькое фото).

Примечание! Данный сепаратор является неотъемлемой частью системы вентиляции картерных газов, в нём есть такая деталь как маслоотражатель, чтобы его вытащить, сжать боковые фиксаторы будет нужно при помощи пассатижей (см. фото 1,2), на маслоотражатели будет установлено резиновое уплотнительное кольцо, его подцепив отвёрткой, тоже снять нужно (см. фото 3,4) и заменить его на новое, если такое кольцо трудной найти в автомагазинах, тогда разрешается не менять его если оно будет в нормальном состоянии, а именно: Оно не должно быть сильно обжато, резина не должна загрубеть и потерять свою эластичность, а так же на кольце не должно быть трещин и другого рода повреждений!

Установка: Установка всех деталей производится в обратном порядке снятию, но перед установкой, всё промойте тщательно бензином или керосином, к самой крышке ГБЦ это тоже относится, на ней не должно быть грязи, а так же зачистите от старого герметика (Отвёрткой или мелкозернистой шкуркой) поверхность куда крышка ГБЦ устанавливается, после зачистки, обезжирьте её и нанесите новый герметик, так как это показано на маленьком фото ниже:

Дополнительный видео-ролик: Интересный ролик, который немного даст Вам дополнительной информации по системе вентиляции картерных газов, расположен чуть ниже:

Источник

Какие внутренние и внешние факторы влияют на износ вентиляции

Забитые шланги становятся причиной выдавливания сальников. За счет повышенного давления, масло протекает сквозь уплотнения коленчатого вала и клапанной крышки. Возможно вылетание щупов.


Изношенная вентиляционная система

Когда повреждены шланги, может засасываться воздух. Это приводит к снижению динамических характеристик. Клапан отправляет газы к двигателю, а нагар вместе с маслом засоряет дроссельную заслонку. При ремонте нельзя убирать кронштейны, за счет них шланг фиксируется под наклоном. Иначе конденсат, образующийся зимой, не сможет стекать, а заморозится и забьет магистраль.

Неисправность: засорилась система вентиляции картера двигателя

Многие автовладельцы имеют смутное представление о системе вентиляции картера двигателя своего автомобиля. Так как длительное время, пока автомобиль имеет небольшой пробег, она работает незаметно, ни чем не выдавая своего существования. Спустя годы и (или) сотню тысяч пробега система вентиляции постепенно засоряется выдавая первые признаки своей неисправности.

Признаки неисправности: засорилась система вентиляции картера двигателя

Выгоняет моторное масло из двигателя под сальники и прокладки

Так как система вентиляции отвечает за своевременное и эффективное удаление газов из картера двигателя в его впускной тракт, то малейшее сужение ее каналов по причине появления в них отложений приводит к повышению давления в картере и в самом двигателе. Повышенное давление заставляет моторное масло сочиться под сальники коленчатого и распределительного валов, прокладку поддона, прокладку клапанной крышки, пробку маслозаливной горловины. Замена сальников и прокладок в такой ситуации проблемы течи масла не решает.

Масло в корпусе воздушного фильтра двигателя (для карбюраторных двигателей)

По описанной выше причине повышенного давления в картере двигателя находящееся в нем моторное масло начинает активно выбрасываться вместе с газами под клапанную крышку и далее в корпус воздушного фильтра. Забивая фильтрующий элемент и жиклеры карбюратора.

Повышение расхода моторного масла

Так как моторное масло начинает активно выбрасываться во впускной тракт двигателя и догорать в камерах сгорания, соответственно растет его расход. Сначала практически незаметный он постепенно растет по мере засорения системы вентиляции.

Замасливание электродов свечей зажигания

По причине попадания моторного масла во впускной тракт двигателя и далее в камеры сгорания происходит замасливание электродов свечей зажигания. Свечи начинают работать с перебоями, двигатель троит на холостом ходу, появляются провалы и рывки в движении, сизый дым из глушителя.

Причины неисправности: засорилась система вентиляции картера двигателя автомобиля

Большой пробег автомобиля

Рано или поздно система вентиляции картера двигателя перестает эффективно справляться со своими обязанностями так как ей все время приходится иметь дело с картерными газами, несущими в себе частицы масла, сажи и пр. Все это со временем забивает маслоотделитель системы и оседает в виде сажевого налета на стенках ее шлангов и трубок.

Применение некачественных масел

Ускорить процесс засорения системы вентиляции картера может постоянная эксплуатация двигателя автомобиля на низкокачественном и (или) неподходящем для данного двигателя моторном масле. Количество сажевых отложений в таком случае возрастает в разы.

Износ поршневой группы двигателя

Изношенная поршневая группа двигателя автомобиля (кольца, поршни, цилиндры) позволяет большому объему газов из камер сгорания прорываться в картер, повышая в нем давление и способствует наступлению негативных последствий.

Что делать если имеются признаки засорения системы вентиляции картера двигателя?

Сменить моторное масло на соответствующее и качественное.

Проверить компрессию в цилиндрах двигателя, чтобы определить степень износа его поршневой группы.

Примечания и дополнения

На двигателях, у которых позволяет конструкция системы вентиляции, существует практика устранения негативных последствий засорения системы вентиляции и износа поршневой , заключающаяся в выводе основного шланга системы под двигатель. Картерные газы при этом выбрасываются в атмосферу. Так как они ядовиты, то страдает экология.

Для чего нужна система вентиляции картера двигателя? Система предназначена для удаления газов из картера двигателя в его впускной трубопровод, что предотвращает повышение их давления и как следствие течь масла под сальники и уплотнения. Помимо этого дожигание вредных картерных газов приводит к снижению токсичности выхлопа.

Система вентиляции картера закрытого типа. С принудительным удалением газов (за счет разрежения во впускном трубопроводе). Отбор газов производится через маслоотделитель, очищающий их от частиц моторного масла. Удаление газов производится по двум контурам (основного и холостого хода).

Пример: устройство системы вентиляции картера двигателя автомобиля.

1. Картер двигателя.

3. Шланг от сапуна к патрубку клапанной крышки.

4. Маслоотделитель под клапанной крышкой.

5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.

6. Штуцер с жиклером на блоке дроссельной заслонки.

7. Толстый шланг от клапанной крышки к впускной трубе.

Источник

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
