Ошибка р0134 говорит о полном отсутствии сигнала с датчика кислорода

Причины ошибки

Медленный отклик кислородного датчика авто возникает по разным причинам, наиболее распространенными среди которых являются:

  • загрязнение, выход кислородного датчика из строя или нарушение его цепей;
  • возникновение неполадков в работе бензоноса, форсунок, улавливателей паров топлива, а также других элементов топливной системы;
  • проблемы с герметизацией впускного или выпускного коллектора;
  • некорректная передача сведений от лямбда-зонда к электронному блоку управления из-за повреждений проводки или окисления контактов;
  • неправильное давление топлива;
  • загрязнение датчика массового расхода воздуха;
  • забивание отверстий кислородного датчика сажей или нагаром.

Как устранить ошибку P0031?

Чтобы исправить код P0031, вам необходимо правильно поставить диагноз. Для этого вам нужно проверить проводку и разъёмы, ведущие к датчику кислорода.

Также, если у вас есть реле нагревателя и предохранитель, вы можете проверить их. Используйте цифровой мультиметр, чтобы:

  • проверить наличие 12 вольт на входе цепи нагревателя (для этого отсоедините датчик и проверьте напряжение на разъёме);
  • проверьте непрерывность цепи заземления;
  • измерьте сопротивление цепи нагревателя (проверяет сам датчик);
  • измерьте сопротивление и напряжение проводки.

Посмотрите руководство по техническому обслуживанию, чтобы узнать правильные характеристики (вольт, Ом) для вашего автомобиля. На некоторых автомобилях Toyota этот код срабатывает, когда сопротивление цепи нагревателя ниже 0,8 А.

С учетом вышесказанного, общим способом исправления этой ошибки является замена датчика кислорода № 1 на блоке 1.

Пожалуйста, имейте ввиду, что рекомендуется установка датчиков OEM (оригинальное оборудование). ДК послепродажного обслуживания могут быть менее надежными и более низкого качества (не всегда, но часто).

Что делать, если возникла ошибка P0134

Для устранения ошибки P0134, сообщающей о потере сигнала с датчика кислорода, потребуется провести диагностику цепи питания датчика и проверить его непосредственно. Для этого автомобиль необходимо поставить на «яму» или эстакаду. Начать проверку рекомендуется с диагностики проводки. Если с ней проблем нет, а контакты не окислены, можно переходить непосредственно к проверке исправности датчика.

Перед тем как приступать к диагностике датчика вольтметром, нужно его визуально осмотреть. Если имеются неисправности с нагревателем датчика или смесь излишне обогащена, на датчике будут следы сажи, которая часто засоряет элемент, вследствие чего он выходит из строя. Еще одной распространенной причиной поломки лямбда-зонда является повреждение его свинцом, излишне содержащимся в используемом бензине. Если же на датчике кислорода присутствуют белые отложения, это говорит о плохих присадках в используемом топливе.

Если внешний осмотр датчика кислорода не помог выявить проблему, можно переходить к его проверке вольтметром. Диагностика датчика кислорода происходит следующим образом:

  1. Двигатель автомобиля необходимо прогреть до рабочей температуры;

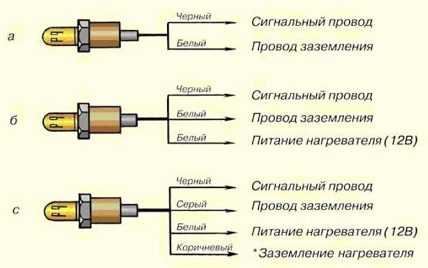

  2. Далее щупы мультиметра, переведенного в режим вольтметра, подключаются между сигнальным проводом и проводом массы;
  3. Обороты двигателя автомобиля повышаются до 2500-3000 за минуту.

В момент проведения теста необходимо следить за показателями сигнала с датчика кислорода. Полученные данные сравниваются с эталонными значениями, приведенными в книге по технической эксплуатации автомобиля. Обычно, сигнал должен варьироваться от 0,2 до 0,9 Вольт.

Обратите внимание: В редких ситуациях выход из строя датчика может быть связан не с отсутствием изменения сигнала или его варьированием в неправильных значениях, а с медленным откликом лямбда-зонда. Считается, что каждую секунду должно происходить изменение показаний измерения на прогретом двигателе

Согласно общему правилу, датчик кислорода необходимо менять каждые 100 тысяч километров пробега. Поэтому, если возникла ошибка P0134, и пробег машины приближается к 100 тысячам или преодолел данное значение, можно смело менять датчик кислорода без проверки, поскольку вскоре он все равно выйдет из строя.

Не работает цепь подогрева датчика кислорода

Расшифровка ошибки OBD-2 p0140

Код ошибки p0140 появляется, когда сигнал, который посылает второй кислородный датчик не меняется в течении продолжительного времени. Кислородный датчик, или по как его по-другому называют, лямбда-зонд. В ДВС чаще всего находится в количестве двух штук. Первый устанавливается до катализатора и участвует в диагностике выхлопных газов и регулировке топливной смеси, в последствии. Второй устанавливается после катализатора и анализирует его работу. ЭБУ на основе его данных определяет работоспособность катализатора, сравнивая сигналы от первого и второго датчиков.

Работа лямбда-зондов основывается на изменении сопротивления чувствительного элемента под воздействием выхлопных газов. ЭБУ, пропуская через лямбду ток, узнает значение и расшифровывает его.

Проблема со вторым датчиком не так критична, как с первой, так как она имеет минимальное значение в образовании топливовоздушной смеси. Поэтому, передвигаться на автомобиле ошибка p0140 никак не мешает, но все-таки причина ее возникновения может быть в неисправности системы отвода отработанных газов, которую нужно устранить в любом случае.

Изменения в работе двигателя с ошибкой p0140

Любая ошибка, находящаяся в логах ЭБУ, связанная с обеспечением работы ДВС, влияет на его работу, в той или иной степени. Даже такая ошибка как p0140, может вызвать:

  • Незаметное, но все же увеличение расхода топлива.
  • Проблемы с холостыми оборотами.
  • Трудности с запуском.
  • ЭБУ начинает работать в аварийном режиме.

Причины возникновения неисправности и кода ошибки p0140

Чек с кодом ошибки p0140 загорается после двух циклов езды с отсутствием сигнала от лямбда-зонда. Причины появления ошибки могут быть следующие:

  • Загрязнение либо отсутствие катализатора.
  • Неисправность второго датчика кислорода.
  • Трещина в выхлопном коллекторе.
  • Обрыв либо замыкание проводки.
Обзоры. Автоновости. Тест-драйвы
Main Menu
  • Home
  • Советы
  • Ошибка P0140 – отсутствует активность в цепи датчика кислорода

Как устранить ошибку Р0134

Устранения ошибки P0134 заключается в поиске места конкретного обрыва цепи, короткого замыкания либо нарушения контакта электропроводки к датчику кислорода.

Начинать следует с проверки разъема ДК. Сначала разъединяют разъем и проверяют качество контактных зон. Их можно поджать при помощи тонкого шила или толстой иглы. Далее контакты следует обработать при помощи специальных составов или силиконовой смазки в виде спрея.

Далее проверяют место входа жгута проводов непосредственно в корпус ДК. Так как датчик жестко привязан к выхлопной системе автомобиля, которая подвижна относительно кузова авто, в данном месте в процессе движения может произойти облом проводников. Его можно обнаружить тактильно. В случае облома проводника в месте его входа в корпус датчика, скорее всего, ремонт лямбда-зонда невозможен, его следует заменить.

Замену датчика кислорода следует производить обязательно на новый. Нельзя использовать бэушные лямбда-зонды. Они имеют ограниченный ресурс. Даже если бывший в эксплуатировании ДК хранился после демонтажа на складе, его рабочая поверхность может быть разрушена в результате действия паров воды в воздухе. Тем более, неизвестно какой ресурс был у датчика до его демонтажа с рабочего двигателя.

Контроль исправности электропроводки от разъема ДК до блока управления двигателя выполняют методом прозвонки при помощи мультиметра. Для этого необходима схема электрооборудования автомобиля.

Обнаружение возможного короткого замыкания в цепях датчика кислорода лучше производить, контролируя контакты разъема ДК. При этом следует отсоединить разъем блока управления двигателя, чтобы ток щупов мультиметра не привел к отказу блока управления двигателя. Щупы мультиметра последовательно попарно соединяют к контактам разъема. Переключатель режимов мультиметра устанавливают в положение измерения сопротивления на предел 200 Ом. При этом должны звониться только контакты подогревателя лямбда-датчика. Сопротивление подогревателя составляет несколько Ом. Место короткого замыкания устраняют при помощи тщательной изоляции.

В том случае, когда предыдущие действия не принесли результат, можно «подбросить» заведомо исправный датчик кислорода. Возможно, в родном датчике имеется внутреннее повреждение. Оно может быть связано с аварийным случаем, когда ломается рабочий элемент, и ДК выходит из строя мгновенно.

Когда и эта операция не имеет успех, остается только одна, и очень неприятная, причина, а именно, отказ по входным цепям или прошивке в блоке управления двигателя. Такая неисправность случается во время эмуляции при удалении катализатора, коротком замыкании электрооборудования автомобиля. В некоторых ситуациях такой отказ приводит к необходимости замены блока управления двигателя со всеми сопутствующими проблемами.

Ошибки по датчикам кислорода следует обязательно устранять. Наряду с увеличением потребления топлива, ухудшением экологических характеристик, они приводят к преждевременному износу двигателя.

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Сравнить стоимость ОСАГО для своего авто

Выбрать видеорегистратор: незаменимый гаджет для водителя

Некоторые водители предпочитают видеорегистратор в виде зеркала

На каких автомобилях встречается

Такая ошибка как Р0130 может встречаться на автомобилях различных марок, моделей и поколений.

Говорить о том, что у одних машин ошибка Р0130 наблюдается значительно чаще остальных, не приходится. Практически на любом транспортном средстве она может появиться.

Если же выделить машины, владельцы которых активно жалуются на подобную проблему, связанную с низким напряжением в цепи кислородного датчика, стоящего перед катализатором, то тут список будет выглядеть примерно так:

  • Hyundai Solaris.
  • Renault Logan.
  • Skoda Octavia Tour.
  • Opel Insignia.
  • Renault Duster.
  • Lada Priora.
  • Volkswagen Polo Sedan.
  • Lada Kalina.
  • Lada Largus.
  • Chevrolet Niva.
  • Hyundai Accent.
  • Kia Rio и пр.


Замена лямбда-зонда Несколько лучше дела обстоят у более элитных марок, таких как Mercedes или Audi. Но и в их случае ошибка Р0130 совершенно не исключена.

Утверждать о том, что у Приор или Грант от АвтоВАЗа ошибка Р0130 появляется значительно чаще, нежели на автомобилях типа Skoda Octavia Tour или Hyundai Solaris, сложно. Соответствующей статистики нет, и вряд ли будет.

Но вне зависимости от того, на каком именно автомобиле вылезла ошибка Р0130, решение будет всегда одинаковое. Это проведение диагностики и дальнейшее устранение обнаруженных неисправностей.

Причины появления ошибки Р0171

В реальности же это приведет к заливу свечей. Если мотор откровенно перерасходует горючее, троит, простреливает в выхлоп, но ЭБУ при этом «жалуется» на переобедненную смесь, приговор кислородному датчику неминуем. Простейший тестер, подключенный к сигнальному выводу кислородного датчика, покажет напряжение в пределах 0,25В.

Видео: P0171 — бедная смесь. Один из вариантов причины.

1. Неисправности ДМРВ

Отказы ДМРВ к возникновению этой ошибки приводят редко. Принцип работы датчика массового расхода воздуха дает завышение показаний (загрязнения на чувствительном элементе работают как теплоизолятор, что системой впрыска расценивается как рост скорости потока воздуха – то есть увеличение его количества). Более вероятен не «мнимый», а вполне реальный источник лишнего воздуха на впуске.

2. Негерметичность впускного коллектора

Подсос воздуха через трещины, что у пластиковых коллекторов не редкость (у Renault Duster 2.0, например, в 2013-2014 годах их массово меняли по гарантии).Через уплотнения (если снова вспомнить Renault – то это извечная болезнь на 1,6-литровом моторе K4M), через патрубок вакуумного усилителя и так далее. При этом подсос максимален на холостом ходу и на малых нагрузках, когда разрежение в коллекторе больше. При значительном подсосе, который способен вызвать появление ошибки P0171, его даже можно услышать по характерному шипению. Проливка подозрительного места очистителем карбюратора сразу выдаст негерметичность по изменению работы двигателя.

3. Трещины в патрубках вентиляции картера, вакуумного усилителя и прочих, сообщающихся с задроссельным пространством.

4. Проблемы с датчиком температуры воздуха

Автомобили, использующие для расчета наполнения цилиндров датчик абсолютного давления (ДАД или MAP-сенсор), могут иметь проблемы с датчиком температуры воздуха. Поскольку для расчета теоретического наполнения необходима коррекция по температуре, ибо плотность воздуха сильно зависит от его температуры, некорректные данные о ней вызывают и ошибки при расчете времени впрыска – соответственно, и коррекция времени впрыска может выйти за пределы. Если быть точным, то датчик температуры есть и на автомобилях с датчиком массового расхода, но там он сблокирован с ДМРВ, поэтому отдельно мы на нем не останавливались.  Датчик же придется менять в сборе в любом случае, независимо от того, что именно он «посчитал» неправильно – скорость воздушного потока или его температуру.

Помимо традиционного «наколенного» способа диагностики датчика температуры (то есть его отключения для перевода ЭБУ впрыска на обходной алгоритм), можно воспользоваться и тестером. Достаточно найти в Интернете калибровочные данные для своего датчика и измерить его реальное сопротивление.

Надежнее всего измерение в трех точках – опустив датчик в тающий снег или лед из холодильника (0 градусов), кипящую воду (100 градусов) и при комнатной температуре, если  есть термометр. Отклонения более 10% от калибровочных – однозначный показатель к замене датчика температуры воздуха.

5. Механические неисправности системы подачи топлива

Частая причина переобеднения смеси. Негерметичный регулятор давления топлива или «уставший» бензонасос еще до возникновения ошибки P0171 выдают себя трудным запуском, особенно на холодную, провалами при разгоне.

6. Засорения топливной системы

Давно не менявшийся топливный фильтр, забитые форсунки. Особенно на состав топливовоздушной смеси влияет состояние форсунок, так как проходное сечение их распылителей мизерно, и малейшая грязь способна уменьшить его.

Часто на автомобилях сейчас легкосменный топливный фильтр отсутствует как класс – фильтр тонкой очистки устанавливается в модуле бензонасоса. Поэтому просто исключить возможную неисправность, заменив недорогой топливный фильтр, не получится. Форсунки же придется отдавать на проливку – специальный стенд поможет оценить и форму факела распыла, по которой легко увидеть загрязненную форсунку, и измерить реальную производительность форсунок. Например, на иллюстрации ниже очевидно, что вторая форсунка забита.

Ещё кое-что полезное для Вас:

  • Почему мотор начинает троить?
  • Случайные пропуски воспламенения. Ошибка P0300
  • Как проверить генератор со снятием и не снимая с машины

Что делать, если возникает ошибка P0171

Выше было указано, что причин, из-за которых возникает ошибка P0171, достаточно много. Соответственно, первым делом нужно убедиться, что ошибка P0171 единственная на диагностическом сканере, в ином случае, лучше начать устранение с другой указанной ошибки. Например, часто ошибка P0171 сопровождается ошибкой P0134 (отсутствие сигнала датчика кислорода). Устранение ошибки P0134 в такой ситуации позволяет, чаще всего, решить проблему с ошибкой P0171.

Если же ошибка P0171 единственная, которую фиксирует диагностическое оборудование, рекомендуется действовать следующим образом, чтобы от нее избавиться:

  • Проверка, замена или чистка датчика массового расхода воздуха.

    Чаще всего причиной ошибки P0171 является загрязнение датчика расхода воздуха. По причине наличия осадков на чувствительных элементах датчика, он неправильно определяет количество расхода воздуха. Часто проблемы с датчиком расхода воздуха также сопровождаются ошибками P0100 и P0102. Чтобы решить проблему с датчиком расхода воздуха, можно его заменить на новый, либо попробовать почистить датчик от скопившихся загрязнений. Довольно часто на проводе датчика скапливается парафиновый слой из-за загрязнений парами топлива. Чтобы очистить датчик от накопившейся грязи, используйте средство для очистки карбюратора или специальные средства для чистки электроприборов.

  • Проверка наличия утечки вакуума.

    Если датчик массового расхода воздуха не виноват в возникновении ошибки P0171, следует переходить к проверке утечки вакуума. Она может возникать в различных местах: во входном трубопроводе, на выходе корпуса дроссельной заслонки, в прокладке корпуса дроссельной заслонки, в прокладках коллектора, в точках соединения вакуумного шланга и впускного коллектора. Проверить необходимо также и шланги системы вентиляции картера, компоненты системы улавливания паров топлива и заглушки на впускной коллекторе. Система выпуска выхлопных газов, после и до места монтажа датчика кислорода, должна быть герметична, иначе это может приводить к неправильным показаниям со стороны датчика. Найти места утечки вакуума можно при помощи автомобильного сканера, проверяя значения топливной балансировки.

  • Проверка датчика разности давления в системе рециркуляции отработавших газов. Стоит отметить, что данный датчик устанавливается не на всех автомобилях. Но если он присутствует на автомобиле, и при этом пробег двигателя составляет уже больше 80 тысяч километров, обязательно нужно его проверить. Зачастую после 80 тысяч километров пробега на датчике появляются элементы коррозии, которые ведут к его выходу из строя или передаче неверной информации. Обычно датчик заменяется, а не чистится, поскольку восстановить полностью его работу в результате чистки не удается. Стоимость такого датчика около 2000-4000 рублей.
  • Проверка топливной системы. Если не удается обнаружить проблемы с поступлением лишнего воздуха в систему, остается переходить к диагностике вероятности поступления топлива в меньшем количестве, чем требуется. Рекомендуется начать проверку топливной системы с диагностики форсунок. Проверить механические свойства форсунок можно только путем их снятия и диагностики на специальном стенде. Убедившись в исправности форсунок, стоит проверить топливный фильтр на забитость, после чего провести автомобильным сканером тесты давления топлива, напряжения на топливном насосе, значения топливной балансировки. На основании полученных данных, можно сделать выводы о том, какие элементы топливной системы неисправны, после чего устранить проблему или заменить их.

Обратите внимание: Бывают ситуации, когда ошибка P0171 проявляется время от времени, а не “висит” постоянно. Это указывает на проблемы в контакте между жгутом датчика и контроллера, что может быть вызвано повреждением жгута или плохим заземлением контроллера

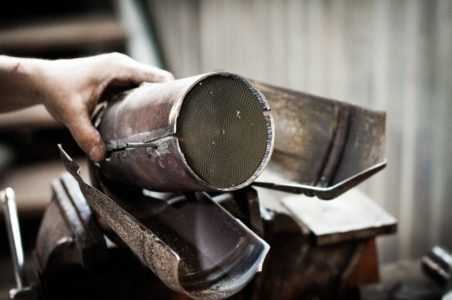

Признаки неисправности каталитического нейтрализатора


Любой механизм или устройство, какими бы прочными они ни были, рано или поздно выходят из строя, особенно если им приходится работать в критических условиях. Каталитический нейтрализатор, отвечающий за очистку выпускных газов от загрязняющих веществ, работает при достаточно высоких температурах. Однако поврежденный или засоренный нейтрализатор оказывает негативное влияние на эксплуатационные характеристики автомобиля, которые бдительный водитель не может не заметить.

Потеря мощности

Для человека, который не особо хорошо знаком с устройством автомобиля, самым главным признаком является потеря мощности двигателя во время движения вверх по склону. При этом появляется четкое ощущение, что двигатель работает под высокой нагрузкой. Даже начинающий водитель способен распознать такой признак засоренного каталитического нейтрализатора, как увеличение расхода топлива.

Повреждение вследствие термоудара

Осмотрите внешнюю поверхность каталитического нейтрализатора на предмет видимых повреждений. Обесцвечивание и/или деформация корпуса нейтрализатора – это явные признаки теплового разрушения субстрата в результате перегрева. Такие повреждения чаще всего объясняются слишком богатой топливной смесью, подаваемой в двигатель, в результате чего в каталитический нейтрализатор поступает несгоревшее топливо. Это топливо догорает в самом нейтрализаторе, попутно расплавляя его субстрат, что приводит к блокированию работы компонента.

Засорения препятствуют прохождению газов через каталитический нейтрализатор, провоцируя нагнетание противодавления в выпускной системе, что отрицательно сказывается на эффективности работы двигателя. Термоудар также возможен при прямом контакте горячего каталитического нейтрализатора со льдом или холодной водой, поскольку при этом может потрескаться внутренний субстрат, что, опять же, приводит к засорению и повышению температуры в нейтрализаторе и в конечном итоге к снижению мощности двигателя.

Кислородный датчик – это устройство, которое помогает блоку управления оценивать работу двигателя. Он установлен в выпускном коллекторе и предназначен для определения состава топливной смеси, то есть не слишком ли она богатая или бедная. Датчик подает на блок управления соответствующий сигнал, после чего блок управления регулирует состав подаваемой в двигатель воздушно-топливной смеси (идеальное соотношение воздуха и бензина – 14,7:1). Неисправный кислородный датчик может передавать на блок управления некорректные данные, в результате чего пострадает каталитический нейтрализатор.

Дребезжащий звук вследствие механического повреждения

Иногда камни и разный мусор, отлетающие от дороги, могут ударить по каталитическому нейтрализатору и повредить его внутренние элементы. Такие повреждения идентифицируются по вмятинам снаружи нейтрализатора. Если керамическая часть каталитического нейтрализатора треснула или полностью разломалась, появляется дребезжащий звук. Со временем это приведет к блокированию работы каталитического нейтрализатора и нагнетанию противодавления в выпускной системе.

Запах газов

Если выходящие из выхлопной трубы отработавшие газы имеют сернистый запах, напоминающий запах тухлых яиц, это однозначно говорит о засорении каталитического нейтрализатора. Когда кто-то сомневается, что снижение мощности двигателя связано с засорением нейтрализатора, ему достаточно принюхаться к выхлопным газам. Причина этой проблемы заключается в несоответствующем составе воздушно-топливной смеси. К сожалению, этот признак проявляется в последнюю очередь. Обнаружение проблемы на таком позднем этапе, как правило, означает невозможность восстановления каталитического нейтрализатора. Владельцу автомобиля, вероятнее всего, придется раскошелиться на новый нейтрализатор.

Как устранить неисправность?

Для устранения неисправности необходимо провести проверку лямбда-зонда. Нужно проверить и устранить неисправности, связанные с подсосом воздуха, утечкой выхлопных газов. Рассматривают состав смеси и убеждаются в отсутствии её обеднения или переобогащения. Проверяют отсутствие антифриза в составе моторного масла. Если диагностика показала дополнительные коды ошибок, то нужно устранить проблемы, связанные с ними. Неисправные провода можно заменить или отремонтировать. Если датчик кислорода неисправен или имеет явные признаки загрязнений, его нужно заменить. После пробега 100 тысяч километров лямбда-зонд можно менять без проверки. В этом случае его ресурс наверняка будет выработан. После окончания замены нужно протестировать двигатель и убедиться в успешности ремонта. В редких случаях неисправен может электронный блок управления.

Вывод

  • Подсос воздуха на впуске часто является причиной ошибки P0171. И его нужно проверить в первую очередь. Самый простой способ проверки — использовать дымогенератор. Но есть и альтернативные методы.
  • Низкое давление топлива также часто вызывает код P0171 и должно быть проверено с ручным манометром давления топлива.
  • Неисправный PCV/EVAP часто встречается на автомобилях VAG, таких как Audi, VW (Volkswagen), Skoda и Seat. Его следует проверить, если у вас одна из перечисленных машин.
  • Неисправные клапаны EGR распространены на двигателях Opel. Если у вас такой автомобиль — сначала проверьте клапан системы рециркуляции отработавших газов.
  • Мультиметры можно купить: здесь и тут. Автомобильные зарядные устройства — тут и тут.
