Поршневой палец

Стук поршневых пальцев: топливо, зажигание и температура ДВС

Как уже было сказано, поршень к шатуну крепится при помощи поршневого пальца, при этом необходимо реализовать возможность движения поршня по отношению к шатуну. Возникновение повышенных нагрузок приводит к тому, что пальцы стучат в посадочных местах. Если с КШМ на моторе все в порядке, тогда основным виновником является детонация.

Топливо в цилиндрах может начать детонировать:

  • в результате общего или локального перегрева мотора;
  • если возникли проблемы с составом смеси;
  • заправка бензина с несоответствующим для данного ДВС показателем октанового числа приводит к детонации;
  • если угол опережения зажигания (УОЗ) окажется слишком ранним, тогда также возникает детонация;
  • неисправности датчиков ЭСУД (ДПКВ, датчик температуры ОЖ, датчик детонации) могут привести к взрывному сгоранию смеси в цилиндрах;

Следует учитывать, что детонация двигателя вполне может возникнуть даже на новом моторе. Если температура агрегата в норме и нет проблем с работой системы охлаждения, тогда следует исключить вероятность заправки неподходящим топливом. Далее необходимо приступить к проверке зажигания, качества смеси и электронных датчиков системы управления ДВС (на агрегатах с инжектором).

Датчики обычно проверяются при помощи компьютерной диагностики двигателя или использования доступного диагностического оборудования. На некоторых авто экстренную проверку можно провести самостоятельно без прибора путем перемыкания нужных контактов на диагностическом разъеме OBD. Такие действия позволяют инициировать запуск самодиагностики автомобиля. Результаты отображаются в виде мигания лампочки на приборной панели, после чего можно точнее установить неполадку путем сверки с таблицей кодов ошибок.

Теперь ответим на вопрос, при каком зажигании стучат пальцы. Если момент зажигания ранний, тогда смесь воспламеняется в момент, когда поршень еще движется в ВМТ. Нагрузки на КШМ в подобном случае заметно возрастают, пальцы начинают стучать, что говорит о необходимости регулировки УОЗ. Детонационное сгорание топлива возможно и в том случае, если в цилиндры бодается слишком обедненная смесь. Такое обеднение возможно в результате подсоса воздуха, сильного загрязнения топливного фильтра, инжекторных форсунок или жиклёров в случае с карбюраторными ДВС.

Еще одной из распространенных причин детонации топлива является нагар, который накапливается в камерах сгорания двигателя, отложения формируются на стенках головки блока и самого блока цилиндров. Образование нагара приводит к тому, что температура и давление в цилиндре растет, являясь причиной детонационного горения смеси. Толстый слой нагара способен уменьшить объем камеры сгорания, что означает увеличение степени сжатия мотора. В результате топливный заряд сильно сжимается, что приводит к преждевременному взрыву.

Дополнительной причиной детонации горючего может быть калильное зажигание (КЗ). Такое зажигание означает, что смесь загорается не от искры на свече, а от контакта с раскаленными частицами нагара или деталями. В этом случае момент загорания становится полностью неконтролируемым.

Добавим, что достаточно часто калильное зажигание возникает в том случае, если свечи были подобранны неправильно. Дело в том, что подбор свечей нужно осуществлять с учетом физических размеров и калильного числа. Это означает, что для каждого мотора существуют так называемые «холодные» и «горячие» свечи, подходящие по размеру. Также за состоянием свечей нужно следить, периодически выкручивая их для проверки. В случае обнаружения дефектов рекомендуется незамедлительно менять отдельные свечи или сразу устанавливать новый комплект.

Вибрация автомобиля при запуске

Вибрация автомобиля при запуске: в чем может быть проблема?

В момент зажигания автомобиль иногда начинает вибрировать. Неприятная дрожь может прекратиться после того, как мотор достаточно прогреется, может сохраняться и во время движения, а может и усиливаться по мере набора автомобилем скорости.

Любой водитель поймет, что такое положение дел – ненормально. Где ж искать причину вибрации автомобиля? По-хорошему, ответ сможет дать квалифицированный специалист в солидном автосервисе. Однако, будем откровенны: далеко не все автовладельцы имеют привычку (а также время и деньги) для того, чтобы обращаться к специалистам по поводу каждого стука. А ведь между тем далеко не каждый водитель, даже с большим опытом, сумеет самостоятельно устранить проблему. Вот, кстати, основные причины вибрации автомобиля при запуске:

1. Самая простая и легко устранимая. Где-то отошла какая-то деталь.

Любое крепление, даже самое надежное, однажды ослабевает. Тем более, если оно стягивает детали, подверженные вибрации, воздействию высоких (низких) температур и т.п. Кроме того, при замене той или иной запчасти мастер, особенно в сомнительном автосервисе, может немного недокрутить и недотянуть. Разумеется, оставлять это так нельзя – помимо неприятных и раздражающих звука и вибрации это чревато дальнейшим отдалением деталей, вплоть до разрыва каких-либо соединений. Если подтянуть крепеж самостоятельно не удалось – отправляйтесь на СТО.

2. Проблема со свечами зажигания. Тоже довольно частая и относительно простая проблема, при наличии некоторых навыков устраняемая без обращения в сервис. Первым делом нужно вспомнить, как давно менялись свечи. Если давно – лучше их заменить без дальнейших рассуждений (даже если вибрация не прекратится, и причина окажется в чем-то другом, езда со старыми свечами идет не на благо автомобилю). Если свечи менялись относительно недавно и еще не откатали свой ресурс, их нужно проверить на предмет нагара. Если он имеет место, вибрация, вероятно, происходит из-за этого: воспламенение смеси явно происходит с затруднением, двигатель испытывает большую, чем положено, нагрузку и потому вибрирует

Заменив свечи, обратите внимание на состояние топливной системы и двигатель – нагар не образуется просто так, у этого также имеется своя причина

Зачем нужно отверстие в центре поршневого пальца?

Обычно в теле пальца есть сквозное отверстие отверстие в виде двух конусов с вершинами в центре. Благодаря отверстию можно уменьшить вес детали, а конусная форма связана с распределением нагрузки по поверхности детали. Центр пальца нагружен значительно больше, и в этом месте толщина материала играет наиболее существенную роль.

По способу осевой фиксации пальцы делятся на две группы:

1 – фиксированные

2 – плавающие

2 – Зазор между пальцем и бобышкой поршня

5 – Стопорное кольцо пальца

6 – Бронзовая втулка поршневой головки шатуна

7 – Зазор между пальцем и бронзовой втулкой

На современных автомобильных двигателях наибольшее распространение нашли плавающие пальцы.

Коленчатый вал

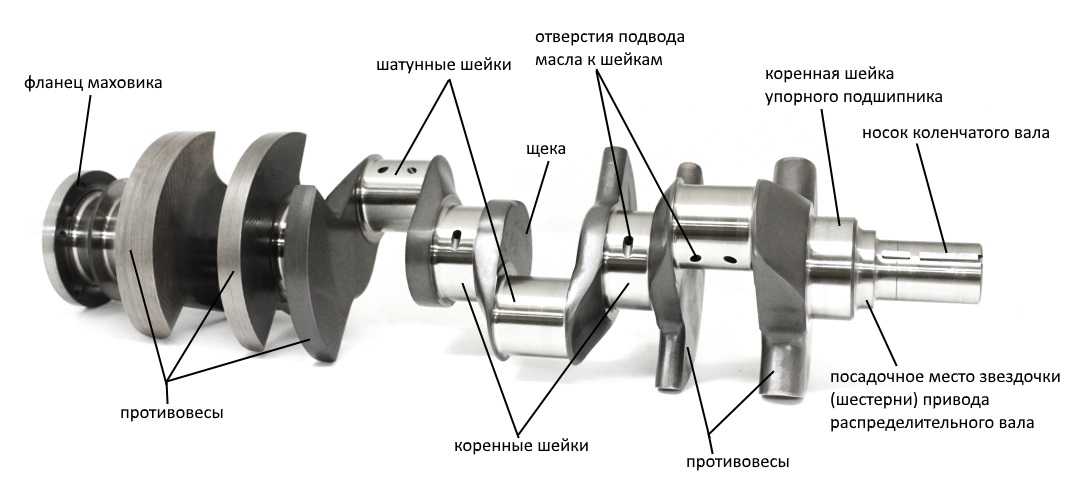

Перейдем к коленчатому валу. Он имеет достаточно сложную форму. Осью его выступают коренные шейки, посредством которых он соединен с блоком цилиндров. Для обеспечения жесткого соединения, но опять же подвижного, в блоке посадочные места вала выполнены в виде полуколец, второй частью этих полуколец выступают крышки, которыми вал поджимается к блоку. Крышки к с блоком соединены болтами.

Коленвал 4-х цилиндрового двигателя

Коренные шейки вала соединены с щеками, которые являются одной из составных частей кривошипа. В верхней части этих щек располагается шатунная шейка.

Количество коренных и шатунных шеек зависит от количества цилиндров, а также их компоновки. В рядных и V-образных двигателях на вал передаются очень большие нагрузки, поэтому должно быть обеспечено крепление вала к блоку, способное правильно распределять эту нагрузку.

Для этого на один кривошип вала должно приходиться две коренные шейки. Но поскольку кривошип размещен между двух шеек, то одна из них будет играть роль опорной и для другого кривошипа. Из этого следует, что у рядного 4-цилиндрового двигателя на валу имеется 4 кривошипа и 5 коренных шеек.

У V-образных двигателей ситуация несколько иная. В них цилиндры расположены в два ряда под определенным углом. Поэтому один кривошип взаимодействует с двумя шатунами. Поэтому у 8-цилиндрового двигателя используется только 4 кривошипа, и опять же 5 коренных шеек.

Уменьшение трения между шатунами и шейками, а также блоком с коренными шейками достигается благодаря использованию вкладышей – подшипников трения, которые помещаются между шейкой и шатуном или блоком с крышкой.

Смазка шеек вала производится под давлением. Для подачи масла применяются каналы, проделанные в шатунных и коренных шейках, их крышках, а также вкладышах.

В процессе работы возникают силы, которые пытаются сместить коленчатый вал в продольном направлении. Чтобы исключить это используются опорные полукольца.

В дизельных двигателях для компенсации нагрузок используются противовесы, которые прикрепляются к щекам кривошипов.

С одной из сторон вала сделан фланец, к которому прикрепляется маховик, выполняющий несколько функций одновременно. Именно от маховика передается вращение. Он имеет значительный вес и габариты, что облегчает вращение коленчатому валу после того, как маховик раскрутится. Чтобы запустить двигатель нужно создать значительное усилие, поэтому по окружности на маховик нанесены зубья, которые называются венцом маховика. Посредством этого венца стартер раскручивает коленчатый вал при запуске силовой установки. Именно к маховику присоединяются механизмы, которые и используют вращение вала на выполнение полезного действия. У автомобиля это трансмиссия, обеспечивающая передачу вращения на колёса.

Чтобы исключить осевые биения, коленчатый вал и маховик должны быть хорошо отбалансированы.

Другой конец коленчатого вала, противоположный фланцу маховика используется зачастую для привода остальных механизмом и систем мотора: к примеру, там может размещаться шестерня привода масляного насоса, посадочное место для приводного шкива.

Это основная схема коленчатого вала. Особо нового пока ничего не придумано. Все новые разработки направлены пока только на снижение потерь мощности в результате трения между элементами ЦПГ и КШМ.

Также стараются снизить нагрузку на коленчатый вал путем изменения углов положения кривошипов относительно друг друга, но особо значительных результатов пока нет.

Стучат поршневые пальцы: почему так происходит

Начнем с того, что стук поршневых пальцев в двигателе может быть вызван несколькими причинами. Условно эти причины можно разделить на две группы:

  • механические неисправности;
  • особенности сгорания топливно-воздушной смеси и нагрузки на силовой агрегат;

В первом случае стук поршневых пальцев возникает по причине износа нагруженных элементов. Также возможен вариант, когда во время ремонта ДВС и установки новых поршневых пальцев были допущены ошибки. Если иначе, пальцы по размеру могут не соответствовать посадочному месту или при их установке возникли дефекты. Результатом становится то, что в месте соединения поршня и пальца возникают люфты и появляется стук. Указанные стуки хорошо прослушиваются на холодном двигателе, также стучать может и после прогрева. Постукивание наиболее отчетливо слышно в моменты нахождения поршня в ВМТ и НМТ.

Во втором случае водитель может услышать отчетливый стук поршневых пальцев, который возникает только при определенных условиях. Такое явление называется детонация двигателя и никак не означает, что в связке палец-поршень-шатун возникли какие-либо проблемы по механике. Получается, пальцы стучат на ДВС с исправным КШМ. Давайте разбираться.

Если представить, что во время хода поршня вверх смесь взрывается, а не горит, тогда скорость распространения пламени сильно возрастает. Расширяющиеся газы с огромной силой давят на днище поршня, препятствуя его подъему в ВМТ. В результате поршень буквально «шатается» в гильзе, значительно растут нагрузки на КШМ, в том числе и на поршневые пальцы. Водитель слышит отчетливый металлический стук в двигателе именно в такие моменты, так как давление газов в цилиндре сильно возрастает. Параллельно с этим снижается мощность мотора, двигатель начинает дымить и вибрировать, повышается температура силового агрегата. Отметим, что детонация может возникать как в бензиновом, так и в дизельном двигателе.

Такой аномальный процесс горения смеси разрушает ДВС, приводит к прогару поршней, ломает поршневые кольца и т.д. Последствия детонации могут быть очень серьезными, так как детали двигателя испытывают значительно повышение нагрузки и разрушаются. Дефекты возникают как на днище поршня, так и на его головке. Ударная волна от взрыва топливного заряда сбивает масляную пленку на стенках цилиндров, в результате чего изнашиваются как кольца, так и сами стенки цилиндров. Вибрации от детонационного горения вызывают разрушение подшипников шатунов (вкладышей), дефекты возникают в области перегородок, которые присутствуют между поршневых колец. Одним словом, детонация способна в разы сократить ресурс любого двигателя внутреннего сгорания.

По причине возникновения детонации кратковременно стучат пальцы при разгоне. Особенно часто это проявляется тогда, когда водитель пытается ускориться во время движения, например, на подъем, оставаясь при этом на повышенной передаче. Такую детонацию называют стуком пальцев при езде в натяг. Для того чтобы не перегружать двигатель, необходимо своевременно переключаться на ту передачу, которая соответствует условиям движения. Все это зависит только от водителя. Параллельно с этим существует еще несколько причин, по которым пальцы начинают стучать.

Неисправности мотора ВАЗ 2103

Наиболее частые дефекты, встречающиеся на двигателе:

  • Повышенное потребление масла (из-за специфики колец и сальников);
  • сложный запуск;
  • плавающие обороты или остановка на холостых оборотах.

Все эти неисправности связаны с различными причинами, о которых речь пойдёт ниже.

Двигатель перегревается

Специалисты называют основной причиной перегрева моторной установки — недостаток хладагента в системе. По правилам перед выездом из гаража водитель обязан каждый раз проверять уровень всех технических жидкостей. Но не все это делают, а потом удивляются, оказавшись с «закипевшим» ДВС на обочине.

Тосол может и вытекать из системы. В этом случае налицо неисправность — нарушение целостности системы охлаждения. Пятна антифриза на полу гаража, в котором стояла машина, прямо указывают владельцу на утечку

Её важно своевременно устранить, иначе в бачке и системе не останется ни капли жидкости

Ещё одна причина перегревания мотора — неработающий вентилятор радиатора

На ВАЗ 2103 качество охлаждения лопастями двигателя крайне важно. Малейшее провисание ремня привода воздействует на него отрицательно

Но это не единственный повод для выхода элемента.

  1. Вентилятор может банально испортиться — сгореть.
  2. Из строя выходит предохранитель, отвечающий за электроцепь.
  3. На клеммах вентилятора окисляются контакты.

Наконец, перегрев ДВС может произойти из-за порчи термостата.

Стук двигателя

На ВАЗ 2103 стук двигателя определяется без специального оборудования, на слух. Берётся деревянный 1-метровый шест, который одним концом прикладывается к мотору в проверяемой части. Другая сторона шеста должна быть зажата в кулаке и поднесена к уху. Получается нечто вроде стетоскопа.

  1. Если стук прослушивается в зоне разъёма с масляным картером, он глухой, а частота зависит от амплитуды вращения коленвала — это стучат изношенные коренные подшипники коленчатого вала.
  2. Если звук прослушивается выше разъёма картера, он усиливается по мере увеличения оборотов ДВС — это стучат шатунные подшипники. Шум станет громче при поочерёдном отключении свечей зажигания.
  3. Если звук идёт с района цилиндров и лучше всего прослушивается на малых оборотах двигателя, а также под нагрузкой, это стучат поршни об цилиндр.
  4. Стук в зоне головки при резком нажатии на педаль акселератора говорит об изношенных поршневых гнёздах.

Дымит двигатель ВАЗ 2103

Как правило, одновременно с дымом мотор подъедает масло. Он может быть серого цвета, увеличиваться при повышении оборотов на холостом ходу. Причина связана с маслосъёмными кольцами, требующими замены. Возможно также, что не работает одна из свечей.

В некоторых случаях такое бывает из-за разрыва прокладки, недостаточной затяжки болтов головки блока. На старых моторах возможна трещина на головке блока.

Троит двигатель

Под словосочетанием «троит двигатель» подразумевается, что не работает один или несколько цилиндров. Силовая установка не способна развивать полной мощности и не обладает нужным тяговым усилием — соответственно, увеличивается расход топлива.

Основными причинами троения являются: неисправные свечи, неправильно установленный момент зажигания, потеря герметичности в зоне впускного коллектора и т. д. Троение двигателя вызывается неправильно установленным моментом зажигания либо прогаром одного из поршней.

Как определить, что подушка двигателя неисправна

Чтобы заметить неисправность подушек двигателя, достаточно открыть капот и понаблюдать за поведением ДВС. Некоторый его подъем при нажатии на акселератор скорее всего будет свидетельствовать о том, что подушки под трансмиссией износились. Как только одна из опор достигает критического уровня износа, двигатель начинает крениться в сторону неисправного элемента.

Первичная диагностика, которая сможет ответить на вопрос, требуется ли замена подушек двигателя, может быть выполнена автовладельцем самостоятельно. Процедура достаточно проста и не требует обязательного обращения в автосервис.

Самым простым вариантом проверки является ручная раскачка двигателя

При этом необходимо обращать пристальное внимание на посторонние шумы. Обнаружив источник звуков, можно определить, какая из опора повреждена

Для другого способа диагностики придется привлечь помощника. Необходимо открыть капот, завести автомобиль, перевести селектор на первую передачу, подавать авто вперед небольшими рывками. После чего перевести рычаг КПП в положение заднего хода и аналогичным образом подать машину назад. Задача помощника заключается в визуальной оценке колебаний ДВС.

Более точно диагностировать состояние и необходимость замены подушек двигателя можно, определив их расположение. В первую очередь опоры нужно осмотреть визуально, отмечая наличие или отсутствие заметных повреждений. Чтобы упростить работу, авто лучше поставить на яму или эстакаду.

При отсутствии результатов визуального осмотра вновь потребуется прибегнуть к посторонней помощи. Используя монтировку, помощнику необходимо перемещать исследуемые подушки, а водителю осматривать их на предмет наличия трещин или разрывов резиновой части. Довольно часто незаметные при обычном визуальном осмотре повреждения становятся очевидными в момент перемещения элементов.

Неисправная подушка двигателя нуждается в замене. Заменить только резиновый элемент опоры не удастся, положительный результат в данном случае достигнут не будет.

Приспособление для нагрева шатуна.

Руководство по ремонту жигулёвских двигателей, (и других моторов с неподвижной посадкой поршневого пальца в головке шатуна) предписывает перед запрессовкой поршневого пальца в шатун, нагреть верхнюю головку шатуна до 240 градусов. Но вот на практике всё не так просто, особенно для новичков.

О точном монтаже поршневого пальца и приспособлении для этого я уже писал, и советую почитать об этом вот здесь. В этой статья мы поговорим о том, как правильно и с учётом остывания нагреть шатун, и какое следует изготовить приспособление для облегчения этого процесса.

На практике бывает всё не так просто, так как обычно нагретый до 240 градусов шатун, часто преждевременно «закусывает» (прихватывает) в своей головке поршневой палец, который ещё не успел встать на своё место (симметрично — относительно головки шатуна и поршня). Объяснить это довольно просто: головка шатуна и сам шатун стремительно остывает, а поршневой палец, который гораздо меньше по размеру, массе и соответственно теплоёмкости, довольно быстро нагревается и расширяется.

Из вышесказанного можно понять, что при отсутствии определённых навыков и сноровки (которой у новичков нет), даже нагрев головки шатуна до более высоких температур (300 — 320° С — начинают появляться фиолетово-синие цвета побежалости) тоже не помогает. А некоторые греют шатуны до 500 градусов, а это уже опасная температура, от которой может повести шатун (он станет кривой, и даже пару соток искривления очень нежелательны). Из всего можно сделать вывод, что проблема здесь в быстроте действий, а если быть точнее — в секундах.

То есть нагрев шатун, далее следует его быстро зажать в тисках за нижнюю часть (головку), потом быстро надень на шатун поршень, естественно правильно его сориентировав меткой вперёд (метка П), затем быстро ввести палец в отверстие в бобышке поршня, который заранее установлен в приспособление, и запрессовать палец, да так, чтобы он оказался по центру — симметрично и головке шатуна и поршню. За всё время этих манипуляций, шатун стремительно остывает, отдавая своё тепло холодным и массивным тискам, в которые зажат шатун. И от этого быстрого остывания, порой так не хватает нескольких секунд, что бы успеть установить поршневой палец по центру.

Намного облегчить вышеописанные манипуляции при запрессовке поршневого пальца, и при этом не сильно забрать тепло у шатуна, поможет приспособление, показанное на фото слева. И причём в нём можно закрепить сразу четыре шатуна, а не один. Все шатуны закрепляются винтами 3, но затягиваются они не сильно, иначе нагретые шатуны могут заклинить болтовую резьбу. Заклинивание резьбы бывает, если нагревают горелкой только головки шатунов. Но если вы нагреете шатуны вместе с приспособлением, например в муфельной печи, то заклинивания резьбы не произойдёт. Если позволяют условия, то лучше производить общий нагрев (вместе с приспособлением), так как в этом случае шатун остывает гораздо медленнее, ведь приспособление тоже нагрето и оно массивнее шатуна, а значит отдаёт ему часть своего тепла.

приспособление для закрепления и нагрева шатунов.

После установки первого поршня, для установки второго поршня, комплект деталей первого (и поршень и шатун) дополнительно подогревают. Установив второй поршень, для третьего поршня опять немного подогревают (ведь приспособа с деталями ещё не остыла, и её следует лишь немного подогреть). Для четвёртого поршня, опять всё немного подогреваем. Если при нагреве используем горелку, то действуем последовательно, подогревая ту головку шатуна, на которую устанавливаем поршень.

Кстати, если приспособление с деталями не будет греться в печи, (у которой маленький размер камеры), а будут нагреваться с помощью горелки только головки шатунов, то советую снизу к приспособлению прикрепить перпендикулярно пару пластин из листового металла (в качестве подставки), для лучшей устойчивости. Однако это не обязательно, если вы работаете с помощником, который может всегда поддержать детали при запрессовке.

Надеюсь, описанное в этой статье несложное приспособление, поможет ремонтникам-новичкам выполнить операцию по нагреву и запрессовке поршневых пальцев легко и быстро. Удачи всем!

Leo-Mason › Блог › Поршневой палец

По условиям кинематической схемы кривошипно-шатунного механизма, преобразующего возвратно-поступательное движение поршня во вращательное движение, необходимо чтобы обе головки шатуна были подсоединены шарнирно. Поршневой палец является осью качания шатуна в соединении с поршнем. Через поршневой палец передаются все силы, возникающие между поршнем и шатуном. К этим силам относятся сила инерции, возникающая при изменении направления движения поршня, сила давления сжимаемой в цилиндре двигателя воздушно топливной смеси или воздуха в дизельном двигателе при сжатии и, главное, сила давления расширяющихся газов во время рабочего такта.

Поршневой палец относится к деталям двигателя, совершающим возвратно-поступательное движение во время работы. Конструкторы двигателей всеми способами стремятся уменьшить вес таких деталей. Но, как отмечалось ранее, через поршневой палец передаются очень большие силы. Поэтому размер (диаметр) пальца, конструкция, технология и материал изготовления пальца, с учётом себестоимости массового изготовления, это результат принятия сложного компромиссного инженерного решения.

Во время работы двигателя на поршневой палец действуют изгибающие усилия и усилия среза. Под воздействием этих усилий поршневой палец может принять недопустимую овальность, в результате которой возможно заклинивание поршня в поршневой головке шатуна или в бобышках поршня. Овальность поршневого пальца может привести к появлению трещин в бобышках поршня и последующему разрушению поршня. Внутреннее отверстие пальца массовых двигателей цилиндрической формы, поскольку такой палец имеет самую низкую себестоимость изготовления. В двигателях, в которых стоимость изготовления не играет решающего значения, по сравнению с качественными показателями, для облегчения веса пальца, внутреннее отверстие изготавливается в виде двух конусов, сужающихся к середине пальца. На эпюре нагрузки, приложенной к поршневому пальцу, видно, что, усилие, приложенное к центру поршневого пальца, значительно меньше усилия, приложенного к его концам. На современных автомобильных двигателях наибольшее распространение нашли плавающие пальцы. Фиксированным называется поршневой палец, который не вращается в одном из соединяемых элементов за счёт установки с тугой посадкой или в верхней головке шатуна или в отверстиях бобышек поршня. Тугая посадка поршневого пальца в одном из элементов обеспечивает осевую фиксацию пальца. В старых автомобильных и стационарных двигателях палец в верхней головке шатуна вообще крепился при помощи разрезной втулки и стяжного болта, но в настоящее время в автомобильных двигателях такой способ крепления поршневого пальца не применяется. Чаще фиксированное соединение обеспечивается в верхней головке шатуна. При этом вращение пальца осуществляется в отверстиях бобышек поршня. поршневого пальца обеспечивается за счёт установки пальца в верхней (поршневой) головке шатуна с натягом 0,01 ÷ 0,042 мм. При этом в соединении пальца с бобышками поршня, для обеспечения шарнирного соединения, устанавливается необходимый зазор. Это наиболее дешёвый способ фиксации пальца в массовом производстве. В этом случае во время ремонта двигателя при сборке шатунно-поршневой группы возникает необходимость нагрева шатуна до достаточно высокой температуры. В двигателях с фиксированным поршневым пальцем бронзовая втулка в поршневую головку шатуна не устанавливается. Плавающим называется палец, установленный с необходимым зазором, и в верхней головке шатуна, и в бобышках поршня. В этом случае осевая фиксация поршневого пальца осуществляется за счёт стопорных колец, устанавливаемых в специальные проточки в бобышках поршня. Во время работы плавающий палец вращается и в головке шатуна и в бобышках поршня. При таком соединении необходимо обеспечить рекомендованный зазор как между пальцем и бобышками поршня, так и между пальцем и втулкой поршневой головки шатуна. В двигателе с плавающим поршневым пальцем для уменьшения трения в поршневую головку шатуна устанавливается бронзовая втулка. Из-за различного температурного коэффициента расширения материалов, из которых изготовлены шатун, поршневой палец и поршень эти зазоры различны. При комнатной температуре во втулку верхней головки шатуна палец должен входить плотно без люфта и качания. А в бобышки поршня, в холодном состоянии, поршень должен входить с небольшим натягом. Поэтому перед снятием или установкой плавающего пальца поршень необходимо нагреть в воде до температуры 60º ÷ 85º С.

СБОРКА ПОРШНЯ. Сборка поршня, запресовка поршневого пальца,установка колец на ваз класического семейства.

Сборка поршня

Данная страница относится к разделу работы с двигателем и освещает тему сборки поршня. Для сборки поршня вам будут необходимы рожковые, накидные ключи, спецприспособления, а именно: ключи 10, 13,14,17,19,21,22 36(возможно использовать газовый – разводной ключ), набор торцовых головок с переходниками и удлинителями. Из приспособлений вам понадобятся, приспособление для установки поршней в цилиндры, для запрессовки поршневых пальцев, динамометрический ключ, отвёртка монтажная лопатка, молоток.

Сборка поршня включает в себя такой момент как запрессовка поршневого пальца, все действия, по выполнению которого мы изложим далее.

Обратите внимание на изображении, красной стрелкой показана метка в виде буквы П При сборке шатун с поршнем необходимо собрать так чтобы отверстия для слива масла находящиеся на нижней головке шатуна, были расположены на одной стороне с меткой П. На изображении показано приспособление, с помощью которого запрессовывают поршневой палец

На изображении показано приспособление, с помощью которого запрессовывают поршневой палец.

1. Валик 2. Палец поршня 3.Направляющая втулка 4. Винт 5. Дистанционное кольцо.Соберите устройство для запрессовки поршневого пальца в следующей последовательности:1 на устройство для запрессовки поршневого пальца наденьте стопорное кольцо (кольцо на предыдущем изображении указанно под номером 5)2. Наденьте на валик палец поршня (палец показан под номером 2)3. На валик наденьте направляющею втулку (номер3)4.Закрепите втулку винтом, при этом не затягивайте винт полностью (номер4)

Для того чтобы без особых усилий запрессовать палец поршня в головку шатуна, шатун нагревают используя печь до температуры 240градусов.

Выньте шатун из печи и зажмите его в тиски, наденьте поршень на шатун и совместите отверстие под палец с отверстием в головке шатуна. Надетый на устройство палец поршня, с небольшим усилием протолкните до упора в отверстие поршня и шатуна.

Из – за того, что шатун остывает довольно быстро и при остывании отверстие головки шатуна сокращается и как следствие уменьшается в размере, запрессовывать палец поршня следует незамедлительно. Снимите устройство с поршневого пальца. Спустя некоторое время, после остывания шатуна, через отверстие в бобышках поршня, смажьте палец поршня чистым моторным маслом.

В последовательности противоположной снятию соберите поршневые кольца.

Установка колец на поршень задача не сложная, но требует осторожности, что бы ни деформировать и не сломать поршневые кольца, не разжимайте их более необходимого. На поршнях используются два типа маслосъёмных колец, первый тип состоит из расширителя и одного кольца, второй тип состоит из расширителя и двух колец

Установите выточкой вниз нижнее компрессионное кольцо, устанавливать кольцо меткой вверх по направлению к днищу поршня следует, если на кольце есть метка ТОР или ВВЕРХ.

После установки колец на поршни замки колец следует расположить, так что бы они ни совпадали межу собой.
