Установка птф на ваз 2110 своими руками

Зачем это нужно?

Современные противотуманные фары дают значительно более «проникающий» свет сквозь туман и пелену дождя и лучше освещают дорожное полотно. Во-первых, ПТФ дают более плоский световой поток, стелющийся над землей, и распространяющийся больше в ширину, чем в высоту.

Это сделано не зря. Дело в том, что из-за несоответствия в температуре воздуха и земли (земля теплее) туман редко доходит до самой дороги, а значит, с такими фарами на ВАЗ 2110 вы будете видеть дорогу, по которой едите, хотя бы на десяток метров вперед дальше ближнего света фар.

Во-вторых, за счет ширины луча противотуманок вы будете видеть обочину и разметку. Это не позволит вам «слететь» с дороги, что в тумане не редкость.

В-третьих, вы не будете слепить встречные машины, а сами будете видимы другим участникам движения, если, конечно регулировка будет выполнена правильно. Значит – возрастает вероятность, что в ваш ВАЗ 2110 не врежется другой автомобиль.

Какие противотуманные фары лучше на ваз 2110 выбрать и установить

Прежде чем давать советы относительно того, какие противотуманные фары лучше для ВАЗ 2110, следует вспомнить, какую роль они должны играть на легковом автомобиле. А для этого нелишним будет обратиться к законодательным документам, в частности к ГОСТ и требованиям ЕЭК ООН.

Дело в том, что в магазине автозапчастей вы должны четко представлять для себя, какие именно световые приборы вам нужны для установки на автомобиль.

Ведь туман – это погодное явление, существенно снижающее видимость всех участников дорожного движения:

  • попутный и встречный автотранспорт;
  • пешеходы, домашние животные;
  • дорожная разметка и дорожные знаки;

что напрямую влияет на безопасность. А физические свойства тумана таковы, что вне зависимости от типа фары и установленной лампы (ксенон, галоген или светодиод), содержащиеся в воздухе капли воды будут преломлять и рассеивать световой поток.

Обратите внимание! Эффективно справиться с освещением дорожной обстановки могут только фары, которые светят «под туман»! Дело в том, что теплый воздух от дороги не дает ему соприкасаться с землей, тем самым образуя зазор подсушенного воздуха, где и могут эффективно работать противотуманки

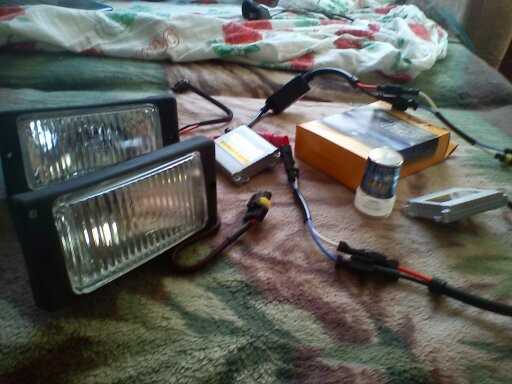

Установка ксенона на ВАЗ 2114. Проведение монтажа блока розжига

Перед началом процесса установки биксенона на ВАЗ нужно изучить полярность заземления автомобиля. В случае, если речь идёт о положительной полярности, нужно как можно скорее исключить контакт корпуса и блока. Не будет лишним проанализировать полярность так называемых «управляющих жил». Это требуется для того, чтобы не допустить короткого замыкания. Если забыть об этом, то последствия могут оказаться удручающими.

Также перед началом монтажных работ следует подумать насчёт того, где именно будет располагаться блок управления ксеноном. Место для установки этого блока напрямую зависит от того, в каком положении находятся провода для питания балласта и ламп.

Как произвести установку балласта

  1. В самом начале требуется обустроить специальные отверстия. Диаметр каждого из них должен составлять примерно 3 мм. Следует помнить, что производить крепление блока следует таким образом, чтобы его фиксация была достаточно жёсткой.
  2. Только после того, как жгут проводов получилось уложить на подготовленное место, можно попытаться осуществить фиксацию стяжками, которые были взяты из монтажного комплекта.

Также следует помнить и о том, что добраться до самих ламп (во время проведения монтажа) крайне сложно.

Ещё один нюанс, который следует учитывать во время установки ксенона, касается проблем, связанных с грязью. Место, где будет установлена система управления ксеноном, должна быть защищена от какой-либо грязи. Недопустимо, чтобы система находилась в месте, где наблюдаются резкие перепады температур.

Для этого нужно избавиться от крышки. Только после этого можно пытаться отсоединить жилы лампы. Затем её нужно изъять.
Далее необходимо проделать в защитной крышке фары небольшой отверстие. Оно потребуется для того ,чтобы через него можно было протянуть жилы. Только после этого можно начинать монтаж резинки в отверстие крышки. Крышка нужна для обеспечения как можно более полной защиты от влаги.
Стоит помнить и о том, что перед этим нужно обработать колбу лампы. Для этого следует использовать спирт. Только после этого можно начинать монтаж ксеноновой лампы на наиболее подходящее посадочное место

Не стоит забывать и о том, как важно правильно закрепить её. Если этого не сделать, то она может слететь прямо во время движения автомобиля.

Зачем нужны противотуманные фары

Туман — это приземлённое клубящееся облако, состоящее из мельчайших капелек воды, взвешенных в атмосфере. При сплошном «молоке» освещение дорожного полотна фарами приводит к тому, что рассеянные пучки света частично отражаются от капелек и ослепляют водителей. Свет не может проникнуть сквозь туман на большое расстояние, поэтому видимость резко снижается.

Главное предназначение противотуманных фар (ПТФ) — формирование правильного направления светового потока. Его можно представить в виде параллелепипеда — широкого по горизонтали и узкого по вертикали. Этот световой поток стелется по поверхности дорожного полотна, под туманом. Дополнительные ПТФ предназначены именно для создания низкого яркого освещения над проезжей частью автодорог при неблагоприятных метеоусловиях.

Противотуманные фары формируют яркий поток света, который направлен низко над дорожным полотном

При сильном тумане правильно смонтированное дополнительное освещение даст видимость боковой линии разметки дорожного полотна не более 10 метров. Но и этого вполне хватит для соблюдения безопасности, так как в условиях плохой видимости автомобили едут на предельной малой скорости.

При тумане или обильных осадках водитель видит перед собою «стену» из отражённых лучей, сквозь которую с трудом угадываются дорожное покрытие и обочина. Давно подмечено, что туман над землёй зависает с зазором до полуметра, поэтому фонари, смонтированные внизу и светящие под дымную пелену, гораздо лучше основных фар освещают дорогу.

Сильный дождь и обильный снег падают стеной до самой земли, поэтому для лучшей освещённости дороги при плохих метеоусловиях важен сконцентрированный поток света на малой высоте (до 50 сантиметров) жёлтого или белого света. Этот спектр излучения обладает максимальной интенсивностью энергии потока в сравнении с плотностью освещения зелёными, синими или фиолетовыми лучами.

Автомобили ВАЗ 2110 с противотуманками не только выглядят более привлекательно, но и способствуют безаварийной езде в сложных дорожный условиях

Вариант №2

Для установки противотуманных фар (ПТФ) вам понадобится приобрести их готовый комплект. Причем, если торпедо вашей машины соответствует старому образцу — подойдет комплект для ВАЗ 2110, а если новому («евро-торпедо») — надо брать комплект для модели 2115. Разница между этим двумя вариантами заключается в кнопках включения. Кроме того, перед работой обзаведитесь контрольной лампой, мультитестером, комплектом разъемов так называемых «двойных пап и мам», а также восемью штуками разъемов «мам», изолентой и упаковкой термоусадки. Все электрические схемы вы сможете обнаружить в приобретенном комплекте ПТФ.

Фото 1. После открытия блока предохранителей (БП) нужно открутить саморез №1 и развернуть сам блок. Зеленым цветом отмечены красные провода, которые изначально отсутствовали, поэтому пришлось их добавить.

Фото 2. Берем два провода по 15 см длиной каждый и монтируем на них разъем «мама» с двух сторон. Цифрой 1 на фото обозначен красный провод, расположенный в штекере такого же цвета. Он представляет собой постоянный «плюс», что можно проверить контрольной лампой. Тянем его к ножке № 30, которая находится на обратной стороне реле.

Фото 3. Красный провод, обозначенный цифрой 2 — это «плюс» от ножки №87, находящийся в белом штекере реле.

Фото 4. На этом изображении мы можем видеть два предохранителя по 10 ампер каждый, установленные заводом-изготовителем специально для противотуманных фар. К каждому предохранителю нужно подвести красный провод, несущий в себе положительный контакт, после чего он разделится на два «плюса» — по одному для левой и правой фары.

Фото 5. Здесь отмечены желто-черный и желтый провода, которые представляют собой «плюсы» выходов на ПТФ.

Фото 6. Чтобы сделать монтаж более удобным, рекомендуется взять разъем со второй «мамой» и удлинить каждый провод на 30 сантиметров, прикрепив к их концам по еще одной «маме».

Фото 7. Желто-черный и желтый провода нужно воткнуть в штекер белого цвета, который расположен на БП.

Фото 8. Разъем со второй «мамой» выводится над блоком предохранителей и подключается к разъему второго «папы». Последний, кстати, тоже имеет 2 провода: желто-черный и желтый.

Фото 9. Здесь под цифрой 3 мы видим черный провод, который представляет собой отрицательный контакт, подключенный к ножке №86, расположенной на реле. Этот «минус» лучше привести с верхней части БП, так как там заводом-изготовителем уже прикручены провода черного цвета на гайке, которая подходит под ключ №10. Цифрой 4 обозначен провод, который отвечает за регулировку включением ПТФ.

Его можно привести одним из трех способов:

1. Напрямую от габаритов без дополнительной кнопки. Это значит, что включение габаритов будет вызывать включение ПТФ.

2. Последовательно от габаритов с применением дополнительной кнопки. В этом случае включение габаритов вызовет подачу «плюса» на эту кнопку, а включение ПТФ произойдет после нажатия на нее.

3. Третий способ аналогичен второму, только провод приводится не от габаритов, а от зажигания. Рекомендуем использовать именно этот вариант.

Для установки самого изделия потребуется снять заглушки, чтобы вставить фары в бампер. Затем можно будет установить облицовку, закрепив ее двумя саморезами с помощью крестообразной отвертки. После этого подключается колодка с проводами. Если ПТФ содержит в себе ксенон, то нельзя будет обойтись без корректора фар, который необходим для регуляции светового потока.

Фото 10. Здесь цифрой 1 обозначено реле включения ПТФ, а цифрой 2 — место, на котором раньше находилось реле электрических стеклоподъемников. От него можно взять два провода, удлинить их и вывести на кнопку включения фар. На одном из них (розовом тонком) после включения зажигания появится положительный контакт, а черный тонкий провод представляет собой «минус».

Чтобы правильно подключить ПТФ, нужно знать, что левый выход находится возле радиатора, ниже левой фары головного освещения, и может быть привязан хомутом к кузову машины. Аналогично, ниже правой фары головного освещения находится правый выход (это показано на двух приложенных фотографиях).

Выбираем производителя фар

Водителям, в первую очередь, всегда важен хороший ближний свет. Фары Киржач оснащены линзой для ближнего света и, соответственно, отражателем для дальнего. Bosch использует отражатели в обоих случаях. В отличии от отражателя, линза имеет значительно более четкую световою линию, помимо этого, осветительные приборы «Киржач» можно вполне законно «комплектовать» ксеноном, что не предусмотрено для «Бош». Однако если сравнивать результаты обзора специалистов и мнения автовладельцев, то стоит отметить, что они несколько отличаются. Фары «Bosch» имеют слабую засветку с боковой стороны в ближнем свете, но, помимо этого, именно они вызывают предпочтение. Кроме этого, они имеют большую поверхность под ближний свет из-за отражателя. Это наилучшим образом сказывается на качестве автомобильного освещения дороги в пасмурную погоду.

Для того, чтобы в ночное время освещение было максимально продуктивным, выбрать качественную оптику не достаточно. Следует правильно фары отрегулировать, а также иметь чистые стекла (следует о стекла закрепляют на герметик, а вот на Bosch они держатся на уплотнителях. Это делает процесс замены стекол проще). Однако самым лучшим вариантом будет использование ярких галогеновых ламп для автомобильных осветительных приборов.

Противотуманные фары на ВАЗ-2110

Использовать их вместо фар головного света нежелательно, поскольку ввиду нижнего расположения они будут слепить встречных водителей. Кроме того, противотуманки собирают всю грязь и пыль, брызги и зимнюю посыпку с дороги, а это тоже влияет на рассеивание пучка света и на помехи для встречных водителей.

Разновидности

В продаже существует масса разновидностей противотуманных фар.

Последний вариант мы и рассматривать не станем, поскольку более бестолкового применения газоразрядному свету придумать сложно.

Встречаются комбинированные противотуманки, в которые встроены дневные ходовые огни. Неплохой экономный вариант.

Противотуманная фара, совмещенная с дневными ходовыми огнями.

Конечно, и по форме есть из чего выбрать — классические круглые и прямоугольные, овальные и квадратные, орлиные и ангельские глаза. Здесь только чувство меры и привитый вкус на уроках изобразительного искусства будут нам советчиком.

Типы

Противотуманки Бош ООО «Аутомотив Лайтинг»(Рязань) и лампы Osram All Season (всесезонные) Super H3.

Для противотуманных фар особой разницы нет, хотя у каждого свои предпочтения, как и в случае с цветом рассеивателя. Он может быть как классическим белым, так и жёлтым. Что касается цен, то для примера приведём несколько комплектов, импортных и отечественных:

  • пара ПТФ Bosch производства г. Рязань, в комплекте только фары, без проводки, цена 990 рублей;
  • DLAA LA-519, похожи на предыдущий комплект, но с прозрачным плафоном, цена 860 рублей за пару;
  • комбинированные китайские фонари ZFT 162A, 1000 рублей за пару, есть светодиодные дневные ходовые огни, рифлёный плафон;
  • DLAA PL519DB, Китай, встроенная светодиодная подсветка, под лампу Н1, цена порядка 1300 рублей.

Есть в продаже и противотуманки завода Автосвет (г. Киржач), а также известных мировых производителей (Hella, Valeo, Sirius, Farren, Sho-Me) c ценами от двух и до пяти тысяч.

Оригинальные противотуманные фары «Киржач».

Инструкция по подключению противотуманок на ВАЗ 2110

Чтобы правильно произвести монтаж ПТФ на ваз 2110 мы составили схему, которая вам поможет разобраться в тонкостях установки.

Понадобятся инструменты:

  • противотуманные фонари с цоколем Н1;
  • комплект для установки ПТФ;

Проверьте в комплекте наличие индикатора работы огней. Пригодиться при монтаже.

  • обод (рама) фонарей (2 шт, правая и левая);
  • излучатели (2 шт);
  • болты М6х45 — 4 шт;
  • гайки М6 — 4 шт.

Подготовка, что делаем:

  1. Если в бампере проштампованы гнезда для ПТФ, то ориентироваться нужно на их форму и размер.
  2. Если такой штамповки нет, то предварительно размечаем расположение.
  3. Далее дрелью или лобзиком проделываем отверстие. Причем нужно учитывать форму бампера (его изгибы), материал из которого он произведен (хрупкий, твердый).

Установка противотуманных фар на ВАЗ 2110, что делаем:

  • Устанавливаем излучатели в фары. Если фонари белого цвета, линзу можно обтянуть желтой пленкой.
  • Цоколь на месте крепления лампы защищаем автогерметиком. Это предотвратит проникновение влаги и пыли внутрь фары.
  • Если установлены заглушки на местах ПТФ в бампере – снимаем. Они закреплены болтами с внутренней стороны. Поэтому отвинчивать их придется через капот автомобиля.

Если в старых моделях отверстия для монтажа фонарей не предусмотрены. Поэтому их придется проделать самостоятельно.

  • Фонари фиксируем на ободах (рамах) болтами.
  • Монтируем фары в гнезда, закрепляем болтами.

Подключение ПТФ, Что делаем:

  • Кабели (+) дополнительно изолируем гофротрубками. Если они слишком длинные подрезаем.
  • Выводим их через гнездо для гидрокорректора. Можно провести их через выход для троса сцепления, но это может вызвать повреждение проводов и как следствие – короткое замыкание.
  • Подключаем провода к монтажному блоку, по приложенной к нему схеме.
  • Отключаем (+) клему, освобождаем монтажный блок-реле.
  • Находим предохранители F4 (для правой лампы) и F14 (для левой).
  • Надеваем на провода медные разъемы, и вставляем во вход по приложенной схеме.
  • Выводим выключатель. На панелях европейского образца есть стандартные заводские кабели для монтажа ПТФ.
  • Питание выключателя на приборной панели выводим от предохранителя правых габариток.

Если вывести питание от зажигания или основного света, то противотуманки будут включаться, если завести автомобиль.

  • Подключаем штекеры к излучателям.
  • Проверяем работоспособность противотуманок.
  • Калибруем направление луча положением регулировочного винта.

Полезное видео по теме:

https://youtube.com/watch?v=1blkkgGJwZg

Инструкция по подключению ПТФ на ВАЗ 2110

Еще один фотоотчет, смысл тот же, только с другого ракурса:

  1. Схема подключения ПТФ на ВАЗ 2110
  2. Схема подключения колодки реле и колодки разъема Ш1 и Ш2.
  3. Комплект ПТФ
  1. Берем колодку ПТФ и прокладываем розовый провод к черному ящику (ЧЯ). Вставляем его в колодку реле 85.
  2. Провода от реле вставляем в колодку Ш1. От клеммы 30 колодки реле в контакт 3 колодки Ш1.
  3. От клеммы 87 колодки реле в контакт 5 колодки Ш1.
  4. Оставшийся черный провод колодки реле 86 подключаем к черному проводу колодки Ш2 контакт 4 с помощью коннектора.
  1. Вставляем провода ПТФ: в контакт колодки 1 разъема Ш1 (к левой ПТФ — провод желтый короткий).
  2. В контакт колодки 6 разъема Ш1 (к правой ПТФ — провод желтый с черной полосой длинный).
  3. Вставляем колодку в разъем.
  4. Ставим колодку реле на заднюю стенку ЧЯ, собираем и ставим ЧЯ обратно.

Возвращаемся к приборной панеле. Берем зеленый провод колодки ПТФ от контакта 10 и вставляем в колодку переключателя наружного освещения в контакт 58R (зеленый провод вверху на фото).

Далее соединяем белый провод колодки ПТФ с белым проводом переключателя наружного освещения с помощью коннектора. Черный провод с черным. Ставим на место комбинацию приборов, козырек комбинации и кнопки.

  1. Заводим провода с кнопкой ПТФ на место.
  2. Оставшиеся 2 провода (черный контакт 7 колодки ПТФ и розовый контакт 9 колодки ПТФ) — идут на индикатор включения ПТФ. Вставляем провода в колодку. Колодку подсоединяем к индикатору включения ПТФ.
  3. Проверяем подсветку кнопки
  4. Индикатор включения ПТФ

Теперь, когда разобрались с проводами ПТФ, нужно выбрать противотуманки, установить hella или ПТФ Приоры ?

Источник фото:

Ключевые слова:

Видео с обзором ПТФ от трех производителей

Противотуманные фары с линзой, черный корпус на ВАЗ 2110-2112, 2113-2115

Противотуманные фары Глаз Орла на ВАЗ 2110-2115

Противотуманные фары с полосой диодных ДХО на ВАЗ 2110-2112, 2113-2115

Рамки противотуманных фар на ВАЗ 2110, 2111, 2112

Противотуманные фары bosch на ВАЗ 2110-2112, 2113-2115

Противотуманные фары ld-162 на ВАЗ 2110-2112, 2113-2115

Черные диодные противотуманные фары на ВАЗ 2110-2112, 2113-2115

led противотуманные фары (10 диодов) на ВАЗ 2110-2115

Противотуманные фары с линзой, хромированный корпус на ВАЗ 2110-2112, 2113-2115

Противотуманные фары ld-091 на ВАЗ 2110-2112, 2113-2115

Противотуманные фары dlaa на ВАЗ 2110-2112, 2113-2115

Проводка для подключения противотуманных фар (ПТФ) на ВАЗ 2110, 2111, 2112

Хромированные светодиодные противотуманные фары на ВАЗ 2110-2112, 2113-2115

Классические противотуманные фары dlaa на ВАЗ 2110-2112, 2113-2115

Противотуманные фары с рифленым стеклом на ВАЗ 2110-2112, 2113-2115

Противотуманные фары ld-092 w на ВАЗ 2110-2112, 2113-2115

Облицовка (рамка) противотуманной фары правая на ВАЗ 2110-2112

Противотуманные фары dlaa с рифленым стеклом на ВАЗ 2110-2112, 2113-2115

Читать дальше: Объем двигателя по номеру двигателя

Любому водителю хоть раз в своей жизни приходилась управлять автомобилем в плохих погодных условиях. Плохая погода оказывает существенное влияние на безопасность дорожного движения. Опасность вождения автомобиля в плохих погодных условиях заключается в том, что водитель из-за плохо обзора может не заметить внезапно появившегося на дороге человека. Из-за этого он не сможет вовремя среагировать и затормозить, в итоге водитель окажется в незавидном положении.

А связано это с тем, что некоторые водители экономят на установке дополнительного освещения

А экономя на освещении в автомобиле Вы подвергаете опасности не только себя, но и пассажиров сидящих у Вас в машине! Поэтому так важно помимо фар на автомобиле ВАЗ 2110-12 дополнительно установить противотуманные фары на ВАЗ 2110, 2111, 2112 – которые увеличивают угол обзора и помогают водителю вовремя увидеть опасность. Многие опытные водители говорят, что противотуманки должны быть с желтыми стеклами, так как свет от противотуманных фар с желтыми стеклами дальше распространяется в тумане, чем с обычными белыми

Но самую главную роль в противотуманных фарах является их правильная установка. Ведь противотуманки освещают не только дорогу, но и еще обочину, а это очень важно при езде в тумане видеть боковую линию разметки.

Также из-за того что они установлены внизу на бампере, они как бы подсвечивают под туман, ведь туман в основном не достает до земли. Но даже если противотуманки на ВАЗ 2110, 2111, 2112 правильно установлены и отрегулированы, они не осветят дорогу дальше 10-15 метров. Но этого расстояния достаточно при движении в плохих условиях, так как скорость автомобиля обычно небольшая. Также ПТФ рекомендуются использовать с основным светом фар. При правильном использовании световых приборов Вы будете чувствовать себя на дороге уверенно. Теперь давайте перейдем к выбору противотуманнок и к установке на автомобиль ВАЗ 2110-12 сразу скажу, что в установке нет ничего сложного.

Разновидность противотуманных фар для автомобилей ВАЗ 2110-12:

  • Линзовые противотуманные фары. Свет от этих противотуманных фар более направленный, кажется ярче по сравнению со светодиодными противотуманками.
  • Светодиодные противотуманные фары. Очень экономичные противотуманные фары, высокий срок службы, огромный выбор светового излучения.
  • Галогенновые противотумвнные фары. Пользуются популярность, из-за своей невысокой стоимости.

Установка противотуманных фар на автомобиль ВАЗ 2110-12:

  • снимите пластиковую заглушку на бампере;
  • подключите разъем идущий от кнопки к противотуманной фаре;
  • закрепите противотуманную фару на два самореза;
  • установите облицовку противотуманой фары.

Услановка не сложная, с ней справится даже начинающий водитель. Но с противотуманными фарами Вы будете чувствовать себя уверенно даже в самый сильный туман. И не будете подвергать опасности себя и пассажиров в машине!

Зачем нужны противотуманки

Само название «противотуманные» фары уже говорит об их сути. Их свет проникает через туман, стену дождя, способствует более эффективному освещению дороги.

Наличие ПТФ дает три важных плюса.

  1. ПТФ или противотуманки, характеризуются более плоским световым потоком, который буквально стелится над землей, распространяется в большей степени в ширину, нежели в высоту. Это сделано специально, поскольку температура дорожного полотна выше температуры воздуха, тумана, потому он не опускается на саму землю. Следовательно, противотуманки обеспечивают определенную дальность свечения по сравнению с обычными фарами. Вы будете видеть примерно на 10 метров дальше, чем при работе ближнего света.
  2. Ширина светового луча ПТФ позволяет видеть разметку, обочину, что позволит вовремя совершить манёвр, не оказаться за пределами дорожного полотна. Увы, в условиях тумана это распространенное явление. Причем намного чаще страдают те, у кого противотуманок нет. Это факт.
  3. ПТФ не слепят встречные машины, но позволяет им видеть вас. Только при условии грамотно выполненной регулировки фар, конечно же. Следовательно, противотуманные фары на машине оказывают большое влияние на безопасность, сигнализируя встречным машинам о вашем приближении.

Основные аспекты настройки

Настройка и регулировка освещения включает в себя несколько этапов:

  1. Сначала нужно удостовериться в том, что фары работают в нормальном режиме и включаются не одновременно с ближним освещением. Если это так, то правильно настроить свет не получится.
  2. После этого нужно проверить, насколько надежно зафиксированы фары. Если оптика болтается, то, разумеется, регулировка будет бесполезной. Кроме того, необходимо также проверить давление в шинах — это показатель должен быть одинаковым, при этом авто должно стоять на ровной поверхности.
  3. Для проведения регулировки вам потребуется не только ровная поверхность, но и место со сплошным забором или стеной перед ней. Найдя такое место, необходимо произвести замер расстояния от земли до оси установки ПТФ, а на стене перед машиной необходимо отметить это расстояние.
  4. Машина ставится на расстоянии пяти метров от стены или забора, на этом процедуру подготовки можно считать практически оконченной. Для более точных показателей на водительское сиденье следует положить какой-то груз в соответствии с весом водителя. В среднем вес груза должен составлять около 75 кг. Для начала необходимо произвести регулировку расстояния между световыми потоками, оно должно составлять около 57.7 см от центральной вертикальной оси. Каждую фару необходимо настраивать отдельно, но при настройке одного фонаря второй должен быть закрыт куском бумаги или картона, подойдет любой непрозрачный материал.
  5. После того, как расстояние будет выставлено, можно настроить высоту оптики. В данном случае также регулировка осуществляется на каждом фонаре по отдельности, при этом центр света должен соответствовать расположению осветительных компонентов. Непосредственно сама регулировка производится при помощи специального болта, который находится сбоку. Для этого в рамке можно найти соответствующее отверстие, в которое вставляется отвертка.

Основные советы касательно регулировке противотуманных огней приведены на видео ниже (автор ролика — канал Test Lab тесты Автоламп).

Установка противотуманных фар – это не просто шаг к улучшению внешнего вида ВАЗ 2110, но еще и забота о собственном удобстве и безопасности. Именно поэтому следует знать, как на ВАЗ 2110 подключаются противотуманки и обеспечить лучшие условия для езды в непогоду.

Зачем нужны противотуманные фары

Туман — это приземлённое клубящееся облако, состоящее из мельчайших капелек воды, взвешенных в атмосфере. При сплошном «молоке» освещение дорожного полотна фарами приводит к тому, что рассеянные пучки света частично отражаются от капелек и ослепляют водителей. Свет не может проникнуть сквозь туман на большое расстояние, поэтому видимость резко снижается.

Главное предназначение противотуманных фар (ПТФ) — формирование правильного направления светового потока. Его можно представить в виде параллелепипеда — широкого по горизонтали и узкого по вертикали. Этот световой поток стелется по поверхности дорожного полотна, под туманом. Дополнительные ПТФ предназначены именно для создания низкого яркого освещения над проезжей частью автодорог при неблагоприятных метеоусловиях.

Противотуманные фары формируют яркий поток света, который направлен низко над дорожным полотном

При тумане или обильных осадках водитель видит перед собою «стену» из отражённых лучей, сквозь которую с трудом угадываются дорожное покрытие и обочина. Давно подмечено, что туман над землёй зависает с зазором до полуметра, поэтому фонари, смонтированные внизу и светящие под дымную пелену, гораздо лучше основных фар освещают дорогу.

Сильный дождь и обильный снег падают стеной до самой земли, поэтому для лучшей освещённости дороги при плохих метеоусловиях важен сконцентрированный поток света на малой высоте (до 50 сантиметров) жёлтого или белого света. Этот спектр излучения обладает максимальной интенсивностью энергии потока в сравнении с плотностью освещения зелёными, синими или фиолетовыми лучами.

Автомобили ВАЗ 2110 с противотуманками не только выглядят более привлекательно, но и способствуют безаварийной езде в сложных дорожный условиях

Установка ПТФ

Открываем блок предохранителей (БП), откручиваем 1 саморез и разворачиваем сам (БП) зеленым отмечено, красные провода (которые у меня не шли с завода, пришлось добавлять).
2 провода, по длине около 15 см, с обоих концов разъемы типа «мама» Под цифрой 1 красный провод в красном штекере (БП), это взят постоянный «+» (проверьте контролькой), который тянем к реле на ножку №30 (смотреть на оборотной стороне реле) здесь он отмечена тоже цифрой 1.
Под цифрой 2 красный провод, это «+» от реле с ножки №87 обратно (БП) в белом штекере. здесь он отмечен цифрой 2
Здесь отмечены 2 предохранителя (они с завода уже стоят, по 10А) для наших ПТФ к которым и идет красный провод с «+» после реле включения ПТФ , т.е., получается по красному проводу «+» подходит к предохранителям и разделяется на 2 «+» на каждую противотуманную фару.
На этом фото отмечены 2 провода желтый и желто-черный, это 2 «+» выхода на ПТФары.
Для удобного монтажа я взял разъем с «2-ой мамой» и удлинил их проводами приблизительно на 30см, на конце каждого, тоже по «маме»
2 провода желтый и желто-черный втыкаем в белый штекер на (БП), как на фото под цифрой 1 и 2
А разъем с «2-ой мамой» выводим над (БП) и подключаем к разъему «2-ой папа» у него тоже 2 провода желтый и желто-черный , который находиться за кнопкой открывания багажника
На этом фото отмечено цифрой 3 черный провод это «-«, он подключен к реле на ножку под №86. «-» лучше взять, сверху над (БП), там с завода, на гайку под ключ на 10, уже прикручены другие черные провода. А под цифрой 4, провод управления включения ПТФ.

Откуда его взять, кому как удобнее, есть множество способов:

  • Способ 1. от габаритов напрямую без кнопки, т.е., при включении габаритов автоматически будут включаться ПТФ
  • Способ 2. от габаритов последовательно через кнопку, т.е., при включении габаритов податься «+» на кнопку включения ПТФ и только при нажатие этой кнопки включаться ПТФ
  • Способ 3. от зажигания через кнопку, т.е., при включения зажигания на кнопке включения ПТФ появиться «+» и только при нажатие этой кнопки включаться ПТФ

Есть еще много способов включения ПТФ, но я выбрал 3 способ, т.к., по моему мнению он очень удобен в установке, практичен использование и имеет много плюсов.

Установка ПТФ на ВАЗ десятого семейства:

  1. Снимаем заглушку и вставляем ПТФ в бампер.
  2. Устанавливаем облицовку ПТФ.
  3. Крестообразной отверткой приворачиваем два самореза крепления облицовки.
  4. Подключаем колодку с проводами.

Подключение кнопки включения ПТФ

На фото показана цифра 1 Реле включение ПТФ, цифра 2, раньше стояло реле ЭСП(электро-стекло подъемников) от нее я и взял 2 провода, тоненький розовый на нем «+» при включении зажигания и тоненький черный «-» и при помощи удлинения вывел их на кнопку включения ПТФ. Схема подключения кнопки ПТФ есть в (ГКПТФ).
