Положение дроссельной заслонки: проверка и устранение неисправностей. фото и видео

Адаптация педали газа, холостых оборотов и ДЗ

Если демонтаж и очистка механизма осуществлялась по другому алгоритму, то вполне возможно, потребуется обучение дроссельной заслонки Кашкай. Порядок адаптации для МКПП И CVT аналогичен.

При возникновении скачков во время работы дроссельного узла при взведении акселератора, требуется адаптация педали газа, самого дросселя и холостого хода. Адаптация педали выполняется по следующей схеме:

  • нужно взвести зажигание на 2 секунды, не придавливая педаль газа;
  • затем отключить и подождать 10 секунд, затем повторить процедуру, при этом, двигатель работать не должен.

Адаптация дросселя на холостом ходу осуществляется по аналогичному алгоритму:

  • в первую очередь нужно включить зажигание, не надавливая педаль газа.
  • отключить зажигание.

Если на протяжении последующих 10 секунд в механизме дросселя наблюдается своеобразное жужжание, то настройка произведена успешно.

Настройка оборотов холостого хода

Перед настройкой холостого хода потребуется произвести предварительную подготовку:

  • убедиться, что коробка передач хорошо разогрета;
  • показатель напряжения АКБ составляет не меньше 12,9 В;
  • а температура жидкости в двигателе в пределах от 70 до 100 градусов;
  • включить рычаг переключения скоростей в режим блокировки «Р»;
  • отключить всю электронику — магнитолу, охлаждение, освещение, прогрев заднего окна.
  • руль зафиксировать по прямой.

Для последующих манипуляций и адаптации XX потребуется секундомер.

Адаптация холостого хода:

  • первоначально потребуется произвести адаптацию педали газа и дроссельной подачи воздуха на холостых оборотах, по алгоритму;
  • затем нужно завести и разогреть двигатель до оптимальной рабочей температуры;
  • после потребуется на 10 секунд отключить зажигание;
  • далее, не трогая газовую педаль, обратно включить зажигание на 3 секунды;
  • на протяжении следующих пяти секунд потребуется 5 раз надавить педаль газа;
  • спустя 7 секунд после окончания предыдущих манипуляций, нужно зажать педаль газа на 20 секунд и дождаться пока лампочка сигнализатора MI не замигает а потом станет гореть непрерывно. (Мигание желтого индикатора указывает на переход в режим диагностики.)
  • затем спустя 3 секунды, нужно возвратить акселератор в исходное положение, и произвести запуск мотора на холостых оборотах.

Для того, чтобы удостовериться, что адаптация дроссельной заслонки Ниссан Кашкай произошла успешно, потребуется завести двигатель авто, и надавив на газовую педаль, проверить оборотность двигателя на холостом ходу и параметры угла опережения зажигания. Если при этом не наблюдается никаких подергиваний в работе механизма, то процесс прошел удачно.

В противном случае, придется повторить процесс адаптации с начала и до конца, пока не будет достигнут необходимый результат.

С первого раза проделать это получается у не многих.

Причины неисправности дроссельной заслонки

Описанные выше проблемы обычно вызваны сбоями в работе той или иной части дроссельного узла. Рассмотрим эти явления подробнее.

РХХ предназначен для подачи воздуха во впускной коллектор двигателя при работе на холостом ходу (то есть в тот момент, когда дроссельная заслонка закрыта). Если функционирование регулятора нарушается или совсем прекращается, двигатель на холостых оборотах начинает работать нестабильно вплоть до полной остановки.

Еще одна распространенная причина неисправности дросселя – проблемы с датчиком положения дроссельной заслонки (ДПЗД). Датчик фиксирует положение дроссельной заслонки и передает соответствующую информацию электронному блоку управления (ЭБУ). Блок, в свою очередь, выбирает режим работы двигателя, определяет количество подаваемого воздуха и топлива, корректирует момент зажигания.

Неисправный датчик не отправляет информацию ЭБУ или передает неверные данные. В связи с этим блок управления выбирает неправильный режим работы или переводит его на аварийные условия функционирования. О том, что ДПЗД вышел из строя, свидетельствует загоревшаяся на приборной панели контрольная лампа Check Engine.

В электронных дроссельных заслонках, которых сегодня большинство, поломкам подвержены датчики привода управления, которые вместе с ДПЗД передают команды на положение дросселя в ЭБУ.

Если тот или другой датчик выходит из строя, в «поведении» автомобиля возникают проблемы, перечисленные в самом начале нашей статьи – слабая реакция на нажатие педали газа, снижение количества оборотов двигателя в минуту (не выше 1500 об.), их нестабильность на холостом ходу и пр.

В редких случаях ломается электродвигатель привода заслонки. Если это происходит, заслонка фиксируется в одном положении, и блок управления переводит машину в аварийный режим.

Достаточно распространенной причиной неустойчивой работы ДВС является разгерметизация во впускном тракте.

Подсос воздуха может происходить в следующих зонах и узлах:

  • Местах прижимания заслонки к корпусу
  • Жиклере холодного старта
  • Соединительной гофрированной трубке за ДПЗД
  • Стыке патрубка очистителя картерных газов и гофры
  • Уплотнении форсунок
  • Выводах для бензиновых испарений
  • Трубке вакуумного тормозного усилителя
  • Уплотнении корпуса дроссельной заслонки

Загрязнение также можно считать неисправностью. Корпус дроссельной заслонки в двигателе автомобиля непосредственно связан с системой вентиляции картерных газов. Именно поэтому на корпусе и оси со временем скапливаются маслянистые отложения.

Типичными признаками загрязнения дроссельной заслонки является отсутствие плавности ее работы, частые заедания и подклинивания. Двигатель в результате начинает работает нестабильно, в электронном блоке управления формируются соответствующие ошибки.

Источник

Когда необходим сброс адаптаций?

Вот что гласит официальное руководство Шевроле:

— Замена на новый контроллер ЭСУД

— Замена нового корпуса дроссельной заслонки (MTIA, ETC)

— Замена на новый клапан РХХ

— Очистка корпуса дроссельной заслонки от нагара

Я бы ещё добавил такой пункт:

Ошибки и сбои в процессе работы ДПДЗ и РХХ. Немного остановлюсь на этом моменте.

Дело в том, что существует некая зависимость между положением ДЗ и положением РХХ. То есть, если положение ДЗ = 2,5%, то положение РХХ примерно будет равно 20-25 Шагам.

Но периодически обращаются люди с нестабильными оборотами холостого хода и при диагностике можно увидеть картину, когда положение ДЗ = 0, а шаги РХХ = 40! В этой проблеме помогает именно сброс адаптаций, хотя владелец авто до этого не проводил никаких манипуляций с дроссельным узлом.

Это следствие каких-то кратковременных сбоев в системе. Вот один из примеров на нашем форуме, когда манипуляции с клапаном вентиляции картера привели к похожему сбою. Поэтому данный пункт также имейте ввиду.

Также такое явление встречается из-за неправильной регулировки троса педали акселератора.

Ну а теперь рассмотрим, собственно, сам процесс сброса адаптаций и почему он необходим после чистки дроссельной заслонки.

Нормальное положение ДЗ на холостом ходу прогретого двигателя без нагрузки составляет 2 — 3,5%.

Она открыта ровно на столько, сколько необходимо для прохождения нужной массы воздуха, чтобы обеспечить заданные обороты холостого хода.

Со временем заслонка и корпус дроссельного узла обрастают грязью, уменьшая зазор для прохождения воздуха.

Чтобы поддерживать заданные обороты, ЭБУ вынужден постепенно всё больше приоткрывать регулятор холостого хода. Со временем эти значения вырастают до 50-60 шагов РХХ или 5-7% положения ДЗ.

Это означает, что пора почистить дроссельный узел.

Мы его благополучно чистим и потом запускаем двигатель. И тут начинаются проблемы, ведь ЭБУ помнит значения 7% положения ДЗ для этого режима работы, но обороты теперь значительно выросли, ведь теперь нет преграды на пути у поступающего воздуха (обороты начинают зависать на высоких значениях). ЭБУ не может понять, что происходит и начинает пытаться их отрегулировать (обороты начинают плавать).

Вот на этом этапе и необходимо наше вмешательство. Нам нужно вернуть ЭБУ снова на заводские значения, снова выставить его на стартовую позицию, чтобы он начал снова адаптироваться.

Это можно сравнить с обычным 10-литровым ведром. Допустим, мы его полностью наполнили, влив туда 10 литров пива. Чтобы ещё в него влить 10 литров — нам необходимо сначала вылить уже имеющиеся в нём.

Так и в случае с ЭБУ. Мы стираем адаптивную память, чтобы блок начал обучаться и адаптироваться заново.

Как диагностировать датчик положения дроссельной заслонки с помощью мультиметра

  1. Найдите ДПДЗ на вашем автомобиле. Поскольку он контролирует положение дроссельной заслонки, ищите датчик на её корпусе.

На рисунке ниже красная стрелка указывает на этот датчик.

В демонстрационных целях я удалил патрубок подачи воздуха, чтобы вы могли видеть, как устроен дроссельный узел. Это поможет вам при проверке датчика.

  • В старых автомобилях на корпусе дроссельной заслонки используется механический рычаг, который соединен с педалью газа в салоне посредством тросового привода (на новых автомобилях применяется электронная педаль акселератора).
  • В дроссельном узле установлена пластина (круговой диск), действующая как дверь для воздуха, попадающего в двигатель.
  • При закрытом дросселе (педаль газа не нажата), заслонка находится в полностью закрытом состоянии.

В широко открытом дросселе (педаль газа прижимается к полу), заслонка полностью открыта, обеспечивая максимальную подачу воздуха в двигатель.

  1. Следующий шаг – обеспечение условий для правильной работы ДПДЗ. Для этого начните с отключения электрического разъема от датчика.

Подключите черный провод мультиметра к минусовой клемме аккумулятора и установите прибор в режим постоянного тока.

Измерьте напряжение на среднем контакте, к которому обычно подключен сигнальный провод. Он также должен отображать примерно 0 вольт.

Подключитесь к третьему контакту, который должен показать около 5 вольт. Это и есть наше опорное напряжение. Если при подключении к третьему контакту вы не видите на мультиметре 5 вольт, датчик положения дроссельной заслонки не получает требуемого напряжения, а это признак дефекта проводки ещё на пути к датчику. Проверьте её на наличие механических повреждений.

Важно отметить, что до тех пор, пока на одном контакте будет присутствовать 5 вольт и примерно 0 вольт на двух других, вы можете не переживать о целостности проводки. Помните, что сигнальный контакт обычно является средним в разъеме и запомните, где расположены 5 вольт и заземление

  1. Подсоедините разъем проводки к ДПДЗ и подключите к контактам сигнала и заземления щупы мультиметра, воспользовавшись скрепками (см. фото ниже).

  1. Подключите плюсовой (красный) щуп мультиметра к сигнальному проводу (средний контакт), а черный щуп – к заземляющему проводу. Установите мультиметр в режим постоянного тока (DCV)

При таком подключении на мультиметре должно быть примерно 0,9 вольт

Точные цифры могут отличаться, в зависимости от модели автомобиля.
Поверните рычаг корпуса дроссельной заслонки и обратите внимание на изменение напряжения. Если вам неудобно это сделать, можно положить мультиметр на лобовое стекло, повернув экраном к салону автомобиля, сесть за руль и нажимать на педаль газа

Результат будет аналогичным.
Если датчик положения дроссельной заслонки работает правильно, вы увидите плавное изменение от базового напряжения (в нашей ситуации примерно 0,9 вольта) до максимального значения (около 4,47В). Поверните рычаг или медленно нажмите педаль газа, постарайтесь увидеть «пики» напряжения. Резкие всплески или падения напряжения – это то, что нас интересует. К примеру, если вы нажали на педаль газа примерно наполовину и на дисплее отображается около 2,5 вольт, резкие всплески свыше 4 вольт или падения до 1 вольта свидетельствуют о неисправности ДПДЗ.

Это происходит по причине физического износа датчика дроссельной заслонки. Если вы обнаружили участок, на котором напряжение прыгает каждый раз, когда вы его проходите (либо по пути вверх, либо вниз), это является признаком износа резистора. Информация об этом всплеске напряжения передается на электронный блок управления, в результате чего компьютер думает, что вы резко нажали или отпустили педаль газа.

Если проверка ДПДЗ показала, что датчик неисправен, заменить его будет несложно. Как правило, он крепится всего двумя болтами. Необходимо лишь отключить электрический разъем, открутить крепежные болты, вытащить датчик и установить новый.

Что такое ДПДЗ
? Как проверить ДПДЗ? Ответы на эти и многие другие вопросы вы получите в этой статье. Интересно? Тогда читайте далее!

В начале, предлагаю разобраться с аббревиатурой. ДПДЗ расшифровывается как — датчик положения дроссельной заслонки. ДПДЗ представляет собой потенциометр, задача которого своевременно сообщать о положении дроссельной заслонки — контроллеру. Положение дроссельной заслонки меняется в зависимости от нажатия водителем на педаль акселератора (газа).

Виды и режимы работы дроссельной заслонки

Тип привода дросселя определяет ее конструкцию, режим работы и управление. Он может быть механический или электрический (электронный).

Устройство механического привода

Старые и бюджетные модели автомобилей имеют механический привод клапана, в котором педаль газа напрямую соединена с перепускным клапаном при помощи специального троса. Состоит механический привод для дроссельной заслонки из следующих элементов:

  • акселератор (педаль газа);
  • тяги и поворотные рычаги;
  • стальной трос.

Нажатие на педаль газа приводит в движение механическую систему из рычагов, тяг и троса, что заставляет заслонку совершить поворот (раскрытие). В результате в систему начинает поступать воздух и формируется топливовоздушная смесь. Чем больше воздуха будет подано, тем больше поступит топлива и, соответственно, увеличится скорость. Когда акселератор находится в неактивном положении, заслонка возвращается в закрытое состояние. Помимо основного режима, механические системы могут включать и ручное управление положением дросселя при помощи специальной ручки.

Принцип работы электронного привода


Устройство электронной дроссельной заслонки

Второй и более современный тип заслонок – электронный дроссель (с электрическим приводом и электронным управлением). Его приоритетными отличиями являются:

  • Отсутствие прямого механического взаимодействия между педалью и заслонкой. Вместо нее, используется электронное управление, что также позволяет изменять крутящий момент двигателя без необходимости нажатия на педаль.
  • Холостой ход двигателя регулируется перемещением дросселя автоматически.

Электронная система включает в себя:

  • датчики положения педали газа и дроссельной заслонки;
  • электронный блок управления двигателем (ЭБУ);
  • электрический привод.

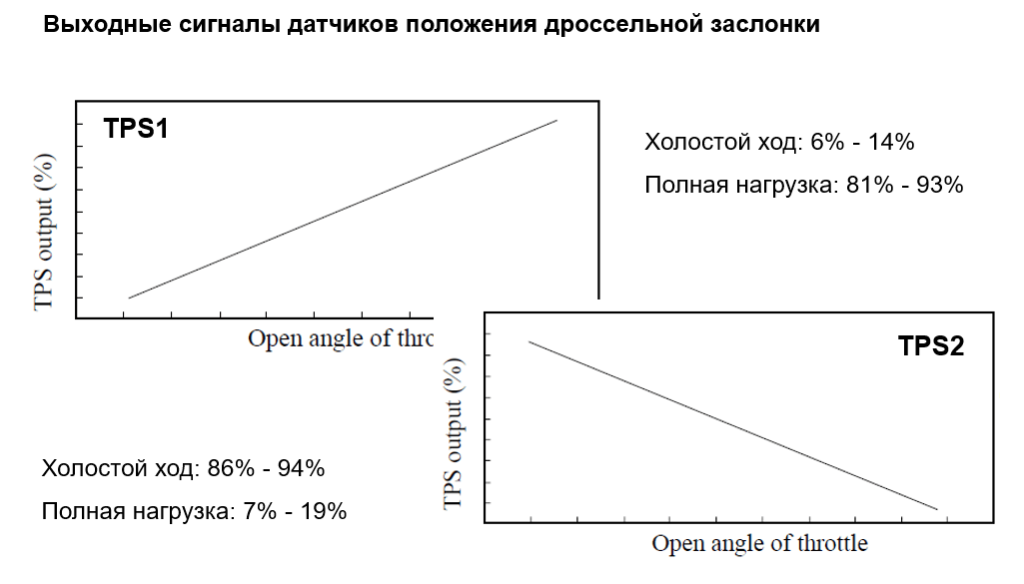

Графики выходных сигналов датчиков положения дроссельной заслонки

При нажатии на акселератор датчик положения педали газа, состоящий из двух независимых потенциометров, изменяет сопротивление в цепи, что является сигналом для электронного блока управления. Последний передает соответствующую команду на электропривод (моторчик) и поворачивает клапан дроссельной заслонки. Ее положение, в свою очередь, контролируется соответствующими датчиками. Они посылают ответную информацию о новой позиции клапана в ЭБУ.

Датчик текущего положения дроссельной заслонки представляет собой потенциометр с разнонаправленными сигналами и общим сопротивлением 8 кОм. Он располагается на ее корпусе и реагирует на вращение оси, преобразуя угол открытия клапана в напряжение постоянного тока.

В закрытом положении клапана напряжение будет около 0,7В, а в полностью открытом около 4В. Этот сигнал получает контроллер, узнавая таким образом о проценте открытия дроссельной заслонки. Исходя из этого, рассчитывается количество подаваемого топлива.

Устройство дроссельной заслонки

Дроссельная заслонка — круглая пластина, имеющая способность вращаться на 90 градусов вокруг себя — это цикл от открытия и до закрытия. Находится она в корпусе, содержащим:

  • Привод — механический или электрический;
  • Датчик положения — потенциометр дроссельной заслонки;
  • Регулятор холостого хода.

В совокупности все эти составляющие образуют дроссельный узел или блок дроссельной заслонки.

Корпус заслонки устроен довольно непросто. Ведь сам он входит в состав системы охлаждения. Именно дроссельный узел открывает каналы, по которым циркулирует охлаждающая жидкость. Оснащение корпуса специальными патрубками, связанными с вентиляционной системой и системой улавливания паров топлива, делает конструкцию еще более сложной. Следует подробнее изучить эту систему.

Положение дроссельной заслонки на холостых оборотах

Какие должны быть показания положения ДЗ на оборотах холостого хода?

Разные! Почему?

Этот параметр в большей степени относится к ярым фанатикам чистки дроссельной заслонки каждую неделю, а то и через день.

Существует два основных способа управлять оборотами холостого хода при помощи РХХ (регулятор холостого хода)

Именно управлять оборотами хх! А не поддерживать обороты хх! Это очень важно!. Так вот:

Так вот:

  1. При помощи регулятора холостого хода, установленного в байпасном канале
  2. При помощи регулятора холостого хода, управляющего непосредственно дроссельной заслонкой

И та, и другая система встречается на разных автомобилях. Даже Шевроле Лачетти использует разный способ регулировки холостого хода. На двигателях 1,4л и 1,6л используется второй метод, а на двигателях 1,8 используется первый метод.

Этот параметр в диагностике обзывается, как «Шаги РХХ» или «Положение ДЗ Шаг». Это более подробно мы рассмотрим в одной из будущих статей, а сейчас кратко объясню в чём заключается принципиальная разница этих двух способов. Это необходимо для понимания диагностики положения дроссельной заслонки.

Как мы уже знаем, все процессы в двигателе начинаются с подачи воздуха. Подачей воздуха мы можем регулировать обороты двигателя в разных режимах. То же самое происходит и при регулировке оборотов холостого хода. Подавая определённую массу воздуха, мы регулируем обороты хх в нужных пределах.

Примечание! Регулятор холостого хода осуществляет грубую регулировку оборотов хх (порядка +/- 50 об/м. После этого более точно обороты хх регулируются посредством изменения УОЗ

Но это тема другой статьи и сейчас это не столь важно

Так вот, в первом случае заслонка полностью закрывается, а необходимый для холостого хода воздух, подаётся в обход дроссельной заслонки по специальному каналу. В этом канале находится специальный клапан-регулятор, который регулирует массу воздуха, проходящую через этот канал.

А во втором случае подача воздуха осуществляется через саму дроссельную заслонку. Заслонка приоткрывается/прикрывается при помощи электродвигателя и через неё проходит необходимая масса воздуха для работы двигателя на холостом ходу.

То есть, очевидно, что в первом случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равны нулю! Так как воздух идёт не через дроссельную заслонку, а через специальный канал РХХ.

А во втором случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равняться нескольким процентам (градусам). Равняться нулю показания не могут, так как если заслонка закроется полностью, тогда двигатель заглохнет.

Вот у нас уже получился первый вывод. Вот его суть.

Чтобы правильно диагностировать положение дроссельной заслонки, первым делом необходимо определить, как осуществляется регулировка оборотов холостого хода на этом конкретном автомобиле. Если по первому способу — тогда положение ДЗ на холостом ходу должно быть равно 0%! А если по второму способу — тогда несколько процентов!

Примечание: Во всех сферах нашей жизни встречаются исключения. Тут тоже. Например, Лачетти 1.8 ЛДА хоть и имеет отдельный регулятор холостого хода, но положение дроссельной заслонки на холостом ходу составляет 10-11%

В первом случае всё просто и понятно. Если значения отличны от нуля, значит либо дроссельная заслонка не может плотно закрыться из-за грязи или ещё чего-то, либо датчик положения дроссельной заслонки показывает не правду, что означает его износ и поломку.

А вот во втором случае не всё так однозначно.

Бытует мнение, что если открытие ДЗ составляет более 5%, тогда необходима обязательная чистка этой самой заслонки. Это так, но со множеством нюансов.

И самые главные из них — это те, о которых мы уже говорили выше:

  • регулятор холостого хода не поддерживает холостой ход, а регулирует его
  • нагрузка на двигатель высчитывается по расходу воздуха (давлению в коллекторе). Чем больше масса потребляемого воздуха — тем больше нагрузка. И наоборот, чем больше нагрузка на двигатель, тем больше ему необходимо воздуха.

Как устранить проблему

Если вы заподозрили, что дроссельная заслонка неисправна — нужно проверить весь узел, куда она крепится. Для этого точно соблюдайте следующий алгоритм:

  1. Отсоединить аккумуляторную минусовую клемму.
  2. Необходимо слить жидкость из системы охлаждения.
  3. Откинуть шланги от дроссельного узла.
  4. Убрать трос привода заслонки.
  5. Освободить потенциометр от колодок и регулятора холостого хода.
  6. Снять дроссельный узел.
  7. Проверить в каком состоянии прокладка дроссельной заслонки и остальные элементы узла.
  8. При необходимости заменить некоторые составляющие или же весь узел.
  9. Собрать конструкцию в обратном порядке.

После того, как вы установили узел на место, необходимо проверить герметичность системы охлаждения, куда вы снова залили жидкость. Не должно быть капель и потеков.

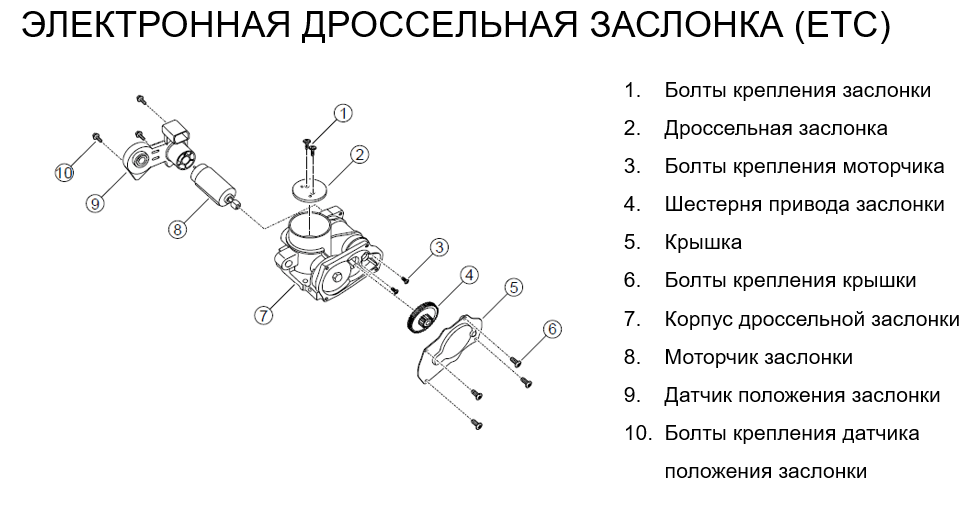

Устройство электронной дроссельной заслонки

Электронной дроссельный узел состоит из следующих элементов:

электронный блок управления;

электромотор, управляющий приводом дроссельной заслонки;

механизм, состоящий из корпуса, оси и заслонки;

датчик положения педали газа;

датчик положения дроссельной заслонки.

Датчик положения устанавливается на корпусе заслонки. Его сигнал меняется при изменении положения шестерни, укрепленной на торце оси. Данные фиксируются, и сигнал, чье напряжение меняется в зависимости от положения, передается в блок управления. При обработке напряжение сигнала переводится в проценты: от 0 до 100%. 0% – заслонка закрыта, 100% — открыта полностью.

Как и многие другие инновации, электронное управление дросселем впервые нашло применение в мире спорта. При помощи электропривода была решена проблема управления множественными дросселями

Датчик, установленный на педали газа, фиксирует изменение ее положения и передает данные блоку управления. Данные обрабатываются, и в зависимости от положения педали запускается привод заслонки, открывая или прикрывая ее. Существует и обратная связь. Положение заслонки отслеживается датчиком и блок управления, получая сигнал, сравнивает угол открытой заслонки с положением педали газа. Благодаря этой связи электронное управление поддерживает холостой ход двигателя, контролируя оптимальное положение заслонки  согласно заданным параметрам.

Модернизируем работу заслонки печки ВАЗ 2110 с помощью кнопки стеклоподъемника

  1. Есть еще один способ, заставить заслонку печки ВАЗ 2110 работать в ручном режиме, но только на этот раз не с механическим приводом, а при помощи кнопки от стеклоподъемника.
  2. Ниже вы можете видеть схему, которая позволяет обойти блок САУО, что позволит на свое усмотрение с помощью кнопки производить открытие или закрытие заслонки для подачи теплого воздуха в салон автомобиля.

Изменяем алгоритм работы заслонки печки ВАЗ 2110

Для начала необходимо снять и отсоединить от контроллера САУО 6-клеммовую и 13-клеммовую колодки.
Теперь по вышеприведенной схеме производим подключение кнопки стеклоподъемника :

После того как, подключение кнопки управления было выполнено, соединяем 6-клеммовую колодку которая предназначена для включения вентилятора печки ВАЗ 2110. Вторую снятую колодку оставляем не подключенной.
Теперь остается вмонтировать кнопку в панель торпеды и управление заслонкой печки ВАЗ 2110 в ручном режиме готово.

И напоследок, хочется сказать пару слов о подсветке САУО. Так как колодка, которая отвечает за освещение узла управления печкой, была отключена, следовательно, при включении габаритов подсветка будет отсутствовать. Чтобы исправить это, необходимо запитать подсветку плюсовым контактом от подсветки часов.

Как произвести регулировку заслонки отопителя на Ладе Калине?

  1. Первым делом нужно отрегулировать кран отопителя.
  • Снимите скобу, которая держит оболочку троса на корпусе краника.
  • Снимите трос с рычажка крана.
  • Откройте кран по максимуму.
  • Отцепите трос от блока рычажков.
  • Уберите старый трос.
  • Кран можно в будущем, вообще, не закрывать.

Если вам не нравится способ, описанный выше, то можно воспользоваться ещё одним:

  • Отрегулируйте длину оболочки и троса так, чтобы в крайнем правом положении рычажка на блоке кран открылся полностью.
  • Зафиксируйте трос, расположенный в таком состоянии, при помощи защёлки.
  1. Затем приступаем непосредственно к регулировке заслонки отопителя.
  • Снимите скобу, которая держит оболочку троса на корпусе отопителя и нащупайте оцинкованный рычажок жёлтого цвета, находящийся слева.
  • Оттяните рычажок на себя — это будет по максимуму открытое состояние.
  • Отрегулируйте длину троса так, чтобы в правом положении длинного рычажка на блоке рычагов задвижка была открыта по максимуму.
  • Зафиксируйте.
  • Не забывайте о том, что при помощи одного рычага одновременно управляются обе заслонки: и крана, и большая.

Однозначно отопитель в Ладе Калине обогревает намного лучше, чем в предшествующих моделях линейки автопрома ВАЗ.

Но неправильная работа заслонок отопителя, к сожалению, является очень частой «болезнью» Лады Калина. Поэтому после покупки постарайтесь заранее подготовиться к отопительному сезону, тем более что сделать это самостоятельно можно достаточно быстро и просто.

Читать дальше: Посмотреть тест драйв александр сошников

В зависимости от комплектации схема печки Лада Калина может различаться. В одном случае конструкция системы вентиляции и отопления проста и надежна, в другом — контроль температуры в салоне автомобиля на плечах автоматики и электроники. Рассмотрим принцип работы отопителя Лада Калина в разных модификациях.

Следящая система управления на примере управления дроссельной заслонкой автомобиля

Внедрение: 2012 г.

Модуль Е14-140-М был применён в лабораторной работе, посвящённой изучению автоматизированной системы управления дроссельной заслонкой автомобиля в рамках предмета «Управление в технических системах» (кафедра «Колесные машины» МГТУ им. Н.Э. Баумана) .

Рисунок 1. Внешний вид лабораторной установки: 1 – педаль акселератора (от автомобиля ГАЗ 3302); 2 – дроссельная заслонка 40624.1148090 VDO (SIEMENS); 3 – микроконтроллерная плата Arduino; 4 – плата транзисторного ключа; 5 – плата потенциометров; 6 – модуль АЦП Е14-140-М.

Для реализации норм ЕВРО-3, ЕВРО-4 в электронной системе управления двигателем (ЭСУД) должна присутствовать функция электронного управления заслонкой дроссельного патрубка вместо классического механического (тросового) управления. С этой целью вводятся электропривод дроссельной заслонки и датчик положения педали акселератора (рисунок 2). В качестве регулятора в лабораторной работе используется микроконтроллерная плата Arduino, в которой программно реализован ПИД-регулятор.

Рисунок 2. Блок-схема системы управления дроссельной заслонкой.

Три канала модуля АЦП Е14-140М, подключенного через USB к внешнему ПК, используются для регистрации следующих сигналов:

  • 1-ый канал: сигнал датчика положения педали акселератора;
  • 2-ой канал: сигнал датчика угла поворота дроссельной заслонки;
  • 3-ий канал: сигнал с широтно-импульсной модуляцией (сигнал управления электродвигателем дроссельной заслонки), рисунок 3.

Рисунок 3. Широтно-импульсная модуляция.

В качестве программы регистрации использовалась программа LGraph2 (рисунок 4).

Рисунок 4. Окно настройки оборудования программы LGraph2.

В ходе лабораторной работы студенты корректируют программный код микроконтроллера в плате Arduino, добиваясь требуемого качества работы ПИД-регулятора (установившаяся ошибка, быстродействие, перерегулирование), снимая графики переходных процессов программой LGraph2.

Конструкция дроссельной заслонки и педали акселератора пояснена рисунками 5 – 8.

Рисунок 5. Внешний вид дроссельной заслонки 40624.1148090 VDO (SIEMENS).

Рисунок 6. Устройство дроссельной заслонки (схематично).

Рисунок 7. Педаль акселератора: а – внешний вид; б – установка на автомобиле «Газель».

Рисунок 8. Устройство датчика угла поворота педали акселератора: 1 – графитовые дорожки потенциометра № 1; 2 – графитовые дорожки потенциометра № 2; 3 – ползунок потенциометра № 1; 4 – ползунок потенциометра № 2; 5 – ось поворота педали.

1. Смирнов А.А. Лабораторная работа по УТС «Построение следящей системы управления на примере управления дроссельной заслонкой автомобиля».

За что отвечает заслонка?

Во время работы мотора в системе охлаждения подогретая жидкость движется сквозь радиатор печки, при этом она нагревает идущий через него воздух. Объём проходящего воздуха сквозь радиатор и вне его контролируется главной заслонкой печки. В зависимости от того как расположена рукоять регулятора температуры на приборной панели и будет зависеть количество поступающего воздуха.

Распределять движение воздуха по салону можно при помощи поворота рукояти регулирующей положение заслонки. Но бывают такие случаи, когда заслонку клинит и нельзя должным образом отрегулировать поступление тепла в салон Калины.

Если дело только в задвижке, то исправить ситуацию можно достаточно просто, подтянув её тросик. Если после этих действий ситуация в лучшую сторону не изменилась, то нужно провести визуальную диагностику состояния механизма и выполнить ещё ряд несложных действий.

Читать дальше: Объем багажника ваз 2111 универсал в литрах

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
