Устройство тормозной системы ваз 2107

Устройство переднего тормозного механизма

Устройство переднего тормозного механизма на ВАЗ 2114

Передний тормозной механизм состоит из таких составляющих:

  1. Тормозной диск. Непосредственно связан со ступицей и вращается вместе с ним. Замедление вращения и остановка диска приводит к замедлению и остановке колеса.
  2. Направляющая колодок. Служит обоймой для колодок и основанием для направляющих пальцев.
  3. Суппорт. Объединяет в единый узел колодки, цилиндр, поршень и обеспечивает равномерную передачу усилия от обеих колодок на диск.
  4. Тормозные колодки. Непосредственно воздействуют на диск, сжимая его с двух сторон и замедляя движение.
  5. Цилиндр. Герметичная полость, в которой движется поршень.
  6. Поршень. Под воздействием давления гидравлической жидкости прижимает колодку к диску. Благодаря системе «плавающая скоба», синхронно прижимается и вторая колодка. Это обеспечивает равномерный износ их накладок, диска и гарантирует эффективное торможение.
  7. Кольцо для уплотнения. Предотвращает утечку жидкости и обеспечивает герметичность системы
  8. Чехол для защиты направляющего пальца от попадания грязи, что дает беспрепятственное перемещение колодок.
  9. Направляющий палец. Позволяет колодкам равномерно перемещаться и прилегать к диску всей плоскостью.
  10. Защитный кожух. Защищает диск от попадания дорожной грязи.

спереди оборудованы дисковыми тормозами. Они автоматически регулируют зазор от колодки до диска. Суппорт и цилиндр образуют плавающую скобу, что создает одинаково равномерное усилие на обеих колодках. Этим достигается равномерный износ накладок. Для контроля их износа на внутренней колодке есть сигнализатор.

Проблемы и их устранение

Существует несколько распространенных проблем, связанных с тормозами на автомобиле ВАЗ 2110. Причины их появления могут быть разными, но решение всегда одно — своевременный и качественный ремонт.

  1. Тормоза полностью утратили свою эффективность, нажатие на педаль не вызывает никакой реакции. В такой ситуации ехать своим ходом никуда категорически нельзя, даже если речь идет о поездке на станцию технического обслуживания? Как вы затормозите? О стену или столб? Вызывайте эвакуатор и приступайте к ремонту. В некоторых ситуациях проблему можно решить самому на месте, но это временные меры.
  2. Во время торможения наблюдаются сильные вибрации, чаще всего — в рулевой колонке. При этом при нажатии на педаль руль с трудом удерживается в руках. Причин тому может быть несколько:
  • Если у вас установлены невентилируемые диски, подобные ситуации могут возникнуть во время дождя, при торможении по луже. Такие устройства не любят влагу, потому чтобы избавиться от вибраций, замените диски на вентилируемые;
  • Другая причина вибраций — неисправные барабаны. Если на рабочей поверхности барабанов имеются темные пятна, узел изнашивается неравномерно. Необходим незамедлительный ремонт или полная замена механизмов;
  • Обязательно проверьте наличие следов деформации на передних тормозных дисках. Из-за них часто возникают вибрации.
  1. Нажатие на педаль тормоза очень тугое, физически тяжело как следует на нее надавить. Причины тоже бывают разные:
    • Воздушный фильтр вакуумного усилителя, возможно, засорился, что привели к тугости педали тормоза;
    • Неисправен сам вакуумный усилитель, разрушены наконечники, диафрагма, нарушен ход обратного клапана, имеются повреждения на соединительном шланге. Каждая из этих проблем ведет к тому, что педаль становится тугой. Решение — ремонт вышедших из строя узлов;
    • Накладки могут изнашиваться со временем, что также не редко становится причиной тугой педали.
  2. Нажатие на тормоз приводит к появлению шипения. Проверьте, в какой именно момент начинается шипение. Если при непосредственном нажатии на педаль тормоза, тогда проверяется в первую очередь вакуумный усилитель. В зависимости от степени повреждения, он меняется или ремонтируется. При шипении во время отпускания педали тормоза, тогда ничего страшного не происходит. Это вполне естественное явление. Разумеется, если шипение не очень громкое и интенсивное.

Как видите, тормозная система у автомобиля ВАЗ 2110 далека от совершенства в заводском исполнении, однако эффективно и надежно выполняет свои функции. Все возможные неисправности легко устраняются самостоятельно, но в некоторых ситуациях желательно обратиться на профессиональную станцию технического обслуживания.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Реле поворотов на ваз 2107 схема

Расход бензина Лада Веста, что обещает производитель

Ваз 21099 -2109 как занизить

Масло в кпп ваз 2106 рекомендованное производителем

Ваз 2114 тосол под водительским ковриком

Ремонт днища кузова ваз 2107

Масло в кпп ваз 2115 рекомендованное производителем

Ремонт помпы ваз 2101 своими руками

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Устройство

На машине установлены и, в основном, надежно действуют гидравлические тормоза. Они двухконтурные, имеют диагональное распределение. То есть, если вдруг подвела одна часть, то возможно торможение другим контуром. Ради безопасности, тормоза ВАЗ 2110 срабатывают по диагонали, один контур – это правое переднее и левое заднее колеса, другой – также по диагонали.

Такое устройство позволяет качественно (без заноса и других неприятностей) затормозить даже в случае неисправности, если пропали тормоза в одном из контуров.

Рассмотрим устройство тормозной системы. В гидропривод входят вакуумный усилитель, а также двухконтурный регулятор, создающий давление в задних тормозах.

Кроме того, гидропривод оснащен трубопроводами, разделенными на два контура, шлангами и тормозными механизмами, обеспечивающими торможение передних и задних механизмов.

Приводит в действие гидропривод педаль, находящаяся в салоне (средняя). Вот главные составляющие гидропривода:

  1. Вакуумный усилитель. Он сконструирован таким образом, что создает давление на поршень главного цилиндра, и таким образом вызывает торможение; Вакумный усилитель тормозов
  2. Привод регулятора давления. Именно через него к задним механизмам тормозов поступает рабочая тормозная жидкость; Привод регулятора давления тормозов
  3. Сам регулятор давления. Уже по названию понятно, что данное устройство отвечает за силу давления, его уменьшение или усиление. Делает он это в зависимости от того, насколько нагружена задняя ось машины; Регулятор давления
  4. Главный цилиндр с поршнями, оснащенный бачком. Заливная горловина бачка оснащена датчиком аварийного уровня ТЖ; Главный тормозной цилиндр
  5. Тормозной механизм для переднего колеса. Его главные детали – диск, колодки и колесные цилиндры. В механизме также предусмотрен сигнализатор для предупреждения полного износа и неисправности накладок; Тормозной механизм переднего
  6. Тормозной механизм для заднего колеса. В отличие от передних, дисковых тормозных механизмов задние – барабанные. Такова заводская комплектация. Однако многие автовладельцы считают, что их устройство не обеспечивает качественное торможение, и меняют их на дисковые. Тормозной механизм заднего

Тормоза требуют к себе внимания. Не дожидаясь, когда загорится контрольная лампочка, сигнализирующая о критичном уровне ТЖ или износе накладок, а тем более, не доводя до того, чтобы тормоза вообще пропали, нужно проводить профилактические проверки.

Особое внимание – всем соединениям и шлангам, поскольку «убежавшая» тормозная жидкость не даст возможности произвести торможение, а отсюда и до трагедии недалеко

Что делать в такой ситуации

Если вам удалось диагностировать скрип и признаки подклинивания в этом узле, требуется выполнить ряд мероприятий.

Причем тут не обязательно обращаться в автосервис. Вам необходимо:

  • поставить авто на домкрат;
  • снять колесо;
  • выкрутить суппорт;
  • снять его;
  • открутить проблемный поршень;
  • извлечь поршень из цилиндра;
  • осмотреть визуально элемент;
  • проверить на наличие сколов, повреждений, коррозии;
  • при наличии ржавчины зачистить;
  • при сильном повреждении заменить;
  • слить из элемента рабочую жидкость;
  • извлечь уплотнительное кольцо;
  • зачистить все поверхности;
  • просушить;
  • залить новую гидравлику;
  • собрать в обратной последовательности.

Собирая узел обратно, обратите особое внимание на то, чтобы случайно не повредить старый пыльник. Если на нем вы заметили трещины, то тут никакое восстановление уже не поможет

Только замена.

Как поменять задние колодки на «Калине»

Тормозные системы разных вариаций ЛАДА «Калина» отличаются отсутствием или наличием антиблокировочной системы. Менять задние тормозные колодки калина с АБС и без таковой одинаково просто. Единственное отличие — в первом случае перед демонтажом колодок необходимо отключить провода от датчиков, чтоб не повредить их. Чтобы во время замены колодок тормозная жидкость не вылилась из бачка и не попала на лакокрасочное покрытие или резиновые детали «Калины», необходимо отобрать часть жидкости из бачка в подготовленный сосуд. Эту операцию стоит проводить только в случае, когда уровень тормозной жидкости в бачке близок к отметке максимума. Замена задних колодок выполняется поочередно: сначала с левой, потом с правой стороны (или наоборот, порядок тут не важен). Часть операций, например, ослабление натяжения троса ручного тормоза или его регулировка, удобнее проводить со смотровой ямы или с использованием подъемника. Поэтому работу нужно выполнять в оборудованном гараже.

Замена задних тормозных колодок ЛАДА «Калина» производится следующим образом:

  • установить под передние противооткатные башмаки;
  • опустить рычаг”ручника” вниз до упора, чтоб максимально ослабить натяжение троса ручника Калины«;
  • вращая регулировочный болт под днищем автомобиля, ослабить трос «ручника»;
  • при помощи баллонного ключа ослабить затяжку болтов крепления колеса;

  • поддомкратить колесо;
  • выкрутить колесные болты баллонным ключом;
  • снять заднее колесо;
  • открутить штифты, служащие одновременно креплением тормозного барабана и направляющими для установки колеса;
  • металлической щеткой очистить ступицу заднего в месте посадки барабана;
  • обработать место посадки барабана на ступицу средством WD-40, подождать согласно инструкции; обстучать барабан резиновым молотком, чтобы «сорвать» его с места;
  • равномерно ввернуть болты М8 в посадочные отверстия барабана, стягивая последний со ступицы;

Внимание: если надавить на педаль тормоза при снятом барабане, поршень тормозного цилиндра может выпасть, что повлечет за собой разгерметизацию контура, необходимость прокачки тормозов или даже замены тормозного цилиндра.

  • проверить состояние тормозного барабана: он не должен иметь сколов, неравномерной выработки, трещин и рисок;
  • при необходимости заменить тормозной барабан новым;
  • свести задние колодки «Калина», используя монтировки (монтажные лопатки);
  • поддеть конец верхней пружины, которая стягивает колодки, шлицевой отверткой и вывести его из зацепления с колодкой;
  • снять верхнюю пружину со второй колодки, отложить в сторону;

  • снять нижнюю стяжную пружину, используя отвертку или пассатижи;

  • демонтировать «переднюю» колодку, расположенную ближе к передней части машины;

  • демонтировать распорную планку, установленную между колодками;

  • снять наконечник троса стояночного тормоза с крюка распорного рычага задней колодки;

  • используя пассатижи, вывести из зацепления пружину, удерживающую вторую колодку;;
  • снять колодку, расположенную ближе к задней части машины;
  • расшплинтовать палец крепления распорного рычага;

  • снять распорный рычаг;
  • очистить детали тормозного механизма от загрязнений;
  • закрепить распорный рычаг на новой колодке;

  • зашплинтовать палец;
  • установить «переднюю» колодку тормозного механизма;
  • поставить на место распорную планку;
  • установить «заднюю» колодку, надев на нее нижнюю стяжную пружину;
  • надеть наконечник тросика «ручника» на распорный рычаг колодки;
  • при помощи отвертки или пассатижей зацепить нижнюю и верхнюю стяжную пружину на колодки;
  • установить на место тормозной барабан;
  • затянуть направляющие штифты, удерживающие барабан;
  • закрепить колесо колесными болтами;
  • опустить домкрат, чтоб колесо стало на землю;
  • баллонным ключом затянуть колесные болты.

Затем те же операции надо проделать на втором колесе. Теперь вы знаете как поменять задние колодки на «Калине».

Помните: после замены задних колодок необходимо отрегулировать ручной тормоз ЛАДА «Калина».

  1. Повышенный износ диска. Для новых вентилируемых дисков она должна составлять не менее 17,8 мм
  2. Борозды и неровности поверхности, оставленные колодками или посторонними частицами (камни, песок, и т.д.)
  3. Гнутая поверхность — бывает не так часто, но при этом может возникнуть такая особенности, как вибрация при торможении и биение

Если вы заметили хотя бы один из вышеприведенных симптомов, необходимо проверить состояние тормозных дисков и при необходимости их заменить. Для выполнения этого ремонта своими руками понадобится следующий инструмент:

  • Баллонный ключ
  • Домкрат
  • Ключ на 7, 13 и 17 мм
  • Головка torx t12
  • Трещотка и удлинитель
  • Молоток
  • Смазка медная

Как устроена тормозная система ваз 2110

Как устроена тормозная система ВАЗ 2110? Схема торможения автомобиля ВАЗ 2110 оснащена гидравлическим приводом, в который входят два контура.

Как и большинство автомобилей, которые относятся к полноприводным, контуры торможения имеют включение, характерное для этих машин. Один контур объединяет в себе по одному сцеплению к колесам, которые находятся на обеих частях подвески.

Они располагаются с двух сторон. Автомобиль имеет передние тормоза и задние тормоза.

1 – главный цилиндр гидропривода тормозов2 – трубопровод контура «правый передний – левый задний тормоз»3 – гибкий шланг переднего тормоза4 – бачок главного цилиндра5 – вакуумный усилитель6 – трубопровод контура «левый передний – правый задний тормоз»7 – тормозной механизм заднего 8 – упругий рычаг привода регулятора давления9 – гибкий шланг заднего тормоза10 – регулятор давления11 – рычаг привода регулятора давления12 – педаль тормоза

13 – тормозной механизм переднего

Устройство системы тормозов автомобиля ВАЗ

На передней подвеске находятся:

  • усилитель вакуумного типа;
  • показатель критического уровня;
  • тормоза дискового типа, которые оснащаются вентиляцией;
  • узлы суппортов, имеющие поршни;
  • система контроля за износом колодок;

На задней подвеске располагаются:

  • тормозной барабан;
  • колодки, действие которых управляется при помощи гидравлических поршней;
  • главный тормозной цилиндр.

Тормозной цилиндр предназначен для автоматического управления. Оно необходимо для контроля расстояния, отделяющего колодку и тормозной барабан. Главный тормозной цилиндр закреплен двумя шпильками к усилителю вакуумного типа.

В верхней части ГТЦ выполняется крепление расширительного бачка. В крышке устанавливается датчик, оснащенный электронным устройством, он необходим для контроля за уровнем жидкости.

Благодаря этому можно определить, когда потребуется ее замена.

Поршень имеет кольцо для уплотнения. В устройстве торможения он находится в соприкосновении со штоком. ВУТ 2110 располагается между узлом, который отвечает за педаль, и ГКЦ. Его крепление производится двумя шпильками. Конструкция усилителя неразборная, в случае выхода его из строя рекомендуется замена новым.

Для чего предназначен регулятор давления тормозов

Большинству владельцев ВАЗ 2110 это устройство знакомо под названием «колдун». При этом далеко не всем ясно, для чего оно нужно. Располагается регулятор давления тормозов на задней подвеске машины. Он оснащен рычагом, который имеет подвижное положение, в момент нагрузки на пружины он меняет статическое положение.

Возникающее напряжение распределяется на поршень системы. После нажатия на педаль поршень способствует уменьшению нагрузки в колодах задних колес.

Если тормозная система работает нормально, все нагрузки распределяются равномерно. Для адекватной реакции регулятора необходима настройка, которая препятствует несвоевременной блокировке колес.

 Сбалансированная тормозная система нужна для соотношения времени блокировки колес автомобиля.

Тюнинг тормозной системы на ВАЗ 2110

Устройство плавающей скобы

Дисковый тормоз оснащен плавающей скобой, которая, в свою очередь, оснащена узлом перемещения и цилиндром, крепление их выполняется при помощи болтов. Монтаж или замена скобы выполняется в отверстия направляющих колодок, здесь же содержится жидкость. При помощи пружин производится прижимание колодок к разъемам направляющих. Это позволяет избежать самопроизвольного торможения.

Во внутреннюю колодку устанавливается электронный сигнализатор. Он также контролирует уровень состояния колодок. Если потребуется замена, система оповестит об этом владельца.

Конструкция тормозного цилиндра ВАЗ 2110 суппорта имеет поршень. Он оснащается кольцом для уплотнения. Это позволяет фиксировать расположение колодок на нужном промежутке от диска. Упругость кольца позволяет это обеспечить.

При необходимости осуществляется замена уплотнительного кольца.

Система тормозов ВАЗ 2110 включает стояночный тормоз. Работа механического привода обеспечивается тросами. Рычаг обеспечивает натяжение троса, он располагается в салоне. В свою очередь, трос крепится к уравнителю, им оснащено каждое колесо на задней подвеске.

Из чего состоит тормозная система ВАЗ 2114

Тормоза ВАЗ 2114 – жизненно важная система автомобиля. Это не громкие слова и каждый водитель согласится с этим. Также каждый водитель знает, что своевременный, качественный ремонт тормозной системы ВАЗ 2114 – залог ее безотказной работы.

Тормозная система на ВАЗ 2114 состоит из двух основных частей:

  • Колесные механизмы – непосредственно воздействуют на крутящиеся с колесом элементы и замедляют его вращение.
  • Привод – система передачи усилия от нажатой педали на колесные механизмы.

На «четырнадцатой» установлена двухконтурная система с гидравлическим приводом. Это означает, что усилие, созданное нажатием на педаль, создает давление жидкости (гидравлика) во всей системе. Это же давление заставляет работать колесные цилиндры. Понятие «двухконтурная» означает, что усилие педали передается по двум независимым друг от друга линиям (контурам) на пары колес. Контуры имеют диагональное распределение: заднее правое колесо работает совместно с передним левым, заднее левое – с передним правым колесом. При отказе одного из контуров такое решение позволяет сохранить устойчивость автомобиля при торможении, особенно на скользкой дороге и повороте.

Схема тормозной системы ВАЗ 2114

Схема тормозной системы ВАЗ 2114 имеет классическую компоновку, аналогичную как вазовским моделям, так и автомобилям многих мировых брендов.

  1. Главный тормозной цилиндр.
  2. Металлические патрубки 1-го контура.
  3. Гибкий шланг передних механизмов.
  4. Бачок для жидкости.
  5. Вакуумный усилитель тормозов.
  6. Металлические патрубки 2-го контура.
  7. Цилиндры задних колес.
  8. Рычаг привода регулятора давления тормозов.
  9. Гибкий шланг задних механизмов.
  10. Регулятор давления.
  11. Кронштейн регулятора давления.
  12. Педаль.

Главный тормозной цилиндр ВАЗ 2114

Общий вид главного тормозного цилиндра (ГТС) под капотом автомобиля с бачком для жидкости и вакуумным усилителем.

Главный тормозной цилиндр создает давление в системе, распределяет его по контурам и передает на цилиндры колес. Состоит из двухсекционного корпуса, внутри которого движется поршень, приводимый педалью. Давление жидкости, созданное в ГТС, передается по контурам в колесные механизмы.

Вакуумный усилитель уменьшает усилие, прикладываемое к педали. Это делает систему более эффективной. Работа вакуумника напрямую зависит от работы двигателя. Вакуумный усилитель гибким резиновым шлангом связан с впускным коллектором двигателя. Разрежение (вакуум) в усилителе создается путем создания низкого давления во впускном коллекторе от движения поршней двигателя на такте впуска.

Регулятор давления задних тормозов изменяет усилие, прикладываемое к тормозным механизмам в зависимости от нагрузки на заднюю часть автомобиля. Он уберегает автомобиль от раннего или запоздалого замедления задних колес и повышает его устойчивость.

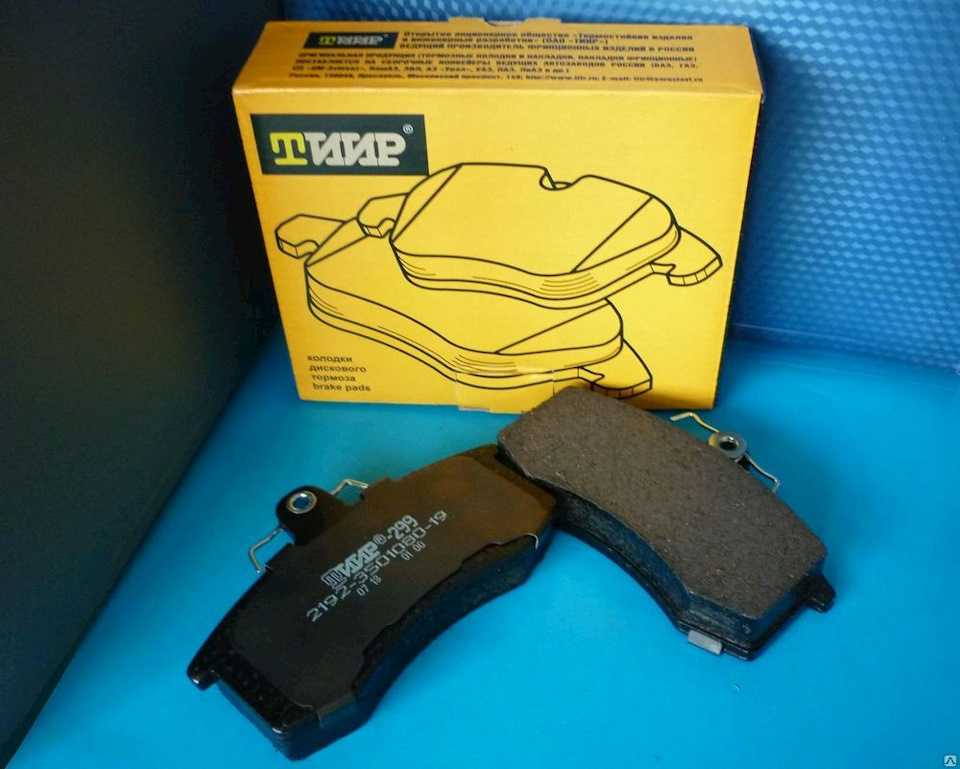

Какие передние тормозные колодки можно поставить на ВАЗ 2104?

Устанавливаемые спереди колодки имеют сокращенный ресурс, длительность которого зависит от условий эксплуатации и стиля вождения. В продаже можно найти как оригинальные детали, так и несколько аналогов, преимущественно европейского производства.

Оригинальные

Заводские передние тормозные колодки на ВАЗ 2104 производятся компанией «ТИИР», их артикул в каталогах автозапчастей – 2101-3501090. Детали считаются универсальными, поскольку ставятся не только на этот автомобиль: они подходят для всех моделей от 2101 до 2107. Толщина составляет 15,6 мм. Изделия выполнены из прочного материала, отличаются экологической безопасностью, обеспечивают плавное нажатие на тормоз, стабильно работают как при низкой, так и повышенной температуре, имеют неплохую износоустойчивость. Средняя стоимость варьируется в пределах 270-320 рублей за комплект.

Заменители

В продаже можно найти аналоги на машину ВАЗ 2104 как европейского, так и азиатского производства. Для сравнения наиболее популярных видов продукции можно изучить данные в приведенной ниже таблице.

Фирма Страна Каталожный номер Стоимость в рублях Особенности
Allied Nippon Индия ADB 0281 340-370 Один из мировых лидеров по производству тормозных систем и деталей, продукция также ставится на технику Suzuki, Yamaha, Hyundai, Ford, Nissan, Mazda
Ferodo Великобритания FDB 96 450-500 Компания выпускает надежные, бесшумные в работе колодки, имеющие увеличенный ресурс и устойчивые к колебаниям температур
Dafmi Украина D656SM 390-450 Производитель выпускает недорогие аналоги с хорошим ресурсом и низким уровнем шума при работе
Finwhale Германия V 211 370-400 Колодки тормозные этого бренда способны проходить 25-30 тысяч км при условии умеренного торможения, не деформируются при сильных перепадах температур
ATE Германия 13.0460-2966.2 700-800 Компания специализируется на производстве тормозных деталей, изделия ставятся на машины марок BMW, Ford, GM, Audi, Skoda и ряд других

Ремонт суппорта

Самым надёжным и одобряемым производителями способом решения проблемы будет замена суппорта в сборе, причём симметрично, с обеих сторон автомобиля. Начавшиеся процессы коррозии и износа остановить невозможно.

Однако высокая цена подталкивает автовладельцев к промежуточным частичным ремонтам. Для этого многие компании вторичного рынка запчастей выпускают ремкомплекты.

Обычно в состав ремонтного комплекта входят направляющие штоки или втулки, по которым движется скоба, их резиновые уплотнения, а также ремонтные поршни с манжетами и пыльниками.

Если внутренняя поверхность цилиндра ещё находится в рабочем состоянии, то есть на ней нет глубоких рисок и кратеров, то установка ремкомплекта вполне способна продлить жизнь суппорта. Разумеется, обязательной замене подлежат и колодки, которые к этому моменту уже неравномерно изношены.

Если в ремкомплекте нет специальной высокотемпературной смазки для тормозных механизмов, то её необходимо приобрести отдельно. Смазыванию подлежат направляющие и обратная сторона колодок. Применение смазок общего назначения недопустимо из-за высокой рабочей температуры.

После переборки заменяется тормозная жидкость, а система прокачивается. На машинах с АБС это надо делать с использованием специальной программы сканера, иначе полностью заменить жидкость не получится, и накопленная влага снова попадёт в рабочие цилиндры.

Особенности работы

Для начала попробуем представить идеальную работу суппорта в составе тормозной системы автомобиля.

Фактически это обязательный узел любого авто, будь то:

Вне зависимости от того, установлен он на Ниве или на БМВ, суппорт обязан находиться в постоянном исправном состоянии.

Это прямая задача непосредственно самого автовладельца. Либо лиц, ответственных за содержание машины и поддержание ее в надлежащем техническом состоянии.

Прежде чем определить, почему он не отжимается и что делать, чтобы не клинило автомобильный суппорт, нужно понять принцип его работы.

В оптимальном состоянии, когда тормозной узел исправен, схема работы выглядит так:

  • водитель выжимает педаль тормоза;
  • внутри системы торможения нагнетается давление;
  • это давление передается к поршневой группе автосуппортов;
  • суппорта, находясь под высоким давлением, подводят колодки торможения к диску;
  • диск торможения при этом закреплен на автоколесе;
  • возникает сила трения;
  • вращение колес замедляется;
  • машина останавливается;
  • либо сбавляет скорость до нужных значений.

Как видите, в теории ничего сложного. Но на деле суппорт справедливо называют крайне сложным элементом.

Трение при активном торможении провоцирует выработку тепла. Тем самым греется колодка, тормозная жидкость и наш с вами суппорт.

Потому крайне необходимо, чтобы автосуппорт делали на основе материала, который не меняет свои свойства и характеристики в процессе сильного нагрева. Плюс предъявляются повышенные требования к прочности.

Демонтаж суппорта на ВАЗ-2110 своими руками

Весьма простая конструкция изделия и тривиальность процесса его демонтажа позволяет производить ремонт и обслуживание даже начинающему автомобилисту. Если вы будете внимательно следовать нижеизложенным рекомендациям — у вас едва ли возникнут трудности на любом из этапов процесса. Вы сэкономите приличные деньги, затраченные на поездку в СТО, и немалое количество времени, ведь сроки обслуживания соизмеримы со временем, необходимым для поездки в мастерскую.

Демонтаж ВАЗ суппорта

Последовательность демонтажа изделия следующая:

  1. Первым делом стоит приподнять машину домкратом и снять колесо. Для подстраховки далее его можно положить под днище авто в случае выхода из строя домкрата;
  1. На ВАЗ 2112 суппорт крепится к кронштейну при помощи двух болтов М17, которые вам следует открутить. Чтобы сорвать болты, возможно, понадобится проникающая смазка;
  1. Если необходимо заменить суппорт ВАЗ либо провести комплексный его ремонт — откручиваете изделие от тормозного шланга. Наконечник шланга закупориваете и можно приступить к дальнейшей разборке изделия.

Состав системы

Как основная система безопасности и остановки машины она имеет в своем составе следующие компоненты и агрегаты:

  1. Главный цилиндр системы торможения. Он представляет собой один из ответственных распределительных элементов между двумя контурами. От него стальные трубки отходят к распределителю на задние и в отдельности на каждое переднее колесо.
  2. Главный тормозной цилиндр состоит из центрального поршня, на него надеваются пружины, уплотнительные манжеты и подкладочные кольца. Все это вместе образует агрегат с разделенными камерами для управления давлением в отдельности в передних и задних колесах. Нередко с ним возникают неисправности в виде провала педали, вследствие чего, отсутствии тормозов вообще. Причиной таких казусов чаще всего являются изношенные манжеты, реже приходится менять весь цилиндр из-за коррозии стенок.
  3. Соединительные шланги и трубки. В системе могут использоваться как стальные, так и медные трубки. С конвейера автомобили комплектуются именно стальными. Часто неисправности системы заключаются именно в них. Из-за их коррозии, и достаточно твердой структуре металла при частой замене задних рабочих цилиндров они могут сломаться. Тогда выходом станет покупка более дорогих медных. Они не подвержены коррозии, но зато более хрупкие, что говорит об аккуратном с ними обращении. Шланги хоть и используются высокого давления, но все же от времени приходят в негодность из-за растрескивания, что, естественно, приводит к течи жидкости. Торможение при этом невозможно из-за провалов педали.
  4. Тормозной механизм передних колес ВАЗ 2107 состоит из обыкновенного невентилируемого диска, суппорта, двух рабочих цилиндров (внутреннего и наружного), соединительной трубки между этими двумя цилиндрами, двух направляющих пальцев, пружин колодок и штуцера для прокачки. Суппорт закреплен неподвижно, поэтому при несрабатывании или, вообще, клине одного из цилиндров из-за одностороннего давления происходит деформация диска, вследствие чего это может привести к его неисправности. Также из-за этого увеличивается износ ступичных подшипников. Поэтому необходимо регулярно проверять работоспособность обоих цилиндров. Часто при заклинивании какого-нибудь его можно разработать механическим способом просто надавив на него монтировкой или большой отверткой и нажав на педаль.
  5. Механизм торможения задних колес состоит из барабана, колодок, привода ручного тормоза, рабочего цилиндра, распорной планки и двух стяжных пружин, обеспечивающих обратное движение колодок и их крепление. Система задних колес также снабжена регулятором давления, выполненным в виде разветвителя. Он расположен на заднем мосте.
  6. Часто возникают неисправности именно с рабочими тормозными цилиндрами. Это может проявляться в их заклинивании или течи. По возможности их необходимо заменить на новые, но если зеркальная поверхность еще в отличном состоянии, то можно заменить манжеты, которые достаточно легко из него извлекаются.
  7. Привод тормозной системы на автомобиле ВАЗ 2107 состоит из педального узла, который представляет собой, собственного говоря, педаль. Она расположена на одной оси с педалью сцепления, также имеется возвратная пружина и механический выключатель стоповых огней. Педаль при нажатии надавливает на шток, который воздействует на мембрану в вакуумном усилителе.
  8. Вакуумный усилитель предназначен для усиления давления на приводной шток главного цилиндра при работающем двигателе. Это происходит за счет разрежения давления во второй камере вакуума благодаря соединению с картером шлангом. При возникновении неисправности с усилителем педаль резко становится тугой или же она проваливается, будто в системе нет жидкости. Устранить ее можно разобрав вакуум и заменив резиновую мембрану.

В основном неисправности в тормозной системе на отечественном автомобиле ВАЗ 2107 проявляются в виде течей, которые могут быть из любого агрегата или шланга. После ее устранения систему следует прокачать для удаления попавшего в нее воздуха.

https://youtube.com/watch?v=bt_GKagQAR8

Как снять передние тормозные колодки ВАЗ

  1. Поднимаем машину на домкрат и устанавливаем страховочное бревнышко под рычаг (мера безопасности от срыва автомобиля с домкрата).
  2. Смазываем WD-40 или его аналогом места контакта суппорта и направляющих пальцев.

В этих местах часто скапливается грязь, появляется коррозия. Чтобы упростить процесс работы и без проблем извлечь направляющие, необходимо смазывать эти места специальной смазкой.

  1. Вытягиваем шплинты, фиксирующие направляющие пальцы

Шплинт (фиксатор) может «сопротивляться». Для его извлечения слегка надавливаем на шток направляющей, чтобы снять напряжение с него. Отверткой или круглогубцами извлекаем его из посадочного места. В этот момент фиксаторы могут повредиться. Поэтому рекомендуется заранее купить ремкомплект, в котором будут новые. Это избавит вас от неудобств, при их установке на свое место.

  1. Выколоткой выбиваем направляющие, удерживая прижимные пружины от вылета

Они служат для прижимания колодок к суппорту, к направляющим пальцам, чтобы при движении автомобиля тормозные колодки на ямах не гремели. Со временем эти пружины теряют свои свойства, перестают плотно прижиматься и на кочках возникает барабанная дробь в районе передних тормозов. Если нажать на тормоз в этот момент и дробь пропадет – это именно пружинки(«чаечки») ослабли и подлежат замене.

  1. Клещами разжимаем (утапливаем) поршни тормозных цилиндров

Одним краем клещей или слесарского ключа беремся за дно цилиндра, другим за выступающий бортик колодки. Плавно сжимаем клещи, вталкивая во внутрь поршень цилиндра. Делаем без «фанатизма», чтобы не раздавить цилиндр.

Можно это не делать, колодки, возможно, так получится вытащить. Но стоит помнить, что при их замене вы будете устанавливать новые, с более толстымми фрикционными накладками. Есть вероятность, что они не войдут в старые размеры изношенных деталей. В этом случае, все равно придется утапливать цилиндры, чтобы влезли новые.

  1. Вынимаем колодки

Установка производится в обратной последовательности.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
