Регулировка клапанов ваз 2107 карбюратор своими руками

Взаимодействие деталей газораспределительного механизма

Распределительный вал, вращаясь, кулачками нажимает на шайбы регулировочные, которые находятся в толкателях, установленных на торцах стержня клапана. Тем самым толкая детали, шляпки которых находятся в сёдлах клапанов. Седла и шляпки очень точно притёрты друг к другу, это сделано для того, чтобы в момент, когда шляпка детали полностью садится, в седло образуется герметичное соединение. Канал полностью перекрывается.

Вот поэтому-то двигатель и работает устойчиво и выдает требуемую мощность, экономя топливо. В процессе работы двигателя рабочая поверхность кулачков изнашивается, они теряют свои размеры, и зазоры увеличиваются.

Из-за этого шляпки не полностью прилегают к своим сёдлам, вследствие этого теряется герметичность соединения седло-шляпки. Для того чтобы восстановить эту герметичность и требуется регулировка зазоров клапанов ВАЗ. Для этого применяются регулировочные шайбы. Сами эти шайбы имеют круглую форму и диаметр по окружности такой же, как у толкателя (поз.А на рисунке выше). На фото ниже представлены некоторые образцы этих круглых шайб: Здесь представлены восемь шайб разной толщины. Толщина пишется на самой шайбе в миллиметрах. Зазоры клапанов регулируются подбором шайб нужной толщины. Иногда приходится несколько раз менять эти шайбы, каждый раз вставляя шайбу другой толщины, до тех пор, пока зазор клапана не примет нужный размер.

Обычно продаются они, наборами начиная от толщины 3мм, следующий размер 3,05мм. И так через каждые 0,05мм, до размера 5мм.

Особенности регулировки и размеры

Главное условие в этом деле, двигатель должен быть холодным. Т.е. температура его должна быть не более 20 градусов Цельсия.

Дальнейшие действия мы будем производить, смотря на рисунок, расположенный ниже. Для удобства работы свечи зажигания лучше выкрутить! Так будет легче приводить в действие все механизмы и валы, задействованные в этом процессе, поскольку компрессия будет отсутствовать. Поворачиваем коленвал так, чтобы метка на шкиве распредвала совпала с меткой на задней крышке зубчатого вала (усиком).

Надо сразу же рассмотреть остальные метки в районе коленчатого вала. Они должны быть расположены именно так, как показано на рисунке. Это значит, что поршень первого цилиндра установился в положении в.м.т. Дальше надо повернуть коленчатый вал примерно на сорок — пятьдесят градусов, это нужно для того, чтобы кулачки распредвала, повернулись от толкателей.

На впускных клапанах зазор выставляется 0,20мм (+-0,05мм), а выпускных 0,35 мм (+-0,05мм)…

При помощи щупов надо измерить зазоры 1-го, 2-го, 3-го и 5-го клапанов. Зазоры на 2-м и 3-м клапанах д.б. (0,2+-0,05мм.). На 1-м и 5-м клапане зазор д.б (0,35+-0,05мм). Если некоторые зазоры не соответствуют норме, то их приводят к необходимым размерам заменой регулировочных шайб, подбирая их до тех пор, пока цель не будет достигнута.

После этого надо повернуть коленчатый вал на 360 градусов, т.е. на один полный оборот и проверить зазоры на 4-м, 6-м, 7-м и 8-м клапанах. На 4-м и 8-м цилиндрах зазор д.б. (0,35+-0,05мм). На 6-м и 7-м цилиндрах, зазор д.б. (0,2+-0,05мм). Ну и соответственно, если есть неправильные зазоры, исправляем их тем же способом, как и в первый раз.

ЭПИЛОГ

Работу мы сделали правильно. Устанавливаем детали, которые мы сняли в обратном порядке. Заводим мотор. С наслаждением слушаем шёпот исправного двигателя, садимся в машину и делаем пробный пробег, меняя режимы езды. Удостоверимся, что двигатель работает ровно и отрегулированные клапана ваз 2109 не стучат.

На этом, дорогие читатели блога RtiIvaz.ru, разрешите откланяться и пожелать вам приятной езды на своей любимой ласточке ваз 2109.

Смотрите видео 2

Удачи Вам и до скорых встреч на страницах блога RtiIvaz.ru!

Почитайте еще статью:

Популярные статьи:

  • Ремень привода генератора авто ВАЗ
  • Как происходит регулировка клапанов ваз 2101-2107
  • А вы не хотели бы узнать размеры пыльников шруса ваз
  • Ремни грм ваз на автомобилях АвтоВАЗа
  • Уплотнители дверей и крышки багажников
  • Как заменить сайлентблок задней балки автомобилей ВАЗ

Специфика выполнения работ

Существует категория водителей, которые стремятся все работы по обслуживанию и ремонту своего автомобиля делать самостоятельно.

Особенно это свойственно для владельцев отечественных машин, и это похвально.

Но таким водителям нужно осознать, что ряд работ, особенно, которые касаются регулировок, требуют не только теоритических знаний и опыта, но и своеобразной «чуйки», которая приходит со временем, путем проб и ошибок.

Особенно к таким работам относятся все регулировки, проводимые на карбюраторе, а также регулировка клапанов и еще ряд других регулировок.

Поэтому, если Вы это делаете в первый раз, то позовите человека, который, как минимум 3-5 раз проделывал такие работы на своем автомобиле, и желательно на такой же модели, как и у Вас.

Также перед проведением работ проверьте натяжение ремня ГРМ

Это важно

Если Вы только приехали в гараж и хотите в этот же день проводить регулировку клапанов, то нужно около 5-6 часов, чтобы двигатель остыл.

Можно сразу приступить к снятию крышки клапанов и других деталей, это позволит сократить время остывания двигателя до 1-2 часов, так как увеличиться теплообмен между горячим мотором и окружающей средой.

А лучше исходить из принципа: вечером приехал – утром проводи работы.

Кстати, не забудьте про прокладку под крышкой клапанов, в 90 % случаев ее приходится менять, поэтому новая прокладка должна быть у Вас под рукой.

Отсчет цилиндров и клапанов.

Отсчет клапанов ведется следующим образом. Встаньте слева от автомобиля по ходу его движения, возле двигателя. Повернитесь лицом к двигателю.

Отсчет цилиндров и клапанов ведется слева на право от цепи ГРМ.

Последними будут 4-й цилиндр и 7,8 клапана, но регулировка начинается с клапанов № 6 и 8.

Особенности ГРМ

К примеру, газораспределительный механизм – с верхним положением клапанов и распред. вала. Привод ГРМ у мотора осуществлялся посредством цепи, и это на всех моделях.

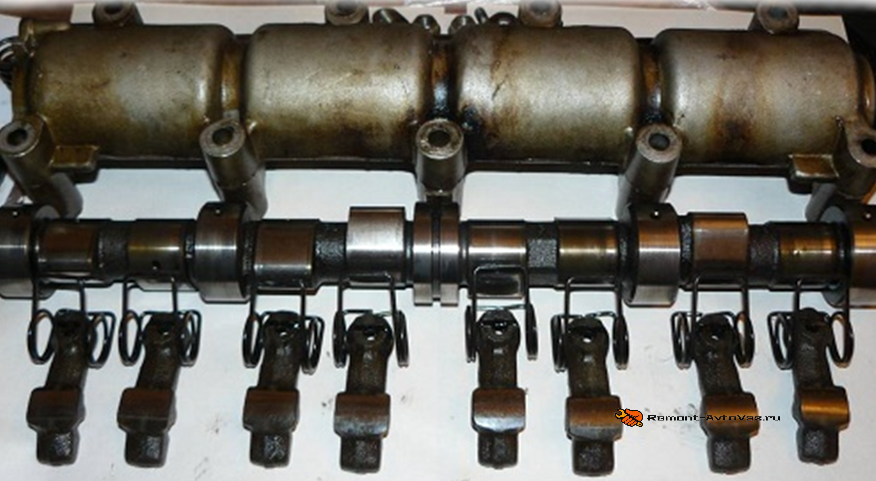

Особенность клапанного механизма заключается в использовании нажимных рычагов, второе название – рокеры. Они располагаются между распределительным валом и торцом штока клапана. То есть, воздействие кулачка на клапан производится не напрямую, а посредством рокера. Также благодаря нажимному рычагу обеспечивается возможность регулировки теплового зазора.

Этот зазор нужен для того, чтобы компенсировать изменение геометрических параметров составных элементов клапанного механизма, происходящее в результате нагрева, при котором металл расширяется. Если бы этого зазора не было, то после нагрева силовой установки происходило бы нарушение фаз газораспределения. Если проще, то при нагреве из-за расширения металла клапана полностью не закрываются, что приводит к потере компрессии, и как следствие – падение мощности.

Перечень работ по техническому обслуживанию силовых установок этих моделей включал в себя такую операцию, как регулировка клапанов. Обусловлено это особенностями конструкции клапанного механизма. В процессе эксплуатации рабочие поверхности торца клапана, рокера и кулачков распределительного вала стираются, что приводит к нарушению теплового зазора.

Благо та же конструкция является достаточно простой, поэтому регулировочные работы достаточно просты и выполнить их можно своими руками

Важно только знать порядок проведения работ и последовательность регулировки клапанов на «Классике». Примечательно, что операция идентична практически для всех моделей, поэтому порядок регулировки клапанов ВАЗ-2101 и, к примеру, ВАЗ-2105 – одинаковы, только в ВАЗ-2107 она несколько отличается

Поскольку для большинства моделей операция делается идентично, то далее будут фигурировать все модели Жигулей, относящихся к «Классике».

Первое и основное правило проведения операции – выполняется она только на остывшем моторе. Обусловлено это все тем же расширением металла. Если регулировка клапанов на ВАЗ-2102 или любой другой модели будет делаться на прогретом агрегате, то положительного результата операция не даст, потому что при остывании металл вернется к первоначальной форме и зазор не будет соответствовать норме, он просто увеличиться.

Также обязательно нужно знать, когда должна проводиться регулировка клапанов ВАЗ-2105. Верным признаком того, что клапанный механизм разрегулирован является звонкий металлический стук из подкапотного пространства при работающем моторе. Причем интенсивность его меняется пропорционально увеличению или уменьшению оборотов.

Регулировка клапанов на ВАЗ-2104 также должна проводиться каждый раз, когда выполняются ремонтные работы с головкой блока, связанные со снятием распределительного вала.

Порядок регулировки клапанов ваз 2107

Итак, коленвал у нас установлен в положение ВМТ по меткам ( см выше).
Теперь вставьте щуп между кулачком распределительного вала и рычагом клапана ( рокером)

Очень важно, чтобы щуп входил в зазор «с натягом». Если щуп болтается или не входит — необходимо произвести регулировку

1) Ослабить контра гайку ( на 17).
2) Повернуть регулировочный болт ( ключ на 13).
3) Затянуть Контра гайку.
4) Еще раз проверить зазор щупом ( должен входить «с натягом»)
5) Если зазор слишком большой или слишком узкий — еще раз ослабляем контрагайку, поворачиваем регулировочный болт и контрим.

Повторяем вышеописанные шаги, пока не добьёмся правильного зазора в 0,15 мм.

Ваз 2101 — регулировка клапанов

При обслуживании двигателей классических Жигулей, возникает ряд работ, пренебрегать которыми просто преступно по отношению к мотору. Проверка теплового зазора клапанов и при необходимости его регулировка — как раз тот случай

ВАЗ 2101, как самый яркий представитель классики, неприхотливый в обслуживании и достаточно выносливый автомобиль, однако и ему необходимо уделять внимание

Значение теплового зазора клапанов

Тепловой зазор клапанов в газораспределительном механизме необходим для того, чтобы компенсировать тепловое расширение деталей головки блока цилиндров и самого корпуса головки блока. Если не отрегулировать или не проверить зазор вовремя, весь газораспределительный механизм будет работать некорректно, что повлечет за собой значительную потерю мощности, неоправданно высокий расход горючего и нестабильность работы двигателя в любых режимах.

Завод рекомендует проверять тепловой зазор не реже, чем каждые 15-20 тысяч км, хотя многие сокращают этот интервал, зная о качестве масел и запасных частей.

Как бы там ни было, а проверять зазор нужно не только ориентируясь на межсервисный пробег, но и на поведение двигателя.

О нарушении теплового зазора может говорить характерный стук в газораспределительном механизме, а также те проявления, которые уже были названы.

Ваз 2101 на газу и тонкости регулировки

Фазы газораспределения в двигателе ВАЗ 2101 регулировка клапанов которого стоит на повестке дня сегодня, рассчитаны таким образом, что они обеспечивают не только оптимальное заполнение камеры сгорания топливо-воздушной смесью, но и содействуют продувке камеры сгорания в конце рабочего такта. Это дает возможность двигателю работать с полной отдачей и оптимальным расходом бензина или газа.

Кстати, ВАЗ 2101 на газу также требует регулировки теплового зазора, но при этом должен быть учтен припуск в 0,05 мм. Этого требует более высокое октановое число газовой смеси по сравнению с бензином и несколько другие условия работы газораспределительного механизма под воздействием более высокой температуры.

Проверка теплового зазора

Для начала проверим тепловой зазор и сделаем это после 15 тысяч пробега, независимо от того, проявляется нарушение номинального значения, или нет. Для этого будет необходим минимальный набор инструментов и эта таблица, которая указывает порядок регулировки клапанов.

Как видим, замер и регулировка должны проводиться в строгом соответствии углу поворота коленчатого вала относительно меток на его шкиве и передней крышке двигателя. Соотношение меток показано на фото ниже. Как вариант, и чтобы не ошибиться, можно проставить яркие метки маркером на приводной шестерне распредвала. Примерно так.

Для контроля зазора между клапаном и рычажком необходимо иметь приспособление для регулирвки клапанов или минимальный штатный набор инструментов и регулировочный щуп для регулировки с толщиной рабочей части 0,15 мм. Пожалуй, не стоит описывать процесс демонтажа воздушного фильтра и его корпуса. Единственное, желательно проложить в карбюратор кусок ветоши, чтобы не уронить в коллектор гайку или еще какую-нибудь мелочь.

Технология регулировки

После этого снимается крышка клапанного механизма и коленвал выставляется в начальное положение, согласно таблице и фото с метками. Замеры и регулировка клапанов проводятся только на холодном двигателе. То есть, его температура не должна превышать 20-30 градусов. Схематически, методика регулировки или проверки зазоров выглядит так:

  1. Коленвал выставляется по метке, при этом метка на приводной шестерне должна совпасть с приливом на корпусе распредвала. В этой позиции четвертый поршень находится в такте сжатия, а значит оба клапана обязаны быть полностью закрытыми.
  2. После этого щупом проверяется зазор в рычажках четвертого цилиндра, исходя из таблицы, это восьмой и шестой кулачки. Щуп вставляется между рычажком и кулачком распредвала. При нормальном зазоре щуп должен проходить с ощутимым усилием.
  3. Если зазор мал и щуп не проходит между кулачком и толкателем, откручивается контргайка, а вращением регулировочного винта зазор доводится до номинала.
  4. После затяжки контргайки необходимо проверить зазор повторно.

Точно так же происходит регулировка зазора на остальных цилиндрах после вращения коленвала на указанный угол.

Собственно, это все, что нужно знать о регулировке зазоров. После проверки желательно заменить прокладку клапанной крышки, особенно, если она уже потеряла эластичность. Удачной всем регулировки и тихих клапанов на вашей копейке!

Ваз 2101 — тюнинг двигателя

Метки регулировки клапанов 2107

Перед началом регулировки необходимо выставить ВМТ (верхнюю мертвую точку) газораспределительного механизма (ГРМ). Для этого нужно повернуть коленвал и добиться совмещения точки(впадины) на звездочке и выступа на корпусе. В этом положении можно приступать к регулировке клапанов 6 и 8.

Поворачивать коленвал можно следующим способом. Поставить коробку на 5 скорость. На домкрате поднять одно из передних колес и поворачивать его до тех пор, пока метки не займут положение, соответствующее ВМТ. Таким же образом можно проворачивать коленвал для регулировки последующих пар клапанов.

Порядок выполнения работы

Четвертый цилиндр у нас в ВМТ, регулируем тепловые зазоры в 6-м и 8-м выпускных клапанах. 6-й клапан относится к 3-му цилиндру.

Теперь в работу вступает широкий щуп до 0,15 мм. Его нужно вставить так, как показано на фото.

Не маловажным является усилие проникновения щупа. Здесь многие допускают ошибку, что приводит к не правильному результату.

Щуп должен заходить между распредвалом и рокером с определенным усилием, что указывает на правильную регулировку клапанов.

В этом и заключается отличие между опытным мастером, который чувствует нужное усилие, и новичком, который может ошибиться.

Если щуп проходит свободно или не проходит совсем, то значит нужно это исправить, до нормы 0,15 мм.

Для этого с помощью ключа на 17 ослабляется гайка, как показано на фото ниже.

С помощью рожкового ключа на 13, в зависимости от ситуации, путем его вращения в нужную сторону, выставляется правильный зазор.

Контр гайкой фиксируется выставленный показатель регулировки, но затем делается контрольная его проверка, так как при затягивании контр гайки зазор может сбиться.

Убедившись, что все нормально, переходим к 6-му клапану. Все действия повторяются.

Когда зазоры клапанов № 6,8 отрегулированы, приступаем к регулировки зазоров клапанов № 4 и 7, № 1 и 3, № 5 и 2.

Для получения верного результата необходимо проворачивать коленвал на определенный градус, смотрите рисунок ниже.

Так как крышка трамблера снята, то Вы можете заметить, что его бегунок проворачивается. Этот момент тоже можно использовать для правильной регулировки клапанов.

После поворота бегунка на каждый 90 градусов проводится регулировка следующей пары клапанов.

Для удобства можно сделать метки на корпусе через каждые ? оборота бегунка.

После регулировки 5 и 2 клапанов можно считать, что работы закончены, осталось только вернуть все на свои штатные места и проверить работу двигателя.

Заведите машину, посмотрите, как работает двигатель на холостых оборотах, затем нужно проехать пару километров и сравнить приемистость мотора с той, которая была до проведения работ.

Также читайте по каким причинам на двигателях ВАЗ гнет клапана.

Признаки и последствия неправильного зазора

После запуска двигателя, он сам и все его детали, начинают значительно нагреваться и автоматически расширяться

Также стоит принимать во внимание естественный износ соприкасающихся между собой элементов. Всё это является основанием для обеспечения строго установленных зазоров между определёнными деталями

Если зазор будет больше нужного размера, водитель начнёт слышать характерное цоканье мотора, постепенно уходящее вместе с прогревом автомобиля. При увеличенном зазоре кулак распредвала не продавливает рокер клапанного стержня, а начинает просто стучать по нему.

Подобная долговременная ударная нагрузка приводит к таким неприятным последствиям, как:

  • значительное уменьшение срока службы клапанов;
  • расклёпывание;
  • скол торца, что ещё больше увеличивает зазор;
  • повышение шума в работе двигателя.

При очень маленьком зазоре автомобильный двигатель не сможет полностью реализовать свои функциональные возможности. Это автоматически скажется на общих скоростных и динамических характеристиках транспортного средства. Одновременно с этим будет наблюдаться значительный перегрев всех выпускных клапанов с оплавлением их краёв. Среди основных последствий сниженного размера зазора можно отметить следующие факторы, основанные на потере герметичности камеры сгорания:

  1. Уменьшение компрессии, за счёт выброса топливовоздушной смеси.
  2. При рабочем ходе отработанные и раскалённые газы прорываются и приводят к сильному прогару клапанов.
  3. Тарелки перестают касаться сёдел, что нарушает теплоотдачу.
  4. Клапаны нагреваются до температуры, при которой значительно увеличиваются такие показатели, как коррозия и окисление.
  5. Повышенная нагрузка на ремни ГРМ.

На основании всего сказанного выше можно сделать вывод, что регулировку зазоров нужно производить в обязательном порядке. Процесс должен быть осуществлен при наличии таких признаков, как:

  • в верхней части головки блока установленных цилиндров отмечается посторонний, немного звенящий шум;
  • проведённый ремонт газораспределительного механизма;
  • регулировка производилась более 20 тысяч километров назад;
  • явное снижение отдачи двигателя;
  • повышение расхода топлива.

Желательно совместить регулировку с заменой масла. Это позволит избежать попадания в двигатель грязи, песка и пыли.

Регулировка клапанов ВАЗ-2107, ВАЗ-2106, ВАЗ-2101

Добрый день дорогие друзья. Сегодня мы вам расскажем как самостоятельно максимально точно произвести регулировку клапанов на ВАЗ-2107, ВАЗ-2106, ВАЗ-2101, да и на любом другом классическом двигателе.

Поскольку рокера, клапана имеют свойство изнашиваться, обычным щупом на уже побегавшем двигателе идеально настроить клапана ну никак не получится, все равно будет погрешность, причем в зависимости от выработки тех или иных деталей головки двигателя данная погрешность может быть достаточной большой.

Дабы избежать проблем, мы используем для регулировки клапанов микрометр. Он идеально подходит для данной задачи, позволяет отрегулировать маскимально точно клапана в независимости от степени изношенности деталей двигателя.

Итак, у нас есть рейка для регулировки с индикатором (микрометром) и остывший двигатель (регулировка клапанов производится на ХОЛОДНОМ двигателе). Отмечу, что я бы рекомендовал перед регулировкой клапанов сверить все метки ГРМ и произвести натяжку цепи.

Итак, поехали, для начала снимаем с авто «кастлюлю» карбюратора, сдергиваем с нее шланг сапуна и убираем в сторону, затем отцепляем привод педали газа, затем откручиваем и снимаем клапаную крышку двигателя.

Так же рекомендуем перед регулировкой снять крышку с распределителя зажигания — будет намного удобнее. Вот как выглядит наш двигатель после всех этих процедур:

  • Еще в качестве рекомендации посоветуем выкрутить свечи — без них двигатель прокручивать будет гораздо легче. Проворачиваем двигатель, специальным ключом за маховик до совмещения меток на звездочке распредвала с меткой на корпусе подшипников, как на фото ниже:
  • Одновременно с этим должны совпасть метки на шкиве коленвала и на двигателе.

Что бы было удобнее регулировать клапана, берем яркий маркер и ставим метки на звездочке распредвала через каждые 90 градусов относительно заводской метки. Лучше сделать это с лицевой стороны звезды распредвала.

  1. В принципе по этому мануалу можно регулировать как щупом так и рейкой, но в данной статье мы опишем именно вариант с рейкой, он более точный.
  2. Ну чтож, берем рейку и прикручиваем ее на крепление постели распредвала:

Обратите внимание вот на какой момент, если до упора закрутить все три винта рейки, то она будет болтаться. Поэтому сначала закручиваем крайние винты до упора а потом начинаем откручивать средний болт до тех пор пока он не зафиксирует рейку в неподвижном состоянии. Затем надеваем на рейку индикатор:

  • И ставим его лапкой на краешек кулачка регулируемого клапана, как на фото ниже:
  • Далее цепляем специальным захватом кулачок и тянем его вверх, показания прибора должны измениться на 52 деления:

Если показания отличаются в ту или иную сторону, то клапан подлежит регулировке. Для этого берем крепкий ключик на 17 и ослабляем контргайку, как на фото ниже.

А затем регулируем зазор клапана ключиком на 13 в большую или меньшую сторону в зависимости от показаний микрометра.

Проверяем правильность регулировки снова по микрометру и если все правильно, то затягиваем обратно контрагайку, придерживая при этом болт ключом на 13. После того как обтянули клапан, повторно проверяем зазор, дело в том что из за затяжки стопорной гайки он может слегка уменьшиться, и нужно приноровиться брать зазор слегка с запасом.

При регулироке щупом все несколько проще — просовываем щуп в зазор (сам щуп видно на втором фото он вставлен в зазор первого клапана). Щуп должен ходить с легким защемлением

Кстати особое внимание следует уделить качеству щупа. Теперь немного подробнее распишем про порядок регулировки клапанов

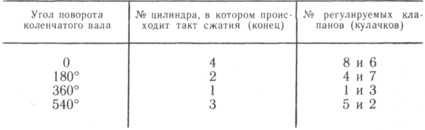

В положении когда у нас совмещены метки на распредвале и шкиве коленвала регулируем 6 и 8 клапаны.
После регулировки проворачиваем двигатель. Коленвал у нас провернется на 180 градусов, а распредвал и бегунок распределителя зажигания всего лишь на 90, вот для контроля этого мы и наносили ранее метки маркером.

Провернув распредвал на 90 градусов (коленвал проворачивается при этом  на 180) регулируем 4 и 7 клапаны

Проворачиваем еще на 90 градусов (получается распредвал на 180 коленвал на 360) и регулируем 1 и 3 клапаны.
Делаем еще один поворот на 90 градусов ( распредвал в общем провернулся на 270 коленвал на 540) и регулируем 2 и 5 клапана.
По окончании процедуры регулировки можно еще раз прокрутить все по кргу дабы проверить правильность регулировки.

Ну вот вы и научились самостоятельно регулировать клапана на ВАЗ-2107, ВАЗ-2106, ВАЗ-2101 да и в принципе на любом классическом двигателе (кроме роторного) Будем рады видеть вас в нашем клубе любителей классики на форуме, ответим на любые вопросы и поможем с решением любых проблем. Удачи на дорогах и не ломайтесь!
