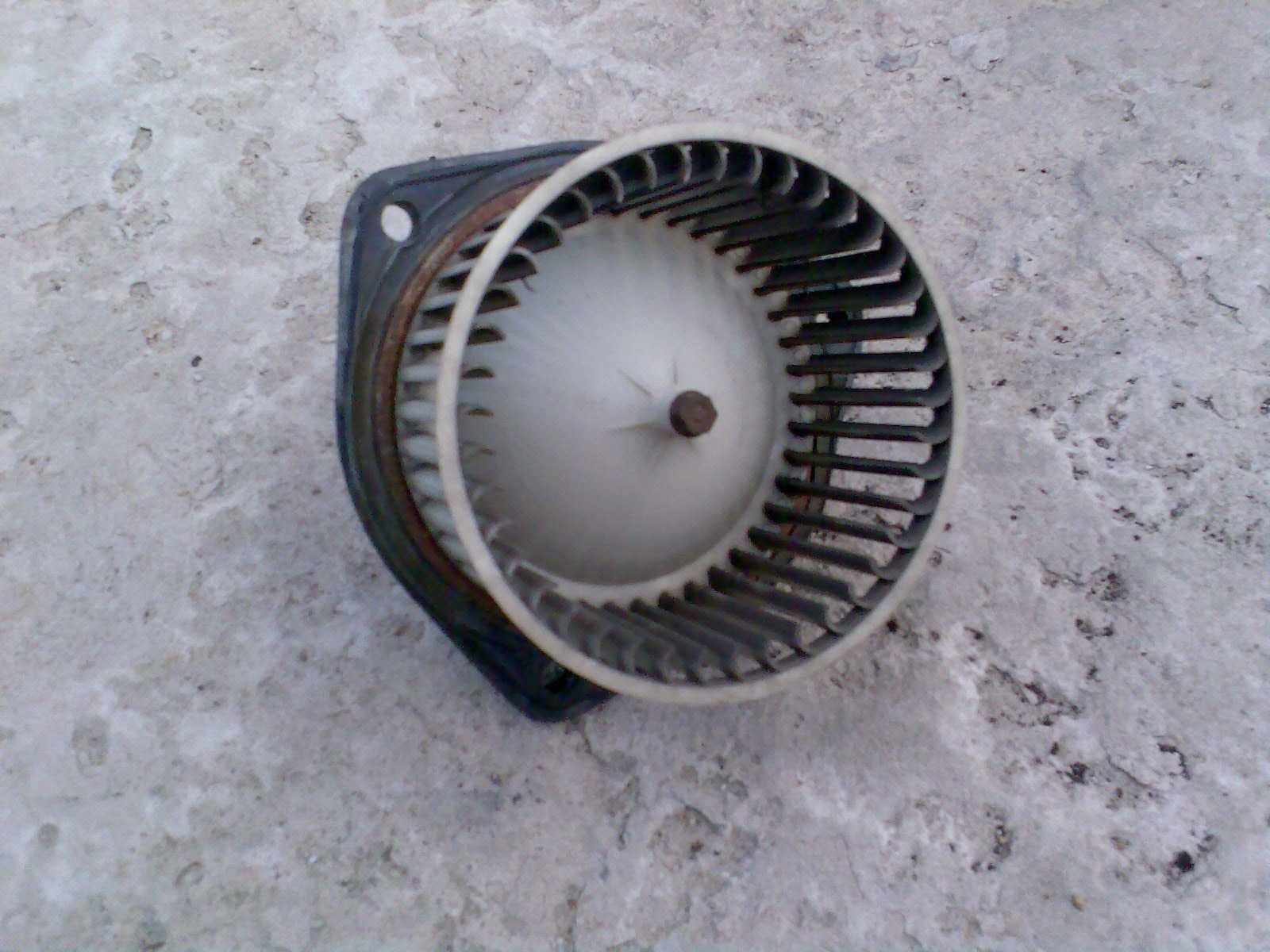

Как выполняется самостоятельная замена электровентилятора печки на газ-3110 волга

Разборка электромоторчика

Некоторые идут ещё дальше, разбирая сам электромоторчик на Волге 3110, пытаясь его реанимировать и восстановить работоспособность, не затрачивая деньги на приобретение нового устройства.

Разборка устройства предусматривает выполнение примерно следующих процедур:

  • ослабьте фиксатор крыльчатки;
  • с помощью двух отвёрток стяните с вала крыльчатку;
  • открутите 2 гайки, которые удерживают диффузор;
  • уберите стопорное кольцо, а также пару регулировочных шайб, расположенных на валу;
  • нанесите обязательно риску с помощью отвёртки или шила, чтобы потом не ошибиться в рамках обратной сборки;
  • с обратной стороны моторчика открутите винты крепления, удерживающие задний щит электродвигателя отопителя;
  • с помощью плоской отвёртки подденьте и вытащите щит;
  • за щитом располагается щёточный узел, потому тут следует быть аккуратным;
  • извлеките с посадочного места ротор.

На этом разборку узла можно считать завершённой. Но этого мало, поскольку ещё требуется проверить состояние компонентов электровентилятора отопителя, прежде чем принимать решение о необходимости его замены.

Владельцев автомобилей ГАЗ-3110 Волга нельзя назвать состоятельными. Потому для многих есть смысл сначала окончательно удостовериться в неработоспособности старого вентилятора, прежде чем отправлять его на свалку и расставаться с приличной суммой денег для покупки нового электромоторчика печки.

Разобрав узел, рекомендуется обратить внимание на следующие моменты

  1. Щётки. Изучите их текущую длину и общее состояние. В норме длина должна составлять не меньше, чем половина длины от используемого щёткодержателя. Также убедитесь в том, что в щёткодержателе имеется свободный ход. Если рабочая часть ровная и не имеет задиров, такие щётки способны прослужить не один год.
  2. Роторный коллектор. Его следует зачистить, визуально осмотреть, нет ли следов прожогов и выработки. Пазы между ламелями следует аккуратно, но тщательно вычистить. В этом вопросе хорошо помогает острый канцелярский нож.
  3. Втулки-подшипники. Их также необходимо визуально проверить, почистить. Внимательно следите за наличием или отсутствием люфта. Смажьте узел при необходимости. В качестве смазки отлично подойдёт любое средство хорошего уровня, консистенция которого напоминает литол.

Выполняя обратную сборку, старайтесь соблюдать последовательность, зеркально отражающую разборку.

Но касательно обратной сборки есть некоторые замечания и нюансы, на которые рекомендуется особенно обратить своё внимание

  • Первым вставляется ротор в имеющийся в составе электромоторчика печки щёткодержатель.
  • Только после этого, аккуратно придерживая, вводится статор.
  • Магнит может начать вытягивать ротор из щёткодержателя.
  • Чтобы этого избежать, возьмите какую-то деревянную палочку, вставив её через переднюю втулку-подшипник, уперевшись ею в вал.
  • Завершив сборку, обязательно отцентрируйте крыльчатку на валу электродвигателя. В противном случае столкнётесь с эффектом дисбаланса. В итоге получите шумную работу печки.

После окончания сборки обязательно всё проверьте, прокрутите и при необходимости поправьте.

Для проверки можно просто подключить питающий штекер, вернуть на место минус от аккумуляторной батареи, и запустить печку. Крепко держите вентилятор в уже собранном виде, либо поставьте его на пол. Посмотрите, как он работает, не появляется ли посторонний шум или сильные вибрации.

Если всё прошло успешно, можно смело собирать узел, возвращать на место все панели, консоль и пр.

Но далеко не всегда старый электровентилятор отопителя на автомобилях ГАЗ-3110 поддаётся ремонту и возвращается в прежний рабочий режим. Порой моторчик окончательно выходит из строя, и иного варианта, кроме как заменить его в сборе, нет.

Тогда суть всех мероприятий для автовладельцев Волги 3110 сводится к тому, чтобы сравнительно быстренько снять старый электровентилятор, отключить все штекеры, вытащить его из корпуса отопителя, а затем в обратной последовательности поставить новый, рабочий электромоторчик печки.

Кран печки газ 31105 крайслер

Добрый день! Я поменял радиатор печки (трещина на патрубке на старом радиаторе) и кран управления отопителем (стал дуть холодный воздух). Новый кран отопителя проверил, он переключался. Радиатор поставил новый 31107-8101060 родной. Вчера закончил работу, завел, прогрел двигатель до срабатывания вентилятора, а из печки дует холодный воздух. Сегодня долил ОЖ выше нормы проехался километров 5 и ситуация не изменилась.

Что можно сделать, чтоб был горячий воздух? До поломки печка грела так, что руку нельзя было держать возле дуйки.

И еще, не мог ли я перепутать и вставить радиатор печки не правильно (наоборот)? Пожалуйста помогите.

На фото 1: длинный патрубок установил ниже, короткий выше

Как в любом другом автомобиле, система отопления ГАЗ-31105 является незаменимой во время эксплуатации в осенне-зимний период. Как правило, если она выходит из строя, то происходит это именно в то время, когда очень требуется её наличие и работоспособность. Система отопления, как и во всех автомобилях – жидкостная. В роли основного и единственного теплоносителя выступает антифриз, циркулирующий через мотор, радиатор и патрубки.

Отопитель для автомобиля Газ 31105

Как Поменять Радиатор Печки На Газ 3110

Сообщества> ГАЗ ВОЛГА> Блог> Срочно! Радиатор отопителя! Как он не прав! 3102 салон 3110

снял перчатку, полку и что потом откручивать чтобы было жутко?вот они приходят домой, чтобы спросить тебя, тогда я пойду на работу, чтобы помочь тебе!Заранее спасибо.

Комментарии 13

сейчас в этой процедуре. сани сказали, что все было просто, но на них легко смотреть, клялся, что получилось. Есть разные печи. при температуре от 29 до 10 об. духовка для выпечки чуть меньше, чем черная, при 10 об. за 10 об. выйдет без шаманства с панелью. но черные печи вызывают прекрасного помощника. и даже демпфирующие провода с веревками или стержнями. Кабели называются проще. но тянуть мммммм на к

Также поменял радиатор в гараже! Правильно советуем! Ничего не выйдет из перчаточного ящика ((((Нужно снять накладку рулевого вала (чтобы не дать торпеде двигаться!), Затем откручиваем винты на верхней части приборной панели, вроде 2 или 4 я не забуду, Влево и вправо, снимите передние рейки (пластиковые), вы увидите там по бокам винта, а снизу также выйдет пепельница, а торпеда отодвинется в сторону, там вы хорошо открутите эту гайку (это масса тарелки), тогда они хорошо объяснили здесь)

Я пошел в гараж, чтобы встретить друга из гаража, он не ел собак на Волге, он сказал ему, что согласился помочь мне.Процесс таков: откручиваем панель рулевой колонки, два болта высушили антифриз, шланги были сняты, а часть hymaros потянула корпус. А вот алюминий радиатор Заводской участок похудел на шве снизу. они говорили и рекомендовали медную лузар в три ряда, и у меня есть такое мнение. Кстати, процесс занял полтора часа.

Замена радиатора печь на волге 31105 без снятия панели, торпеда (супер быстрый метод)

Как быстро поменять радиатор печи без снятия панели, торпеда на волге ГАЗ 31105.

Замена радиатора печь за газ 3110

замена радиатор и трубы системы охлаждения газ 3110 в доме. Хочу услышать ваши мысли о радиаторах, которые ставят то, что и на что действительно похоже!И спасибо всем за помощь.

Я выбросил торпеду. Замена радиатора в топке, особенно в первый раз, не легка. терпения и удачи.

Я сделал немного другую вещь, открутил торпеду, слегка согнул ее и потянул радиатор через пластину снизу одна фигурка мягкая, но лучше не стойкая))) главное снять пластиковую крышку на радиаторе))

и вот проблема поставила ей руку, где радиатор через отверстие под ступицей и там 100 г антифриза. что может быть?

90% радиатор, 10% радиаторная резьба (если трубы не спаяны)

получается, что для снятия панели нужно разобрать все, рулевую колонку и т, д,

на самом деле да. рулевая колонка откручивается (2 болта), и узел опускается в сиденье, затем пепельница, облицовка стойки, облицовка стекла

затем вы уже откручиваете торпеду и толкаете ее вправо (осторожно с помощью проводов и стержней печи, затем вы можете как-то подняться к печи и ее радиатору (открутить шланги от моторного отсека до печи, и Если пластиковые фитинги их скручивали. Советую открутить его, тогда будет легче снять / установить духовку.) Впервые у меня ушло 8 часов, утомительная процедура.,

Я расстегнул панель, но не снял ее полностью. Там нужно добраться до гайки М8. А затем опустите пластину в сборе вниз. Проводка выполнена на защитной обуви. Однако рулевой вал должен быть выключен.

За бардачком находится такой большой пластиковый корпус, справа у него мотор на плите и радиатор, вы снимите мотор и нижнюю крышку этого корпуса, чтобы снять радиатор, слегка согнуть приборную панель: D

В вашем случае панель должна быть сброшена, бордовый. для тех, у кого новая печь.

ГАЗ 31105 с новым салоном

Здесь есть свои нюансы. На практике владельцам такой версии ГАЗ 31105 повезло несколько меньше, нежели собственникам Волги до модернизации салона. Это справедливое утверждение, если говорить применительно к сложностям получения доступа к радиатору отопителя.

Чтобы снять и заменить печной радиатор, вам потребуется пройти достаточно длинный путь, последовательно выполнив несколько операций. А именно:

  • Процедура начинается с демонтажа всей панели. Задача не из лёгких. Но тут нужно постепенно откручивать все крепления, разъединять защёлки и обязательно запоминать расположение всех креплений. Если хотите, можете записывать или маркировать элементы панели.
  • Также потребуется демонтировать тоннель коробки передач. Он устанавливается на несколько креплений, потому его будет снимать проще, нежели панель.
  • Ещё одним важным элементом считается труба-усилитель, которая располагается под панелью на Волге 31105 с новым салоном и соответствующим расположением блока отопительной системы.
  • Сложность демонтажа трубы-усилителя в том, что здесь дополнительно нужно открутить от усилителя саму рулевую колонку.
  • Прежде чем снимать верхнюю часть, не забудьте отсоединить так называемые пищалки.

Только после проведения объективно сложных или скорее длительных демонтажных работ, вам наконец-то удастся добраться до отопительного блока и извлечь оттуда старый радиатор.


Извлеченный отопитель салона Волга ГАЗ-31105

Перед тем, как вытащить сам радиатор, отсоедините все патрубки, уберите проводку, которая может мешать и блокировать доступ к элементу.

Отталкиваясь от текущего состояния печного радиатора, его можно попробовать промыть. Если же образовались трещины и устройство восстановлению путём промывки не подлежит, просто купите новый элемент.

Что же касается промывки, то тут используют самые разные народные и заводские средства. Наибольшую популярность завоевала лимонная кислота, а также сантехнические жидкости типа Крот. Их можно прогнать через радиатор с помощью подключения насоса. Либо же извлечь радиатор, залить в него подготовленный раствор, и закрыть входной и выходной патрубки, оставив устройство на несколько часов откисать.

Вне зависимости от того, чем вы решили промыть радиатор, обязательно используйте 2 этапа финишной обработки. Сначала после агрессивных средств промойте обычной водой, после чего залейте порцию антифриза, и также дайте ей настояться, прихватив остатки очищающих жидкостей. Только после этого выполняйте обратную сборку.

Разборка электромоторчика

Некоторые идут ещё дальше, разбирая сам электромоторчик на Волге 3110, пытаясь его реанимировать и восстановить работоспособность, не затрачивая деньги на приобретение нового устройства.

Разборка устройства предусматривает выполнение примерно следующих процедур:

  • ослабьте фиксатор крыльчатки;
  • с помощью двух отвёрток стяните с вала крыльчатку;
  • открутите 2 гайки, которые удерживают диффузор;
  • уберите стопорное кольцо, а также пару регулировочных шайб, расположенных на валу;
  • нанесите обязательно риску с помощью отвёртки или шила, чтобы потом не ошибиться в рамках обратной сборки;
  • с обратной стороны моторчика открутите винты крепления, удерживающие задний щит электродвигателя отопителя;
  • с помощью плоской отвёртки подденьте и вытащите щит;
  • за щитом располагается щёточный узел, потому тут следует быть аккуратным;
  • извлеките с посадочного места ротор.

На этом разборку узла можно считать завершённой. Но этого мало, поскольку ещё требуется проверить состояние компонентов электровентилятора отопителя, прежде чем принимать решение о необходимости его замены.

Владельцев автомобилей ГАЗ-3110 Волга нельзя назвать состоятельными. Потому для многих есть смысл сначала окончательно удостовериться в неработоспособности старого вентилятора, прежде чем отправлять его на свалку и расставаться с приличной суммой денег для покупки нового электромоторчика печки.

Разобрав узел, рекомендуется обратить внимание на следующие моменты

  1. Щётки. Изучите их текущую длину и общее состояние. В норме длина должна составлять не меньше, чем половина длины от используемого щёткодержателя. Также убедитесь в том, что в щёткодержателе имеется свободный ход. Если рабочая часть ровная и не имеет задиров, такие щётки способны прослужить не один год.
  2. Роторный коллектор. Его следует зачистить, визуально осмотреть, нет ли следов прожогов и выработки. Пазы между ламелями следует аккуратно, но тщательно вычистить. В этом вопросе хорошо помогает острый канцелярский нож.
  3. Втулки-подшипники. Их также необходимо визуально проверить, почистить. Внимательно следите за наличием или отсутствием люфта. Смажьте узел при необходимости. В качестве смазки отлично подойдёт любое средство хорошего уровня, консистенция которого напоминает литол.

Выполняя обратную сборку, старайтесь соблюдать последовательность, зеркально отражающую разборку.

Но касательно обратной сборки есть некоторые замечания и нюансы, на которые рекомендуется особенно обратить своё внимание

  • Первым вставляется ротор в имеющийся в составе электромоторчика печки щёткодержатель.
  • Только после этого, аккуратно придерживая, вводится статор.
  • Магнит может начать вытягивать ротор из щёткодержателя.
  • Чтобы этого избежать, возьмите какую-то деревянную палочку, вставив её через переднюю втулку-подшипник, уперевшись ею в вал.
  • Завершив сборку, обязательно отцентрируйте крыльчатку на валу электродвигателя. В противном случае столкнётесь с эффектом дисбаланса. В итоге получите шумную работу печки.

После окончания сборки обязательно всё проверьте, прокрутите и при необходимости поправьте.

Для проверки можно просто подключить питающий штекер, вернуть на место минус от аккумуляторной батареи, и запустить печку. Крепко держите вентилятор в уже собранном виде, либо поставьте его на пол. Посмотрите, как он работает, не появляется ли посторонний шум или сильные вибрации.

Если всё прошло успешно, можно смело собирать узел, возвращать на место все панели, консоль и пр.

Но далеко не всегда старый электровентилятор отопителя на автомобилях ГАЗ-3110 поддаётся ремонту и возвращается в прежний рабочий режим. Порой моторчик окончательно выходит из строя, и иного варианта, кроме как заменить его в сборе, нет.

Тогда суть всех мероприятий для автовладельцев Волги 3110 сводится к тому, чтобы сравнительно быстренько снять старый электровентилятор, отключить все штекеры, вытащить его из корпуса отопителя, а затем в обратной последовательности поставить новый, рабочий электромоторчик печки.

ГАЗ 31105 с новым салоном

Здесь есть свои нюансы. На практике владельцам такой версии ГАЗ 31105 повезло несколько меньше, нежели собственникам Волги до модернизации салона. Это справедливое утверждение, если говорить применительно к сложностям получения доступа к радиатору отопителя.

Чтобы снять и заменить печной радиатор, вам потребуется пройти достаточно длинный путь, последовательно выполнив несколько операций. А именно:

  • Процедура начинается с демонтажа всей панели. Задача не из лёгких. Но тут нужно постепенно откручивать все крепления, разъединять защёлки и обязательно запоминать расположение всех креплений. Если хотите, можете записывать или маркировать элементы панели.
  • Также потребуется демонтировать тоннель коробки передач. Он устанавливается на несколько креплений, потому его будет снимать проще, нежели панель.
  • Ещё одним важным элементом считается труба-усилитель, которая располагается под панелью на Волге 31105 с новым салоном и соответствующим расположением блока отопительной системы.
  • Сложность демонтажа трубы-усилителя в том, что здесь дополнительно нужно открутить от усилителя саму рулевую колонку.
  • Прежде чем снимать верхнюю часть, не забудьте отсоединить так называемые пищалки.

Только после проведения объективно сложных или скорее длительных демонтажных работ, вам наконец-то удастся добраться до отопительного блока и извлечь оттуда старый радиатор.

Перед тем, как вытащить сам радиатор, отсоедините все патрубки, уберите проводку, которая может мешать и блокировать доступ к элементу.

Отталкиваясь от текущего состояния печного радиатора, его можно попробовать промыть. Если же образовались трещины и устройство восстановлению путём промывки не подлежит, просто купите новый элемент.

Что же касается промывки, то тут используют самые разные народные и заводские средства. Наибольшую популярность завоевала лимонная кислота, а также сантехнические жидкости типа Крот. Их можно прогнать через радиатор с помощью подключения насоса. Либо же извлечь радиатор, залить в него подготовленный раствор, и закрыть входной и выходной патрубки, оставив устройство на несколько часов откисать.

Вне зависимости от того, чем вы решили промыть радиатор, обязательно используйте 2 этапа финишной обработки. Сначала после агрессивных средств промойте обычной водой, после чего залейте порцию антифриза, и также дайте ей настояться, прихватив остатки очищающих жидкостей. Только после этого выполняйте обратную сборку.

Купоны за комментарии!

Хотим отблагодарить вас за комментарий! Выберете один из 3 купонов. Сообщение показывается 1 раз в день — не упустите свой шанс!

Помогите другим пользователям и напишите комментарий о своем опыте: помогла ли вам статья, что можно сделать лучше или по другому.

Спустя 158тыс км начал подтекать радиатор отопителя, не критично, но заметно было. Был залит в систему охлаждения герметик. Антифриз капать перестал, но лобовое стекло «потело» жирной пленкой.Спустя почти 10тыс км терпение кончинолось. Купил радик Н. Новгород за 750р и приступил к замене. Слил ож с радиатора и начал разбирать салон. Описывать не буду, кому интересно расскажу лично.Гемора там достаточно. Я не особо горю желанием менять радиатор еще раз)

Все собрал обратно, все работает. Полёт нормальный.

Price tag: 750 ₽ Mileage: 165000 km

Система питания

При подозрении на неисправность из-за отсутствия или плохой подачи топлива убедитесь, что бензин в баке есть. Некоторые водители такую элементарную вещь замечают лишь после долгих попыток найти неисправность в иных местах.


Нагревать бензопроводы открытым огнем нельзя, следует использовать горячую воду.

На 406 двигателе проверьте, слышно ли гудение бензонасоса при включении зажигания. Если нет, возможно, сгорел его предохранитель. Перед заменой постарайтесь найти причину, место короткого замыкания можно определить по закопченым проводам.

Бензонасос от двигателя ЗМЗ-406

При включении стартера из шланга должен выливаться бензин. Если этого не происходит, возможно, повреждена диафрагма или зависли клапаны насоса. Проверьте, нет ли подтеков бензина в соединениях трубопроводов. Если в систему проникает воздух, насос качает его вместо топлива.

Снятие отопителя

Снятие или замена печки «Крайслера» выполняется ключами на 10, 8, 13 и крестовой отвёрткой. Схема действий следующая:

снять аккумуляторную клемму с батареи;
слить антифриз в специальную ёмкость (можно использовать для этого старый таз). Слитая жидкость отстоится за время ремонта Волги 31105, затем её можно будет залить в систему снова, но рекомендуется купить новую жидкость

Важно! Замену охлаждающей жидкости автомобиля следует производить не реже одного раза в два года или каждые 30-40 тысяч пробега.
снять панель приборов. Если не требуется полной разборки, можно просто отодвинуть панель в сторону;
нижнюю планку радиатора отопления снять и отсоединить двигатель отопителя, выдернув штекер;
открутить две гайки и снять корпус распределителя воздуха;
тяга, рычаги и заслонка снимаются с системы

Механизм установлен на клёпках, поэтому вполне возможно, что придётся купить новый;

Радиатор отопления ГАЗ 31105

Схема установка печи выполняется в обратном порядке.

Когда необходима замена печки

В связи с этим владельцы автомобилей ГАЗ 3110 всячески стремятся усовершенствовать её.

Тюнинг печки ГАЗ 3110

Опытные водители «Волг» указывают на то, что одними из наиболее эффективных способов «довести до ума» печку автомобиля являются:

  • замена мотора вентилятора отопителя на более мощный. При этом можно поставить «самаровский» (ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115) резистор, а рычаг панели управления взять от «Москвича»;
  • замена крана печки на электроклапан с любой иномарки;
  • установка электропомпы на выходе печки;
  • замена радиатора на сдвоенный (необходимо соединить и обрезать по размерам два тонких радиатора от любой иномарки).

Кроме того, можно сменить «родной мотор» от классической версии ГАЗ 3110 на более мощный — от новой версии модели ГАЗ 31105.

Причины поломки печки ГАЗ 3110

Разумеется, необходимо заменить печку или какие-либо отдельные её детали при выходе из строя.

Среди наиболее часто встречающихся неисправностей нужно указать следующие:

  • вентилятор отопителя не включается вообще;
  • вентилятор не работает в каком-либо положении переключателя;
  • слабая мощность печки;
  • вентилятор печки сильно шумит.

Таблица: диагностика неисправностей печки и способ их устранения

Неисправность Причина Способ устранения
Не включается вентилятор отопителя Перегорание предохранителя в цепи электродвигателя Проверьте и при необходимости замените предохранитель вентилятора
Неисправен переключатель вентилятора Проверьте напряжение на ограничительных резисторах. Если напряжение отсутствует, снимите и проверьте переключатель
Неисправен электродвигатель вентилятора Проверьте напряжение на выводах электродвигателя при включённом зажигании и задействованном переключателе вентилятора. Если напряжение отсутствует, замените электродвигатель
Вентилятор отопителя не работает в одном из положений переключателя Неисправен ограничительный резистор Проверьте соответствующий резистор
Недостаточная мощность отопителя Понижен уровень охлаждающей жидкости Проверьте уровень жидкости, при необходимости доведите его до нормального
Неисправен термостат Проверьте и при необходимости замените термостат
Не открывается клапан радиатора отопителя Проверьте проходимость электромагнитного клапана
Шум вентилятора отопителя Попадание грязи, листьев Снимите и очистите вентилятор, очистите воздушный канал
Дисбаланс рабочего колеса, повреждение подшипника Снимите вентилятор, проверьте лёгкость его вращения и зазор в подшипниках

Проверка рабочего состояния блока управления и самостоятельный поиск неисправности

Ещё одна проблема, с которой сталкиваются владельцы, – это дуновение горячего воздуха в течение нескольких секунд после включения, а потом происходит смена на холодный поток. Причём, это проявляется постоянно.

На ГАЗ-31105 с двигателем «Крайслер» установлена не обычная печка, а электронная система климат-контроля, т. е. управлением температурным режимом в автомобиле занимается электроника.

Схема регулирования несколько индивидуальна. Для того чтобы сменить режим из холодного на тёплый или наоборот, нужно левый регулятор провернуть до упора, после этого выставить нужный режим. Далее управление климатом внутри автомобиля возьмёт на себя компьютер. Он подаёт сигнал на заслонку и вентилятор, которая пропускает воздух через радиатор, и открывает кран.

Крепление вентилятора вод капотом ГАЗ 31105

Снимаем ручки блока управления и, растянув фиксаторы, вынимаем его. Разбираем его корпус и внимательно осматриваем блок и микросхему. В любом случае датчик будет покрыт толстым слоем пыли и нагара. Эти элементы являются токопроводящими материалами и вполне могут быть одним из клопов, которых мы ищем. Ещё один вариант короткого замыкания – головки винтиков. Они перекрывают токопроводящие дорожки и тем самым замыкают их

Теперь внимание на вентилятор, датчик и патрубки, которые идут на кран, – между ними обнаруживаем зазоры. Каким воздухом обдувается датчик неизвестно, а значит, неизвестно, какую температуру он замеряет.
Схема и датчик промываются спиртом, неизолированные ножки транзисторов и провода можно покрыть обычным лаком (своеобразная изоляция)

Отворачиваем винты и подкладываем под головки бумажные прокладки. На вентилятор, патрубки воздухозаборника и плату клеим прокладки из двухстороннего скотча. Это сделает забор воздуха без посторонних подсосов.

Печка ГАЗ 3110: как устроена, как снять и заменить, схема подключения печки своими руками + видео

Автомобили ГАЗ 3110 «Волга» сегодня считаются уже раритетными моделями. Однако эксплуатируют такие машины повсюду. Долговечность мотора объясняется хорошей работой системы охлаждения и, в частности, печки.

Обогрев салона, создание комфортных условий во время езды, вентиляция пространства — все эти функции выполняет именно печка.

Существуют простые рекомендации по эксплуатации этого узла автомобиля, а также инструкции по замене в случае выхода печки из строя.

Устройство печки ГАЗ 3110

Печка любого автомобиля — это устройство для обогрева салона. На ГАЗ 3110 устанавливается довольно-таки простой механизм, который позволяет не только прогревать воздух в салоне, но и регулировать температурный режим и интенсивность обогрева.

Конструктивно печка состоит из следующих компонентов:

  • радиатора;
  • патрубка подвода охлаждающей жидкости;
  • патрубка вывода охлаждающей жидкости;
  • вентилятора;
  • воздуховодов;
  • заслонок;
  • регуляторов потоков.

От работоспособности каждого мелкого элемента будет зависеть выполнение печкой своих функций

Если смотреть на печку изнутри (то есть с сиденья водителя автомобиля), то нельзя увидеть все составляющие её части. Сразу же за панелью управления монтируется небольшой радиатор, к которому присоединяются два патрубка для циркуляции тосола.

Когда мотор нагревается до рабочей температуры, печка может начать свой теплообмен. Тосол понижает температуру двигателя, отводя от него излишки тепла. Нагревшийся тосол по патрубкам поступает в радиатор печки, который может нагреваться как обычная батарея.

На ГАЗ 3110 печка выполняет роль и дополнительного радиатора охлаждения. Так, если машина не прогрета, то при запуске печки осуществляется вторичное охлаждение системы.

Демонтажные работы

Когда на автомобилях ГАЗ-3110 плохо греет и дует печка, причин может быть несколько. Одной из частых неприятностей считается выход из строя электровентилятора отопителя.

Если моторчик начитает барахлить, либо полностью выходит из строя, не забудьте перед его снятием и заменой проверить состояние предохранителя, убедиться в целостности проводки. Не исключено, что проблему можно решить путём небольшого ремонта или банальной смазки устройства.

Но когда печка вовсе перестаёт дуть, с проводкой всё хорошо и предохранитель цел, то тогда мотор с большой долей вероятности требует полной замены.

В период холодов мало кто будет терпеть, если плохо греет печка ГАЗ Волга 3110, а потому требуется принимать оперативные решения. Самым правильным считается снятие и замена вышедшего из строя узла.

Демонтировать электровентилятор отопителя довольно проблематично на версии 3110, но многие успешно справляются с поставленной задачей своими руками. Если следовать инструкции и не нарушать последовательность действий, у вас обязательно всё получится. Самостоятельное снятие и замена дают возможность неплохо сэкономить на услугах автосервиса, а также получить дополнительные навыки и опыт в ремонте собственной Волги.


Установленный в отопителе электродвигатель

Чтобы добраться и снять электровентилятор, а заодно проверить на предмет исправности добавочный резистор, необходимо:

  • В целях собственной безопасности и сохранности электрооборудования автомобиля ГАЗ-3110 отключите минус с аккумуляторной батареи.
  • Освободите пространство в передней части автомобиля, и в особенности со стороны переднего пассажира. Очистите бардачок, сдвиньте назад кресло и можно приступать.
  • Для начала демонтируется правая нижняя подставка приборной панели. Тут предварительно может потребоваться снятие консоли панели приборов, чтобы добраться до крепёжных винтов.
  • С помощью отвёртки открутите 3 винта, провернув их буквально на 3 оборота.
  • Теперь можно смело вытаскивать на себя правую нижнюю подставку.
  • Перед вами корпус электромотора. Но до его снятия ещё далеко. Сначала нужно отключить штекерный разъём от электровентилятора печки вашей Волги.
  • Далее отключаются ещё 2 провода, которые используются в качестве контактов добавочного резистора.
  • Возьмите ключ торцевого типа на 10. Он необходим, чтобы открутить 3 крепёжных болта.
  • Выкрутив эти болты, можно вынимать из корпуса печки Волги 3110 наш изношенный вентилятор отопителя.
  • Чтобы снять добавочный резистор, требуется со стороны левой ноги переднего пассажира отыскать 2 винта крепления этого устройства. Откручиваются они с помощью ключа на 10. Теперь добавочный резистор можно извлекать.

На этом процедуру демонтажа считают завершённой. Для установки нового электровентилятора отопителя просто действуйте в обратной последовательности.

Тут важно отыскать подходящий новый электромоторчик печки. Причём желательно в сборе вместе с крыльчаткой

Хотя некоторые меняют только электромотор, устанавливая на него старую крыльчатку с лопастями для нагнетания воздуха.

Чтобы разобрать старый электровентилятор, требуется выполнить несколько последовательных, но простых действий:

  • с помощью отвёртки открутите стопорный винт, прокрутив его на 2 оборота;
  • теперь ротор легко снимается с самого электромоторчика отопителя;
  • далее возьмите ключ на 8, и открутите 2 крепёжные гайки;
  • снимите диск вместе с резиновой прокладкой.

Все снимаемые компоненты разборного электровентилятора можно менять по мере необходимости.


Мотор отопителя ГАЗ-3110

Если же вы предпочитаете заменить электромоторчик полностью в сборе, используйте качественные аналоги оригинального вентилятора для автомобиля ГАЗ-3110.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
