Renault Scenic II

“Секретный” блок предохранителей на Renault Scenic II

Сегодня приехал Renault Scenic II.

Предыстория:

Некоторое время назад в передние габаритные огни вместо стандартных ламп были вставлены светодиоды, но и они не вечны. Первым сдал свои позиции правый габарит, буквально через недельку за ним последовал и левый.

Владелец авто решил поменять сгоревшие светодиоды. Сказано-сделано.

Поменял. В результате правый горит, левый нет. К тому же пропал задний левый габарит и подсветка приборов на панели приборов.

Посмотрел предохранители в салоне слева под рулем. Все целые, и к тому же на крышке, где обозначено, какую цепь защищает предохранитель, нет ничего похожего на обозначения ламп, кроме, пожалуй, стоп-сигналов.

  • В руководстве по эксплуатации, кроме выше обозначенных предохранителей, больше ничего нет, что бы помогло решить проблему.
  • И вот Renault Scenic II у нас в гостях.
  • По всем признакам сгорел предохранитель габаритов левого борта.
  • Но где он, как его найти?
  • В моторном отсеке есть еще один блок реле и предохранителей, который  носит гордое имя           блок защиты и коммутации”.

Я, конечно, понимаю производителей данного автомобиля. Они настолько уверены в надежности всех узлов, что убирают предохранители в такие места, до которых без определенного навыка просто не добраться.

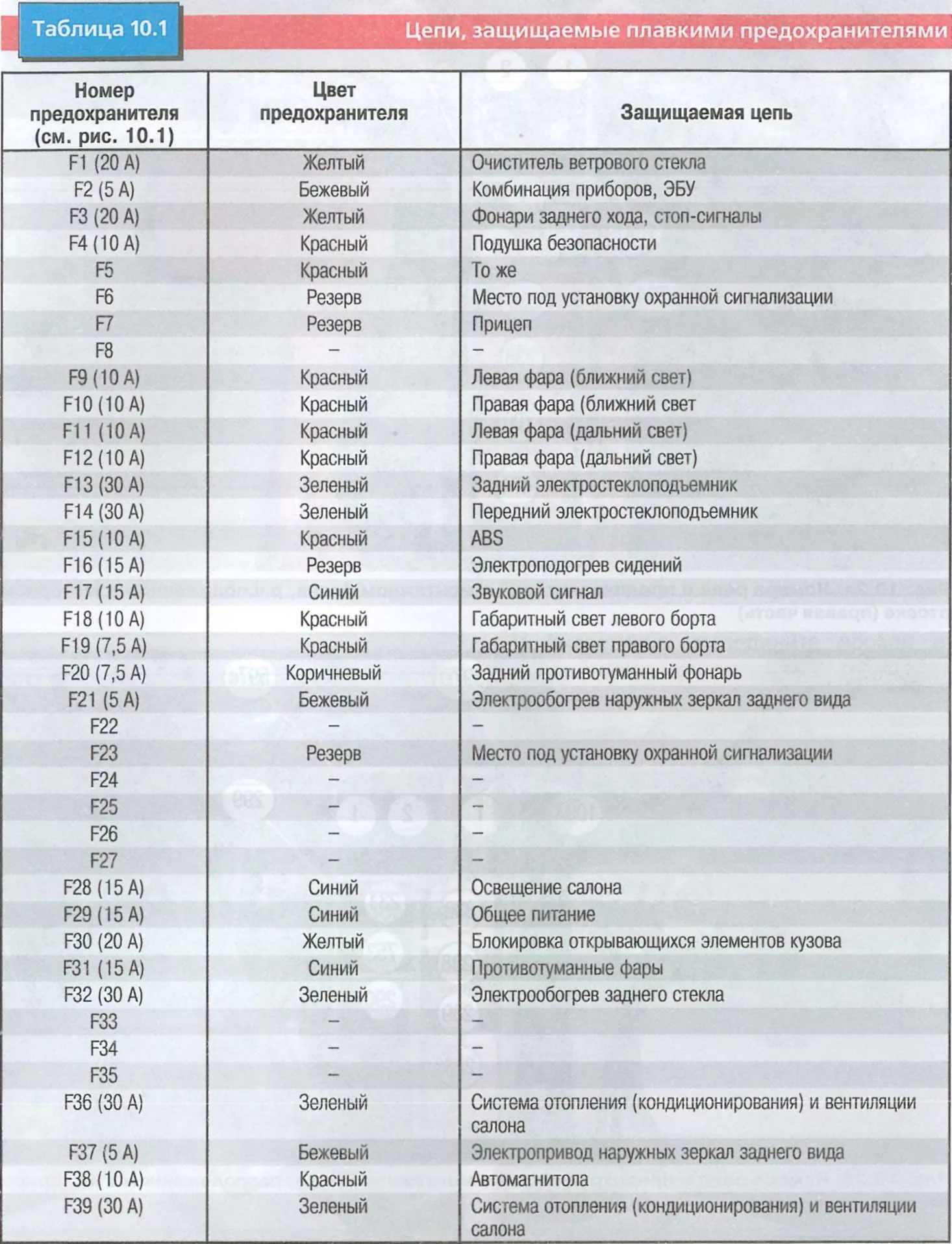

В таблице указаны цепи, которые защищают эти “ спрятанные предохранители ”.

Цепи защиты предохранителей

Расположение предохранителей

А в пути, на дороге всякое случается…..

Ну, достаточно лирики, приступаем к работе.

Открываем капот. Справа от аккумулятора  находится коробочка, которая нам нужна.

Выкручиваем 2 самореза, поднимаем защитный кожух вверх и снимаем его.

Выкручиваем эти саморезы, снимаем крышку

Снимаем клеммы

Вот он – блок защиты и коммуникации, но чтобы его вытащить и добраться до сгоревшего предохранителя, предстоит немного поработать.

Снимаем клеммы с аккумулятора. Будьте внимательны! Не забудьте вытащить ключи из замка зажигания и убрать их салона. Были случаи, когда при сборке, накидываешь клеммы, а центральный замок — щелк и все двери закрыты. Так ведут себя некоторые сигнализации при подачи питания.

  Я еще снял с минусовой клеммы указанный провод, он короткий и мешает в дальнейшем отодвинуть клемму в сторону. Снимаем кронштейн крепления аккумулятора и вытаскиваем батарею. Нужно снять разъемы с датчика уровня тормозной жидкости и датчика массового расхода воздуха. При снятых больше свободы перемещения для жгута.

Снимаем кронштейн крепления аккумулятора

Снимаем 2 разъема

Раскрепляем блок управления двигателем

Cнимаев верхний разъем ЭБУ

Отводим ЭБУ в сторону

Renault Scenic II

Описание для 2-ого поколения

Блоки с предохранителями и реле под капотом

Главный блок с предохранителями и реле

Общая схема

Обозначение

Предохранители

  • F1 20A Компьютер управления двигателем — питание электрического блока управления двухскоростной группой электровентилятора
  • F2 15A звуковая сигнализация
  • F3 10A передний и задний стеклоомыватели
  • F4 20A Омыватели фар
  • F5 15A + аккумулятор Система подогрева топлива DV6 — топливный насос TU5JP4
  • F6 10A + после контакта компьютер и сдвоенное реле систем ABS/ESP — датчик угла поворота рулевого колеса — гирометр измеритель ускорения системы контроля стабильности — механизм электронасоса усилителя рулевого колеса
  • F7 10A контактный датчик торможения — концевой выключатель педали сцепления
  • F8 25A обмотка стартера
  • F9 10A после контакта модуль блокировки защиты 3 реле — электродвигатель корректора направления фар
  • F10 30A управление катушкой зажигания TU5JP4 — управление инжектором TU5JP4 — питание электромагнитного клапана насоса системы впрыска DV6
  • F11 40A включение реле нагнетательного вентилятора
  • F12 30A управление малой и большой скоростью переднего стеклоочистителя
  • F13 40A после контакта питание СМ (интеллектуальный сервисный модуль)
  • F14 30A управление насосом рекуперации температуры отработавших газов
  • F15 10A правая фара дальнего света
  • F16 10A левая фара дальнего света
  • F17 15A левая фара ближнего света
  • F18 15A правая фара ближнего света
  • F19 15A Электроклапан очистки резервуара TU5JP4 — кислородные датчики на входе и выходе TU5JP4 — электроклапан системы обогрева воздуха турбонаддува 1-2 DV6
  • F20 10A датчик наличия жидкости в топливе DV6 — электроклапан регулировки давления в турбокомпрессоре DV6 — электромагнитный клапан регулирования температуры на выпуске F21 5A воздушный расходомер DV6 — питание электрического блока управления двухскоростной группой электровентилятора модуль макси предохранителей (PSF1)

Реле

  • R1 главное реле компьютера управления двигателем
  • R2 реле силовой цепи компьютера управления двигателем
  • R3 реле системы подачи воздуха
  • R4 реле очистителя ветрового стекла
  • R5 реле малой скорости переднего стеклоочистителя — реле большой скорости переднего стеклоочистителя
  • R6 реле распределителя + после контакта
  • R7 реле вентилятора системы кондиционирования
  • R8 реле стартера
  • R9 реле переднего стеклоомывателя
  • R10 реле заднего стеклоомывателя
  • R11 реле омывателя фар
  • R12 реле звукового сигнала

Блок на крышке аккумуляторной батареи

О его расположении можете посмотреть в данном видео, а заодно узнать как поменять аккумулятор на Peugeot Partner.

Схема

Обозначение схемы

  1. Модуль состояния зарядки — 5А
  2. Диагностический разъем — 15А
  3. Сопротивление выключатели педали тормоза — 15А
  4. Питание группы электронасоса усилителя рулевого управления — 80А
  5. Модуль управления предварительным пост-обогревом — 70А
  6. Модуль блокировки защиты 3 реле — 100А
  7. Простое реле защиты двигателя — 30А

Блоки в салоне пежо партнер

Основные блоки под панелью слева

Общая схема

Описание предохранителей

  1. 15А — Очиститель заднего стекла
  2. 5А — Подушка безопасности
  3. 10А — Кондиционер, диагностический разъем, зеркало заднего вида, регулятор фар
  4. 30А —  Стеклоподъемники
  5. 30А — Замки
  6. 5А — Задний плафон, передний плафон индивидуального освещения, люк в крыше
  7. 20А — Автомагнитола, CD-чейнджер, дисплей, блок контроля давления воздуха в шинах, охранная сигнализация и сирена
  8. 30А — Розетки 12 В передняя и задняя
  9. 15А — Верхняя часть рулевой колонки
  10. 15А — Цепь малого тока замка зажигания
  11. 15А — Датчик дождя и освещенности, подушка безопасности
  12. 5А — Панель приборов
  13. 15А — Парктроник, панель управления кондиционером, система громкой связи
  14. 30А — Питание системы блокировки замов
  15. 40А — Подогрев заднего стекла и зеркал

Описание реле

  • R1 — Реле переднего импульсно стеклоподъемника
  • R2 — Реле очистителя заднего стекла
  • R3 — Реле аксессуаров + АСС
  • R4 — Реле блокировки дверей
  • R5 — Реле супер блокировки задних дверей
  • R6 — Реле супер блокировки передних дверей
  • R7 — Реле пробуждения компьютера
  • R8 — Реле заднего стекла с обогревом

Схема 2 блока

Расшифровка элементов

  1. 20А — Подогрев сидений
  2. 15А — Реле складных зеркал заднего вида
  3. 15А — Реле розетки для подключения холодильной камеры

Дополнительный блок

При наличии в комплектации автомобиля соответствующих систем, на нем устанавливается дополнительный блок предохранителей для сцепного устройства и прицепа, а также прочих кузовных модификаций и платформ с кабиной. Он расположен за ограничительной перегородкой справа.

Общая схема

Тут расположены:

  • 15А — реле замка зажигания, опционный генератор
  • 15А — Питание прицепа 12В
  • 15А — Цепь постоянного питания трансформаторов
  • 40А — Аварийные огни

Процесс снятия и замены БП

Бывает такое, что предохранители один за другим выходят из строя: такая проблема также знакома некоторым владельцам модели Логан. Если с потребителями энергии все в порядке, а проводка не требует ремонта, то, по всей вероятности, подошло время замены непосредственно БП. Далее мы расскажем вам, как правильно произвести его замену.

В салоне авто

  1. Для начала выключите зажигание, откройте капот машины и отключите аккумуляторную батарею.
  2. Теперь найдите, где установлен ваш БП и снимите декоративную пластмассовую крышку. Снимите все компоненты, сложив их в одном месте.
  3. При помощи отвертки с крестовым наконечником открутите несколько шурупов: в зависимости от комплектации их может быть 2 или 3.
  4. Открутив винты крепления БП, будьте готовы к тому, что он провалится внутрь отсека, к педалям.
  5. Здесь вам предстоит выполнить нелегкую задачу, требующую ответственного и внимательного подхода. Отключите каждый провод цепь, подходящий к БП. Сделайте это так, чтобы вы без проблем смогли подключить новый БП: можно промаркировать каждый провод, чтобы было легче.
  6. Сделав это, возьмите новый БП и поставьте его на место установки. Правильно подключите все провода, чтобы не возникла путаница. Если вы перепутаете что-то, то потому могут возникнуть проблемы с подключением устройств. Сделав это, вставьте блок на место установки и накрутите шурупы.
  7. Вставьте все элементы БП, подключите аккумуляторную батарею и проверьте работоспособность устройства. Если все действия выполнены верно, то в будущем проблем с эксплуатацией быть не должно.

БП в подкапотном пространстве

Здесь процесс снятия и смены мало чем отличается от того, что описан выше. Разница только в месте установки и в нескольких нюансах, которые мы опишем ниже.

  1. Откройте капот авто и выключите зажигание.
  2. Чтобы избежать выхода из строя элементов БП, отключите аккумуляторную батарею. Сбросьте с нее обе клеммы, поскольку аккумулятор все равно придется снять для большего удобства.
  3. При помощи отвертки с крестообразным лезвием открутите три шурупа, на которых крепится сама коробка.
  4. Открутив винты, произведите демонтаж БП. Как и в случае с салонным блоком, промаркируйте все провода, подключенные к нему, чтобы впоследствии не перепутать. Отключите реле, подключенные к устройству, а после этого поочередно отсоедините все провода.
  5. Демонтируйте коробку.
  6. Возьмите новый БП и установите на место старого, предварительно подключив все провода.
  7. Установите реле на свои места, после чего поставьте на место аккумуляторную батарею.
  8. Подключите АКБ и включите зажигание, чтобы проверить работоспособность установленного БП.

На этом процесс смены устройств можно считать завершенным.

Какие предохранители используются

Большинство предохранителей установлено в монтажном блоке предохранителей, расположенном в салоне. По внешнему виду защитные элементы друг от друга не отличаются, за исключением обозначения (цифры, символы или последовательности букв) на корпусе предохранителя и цвета.

Французский кроссовер использует защитные устройства от F1 до F39, каждое из которых имеет свое наименование, силу тока и подходит только для определенной цепи в схеме, связанной с конкретным электрооборудованием.

Учитывая, что автомобиль выходил в свет различных модификаций, то при покупке авто на рынке, под капотом могут оказаться предохранители, так называемые рестайлиноговые.

Второе поколение

Logan II

Logan II на Викискладе

Общие данные

Производитель Dacia
Годы пр-ва  — настоящее время
Иные обозначения Renault Symbol Renault Logan

Дизайн

Платформа Dacia M0

Двигатели
0,9 L l3 1,2 L l4 1,6 L l4 1,5 L дизель l4
Трансмиссия
5-ст. МКПП

Модификации кузова

  Седан
Производитель: Dacia, Renault
Тип кузова: 4‑дв. седан (5‑мест.)
Длина: 4346 мм
Ширина: 1733 мм
Высота: 1517 мм
  Универсал
Производитель: Dacia, Renault
Тип кузова: 5‑дв. универсал (5‑мест.)
Длина: 4492 мм
Ширина: 1733 мм
Высота: 1550 мм

Характеристики
Массово-габаритные

Ширина 1733 мм
Колёсная база 2634 мм
Масса 1049—1268 кг

На рынке

Связанные Renault Sandero

В 2012 году на Парижском автосалоне Dacia представила второе поколение Logan. В Турции автомобиль продаётся с названием Renault Symbol.

У нового Logan сильно изменились внешняя и внутренняя части. Передняя подвеска Logan второго поколения — MacPherson с амортизационной стойкой и пружиной, двумя сайлентблоками в рычаге и шаровой опорой. Задняя подвеска — скручивающаяся балка, с раздельно установленными пружинами и телескопическими газонаполненными амортизаторами двухстороннего действия. Также у Logan большой багажник объёмом 510 л, также можно сложить задние сиденья, чтобы его увеличить.

Logan MCV

Logan MCV

Logan MCV был представлен в 2013 году на Женевском автосалоне. Универсал имеет 0,9-, 1,2- и 1,5-литровые двигатели. Продажи MCV-версии начались во второй половине 2013 года.

В России модель MCV не продаётся.

Рестайлинг

Осенью 2016 года на Парижском Автосалоне были представлены обновлённые Renault Logan и Sandero второго поколения. Седан получил видоизменённые фары и решётку радиатора, оба бампера. Сзади новые фонари. В интерьере только рулевое колесо. Под капотом новые моторы.

В России

В марте 2014 года стартовали продажи Renault Logan в России, сборка осуществляется на заводе АвтоВАЗ.

На российском рынке Logan предлагается с одной из трёх версий 1,6-литрового двигателя: мощностью 82, 102 и 113 л.с. Двигатель K7M мощностью 82 л.с имеет разгон 11,9 сек 0/100 км. Макс. скорость — 172 км/ч. K4M (102 л.с) имеет разгон 10,5 сек 0/100 км/ч и макс. скорость 180 км/ч. С июня 2016 года стал доступен двигатель H4M (113 л.с), разгон которого — 10,7 сек 0/100 км/ч, а макс. скорость составляет 177 км/ч.

В других странах

В 2013 году стартовали продажи седана в Южной Америке. Там он был представлен на Автосалоне в Буэнос-Айрэсе.

В 2014 году стартовали продажи в Египте.

В 2015 году стартовали продажи в Колумбии. Там Logan производится на заводе Renault SOFASA.

Renault Symbol III — турецкая версия Logan’а. Symbol был представлен на Автосалоне в Стамбуле в 2012 году. Производится в городе Бурса, Турция. Продажи Symbol стартовали в 2013 году, одновременно с Тунисом и Алжиром.

Безопасность

EuroNCAP протестировала Dacia Logan MCV в 2014 году.

Euro NCAP
общий рейтинг

57%

75%

55%

38%

взрослыйпассажир ребёнок пешеход активнаябезопасность
Протестированная модель: Dacia Logan MCV 1.5 diesel Base, LHD (2014)

Замена генератора на авто с ГУР и без кондиционера

Замена генератора на Рено Логан происходит в исключительных случаях, и чаще всего это необходимо лишь тогда, когда невозможен его ремонт. Конечно, такое бывает крайне редко, но все же полная замена детали встречается на практике у владельцев Logan.

В данной статье будет рассмотрен процесс замены на примере автомобиля с 8-клапанным двигателем, а также с ГУР и без кондиционера. Разумеется, если у вас 16-кл. мотор, а также установлен кондиционер, то данная процедура будет несколько отличаться от того, что вы увидите ниже.

Необходимый инструмент

  • Трещотка или вороток
  • Ключ на 13 рожковый или накидной
  • Головка на 13 мм

Порядок снятия и установки генератора на Рено Логан с ГУР и без кондиционера

В такой комплектации снять генератор с автомобиля не составляет особого труда, поэтому делается быстро и без лишних проблем. Первым делом необходимо ослабить ремень и снять его.

Открыв капот, сверху необходимо открутить болт крепления к кронштейну.

Затем два болта снизу, используя накидной ключ, так как другим делать это будет весьма неудобно.

После этого можно пробовать извлекать генератор из под капота, как это наглядно показано на приведенном ниже фото.

После того, как все это выполнили, можно устанавливать новый генератор на свое место. Что касается цены на данный агрегат, то она составляет не менее 6000 за не оригинальный, и от 15000 рублей за оригинальный. Но есть варианты еще дешевле, и ничем не хуже — купить оригинальный генератор на Логан на разборке. Обычно, ценники начинаются от 3500 до 5000 рублей.

Расположение и электросхема

В автомобилях Рено Логан есть два блока предохранителей (далее — БП). Один из них находится в салоне машины, а именно — с левой стороны торпеды под приборной панелью, напротив водительского сидения. Второй блок установлен производителем в моторном отсеке, в районе аккумуляторной батареи.

БП в салоне

Для начала рассмотрим схему и назначения предохранителей в салоне. Как сказано выше, этот блок расположен с левой стороны торпеды, в районе рычага открытия капота. Чтобы добраться до него, вам нужно будет снять пластмассовую декоративную накладку — под ней находятся все элементы устройства.

Схема устройства, которое находится в салоне автомобиля

На вашем автомобиле в зависимости от комплектации могут быть установлены не все детали устройства. Тем не менее, мы рассмотрим предназначение каждого из элементов. Ниже представлена расшифровка.

Таблица предназначения деталей БП, расположенного в салоне транспортного средства Рено Логан

Здесь же следует рассказать вам о . Этот компонент чаще других выходит из строя, что можно назвать «болезнью» Рено Логан. Источник питания подает ток на предохранитель мощностью 10 ампер. Уже от БП через провода подается напряжение на гнездо в консоли. Потребителем тока может быть не только непосредственно сам прикуриватель, но и любое другое устройство, подключенное к нему напрямую: видео-регистратор, очиститель воздуха и т.д.

Если вы заметили неполадки в работе, то в первую очередь стоит проверить предохранитель прикуривателя. Он маркируется красным цветом и имеет номер 38. Помните о том, что непосредственно устройства, отвечающего за прикуриватель, в машине нет, поскольку он потребляет напряжение от медиа-системы или магнитолы, в зависимости от того, что установлено в авто. Поэтому при проверке детали на работоспособность нужно проверить функционирование именно номера 38.

 Загрузка …

В том случае, если в определенный момент напряжение будет больше 10 ампер, то предохранитель в салоне перегорит — в этом не сомневайтесь. Тем не менее абсолютным лидером по количеству перегорания деталей в автомобилях Рено Логан является электронасос. А он также . Поэтому, если вы решили подкачать колеса, то магнитолу желательно выключить. Кроме того, перед тем как подсоединить шланг насоса к ниппелю колеса, дайте ему поработать немного на холостых оборотах.

Также одной из распространенных проблем является несоответствие размеров штекера прибора и . Если контакт между штекером подключаемого устройства и клеммами недостаточный, то это может привести к перегреву последних. Соответственно, в случае перегрева клеммы могут расплавиться, в результате чего в проводке может возникнуть короткое замыкание. Если это произошло, то решить проблему одной только заменой элемента БП не удастся. Придется производить замену и прикуривателя.

БП под капотом авто

Далее, рассмотрим схему и назначение каждого реле, установленном в БП, который находится в подкапотном пространстве.

Схема и назначение компонентов БП, установленного в подкапотном пространстве Рено Логан

Замена топливного фильтра Рено Логан 1 и 2 своими руками

Процесс замены топливного фильтра в автомобиле Рено Логан 1.4 может носить двоякий характер, а именно:

  • при плановых технических мероприятиях по обслуживанию;
  • в случае появления необходимости устранить причины выхода его из строя.

Где располагается и каковы причины его замены?

Где находится фильтрующий элемент? В версии Логан первого поколения топливный фильтр разместился под днищем авто. Во исполнение регламента руководства по эксплуатации замена этого расходного элемента потребуется с периодичностью в 30 000 км.

Качество отечественного топлива вносит определенные коррективы в этот регламентный временной интервал замены. Однозначного критерия нет, поэтому принятие решения о необходимости замены возлагается на владельца Рено Логан 1.4 и авто Рено Логан 1.

6 исходя из индивидуальных особенностей эксплуатации.

Появившиеся сбои в работе топливной системы, ввиду использования некондиционного топлива, могут косвенно свидетельствовать о засорении фильтрующего элемент, и говорят о том, что требуется замена топливного фильтра.

Согласно установившемуся в среде поклонников Логан правилу замена топливного фильтра необходима через каждые 20 000 км пробега.

Ввиду доступности расположения в автомобиле, его замена не вызывает никаких сложностей, даже у малоопытных автолюбителей.

Основным критерием выбора запчасти должно является качество фильтра. Здесь на помощь придет обращение к вариантам изделия, выпускаемым именитыми брендами и подходящим к конкретной модификации Рено Логан 1.4, а также Рено Логан 1.6.

  • Рено Меган 2 замена салонного фильтра
  • Меган рено 2008
  • Рено Меган 2 воздушный фильтр

О процедуре замены элемента на модификациях первой генерации

Замена топливного фильтра предполагает выполнение работ в несколько приемов:

  1. сперва авто обесточиваем путем отсоединения клемм от аккумулятора;
  2. далее снимаем верхнюю крышку на монтажном блоке и вынимаем из посадочного места реле бензонасоса (оно располагается слева и обозначено соответствующей маркировкой);
  3. подключаем снятые ранее клеммы, запускаем мотор и дожидаемся полной выработки топлива из рампы и магистрали (мотор остановится);
  4. замену лучше производить из ямы, нежели под поднятым домкратом автомобилем, поскольку удобство подступа к элементу несоизмеримо выше;
  5. крепление детали в штатном месте выполнено посредством фиксаторов из пластика, которые требуется отжать;
  6. далее отсоединяем топливные шланги от корпуса (возможны протечки малого количества топлива, поэтому рекомендуется запастись ветошью);
  7. после удаления старого элемента монтируем новый топливный фильтр, предусмотрев его правильное расположение в топливной магистрали (внимательно смотрим на направление стрелки на корпусе, обозначающей движущийся поток топлива, и устанавливаем только согласно этой маркировке);
  8. посредством штатных зажимов крепим новый топливный фильтр и заканчиваем сборку по алгоритму, обратному процессу демонтажа.
  9. Конструктивная особенность топливной системы версий Логан второго поколения подразумевает расположение фильтрующего элемента под подушкой задних сидений.

Как заменить элемент?

Процедура следующая:

  • снимаем сидение, удаляем пластмассовую заглушку и отсоединяем разъем проводки;
  • конструкция закреплена посредством специального зажима, нажатие на который позволяет ее извлечь;
  • отвинчиваем фиксирующий диск и извлекаем резиновую манжету, где находится необходимый элемент;
  • вынимаем блок фильтра, который сменяется на новый элемент;
  • сборку выполняем в последовательности, обратной снятию.

Подводим итоги

Такая работа, как замена фильтра в топливной системе на Рено Логан 1.4, не способна доставить затруднений подавляющей армии любителей этой модели.

Предохранители и реле Renault Logan, электрические схемы

Рено Логан считается недорогим, доступным и надёжным автомобилем. Не зря многие используют данные авто для работы в такси. При относительно невысокой стоимости данная модель достаточно надёжная для российских дорог. Но в любых автомобилях, особенно после продолжительных поездок и наматывании определённого количества километров пробега, начинают появляться те или иные проблемы, связанные с электроприборами, контактами, проводкой. Особенно это заметно на возрастных автомобилях, которые успели послужить не одним хозяевам.

Чтобы быстро найти и устранить неисправности электрики в Логане, нужно знать где находятся предохранители и реле Renault Logan, как выполнены схемы и цепи питания приборов. О монтажных блоках и путях решения проблем электрики пойдёт речь в этой статье.

Причины поломки прикуривателя

Прибор может перестать работать из-за разных факторов. Основные причины неисправности прикуривателя Дастер – неправильная эксплуатация устройства или большой возраст, перегорание предохранителя. Распространенные поломки.

  1. Расшатанное гнездо. Частое подключение в разъем посторонних электроприборов с нестандартным штекером может отогнуть фиксирующие усики, из-за чего контакт пропадает. Ремонт прикуривателя Дастер в этом случае просто осуществить – необходимо вынуть его из патрона, а затем подогнуть зажимы внутри гнезда. Чтобы избежать короткого замыкания, необходимо вытащить предохранитель перед этой процедурой.
  2. Окислившиеся контакты или налет. Возрастная болезнь. Может появиться также после попадания жидкости на ножки. Из-за этого нарушается целостность цепи, а при запущенных ситуациях есть риск срабатывания предохранителя и короткого замыкания. Отремонтировать прикуриватель просто – достаточно затереть контактные места наждачной бумагой или надфилем, удалив следы посторонних веществ.
  3. Сгоревший предохранитель. Максимальная сила тока этого сегмента электроцепи равняется 15 ампер. Предельно допустимая мощность подключаемых приборов – 180 Ватт (p=I*A, 180 Ватт = 12 вольт*15 ампер). Из-за короткого замыкания или превышения допустимого показателя этот параметр может выйти за рамки. Чтобы сберечь изоляцию проводки от оплавления, на Дастер из строя выходит предохранитель. Ремонт заключается в том, чтобы добраться до монтажного блока. Далее – поменять сгоревший предохранитель.
  4. «Коротыш». Если новый предохранитель опять перегорел, то очевидно, что в сети есть короткое замыкание. Выключаем зажигание, а затем измеряем вольтаж аккумуляторной батареи. Включаем зажигание и снова проводим замеры. Разница показателей больше чем 0,5 вольт недопустима – это свидетельство наличия короткого замыкания и срабатывания предохранителя. Следует вооружиться мультитестером и прозвонить все провода, идущие к прибору.
  5. Отпавшие кабели. От большого возраста или интенсивной эксплуатации провода на прикуривателе Дастер могут перетереться или отпасть в местах пайки. Срабатывает предохранитель. Следует прозвонить все шнуры на предмет сопротивления, а также осмотреть их – есть ли заломы, оголенная проводка или перебитые участки. Разорванные шнуры надо заменить новыми, а отпавшие места пайки пропаять при помощи паяльника и олова.
  6. Выгоревшая нить накаливания. После долгого температурного воздействия спираль внутри стержня может перегореть, из-за чего устройство перестает функционировать. Необходимо будет снимать прикуриватель Рено Дастер, а после поменять его на новую запчасть.
  7. Сломанная лампа подсветки. Лампочка, гарантирующая работу светофильтра, может перегореть от возраста или постоянной тряски. Для ее замены потребуется снять прикуриватель, демонтировать фильтр и поменять лампу.

Таким образом, видно, что все электрические цепи проходят именно через блок предохранителей под капотом Рено Дастер, и только после этого, через блок в салоне автомобиля. При перегорании предохранителя, его необходимо заменить, на такой же, чтобы маркировки совпадали.

Монтажный блок в салоне

Монтажный блок находится в левом торце приборной панели, добраться до него можно открыв водительскую дверь и сняв крышку. На внутренней стороне крышки закреплены резервные предохранители и пинцет.

Предохранители в салонном монтажном блоке

F01 (20А) — стеклоочиститель, обмотка реле обогрева заднего стекла. Если перестали работать «дворники», проверьте исправность подрулевого выключателя, его дорожек, контактов и разъёма, а также мотор, его щётки и трапецию механизма очистителей. Если при включении выключателя слышится щелчок, часто проблема кроется в попадании влаги и воды внутрь мотор-редуктора.

При открытии крышки мотор редуктора будьте аккуратны, можно повредить провода, идущие к щёткам. При сборке провода должны быть ровно уложены в пазы. Очищать и осмотривать весь механизм лучше полностью сняв его с автомобиля. Щётки дворников для лучшей очистки стекла и улучшения обзора лучше устанавливать разного размера: водительская — 26″, пассажирская — 22″.

F02 (5 А) — приборная панель, обмотки реле К5 топливного насоса и катушки зажигания, система управления двигателем от замка зажигания (ЭБУ).

F0З (20 А) — лампы стоп-сигналов, лампа заднего хода, омыватель лобового стекла. Если не горит ни один стоп-сигнал, проверьте первым делом концевой выключатель, который расположен в педальном узле и реагирует на нажатия педали тормоза, а также его разъём. Проверьте исправность всех ламп, они могли перегореть все по очереди, а также контакты в патронах.

Если не горит лампа заднего хода, проверьте для начала саму лампу. Находится с левой стороны. Если она целая, скорее всего дело в выключателе, который расположен на коробке передач с левой стороны. Добраться до него можно поддомкратив левое переднее колесо или на смотровой яме. Проверьте контакты его разъёма, при необходимости очистите их.

Если датчик-выключатель неисправен, замените его новым, либо разберите и отремонтируйте, обычно в нём подгорают контакты. При выкручивании выключателя подготовьте пробку, которой можно закрыть отверстие, чтобы не вытекало трансмиссионное масло, либо предварительно слейте его. Цена нового выключателя — около 1000-1400 руб.

О мерах в плане безопасности

Блок предохранителей предназначается для предотвращения появления пожароопасной ситуации, которая возникает по причине замыкания в электросети авто Рено Логан. Даже наличие блока не позволяет быть стопроцентно застрахованным от неприятности.

В числе наиболее распространенных факторов, вызывающих пожар, присутствует выход со строя прикуривателя ввиду халатности при обращении с ним. Чтобы предотвратить подобную аварийную ситуацию потребуется:

  • тщательным образом знакомиться с особенностями инструкций к подключаемым приборам (наиболее опасны преобразователи напряжения бортовой сети в 220В);
  • приобретать исключительно качественные предохранители и реле;
  • правильно выбирать штекер, что обеспечит его плотную посадку внутри гнезда питания и исключит самопроизвольное выпадение в условиях сильной тряски;
  • питающий устройство кабель не должен подвергаться натяжке, что позволит штекеру удерживаться в гнезде;
  • настоятельно рекомендуется не оставлять включенными приборы без присмотра в тех случаях, когда при отключении зажигания гнездо прикуривателя не обесточивается в машине Renault Logan.

Замена топливного фильтра на автомобиле Рено Логан 1

  • Необходимые инструменты и приспособления
  • — Для замена топливного фильтра автомобиля Рено Логан 1 потребуется смотровая яма, эстакада или подъемник
  • Подготовительные работы
  • — Очищаем от загрязнения старый топливный фильтр, его крепления и подходящие к нему трубки
  • — Сбрасываем давление в системе питания двигателя

Для этого поднимаем подушку заднего сиденья и отсоединяем соединительную колодку жгута проводов от топливного модуля. Пускаем двигатель и даем ему поработать до остановки из-за выработки топлива. После чего дополнительно прокручиваем двигатель стартером 3-5 секунд. Давление в топливной системе после этого будет полностью сброшено. Подробнее: «Как сбросить давление в топливной системе двигателя k7j 1,4 автомобиля Рено Логан».

  1. — Подставляем под фильтр емкость для сбора топлива
  2. Порядок замены топливного фильтра автомобилей Рено Логан 1
  3. — Отсоединяем тройник от топливного фильтра

Пальцами сжимаем два красных фиксатора наконечника тройника и отводим его в сторону. Стараемся уберечь глаза от попадания в них топлива.

  • — Отсоединяем топливную трубку с другой стороны фильтра
  • Придерживая фильтр пальцами сжимаем два фиксатора наконечника трубки и отводим ее от фильтра.
  • — Извлекаем топливный фильтр из-под хомута
  • Сливаем из него остатки топлива в емкость.
  • — Устанавливаем новый топливный фильтр

При этом стрелка на корпусе топливного фильтра должна совпадать с направлением потока топлива (от тройника к трубке). Присоединяем наконечники трубки и тройника.

Поворачиваем ключ в замке зажигания и ждем пока бензонасос накачает топливо. Пускаем двигатель. Проверяем отсутствие подтекания топлива из под соединений топливного фильтра.

Примечания и дополнения

— На ряде автомобилей Рено Логан 1 заменяемый быстросъемный топливный фильтр тонкой очистки топлива отсутствует. Он встроен в топливный модуль, установленный в бензобаке. Заменяется только вместе с топливным модулем. Плюсы такой конструкции: большая площадь фильтра, надежность, больший срок его службы. Минус — дорогостоящая замена.

— Согласно технического регламента срок службы топливного фильтра автомобиля Рено Логан 1 составляет 120.000 км пробега, но учитывая качество применяемого топлива, рекомендуется заменять топливный фильтр раз в 45.000 км пробега.

— Засоренный топливный фильтр тонкой очистки топлива не даст нормально работать двигателю автомобиля из-за затруднения топливоподачи к форсункам.

Как следствие двигатель неустойчиво работает на холостом ходу («подтраивает»), начинает глохнуть после непродолжительной работы на холостом ходу, возможны провалы и рывки при движении, снижение мощности и приемистости («вялый» разгон).

Так же засоряются и выходят из строя элементы системы питания, ржавеют форсунки от попадания влаги.

— Нельзя отсоединять трубки от топливного фильтра не сбросив давление в системе питания. Бензин в ней находится под высоким давлением и может за долю секунды залить все вокруг.

  1. Еще статьи по топливной системе автомобилей Рено Логан 1
  2. — Как слить бензин из бензобака автомобиля Рено Логан 1
  3. — Проверка давления в системе питания двигателя автомобиля Рено Логан 1

Основной блок «Рено-Логан» второго поколения

Расположен он там же, где и у автомобилей первого поколения – под капотом рядом с аккумулятором. Крышка держится на двух защелках. На ее обратной стороне (так же, как и в «Рено-Логане» предыдущего поколения) находится схема БП.

Схема основного БП:

Внутри находится 13 ПП с маркировкой Ef, 5 реле (Er) и один диод D1. Предохранители в БП отвечают за следующие приборы:

Второй столбик таблицы показывает на какие токи рассчитаны ПП.

Реле в монтажном БП отвечают за:

  1. левый элемент обогрева лобового стекла;
  2. правый элемент обогрева лобового стекла;
  3. топливный насос;
  4. компрессор системы кондиционирования воздуха, если данная опция предусмотрена комплектацией, или вентилятор при его малых скоростях (при отсутствии кондиционера);
  5. электронный блок управления двигателем.
