Hyundai solaris 1.6 / хендай солярис, 4дв седан, 123 л.с, 6акпп, 2020

Увеличение срока службы двигателя объемом 1.4, 1.6

Силовые агрегаты 1.4 и 1.6 обладают не только хорошими техническими характеристиками, но отличаются и высоким уровнем надёжности. В процессе эксплуатации седана больших нареканий на работу мотора у владельцев не возникает. Срок службы мотора напрямую зависит от условий эксплуатации авто и своевременном обслуживании. Поэтому цифра в 180 тыс. км может на практике варьироваться в большую и меньшую сторону. Здесь всё зависит от самого автовладельца. Увеличить моторесурс Hyundai Solaris можно следующими путями:

Заправлять авто только на проверенных и сертифицированных заправочных станциях. Так водитель может быть уверен, что автомобиль «питается» нормальным топливом;
Использование сертифицированного масла, который рекомендует сам производитель автомобиля, также оказывает значительно влияние на продолжительность бесхлопотной работы седана;
Не стоит заставлять работать силовой агрегат на износ. Эксплуатация двигателя на предельных возможностях способствует только увеличению уровня износа деталей, что в свою очередь провоцирует преждевременным поломкам.

Таким образом, срок службы силового агрегата Hyundai Solaris зависит только от самого владельца. Своевременное обслуживание автомобиля и должный уход в разы увеличивает моторесурс. Движки с рабочим объёмом 1.4 и 1.6 литра отличаются надёжностью и своеобразной конструкцией, которая увеличивает показатель надёжности ключевых деталей мотора. На практике проверено, что эти оба мотора способны преодолеть более 300 тыс. км пути, прежде чем случится первая серьёзная поломка.

Выбор детали

Цепь ГРМ: оригинал натяжитель цепи привода Hyundai/Kia 243212B000. Стоимость 1400 рублей. Предложение по натяжителям цепи ГРМ: оригиналы цепи ГРМ от производителей: Hyundai/Kia арт. 2441025001. Цена оригиналов составит 3000 руб.

Аналоги

Можно подобрать аналоги, для тех, кто хочет сэкономить без потери качества.

Натяжитель ГРМ

Наименование производителя	Артикул	Цена
Mando	MOF4612	250
Denckermann	A210039	250
Toko	T1116003	250
Profit	1540-0740	250
Nipparts	J1313016	250
Interparts filter	IPO-H001	500
Hola	SL209	750
WIX	WL7107	750
Blue Print	ADM52107	1000

Направляющий цепи ГРМ

Наименование производителя	Артикул	Цена
Japan Parts	KDK-H01	9000
BGA	TC2720FK	12000
LYNXauto	TK-0022	12000
Et engineteam	RS0058	12000

Когда необходима замена?

Натянуть новую цепь не слишком сложное занятие и в случаи поломки где-то вдали от дома, любой автолюбитель сможет самостоятельно восстановить работоспособность Хендай Соляриса. Не стоит только забывать, что цепь рвётся раз и навсегда, поэтому помимо натяжителя обязательно нужна и новая цепь.

Однако, чтобы подобной проблемы не случилось и грм не пришлось менять, следует следить за состоянием цепи. Когда цепь растянулась, то она начинает болтаться и это видно при осмотре данного узла. Именно тогда и требуется замена. Лучше это сделать заранее, чем в экстренных условиях. Тем более, что замена производится довольно легко.

На автомобиле Хендай Солярис приводом распредвалов является цепь. Она более надежна по сравнению с ремнями грм, которые рвутся и требуют частого внимания и обслуживания.

Двигатель Хендай Солярис 1.6 характеристики, устройство ГРМ, динамика, расход топлива Hyundai Solaris 1.6

Двигатель Хендай Солярис 1.6 литра имеет 4 цилиндра и 16-клапанный механизм ГРМ DOHC с цепным приводом. Мощность мотора Hyundai Solaris 1.6 составляет 123 л.с. В конструктивном плане движок в 1591 см3 отличается от своего собрата, двигателя Солярис 1.4 литра только увеличенным ходом поршня. То есть коленчатый вал у моторов разный, хотя поршни, клапана, распредвалы и остальные детали одинаковы.

Силовой агрегат 1.6 литра из серии Gamma пришел на смену моторам серии Alpha в 2010 году. В основе конструкции старых двигателей был чугунный блок, 16-клапанный механизм с гидрокомпенсаторами и ремнем в приводе ГРМ. Новые движки Hyundai Solaris Gamma имеют алюминиевый блок, состоящий из самого блока и литой пастели для коленвала смотрим на фото ниже.

Гидрокомпенсаторов у нового мотора Хендай Солярис нет. Регулировку клапанов обычно проводят после 95 000 километров, либо по необходимости, при повышенном шуме, из под клапанной крышки. Процедура регулировки клапанов заключается в замене толкателей, которые стоят между клапанами и кулачками распредвалов. Сам процесс непростой и недешевый. Цепной привод весьма надежен, если следить за уровнем масла. Но производитель рекомендует заменить, после 180 тысяч пробега, цепь, все натяжители и успокоители. К этому обычно прибавляется замена звездочек, что в целом недешево.

При покупке Соляриса с большим пробегом двигателя учитывайте эти факты. Лишние шумы и стуки из под капота должны серьезно насторожить. Ведь вам, в случае чего, перебирать потом движок. Собирают мотор Hyundai Solaris исключительно в Китае на заводе Beijing Hyundai Motor. Поэтому внимательно выбирайте даже новую машину, что бы потом не пришлось по гарантии регулировать клапана посредством замены толкателей.

Большим недостатком практически полностью алюминиевого двигателя Хендай Солярис 1.6 литра является расход масла. Если начался жор, не ленитесь почаще проверять уровень и в случае необходимости подливать масло. Масляное голодание для этого мотора смертельно. Повышенная шумность обычно является признаком того, что уровень масла снижен. Так долго ездить нельзя. При плохом уходе за движком, даже капитальный ремонт не поможет. Такого понятия для этого мотора не существует.

Если чувствуется нестабильная работа мотора, это может быть причиной вытягивания цепи. Для успокоения души можете посмотреть совпадают ли метки на шкиве коленвала и звездочках распредвала. Фото далее.

Метки ГРМ двигателя Солярис 1.6 на фотографии являются верхней мертвой точкой для первого цилиндра (ВМТ). Решили сами заменить цепь ГРМ, тогда это изображение вам весьма пригодится.

Довольно неплохая мощность двигателя 1.6 литра, который имеет марку G4FC, определяется не только 16-клапанным механизмом с верхним расположением распредвалов (DOHC), но и наличием системой изменения фаз газораспределения CVVT. Правда исполнительный механизм системы стоит только на впускном распределительном валу. Сегодня появились более эффективные двигатели Gamma 1.6, которые имеют систему изменения фаз на двух валах, плюс прямой впрыск топлива, но в Россию эти моторы для Хендай Солярис не поставляются. Далее более подробные характеристики двигателя Solaris 1.6 литра.

Двигатель Хендай Солярис 1.6, расход топлива, динамика

Рабочий объем – 1591 см3
Количество цилиндров/клапанов – 4/16
Диаметр цилиндра – 77 мм
Ход поршня – 85.4 мм
Мощность л.с. – 123 при 6300 оборотах в минуту
Крутящий момент – 155 Нм при 4200 оборотах в минуту
Степень сжатия – 11
Привод ГРМ – цепь
Максимальная скорость – 190 километров в час (с АКПП 185 км/ч)
Разгон до первой сотни – 10.3 секунд (с АКПП 11.2 сек.)
Расход топлива по городу – 7,6 литра (с АКПП 8,5 литра)
Расход топлива в смешанном цикле – 5,9 литра (с АКПП 7.2 литра)
Расход топлива по трассе – 4,9 литра (с АКПП 6.4 литра)

Стоит отметить, что в в обновленном Хендай Солярисе 2015 с мотором объемом 1.6 ставят только 6-ступенчатую механическую коробку передач, либо 6-диапазонный автомат. С менее объемным силовым агрегатом 1.4 литра сочетается устаревшая 5-ступенчатая механика и 4-диапазонный автомат. Судя по многочисленным отзывам покупателей Hyundai Solaris 1.6 реальный расход топлива больше, особенно в городском режиме, доходит до 10 литров. Хотя многое зависит от манеры езды каждого отдельного водителя.

Источник

Пошаговая инструкция

Такой процесс замены требует определенных знаний и опыта. Если вы впервые столкнулись с необходимостью смены цепи, то лучше не делать это самому, а отдать свое авто в ремонт на СТО. Для тех автовладельцев, кто хочет своими силами заменить элемент, предлагаем воспользоваться данным материалом.

Загрузка …

Вам понадобятся:

ключи-головки;
гаечные ключи;
плоская и крестовая отвертки;
плоскогубцы.

Инструкция

Сначала следует отключить аккумулятор и снять крышку головки блока цилиндров. Также потребуется демонтировать защиту ДВС, после чего установить поршень первого цилиндра в положение ВМТ.
Слейте моторную жидкость из ДВС.
Подставьте под мотор надежный упор, после чего открутите винты, при помощи которых крепится правая опора агрегата. Затем вам нужно открутить соответствующие винты, чтобы демонтировать крепление правой опоры мотора.
Ключом вам следует провернуть ролик натяжного механизма, чтобы ослабить ремень. Затем демонтируйте приводной ремень вспомогательных устройств с валов.
После этого необходимо демонтировать крепежный винт насоса ГУРа, отодвинуть устройство в сторону и отвернуть крепежный винт натяжного устройства. Это делает методом проворачивания штифта по часовой стрелке, поскольку у него обратная резьба. Снимите устройство натяжения.
Далее, следует отвернуть крепежные винты нижнего кронштейна правой опоры и снять его. После этого извлечь винт крепления ролика ремня и снять сам ролик.
Затем нужно слить весь антифриз, который находится в системе. Процедура слива может занять более 20 минут. Далее, придерживая шкив насоса антифриза, следует вытащить четыре винта его крепления. Снимите вал насоса, а после этого отверните и вытащите винты его крепления к БЦ мотора. Насос вместе с уплотнительной резинкой можно снять.
Отверните винт крепления коленчатого шкива, снимите сам шкив. Затем от генератора нужно отсоединить колодку с проводами. Открутите гайку, после чего снимите сам генератор.
Теперь следует отвернуть все винты . Извлеките крышку, а после этого демонтируйте натяжные штифты и натяжитель самой цепи механизма. Поверните распределительный шкив по часовой стрелке.
После этого саму цепь можно снять. Установите цепь, соблюдая обратный порядок работ

При установке обратите внимание на то, чтобы установочный болт на коленчатом шкиве был расположен сверху. Все соприкасающиеся элементы натяжного устройства нужно очистить от остатков старого герметика

Затем эти компоненты следует промазать новым герметиком.
Установите натяжной механизм цепи ГРМ. Следите за тем, чтобы метки на шестеренках распредвалов и на цепи совпадали. Все дальнейшие действия проводите в обратном порядке. Более подробно можете узнать о смене компонента на видео.

Масляная система

Масло для Hyundai Solaris применяется на полусинтетической и синтетической основах. Объем масляной системы 3,3 л, но при замене надо заливать в двигатель 3 л. Это объясняется наличием невыбираемого остатка, который остается на стенках магистралей и поверхностей ЦПГ. Чтобы определится, какое масло заливать в двигатель, необходимо обратится к руководству по эксплуатации.

На то, какое масло лить по вязкостным индексам, влияют климатические условия эксплуатации, режим вождения, эксплуатационная нагрузка. Практически невозможно сформулировать ответ на вопрос — какое моторное масло лучше для использования в конкретном автомобиле.

Если двигатель часто раскручивается до максимальных оборотов, или авто используется в гористой местности, что подразумевает частые затяжные подъемы, то лучше использовать синтетические моторные масла с повышенными защитными характеристиками и вязкостью 0w50 или 5w50.

Для нормальной городской эксплуатации достаточно применение синтетики 5 w30 или 10w30. Хотя по своим решениям, двигатель может нормально работать и на полусинтетическом масле. Использование минеральных смазок не допускается.

Качество комплектов цепи грм

Как правило для владельца рынок выглядит следующим образом. Огромное количество предложений от различных марок и брендов. Встает вопрос а что же выбрать. На самом деле выбора как такового нет. По факту сегодня сложилась патовая ситуация. Есть только оригинал, контрафакт и куча низкокачественных деталей из Китая. Качественных дублей по этой группе запчастей сегодня нет .

Все эти комплекты дешевле оригинала не только из-за разницы в бренде, но и потому что изготовлены не понятно из чего и как. У них очень быстро растягивается цепь, изнашиваются звездочки и шестерни распредвала и коленвала. ОБРЫВ ИЛИ ПЕРЕСКОК ЦЕПИ приводит к встрече клапанов и поршней. . К работе муфт CVVT (фазовращатель на впускном распредвале) из таких комплектов, тоже есть вопросы .

Черный список комплектов цепи грм : SAT, AMD, ASVA, AMIWA, DAYCO, FEBEST, JUST DRIVE, NSP, PARTS MALL, PATRON, STELLOX, UNITED MOTORS .

Вроде бы выбор напрашивается сам собой. Берем оригинал и закрываем вопрос. Но здесь другая беда, контрафакт, которым сегодня завален весь рынок. Если еще два года назад, можно было отличить оригинальную цепь от контрафактной, то сегодня большинство деталей по внешнему виду упаковки и самой детали уже не отличить. Откуда берется и как сбывается контрафакт?

Рассмотрим конкретные примеры. Забиваем оригинальный номер цепи и смотрим выдачу.

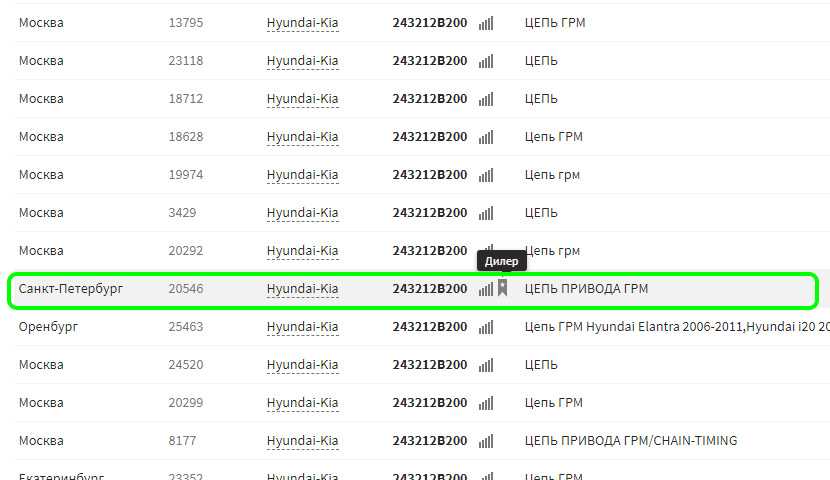

Так выглядит выдача в EMEX

Почти всегда человек остановит свой выбор на самом дешевом предложении. А это огромный риск купить контрафактную деталь. Вы можете сказать: ну там же вон рейтинг есть. Это рейтинг сроков исполнения заказа, к качеству он не имеет отношения

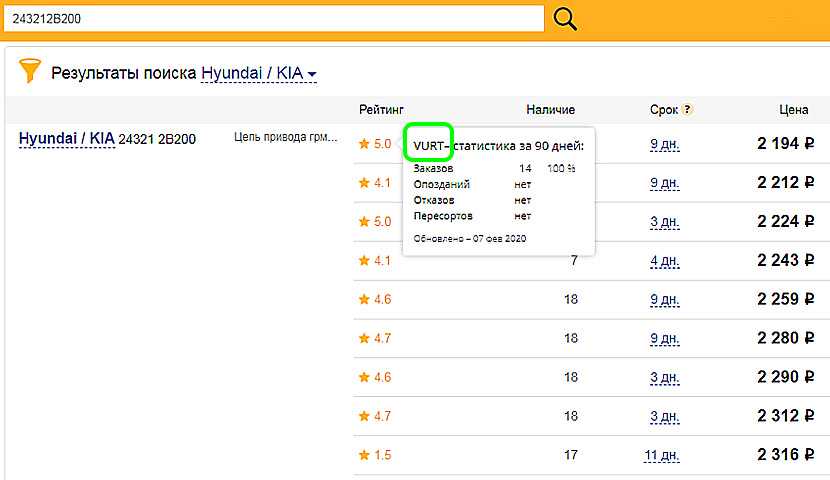

А как купить настоящею деталь? Обратите внимание на выделенную зону – зеленное выделение. Это код поставщика, который именно в этом магазине выводится при наведении на рейтинг

Вам нужно узнать у менеджера, под каким кодом находится дилерский склад.

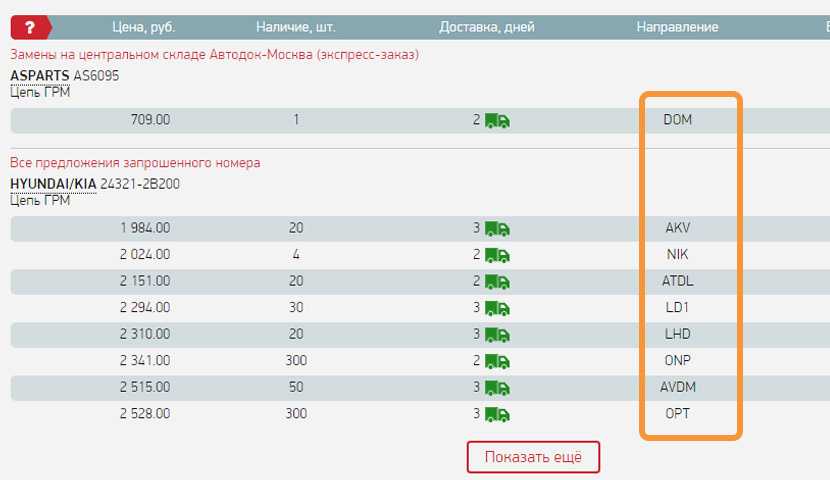

В автодоке коды поставщица видно сразу, дилер также под каким-то кодом А вот в автопитере давно догадались сделать для дилера свое обозначение

Дилерские склады сегодня являются единственной гарантией покупки оригинальных запчастей. Контрафакт с дилерского склада за много лет пока не встретился ни разу. Значит ли что с других складов продается только контрафакт? Нет не значит, но как простой владелец должен отличить оригинал от контрафакта?

Нужно заметить, что такая сложная ситуация сложилась именно с цепью. Контрафакт сейчас везде, но в большинстве случаев можно перейти на хороший дубль. Однако в данном случае хороших дублей пока нет.

Цепь грм Хендай Солярис (Киа Рио)

Как найти необходимо ли менять цепь. Подмена цепи. На примере Хендай солярис с пробегом 180 000 км.

Подмена цепи ГРМ обычно планируется заблаговременно. Ее конечно скооперировать которые работают радиаторов и {рабочей подменой тосола. Допускается сразу установить новейшую водяную помпу, и дополнительно произвести подмену сальника коленвала.

До того как произвести подмену цепи, необходимо снять старенькую. Для этой цели вам необходимо выполнить предварительные мероприятия. Отсоедините минусовую клемму АКБ и накрепко установите авто на горизонтальной поверхности. Заблокируйте задние колеса. Предстоящий порядок выполнения работ последующий.

Слейте охлаждающую жидкость.
Демонтируйте генератор.
Демонтируйте клапанную крышку.
Установите 1-ый цилиндр в верхнюю мертвую точку. Совместите метки шкива коленвала и звездочки распредвала. Одновременно посмотрите на дополнительные метки. Если они находятся в строго горизонтальном положении, то это является признаком того, что цепь не растянута.
Демонтируйте правое колесо. Загодя до того как демонтировать верхнюю подушку крепления мотора, нужно поддомкратить мотор.
Снимите со штатного места расширительный бачок для воды ГУР и отведите его в сторону.

После снятия боковой крышки, под в которой требуется находится цепь, появится доступ к механизмам ГРМ. Их нужно демонтировать. К таким относится: два успокоителя, гидронатяжитель. После чего произведите дефектовку ведущих шестеренок, успокоителей и цепи ГРМ.

Установка цепи делается в серьезном согласовании с метками, которые встречаются на шкиве коленвала, звездочке распредвала на одной из шестерни.

Прикрутите успокоители.
Прикрутите гидронатяжитель.
Проконтролируйте, чтоб метки на цепи и шкиве коленвала, звездочке распредвала совпали. Для этой цели мало прокрутите распродавал и выньте чеку на успокоителе.
Вручную прокрутите движок пару раз убедившись, что после полного оборота горизонтальные метки на шкиве распредвала и звезде распредвала находятся в точно горизонтальном положении и обращены любимого человека.
Крышку нужно очистить от герметика.
Уплотнительные кольца маслонасоса бывают изменены на новые.

Последующую сборку деталей произведите в оборотной последовательности. Нашему клиенту остается болты и гайки затяните с моментом, обозначенным в руководстве ремонтных. Для этой цели используйте особый ключ динамометрический.

То, сколько прогуливается цепь ГРМ на Солярисе после установки новейшей, также зависит от выбора производителя. Приобретайте только оригинальны запчасти. В данном случае вам придется убеждены для и надежной работе мотора.

Если материал был вам увлекателен как еще его называют полезен, опубликуйте его на собственной страничке в социальной сети:

Цепь или ремень ГРМ на Солярисе?

Вопрос, на Солярисе цепь или ремень ГРМ, важен для многих автовладельцев, а для некоторых даже является определяющим при выборе автомобиля.

Читать далее: Моторное масло Шелл Хеликс преимущества и особенности Shell Helix Ultra 5w40

Разница приводов в следующем:

Цепь полностью защищена от внешних воздействий.
Срок износа цепи превышает ремень примерно в четыре раза, она почти не растягивается под нагрузкой.
Цепь более устойчива к локальным перегрузкам.
Фазовращатели в цепном приводе конструктивно проще и надежнее.
Качество работы гидронатяжителя цепи снижается при низком давлении масла.
Ремень эластичнее и лучше гасит колебания.
Ремень работает тише и не требует смазки.
Диагностика и замена ремня производится без разборки двигателя.

Когда мы определились, какой привод ГРМ на Хендай Солярис, перейдем к цене. Цепь ГРМ для Соляриса имеет каталожный номер 243212B200 и стоит порядка 8000 рублей.

Обрыв цепи ГРМ – явление очень редкое, но полностью исключить такую возможность нельзя. Если на работающем двигателе рвётся цепь ГРМ, последствия наступают самые плачевные. Разрушаются направляющие втулки, седла клапанов, могут загнуться стержни клапанов, повредиться элементы поршневой группы. Проще говоря, при обрыве цепи ГРМ требуется капитальный ремонт двигателя.

Большинство автолюбителей ищут на HyundaiSolaris цепь или ремень ГРМ,

последний в корейском седане точно не предусмотрен. Ремень имеется на предыдущих моделях азиатского производителя таких как Hyundai Getz.

Ремень имеет множество недостатков:

Быстры износ. Периодически необходимо проводить замену;
Трудоемкость процесса замены;
Высокая стоимость замены, составляющая 15 тысяч рублей.

Замена цепи (или ремня) привода газораспределительного механизма Hyundai Solaris

Инструменты:

Гаечный ключ торцевой Г-образный 10 мм
Гаечный ключ торцевой Г-образный 14 мм
Гаечный ключ торцевой Г-образный 17 мм
Гаечный ключ торцевой Г-образный 19 мм
Динамометрический ключ
Насадка на вороток 10 мм
Отвертка плоская средняя
Инструмент для снятия шкива коленчатого вала

Детали и расходники:

Емкость для слива масла
Моторное масло
Воронка
Штифт
Герметик
Валик
Сальник коленчатого вала
Цепь привода газораспределительного механизма

Примечание:

Работу удобнее проводить на смотровой канаве или эстакаде.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Ключом «на 10» откручиваем пластиковую крышку на двигателе, и снимаем крышку.

3. Снимите крышку головки блока цилиндров, как описано здесь.

4. Снимите брызговик двигателя, как описано здесь.

5. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия, как описано здесь.

6. Слейте моторное масло из картера двигателя, как описано здесь.

7. Снимите верхний кронштейн правой опоры силового агрегата, как описано здесь.

8. Снимите ремень привода вспомогательных агрегатов, как описано здесь.

9. Выверните болт верхнего крепления насоса гидроусилителя, и отведите насос в сторону.

10. Выверните болт крепления натяжителя ремня привода вспомогательных агрегатов (болт с обратной резьбой), и снимите натяжитель.

11. Выверните четыре болта крепления нижнего кронштейна правой опоры к двигателю, и снимите кронштейн.

12. Выверните болт крепления вспомогательного ролика ремня привода вспомогательных агрегатов, и снимите ролик.

Примечание:

Старый и новый вспомогательный ролик.

13. Снимите водяной насос, как описано здесь.

14. Удерживая шкив коленчатого вала от проворачивания специальным приспособлением, выверните болт крепления шкива, и снимаем шкив с коленчатого вала.

Примечание:

Если нет инструмента для удержания шкива, то перед отворачиванием болта крепления шкива привода вспомогательных агрегатов, включаем пятую передачу в коробке передач и просим помощника нажать педаль тормоза.

15. Выверните три болта крепления кронштейна генератора, и снимите кронштейн.

16. Снимите генератор, как описано здесь.

17. Выверните четырнадцать болтов крепления крышки газораспределительного механизма, и снимите крышку (для наглядности расположение болтов показано на снятой крышке).

18. Специальным приспособлением или отверткой отожмите башмак натяжителя и зафиксируйте натяжитель штифтом.

19. Выверните два болта крепления натяжителя, и снимите натяжитель.

Примечание:

Натяжитель цепи привода газораспределительного механизма, с вставленным штифтом.

20. Немного проверните распределительный вал выпускных клапанов по часовой стрелке, и снимите цепь с шестерен распределительных валов и с шестерни коленчатого вала.

21. Установите цепь в обратном порядке по меткам на шестернях распределительных валов и на цепи (окрашенные звенья), следя за тем, чтобы установочный штифт на коленчатом валу находился вверху.

22. Установите натяжитель цепи и извлеките из него штифт.

23. Очистите от старого герметика привалочные поверхности блока цилиндров.

24. Нанесите на привалочные поверхности крышки цепи привода газораспределительного механизма герметик валиком толщиной 3–5 мм.

Примечание:

Установите крышку, вверните и затяните равномерно, в несколько проходов 10-миллиметровые болты моментом 9,8–11,8 Н·м, а 12-миллиметровые – моментом 18,6–23,5 Н·м.

25. Установите все остальные детали в порядке, обратном снятию.

26. Залейте моторное масло, как описано здесь.

ПОЛЕЗНЫЕ СОВЕТЫ:

При каждом снятии крышки цепи привода газораспределительного механизма заменяйте сальник коленчатого вала.

В статье не хватает:

Фото инструмента
Фото деталей и расходников
Качественных фото ремонта

Диагностика неисправности

Нужно отметь, что Hyundai Solaris крайне повезло в том плане, что разработчики додумались оснастить ГРМ цепью, а не ремнем. Эквивалентные по классу и мощности автомобили с ремнем требуют замены этого элемента не реже 60 000 (км). Цепь же куда прочнее ремня, изготовитель Hyundai Solaris вообще не регламентирует рекомендуемый пробег для смены цепи.

Специалисты отмечают, что в Солярис замена ГРМ (имеется в виду цепи) чаще всего проводится на отметке в 85 000 – 100 000 (км).

Предпосылками для осмотра технического состояния цепи и её замены (если понадобится) являются следующие признаки:
