Датчик распредвала: признаки неисправности и замена

Признаки, указывающие на неисправность датчика распредвала

Теперь давайте поговорим о том, как нам точно распознать выход из строя ДФ. Это, в частности:

• загоревшаяся на панели приборов надпись Check;
• неполадки и сбои, появляющиеся в режиме самостоятельной диагностики;
• ухудшение динамики и снижение мощности;
• увеличение расхода топлива.

Следует сразу же отметить, что данные признаки также могут указывать и на какие-то иные проблемы. Тем не менее одной из них как раз и является неисправность датчика распредвала. Если после запуска двигателя вы видите на приборной панели загоревшуюся надпись Check, тогда как стартер продолжает прокручиваться еще несколько секунд, то проблема, скорее всего, именно в ДФ. Все дело в том, что если он выходит из строя, то при запуске двигателя ЭБУ будет некоторое время ожидать поступления информации от датчика распредвала.

Если никакого сигнала от ДФ электронный блок управления так и не дождется, он все равно отдаст команду завестись, основываясь при этом уже на системе зажигания. На проблему с датчиком распредвала укажет и бортовой компьютер. В таком случае на его дисплее загорятся коды ошибок – 0343 либо 0340.

Эти цифры говорят либо об обрыве в цепи датчика, либо о выходе из строя самого устройства. Соответственно, процесс диагностирования существенно облегчается.

Выявить поломку в большинстве случаев можно с помощью визуального осмотра. В ВАЗ-2114 датчик распредвала находится в непосредственной близости от головки блока цилиндров, возле воздушного фильтра. Внимательно осмотрите корпус ДФ – возможно, на нем есть какие-то механические повреждения.

Их наличие – это практически 100-процентный признак неисправности. Далее следует проверить на возможное наличие влаги контакты. Они могут от этого замыкать, соответственно, датчик просто не может передавать информацию на электронный блок управления.

Помимо этого, проверьте контакты и на предмет окисления и ржавчины, из-за которых информация на ЭБУ передается некорректно. Следующий этап – осмотр цепи. При выявлении оборванных или поврежденных проводов замените их и после этого проверьте работу авто. Если проблем не обнаружено, следует продолжить поиск.

Достаточно часто возникает поломка, при которой без замены датчика распредвала просто не обойтись. Проделать данную операцию вполне можно и самостоятельно – не обязательно ехать на автосервис, и платить мастерам за работу. Крепится датчик всего лишь одним болтом – чтобы его открутить, следует взять ключ на 10. Далее можно снимать само устройство. Не забудьте сразу же после этого закрыть разъем, в который вставляется датчик, чтобы не допустить падания туда грязи или пыли. Для того чтобы убедиться в своей догадке, можно поставить заведомо работоспособный датчик, одолженный, например, у кого-то из знакомых. Если автомобиль после данной манипуляции заработал нормально – смело отправляйтесь в магазин и покупайте новый.

Следует отметить, что на ВАЗ-2114 с 16-клапанным двигателем ДФ находится возле распределительного вала, под воздушным коллектором. Соответственно, добраться до него будет более сложно. Для того чтобы процесс замены датчика распредвала здесь был более удобным, рекомендуется предварительно снять решетку радиатора.

Крепится он с помощью 2 болтов – их проще всего открутить с помощью удлинителя головки. Далее алгоритм действий такой же, как было описано выше. Кстати, попробуйте тщательно протереть старый датчик, и вернуть его на место.

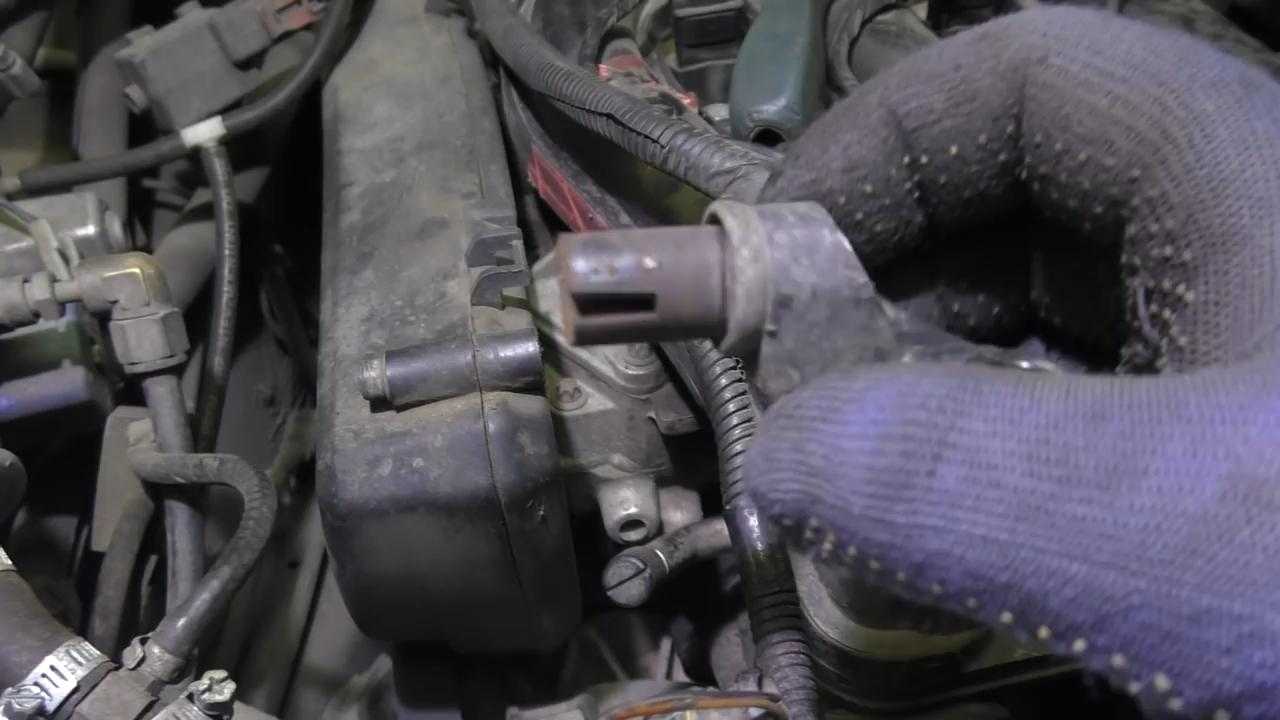

Вполне возможно, что устройство снова заработает нормально. Если не помогло – значит, придется раскошелиться на новый.

Передаточное число главной передачи зил 130Замена датчика фаз на ВАЗ 2114Каждый современный автомобиль оснащается множеством датчиков для существенной экономии топлива, при максимальном увеличении мощности. Один из таких приборов – датчик фаз (ДФ), имеется на двигателе автомобиля ВАЗ 2114, массово начал использоваться в производстве с 2007 года.

Датчик фаз на ВАЗ 2114

Замена датчика фаз Приора

В связи с тем, что деталь располагается в труднодоступном месте, существуют определенные неудобства при его демонтаже. Мы рассмотрим самый быстрый способ замены. Итак, приступим:

1. Первым делом скидываем минусовую клемму аккумулятора.
2. Отключаем фишку питания от датчика.
3. Сама деталь удерживается при помощи двух крепежных болтов, один из которых находится в труднодоступном месте. С помощью ключа откручиваем первый, самый ближний к нам болт.
4. Для того чтобы открутить труднодоступный болт, потребуется сломать ушко крепления датчика. Данный шаг необходимо выполнять аккуратно. Для этого берем длинную отвертку с плоским концом, с необходимым усилием поддеваем корпус детали в месте его соприкосновения с блоком. Ушко датчика отломится, и вы без труда извлечете устройство. После чего, останется лишь выкрутить крепежный болт.
5. Последующий монтаж датчика выполним без снятия других элементов двигателя. Откровенно говоря, вы можете воспользоваться двумя доступными способами. Первый – просто установить и закрепить элемент при помощи одного болта, второе ушко остается без закрепления. И полноценная установка, при которой придется снимать генератор (чтобы снять генератор в некоторых случаях придется демонтировать и компрессор кондиционера). В общем, долго и трудозатратно. Мы же пойдем по пути наименьшего сопротивления и установим наше устройство, затянув его всего в одном месте.

Как не ошибиться с выбором

Для того чтобы приобрести датчик фаз приора и не нарваться на поддельную деталь, требуется знать элементарные способы его проверки. Один из методов мы и рассмотрим. Предположим, вы пришли в магазин автозапчастей и выбрали изделие, которое визуально внушает вам доверие. Возьмите и извлеките устройство из упаковки, достаньте обычный автомобильный ключ (предварительно извлеченный из общей связки) от замка зажигания вашей Приоры и прислоните его к измерительной части самого устройства (там, где имеется техническая прорезь). В результате он должен примагнититься к датчику и уверенно удерживаться на нем. Вот такой простой, но действенный способ предварительной проверки.

«Важно: Помните, что конструкция датчика фаз приора 16 клапанов отличается от восьми клапанной модели». Нам очень жаль, но запросы, поступившие с вашего IP-адреса, похожи на автоматические
