Как заменить лампу подсветки багажника на hyundai solaris седан и хэтчбек

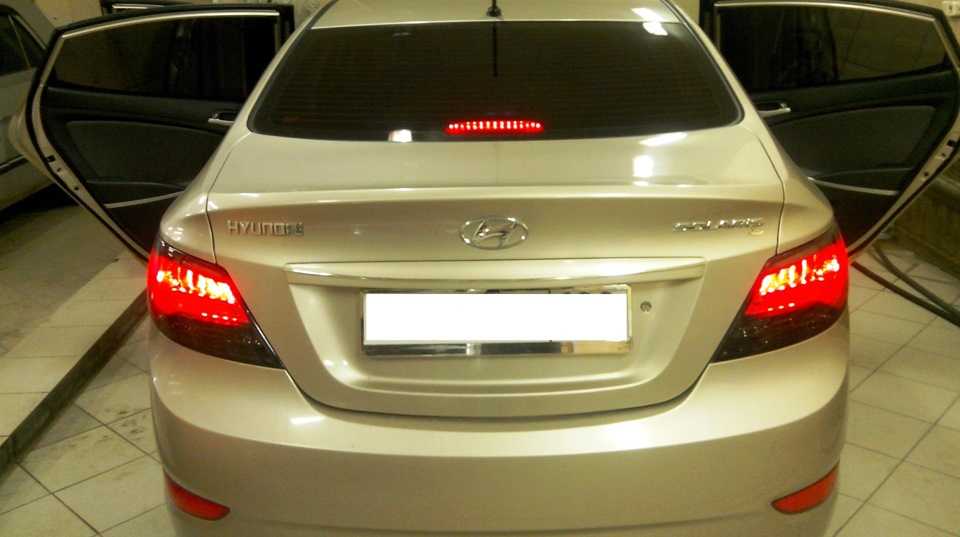

Диагностика и замена лампочек стоп-сигнала Солярис

Процедура диагностики проводится в багажном отсеке и салоне автомобиля. Использовать смотровую яму или подъёмный механизм не нужно, достаточно пространства при транспортном положении автомобиля.

Диагностика будет разделена на два этапа: багажный отсек и салон машины. В случае не обнаружения поломки в багажнике, мастер перейдёт к блоку предохранителей салона.

На начальном этапе мастер проверяет целостность электрической проводки, которая подводится к заднему фонарю. Для этих целей лучше воспользоваться мультиметром. Чтобы добраться к левому или заднему фонарю, достаточно в багажнике отвернуть клапан обшивки и выкрутить пластмассовый цоколь. После проверки проводки, мастер выкручивает нужную ему лампу и осматривает её на целостность.

Второй этап диагностики: при условии, что с задними фонарями проблем нет, они исправны, необходимо проверить блок предохранителей. Скорее всего, один или несколько «реле» перегорели. Путём перебора по номеру мастер заменяет исправным.

Важно! Желательно параллельно осмотреть смежные лампы, которые расположены «по соседству» со стоп — сигналом, а именно: задний поворотник, лампа заднего хода, дополнительный стоп – сигнал. Осветительные приборы имеют равный ресурс эксплуатации, не исключён вариант перегорания нитей накала

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Наши услуги, когда требуется замена стоп-сигнала Солярис

Сервисный центр оказывает полный спектр услуг по ремонту технических средств различных марок и модификаций, в том числе и Хендай Солярис. Наиболее часто владельцы заказывают работы по диагностике системы освещения, электрооборудования, а именно:

  • прозвон системы электрического питания, удаление повреждённых участков проводов;
  • проверка работоспособности системы освещения, ламп, диодов, галогенок, замена неисправных компонентов;
  • тестирование и диагностика блока предохранителей;
  • замена повреждённых фар, отражателей, в том числе замена ламп стоп сигнала Солярис.

Кроме текущих незначительных работ, мастера центра охотно выполнят капитальный ремонт двигателя, ходовой части, трансмиссии, рулевого управления. Мастерская имеет все возможности для восстановления геометрии кузова и отдельных его элементов, покраски, грунтовки, покрытию лаком. Проводим установку внештатного оборудования с целью повышения показателей мощности, снижения потребления топлива.

Благодаря многолетнему опыту и навыкам, сотрудники выполняют заказы качественно, оперативно и без нарушения сроков. Современное диагностическое оборудование позволяет полноценно оценивать технические средства различных марок, в том числе и Хендай Солярис. Лояльная ценовая политика, индивидуальный подход к каждому клиенту способствуют повышению рейтинга сервиса, качества обслуживания, расширению круга постоянных заказчиков.

Лада Гранта RiSlinG AT › Бортжурнал › Доработка освещения салона и багажника

Доброго времени суток, уважаемые подписчики и гости!

Сразу хочу сказать — текста будет много, а фото мало. Поехали!

С момента покупки авто меня немного смущало скудное освещение салона. Со временем я поменял подсветку в салонном плафоне на светодиодную. Стало лучше, но задний ряд по-прежнему оставался в полной темноте. В принципе сзади я никогда не езжу, пассажиров там тоже практически никогда не бывает, поэтому меня до определённого момента это особо и не напрягало.

Также был вопрос по поводу освещения багажника. Светодиодную подсветку багажника я уже давно сделал. Но меня напрягал другой момент. Как все знают, в стоковом исполнении подсветка багажника работает только при включённых габаритах. Сколько раз я, как и многие грантаводы, попадал в такую ситуацию: приехал поздно вечером из какого-нибудь гипермаркета домой, заглушил двигатель, выключил свет, открыл багажник и… Бежишь опять в салон включать габариты, ибо в багажнике темень ) Всё достал и опять бежишь в салон выключать габариты )) В общем, всё сделано как будто для врагов ) Я долго терпел это безобразие, но однажды я тупо психанул и начал решать эту проблему.

Итак, задача предельно простая — заменить в подсветке багажника провод плюса от габаритов на постоянный плюс. Куда подцепиться? Многие цепляются к прикуривателю. Мне это показалось немного неудобно, поэтому я решил подключиться к кнопке открывания багажника. Не стал подключать через предохранитель, т.к. смысла в этом нет — в этой цепи и так уже есть предохранитель. Да, знаю, он на 15 ампер — это немало. Но и провод я взял отнюдь не тоненький ) Поэтому если вдруг что — пред всё равно сгорит раньше. Дальше всё предельно просто — берём наш провод и тянем его по полу под шумкой и обшивкой до багажника. По пути кое-где прикрепляем его стяжками, затягивая их не до упора — чтобы не перетирался. Подключаем, соединения заматываем изолентой. Знаю-знаю, человечество давно уже придумало замечательную вещь под названием «термоусадка», но мне изолента как-то… Привычнее, что ли ) . Готово, проверяем работу! Смотрим, выключены ли габариты — открываем багажник — убеждаемся, что подсветка работает — радуемся и обмываем это дело ))

Плафон подсветки и прочие неполадки

Схема освещения ВАЗ 2123 предусматривает как центральное освещение, так и индивидуальное. В центральном плафоне подсветки периодически может выходить из строя лампочка, реже выходит из строя кнопка включения и выключения. Для ремонта отключите питание на клеммах аккумулятора. Плоской отверткой подсадите пластик внутри салона, делать это нужно так, чтобы не портить обшивку. Далее, если есть необходимость, произведите замену лампочки.

В салоне автомобиля ВАЗ 2123 предусмотрено также индивидуальное освещение. Производить в нем замену лампочек гораздо сложнее. Для их извлечения постарайтесь не применять отвертки или сторонние предметы, так как весь корпус и крепления плафонов индивидуального освещения состоит из пластика, и на нем могут остаться царапины. Попытайтесь снять их путем нажатия по центру на специальные клипсы.

Замена лампы плафона освещения номерного знака и установка лампы багажника для ВАЗ 21099 и ВАЗ 2115

Все работы по замене ламп плафона освещения номерного знака необходимо выполнять при полностью выключенном освещении.

Открываем крышку багажника. С торца будут две лампы освещения номерного знака:

Для того, что бы извлечь плафон из его посадочного места, необходимо поддеть его тонкой отверткой …

и слегка надавив на отвертку, вытянуть плафон наружу.

Корпус лампы заключен в резиновый корпус, из которого выступают два контакта:

их нужно отсоединить.

Снимаем резиновый корпус

и меняем лампу на новую.

Собираем всё в обратном порядке и, включив зажигание, проверяем работу.

Для замены лампы освещения багажного отделения применяем те же самые шаги в том же порядке.

На автомобилях ВАЗ предусмотрена подсветка багажника, которая включается вместе с габаритными огнями и подсветкой номерного знака. Как ни странно, но на многих автомобилях этой марки даже комплектации «Люкс» она отсутствует, хотя место под неё есть. Лампу можно установить самостоятельно. На рисунке ниже показано расположение штатного места лампы освещения багажника:

Штатное место находится в багажнике сразу за резиновым уплотнителем крышки багажника, там же вы найдете технологический вырез под лампу и контакты проводов питания.

Для установки необходимо:

  • приблизительно два метра провода сечением 0.25 квадратных сантиметра
  • плафон освещения багажника
  • кнопка для установки в багажник
  • изолента
  • 2 маленьких и один большой разъёмы «мама»

Предварительно перед установкой крайне полезно изучить электрическую схему подключения плафона освещения багажника.

Начинаем с того, что установим крепежную пластину (на ней будет крепится кнопка автоматического включения лампы при открытии багажника). Прикручиваем её к балке багажника двумя саморезами как показано на рисунке:

Устанавливаем в специальное отверстие кнопку и регулируем высоту с помощью двух гаек, находящихся по обе стороны пластины —

отрегулировав ее таким образом, что бы крышка багажника касалась шпенька кнопки почти в самом конце закрытия.

Далее необходимо извлечь из пазов один плафон освещения номерного знака. Удобнее брать левый плафон ввиду того, что он ближе находится к кнопке багажника. Отмеряем провод от плафона багажника до выключателя, пропуская его по балке багажника. Длина провода должна быть немного больше, чем показана на рисунке.

Отмерив и отрезав провод нужной длины, снимаем изоляцию провода с обоих концов приблизительно миллиметров на 5 и устанавливаем на один конек маленький разъём,

а на другой большой:

Маленький разъём — для контактов плафона освещения, большой — для кнопки багажника. Пропускаем этот провод через отверстие плафона и далее по кузову через хомуты до кнопки багажника.

Теперь необходимо найти провод у плафона освещения номерного знака, на который приходит ток. Для этого можно воспользоваться либо мультиметром, либо прибором, представленным на следующей иллюстрации:

Один из контактов прибора необходимо приложить к «массе», в нашем случае ей может выступить ответная планка замка багажника:

Другой контакт мы поочередно подсоединяем контактам проводов плафона освещения номерного знака. Первая клемма нам ничего не показывает…

… а по второй идёт ток.

Плафон освещения багажника будем запитывать от этого провода. Теперь необходимо пропустить провод, который будет запитывать сам плафон, через крышку багажника, предварительно один конец оголив, а на другой установив маленький разъём «мама».

Теперь необходимо ножом оголить запитывающий провод:

И присоединить к нему оголённый конец провода плафона (скруткой, а еще лучше с помощью пайки)

ВНИМАНИЕ! Необходимо хорошо заизолировать это место для предотвращения искрения!

И устанавливаем его на штатное место

Устанавливаем обратно плафон освещения номерного знака:

В заключение следует повторно проверить регулировку кнопки багажника.

Ремонт лампы в багажнике на примере Kia Ceed

Достаточно долго я мучился с проблемой, что лампа в багажнике живет своей жизнью: горит по несколько минут и гаснет, иногда вообще не включается. Во время прохождения ТО у дилера это обычно исправляли, но помогало ненадолго. Погуглив, я обнаружил, что это проблема очень рaспространненая и встречается не только на Kia Ceed (JD), но и на многих иномарках среднего класса, в частности VW Tiguan. Решения я нигде так и не нашел. Когда лампа перестала совсем включаться, я полез разбираться сам, потому что сервисам я больше не доверял.

Схемотехника подключения лампы багажника

Сама лампа багажника подключается к цепи питания 12 Вольт напрямую к аккумулятору, чтобы она горела без ключа зажигания. Плафон с лампой вставляется в двухконтактный разъем. В самом плафоне помимо лампы имеется выпрямительный диод, который включен с ней последовательно.

Конструкция плафона освещения багажника

На эту же цепь питания подключена и штатная сигнализация.

Диагностика

Процесс проверки состоит в следующем:

  1. Поддеть плоской отверткой плафон под черной рамкой (а не между стеклом и рамкой — вы повредите пластик) и вытащить плафон наружу.
  2. Отключить плафон от кабеля просто выдернув его из пластикового разъема.
  3. Когда ключ зажигания вынут, с помощью мультиметра проверить наличие постоянного напряжения 12 Вольт на контактах разъема (по факту оно будет 12,5 и может даже чуть больше)
  4. В режиме прозвонки мультиметра прозвонить лампу, зажатую в контактах плафона — естественно, если лампа исправна, у вас сопротивление должно быть близко к 0 (у меня 4 Ома).
  5. Прозвонить весь плафон через контакты, которыми он подключается к разъему. Если у вас прибор показывает бесконечности в обе стороны (меняете щупы + и — местами), то в цепи обрыв.
  6. Прозваниваете диод в прямом и обратном направлении. В прямом направлении он должен показывать сопротивление порядка 680 Ом, а в обратном бесконечность. Если вы имеете бесконечность в обоих направлениях — диод пробит.

Диод включен последовательно с лампой 12 В

Ремонт лампы багажника

Следуя методике выше, я быстро выяснил, что виноват именно диод

Обратил внимание, что диод не припаял, а точечно приварен в контактным площадкам. Именно в некачественной точечной сварке часто причина деградирующих со временем диодов

Замену ему найти оказалось очень легко — там был установлен выпрямительный диод 1N4007, который можно купить в любом магазине радиодеталей. Я купил за 5 руб. в Чип и Дип . В машине VW Tiguan установлен 1N4004. Корпус диодов — DO204AL.

Диод 1N4007

Отечественный аналог таких диодов — КД258Д.

Если вы не можете найти такой же — смело покупайте аналог из той же серии — любой выпрямительный диод на максимальный выпрямленный ток 1А и максимальный импульсный ток 30 А, напряжение не принципиально — оно у всех диодов такого класса от 50 В и выше.

Ремонт производим по следующей схеме:

Обращаем внимание как установлен диод — запоминаем полярность.
Тонкой плоской отверткой поддеваем диод и вытаскиваем его наверх из углубления
Кусачками перекусываем ножки диода, так чтобы остались только приваренные части.
Припаиваем новый диод на его место

Здесь очень важно соблюсти полярность (минус у диода, он же катод — серебристая полоска с краю).
Не забудьте убрать остатки канифоли, если вы использовали для пайки обычную канифоль, а не безотмывочную.. В обсуждениях часто ходят обсуждения, что достаточно просто впаять металлическую перемычку
Да, если вы её впаяете, то лампа загорится

Однако, сколько она так проработает — неизвестно. Я предполагаю, что данный диод необходим в первую очередь для защиты от больших пусковых токов и пульсаций

В обсуждениях часто ходят обсуждения, что достаточно просто впаять металлическую перемычку. Да, если вы её впаяете, то лампа загорится. Однако, сколько она так проработает — неизвестно. Я предполагаю, что данный диод необходим в первую очередь для защиты от больших пусковых токов и пульсаций.

Для тех, у кого вышла из строя сама лампа, для её покупки необходимо знать её параметры:

  • Цоколь C5W (он же SV8.5)
  • Напряжение 12 В
  • Мощность 5 или 10 Вт. Я предпочитаю 10 Вт — она ярче
  • Длина корпуса — 31, 35, 38, 43 мм.

Если кому интересно, маркировка на оригинальной лампе — KHA12V8W3.

Неплохим выбором будут, к примеру, лампы:

  • General Electric DE3175 (31 мм)
  • Phillips 12854 (38 мм),
  • Osram 6418 или 6461 (35 мм),
  • Narva 17361 (38 мм),
  • LYNXauto L13510 (35 мм),
  • Bosch 1 987 302 228,
  • Koito 2258,
  • TUNGSRAM В-1504 (31 мм),
  • NORD YADA 901998 (31 мм).

Как заменить лампу подсветки багажника на Hyundai Solaris седан и хэтчбек • AutoSmiNews.ru

Замену лампы подсветки багажника производим при перегорании лампы, или слишком тусклом освещении. С завода в плафоне багажника устанавливается лампа C5W 30 мм, которая мягко говоря не особо освещает багажник. Поэтому некоторые из автовладельцев Соляриса устанавливают в багажник дополнительные плафоны, производят замену ламп на более яркие, или используют светодиодную ленту.

Какую лампу выбрать

С завода устанавливается оригинальная лампа KHA c5w 30mm. Эти лампы устанавливаются только с завода. в розничной продаже найти их нельзя. Поэтому для замены будем выбирать лампы других производителей. Освещать они будут так же, но вот ресурс будет зависеть от производителя лампы — от Маяка до Koito.

  • Маяк C5W 31mm 81205с цена около 10-15 руб
  • Osram C10W 31mm O-6438 цена от 45 руб
  • Koito 2251 30mm
  • Philips 12860LL

Вместо обычных ламп накаливая, можно установить более яркие светодиодные лампы. Освещать они будут намного ярче, при этом потребление тока будет меньше.

Светодиодные аналоги

  • PHILIPS X-Treme Vision LED 4000K 12940 4000KX1 цена за комплект от 500 руб
  • PHILIPS X-Treme Vision LED 6000K 12966 6000KX2 цена от 600 руб за комплект
  • Xenite 12V/24V AC- 6 диодов 5000К 31мм 1009333 цена от 350 руб за комплект
  • Xenite 15 SMD 1009342 цена от 400 руб за комплект
  • Маяк 12V/24V AC- 24 smd белая SMD 31мм 6000K 12-30T11/В-21 цена от 400 руб за комплект

Если вы хотите сделать свет в багажнике ярче, советуем устанавливать светодиодные лампы. Светят ярче обычных, потребляют меньше тока, меньше нагреваются.

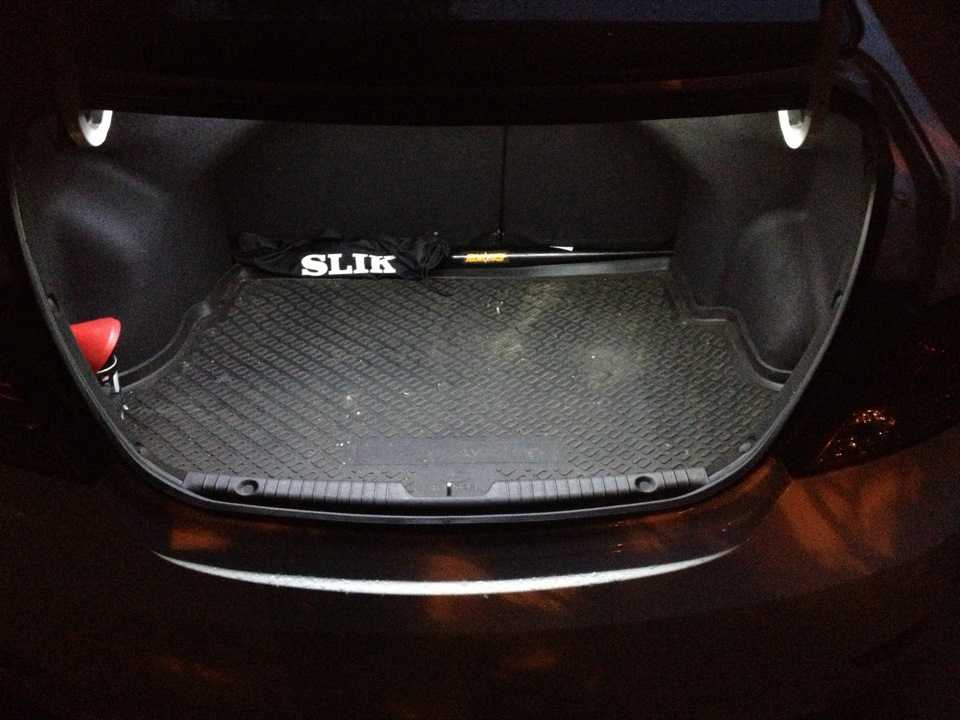

Делаем свет багажника ярче

Итак, чтобы улучшить свет в багажнике можно установить светодиодные лампы аналоги обычных. Если же и этого света вам будет мало, советуем установить светодиодную ленту.

Для полного освещения багажника на Солярисе будет достаточно 60-70 см ленты во всю длинну. Крепится лента на двойной скотч, который приклеен на ленте. Подключить ленту не составит труда — либо к концевику багажника, либо к питанию стандартного плафона лампы.

Ленту можно приобрести любую, либо метражом, либо уже готовую с припаянными проводами.

У нас вы можете так же ознакомиться с инструкцией по замене ламп в заднем фонаре Hyundai Solaris.

Кроме того, мы подробно описали замену ламп в птф и дхо на Хендай Солярисе в этой статье.

Замена ламп подсветки на Солярисе в кузове седан

Плафон освещения номера на седане расположен в задней полке багажника, прямо по центру.

Для снятия плафона потребуется плоская отвертка, с помощью которой поддеваем защелку

Вынимаем плафон из посадочного места

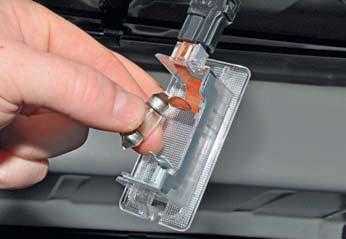

Аккуратно вынимаем лампу из плафона и устанавливаем новую

Если вы устанавливаете светодиодную лампу, советуем включить подсветку перед установкой. У светодиодных ламп есть полярность, поэтому в одном положении лампа горит, в другом нет.

После замены лампы, вставляем плафон назад в посадочное место

Замена лампы подсветки багажника на Солярисе в кузове хэтчбек

На хэтчбеке плафон освещения багажника расположен слева в нише багажного отделения

Поддеваем его отверткой и вынимаем из посадочного места

Отсоединяем штекер от плафона

Снимаем защитную крышку, вынимаем лампу и производим замену

Собираем и устанавливаем плафон в обратной последовательности. Теперь свет в багажнике вашего автомобиля будет очень ярким и светлым.

Как правильно выбрать лампы?

Кроме того, что неправильный выбор может обернуться штрафами со стороны ГАИ, за неправильное освещение номерного знака, можно еще и навредить оборудованию, поэтому важно знать все характеристики, которыми должна обладать правильная лампа для Хендай Солярис. Замена производится только на тип W5W, мощностью только 5 Ватт

Нужно знать это хотя бы для того, чтобы не бояться покупать лампочки у других производителей, которые, возможно, будут качественнее оригинала. Конечно же, абсолютно все специалисты утверждают, что лучше всего доверять производителям с достаточно известным именем. А вот китайские безызвестные марки нужно обходить стороной, так как подобных ламп может хватить на несколько недель. Такие подделки ничем не отличаются от оригинала, если сравнить их внешность, но вот качества эксплуатации находятся в сильном минусе.

Важнейшей деталью любой замены является тот факт, что они производятся при выключенном аккумуляторе. Причем не обязательно его доставать из своего рабочего места. Достаточно снять отрицательную клемму и тогда ток не будет подаваться на автомобиль. Когда все работы будут завершены, то нужно не забыть вернуть клемму в рабочее положение и достаточно хорошо закрепить, но не сильно туго. Единственное, о чем не стоит забывать, так это о том, что тестировать лампочку нужно с работающим аккумулятором.

Иногда нужно проверять все лампочки на автомобиле, ведь мало кто замечает поломку на ходу, если это фонарь сзади, то сделать это и вовсе невозможно. Поменять лампочку подсветки дело не такое уже и долгое, собственно, как и все подобное на Хендай Солярис. Лампы освещения меняются довольно легко.

Освещение багажника ВАЗ 2110-12

Откуда взять постоянный +12В для освещения в багажник ?Для начала проверьте, нет ли у вас в багажнике уже проведенного +12В (от сигнализации, усилителя и т.д.). Если нет, тогда самый ближайший постоянный +12В находится в плафоне освещения салона (бело-красный провод). Если смотреть дальше, то можно взять от часов, прикуривателя и т.д.Я брал +12В именно от салонного плафона освещения. Провел +12В в багажник по крыше (открепить заднюю часть обивки крыши на ВАЗ 2111 не составило труда) и спистил за пластиковой накладкой стойки.

Минус можно взять откуда угодно (к примеру от ближайшего болта в кузове). Если будете ставить концевик двери, то используйте любой кроме такого. Он ужасно скрипучий, я долго понять не мог, что у меня так скрипит в багажнике

Далее фотоотчеты автолюбителей по установке и доработке освещения багажника ВАЗ 2110-12, выбирайте какой вариант Вам больше подходит:

Доработка освещения багажника ВАЗ 2112 своими руками

К слову: Я взял плюс (у меня он справа) с усилителя (через предохранитель. ), а минус (у меня он слева) посадил на провод концевика. Соответственно открываем багажник и свет включается, закрываем — выключается.

Фотоотчет по установке дополнительного освещения в багажник ВАЗ 2112

Взял плафон от Mercedes 190E (достался бесплатно). Заменил на LED (Светодиоды) и установил в багажник (у меня их два). Стоять будут они по бокам в нишах багажника, там где окошко для замены лампочек, для задних фонарей! Немного повыше и чтобы лучше светили!

Установка самодельной светодиодной трубки в багажник ВАЗ 2112

Крайние светодиоды наклонены, чтобы избежать световых пятен. А так получается рассеянный свет.

В штатной полке есть выштамповка, куда скрытно поместилась трубка со светодиодами. Чтобы снять полку, надо отсоединить разъем Теперь, когда свет в багажнике яркий стоит задуматься о дополнительном освещении для задних пассажиров или салона в целом.

Как лучше доработать освещение багажника автомобиля?

Источник фото:Ключевые слова:

Тюнинг багажника Калины

Если появилась необходимость в перевозке крупногабаритного груза и штатного багажника автомобиля уже не хватает, то выхода два: купить прицеп или перевозить груз на крыше. А Вы знаете, как установить рейлинги на крышу Гранты или Калины седан?

Всем известно, что задняя полка Калина поднимается вверх вместе с крышкой багажника. Однако, резинки на которых держится полка багажника слишком длинные, из-за чего она поднимается на небольшой укол, что заставляет нас наклоняться, чтобы положить вещи в багажник. А Вы знаете, как сделать доступ в багажник Калины более удобным?

Багажник автомобиля заслуживает особое внимание, особенно когда он внушительных размеров. Тюнинг багажника Калины, как и любой другой марки автомобиля складывается из комплекса доработок, о них мы и поговорим

Все знают, какое тусклое штатное освещение багажника Калины, найти что либо в нем в темное время суток просто нереально. Очередная доработка багажника посвящена подсветке.

Чтобы в багажнике Калины не болтался разный хлам, можно купить специальную универсальную сетку для сдерживания груза. Но если установка фальшпол, тогда все вещи из багажника будут декоративно спрятаны.

Освящение багажника Калины работает только в том случае, если включены габариты, и это не совсем удобно. Разбираемся, как можно сделать подсветку багажника Калины независимой.

У Лада Калина кнопка багажника отсутствует, поэтому открывать его приходится только с помощью ключа. Фотоотчет посвящен тому, как сделать чтобы дверь багажника открывалась по отдельной кнопке.

Как заменить лампочку освещения багажника на Hyundai i30: видео

Производить замену лампочки подсветки багажника на автомобиле Hyundai i30 следует при её перегорании, либо при недостаточном освещении ещё работающего источника освещения.

Порядок работ по замене лампы освещения багажника

Для того, чтобы заменить лампу в багажнике, достаточно иметь под рукой лишь отвёртку либо иной другой инструмент с плоским жалом.

При открытии багажника, лампа так и будет работать.

  1. Первым делом находим на плафоне освещения специальную лапку.
  2. Далее, аккуратно зацепляем его инструментом и убираем с места фиксации.
  3. Затем отводим сам плафон в сторону и меняем перегоревшую, либо старую лампочку.

Демонтированный патрон освещения багажника.

Led-подсветка

Led-подсветка в багажнике на Хёндай i30. Светит ярко, но и обычного диода хватит за глаза!

Обратите внимание, что ввиду конструктивных особенностей автомобиля (кузов хетчбэк — прим), на автомобиль не рациональна установка диодной ленты, в отличии от Хёндай Солярис, где она будет незаметно фиксироваться на потолке багажника, и всё внутреннее пространство будет хорошо освещено. Поэтому наилучший вариант – это специальная плата из светодиодов!

Тип лампы на Хёндай i30

Завод изготовитель прямо на конвейере устанавливает в автомобиль лампу по типу C5W и длиной 30 мм. (большинство автолюбителей отмечают тот факт, что лампы подобного типа святят достаточно тускло, и что-то увидеть с таким освещением проблематично – прим.).

Лампы подойдут и светодиодные и с нитью накаливания.

Именно с этим фактом связано то, что большинство автолюбителей отдают предпочтение диодным аналогам, которые кроме наименьшего потребления тока, и светят намного ярче, либо специальным диодным платам, которые способны лучше всего освещать багажник даже в самых тёмных местах.

Что купить?

Среди большого количества диодных лампочек, можно выделить следующие, которые доказали свою эффективность не только среди пользователей но и среди всевозможных тестов.

  1. PHILIPS X-Treme Vision LED 4000K 12940 4000KX1 цена за комплект от 500 руб.
  2. PHILIPS X-Treme Vision LED 6000K 12966 6000KX2 цена от 600 руб за комплект.
  3. Xenite 12V/24V AC— 6 диодов 5000К 31мм 1009333 цена от 350 руб за комплект.
  4. Xenite 15 SMD 1009342 цена от 400 руб за комплект.
  5. Маяк 12V/24V AC- 24 smd белая SMD 31мм 6000K 12-30T11/В-21 цена от 400 руб за комплект.

Конечно, можно купить и обычную лампу накаливания стоимостью не более 20 рублей за штуку, но работать она будет далеко не так эффективно и продолжительно как все вышеназванные.

Себе на уме

При смене поколений «Сид» поджали в линейке силовых агрегатов. На нашем рынке остались лишь два бензиновых мотора — 1,4 и 1,6 литра. По сути, братья-близнецы отличаются только рабочим объемом. Младший встречается исключительно на 5-дверном хэтчбеке и не дружит с автоматической коробкой.

В своей основе это те же моторы, что и у первого поколения «Сида». Привод ГРМ остался цепным, а муфты изменяемых фаз стоят теперь на обоих распредвалах. Могучая необслуживаемая цепь дает повод для зависти обладателям некоторых наддувных моторов. Конечно, ее замена требует навыков и опыта, но все же лезть туда придется, пожалуй, только при ремонте самого двигателя.

Ремень навесного оборудования натягивается генератором — привет «Жигулям»! Благо, последний расположен сверху, что сильно облегчает процесс. Ослабляем нижнее и верхнее крепления генератора и крутим болт регулировки. По его положению, то есть по длине резьбовой части, легко выставить первоначальное натяжение. Щиток со стороны колеса хорошо защищает ремень от грязи.

Топливная система

Топливный бак, Датчик уровня воды, Датчик уровня топлива, Клапан вентиляции бака, Кнопка бензобака, Крышка топливного бака, Топливная горловина, Топливный насос, Бензонасос, Сеточка бензонасоса, Прокладка бензонасоса, Реле топливного насоса, Форсунка топливная, Кольцо форсунки, Дроссельная заслонка, Датчик дроссельной заслонки, Дроссельный патрубок, Регулятор холостого хода, Ресивер воздушный, Трубка подогрева дроссельной заслонки, Турбина (турбонагнетатель), Прокладка турбины, Электромагнитный клапан, ТНВД, Клапан тнвд, Компрессор, Прокладка компрессора, Карбюратор, Топливная рампа (рейка), Регулятор давления топлива, Топливная магистраль, Клапан топливный, Топливный шланг, Трубка топливная, Расходомер воздуха, Блок управления двигателем, Воздушный патрубок, Коллектор впускной, Прокладка впускного коллектора, Насос дополнительного воздуха, Насос подкачки топлива, Педаль газа, Потенциометр, Трос газа

Lada Granta Стандарт+ «Тазик» › Logbook › Плафон освещения багажника+переноска. Лада-Гранта.

Не знаю, кому в голову пришла идиотская мысль, сделать лампу освещения багажника, работающую от габаритов… Но для этого человека уже приготовлено отдельное место в аду. Едешь ты себе с фарами, а в багажнике светится лампочка. Или ты пришёл ночью к машине, с тяжёлыми пакетами из магазина, с трудом открыл багажник — и ни черта не видно. Приходится бросать пакеты и идти включать габариты. Сказка!

Многие советовали купить светодиодную ленту и успокоиться, но ведь она решает лишь одну проблему экономии электроэнергии и лампочек при движении с габаритками/фарами. А хотелось бы, чтобы при открытии багажника лампочка загоралась независимо от всего остального. После некоторых экспериментов, я это сделал. Просто замкнуть минус плафона багажника на соответствующий концевик не вышло, так как при положении плафона салона «на двери», и закрытии всех дверей плафон в багажнике и в салоне загорались в пол накала. В общем, горе-электрики из сервиса Union (мерзкий, очень мерзкий сервис!), когда я ставил сигнализацию — запитали и концевик багажника и концевики дверей — на один контур. Открываешь багажник — загорается лампа в салоне.

Особенности и недостатки багажного отсека

  • Чтобы полноценно разложить задний ряд сидений в ровную платформу потребуется извлечь подголовники. В противном случае они будут упираться в тыльную сторону передних сидений. Угол раскладки сидений не будет превышать 160 – 165°;
  • Чтобы дистанционно разблокировать замок задней двери необходимо дважды нажать на механическую кнопку брелока;
  • Для поднятия крышки багажника нужно приложить немало усилий, дверь умеренно тяжелая;
  • Цельный резиновый коврик на фальшполке непрактичен, так как при частом использовании запасного колеса, механического домкрата борта задевают ворсистую обшивку, изнашивая ее.

Не горит свет в багажнике

багажник на салонном свете висит. прозвонить провод что на нем сейчас висит плюс минус или вообще ни чего?

Не знаю как на гд, но у меня на гц на салонном свете всегда есть плюс на одном из проводов и на другой провод приходит минус при открытии двери(ну или при ручном включении света).

Короче там приходит 2 провода. Синий с красной полосой — постоянный плюс, с того же предохранителя который отвечает за свет в салоне. Желтый с красной полосой — минус, появляющийся при открывании багажника (если седан, на вагоне сложнее схема).

Сине-красный выходит из блока предохранителей, потом где-то разветвляется — на потолочный свет и багажник. (смотри мануалы, разобраться можно https://ken-gilbert.com/wrx/mans/7%20-%20WIRING.PDF страницы 103-104, глава IN COMPARTMENT LIGHT SYSTEM)

Если потолочный свет в порядке, а в багажнике на сине-красном проводе плюса нет то задача одна — найти обрыв в сине-красном проводе на участке от разветвления до фишки в багажнике. Как? Изучить мануал, понять схему (отбросив ненужное ибо схема едина для вагона и седана)

Подсказка: По пути сине-красного провода от разветвления до багажника есть одно соединение (фишки B99/R3). Соответственно начать можно с него чтобы разбить участок поиска на 2 части. 1. Проверить приходит ли в B99 плюс 2. Проверить непрерывность провода от фишки R3 до фишки R20(которая в багажнике).

Ну и дальше работать с проблемным участком, соответственно либо под торпедой либо по порогам.

Подбор комплектующих для замены лампочки подсветки номера хендай солярис

Производитель использует в своих детищах лампы вида W5W, имеющие мощность 5 Ватт

Помимо корейского производителя существует еще не один десяток подобных, которые используют аналогичные комплектующие.

При самостоятельной замене будет важно подобрать качественный расходный материал от известного производителя.

Не рекомендуется покупать дешевый китайский ширпотреб. Внешне он естественно схож с оригинальными моделями, однако срок эксплуатации и качество сильно разнится

Иногда лучше один раз хорошо потратиться и купить качественную продукцию, нежели постепенно выкидывать деньги на ветер.

подсветка солярис

Обзор багажника, что и где находится

В базовой комплектации Лада Гранта Лифтбек отсутствует дистанционный привод для разблокировки дверей. В версиях Люкс на ключе установлена механическая кнопка. Чтобы разблокировать пятую дверь, достаточно один раз нажать на кнопку. Далее механическим воздействием руки поднять крышку. Заметим, что она не легкая, одного мизинца будет недостаточно, приложите усилие. Даже в сложенном виде багажник вместительный и внушительный. По периметру обшит войлочным, ворсистым материалом. Он служит одновременно обшивкой и обесшумкой.

К сожалению, на полу не предусмотрен резиновый коврик, лишь ворсистый материал. При необходимости владелец может самостоятельно приобрести резиновое покрытие. Приподняв фальшполку, по центру увидим углубление для запасного колеса. Причем штатный радиус дисков составляет 14 дюймов, а уложить можно на все 16. Удобно и практично, так как появляется свободное место. Помимо полноценной покрышки, размещен механический домкрат, баллонный ключ. При желании можно уместить буксировочный трос, который нужно купить отдельно, в штатной комплектации он не поставляется.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
