Признаки неисправности опорного подшипника подвески и порядок его замены

Фото отчет по замене подшипника задней ступицы на автомобилях ВАЗ 2114 и 2115

Итак, первым делом необходимо снять колпачок гайки сутпицы и сорвать ее при помощи хорошего воротка. Затем поднять заднюю часть автомобиля домкратом, ослабив предварительно болты крепления колеса. И после этого можно полностью снять колесо.

Далее нужно будет снять тормозной барабан. Колодки снимать не обязательно, хотя в данном отчете они уже были сняты.

До конца откручиваем гайку ступицы, как это показано на фото ниже.

Когда гайка полностью откручена также стоит сразу вынуть шайбу при помощи отвертки либо магнитной рукоятки. И теперь, воспользоваться съемником, чтобы снять всю ступицу в сборе с полуоси:

Прокручивая шток съемника, ступица сама сползает с полуоси и без особых проблем ее можно полностью снять:

Если внутренняя обойма подшипника осталась на полуоси, что иногда бывает, можно при помощи этого же съемника снять ее. Затем берем ступицу в сборе и зажимаем ее в тисках, чтобы внутренняя сторона была направлена вверх. И при помощи щипцов вынимаем стопорное кольцо:

И затем можно переворачивать ступицу обратной стороной:

Берем подходящую выколотку по размеру и выбиваем при помощи ее старый подшипник. Я делал это с помощью большой торцевой головки и воротка:

И после непродолжительной работы получаем следующий результат.

Можно сказать, что демонтаж подшипника прошел удачно. Теперь берем смазку, и наносим ее в достаточно обильном количестве на внутреннюю часть ступицы.

И наставляем новый ступичный подшипник ровно по центру:

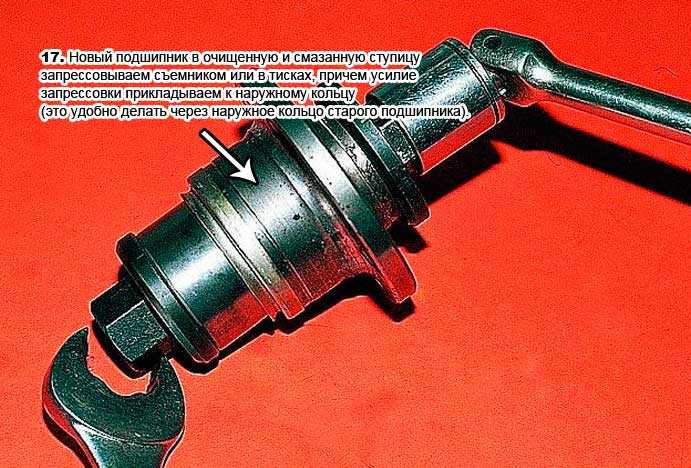

И чтобы запрессовать новый ровно без перекосов, лучше воспользоваться для этой цели старым подшипником. Когда он зайдет уже достаточно глубоко, можно окончательно запрессовать его.

Это необходимо делать до тех пор, пока не появится паз для установки стопорного кольца.

После этого смазываем полуось литолом и ставим ступицу в сборе на свое место. Цена нового подшипника составляет порядка 300 рублей, если же в сборе со ступицей — не менее 700 рублей.

Замена опорного подшипника ВАЗ 2114

Окончательно убедившись в неисправности подшипника его необходимо поменять.

Замена осуществляется несколькими приемами:

  1. При снятии диска.
  2. Не снимая диск.

Меняем опорник:

  1. Машину необходимо приподнять при помощи домкрата и предварительно открепив, снимаем колесо.
  2. Убираем крышку с гайки на ступице.
  3. Ступицу ослабляем.
  4. Со стойки убирается рулевой наконечник, путем использования молотка и монтажки.
  5. Открепляем шаровую и откручиваем болты.
  6. Убираем суппорт тормозной, перед этим крепления отсоединяем и открепляем шланг тормозной.
  7. Крепление гайки штока полностью откручивать нет необходимости, достаточно просто ослабить.
  8. Пружины стягиваются.
  9. Отсоединяются крепления подшипника, стойка с диском и опорником извлекается, и подлежит замене.
  10. Устанавливается стойка в обратном порядке.

Работы по самостоятельному ремонту не вызывают ни каких сложностей, по этой причине модель отечественных автомобилей достаточно популярна среди автомобилистов.

Опорный подшипник абсолютно обычная деталь в автомобиле, ничем не выделяющаяся, но при появлении первой неисправности он незамедлительно сообщает владельцу автомобиля, выдавая шумовые сигналы, будь то стук, щелчок во время маневра или при встречающихся дефектах дорожного покрытия. Решение этой проблемы в проведении необходимой диагностики и обнаружении причин издаваемого шума, и последующая замена опорника или стойки полностью.

Что такое опора стойки Ваз 2108, 2109, 21099, 2114, 2113, 2115 и чем лучше аналоги от заводских? Интернет магазин motorring Вам отвечает на эти вопросы. Опоры стоек Ваз 2108, 2109, 21099, 2114, 2113, 2115 в автомобиле соединяют модуль подвески с кузовом. Опора стойки для автомобилей Ваз состоит из нескольких комплектующих и устанавливаются сверху передней или задней стойки. Устройство стойки включают в себя подшипник, и резиновый демпфер. Стойка (передняя подвеска) выполняет по мимо своих ходовых характеристик (смягчение неровностей) еще и функцию управления автомобиля, в чем очень помогает подшипник. Резиновый демпфер служит для амортизации- вибрации, вызванные неровностями на дороге и передоверяемые с стойки на кузов. Вопрос какова функция опоры в подвески? что такое опора? Мы считаем снятым. Теперь расскажем о аналогах и чем же лучше опоры производителей профессиональной подвески таких как SS20, Асоми, Эволекс, Фара, Севи от заводских, Например Не для кого не секрет что опорах аналогах вместо штатного подшипника изготовлена стальная втулка, которая вварена в резиновый демпфер. Это полностью исключает люфты и посторонние звуки в отличии от заводских опор, тем самым демпфирующей системы убран вес машины, что исключает выдавливание демпфирующей резины и значительно увеличивает её долговечность, Так же Подшипник пылевлагозащищенный, пакетированный, а демпфер изготовлен из специально разработанной формы и материала, что лучше сказывается на поглощение звуков и вибраций подвески а так же увеличивается срок эксплуатации опоры и подвески в целом, опят же все в отличии от заводской.

Выбирая себе автомобиль, часто покупатели принимают во внимание качество дорог, по которым им предстоит ездить. Популярность таких моделей как ВАЗ 2114 обусловлена тем, что они лучше адаптированы под отечественные дорожные реалии, а потому позволяют с меньшими затратами на ремонт и профилактику «покорять» дороги нашей страны

Всегда важно помнить о таком понятии как амортизация. Прыгая по кочкам, наезжая на ямки, машина будет подпрыгивать, если амортизаторы и подвеска не смогут отрабатывать должным образом, гасить колебания, вибрации

В подвеске каждый узел и каждая деталь играет свою важную роль. И опорный подшипник на ВАЗ 2114 исключением уж точно не является.

Замена детали

На первом этапе автомобиль ставится на смотровую яму, включается 1 передача и под колеса подкладываются упоры или простые кирпичи.

В соответствие с инструкцией, где говорится, как заменить передний ступичный подшипник ВАЗ 2110 начинают выполняться работы:

  1. После снятия с колеса колпака, с помощью накидного ключа, откручиваются гайки колес, которые потом необходимо снять. Чтобы открутить подшипниковую гайку со ступицы ВАЗ 2110 применяется ключ на 30. Предварительно, с помощью зубила, необходимо расправить на гайке буртик. Для отворота гайки требуется присутствие помощника, который будет нажимать на педаль тормоза.
  2. Используя отвертку, ведется демонтаж суппорта.
  3. Затем отворачиваются суппорт от поворотного кулака. Чтобы он не остался висеть на тормозном шланге, необходимо своевременно его подвязать.
  4. от ступицы откручиваются тормозные диски.

Замена ступичного подшипника ВАЗ 2110 проводится 3 способами.

Первый способ замены

Чтобы заменить ступичный подшипник совершаются следующие действия:

  1. Процесс снятия ступичного элемента ведется с использованием съемника. Его лапки заводятся в специальные проточки, проделанные в ступице, и идет изъятие стопорного кольца. Не всегда это сразу получается. Иногда в ход идет отвертка, которой оно поддевается.
  2. Как только деталь оказывается снятой, ее необходимо поменять на новый элемент. Делается это тоже с помощью съемника. Работа с таким приспособлением проводится значительно качественнее. Затрачивается меньше времени. Однако, с таким устройством, требуется иметь определенный навык работы.
  3. Все обратные действия совершаются в том же порядке.

В этом случае не требуется демонтаж поворотного кулака. В процессе работы не затрагивается развал и после окончания процедуры его не приходится регулировать.

К недостатку такого варианта относится неудобство в работе, поскольку снятие и запрессовка нового изделия ведется непосредственно на автомобиле.

Второй способ замены

Замена ступичного подшипника ваз 2110 своими руками без съемника состоит из следующих шагов:

  1. В этом случае, после демонтажа поворотного кулака, ступица вынимается и относится на верстак.
  2. Здесь проводится замена старого подшипника на новое изделие.
  3. Монтаж ведется в обратном порядке.

В процессе откручивания поворотного кулака необходимо зафиксировать метки. Их ставится 2:

  • первая на стойке — показывает положение регулировочного болта;
  • вторая указывает на прежне положение кулака.

Метки потребуются при сборке. Только после этого выбиваются болты кулака и нижней шаровой опоры. После снятия подшипника со ступицы и демонтажа стопорного кольца, идет выпрессовка его при помощи тисков.

Этот способ применяется при планировании ремонта всей ходовой части. После его окончания требуется отрегулировать развал-схождение.

Третий способ замены

Она состоит из следующих шагов:

  1. Приходится снимать всю стойку.
  2. Для дальнейшей работы, чтобы заменить ступичный подшипник, заранее готовятся специальные тиски.
  3. В этих тисках требуется сменить вышедший из строя подшипник.

Сложность работы заключается не только в снятии стойки. Также выпрессовывается рулевой наконечник и снимаются гайки, которые крепят верхнюю стойку к каркасу кузова.

Чтобы поменять на колесе ступичный подшипник, нет надобности, обращаться на станцию техобслуживания. Если автомобиль часто эксплуатируется. А движение проходит по плохим дорогам, то такая работа проводится часто. В целях экономии, лучше замену проводить своими руками, тем более что деталь имеет невысокую стоимость, а инструкция по проведению работ тщательно разработана.

http://masteravaza.ru/hodovka/stupica/vaz-2110-zamena-perednej-stupicy-606http://etlib.ru/report/1303-zamena-perednej-stupitsy-vaz-2110http://auto-gl.ru/process-zameny-podshipnika-peredney-stupicy-vaz-2110-svoimi-rukami/http://vazweb.ru/desyatka/hodovaya/zamena-stupichnogo-podshipnika.htmlhttp://vaz-2110.ru/podveska/zamena-stupichnogo-podshipnika-na-vaz-2110.html

Стоимость опорного подшипника

Верхняя опора передней стойки – относительно недорогая деталь, стоимость запасной части зависит от модели авто, бренда, конструктивных особенностей, не секрет, что автомагазины могут продавать одни и те же запчасти по разной стоимости. Ориентировочная цена амортизаторного подшипника – от 150 до 2200 рублей, на престижные иномарки детали обычно стоят ощутимо дороже, дешевле купить можно ОП неоригинального производства. Как видим, разброс по ценам на эти запчасти достаточно большой, наиболее дорогие подшипники продаются на автомобили:

  • Mazda 3;
  • Toyota 4Runner/ Avensis;
  • Nissan Juke;
  • Honda CR-V;
  • Mercedes W204;
  • Lexus RX300;
  • BMW X6.

По очень демократичной цене можно приобрести опорные подшипники на такие модели авто как:

  • Chevrolet Lacetti;
  • Daewoo Matiz;
  • Honda Fit;
  • Nissan Almera;
  • Chery Amulet;
  • Hyundai Accent.

На китайские и корейские автомобили опорные подшипники в основном стоят недорого, практически всегда дороже запчасти на такие бренды как БМВ, Ауди, Лексус, на многие чисто американские авто.

Замена шаровой опоры на ВАЗ 2114

После завершения комплексной диагностики, приступаем к замене шаровой опоры:

  • для удобства используем смотровую яму или подъемник. Платформу, дорожную эстакаду не рассматриваем ввиду непрактичности;
  • выполняем основные меры безопасности: устанавливаем противооткатные башмаки, выжимаем рычаг стояночного тормоза, включаем первую скорость для придания устойчивости;
  • отвинчиваем крепежные болты, снимаем колесо;
  • выкручиваем два болта на «14», фиксирующих верхнюю часть шаровой опоры к поворотному кулаку;
  • по аналогии выкручиваем нижнюю гайку, фиксирующую палец;
  • далее с помощью крабовидного съемника выпрессовываем палец с основы. Делаем это крайне аккуратно, чтобы не повредить шаг резьбы. Подкладываем деревянную проставку для безопасности;
  • опускаем край балки вниз, извлекаем шаровую опору с посадочного места.

Проводим профилактику, дефектовку, очищаем поверхность от остатков смазки, металлической стружки, наслоений коррозии. В проушину наносим тонкий слой графитной смазки.

Если замечаний по работе и состоянию других деталей нет, приступаем к сборке конструкции вновь. По аналогии завершаем замену на противоположной стороне. Последующая профилактика через 15000 км, замена не ранее чем через 35 – 40 тыс. км. Замена шаровой опоры своими руками окончена. О том, сколько стоит услуга в СТО, уточняйте непосредственно у мастеров.

Какой производитель шаровых опор лучше. Принципиальных отличий нет, главное, чтобы полностью совпадали каталожные артикулы с данными руководства по эксплуатации.

Замена опорного подшипника

Поменять опорный подшипник большой сложности не представляет, и работу выполнить может практически каждый водитель при наличии необходимого инструмента и хотя бы небольшого слесарного опыта. Замену ОП удобнее делать на яме или автоподъемнике, но также можно произвести ремонт на ровной площадке, например, в гараже или на улице около дома.

Какие именно ключи потребуются для ремонта, зависит от конкретной модели авто, помимо комбинированных и накидных ключей часто используются головки с воротками, шестигранники и звездочки. Чтобы поменять опорный подшипник, будет необходимо снимать и разбирать амортизаторную стойку, поэтому в любом случае потребуется:

  • молоток;
  • отвертки;
  • плоскогубцы;
  • монтировка;
  • комплект стяжек для пружин;
  • съемник шаровых опор (рулевых тяг).

На таких автомобилях как Mitsubishi, Renault или Chevrolet часто требуются ключи нестандартных размеров – на 16, 18, 21 и 23.

Передний рычаг

Выполнить замену сайлентблоков на переднем рычаге подвески автомобиля ВАЗ 2114 по силам и собственными руками. Для этого старайтесь строго придерживаться предложенной нами инструкции.

  1. Разместите автомобиль на смотровой яме.
  2. Снимите защиту двигателя, если таковая имеется.
  3. Открутите гайки болтов с передних рычагов.
  4. Ключом на 17 следует демонтировать крепеж стойки переднего стабилизатора, который фиксирует его с рычагом.
  5. Выбейте болт.
  6. Ослабьте болты крепления колес, поднимите автомобиль с помощью домкрата и снимите колеса.
  7. Ключом на 24 демонтируется гайка растяжек. Чтобы не пришлось прикладывать огромное усилие, предварительно очистите крепежный элемент с помощью металлической щетки и обработайте составом WD40. Это должно помощью открутить полностью эту гайку.
  8. Затем открутите два болта шаровой опоры от поворотного кулака, чтобы снять рычаг.
  9. С указанной гайкой часто возникают проблемы. Редко удается ее с легкостью снять. Хороший выход из ситуации — снятие рычага с крабом и растяжкой. Для этого немного ослабьте гайку растяжки возле краба, демонтируйте три болта крепления краба и кузова. Теперь снимайте весь узел и в более удобном положении приступайте к откручиванию проблемной гайки. Самый крайний метод — нагрев или применение зубила.
  10. Вам удалось снять рычаг. Первым делом замените сайлентблок растяжки. Демонтаж старого элемента выполняется с помощью самого обычного зубила. Проушины обязательно зачистите, возьмите новый подходящий сайлентблок.
  11. Дело за тисками. Сайлентблоки запрессовываются поочередно в ваш рычаг. Усадить элемент полностью обычно не получается, потому рычаг следует поместить на ровный пол или прочный стол. Насаживать сайлентблок предстоит при помощи молотка. Нескольких точных и достаточно сильных ударов должно хватить.
  12. Использовать метод без применения тисков очень рискованно. К таким мерам прибегают или уверенные в себе специалисты, или те, кто не против поэкспериментировать со своим автомобилем.
  13. Теперь меняем на переднем рычаге. Первоочередная задача — избавиться от старого сайлентблока. Если он был полностью разбит, вам достаточно будет просто извлечь втулку и достать оставшиеся резиновые элементы сайлентблока из проушин.
  14. Если этот метод не актуален, сайлент придется выпрессовать. Съемник у вас уже есть.
  15. Новый элемент предварительно обрабатывается водой, разбавленной с любым мыльным средством, гелем для посуды или простым жидким мылом.
  16. Используйте инструмент для запрессовки, чтобы поставить новую деталь на свое законное место.
  17. Стяжку болтов крепления следует выполнять постепенно. Сайлентблок может подкручиваться при этом, потому старайтесь придерживать его отверткой.
  18. Увы, процесс замены сайлентблоков на переднем рычаге заметно сложнее, нежели в случае с растяжкой.

Инструменты и материалы

Из инструментов вам потребуется:

  • Накидные ключи (возьмите сразу полный набор);
  • Торцевые ключи;
  • Тиски;
  • Зубило;
  • Молоток;
  • Съемник;
  • Сайлентблоки.

Есть несколько важных нюансов:

  1. Брать сайлентблоки из ремкомплектов, предназначенных для моделей 2108-2112, настоятельно не рекомендуется. Вы просто зря потратите деньги, поскольку они не подходят для четырнадцатой модели ВАЗ.
  1. Съемник проще всего приобрести в магазинах авто запчастей. Но можете попросить его у знакомых.
  1. Устройство для впрессования нового сайлентблока можно изготовить самостоятельно. Для этого потребуется болт М12 на 170 миллиметров, втулка, шайба и высокая гайка. Но если есть возможность воспользоваться полноценным, настоящим инструментом, поступите именно так.

Замена

Вы приняли верное решение, занявшись заменой опорника. Проверка проведена, и она показала, что без замены никак.

Для работы вам потребуется определенный набор инструментов:

  • Баллонный ключ;
  • Пара стяжек для пружин;
  • Пассатижи;
  • Гаечные ключи на 19, 13 и 9 миллиметров;
  • Домкрат;
  • Съемник для рулевых наконечников;
  • Если нет съемника, тогда берите маленькую монтировку и молоток.

Советуем использовать именно съемник, поскольку он обеспечивает более простую и аккуратную работу.

Демонтажные работы

Все готово, потому можно приступать непосредственно к ремонтным работам.

  1. Выберите для автомобиля ровную площадку. Обычного гаража должно хватить.
  2. Поднимите передок автомобиля с той стороны, где планируется проводиться замена первого подшипника. Для этого понадобится домкрат. Затем снимите колесо.
  3. Пассатижами расшплинтовывается крепежная гайка рулевых наконечников, а затем снимается с помощью ключа на 19 миллиметров.
  4. Съемником выпрессовывается палец. Если съемник найти не удалось, тогда подбейте аккуратно палец снизу молотком, поддев монтировкой снизу. Следите за тем, чтобы резьба на пальце не повредилась. Иначе придется менять и его. Вот почему съемник — лучшее решение.
  5. Опять же ключом на 19 миллиметров откручиваются гайки на нижней части стойки поворотного кулака. Их там две. Порой они прикипают, обрастают ржавчиной. Воспользуйтесь WD40, чтобы открутить.
  6. Переходим в подкапотное пространство, где вы найдете три крепежные гайки, удерживающие верхнюю опору на кузове. Ключом на 13 они демонтируются.
  7. Разгрузите опору, стянув пружину двумя стяжками.
  8. Демонтируйте центральную крепежную гайку, которая держит опору на стойке. Понадобится два ключа — на 22 и 9.
  9. Снимите опору, разберите узел.
  10. Извлеките подшипник, после чего установите на его место новый.
  11. Проведите процедуру сборки, действуя в обратной последовательности.
  12. По аналогии выполните замену опорника со стороны второго переднего колеса. Там процедура ничем не отличается от проведенной выше.

https://youtube.com/watch?v=FBInI8fehZ4

Закончив замену, выедьте на ровный участок дороги, проедьте немного. Затем нужно проехаться по неровному полотну.

Если все хорошо, посторонних шумов и стуков нет, остается только заехать на СТО, где вам отрегулируют положение угла наклона колес.

 Загрузка …

Как проверить опорный подшипник

Далее рассмотрим вопрос о том, как определить неисправность опорного подшипника своими руками по характерному признаку. Сделать это достаточно просто. Чтобы распознать как стучать опорные подшипники, существует три метода проверки “опорника” в домашних условиях:

  1. Необходимо снять защитные колпаки и прижать верхний элемент штока передней стойки пальцами. После этого раскачать машину из стороны в сторону за крыло (сначала в продольном, а затем в поперечном направлении). Если подшипник неисправен — вы услышите знакомый стук, который слышали при движении машины по неровной дороге. При этом кузов машины будет раскачиваться, а стойка либо стоять на месте, либо двигаться с меньшей амплитудой.
  2. Положите руку на виток передней амортизационной пружины и попросите кого-нибудь сесть за руль и покрутить руль из стороны в сторону. Если подшипник изношен — вы услышите металлический стук и ощутите рукой отдачу.
  3. Можно ориентироваться на звук. Проедьтесь на машине по неровной дороге, в том числе по “лежачим полицейским”. При значительной нагрузке на систему подвески (резкие повороты, в том числе на большой скорости, переезд кочек и ям, резкой торможение) из передних колесных арок будет слышен металлический стук опорных подшипников. Вы также ощутите, что управляемость машины ухудшилась.

Проверка “опорников” на ВАЗах

Как стучат опорные подшипники

Для продления строка службы данного подшипника очень часто, если это позволяет конструкция, автомастера промывают и меняют смазку. В случае, если деталь частично или полностью вышла из строя, то ремонт опорного подшипника не производят, а делают его замену. В связи с этим возникает логичный вопрос — какие опорные подшипники лучше приобрести и поставить?

Ремонт опорного подшипника Ford Mondeo

Подробная фото-инструкция по самостоятельном восстановлении работоспособности опорного подшипника Форд Мондео. Ремонт опорного подшипника стойки амортизатора Ford Mondeo своими руками Подробнее

Амортизатор (амортизаторы автомобиля)

Амортизатор обеспечивает безопасность и комфорт при движении поглощая удары, толчки, колебания подвижных элементов подвески

Поэтому важно своевременно устранять проблемы амортизаторов, — правильно обслуживать и своевременно менять. Подробнее

Проверка амортизаторов автомобиля

В этом видео показываются последствия неисправных амортизаторов, а также описываются популярные способы проверки: покачивание, поведение на дороге, на что смотреть при визуальной диагностике Подробнее

Для чего нужен опорный подшипник

Вопрос, для чего нужен опорный подшипник, задается многим начинающими автолюбителями, но прежде чем разобраться с этим, нужно понять, как работают и устанавливаются амортизаторные стойки. Амортизаторы в автомобиле предназначены обеспечивать плавность хода, сглаживать удары и вибрации при езде по неровной дороге, кочкам и ухабам. На переднеприводных машинах стойки сверху крепятся к кузову, к так называемым «стаканам», в нижней части соединяются с поворотными кулаками. Опорный подшипник (ОП) часто называют верхней опорой амортизатора, это несложное в целом устройство играет очень важную роль в подвеске автомобиля, и если оно будет неисправным, управлять автомобилем станет сложно. За состоянием опор необходимо следить и вовремя выполнять их замену – нужно не забывать, что от них зависит безопасность движения.

Типичный ОП состоит из трех частей:

  • верхней металлической пластины с крепежными элементами (чаще всего это три шпильки);
  • нижнего основания;
  • непосредственно самого подшипника.

Нижняя и верхняя пластины жестко связаны между собой, сам подшипник обычно впрессовывается в тело опоры, причем, варианты исполнения ОП могут быть разными, каждый автопроизводитель использует свои собственные конструктивные решения. С помощью опоры амортизаторная стойка фиксируется на кузове, за счет ОП амортизатор поворачивается относительно кузова плавно, при этом отсутствуют люфты.

Проверка

Проверка опорного подшипника должна стать для вас привычным мероприятием. Выполнять ее следует не только при выходе из строя элемента, но и просто в качестве профилактики.

Элемент в разборе

Производитель рекомендует проверять состояние ОП на ВАЗ 2109 каждые 15-20 тысяч километров пробега. Хотя опытные водители, познавшие прелести наших дорог, понимают, что проверка требуется немного чаще.

Чтобы оценить текущее состояние опорного подшипника, выполните несколько простых действий:

  • Выключите двигатель, включите ручной тормоз поставьте противокаты под колеса;
  • Поднимите капот;
  • Снимите крышку стакана. Она располагается на ступичном подшипнике;
  • Прикоснитесь рукой (ладошкой) к опорному подшипнику, а товарища при этом попросите покачать машину в разные стороны. Или наоборот, как вам удобнее распределить роли;
  • Наблюдайте, не «играет» ли стойка при таких манипуляциях;
  • Если при раскачке машины наблюдаются стуки, скрипы, хрусты, тогда практически наверняка ОП отжил свое и требует замены.

При обнаружении признаков поломки опорного подшипника, не затягивайте с ремонтом. В лучшем случае вы пробьете себе капот, наехав на яму и сломав окончательно опору. Если же поломка ОП произойдет на скорости, это может обернуться трагедией.

Сравнение старого и нового элемента

Признаки неисправной шаровой опоры ВАЗ 2114

Если, проезжая по кочкам или мелким неровностям, Вы слышите стук в передней подвеске ВАЗ 2109, 2114, то это повод начать искать неисправность! Есть два способа проверки шаровой опоры ваз 2109 — 2114 на неисправность.

Для первого способа не требуется смотровая яма, но нужен домкрат. Вывешиваем переднее колесо на домкрате и резко дёргаем его на себя и от себя. Если шаровая опора неисправна, то она будет издавать звук и колесо будет иметь люфт.

Если у Вас есть гараж со смотровой ямой или эстокада, то осмотрите пыльники шаровых опор на наличие повреждений. Если пыльник порван — это признак износа шаровой опоры ваз 2114 и такую шаровую лучше заменить даже если она пока не стучит. Засуньте между шаровой и рычагом лом или монтировку. Обоприте один конец о рычаг, а другой об болт или корпус шаровой и попробуйте раздвинуть их. Для удобства, можно повернуть руль в сторону проверяемого колеса. Если есть люфт, то шаровая подлежит замене.

Многие задаются вопросом: может ли вылететь шаровая на ваз 2109? Ответ: Да! Может! Поэтому при признаках неисправности этой детали не затягивайте с ремонтом. Тем более  это не сложно. Далее я расскажу как заменить шаровую ВАЗ 2109 — 2114 своими руками.

Проверяем качество проведенных работ

Выполняя замену своими руками, могут проявиться некоторые недостатки квалификации. Где-то недожали гайку или намного криво установили любой из элементов стойки. Для того чтоб в дальнейшем не попасть в неприятную ситуацию на дороге, необходима проверка работоспособности всех механизмов, которые вы затрагивали при произведении замены опорного подшипника.

Вначале произведем раскачку машины и проверим ее на предмет посторонних стуков. Обязательно проверьте работу тормозов, так как при замене был демонтирован суппорт. Если все в норме можете начинать эксплуатацию, не забывая проверить настройки развала схождения, так как сбить их также весьма просто. Замена опорного подшипника на автомобилях ВАЗ 2108-2115 производится в среднем один раз на 40 тыс. км. Если вы не хотите подвергать угрозам стойки машины, замену необходимо производить в профилактических целях.

Принимая во внимание качество российских дорог, в комплекте с качеством сборки отечественных автомобилей, нужно быть готовым к постоянно проявляющимся поломкам в деталях машины. Даже если вам повезло, и ваша машина действительно укомплектована качественными деталями в сочетании с отличной сборкой, естественную амортизацию никто не отменял

В наше время в комплектацию подвески машины входит огромное многообразие различных деталей: амортизаторы, пружины, подшипники и многое другое. Каждая деталь отвечает за определенные функции, но гарантия безопасности достигается только благодаря качеству установленных механизмов и их исправной работой.

Замена опорного подшипника передней стойки ВАЗ-2110

Для замены опорника на «десятке» ехать на СТО необязательно. Это без проблем можно сделать самостоятельно. Для этого потребуются следующие инструменты:

  • баллонный ключ и домкрат;
  • ключи на 9, 17, 19 (рожковые), на 13 (торцевой), на 22 (накидной);
  • пассатижи;
  • съемник для наконечников рулевых тяг;
  • две стяжки для пружин амортизаторов.

Замена опорного подшипника осуществляется следующим образом:

  1. Машину устанавливаем на ровной площадке, фиксируем ее.
  2. Отворачиваем болты фиксации переднего колеса с нужной стороны. Приподнимаем кузов домкратом, демонтируем колесо, убираем его в сторону.
  3. Пассатижами вытаскиваем шплинт гайки рулевого наконечника, ключом на 19 откручиваем эту гайку.
  4. Если у вас есть съемник для наконечников рулевых тяг, извлекаем с его помощью палец из стойки. Если съемника нет, палец можно выпрессовать при помощи небольшой плоской монтировки, используя ее как рычаг.
  5. Используя рожковый ключ на 19, откручиваем две гайки болтов, которые крепят стойку к поворотному кулаку. Если болты прокручиваются, придерживаем их шляпки с обратной стороны ключом на 17.
  6. Переходим к моторному отсеку. На стакане откручиваем 3 гайки, которые присоединяют опору к кузову ключом на 13.
  7. Демонтируем амортизационную стойку.
  8. При помощи ключей на 9 и на 22 откручиваем гайку крепления стойки к верхней опоре.
  9. Демонтируем верхнюю опору и разбираем ее. Извлекаем неисправный опорник, устанавливаем на его место новый. Собираем опору.
  10. Если вы решили заменить весь опорный блок, ничего разбирать не нужно. Просто снимите старую опору со стойки, а на ее место прикрутите новую.
  11. Сборку производим в обратном порядке.
  12. Аналогичным образом осуществляем замену опорника (опоры в сборе) на другой стойке.

ЗАМЕНА ОПОРНОГО ПОДШИПНИКА ВАЗ 2114

Окончательно убедившись в неисправности подшипника его необходимо поменять.

Замена осуществляется несколькими приемами:

  1. При снятии диска.
  2. Не снимая диск.

Меняем опорник:

  1. Машину необходимо приподнять при помощи домкрата и предварительно открепив, снимаем колесо.
  2. Убираем крышку с гайки на ступице.
  3. Ступицу ослабляем.
  4. Со стойки убирается рулевой наконечник, путем использования молотка и монтажки.
  5. Открепляем шаровую и откручиваем болты.
  6. Убираем суппорт тормозной, перед этим крепления отсоединяем и открепляем шланг тормозной.
  7. Крепление гайки штока полностью откручивать нет необходимости, достаточно просто ослабить.
  8. Пружины стягиваются.
  9. Отсоединяются крепления подшипника, стойка с диском и опорником извлекается, и подлежит замене.
  10. Устанавливается стойка в обратном порядке.

Работы по самостоятельному ремонту не вызывают ни каких сложностей, по этой причине модель отечественных автомобилей достаточно популярна среди автомобилистов.

Опорный подшипник абсолютно обычная деталь в автомобиле, ничем не выделяющаяся, но при появлении первой неисправности он незамедлительно сообщает владельцу автомобиля, выдавая шумовые сигналы, будь то стук, щелчок во время маневра или при встречающихся дефектах дорожного покрытия. Решение этой проблемы в проведении необходимой диагностики и обнаружении причин издаваемого шума, и последующая замена опорника или стойки полностью.

Замена

  • гаечные ключи;
  • пружинная стяжка;
  • домкрат;
  • молоток;
  • монтировка;
  • устройство для снятия гаек, фиксирующих стойку;
  • механизм для снятия рулевого наконечника.

Порядок работ

  1. Нужно снять ступичный колпак и сорвать гайку ШРУСа, в то время, как помощник нажимает на тормоз, используя вороток или головку.
  2. На домкрате поднять машину и снять колесо. Заводская подставка тоже должна закреплять автомобиль.
  3. При повернутом в противоположную сторону от ремонтируемой опоры руле, нужно освободить шплинт. Пользоваться при этом молотком, монтировкой и съемником рулевой тяги.
  4. Снять 2 болта крепежа шаровой опоры.
  5. Тормозной шланг вынимается из держателя.
  6. Далее также раскручиваются 2 болта суппорта. Нельзя допускать, чтобы он повис на тормозном шланге, его нужно отвести в сторону, повесить на проволоку.
  7. Чтобы со снятой стойкой было комфортнее работать, гайку нужно сорвать, а отворачивать полностью не надо. Затем 3 гайки опоры выкручиваются.
  8. Отвернуть гайку ШРУСа совсем, одновременно достать и ШРУС, и стойку.
  9. Устройством сжать пружину равномерно с обеих сторон.
  10. От сжатой пружины спокойно можно отсоединять опору. Ставится новый опорник.
  11. Сборка производится в обратном порядке.

Знакомимся с опорным подшипником

Знак аварийной остановки нового образца: требования установки, штраф

Рубрика: ПДД

Для начала предлагаю самое простое — знакомство с устройством. Опорный подшипник (ОП) необходим для того, чтобы создать подвижное соединение между корпусом машины и амортизатором. На автомобилях ВАЗ 2110, 2114, моделях типа Гранта, Калина, Приора, а также на всевозможных иномарках Митсубиси, Фольксваген, Фиат или Тойота, к примеру, расположение ОП примерно одинаковое — верхняя часть стойки. Устанавливают подшипник между опорой и верхней чашей (кому угодно, чашкой) пружины амортизатора.

Если посмотреть сугубо с конструктивной точки зрения, то перед нами вариация подшипников качения. Но от них ОП отличается большой толщиной наружного кольца. Телами качения выступают ролики цилиндрической формы. Их располагают перпендикулярно и разделяют между собой. За счет подобной конструкции узел может принимать на себя нагрузки с разных сторон.

Задача ОП заключается в том, чтобы обеспечить амортизаторам возможность свободно вращаться в опорах. В любой машине, будь то Форд Фокус или Мондео, Шевроле Ланос, Круз, Лачетти, Авео, Дэу Нексия, Хендай Акцент или Шкода Октавия, ОП всегда будет находиться немного выше, чем передняя пружина. Амортизаторный шток будет проходить через центральную полость элемента. Корпусы амортизаторов всегда монтируют к кузову там, где находится ОП. В результате на опорник действуют два типа нагрузок — осевые и радиальные.

Перед тем как заменить и купить новый элемент на замену старому ОП, необходимо разобраться в их типах. Именно с этого мы и начнем. Согласны? Тогда вперед.

Разновидности ОП

Какие лучше ОП покупать, сказать однозначно сложно. Многое зависит от конкретного автомобиля. Как проверить, хороший ОП или нет? Для начала спросите, сколько стоят подшипники. Хорошие детали дешевыми быть не могут. Но и гнаться за самыми дорогими моделями при наличии бюджетной машины не стоит. Старайтесь выбирать золотую середину.

Помимо того, что вам нужно смотреть на производителя, немаловажным моментом будет конкретный тип подшипника. Есть несколько разновидностей данного устройства.

  • ОП, имеющий встроенное внутреннее или наружное кольцо. Для установки используют монтажные отверстия на корпусе, потому потребность в прижимных фланцах отпадает.
  • ОП, у которого внутреннее кольцо отделяется. Конструктивно наружное кольцо соединяется с корпусом. Такие устройства актуально брать в тех случаях, если вам нужно добиться максимально точного вращения наружного кольца.
  • ОП, имеющий отделяемое наружное кольцо. Это противоположная предыдущему подшипнику версия. Соответственно, берут их при необходимости получить точное вращение внутреннего элемента.
  • Одиночно-разделенные подшипники. Наружное кольцо на таких ОП разделено в одной точно. С их помощью достигаются высокие показатели жесткости.

Рано или поздно неисправность проявит себя. В основном это происходит из-за попадания в узел грязи, песка и влаги. В среднем первые признаки неисправности появляются примерно через 50-75 тысяч километров. Замена рекомендуется каждые 100 тысяч километров.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
