Диагностика неисправностей и ремонт печки ваз 2114/15 своими руками

Методы профилактики

Чтобы не сталкиваться регулярно с поломками системы обогрева салона, не менять патрубки, вентиляторы, краны и моторчики, есть два актуальных решения.

  1. Приобрести другой автомобиль, печка которого работает эффективно и надежно.
  2. Проводить элементарные меры профилактики, за счет которых отопление вашего ВАЗ 2114 всегда будет работать хорошо.

Давайте детальнее ознакомимся, что собой представляет профилактика.

Мера профилактики Что она дает
Периодический разбор узла и очистка Не будет скапливаться грязь, радиатор не забьется, патрубки не сломаются и не утратят свою пропускную способность
Своевременная замена салонного фильтра Забитый фильтр способствует задержке потоков теплого воздуха, плюс радиатор покрывается грязью. Меняя элемент вовремя, вы продлите срок службы системы
Использование свежего антифриза Меняйте его согласно рекомендациям завода, доливайте по мере необходимости. Это обеспечит качественную поставку воздуха через термостат в радиатор
Герметично фиксируйте краник и радиатор Снижает скорость износа системы, способствует эффективной работе

Об исправном и эффективном функционировании обогревателя салона вашего автомобиля будет свидетельствовать бесшумная и четкая работа вентилятора, а также постоянный поток теплого воздуха из воздуховодов.

Наступают холода, потому самое время удостовериться, что печка работает правильно и надежно.

Как заменить радиатор печки Ваз 2110 – пошаговая инструкция

Замена радиатора отопителя печки проводим следующим образом:

Замена радиатора отопителя старого образца

Для замены радиатора печки ВАЗ-2110 старого образца изначально производится демонтаж накладки лобового стекла с резиновым уплотнителем. Чтобы её снять, сначала выкручивается крепёжный болт накладки под тормозным цилиндром и четыре болта её верхней фиксации со стороны пассажира. Дальше демонтируются хомуты, с помощью которых крепятся патрубки и шланги.

Затем обязательно надо отсоединить электропровода вентилятора от кузова транспортного средства. После проведения таких манипуляций откроется доступ к двум крепежам с водительской стороны накладки лобового стекла. Их надо демонтировать, после чего можно подать жабо незначительно вперёд. Снимать его полностью не потребуется. Затем откручиваются оставшиеся гайки и болты, которые держат накладку лобового стекла. После этого пластиковую накладку между лобовым стеклом и моторным отсеком можно демонтировать полностью.

Дальше важно отключить клемму датчика, который показывает уровень охлаждающей жидкости и демонтируется с расширительного бачка шланг для отвода пары. Впоследствии предстоит снятие поочерёдно шланга стеклоомывателя, стеклоочистителей, крепёжных элементов на корпусе отопителя, фронтальный блок корпуса вентилятора, вентилятор, салонный очиститель воздуха, оставшуюся часть корпуса вентилятора и все шланги отопительной системы

После этого без затруднений можно вытянуть корпус радиатора.

Следующий этап работы — это замена вышедшего из строя теплообменника новой деталью и установка всех демонтированных элементов на свои штатные места

При сборке сконцентрируйте внимание на установке пластикового корпуса вентилятора

Важно, чтобы педаль попала в соответствующий слот, иначе отопитель транспортного средства функционировать не будет

А также необходимо проверить состояние салонного фильтра, возможно, он также подлежит замене. Если на патрубках и шлангах имеются видимые дефекты, то их надо заменить. Проследите, чтобы все соединительные хомуты и крепежи обеспечили плотное прилегание деталей, иначе тепла в салоне транспортного средства вы не дождётесь. На этом замену радиатора печки можно считать завершённой.

Замена радиатора отопителя нового образца

Замена радиатора печки ВАЗ-2110 нового образца имеет особенности, связанные со способом присоединения теплообменника к кузову транспортного средства. Для того чтобы осуществить демонтаж детали, потребуется выкрутить центральный болт в нижнем сегменте лобового стекла. Дальше выкручиваются две гайки над впускным коллектором и одна возле салонного фильтра слева. Следующий этап — снятие воздушного фильтра, который прикреплён к печке на четырёх саморезах.

Модифицированный отопитель сформирован из двух частей, которые соединяются тремя саморезами. Надо открутить большой саморез и два дополнительных болта, которые соединяют составляющие части печки. После этого правая составляющая печки отодвигается вправо до предельно возможного положения. Придерживая левый сегмент рукой, необходимо вытянуть правую сторону, повернув её на себя и приподняв вверх. Дальше можно снять левую сторону печки. Через проход звукоизоляционного щитка выводится шланг для отвода пары.

Правый сегмент печки делится ещё на две составляющих. Чтобы разделить правую часть, надо демонтировать крепёжные скобы. Затем правую часть печки можно открыть без приложения значительных усилий. Обзору откроются заслонки отопителя, которые также желательно заменить. Лучшим вариантом для этого будут алюминиевые задвижки, которые отличаются износостойкостью, меньше подвергаются деформации.

Последний этап работ — установка новой детали и сборка всех элементов отопительной системы в обратном порядке. Проследите, чтобы все соединения были хорошо зажаты, так как это значительно отразится на функциональности отопительной системы салона.

Основные причины неработающего отопителя ВАЗ 2114 и способы ремонта

Нужно заменить салонный фильтр печки

Фильтр находится в подкапотном пространстве – под жабо (кожухом печи). На старых моделях 2114 салонного фильтра нет. Для проверки надавите на кожух печки, а еще посмотрите за реакцией. Если кожух провалится, то фильтра нет. Упругость кожуха будет говорить об обратном.


Замена салонного фильтра ВАЗ 2114

Рассмотрим детально замену салонного фильтра ВАЗ 2114:

  1. Снимаем резиновый уплотнитель со всеми фиксирующими устройствами;
  2. Откручиваем все винты с гайками. Не забываем о пластиковых заглушках;
  3. Отсоединяем жабо. Нужно открутить винты и убрать пластиковую сетку;
  4. Меняем салонный фильтр, восстанавливаем все в обратном порядке.

Даже если у вас все в порядке с отопителем, а о ремонте говорить не приходится, старайтесь менять фильтр раз на 7-8 тыс.км, ведь вам дышать пылью, которая поступает с улицы.

Отсутствие нужного давления помпы

Если у вас печка не греет на холостом ходу, а только при нажатии на газ, то причиной является недостаточная циркуляция охлаждающей жидкости. Ремонт здесь не потребуется, основная проблема – недостаточное количество тосола.


Проверка уровня антифриза в расширительном бачке

Для проверки открываем капот и проверяем количество тосола или антифриза. Не стоит превышать максимальное значение, указанное на бачке.

Проблема с работой вентилятора

Чтобы проверить работоспособность вентилятора, нужно просто завести автомобиль, включить печку и попробовать поменять положение регулятора скорости. Если вы не услышали никакого звука, то вентилятор не работает — его нужно заменить.

Проверка и замена радиатора

Если ваш радиатор печки забился, то стоит его прогнать очищающей жидкость и продуть от грязи. Если эти действия не помогут, то без замены радиатора вам не обойтись.


Так выглядит радиатор для ВАЗ 2114

Чтобы снять радиатор, нужно выполнить следующие действия:

  1. Обильно помажьте руки любым кремом (поможет при порезах и мыть потом будет легче);
  2. Сливаем охлаждающую жидкость (вкручиваем шланг от смесителя вместо пробки слива, чтобы минимизировать потери тосола);

  3. Приступаем к боковым панелям и бардачку (состоит из 3 частей). Помните о двух креплениях к полу: возле ЭБУ;

  4. Откручиваем винты крепления, держащие тросики. Их нужно открутить, как с левой, так и с правой стороны. Плюс, 3 винта со стороны водителя;

  5. Аккуратно пробуем дернуть панель на себя. Если идет с трудом, то нужно все снова проверить на наличии креплений. Ведь ремонт панели будет для вас лишней проблемой;

  6. Нам остается открутить два хомута от радиатора. Но не нужно спешить, подготовьте емкость для остатков тосола, которые обязательно «спрячутся» в системе отопления.

Вся жидкость слита, хомуты и другие крепления отсоединены, а радиатор уже виден. Нам остается только вытащить его.

Вам будет тяжело обойтись без помощи товарища. Панель ВАЗ 2014 очень тяжелая и приподнять ее нужно достаточно высоко. Один должен ее приподнять на достаточную высоту, второй – вытягивать радиатор. Те же действия нужно выполнять при сборке.

https://youtube.com/watch?v=jzYwcI9TPzw

Неисправность краника печки

Неудовлетворительную работу печки можно исправить, выделив время на ремонт краника. Для того, чтобы краник открывался полностью, нужно взять плоскогубцы и оттянуть тросик возле педали газа, увеличивая натяг

Осторожность в действиях не помешает — сделав резкое движение, можете залить салон ОЖ

Нерабочий термостат

Для проверки термостата постарайтесь завести автомобиль и подождать несколько минут. Далее найдите патрубок, соединяющий термостат с радиатором. Если он теплый, то термостат плохо закрыт, а жидкость просто остается в радиаторе. Помимо проблем с работой печки, такая поломка увеличивает расход топлива. Учтите это.


Термостат и патрубки термостата ВАЗ 2114.

Образование воздушной пробки

Воздушная пробка возникает после появления воздуха в верхней части радиатора, а потом и в термостате. Чтобы убрать пробку нужно:

  1. Отсоединить шланг от штуцера подвода жидкости к пусковому устройству карбюратор;
  2. Открутить крышку расширительного бочка;
  3. Дуть, пока из штуцера не польется ОЖ;
  4. Подсоединить шланг обратно.

Пошаговая инструкция по снятию и установке печки

Теплообменник автомобиля ВАЗ 2114 расположен в крайне неудобном месте. Поэтому при его снятии и установке придётся проделать довольно большой объём разборочно-сборочных операций.

Отопитель ВАЗ 2114 оснащён воздуховодами, соплами вентиляции и рычажками регулирования тёплого потока воздуха

Инструмент и расходные материалы

Для работы понадобятся следующие инструменты:

  • крестообразная и шлицевая отвёртки с короткими и длинными ручками (шуруповёрт);
  • набор гаечных ключей;
  • ёмкость и шланг резиновый для слива охлаждающей жидкости;
  • ветошь, кусок клеёнки.

Порядок действий при замене

Для того чтобы снять радиатор отопителя автомобиля ВАЗ 2114, следует выполнить следующие операции:

  1. Сначала слейте тосол на холодном двигателе.
  2. Затем открутите саморез, находящийся за пластмассовый заглушкой. Снимите бардачок на автомобиле ВАЗ 2114

Снимите бардачок. Сначала открепите и отсоедините нижнюю половину. Затем снимите крышку вместе с лампой освещения. Отверните шурупы крепления верхней части и с небольшим нажимом и поворотом опустите её вниз. Всего вам нужно будет отвернуть шесть саморезов.

Открутите шурупы крепления щитка приборов

Открутите два верхних и два нижних самореза крепления щитка приборов.

Так снимается нижний кожух рулевой колонки

Снимите нижний защитный кожух с рулевой колонки. Для этого снизу выверните три самореза и три шурупа.

Вытащите штеккер из гнезда прикуривателя.

Отсоединение разъемов колодок магнитолы и вытащить её

Отсоедините разъёмы колодок от автомагнитолы и извлеките её из салазок.

Отверните саморезы крепления пластмассовой консоли

С обеих сторон выверните саморезы крепления пластмассовой консоли.

Отверните два самореза крепления консоли

Выдерните флажки, регулирующие положение заслонки, и снимите переключатель режимов вентилятора отопителя.

Отсоединение пластмассовой консоли от панели

Отсоедините консоль от панели. Обязательно маркером или насечками пометьте отсоединённые клеммы от кнопок на консоли
На консоли отсоедините клеммы с кнопок включения света, обогрева заднего стекла, противотуманных фонарей и др. Обязательно пометьте их маркёром или насечками в порядке расположения.

Отсоедините консоль от панели.

Отсоедините колодку подсветки пепельницы.

Открутите два самореза от диагностического разъёма

Открутите два самореза от диагностического разъёма и осторожно полностью отсоедините консоль. Осторожно снимите консоль

Осторожно снимите консоль

Аккуратно снимите консоль и отложите её в сторону.

Открутите два самореза крепления металлической основы

Открутите два самореза, крепящих к полу металлическую основу — один с левой, а другой с правой стороны кронштейна.

Открутите четыре самореза крепления «торпедо»

Отверните четыре самореза крепления передней панели («торпедо») — по два слева и справа от центра крепления консоли.

Выверните два больших самореза крепления металлической конструкции

Выверните сначала два больших шурупа, затем два шурупа поменьше, которые крепят железную конструкцию.

Снимите металлическую конструкцию и вытащите ЭБУ

Вытащите из-под консоли электронный блок управления.

Для доступа к радиатору печки следует приподнять левую сторону торпеды

Для доступа к радиатору отопления домкратом приподнимите левую сторону «торпедо».

На случай выливания тосола под шланги подложите клеёнку, а на неё тряпки.

Со шлангов открутите хомуты, соединяющие радиатор с системой охлаждения двигателя

Открутите хомуты со шлангов, соединяющих радиатор с системой охлаждения двигателя.

Снимите резиновые трубки с патрубков теплообменника.
Слейте охлаждающую жидкость из радиатора в подготовленную ёмкость. Извлечение неисправного радиатора из гнезда
Извлеките радиатор отопителя из гнезда.
Установите новый радиатор, выполнив все операции в обратном порядке. Чтобы избежать образования в системе охлаждения воздушной пробки, снимите шланг с дроссельного узла
Для того чтобы в системе охлаждения не образовалась воздушная пробка, следует снять шланг с дроссельного узла, предварительно ослабив хомут. Тосол заливайте в расширительный бачок тонкой струйкой. Одновременно следите за концом отсоединённого шланга — как только из него потечёт жидкость, поставьте его на место и закрутите хомут.

Видео: замена радиатора печки ВАЗ 2114

В процессе эксплуатации автомобиля встречаются ситуации, которые любой автолюбитель может разрешить самостоятельно. Замена радиатора печки относится именно к такому типу операций. Как видно из статьи, сделать это своими руками довольно просто. Главное, чтобы после снятия и установки радиатора у вас не оставалось лишних деталей, а все саморезы и хомуты были плотно затянуты. Удачи на дорогах!

Самостоятельный поиск причин неисправности печки в авто или обращение на СТО

Технология устранения неисправности печки подбирается в зависимости от причины поломки и марки авто. При выявлении течи охлаждающей жидкости или воздушной пробки, ремонт можно провести своими руками. В тоже время, если причиной поломки выступает повреждение радиатора или нарушение работы управляющей автоматики, то без помощи профессионалов не обойтись. Неквалифицированное обслуживание системы охлаждения может привести к дополнительным неисправностям и значительному удорожанию ремонта.

Специалисты рекомендуют произвести первоначальный осмотр машины для выявления причин неисправности печки (проверить уровень антифриза, работу вентилятора, наличие воздуха в системе или подтеканий и т.д.). Если такая проверка не позволит выяснить, почему в салон авто не поступает теплый воздух, нужно обратить к специалистам автосервиса, которые проведут профессиональную диагностику работы печки и устранят выявленные поломки.

Устройство, схема работы, причины поломки

Отопительная система на ВАЗ-2114 спрятана в передней панели, или «торпеде», как привыкли называть её водители. В разных модификациях система отопления и вентиляции может быть связана с испарителем и кондиционером, а может работать обособленно. Кроме того, оборудование оснащено теплообменником с моторедуктором, и краником печки.

Схема отопительной системы ВАЗ-2114

Как работает отопительная система ВАЗ — 2114

Ничего сложного и непонятного в работе системы нет. Принцип действия автомобильного отопления основан на том, что горячая жидкость отдаёт своё тепло радиатору, а тот обогревает машину.

Выглядит процесс таким образом:

  1. В теплообменнике присутствует антифриз или тосол. Когда двигатель нагревается, жидкость тоже нагревается и отправляется по «большому кругу» на радиатор печки.
  2. При включении системы автоматического управления отопителем (блока управления) начинает работать моторчик печки. Он заставляет тёплый воздух выходить через сопла.
  3. При помощи рычага печки водитель контролирует, куда именно будет выходить воздух — в центр салона, на лобовое стекло или на боковые окна. В зависимости от этого подключается один или несколько дефлекторов.

Таким образом, горячий тосол отдаёт тепло не только в основном радиаторе, который находится рядом с двигателем, но и в отопительной системе.

Принцип работы печки в ВАЗ-2114

Основные причины поломки

Радиатор печки может сломаться на любом автомобиле, но специфика и причины неисправностей могут быть разными. Так, для системы отопления на ВАЗ-2114 характерно появление таких дефектов:

  1. Потеря герметичности воздуховодов. Из-за этого тепло на стыках теряется, и печка плохо греет.
  2. Листья, пыль или трава в шланге воздуховода. Чтобы патрубки снова подавали воздух, нужно удалить мусор из трубки.
  3. Сгорел моторчик печки. В этом случае радиатор вообще не включается. Для починки необходимо заменить неисправный предохранитель.
  4. Протечка в радиаторе. Если водитель обнаружил в радиаторе пробоину, из которой течёт антифриз, оборудование нужно менять.

Если иногда достаточно почистить радиатор, чтобы восстановить его работу, то после серьёзных повреждений его приходится менять. Причиной может стать камень, прилетевший из-под колёс проезжающей машины, очаги ржавчины в трубках или серьёзная авария.

Управление печкой

Управление заслонками и краном на ВАЗ-2114 осталось как и на ВАЗ-2109 механическим, дистанционным. Блок управления печкой на этом автомобиле представляет собой три ползунка (рычажка) и ручку выбора режима работы вентилятора. Ползунки посредством тросов соединены с краном печки и заслонками. Для управления отопителем водитель перемещает ползунки, воздействуя на заслонки и кран.

Механизм управления печкой ВАЗ-2114 реализован интересно:

  1. Нижний ползунок соединен тросами одновременно с краном и основной заслонкой. При переводе в крайнее левое положение кран открывается, а заслонка обеспечивает горячего подачу воздуха в салон через радиатор – печка работает в режиме опления. Переведя ползунок в крайнее правое положение, водитель закрывает кран, а заслонка направляет воздух в обход радиатор – система обогрева работает в режиме вентиляции салона.
  2. Верхний левый ползунок отвечает за направление воздуха в зону ног или по воздуховодам обогрева боковых стекол и подачи тепла в салон (центральный дефлектор).
  3. Верхний правый ползунок соединен тросом с заслонкой подачи воздуха в зону лобового стекла.

Слева от ползунков размещена ручка включения вентилятора. Блок управления размещен посредине консоли, под центральным дефлектором, что обеспечивает удобство доступа.

Примечательно, что в печке ВАЗ-2114 отсутствует режим закрытой циркуляции воздуха в салоне, который есть на том же ВАЗ-2107. Ввиду того, что на ВАЗ-2114 поток воздуха, подающегося в салон, создаётся только принудительно (вентилятором), потребность в режиме закрытой циркуляции отпала.

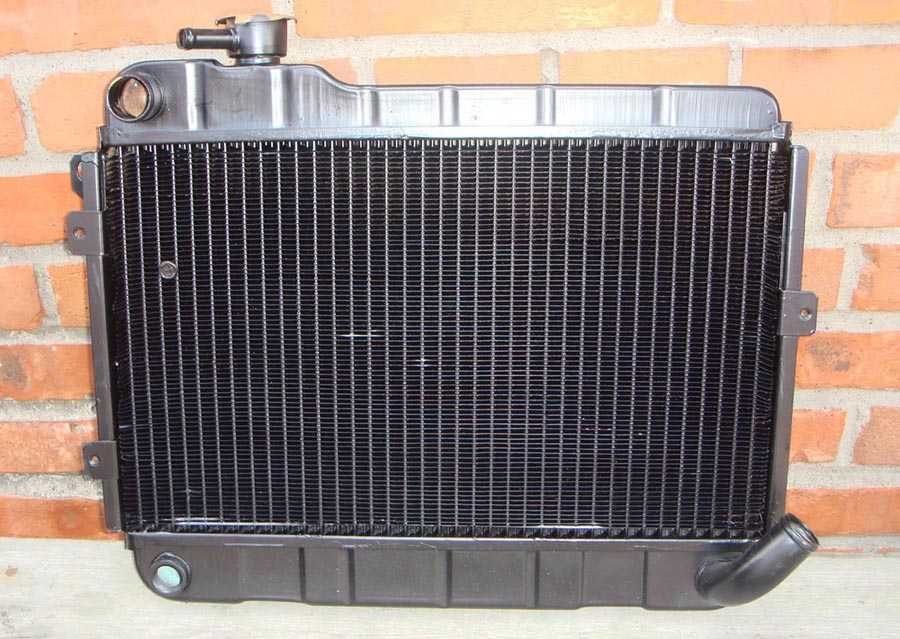

Какой радиатор выбрать сравнение медных и алюминиевых

Многие автовладельцы задаются вопросом, а какой радиатор лучше поставить на Вазовские модели авто медный или алюминиевый, предлагаю вам ознакомиться более подробно с этой темой и выбрать для себя подходящий вариант.

Сравнение Медный радиатор Алюминиевый радиатор
На большинстве медных радиаторах патрубки и трубки, по которым проходит ОЖ делают более узкими, что способствуют более быстрому засорению +
Сварка считается обычной процедурой при ремонте радиаторов. Алюминий легче меди, и это обеспечивает лучшую ремонтопригодность алюминиевым радиаторам, не подвергая их излишнему износу. +
Внутреннее нагревание легко повреждает медные трубки, по которым циркулирует охлаждающая жидкость. Алюминиевые трубки более устойчивы. При нагревании до высоких температур алюминий не крошится, не гнется и не трескается. +
Алюминиевые радиаторы, казалось бы, более склоны к возникновению утечек, чем их медные собратья. +
Медь подвержена коррозии больше, чем алюминий. Особенно в зимний период медные радиаторы не могут в достаточной мере противостоять коррозии, которая разрушает тонкие перегородки между трубками. +

Как видно из таблицы алюминиевые радиаторы по многим параметрам превосходят медных собратьев, поэтому свои выбор мы рекомендуем остановить именно на них.

Засорившийся радиатор печки ваз 2114

Иногда радиаторы печки сильно засоряются, а единственным решением в этом случае является демонтаж запчасти с последующей прочисткой и продувкой, или заменой. После этого печка обычно греет, как новая. При замене радиатора отопителя некоторые покупают изделия украинского производства. Такие радиаторы отличаются очень низкой теплоотдачей в сторону салона, что связано с их конструктивными особенностями. Опытные владельцы ВАЗ рекомендуют покупать только радиаторы марки ДААЗ, так как с ними отопитель греет лучше.

Как заменить радиатор отопителя?

Для снятия радиатора отопителя ВАЗ 2114 нужно разобрать переднюю панель. Если у вас нет помощника, который сможет подержать торпедо на весу, тогда лучше снять всю консоль. Перед тем, как приступать к работе, слейте весь тосол через радиатор или сливное отверстие в блоке двигателя. Не забудьте подставить под низ какую-нибудь чистую емкость.


Извлечение радиатора печки

Разбирать переднюю панель нужно начинать с демонтажа центральной консоли, боковых панелей и бардачка. Открутите все крепежные болты и шурупы, которые попадутся вам на глаза. Сняв консоль и бардачок, вы доберетесь до болтов, которыми панель прикручена к кузову. Открутите их, а затем приступайте к выкручиванию всех болтов, которые прижимают панель к металлу. Не забудьте о тросиках управления отопителем. Убедившись в том, что торпедо свободно сдвигается, ее можно приподнять или убрать в сторону.

Проделав все вышеописанные операции, снимите патрубки и вытащите радиатор печки. Положите что-то на пол, так как после снятия патрубков должно вытечь около полулитра тосола. Сушить коврики и отделку от охлаждающей жидкости – не самое приятное занятие.

Заменив радиатор, все снятые детали нужно установить на место, вкрутив все выкрученные болты и саморезы.

Не работает вентилятор печки ВАЗ 2114 причины

Здравствуйте. Если Вы в лютый мороз или в жаркий летний день завели машину, а вентилятор печки на ВАЗ 2114 перестал работать и не дует — не расстраивайтесь, так как эту проблему можно быстро решить прочитав данную статью. Для того, чтобы понять причины по которым может не работать вентилятор печки, давайте сначала рассмотрим электрическую схему подключения мотора печки.

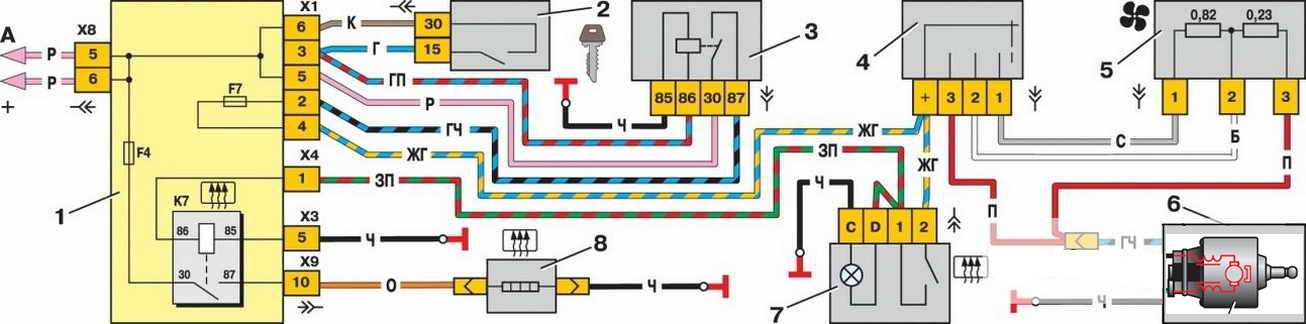

Схема вентилятора печки ВАЗ 2114, 2115, 2113

И так, вот список всех составляющих схемы:

  1. Монтажный блок (он же блок предохранителей).
  2. Замок зажигания.
  3. Реле разгрузки замка зажигания.
  4. Переключатель скоростей вентилятора печки.
  5. Дополнительные резисторы.
  6. Мотор печки.
  7. Выключатель обогрева заднего стекла с контрольной лампой.
  8. Нагревательный элемент обогрева заднего стекла.

Схема работает следующим образом. При повороте ключа в замке зажигания (2) включается его разгрузочное реле (3). С разгрузочного реле подаётся питание предохранитель f7 в монтажном блоке (1). После предохранителя питание идёт на выключатель обогрева заднего стекла (7) и переключатель скоростей вентилятора (4), который распределяет на какой из резисторов (5) дальше пойдёт питание. Выход 1 с переключателя (4) соответствует самой медленной скорости обдува, а выход 3 идёт на прямую к моторчику печки (6), т.е. самая высокая скорость обдува.

Причины по которым не работает моторчик печки ВАЗ 2114, 2115, 2113.

Причины по которым свежий поток холодного воздуха летом или горячая струя зимой не идёт из воздуховодов вашего ВАЗ 2113, 2114, 2115, могут быть двух видов:

  • механические
  • электрические

Рассмотрим их более подробно.

Механические причины по которым не работает вентилятор печки ВАЗ 2114, 2115, 2113

В первую очередь к механическим причинам относится засорение воздуховода.

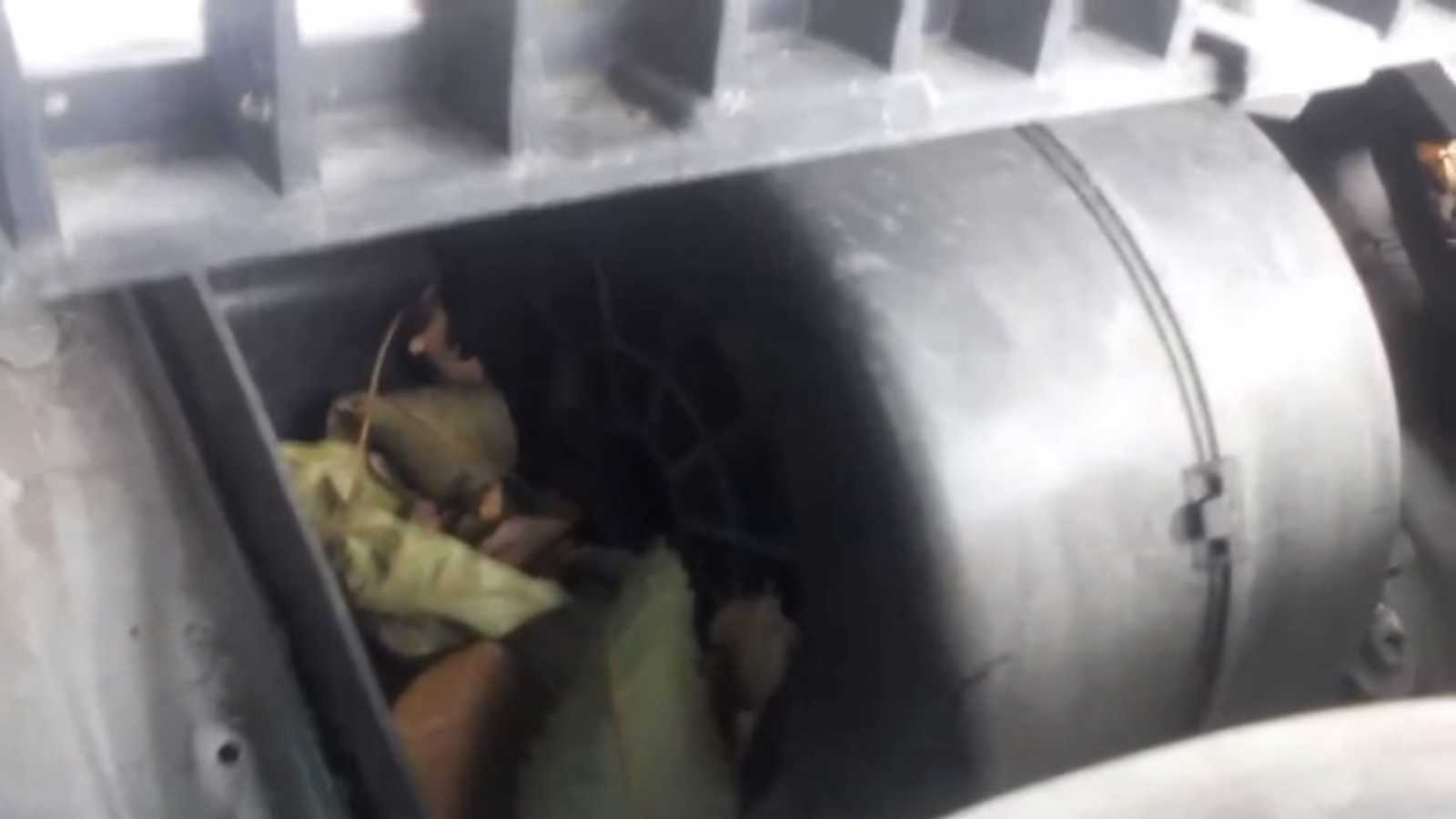

Как видно на фото, листья, ветки и прочий мусор попадают под кожух и забивают воздуховод моторчика печки. Мусор может попасть и в саму секцию с лопастями и заклинить вентилятор печки. Обычно перед этим из под копотного пространства доносится свист или скрежет.

К механическим причинам неработоспособности мотора печки можно отнести заклинивание лопостей в следствии неправильной установки корпуса вентилятора печки. При снятии моторчика печки часто повреждаются защёлки фиксирующие две части корпуса. И если эти части между собой крепко не зафиксированы, то между ними будет щель и поток воздуха, который должен идти в салон, будет попадать в эту щель. Так же части корпуса могут вообще клинить лопости моторчика, тогда он вообще не будет крутиться.

Предохранитель

Пойдём по схеме данной в начале поста. Если у Вас не работает вентилятор отопителя вместе с подогревом заднего стекла, то дело 100% в предохранителе. Проверяйте предохранитель f7 в монтажном блоке, если он в порядке, то ищите мультиметром приходит ли на него плюс с реле разгрузки замка зажигания. Для этого при включённом зажигании один щуп мультиметра помещаем на предохранитель а другой на кузов авто. Если всё в порядке, смотрим цепь от предохранителя до переключателя скоростей и выключателя подогрева.

Переключатель скоростей вентилятора печки

С предохранителем разобрались — идём дальше. А дальше у нас переключатель скоростей мотора печки.  Для его проверки снимаем с него разъём. На разъёме три входа рядом и один расположен, как бы отдельно от них. Замыкаем проводом любой из этих трёх входов с тем, который стоит отдельно. Если моторчик заработал, то всему виной переключатель скоростей, если нет — капаем дальше.

Дополнительные резисторы

Если вентилятор работает, но только на третьей (самой быстрой) скорости, то тут всему виной дополнительные резисторы. На третьем режиме питание подаётся напрямую на вентилятор обходя дополнительные резисторы, поэтому на других режимах он не работает.

Моторчик печки ВАЗ 2114, 2115, 2113

Если проверка всех перечисленных выше узлов, показала их работоспособность — причина в самом моторчике печки. Скорее всего он сгорел или у него плохая масса. Для проверки снимаем его (как это сделать читайте тут) и подключаем напрямую к аккумулятору (чёрный провод, прикрученный к кузову — минус). Если работает — плохая масса. Не работает — меняем моторчик.

Источники

  • vaz-zona.ru/ne-rabotaet-ventilyator-pechki-vaz-2114-prichiny/
  • ladaautos.ru/vaz-2115/pochemu-ne-greet-pechka-vaz-2115-i-kak-eto-ispravit.html
  • vazzz.ru/vaz-2115-pechka-ne-greet/
  • drive2.ru/l/4258747/

Инструкции по установке нового отопителя радиатора печки ВАЗ 2110

Новый образец

«Новый» радиатор имеет следующие крепления: гайка возле фильтра, винт на нижнем торце лобового стекла и две гайки, расположенные над впускным коллектором. Если на вашем автомобиле установлена система для обогрева стекол, то нужно демонтировать расширительный бачок. Фильтр печки тоже нужно снять и заменить при необходимости. Снимаем её, открутив для этого 4 самореза, а затем достаем фильтр. Теперь замена радиатора печки ВАЗ 2110:


Стрелки указывают на крепления, которые нужно снять для доступа к радиатору.

  1. Отопитель нового образца не цельный – он собран из двух половин. Они соединены при помощи трех саморезов. Два самореза можно обнаружить на лицевой стороне радиатора печки, а третий – под шлангом, который идет к вентилятору отопителя. Отыскать шланг не составит труда – он имеет Г-образную форму.

  2. Снятие креплений выполнено, идем дальше. При демонтаже отопителя могут возникнуть проблемы, поэтому здесь нужно остановиться. Чтобы снять левую часть, нам нужно крепко взяться за неё левой рукой, а правой, соответственно, за правую половину. Теперь надавливаем на отопитель и приподнимаем обе части вверх. Правая часть снимается проще – её нужно просто отвести вправо с усилием.

  3. Демонтируем обе части, затем через отверстие шумоизоляционного щитка выводим пароотводящий шланг.
  4. Если левая половина отопителя цельная, то правая снова разделяется на две части. В качестве креплений установлены металлические скобы. Нам нужно демонтировать их вместе с уплотнителем. После этого правая часть сама разложится. Теперь к заслонке открылся проход. Её лучше тоже заменить, идеальный вариант – алюминиевая обклеенная.

  5. После этого можно устанавливать новую деталь по тому же принципу.

Старый образец

Выполняем все шаги по сливу охлаждающей жидкости. Теперь нужно снять уплотнитель, установленный в ветровой накладке – при желании его тоже можно поменять. Затем следует убрать и саму накладку, которая называется «жабо». Крепится она при помощи винта, расположенным под главным тормозным цилиндром. Выкручиваем его.

Далее нужно открутить 4 крепления верхних фиксаторов. Шланги и провода держатся за счет двух хомутов – снимаем их.

Теперь следует отключить минусовую клемму аккумуляторной батареи – стандартная процедура при ремонте и обслуживании. Переходим к левой части жабо, её держат 2 винта. Откручиваем их и выдвигаем жабо на себя

Важно: полностью жабо не должно выйти.

Следующий шаг – демонтаж накладки ветрового стекла. За ней находится датчик уровня антифриза – отсоединяем штекер от него и достаем шланг горячего воздуха

Он идет из расширительного бачка.

Теперь нужно снять шланг омывателя, который крепится на лобовом стекле четырьмя винтами. Демонтируем зажимы корпуса отопителя, стеклоочистители и накладку.

Перед нами должен фильтр. Он тоже снимается. В итоге нужно демонтировать шланги подачи и отвода пара, корпус фильтра, обратку антифриза и заднюю часть вентилятора (он есть не на всех автомобилях ВАЗ 2110).

Готово, осталось только поменять радиатор печки. Работа выполняется в обратной последовательности.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
