Почему течет антифриз

Система охлаждения двигателя состоит из нескольких основных элементов, а также соединительных патрубков. Антифриз в системе является смесью воды и концентрата в определенных пропорциях. По мере нагрева ДВС температура охлаждающей жидкости тоже повышается, сама ОЖ находится в системе под определенным давлением. Вполне очевидно, что любые дефекты отдельных узлов, связанные с герметичностью, будут являться причиной протечек. Неполадки могут возникнуть как с самими элементами, так и с патрубками. Добавим, что в ряде случаев  водитель может столкнуться с тем, что течет антифриз на холодную, появление утечек возникает после прогрева ДВС, протечка может быть интенсивной или малозаметной (антифриз уходит медленно или быстро) и т.д.

Причиной утечек ОЖ может оказаться естественный износ элементов, механические повреждения, ошибки при сборке во время проведения ремонтных работ в подкапотном пространстве, грубые нарушения правил эксплуатации автомобиля, которые привели к поломкам или разгерметизации системы охлаждения.

Одним из первичных признаков, который указывает на наличие проблемы, является уровень ОЖ в расширительном бачке. Если отмечено его постоянное снижение, тогда это указывает на неполадки. Исключением можно считать то, что в процессе эксплуатации авто уровень в бачке незначительно понижается естественным образом. Это не является неисправностью. Например, в морозы охлаждающая жидкость имеет свойство несколько уменьшаться в объеме. На исправном моторе после прогрева уровень должен прийти в норму. В летний период, когда система охлаждения работает на пределе, вода в составе ОЖ испаряется. В таком случае осуществляется долив. Если же уровень в бачке понижается более интенсивно, тогда система нуждается в диагностике.

Основные причины неисправности

Причин подобных неполадок может быть несколько, наиболее же часто встречаются:

  1. Износ либо повреждение патрубков.
  2. Неправильное подключение патрубков.
  3. Поломка крана печки.
  4. Поломка радиатора.

Первая из этих причин — износ патрубков — может происходить по естественным причинам в ходе работы, поскольку химические вещества, входящие в состав охлаждающих жидкостей, оказывают разъедающее действие, которое дополняется влиянием высокой температуры.

Кроме этого, шланги печки ваз 2114 можно легко повредить, чрезмерно затянув на них хомуты. При возникновении подобных повреждений происходит утечка жидкости из системы.

Всего в автомашинах ваз 2114 имеется 4 патрубка. Два из них располагаются под капотом и два — в салоне.

О их повреждении, приведшем к утечке ОЖ, можно судить по следующим косвенным признакам:

  • происходит постоянное падение уровня жидкости;
  • в салоне появился специфический запах;
  • под машиной или в салоне автомашины во время стоянки образуется лужа из ОЖ.

Если наблюдается хотя-бы один из этих признаков, то следует провести срочную диагностику патрубков и их замену.

Замена верхнего патрубка радиатора

Добрый день, друзья!

Сегодня поменял патрубок радиатора, т.к. старый начал раздуваться

Процедура быстрая, не сложная, но после замены обратил внимание на два момента:

1. После установки новый патрубок стал упираться в трубку ГУРа (если ошибаюсь поправьте).

2. Патрубок натянулся на термостат на излом, т.к. термостат повернут немного в сторону.

Вот и возникли у меня вопросы — критично ли это? Фотографии прилагаю.

Вложения:

Привет Максим. Странно как то получилось. Был бы металлический термостат, то я бы забил на это. А пластиковые и так сами по себе лопаются, поэтому хз, как оно себя поведет…

Участники, которые считают это полезным:

Такая же беда. Тоже брал не оригинал? Я взял PMC PXN-LC008 и он оказался коротковат и тоже на термосе на излом стоит… Пока забил, пол года прошло — всё нормально. Но в трубку ГУРа у меня не упирается

Короче запчасти, наши запчасти

Участники, которые считают это полезным:

Так в том то и дело, что оригинал GM. Санек, у меня родной термос тоже был пластиковый, 8 лет отходил. Этот новый, ему меньше года. Вот теперь сожалею надо было ставить металлический. Юрик, я наоборот подумал, что может быть укоротить его, тогда ляжет как надо…Может он форму примет и будет норм?! Понаблюдаю за ним .

Всем привет! Выяснил и справил я причину такого излома патрубка Как оказалось термос ставил не для своего двс. У меня 1.4, а тот что стоял подходит для 1.6 и 1.8 ( AMDTER33 ). Заказал алюминиевый, разборный ( General Motors 96 835 286 ) для 1.4. На 92 градуса пока не ставил, не созрел)). После установки все встало как надо — патрубок уходит чуть в бок и вверх, не касаясь трубки ГУРа и без излома! Фото прилагаю.

Вложения:

Участники, которые считают это полезным:

Рекомендую всё таки поставить на 92!

Результат после установки по моему мнению

Участники, которые считают это полезным:

Максим, спасибо за информацию! Интересно Всегда думал, что на 1.4 и 1.6 одинаковые термостаты… Буду разбираться, а то может и я не то себе поставил. Хотя помню когда покупал у меня спросили — вам 1.6 или 1.8

Участники, которые считают это полезным:

Sptop, тут как-то кто-то писал, что у него после установки на 92 градуса начало подъедать масло. Не наблюдается такого?

Я в это слабо верю, но поспрашивать не помешает

Не заметил такого, да и потом с чего вдруг, в общем с маслом всё хорошо, греет лучше, работает мягче, бенз экономит, личный опыт ИМХО

Участники, которые считают это полезным:

Юра, подтверждаю слова Sptop, я себе тоже поставил в том году » горячий термостат» Vernet- TH4898.92J на 92 градуса. В машине зимой теперь Ташкент! Морозы давили до -32, а у меня теплынь А вот со стоковым термостатом были той зимой проблемы, морозы не сильные, а салон не прогреть!. Температурный режим ОЖ при движении в мороз:

при стоке = 78-80*

при Vernet = 87*-90*

ещё — ощутимо экономится топливо. Так, что рекомендую.

Участники, которые считают это полезным:

Тоже хочу поменять термос на 92 градусов. Родной стоит с пластиковым корпусом. Так вот в одной статье прочитал что при замене на ал корпус надо патрубок поменять на ВАЗовскую «классику». Видимо у автора термостат был не для его движка.

Все эти дни ездил наблюдал за температурой. Двигатель стал очень быстро прогреваться до рабочей температуры. Когда стоял пластиковый прогреть двигатель даже при движении было невозможно. Может он не закрывался и гонял по большому кругу?! Сейчас при движении по трассе двигатель все равно холодный (81-83 градусов) и это при температуре воздуха +28! Но вот в городском режиме, при тошниловке по светофорам двигатель прогревается и до включения вентилятора (97 градусов), при температуре воздуха +35. Получается с климатом в моем регионе летом жарко будет с термосом на 92 градуса. Да и зимой теперь машина быстрее будет прогреваться.

У кого мотор 1.4 подойдет алюм. термостат LUZAR LT 0586 968352866.

Для ответа в этой теме необходимо авторизоваться.

Последняя активность в сообществе

Здравствуйте, уважаемые форумчане! Интересная проблема у меня родилась. Вдруг на ходу заглох мой «Лачик». Останавливаюсь и пытаюсь завезти. Включаю зажигания, а панель приборов «мёртвая», не…

сегодня 2 раза крутанул не завелась, на 3 зажал копку газа… завелась на 2 сек. и поехал через минуту без туплений…. может дейсвительно бензофорсы в…

Я понял что половину клиентов сервисов разводят на полный ремонт при таком дефекте

Схема и устройство системы охлаждения

Система охлаждения ВАЗ 2114 жидкостная, с принудительной циркуляцией. В качестве охлаждающей жидкости в систему заливается тосол или антифриз. В самом крайнем случае можно залить и воду, но долго на ней ездить нельзя – зимой можно разморозить двигатель, а в остальной сезон при длительной эксплуатации мотора на воде разъедается рубашка охлаждения в блоке и головке блока цилиндров, накапливается ржавчина в радиаторе.

Система охлаждения двигателя ВАЗ 2114 (СОД) состоит из следующих элементов:

  • Радиатора. Он является основной охлаждающей частью в системе и выполняет функцию отдачи тепла жидкости в окружающее воздушное пространство;
  • Водяного насоса (помпы). Насос создает принудительное движение антифриза в системе, тем самым охлаждая всю СОД, в том числе и двигатель внутреннего сгорания (ДВС). Насос вращается от ремня ГРМ;
  • Патрубков (шлангов). По ним циркулирует антифриз;
  • Термостата. Он регулирует прохождение охлаждающей жидкости (ОЖ) по всем патрубкам или только по малому кругу и поддерживает необходимую рабочую температуру ДВС;
  • Электрического вентилятора. Вентилятор расположен на плоскости радиатора и за счет создаваемого потока воздуха при включении охлаждает его поверхность. Включается электромотор только при достижении температуры, которую задает датчик (103°C);
  • Расширительного бачка. В бачок заливается жидкость, а при срабатывании вентилятора через обратный шланг в него вытекает антифриз, тем самым сбрасывая излишки давления в СОД;
  • Пробки расширительного бачка. В пробке есть клапана, которые сбрасывают избыточное давление воздуха, создаваемое в системе при циркуляции тосола.

Схема системы охлаждения двигателя на ВАЗовской модели 2114 проста и практически ничем не отличается от схемы любого другого инжекторного ДВС легкового автомобиля. После запуска двигателя от вращающегося коленчатого вала через ремень ГРМ приводится в движение водяной насос. Помпа создает циркуляцию ОЖ в системе, и антифриз проходит по малому кругу (насос, верхний патрубок, блок цилиндров). При нагревании ДВС до рабочей температуры открывается клапан термостата, и ОЖ через нижний патрубок идет в ДВС по большому кругу.

Радиатор

Радиатор ВАЗ алюминиевый, состоит из двухрядной сердцевины и двух пластмассовых бачков по бокам. ОЖ заливается в него через расширительный бачок, внизу имеется сливная пробка.

Патрубки

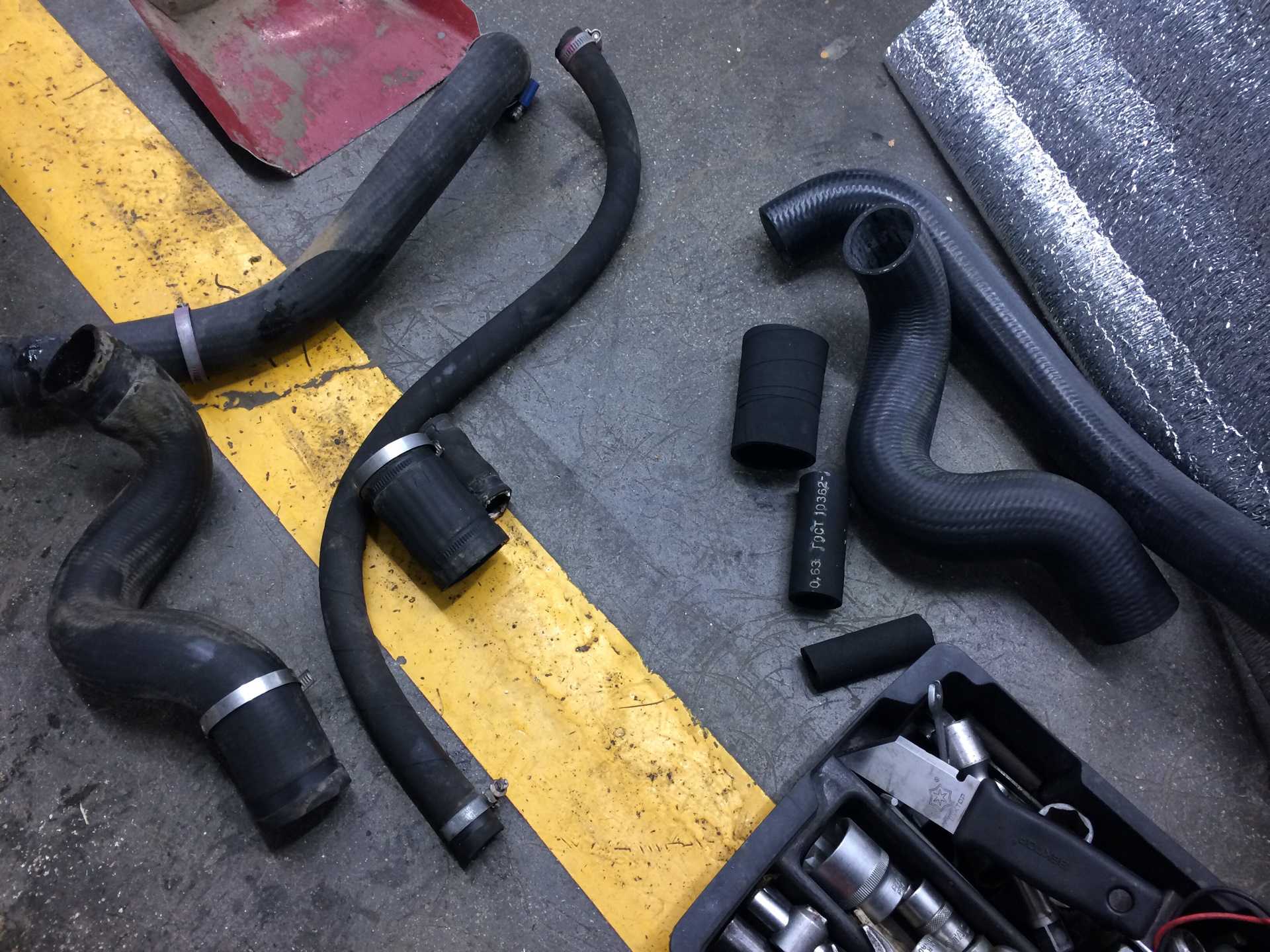

В комплект патрубков системы охлаждения входят:

  • Верхний и нижний патрубки (основные);
  • Металлическая трубка водяного насоса;
  • Заливной шланг от расширительного бачка к радиатору;
  • Обратный шланг от бачка к радиатору;
  • Два шланга на подогрев дроссельной заслонки.

Проверяйте целостность патрубков (очень часто в автомагазинах продают брак)

Неисправности в системе охлаждения

Как правило, из-за неисправностей в охлаждающей системе двигатель перегревается, а это приводит к его поломке. Неисправным может быть любой из элементов.

  1. Может течь. Возможна протекание через алюминиевые трубки, пластмассовые бачки. Нередко отламывается пластмассовый отвод под обратный шланг расширительного бачка.
  2. Может забиться, и по этой причине будет греться двигатель.

Патрубки.Из-за них происходит течь тосола по причине того, что патрубок:

Термостат.В зависимости от того, насколько неправильно срабатывает клапан в термостате, ДВС может:

  1. Перегреваться (в этом случае тосол «выкидывает» через расширительный бачок).
  2. Не разогреваться до рабочей температуры. Как следствие, автомобиль плохо едет, а в холодную погоду в салоне машины холодно.

Водяной насос(три основные проблемы):

  1. Шум и люфт в подшипниках. С таким дефектом ездить долго не стоит, насос может заклинить или развалиться.
  2. Течь жидкости через контрольное отверстие. Тоже сигнализирует о скорой «кончине» детали.
  3. Обрыв крыльчатки. При таком дефекте двигатель очень быстро перегревается.

Неисправный вентилятор также приводит к перегреву ДВС.

Могут быть неисправны или плохо затянуты хомуты. Случается, тонкие шланги забиваются мусором («обратка», подогрев дроссельной заслонки).

Процесс замены патрубка

Первое, что стоит сделать перед началом замены патрубка, это полностью слить охлаждающую жидкость из системы. Если жидкость чистая, слитая в чистую емкость, то её можно использовать повторно. Теперь стоит снять хомуты на пропавшем патрубке. Бывает такое, что они ржавеют, поэтому заранее следует подготовить все необходимые инструменты и WD40 для облегчения процесса снятия.

Заранее уже должен быть подготовлен аналогичный, новый патрубок. Старый патрубок стоит снимать не спеша и без сильных усилий, так как горловины радиатора недостаточно прочны и легко ломаются. Если не поддается съему, рекомендуются прокручивать со стороны в сторону, но никак не гнуть.

На крайний случай можно разрезать в длину, таким образом можно снять старый патрубок. Снять зачастую не проблема, а вот одеть новый, куда интересней. Если новый патрубок не поддается процедуре, то его внутренность стоит смазать раствором мыльной воды. А вот для того, чтоб его размягчить, нужно опустить нужную часть в горячую воду.

Последним этапом считается одевание хомутов на патрубок, и только потом одеваем его на горловины радиатора и водяную рубашку. Внимательно следите, чтоб патрубок был правильно расположен, не перекручен. Теперь же затягиваем хомуты на горловинах, и начинаем заливать охлаждающую жидкость.

После залива еще раз убедитесь, что в местах замены и ремонта не течет. Стоит помнить, что при слитии в радиаторе печки может находиться часть охлаждающей жидкости. Теперь заводим двигатель и проверяем исправность системы. После заливки новой нужно включить печку, далее доливаем жидкость в расширительный бачек.

Если же вы умудрились поломать одну из горловин, то немедленно стоит запаять с помощью аргоновой сварки.

Замена радиатора

Порой к неправильной работе отопителя приводит засорение либо повреждение радиатора. Если такое случилось, то следует выполнить его замену на новый, аналогичный.

Производится она следующим образом (без демонтажа панели):

  1. Автомобиль поставить на яму и слить ОЖ (также, как при замене крана).
  2. Для скорейшего и более полного слива ОЖ свинтить крышку расширительного бачка.
  3. После слива закрутить пробку-болт на место.
  4. Из салона закрыть кран, переведя его рычажок в левое положение.
  5. Отодвинуть сиденье пассажира назад до максимума.
  6. Снять заглушку в центре панели и выкрутить саморез под ней.
  7. Выкрутить 4 самореза, фиксирующих левую крышку панели.
  8. Выкрутить 6 саморезов (по 3 сверху и снизу) на кожухе рулевой колонки, после чего демонтировать кожух.
  9. Отключить разъемы магнитолы и прикуривателя.
  10. Демонтировать пластиковые накладки на рычагах настройки печки.
  11. Выкрутить пару саморезов в верхней части центральной консоли, после чего снять последнюю.
  12. Выкрутить крепежные болты разъема диагностики.
  13. Отсоединить все оставшиеся электрические разъемы в консоли.
  14. Полностью снять консоль.
  15. Выкрутить саморезы, крепящие базу панели к кузову.
  16. Выкрутить 4 шурупа, крепящих панель с боку.
  17. Выкрутить саморезы панели по центру.
  18. Демонтировать ЭБУ.
  19. Приподнять и зафиксировать панель.
  20. Ослабить хомуты патрубков и снять их.
  21. Слить вытекающую жидкость.
  22. Открутить болты, фиксирующие радиатор (4 штуки).
  23. Демонтировать старый радиатор.
  24. Установить новый радиатор.

Обратная сборка осуществляется в такой же последовательности, но в обратном порядке.

Патрубок радиатора: причины неисправностей и способ замены

Система охлаждения двигателя зачастую имеет несколько патрубков, которые соединяют различные элементы системы в единое целое. Есть два вида патрубков:

Из названий становится ясно, что подводящий патрубок служит для подачи охлаждающей жидкости, а отводящий, наоборот, для её отвода. В системе охлаждения мотора применяют тосол или антифриз, так как эти жидкости не замерзают при отрицательных температурах

Важно знать, что менять местами подводящий патрубок с отводящим не следует, из-за того, что у них разные температурные режимы работы. Подводящий патрубок требует замены чаще, чем остальные, так как на него приходится самая большая нагрузка, что приводит к высыханию резины

Вследствие чего он может подтекать или вообще треснуть.

Что в итоге

В том случае, если водитель отметил утечки антифриза, но самостоятельно не удается обнаружить причину, тогда можно посетить сервисную станцию. Проверка на сервисе обычно представляет собой повышение давления в системе охлаждения при помощи специального оборудования, после чего система тщательно проверяется.

Также отметим, что поиск малозаметных протечек, например, незначительную течь антифриза из-под впускного коллектора, можно облегчить путем использования антифризов, в составе которых находятся специальные флуоресцентные красители. Добавим, что указанные красители имеются в продаже отдельно, так что их можно добавлять в бачок с уже имеющимся антифризом.

Напоследок еще раз следует напомнить, что в холодное время года крайне не рекомендуется доливать в антифриз обычную или дистиллированную воду в случае снижения уровня в бачке. Дело в том, что долив воды, особенно частый, может привести к тому, что рекомендуемое соотношение воды и концентрата будет нарушено, ОЖ начнет замерзать в системе. В результате значительно повышается риск серьезных повреждений системы охлаждения или даже самого двигателя.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
