Инструкция по замене, регулировке и ремонту сцепления ваз 2114

Симптомы неисправности

Выжимной подшипник сцепления сам подскажет, что его ресурс уже на пределе или он полностью вышел из строя. Потому ваша задача — следить за поведением автомобиля и своевременно реагировать на возникающие проблемы.

Признак поломки

Особенности

Нажатие педали сцепления становится тугим

Изначально это доставляет только определенный дискомфорт, поскольку приходится прикладывать большее усилие для переключения передач. Но игнорировать такое явление не стоит. Необходимо заменить подшип

С трудом включается первая и задняя передача

Это говорит о том, что ресурс подшипника постепенно заканчивается, и вам срочно следует предпринять ответные действия. Если этого не сделать, вскоре вы не сможете включить ни одну из передач на вашей КПП

Автомобиль не тянет

Наблюдается потеря эффективности, работоспособности коробки. Следовательно, не удается правильно, быстро переключить передачи. Отсюда усложняются манёвры, обгоны и банальный набор скорости

Автомобиль буксует

Это происходит сначала изредка, а потому чуть ли не при каждом переключении передач. Этот симптом явно свидетельствует о том, что машину пора отправлять на СТО или в гараж для ремонта

Старый и новый ВП

Если своевременно не заменить выжимной подшипник, в скором времени КПП откажет, сцепление не будет работать и это приведет к печальным последствиям.

Последствия износа

Если вы столкнулись с таким явлением как износ выжимного подшипника сцепления, то вы наверняка часто ездите на собственном ВАЗ 2109. Именно время и множество пройденных километров приводят к подобным поломкам.

Если вовремя не заменить подшип, это обернется следующими последствиями:

  • Любая последующая поездка может оказаться последней для автомобиля;
  • Диск сцепления перегреется, что приведет к разрушению накладки;
  • Помимо замены подшипника, придется заменить и полностью диск сцепления;
  • Не редко выходит из строя сцепление. Если вы слышите непонятный шум, идущий от системы сцепления, значит с ним беда.

Замена диска собственноручно

Сразу нужно отметить, что на переднеприводных машинах заменить диск немного сложнее, нежели на классических моделях. Помимо этого разные марки и модели авто имеют свои нюансы по извлечению и установке сцепления.
Сначала нужно ознакомиться с инструкцией и рекомендациям по самостоятельной смене сцепления. Не лишним будет консультация мастеров.

При замене сцепления на машине ВАЗ 2109 не возникает необходимости: полностью демонтировать КПП, сливать масло, снимать полностью и прочее.

Как сменить сцепление в гаражных условиях

Итак:

  • Сначала нужно вывесить переднюю часто машины на треноги.
  • Далее снимаются колёса спереди.
  • От коробки передач открепляется , он снимается с кронштейна.
  • Также от КПП нужно отсоединить трос спидометра.
  • После этого отвинчиваются крепёжные болты, которые фиксируют шаровые опоры и поворотные кулаки.
  • Далее требуется ослабить заднюю левую фиксацию продольного рычага.
  • Аккуратно отсоединяются крепёжные болты кронштейна растяжки слева, после чего рычаг разворачивается на 90 град.
  • На КПП может крепиться «масса», которую также демонтируют.
  • Отворачивается нижний защитный кожух маховика.
  • Отворачивается опора двигателя с левой стороны.
  • От кузова убирается опора двигателя, расположенная сзади, это также касается хомута привода КПП.
  • Привод снимается с КПП.
  • От двигателя откручивается крепление коробки передач.
  • С двигателя извлекается КПП, которая будет виснуть на приводах.
  • Откручивается сцепление, в некоторых случаях это корзина сцепления.
  • Заменяется выжимной подшипник.
  • При помощи удобной оправки, предназначенной для центрирования таких дисков, сменяем ведомый диск.
  • Сборка осуществляется в обратном разборке порядке.

На практике всё будет происходить не так быстро как в теории, особенно это касается новичков. Сегодня благодаря видео и фото можно произвести замену практически любой детали своими руками, при этом не обязательно обращаться к мастерам автомобильного сервиса.
Детальная инструкция поможет без проблем демонтировать и правильно закрепить диск сцепления

Важно не только чёткое следование рекомендациям, но и качество покупаемой запасной части.
Среди большого разнообразия нужно, прежде всего, понимать, что цена должна отвечать качеству

Сегодня уже не те времена, когда необходимую деталь можно было найти только у спекулянта, приобретая её втридорога на рынке или по большому блату. Тогда было больше уверенности, что качество запасной части будет 100 процентным.
Сейчас же существует масса различных комплектов сцепления на ВАЗ 2109. «Какое сцепление выбрать?» — этот вопрос становится более актуальным, нежели раньше.
Примечательно, что на ваз 2109 какое сцепление лучше можно определить и самостоятельно.

На современном рынке представлены экземпляры разных производителей, как отечественных, так и зарубежных, тем самым усложняется выбор по-настоящему качественных .

Итак, какое из сцеплений лучше купить и как не ошибиться в своём выборе?Сначала нужно разобраться, что предлагают сегодняшние производители:

Во-первых, это заводское сцепление ВИС, его ещё называют «стоковым». В принципе изделие неплохое, оно поставляется самим заводом АВТОВАЗ для сборки машин.

Отличить оригинальное сцепление от подделки несложно, достаточно лишь проверить присутствие лазерной маркировки, нанесенной на сами диски. Кроме этого можно отправить смс с кодом идентификации и получить ответное сообщение, подтверждающее уникальность и качество.

Во-вторых, есть импортная линейка изделий, сюда можно отнести сцепление VALEO, LUK, SACHS и KRAFT. Среди такого разнообразия покупателю приходится делать сложный выбор.
При выборе не рекомендуется ориентироваться по красивой упаковке и названию, поскольку может продаваться примитивная китайская подделка определённого бренда.

Замена троса сцепления lada 2108 (ваз 2108)

Сцепление Ваз 2109 состоит из корзины сцепления,нажимного диска, выжимного подшипника, лапки привода, выжимного подшипника, тросика и педали сцепления. То, что привод сцепления тросиковый,а не гидравлический, как у моделей классики, является отличительной особенностью Ваз 2109.

В моделях классики педаль сцепления при нажатии давит на поршень главного цилиндра сцепления, от которого по трубке, давление жидкости передается на рабочий цилиндр сцепления. В Ваз 2109 все проще, педаль сцепления соединена с лапкой включения сцепления через тросик. Тросик сцепления подсоединен к педали сцепления и заводится в подкапотное пространство.

Далее через регулировочную гайку натяжения тросика он подводится к лапке.

Замена тросика сцепления Ваз 2109 производится в случае его обрыва или тугого хода. Последовательность действий следующая: Отсоединяем тросик от лапки сцепления.

Затем отсоединяем тросик от педали сцепления из салона Ваз 2109.

Понять, что у Ваз 2109 оборвался тросик сцепления просто: перестанут включаться передачи на работающем двигателе. Вы нажмете педаль, попытаетесь включить первую передачу, но она не будет включаться, а будет слышен скрежет шестеренок, так как сцепление включено и крутящий момент передается на коробку передач.

Попросите кого-нибудь понажимать сцепление, а сами откройте капот и смотрите, если при нажатии и отпускании педали лапка включения сцепления не шевелится, значит порван тросик сцепления Ваз 2109 и он подлежит замене.

Необходимо ослабить натяжение тросика сцепления. Также есть другая крайность, когда тросик сцепления слишком слабо натянут и сцепления не до конца отключается.

В таком случае при включении передач будет слышен хруст шестерен. Необходимно подтянуть тросик сцепления Ваз 2109. На Главную.

Замена троса привода сцепления Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара

Инструкция по ремонту сцепления Ваз 2108, Ваз 2109, Ваз 21099 своими руками

Для удобства восприятия отсоединение троса привода от рычага сцепления ваз 2108, ваз 2109, ваз 21099 показано на коробке, снятой с автомобиля.

Раздел по ремонту трансмиссии лада 21099, сцепления, приводов колес автомобиля. Ремонт дифференциала лада 2108, вторичного и первичного вала лада 2109.,

  • Узлы трансмиссии и кпп Ваз 2108, Ваз 2109, Ваз 21099,
  • Ремонт трансмиссии Ваз 2108, Ваз 2109, Ваз 21099
  • . Ремонт сцепления, этапы снятия и установки сцепления лада 2108, регулировка сцепления ваз 21099, ваз 2108, ваз 2109.. Трос привода сцепления

www.VazClub.com

Еще статьи на эту тему:

20-02-2012, 23:53

Информация

Если порвался трос сцепления, то вы не сможете нажать на педаль, так как она проваливается в пол. Также случается, что педаль становится слишком тугой. В этих случаях рекомендуем научиться снимать, менять и регулировать трос сцепления на ВАЗ 2108, 2109, 21099 своими руками.

Вам понадобятся: новый трос сцепления, 2 ключа на 17″.

Возможные неисправности их признаки и диагностика

Для диагностики не требуется специального оборудования. Симптомы красноречивы, их сложно спутать с другими элементами. Достаточно самостоятельно прислушаться к автомобилю нажимая педаль.

Признаки неисправности выжимного подшипника:

  • свист, хруст, локализующийся в районе педали;
  • характерный стук привода на заведенном двигателе;
  • толчки при нажатии, клин педали;
  • трудное переключение передач, иногда сопровождается посторонними звуками.

Как проверить выжимной подшипник:

  • завести двигатель, включить нейтральную передачу;
  • нажать сцепление, прислушаться к посторонним шумам;
  • включить передачу, плавно отпускать педаль.

Возникновение хотя бы одного описанного симптома указывает на необходимость замены подшипника. Оттягивание процедуры грозит полным его разрушением.

Как проверить выжимной на автомобиле:

Признаки неисправности выжимного подшипника:

При диагностике помните об особенности ВП:

Стук нажатой педали не всегда говорит о неисправности. В холодную пору это нормальное явление. Ролики (шарики) изготавливаются из стали, не имеющей большого линейного расширения. Обойма отлита из металла, подвергнутого термическому воздействию. Эта разность может вызывать появление зазора, допустимого для эксплуатации.

Как заменить выжимной подшипник

Операции по замене разных видов выжимных устройств имеют схожие технологические шаги. Рассмотрим механический и гидравлическую конструкции на конкретных примерах.

Механический тип сцепления. Пошаговая инструкция.

Для наглядности возьмем автомобиль ВАЗ 2114. Перед началом разборки обеспечьте достаточное освещение КПП. Подготовьте рабочее место, инструменты.

Совет:

Операцию по снятию коробки передач рекомендуется выполнять на яме. Таким образом, обеспечивается полный доступ к КПП. Не лишней станет помощь напарника.

Фото-отчёт снятия КПП:

После снятие трансмиссии с транспортного средства, можно переходить к замене запчасти:

  1. Внимательно осмотрите внутреннюю часть колокола. Убедитесь в целостности крепления вилки. Если есть признаки ее повреждения, замените.
  2. Найдите край пружины, фиксирующей муфту. Подденьте отверткой и снимите подшипник.
  3. Очистите шлицы вала от старой смазки и грязи.
  4. Приступаем к замене детали. Смазать посадочные поверхности и вал КПП. Используйте смазку ШРУС.
  5. Надеваем новую деталь на вал. Устанавливаем фиксирующую пружину.
  6. Проверяем ход муфты по оси. Он должен быть без заеданий.
  7. Проверяем вращение роликов (шариков). В процессе не должно быть перекатов, подклинивания и других дефектов.

На этом замена завершена. Коробку передач можно ставит в обратной последовательности.

Совет:

Обязательно проверьте состояние ведущего, ведомого дисков сцепления, корзины.

Фото-отчёт замены ВП

Гидравлический тип сцепления. Пошаговая инструкция.

В качестве примера рассмотрим автомобиль Ford Focus 2. Подготовительный этап заключаются в снятии коробки передач с двигателя.

Совет:

Болты крепления коробки различаются по длине. Обязательно промаркируйте их перед откручиванием.

Фото-отчёт снятия КПП:

Замена выжимного подшипника выполняется по следующему плану:

  1. Осматриваем внутреннюю часть защитного кожуха. Масло, грязь, продукты износа фрикционных накладок удаляем и очищаем пространство.
  2. Откручиваем болты крепления корпуса запчасти. Снимаем элемент с вала КП.
  3. Очищаем посадочную поверхность от следов масла и грязи.
  4. Устанавливаем новую деталь на вал. Закручиваем болты корпуса гидромуфты.
  5. Проверяем правильность вывода переходника патрубок-штуцер.
  6. Устанавливаем трансмиссию на автомобиль согласно инструкции.

По окончанию необходимо прокачать систему гидравлического привода для удаления воздуха. Операцию рекомендуется проводить с напарником. После каждого глубокого нажатия педали, отверните выпускной штуцер и выпустите воздух. Процедуру повторить несколько раз.

Совет:

Внимательно осмотрите жидкость внутри бачка сцепления. Она не должна быть мутной, грязной. В противном случае удалите ее шприцом, залейте новую и прокачайте систему.

Фото-отчёт замены ВП

Замена и ремонт сцепления на ВАЗ 2115 своими руками

Ремонт автомобиля своими руками › Замена и ремонт сцепления ›

Некоторые виды ремонтных работ невозможно произвести в одиночку. Замена сцепления ВАЗ 2115 своими руками требует наличие помощника.

Чтобы снять сцепление необходимо демонтировать тяжёлую коробку передач. В одиночку это сделать невозможно.

Инструмент

Для замены без СТО понадобятся:

  • опоры под двигатель и коробку передач;
  • упоры для колёс;
  • ключи на 10,13,19;
  • лом или молоток;
  • домкрат;
  • 5-литровая ёмкость для масла.

Комплект сцепления на ВАЗ 2115. Все необходимые инструменты есть у большинства автовладельцев. При отсутствии чего-либо из списка можно занять у соседа.

Как заменить

Замена сцепления требует поднятия передней части Lada Samara. Прежде всего необходимо заблокировать движение задних колёс с помощью упоров.

  1. Ослабить затяжку болтов крепления колёс и поддомкратить левую сторону авто. Расстояние между передними колёсами и землёй должно быть не менее 10 см.
  2. Левую сторону поставить на опору. В целях безопасности запрещается использовать в качестве опоры кирпичи или блоки — под весом машины они могут не выдержать и разрушиться. Допускается использование деревянных пней.
  3. Поддомкратить правую сторону авто и поставить на опору.
  4. Снять колёса.
  5. Отключить аккумуляторную батарею и демонтировать из подкапотного пространства.
  6. Демонтировать воздушный фильтр.
  7. Открутить крепления стартера с помощью ключа на 13. Стартер можно снять с автомобиля, отключив провода.
  8. Отключить провод «-» от КПП.
  9. Снять защиту мотора.
  10. Отключить переключатель скоростей ключом на 13.
  11. Под КПП и мотор поставить опоры.
  12. Снять 2 подушки с КПП.
  13. Открутить болт крепления коробки к силовому агрегату.
  14. Открутить гайку со стороны салона авто с помощью торцового ключа на 19.
  15. Снять защиту маховика ключом на 10.
  16. Удалить штифты из рулевых тяг и открутить гайки.
  17. Открутить два болта с шаровых опор. Стойки будут освобождены и останутся висеть на приводах.
  18. Слить ⅓ часть масла из КПП.
  19. Достать правый ШРУС, который находится внутри. Потребуется лом или молоток.
  20. Заменить болты крепления КПП к силовому агрегату на болты нижнего рычага подвески.
  21. Снять коробку передач и переместить к левому колесу. Коробка должна лечь на поперечную тягу. Через образовавшийся промежуток между мотором и коробкой легко добраться и заменить диск сцепления, корзину, подшипник.
  22. Открутить болты, которые соединяют корзину и маховик. Для удобства снятия придвинуть коробку к двигателю.
  23. Поворачивать маховик и откручивать поочерёдно болты. Корзина должна упасть на вал.
  24. Переместить КПП в сторону.

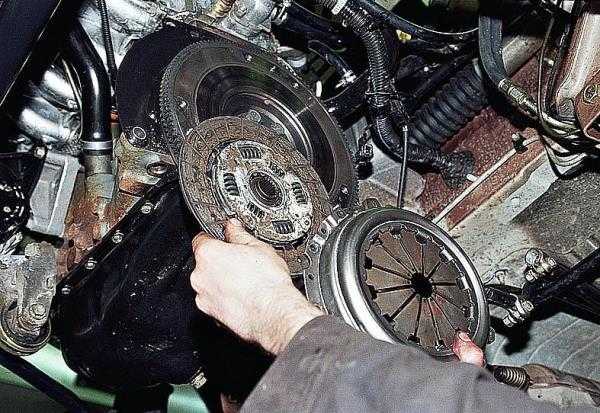

  25. Извлечь диск сцепления и коробку. Выжимной подшипник находится глубже. Его также нужно демонтировать и заменить на новый.

Все разобранные детали сложить в приготовленные коробки. После установки не должно остаться лишних.

Как установить

Меняем сцепление на ВАЗ 2115. Сначала устанавливается новый диск сцепления. Поверх диска необходимо установить корзину сцепления на маховик. Отверстия под болты должны совпасть.

Несколько болтов наживить в отверстия крепления коробки и придвинуть её к мотору. После попадания первичного вала в отверстие на ведомом диске сцепления последний болт направить с помощью отвёртки.

Корзина сцепления затягивается только после попадания первичного вала в диск через местонахождения стартера.

Дальнейшая сборка конструкции выполняется в противоположном порядке разбора.

Регулировка сцепления выполняется после полной сборки.

Какое сцепление лучше поставить

На рынке представлено много комплектов сцепления от разных производителей. Лада Самара стандартно оборудуют на заводе сцеплением компании Вазинтерсервис (ВИС). Стоимость сцепление на рынке в пределах 1 500 рублей — это самый дешёвый вариант.

Специалисты рекомендуют не экономить на сцеплении и покупаться иностранные аналоги. Большим спросом пользуются комплекты сцеплений фирмы Valeo (Валео) и Kraft Tech (Крафт). Средняя стоимость узла фирмы Valeo в пределах 3 000 рублей.

bezsto.ru

На что обратить внимание во время работы

Приведенный способ замены сцепления самый трудоемкий, поэтому некоторые автолюбители предпочитают не снимать коробку передач в процессе ремонта ВАЗ-2114. Если вы хотите попробовать такой вариант, то необходимо выкрутить крепления КПП и заменить их на шпильки, которые послужат направляющими и позволят сместить коробку немного в сторону. Таким образом вы получите доступ к сцеплению при помощи небольшого зазора. Но у этого способа есть существенный недостаток – вы не сможете очистить от грязи первичный вал. Это снизит эффект от ремонта, вы не получите желаемый результат.

Идеально, если вы максимально тщательно удалите грязь при помощи щетки или даже обработаете поверхность керосином. После такой чистки нужно потереть поверхность насухо ветошью. Только потом приступать к последующему ремонту.

Если вы меняете на автомобиле ВАЗ-2114 не запчасть в сборе, а только диски и корзину, то во время ремонта нужно оценить состояние подшипника. Для этого попробуйте прокрутить выжимной подшипник руками. Если он движется плавно, то менять эту деталь вовсе не обязательно. Обязательно поставьте новую запчасть, если во время движения выжимного подшипника вы слышите скрип и треск. В этом случае заменять только диски и корзину бесполезно, так как они быстро придут в негодность, и вам придется повторять все снова.

Выбор сцепления

Выбирая комплект сцепления, следует ориентировать не только на доступный бюджет. Сэкономив или купив подделку, вы рискуете получить еще больше проблем в будущем.

Сегодня можно выделить несколько основных производителей, сцепления которых следует покупать для ВАЗ 2109.

Производитель

Особенности

Это стоковое сцепление, которым оснащается автомобиль ВАЗ 2109 еще с завода. Если на дисках присутствует лазерная маркировка, перед вами точно не подделка. Плюс фирма позволяет отправить СМС, указав в нем код идентификации. Если это подделка, вам в ответ пришлют соответствующее уведомление. Неплохое качество, но ничего особенного про них сказать нельзя

Французский производитель, которого активно подделывают на отечественном рынке

Чтобы уличить обман, обратите внимание на стоимость и качество комплектующих. Хотя бренд из Франции, сцепы Валео могут быть произведены в Италии, Испании, Южной Корее

Хорошие по качеству компоненты, обеспечивающие плавный, легкий ход. Отлично подойдет женщинам-водителям. Если грамотно эксплуатировать сцепление, его хватит примерно на 150 тысяч километров пробега. Маховик чуть ли не вечный, а дискам не страшен перегрев в допустимых рамках

Немецкая фирма, которая отлично зарекомендовала себя на родине, а также заслужила массу хвалебных отзывов среди российских автомобилистов. Отлично гасят вибрации, а в комплекте у настоящих сцеплений Luk обязательно присутствует элемент гашения колебаний нажимного и ведомого диска

Встретить отрицательные отзывы о сцепах Крафт можно разве что от конкурентов. Внушительная часть комплектов под брендом Крафт, представленных в России, выпущены в Турции, но по немецкой лицензии. В комплект входит мягкий выжимной подшипник, который отлично ведет себя даже в условиях интенсивной эксплуатации. Маховик очень долговечный. В среднем сцепа выдерживает 150 тысяч километров пробега. Но если не щадить сцепление, то срок существенно сократится

Вне зависимости от качества выбранного комплекта, при неправильной установке или по причине грубой эксплуатации автомобиля, ресурс сцепы никак не сможет дотянуть до заявленных производителем. Потому водите свою машину соответствующим образом.

Проверка

Чтобы убедиться, что сцепление действительно нуждается в замене выжимника на ВАЗ 2114, его сперва рекомендуется проверить как следует на предмет неисправностей. Это позволит определить, действительно ли причина неполадок заключается именно в этом устройстве.

Подшипник дает возможность диску выйти из зацепления с корзиной, плюс дополнительно обеспечивает включение и отключение сцепления.

Существует два типа выжимников:

  1. Роликовые. Они работают на основе жесткой связки тяг.
  2. Гидравлические. Гидравлическая система обеспечивает передачу усилия.

Определить неисправность выжимного подшипника может даже малоопытный автовладелец. Проявляется поломка данного элемента следующим образом:

  • При движении возникают посторонние звуки, шумы;
  • Передачи переключаются сложно;
  • При совершении обгонов сцепление может полностью пропадать;
  • Появляются пробуксовки во время ускорения и пр.

Если выжимник оказался действительно неисправным, обязанность каждого автовладельца — выполнить его незамедлительную замену. Сделать это можно с помощью мастеров станций технического обслуживания, либо своими руками.

Полезные советы по замене сцепления ВАЗ 2114

Хотелось бы еще отдельно сказать, что когда вы будете покупать новый комплект для замены сцепления на своем ВАЗ 214, то обратите внимание на качество и фирму изделия. Это играет немаловажную роль, так как, купив самый дешевый комплект, вы подвергаетесь риску через некоторое время опять столкнуться с этой же проблемой

Зачастую дешевые копии очень быстро выходят из строя и не выдерживают тех нагрузок, которые предусмотрены изготовителем ВАЗ 2114. Поэтому сэкономив один раз, вы рискуете в течение короткого времени снова платить деньги за те же комплектующие. При этом следует понимать, что от качества приобретенного вами товара зависит и ваша безопасность, и окружающих. Ведь никогда не знаешь, когда та или иная деталь выйдет из строя и хорошо, если это произойдет не в момент движения и не на оживленной трассе. Поэтому, покупая комплект для замены сцепления, нужно в первую очередь думать о качестве и гарантиях производителя, а уж потом о цене. Тем более, как показывает практика, разницы в ценах в настоящее время на эти детали являются не такими уж и существенными, а вот риск сломаться в самый неподходящий момент у подделок гораздо больше.

Назначение и функции сцепления

Сцепление предназначено для обеспечения плавного начала движения автомобиля, и не менее плавного, без рывков и неестественных звуков, переключения передач во время движения. Основным отличием сцепления переднеприводных ВАЗов от классики является отсутствие гидравлической системы. Вместо нее, для воздействия на вилку сцепления ВАЗ 2109, используется трос, замена которого, в случае необходимости, осуществляется в разы быстрее, чем ремонт гидравлики.

Ремонт сцепления заключается в обнаружении неисправности, разборке узла, замене неисправных деталей новыми, обратной сборке и регулировке. Характерные признаки неисправности сцепления, при которых необходимо вмешательство:

  • сцепление ведет (не полностью выключается);
  • сцепление буксует (не полностью включается);
  • появление посторонних шумов или вибрации из места расположения сцепления при работе силового агрегата.

labavto.com

Во время вождения автомобиля любой марки могут быть слышны специфические звуки или даже скрипы, и в дальнейшем начинаются пробуксовки сцепления. Это может означать только одно: необходима замена сцепления ВАЗ 2114. В том случае, если вы решите все работы по замене доверить специалистам СТО, то, безусловно, можете быть уверены в качестве и правильности выполненных работ, но за это вам придется заплатить немалые деньги.

Сама по себе процедура замены несложна и, если внимательно изучить инструкцию, то она под силу любому автолюбителю. Производя замену в первый раз, можно пригласить знакомого, у которого есть опыт подобной работы. Это не только существенно ускорит замену, но и будет гарантией правильности выполненной работы. Сразу же скажем, что работы по замене лучше проводить на эстакаде или смотровой яме, которые предусмотрены практически во всех гаражах. Если у вас такой возможности нет, то нужно будет поднять перед авто, например с помощью кирпичей или других приспособлений.

Замена выжимного подшипника ВАЗ 2114: какой лучше поставить

Сцепление это немаловажная функция машины, поэтому обязательно нужно знать принцип работы и выжимного подшипника являющегося одной из составляющих сцепления. Эта деталь играет функцию упорного механизма, путем передачи нажимного усилия, передающегося от сцепления на ступицу ведущего диска и паук корзины.

Схема сцепления ВАЗ 2114

Проверяем выжимной подшипник

Подшипник позволяет выйти диску из сцепки с корзиной, также обеспечивает включение и выключение сцепления.

Выжимной подшипник бывает двух видов:

  1. Роликовый — функционирует благодаря жесткости связки тяг.
  2. Гидравлический — придает усилие благодаря гидросистеме.

При возникновении проблем со сцеплением водитель обязательно это узнает по соответствующим звукам во время поездки на машине, появляется сложность при переключении передач, во время совершения обгона может полностью пропасть сцепление, возможно появление пробуксовки, и другие неприятные моменты. Соответственно при возникновении любого соответствующего признака неисправности обязывает водителя провести соответствующий ремонт.

Как поменять выжимной подшипник на ВАЗ 2114

Для выполнения данной работы лучше использовать яму, подъемник или эстакаду, для удобства. Перед заменой выжимного подшипника и сцепления нужно отсоединить коробку передач.

Затем проводятся следующие действия:

  • для снятия выжимного подшипника необходимо открепить фиксаторы и после этого достать все вместе с муфтой.
  • убираем первичный вал у подшипника.
  • после полного разжатия фиксаторов достаем подшипник из муфты.
  • проводим процедуру монтажа новой модели подшипника, прежде, его проверив на качество. Если подшипник прекрасно двигается без проблем, свободно, значит он исправен.
  • муфта смазывается, и выжимной подшипник устанавливается на втулку выжимную, заранее смазанную моторным маслом, после этого закрепляется специальными фиксаторами.

Доверьте эту работу специалистам или посмотрите видео

Работа закончена. В конце закрепите на свое место коробку передач.

Признаки и причины неисправности сцепления

Сцепление ВАЗ 2108, 2109, 21099 состоит из корзины, нажимного подшипника, ведущего и ведомого диска. Основными считаются пробуксовка сцепления и неполное его выключение:

  • При неполном выключении
    (педаль нажата) наблюдается затрудненное включение передач на работающем двигателе, шумы и треск при переключении передач, большой свободный ход педали сцепления.
  • При «пробуксовке» сцепления
    (педаль отпущена) может ощущаться запах гари в салоне от горения накладок диска сцепления, ухудшится динамика автомобиля, мотор может перегреваться, увеличится расход топлива.

Чаще всего, причиной поломки сцепления ВАЗ 2109 является неправильная эксплуатация автомобиля.Например, если машина «села» в снегу, а вы продолжаете усиленно газовать, или очень любите трогаться с пробуксовкой – все это сокращает срок службы сцепления.

Кроме самого диска сцепления, может выйти из строя и – он служит для плавного включения и выключения сцепления. При предельном износе выжимного подшипника можно услышать характерный визг – это верный признак того, что подшипник нужно менять. Причиной отказа сцепления может быть также поломка в механизме его привода, например, обрыв или заедание троса привода сцепления, поломка рычажной системы, утечка жидкости из гидропривода, если сцепление гидравлическое, или другие подобные поломки в приводе.

Кстати, при замене выжимного подшипника на СТО вам могут посоветовать заменить также и диск сцепления. Обычно, если начались проблемы со сцеплением, то лучше заменить все эти детали, потому как замена сцепления весьма тяжела: необходимо . Но если кто-то хочет сэкономить на этом, то все детали сцепления можно купить и отдельно.

Для работы будет необходимо следующие:

  • ключи на 8, 10, 13, 17 мм;
  • динамометрический ключ, торцовая головка на 8 мм;
  • домкрат;
  • ёмкость для слива масла;
  • смотровая яма или подъёмник.
  • отвёртка плоская, молоток.

При снятии или установке коробки передач нельзя опирать первичный вал коробки на лепестки нажимной пружины сцепления, чтобы не повредить их.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
