Инструкция, как проверить (прозвонить) якорь стартера в домашних условиях

Как проверить якорь стартера на МЖЗ и другие неисправности

Как проверить якорь стартера мультиметром

Неотъемлемой частью любого автомобиля является пусковое устройство. Если оно функционирует хорошо, то и запуск двигателя не будет вызывать проблем, даже зимой. И напротив, если в стартере будут изъяны, мотор заводить с каждым разом будет всё труднее. Из этой статьи вы узнаете, как проверить якорь стартера в домашних условиях на межвитковое замыкание и другие неисправности.

Чем грозит неисправность якоря

Проблемы с якорем, наряду с различными пробоями, износом и распайкой относят к самым распространённым. Неисправность подобного свойства может спровоцировать полный выход из строя пускателя, что, само собой, даст предпосылки к проблемам в системе зажигания.

Следует знать, что поломки этого типа не «лечатся» сразу. Потребуется немного времени и сил, чтобы сначала точно установить причину, а затем её устранить.

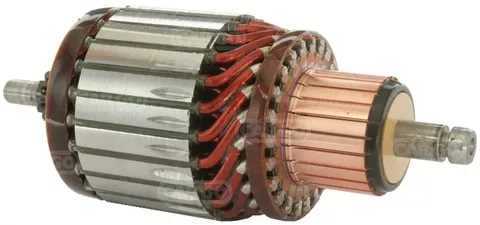

Схема якоря

Кроме того, неисправности можно полностью доверить специалистам в СТО. Они своё дело знают хорошо, но за любую операцию, какой бы простой она не была, придётся платить из своего кармана. Поэтому некоторые вещи можно и нужно научиться делать самому.

Как определить место замыкания

Если обмотки якоря коротнут, то это грозит большими проблемами. Чтобы суметь разобраться с поломкой и устранить её, потребуется внимательно осмотреть выходы.

Визуальный осмотр может дать исчерпывающие ответы. Практически каждый опытный автомобилист, да и что там – специалист, должен уметь делать оценку уже на визуальном этапе осмотре. Как не бывает дыма без огня, так и не бывает замыкания без следов гари.

После определения места возникновения замыкания, следует очистить контакты, а затем проверить сопротивление измерительным прибором, настроенным на Ом (мультиметром, например).

Изоляция проблемного участка – следующий этап работы. Хорошо поможет смесь асбеста с супер клеем, что даст составу свойство мгновенно застывать.

Если место пробоя, все же, определить не удалось, нужно воспользоваться пока что тоже простым способом. Берётся зачищенная медная проволока, которой нужно связать все ламели так, чтобы они соединились и оказывали друг на друга воздействие. Затем подаётся импульс на короткое время с целью определения слабого места. Ток можно успешно подать с помощью сварочного аппарата, воздействуя на массу и коллектор. Где будет пробивать сварочная дуга, и есть место короткого замыкания.

В крайнем случае, если опять не удалось выявить место замыкания, якорную обмотку можно перемотать целиком.

Межвитковое замыкание или МЖЗ является неисправностью якоря номер один. Определяется с помощью особого аппарата, который предназначен конкретно для этих целей. Называется ППЯ. Он представляет собой трансформатор, эффективно определяющий неисправность.

МЖЗ составляет почти половину всех неисправностей, связанных с электродвигателями (которым, по сути, и является стартер). Причины возникновения МЖЗ нужно искать в перегрузке устройства, ошибочной эксплуатации и изначальном штатном браке.

Примечательно, что неправильная эксплуатация пускового устройства грозит проникновением воды внутрь обмоток.

Как найти МЖЗ? Определить его не так и сложно, если использовать подручные средства и вышеописанный аппарат.

Вот несколько других способов определения МЖЗ якоря:

  • При работе стартера устройство нагревается неодинаково, какая-то часть, если потрогать, очень горяча;
  • Измерение нагрузки на каждую фазу токовыми клещами (очевидно, что если на одной из фаз тока больше чем на других – это проблема);
  • Прозвон обмоток тестером, что подразумевает обязательность отдельного прозвона (каждая обмотка в отдельности, что даёт возможность сверить почерпнутые значения сопротивления);
  • Проверить мегомметром, что позволит определить замыкание на корпус (одна клемма прибора прикладывается к корпусу пускателя, другая – к выходу обмоток).

ППЯ для проверки якоря

Лучшая и точнейшая проверка якоря на МЖЗ – это использование Гроувер Тестер (американское название) или по-нашему – ППЯ. Правда, уже якорь должен быть снят, а стартер разобран.

ППЯ – это трансформатор, у которого есть только первичная обмотка, а в сердечнике вырезан зазор, куда помещается якорь.

Проверка осуществляется так:

  • Якорь ставится в этот зазор;
  • Включается ППЯ в сеть 220В;
  • На якорь ставится любой отрезок металлической полоски;
  • Если кусок металла начнет вибрировать или намагничиваться, значит, в якоре имеется МЖЗ.

Не забудьте вращать якорь по всей окружности, так как МЖЗ может не быть в одной плоскости, но присутствовать в другой.

Последовательность контроля работоспособности стартера

Если при переводе ключа зажигания в положение «Старт» стартер не подает никаких признаков жизни, необходимо выполнить следующую последовательность действий:

1. Измерить мультиметром напряжение на клеммах аккумулятора. Должно быть не менее 12 Вольт для запуска двигателя. Если меньше, следует зарядить аккумуляторную батарею.

2. Далее необходимо произвести измерение качества шины «земля» автомобиля. Следует проверить контакты шины «минус АКБ» — кузов автомобиля и «минус АКБ»-корпус двигателя, собственно, стартера. Это лучше сделать, включив зажигание, и измеряя напряжения между минусом АКБ, металлическими элементами корпуса двигателя и зачищенными элементами кузова двигателя. Напряжения должны быть строго 0,0 Вольт. Если больше, возможно нарушены контакты соединений.

3. Перед проведением дальнейших действий лучше произвести компьютерную диагностику. Во многих автомобилях запуск двигателя может блокировать иммобилайзер, возможно, требуется привязка ключа. Неисправность узлов автоматической коробки переключения передач также может ввести режим запрета на запуск авто.

4. Для дальнейшей диагностики стартера требуется электрическая схема автомобиля и схема расположения реле и предохранителей. Система запуска автомобиля может быть организована одним из двух способов. В автомобилях более ранних годов выпуска напряжение на втягивающее реле стартера подавалось непосредственно с контактной группы замка зажигания. Неисправность контактной группы приводит к отсутствию напряжения, подающегося на втягивающее реле. В таком случае необходимо проверить наличие контактов по схеме подключения замка зажигания. В современных автомобилях для управления срабатыванием стартера используется реле стартера, обычно устанавливаемое в блоке реле и предохранителей в подкапотном пространстве. Необходимо проверить исправность реле, наличие на его входном контакте напряжения +12 Вольт. Можно принудительно включить стартер, замкнув контакты реле.

5. Далее переходят непосредственно к работам со стартером. Он обычно расположен в области маховика. Более удобное расположение – между двигателем и радиатором системы охлаждения. В этом случае доступ к нему упрощен. Хуже, если стартер расположен за двигателем под выпускным коллектором. В любом случае, необходимо отследить путь пролегания проводов, идущих от стартера. От него отходят два проводника: один толстый (сечение не менее 25 кв.мм.) для запуска электродвигателя и тонкий – для управления втягивающим реле.

6. В первую очередь необходимо в удобном месте зачистить тонкий проводник, подсоединить к нему провод сечением не менее 2 кв.мм. и заизолировать место соединения. Затем перевести коробку передач в нейтральное положение. После этого соединить подключенный проводник к положительной клемме заряженного АКБ. Если при этом не последует никаких действий со стороны стартера, возможны следующие варианты:

  • неисправность обмотки втягивающего реле (обрыв);
  • износ щеток электродвигателя стартера;
  • поломка ламелей коллектора;
  • обрыв обмотки якоря;
  • отсутствие контакта на разъеме тонкого провода (часто встречается, когда тонкий проводник приходит в разъем «под фишку», его иногда достаточно просто пошевелить);
  • отсутствие заземления на корпусе двигателя автомобиля (для большей уверенности можно мощным проводом соединить корпус двигателя с минусом АКБ).

7. Если втягивающее реле сработало уверенно, но электродвигатель стартера не вращается, следует проверить наличие напряжения + 12 Вольт на выходе толстого проводника. Он обычно имеет соединение «под гайку», иногда контакты подгорают и обугливаются. В таком случае следует снять и зачистить контактные зоны. Также следует проверить соединение толстого проводника в области положительной клеммы аккумуляторной батареи.

8. С помощью мультиметра можно проверить сопротивление обмотки втягивающего реле (между подсоединенным проводником и корпусом двигателя оно должно быть в пределах от 3 до 20 Ом для различных типов стартеров).

9. В случае, когда предыдущие действия не привели к положительному результату, необходимо приступить к диагностике неисправности на снятом с автомобиля стартере.

Видео — как замкнуть стартер на прямую, если он не крутит:

Как проверить бендикс

Работа бендикса стартера проверяется тоже достаточно просто. Нужно зажать корпус обгонной муфты в тиски (через мягкую прокладку, чтобы не повредить) и пробовать прокручивать его туда-сюда, он не должен вращаться в обе стороны. Проворачивается — неисправность заключается в обгонной муфте, поскольку при попытке провернуть в другую сторону, должен стопорится. Также бендикс может не входить в зацепление, и стартер будет прокручиваться вхолостую, если он попросту залег или съелись зубья. Повреждение шестерни определяется визуальным осмотром, а вот залегание можно определить лишь полностью все разобрав, и почистив редуктор от грязи, засохшей смазки внутри механизма.

Контрольная лампочка для проверки обмотки стартера

Основные признаки неисправности стартера

Несмотря на то, что стартер достаточно надежное устройство, но и он может сломаться. Некоторые поломки могут иметь идентичные с другими неисправностями симптомы, но все же общее в сбоях в работе электромотора есть.

Основные симптомы неисправностей в работе стартера:

Втягивающее реле не щелкает (не срабатывает) и якорь не вращается.

  • Разряженность АКБ (полная или частичная) или выход ее из строя;
  • Окисление клемм батареи и наконечников, к ней подключаемых;
  • Отошли клеммы или наконечники, подключаемые как к самому стартеру, так и к батарее;
  • Отсутствие контакта на клеммных болтах, спровоцированное обрывом проводов, соединяющих замок зажигания и стартер;
  • Замыкание, обрыв или пробивание на массу обмоток втягивающего реле.

При запуске электромотора и работоспособности втягивающего реле якорь крутится медленно или вообще не крутится.

  • Нарушен контакт на клеммных болтах втягивающего реле;
  • Высокое изнашивание щеток или их заклинивание;
  • Подгорание или перегрев коллекторных пластин;
  • Пробой обмотки статора, вызванное нарушением изоляции или межвитковое замыкание;
  • Нарушение изоляционного слоя плюсового держателя щеток;
  • Замыкание коллекторных пластин, спровоцированное нарушением изоляции;

Якорь запущенного стартера вращается, но коленвал не раскручивается.

  • Проскальзывание обгонной муфты;
  • Механическое повреждение устройства свободного хода (пружины буфера, подводкового колечка);
  • Вылетание вилки привода стартера или ее повреждение;
  • Затрудненность в передвижение привода по нарезке на якорном валу.

После запуска ДВС стартер продолжает работать.

  • Заклинивание вилки привода;
  • Повреждение пружинки включателя зажигания;
  • Заклинивание контактов втягивающего реле или привода стартера на якорном валу;
  • Повреждение или растяжение пружин, возвращающих втягивающее реле или обгонную муфту;
  • Заклинивание втягивающего реле;
  • Перекашивание электромагнитного двигателя, вызванное откручиванием креплений его к ДВС.

Повышенный шум при работе стартера.

  • Повышенный износ отдельных частей якоря (шеек и втулок);
  • Нарушение целостности корпуса стартера в месте расположения привода;
  • Механические повреждения в зубьях маховика или бендикса;
  • Недостаточно закрученные крепления электродвигателя;
  • Контакт якоря во время вращения с полюсом из-за ослабленного крепления последнего внутри агрегата.

Зачем нужен стартер и особенности его конструкции

Стартер (от анг. слова start – начинать) – обязательный агрегат для запуска двигателя, который принудительно вращает маховик коленвала до необходимых для самостоятельной работы оборотов.

Он является 4-х полюсным электромотором постоянного тока, берущим энергию от аккумулятора. Стартер необходим для запуска двигателя любого автотранспорта и получает питание от АКБ при поворачивании ключа в замке зажигания.

Основные компоненты стартера:

  • корпус – деталь из стали в форме цилиндра, в которой располагается обмотка и сердечники;
  • якорь – имеет форму оси и сделан из высокопрочной стали, в нем закреплены коллекторные пластины и обмотка;
  • втягивающее реле, подающее питание на стартер при повороте ключа в замке зажигания и выталкивающее бендикс;
  • щетки и щеткодержатели – подают необходимое напряжение на коллекторный узел якоря, повышая мощность мотора при раскручивании ДВС;
  • приводная шестеренка и бендикс (обгонная муфта).

Несмотря на огромный ассортимент электромоторов, существует всего два их вида, отличающихся наличием редуктора.

Самым современным вариантом электромагнитного мотора является редукторный, к главным преимуществам которого можно отнести возможность его работы даже при невысоком заряде аккумуляторной батареи и наличие постоянных магнитов, уменьшающих проблемы с обмоткой.

Главными недостатками такого агрегата являются низкая прочность шестерни и невозможность ремонта, что приводит в случае поломки к дорогостоящей покупке.

Стартеры, не содержащие в своей конструкции редуктора, прямо воздействуют на вращающую шестеренку.

Основными достоинствами такой разновидности стартера являются:

  • одновременное зацепления маховика с шестеренкой, позволяющее максимально быстро запустить ДВС;
  • прочность и продолжительная эксплуатация;
  • возможность самостоятельного устранения поломок и наличие необходимых запчастей практически в любом автомагазине;
  • практически не зависит от влияния электрического тока, что уменьшает возможность поломок.

К минусам безредукторных стартеров относятся:

  • трудности с запуском в большие морозы;
  • значительная масса агрегата;
  • высокие энергозатраты, приводящие в ряде случаев (при наличии неисправностей в системе запуска или иных узлах) к сильному разряду АКБ и невозможности запуска ДВС без подзарядки;
  • достаточно высокие цены на запчасти.

Как мы проводим диагностику стартера.

Для того чтобы провести визуальный осмотр каждой детали стартера и провести ее диагностику мы полностью разбираем агрегат.

Перед разборкой в редких случаях ставим на стенд, и только стартера которые до этого мы делали. Вопрос в том что на стенде стоит сетевой источник питания где пусковой ток примерно 800 Ампер, и если стартер где-либо замкнут и это можно вылечить, то после такого запуска он просто сгорит.

Осмотр стартера на предмет механических повреждений.

Первоначально проводится осмотр агрегата на предмет различных механических повреждений (сколов, трещин на корпусе, повреждений силовых болтов втягивающего реле).

Далее идет полная разборка агрегата на составные части для диагностики.

Проверка якоря стартера.

Якорь стартера осматривается на предмет механических или электрических повреждений. При большом износе втулок стартера (подшипников стартера) – якорь гуляет и может цепляться за обмотку статора. При этом получаются задиры и пробой изоляции обмоток статора.

Так же когда изнашиваются щетки, и пропадает плотный контакт между коллектором и щеткой, происходит образование электрической дуги, и выгорание, оплавление коллектора якоря. Так же при долгой работе стартера, или если не исправен замок зажигания, якорь крутиться,очень сильно нагревается, в следствии чего вытекает изолирующий лак. Визуально все хорошо, а по факту межвитковое замыкание или пробой изоляции.

Далее, если визуально состояние якоря не вызвало сомнений в его исправности, производится проверка на мегаомметре на сопротивление изоляции обмотки.

В заключение, якорь проверяется на межвитковое замыкание обмоток.

Проверка щеточного узла стартера.

Щеточный узел осматривается на предмет механического или электрического разрушения. Когда разваливается коллектор якоря, узел может просто заломать, скрутить без явного воздействия тока, а может быть вариант когда водитель крутит до победного, при этом коллектор, узел и щетки очень сильно нагреваются и начинают разрушаться, образуя нагары, прогары, разщепление графита щеток на слои.

Далее если узел визуально нормальный, его проверяют на мегаомметре на сопротивление изоляции.

Далее необходимо определить степень износа щеток путем визуального осмотра.

Проверка статора стартера.

Если статор на основе постоянных магнитов, то он осматривается на предмет трещин, сколов, отклеивания магнитов, и наличие каких либо металлических частей стартера, в виде примагниченных частиц.

Если статор на основе класической обмотки, то осматривается на предмет механических повреждений, оплавлений, прогаров, ржавчины, распайки. Далее проверяется на мегаомметре на сопротивление изоляции обмоток.

В мощных, больших статорах, как правило с грузовой техники, обязательно вскрывается часть изоляционного покрытия для осмотра и проверки межвитковой изоляции. Когда используют «пускачи», «тарзаны» то сила пускового тока такая, что внешне обмотка выглядит прекрасно и даже на корпус не пробивает, а внутри просто каша, провод просто сплавляется.

Проверка втягивающего реле стартера.

Визуальный осмотр на предмет механических повреждений корпуса, повреждение силовых болтов, осмотр пусковой клеммы на предмет обрыва и закисания.

Осмотр целостности задней изоляционной крышки.

Если все хорошо, то реле запускается путем подачи рабочего напряжения, проверяется работа втягивающей обмотки, удерживающей обмотки и замеряется потеря напряжения на контактах.

В реле где есть возможность снять изоляционную крышку, она снимается и контакты осматриваются на предмет образования нагаров и износа.

Проверка редуктор стартера.

Осмотр на предмет механических повреждений (срывает направляющие шлицы бендикса, лопается вал редуктора. Разваливаются планетарки, звездочки редуктора).

Проверка бендикса.

Осмотр зубчатки и направляющих шлицов, на предмет сколов и зализываний.

Проверка бендикса на срыв. Эта операция делается когда стартер уже полностью собран. Агрегат ставиться на стенд, очень крепко прикручивается. К бендиксу подводят специальную приспособу, которая мертво держит зубчатку и производится запуск. Стенд измеряет силу момента с какой давит бендикс , ну и если бендикс слабый его просто напросто срывает.

Проверка передней и задней крышек стартера.

Проверяются втулки или подшипники на предмет износа и люфта. Смотрится посадочное место под втулку или подшипник на голове (она же купол или передняя крышка) стартера.

Производится проверка посадочных мест под втулку или подшипник задней крышки стартера.

Производится осмотр крепежных отверстий, поскольку их тоже разбивает от вибрации или недостаточной затяжки болтов.

Третий этап

  1. Закручиваем гайку на верхний силовой болт
  2. К нему присоединяем плюс от АКБ
  3. Одновременно замыкаем управляющий контакт включения втягивающего реле с плюсовым проводом

В этом момент должно сработать реле, выскочить бендикс и замкнуться «пятаки» силовых болтов, запуститься электродвигатель. Если все это произошло и якорь крутиться с большой частотой – все хорошо, стартер исправен.

Реклама:

Неисправности

Обрыв цепи обмоток втягивающего – бендикс будет судорожно ходить в обоих направлениях, реле «жужжать».

Не вращается якорь электродвигателя – нет контакта на «пятаках» силовых болтов или повреждена силовая пластина подвижного контакта втягивающего. Возможны причины неисправностей электрической части двигателя, рассмотренные во втором этапе.

Видеоурок как провести диагностику стартеру снятого с авто:

Реклама:

Последовательность диагностики

Первым делом рекомендуется сразу обращать внимание на состояние щеток, проводки. Нагар на токоведущих частях говорит о ненормальных режимах работы двигателя

Сами токосъемники должны быть ровными, без сколов и трещин. Царапины также приводят к искрению, что для обмоток двигателя губительно.

У стиральных машинок часто ротор перекашивается, из-за этого происходит скол или поломка ламелей. Управляющая плата постоянно отслеживает положение ротора через датчик Холла или тахогенератор, добавляя или уменьшая приложенное на рабочую обмотку напряжение. Отсюда появляется сильный шум при вращении, искрение, нарушение режимов работы при отжиме.

Такое явление можно заметить только при отжиме, а режим стирки проходит стабильно. Диагностика работы машинки не всегда проходит через анализ состояния электрической части. Механика может быть причиной неправильной работы. Без нагрузки двигатель может крутиться вполне равномерно и стабильно набирать обороты.

Проверка стартера с помощью аккумулятора

Прежде чем обращаться в автосервис, покупать новый агрегат или запчасти на него необходимо попробовать самостоятельно проверить его работоспособность. При должном подходе возможно самостоятельное выявление неполадок.

В первую очередь, при возникновении подозрений на сбои в работоспособности пускового устройства необходимо проверить контакты на клеммах АКБ и стартера, их прикрученность и наличие окисления, заряженность батареи, так как во многих случаях проблемой в запуске ДВС являются вышеперечисленные факторы.

Простым способом проверки на исправность электросети является замыкание отверткой клеммных болтов электродвигателя, перед этой процедурой необходимо поставить автомобиль на нейтральную скорость (или передвинуть рычаг селектора в режим паркинг или нейтраль).

Если стартер запустил двигатель, следует искать неисправность в электрической цепи. В противном случае следует снять агрегат, отсоединив все крепления от двигателя и сняв клеммы и другие провода.

Как проверить Бендикс

После снятия электродвигателя необходимо осмотреть бендикс (шестерня в самом конце), при наличии повышенного износа зубьев, трещин в нем – его следует заменить.

Бендикс должен проворачиваться только в одну сторону, в противном случае его придется заменить. Подключив агрегат к АКБ исправность бендикса вряд ли получиться диагностировать, так как он может крутиться, но с недостаточной для запуска ДВС силой.

Как проверить Втягивающее реле

При повороте ключа зажигания должен раздаваться щелчок, свидетельствующий о втягивании якоря и зацеплении бендикса.

Перед проверкой исправности стартера необходимо жестко закрепить (или в тисках, предварительно его обмотав толстым слоем ткани, или при помощи сильного помощника, который будет удерживать агрегат), так как при его пуске может возникнуть очень сильный рывок.

Необходимо подключить плюс от батареи к плюсу на стартера, а минус с АКБ – к корпусу агрегата. Если узел исправен, то должен быть быстрый и резкий щелчок и выдвинется бендикс и начнет крутиться.

При отсутствии щелчка и движения обгонной муфты необходимо заменить втягивающее реле. При отключении питания от АКБ бендикс должен втянуться.

Как проверить Якорь и Щётки

Для проверки щеток и якоря потребуется мультиметр или 12-ти вольтовая лампочка. Проверка лампочкой заключается в подключении ее контактов к массе и щеткодержателю при подключенном стартере к АКБ. Загорание лампочки сообщает о высоком износе щеток.

При проверке мультиметром проводится идентичное подключение контактов, только результаты замера сопротивления должны стремиться к бесконечности, в ином случае идет замыкание на массу.

Проверить якорь можно только разобрав электродвигатель. Помимо проведения визуального осмотра на наличие окисления, следов замыкания, повышенного износа, для проверки якоря потребуются специальный прибор ППЯ (прибор проверки якорей) – для проверки межвиткового замыкания.

Сложность диагностики неисправностей якоря, равно как и его ремонт, потребует обращения к профильным специалистам, но чтобы избежать лишних расходов необходимо проверить все остальные части агрегата.

Как проверить Обмотку стартера

Для проверки обмотки электродвигателя потребуется мультиметр или лампочка. Провода контрольной лампочки подключаются выводом обмотки и корпусом стартера. Если лампочка загорелась, то налицо пробой в обмотке.

Таким же подключением проверяется сопротивление обмотки, для чего мультиметр необходимо перевести в соответствующий режим. Среднее показание исправной обмотки будет составлять 10кОм.

Стартер является важнейшим элементом автомобиля, и его неисправности сразу дадут о себе знать или невозможностью запуска машины или трудностями с ним.

Данный узел является весьма надежным, но и с ним случаются неполадки. Некоторые из них легко определить самостоятельно, а для выявления других потребуется специальная аппаратура, которая имеется только у узкопрофильных специалистов.

Рекомендуем посмотреть:

  • Как проверить стартер мультиметром на замыкание
  • Проверка реле зарядки ваз 2107
  • Можно ли проверить стартер зарядным устройством
  • Проверка стартера мультиметром видео
  • Почему не запускается стартер
  • Как проверить стартер не ставя на машину

МЖЗ

Межвитковое замыкание или МЖЗ является неисправностью якоря номер один. Определяется с помощью особого аппарата, который предназначен конкретно для этих целей. Называется ППЯ. Он представляет собой трансформатор, эффективно определяющий неисправность.

МЖЗ составляет почти половину всех неисправностей, связанных с электродвигателями (которым, по сути, и является стартер). Причины возникновения МЖЗ нужно искать в перегрузке устройства, ошибочной эксплуатации и изначальном штатном браке.

Примечательно, что неправильная эксплуатация пускового устройства грозит проникновением воды внутрь обмоток.

Как найти МЖЗ? Определить его не так и сложно, если использовать подручные средства и вышеописанный аппарат.

Вот несколько других способов определения МЖЗ якоря:

  • При работе стартера устройство нагревается неодинаково, какая-то часть, если потрогать, очень горяча;
  • Измерение нагрузки на каждую фазу токовыми клещами (очевидно, что если на одной из фаз тока больше чем на других – это проблема);
  • Прозвон обмоток тестером, что подразумевает обязательность отдельного прозвона (каждая обмотка в отдельности, что даёт возможность сверить почерпнутые значения сопротивления);
  • Проверить мегомметром, что позволит определить замыкание на корпус (одна клемма прибора прикладывается к корпусу пускателя, другая – к выходу обмоток).

ППЯ для проверки якоря

Лучшая и точнейшая проверка якоря на МЖЗ – это использование Гроувер Тестер (американское название) или по-нашему – ППЯ. Правда, уже якорь должен быть снят, а стартер разобран.

ППЯ – это трансформатор, у которого есть только первичная обмотка, а в сердечнике вырезан зазор, куда помещается якорь.

Проверка осуществляется так:

  • Якорь ставится в этот зазор;
  • Включается ППЯ в сеть 220В;
  • На якорь ставится любой отрезок металлической полоски;
  • Если кусок металла начнет вибрировать или намагничиваться, значит, в якоре имеется МЖЗ.

Не забудьте вращать якорь по всей окружности, так как МЖЗ может не быть в одной плоскости, но присутствовать в другой.

Что в итоге

Как видно, приведенная выше информация позволяет разобраться в том, как проверить стартер своими руками в условиях гаража. При этом нет необходимости иметь специальное оборудование. Зачастую контрольной лампы, мультиметра и заряженной АКБ вполне достаточно.

Это значит, что лучше отдать стартер проверенным специалистам, которые отдельно проведут углубленную диагностику, после чего устранят имеющиеся неисправности и вернут стартеру полную работоспособность.

Стартер щелкает и/или жужжит, но мотор не крутится. Главные причины поломок стартера, диагностика и устранение неисправностей своими руками.

Почему стартер может не работать после поврота ключа в замке зажигания. Основные причины неисправностей стартера: бендикс, тяговое реле, щетки, обмотка.

Устройство стартера двигателя автомобиля, принцип работы. Распространенные неисправности: стартер не крутит, не отключается после запуска двигателя и т.д.

Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы.

Что делать, если стартер крутит, при этом двигатель не схавтывает. Проверка системы питания, зажигания, электронного управления ДВС и т.д. Рекомендации.

Навесное оборудование автомобильного двигателя внутреннего сгорания: что входит в список данного оборудования, а также что значит «двигатель без навесного».

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
