Как заменить реле стартера нива шевроле

Иммобилайзер

Пожалуй, одна из самых подлых систем, доставляющая проблемы владельцам Kia Rio уже через год. Выглядит это так: стартер крутит, но машина не заводится. Запуск авто происходит на 5-7 раз. Иногда машина заводится с первого раза, но проблема повторяется вновь. Может быть, села батарейка в ключе зажигания? Меняем, но машина вновь не заводится. В чем причина? Нужно смотреть в сторону иммобилайзера. Для начала проверить контакты на блок. Часто окисляются контакты клемм, либо внутрь попадает влага. Чистим, сушим, смотрим результат.

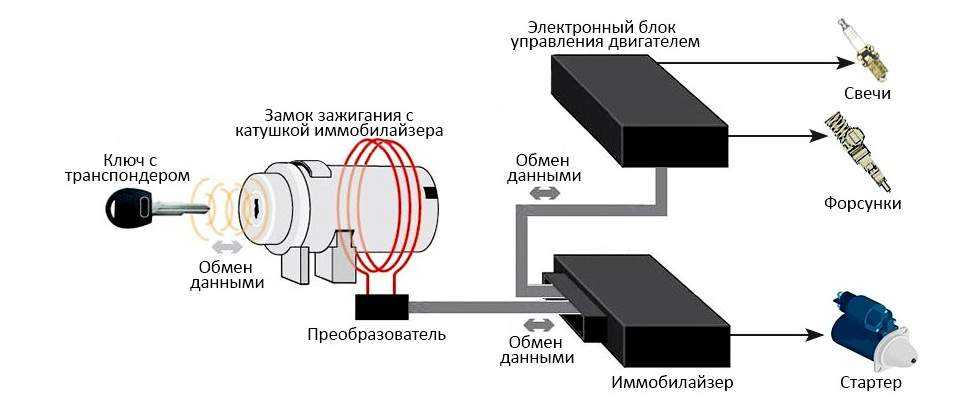

Схема работы иммобилайзера

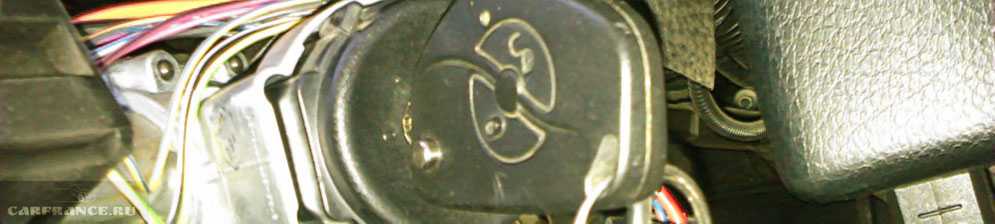

Если все по-прежнему – осматриваем антенну. Чистим контакты. Если иммобилайзер не откликается – меняем антенну на новую. Если в машине был установлен обходчик иммобилайзера, обязательно проверяем его. Часто причина именно в обходчике – замена его решает проблему навсегда.

Вариант первый – АКБ

Возможно это один из самых распространённых видов неисправностей такого рода. Суть его заключается просто в разряженной, либо неработоспособной аккумуляторной батарее. Определить разряженную просто:

  • если щёлкает втягивающее реле, но стартер не крутит, при этом гаснут лампы на приборной панели – виновник аккумулятор;
  • когда происходит серия щелчков, при этом лампы также ощутимо притухают – то, как и в предыдущем случае, виновна аккумуляторная батарея;
  • если вообще ничего не происходит, то также возможно разряжен аккумулятор – необходимо проверить его другими нагрузками (к примеру — включить фары).

Если причиной является АКБ, то, казалось бы, всё просто – достаточно её зарядить (или прикурить) и можно отправляться в путь. Но не всё так элементарно, ведь невыясненная причина, которая вызвала следствие в виде неуспешного запуска – вызовет то же самое следствие ещё раз. Потому стоит разобраться – от чего батарея разрядилась.

Всё элементарно, если был попросту где-либо оставлен включенным свет, или другой потребитель. Но если всё было выключено – то необходимо проверить качество работы генератора, а также исправность самой батареи.

Проверка реле стартера на Шевроле Нива – пошаговая инструкция

Чтобы понять, что ваше реле больше не работает, нужно обратить внимание на следующее:

  • если под капотом жужжит, мотор запустился, но двигатель не прекращает вращаться;
  • если стартер работает, но мотор не запускается;
  • если стартер щелкает и не запускается.

При таких признаках деталь нужно менять, но чтобы удостовериться, что поломка именно в реле, следует его прежде проверить.

Сначала устройство необходимо вынуть из панели приборов и замкнуть контакты, которые находятся на задней стенке. Если приложить кусочек металла или проволоку, цепь замкнется, и ток направится к стартеру. Если стартер будет работать, то поломка заключается в реле. А если стартер срабатывает, а реле запускается, то поломка в стартере.

Как видим, реле стартера несложно найти в том случае, если необходимо устранить неисправность.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Расположение и электросхема

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки. Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком. Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции. На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения. На крышке основного блока маркировка предохранителей отсутствует.

Для автомобилей выпущенных до 2009 года

На машинах первых лет выпуска применялся монтажный блок от легкового автомобиля ВАЗ 2110 (2110-3722010-01), рассчитанный на 8 реле и 20 предохранителей. Дополнительно в устройстве предусмотрено три штатных места для запасных плавких вставок.


Блок Шеви Нивы 2006 года (схема перевернута)

Расшифровка предохранителей

В блоке располагаются предохранители для малонагруженных цепей автомобиля. Например, именно там установлен 25-амперный предохранитель вентилятора печки (позиция F18) и 20-амперная вставка моторов для привода щеток дворников (номер F9).


Назначение предохранителей на Нива Шевроле 2007 года

Описание реле

В основном блоке установлены реле, отвечающие за функционирование следующего электрооборудования:

Номер Назначение
К1 Опциональное реле для контроля целостности ламп машины. На большинстве машин вместо него с завода установлены перемычки
К2 Предназначено для запуска системы очистки ветрового стекла
К3 Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля
К4 и К5 Активация ближнего и дальнего света соответственно
К6 Вспомогательные цепи (система вентиляции, очистка заднего стекла)
К7 Обогрев поверхности стекла на задней двери
К8 Резерв

К нижней части основного блока устанавливаются еще несколько реле.

В машинах 2008 года выпуска это реле:

  • включения противотуманных фар спереди и сзади;
  • запуска моторов стеклоподъемников;
  • активации предупредительного сигнала;
  • запуска стартера.

В зависимости от комплектации, их может быть больше или меньше.

Для автомобилей выпущенных с 2009 года

На машинах Нива Шевроле после рестайлинга 2009 года применяется блок несколько иной конфигурации (2123-3722010).

Блок Шевроле Нива 2010 года

На новых блоках изменилось назначение предохранителей.


Назначение предохранителей на Нива Шевроле 2012 года

Расшифровка реле

Номер Назначение
К1 Предназначено для запуска системы очистки ветрового стекла.
К2 Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля.
К3 и К4 Активация ближнего и дальнего света соответственно.
К5 Вспомогательные цепи (система вентиляции, очистка заднего стекла).
К6 и К7 Обогрев поверхности стекла на задней двери.
К8 Резерв.

В блоке дополнительных реле добавлена деталь для включения системы обогрева сидений.

Блок предохранителей системы управления двигателем

В разъемах данного блока КСУД могут располагаться пять реле и пять предохранителей, в том числе 15-амперная защитная вставка топливного насоса. Само управление насосом подачи топлива осуществляется отдельным реле, установленным в этом же устройстве. В блоке размещены многие важные элементы защиты электроцепей автомобиля. Например, при выходе из строя реле вентиляторов, система охлаждения не сможет полноценно охлаждать двигатель.


Схема блока


Назначение предохранителей


Назначение реле

Причины, почему не заводится Lada 4×4 (стартер не крутит)

Возможная неисправность Диагностика Способ решения
АКБ разряжен Стартер щелкает, но не крутит. Напряжение на выводах АКБ при включенных потребителях менее 12 В Зарядить или заменить АКБ
Окисление клемм АКБ или плохое соединение Стартер щелкает, но не крутит. При включении стартера напряжение на его выводах падает намного больше, чем на выводах АКБ Зачистить контакты, смазать вазелином и хорошо затянуть
Проблемы в проводке тягового (втягивающего) реле стартера, контакты зажигания 30 и 50 не замыкаются. При повороте ключа нет щелчка под капотом (реле не срабатывает). Проверить наличие напряжения на управляющем контакте втягивающего реле Зачистить контакты, смазать вазелином и хорошо затянуть. Заменить замок зажигания
Втягивающее реле стартера неисправно. При повороте ключа нет щелчка под капотом (реле не срабатывает), но на управляющем контакте втягивающего реле есть 12 В. Стартер крутиться при замыкании отверткой. Не крутит стартер только на горячую (когда двигатель прогрет) Заменить втягивающее реле стартера
Окислены контакты втягивающего реле, плохой контакт «масса» При повороте ключа есть щелчок под капотом, но стартер не крутит. Проверьте омметром сопротивление цепи «АКБ — стартер», а такжепровод «массы». Если цепи исправны, снимите стартер и проверьте работу его реле Зачистить контакты, смазать вазелином и хорошо затянуть. Заменить втягивающее реле
Обрыв или замыкание в удерживающей обмотке втягивающего реле При включении стартера из-под капота раздается треск. Напряжение на АКБ в пределах нормы. Реле проверяется омметром или по его чрезмерному нагреву Заменить втягивающее реле стартера
Обгорание коллектора стартера, зависание щеток или их сильный износ Стартер не крутится или крутится медленно. На снятом стартере проверьте усилие прижатия щеток к коллектору, их остаточную высоту, износ коллектора Отремонтируйте стартер. При сильном износе коллектора замените стартер
Обрыв или замыкание в обмотке якоря стартера Стартера не крутится или крутится медленно. Исправность обмотки проверяется омметром или по потемнению изоляции Заменить стартер
Пробуксовка муфты свободного хода Стартера крутится, но маховик неподвижен Замените муфту или стартер
Зубчатый венец проворачивается на маховике Стартер крутится, а маховик и коленвал неподвижны. Есть визг, вой со стороны картера сцепления Замените маховик
Двигатель или навесные агрегаты заклинило Проверить вращение коленвала, шкивы генератора, насоса охлаждающей жидкости и насоса гидроусилителя руля Выполнить ремонт двигателя или его навесных агрегатов
Повреждены шестерня привода стартера или зубья венца маховика Визуальный осмотр после снятия стартера Отремонтируйте или замените стартер, замените маховик

А вы сталкивались с проблемой запуска двигателя, когда стартер не крутит? В чем была причина вашей неисправности? Напомним, другие инструкции по ремонту и эксплуатации Lada 4×4 можно найти в этой категории или по содержанию.

Ключевые слова: стартер 4х4 | двигатель 4х4 | система зажигания 4х4 | система питания 4х4 | ЭСУД 4х4

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

Состояние дорог, внешние условия в нашей стране таковы, что многих людям необходим автомобиль с повышенной проходимостью. Отличным вариантом, который сочетает в себе невысокую цену и хорошее качество считается Шевроле Нива

При эксплуатации этой машины отдельное внимание необходимо уделять стартеру, правилам его использования и ремонта

 28 январь 2016  LadaOnline    150 630

Часто владельцы внедорожника ВАЗ 2121 или 2131 сталкиваются с проблемами, связанными с запуском двигателя. Например, при повороте ключа зажигания стартер не крутит. Рассмотрим возможные проблемы стартера Lada 4×4 и способы их решения.

Если автомобиль никак не реагирует на поворот ключа, нужно последовательно проверять приборы в следующем порядке.

Почему не крутит стартер?

Что делать, если машина не может завестись, при этом стартер не реагирует, щелкает, но не крутит и не схватывает? Почему не получается запустить мотор при повороте ключа, каковы причины неисправности? Одной из основных причин, по которой устройство не выключается, является отсутствие питания механизма. Возможно, это свидетельствует об отсутствии необходимого уровня напряжения в сети, что связано с разрядом аккумуляторной батареи. Если АКБ полностью разряжена или отключена, механизм не будет показывать признаков жизни.

Автомобильный стартер в разрезе

Если при повороте ключа стартер не щелкает, двигатель не запускается, то в первую очередь нужно проверить качество подключения кабелей аккумулятора. Возможно, провода аккумулятора не отсоединены от клемм, а просто окислились.

Если это так, то не стоит поднимать панику, нужно просто выполнить такие действия:

  • сначала нужно выключить аккумулятор и отключить от него клеммы;
  • используя наждачную бумагу, необходимо обработать внутренние части клемм аккумулятора, также потребуется произвести очистку контактов батареи;
  • после этого нужно проверить, насколько заряжен аккумулятор — для этого используется зарядное устройство;
  • далее, необходимо произвести диагностику целостности кабелей, а именно провода, предназначенного для питания стартера;
  • выполнив эти действия, клеммы аккумулятора нужно зафиксировать наиболее прочно, чтобы впоследствии они не отсоединились.

Зачастую одной из основных причин, почему стартер не крутит, при этом щелкает, является полностью разряженная батарея. Если с ключа не получается запустить ДВС, механизм может реагировать и демонстрировать некоторые признаки жизни. В частности, когда вы начнете поворачивать ключ, вы можете услышать тот характерный и мощный щелчок либо же механизм сможет прокрутить ДВС, но только один раз. Чтобы решить проблему на моторе бензин или дизель, попробуйте зарядить батарею — возможно, после этого силовой агрегат заведется.

Составные элементы механизма

Каждый автолюбитель знает, для чего в автомобиле нужен генератор — это устройство позволяет передавать напряжение на бортовую сеть и батарею.

Благодаря такой работе осуществляется дополнительный заряд АКБ, однако не стоит полагаться только на генератор, поскольку он не сможет полностью зарядить батарею:

  • в ходе заряда АКБ должен быть в спокойном состоянии;
  • когда работает генератор, на аккумулятор возлагает дополнительная нагрузка;
  • при движении АКБ в слабом режиме;
  • в любом случае, работа генератора позволит только частично возобновить уровень заряда батареи, потраченный на старт мотора.

Соответственно, если батарея разряжена полностью, рассчитывать только на ее заряд от генератора не стоит. Наиболее оптимальным вариантом будет зарядка устройства с помощью прибора ЗУ. Как показывает практика, в основном стартер не срабатывает, щелкает, но не крутит и не заводится мотор именно из-за АКБ. Однако в некоторых случаях бывает такое, что проблема обусловлена некорректной работой системы старта ДВС. При этом сам стартер может издавать нехарактерные для его работы звуки.

Окисление контактов АКБ

Если это так, и машина не заводится именно по этой причине, то вам придется потратить больше времени на ее выявление.

Ниже приведен список основных поломок, из-за которых не заводится дизель или бензиновый двигатель:

  1. Механизм мог отключить или периодически выключаться из-за того, что в сети случилось короткое замыкание. В результате этого могла сгореть одна из обмоток — таким образом, механизм даже может задымиться. Кроме того, характерным симптомом для этой поломки является неприятных запах гари в проводке.
  2. Выход из строя втягивающего реле. Это может привести к нарушению работы бендикса. Сам механизм отказывается контактировать с силовым агрегатом.
  3. Произошло истирание зубов бендикса, соответственно, этот компонент не может сработать и завести агрегат в результате отсутствия контактов.
  4. Произошла поломка в работе электрической схемы непосредственно стартера. Мог перегореть один из проводов либо выйти из строя один из контактов (автор видео — NazipovValera).

Ремонт агрегата

Как утверждают специалисты, срок службы стартера оставляет до 6 лет. Если данный узел на протяжении нескольких лет регулярно эксплуатировался и перестал работать, тогда его следует тщательно проверить. Независимо от причины поломки, в первую очередь, что необходимо сделать, это провести визуальный осмотр на выявление видимых неполадок.

Следует тщательно осмотреть контакты, так как часто стартер перестает работать именно из-за них. Нестабильный заряд также может стать причиной отказа стартера крутится, поэтому нужно попробовать несколько раз завести автомобиль.

Но даже если авто завелось, не стоит полагать, что поломка разрешилась сама по себе. Рано или поздно машина перестанет заводиться и решать поломку нужно будет радикальным способом. Простая замена стартера не всегда может решить проблему.

Чтобы снять деталь для последующей разборки нужно:

  1. Отсоединить клеммы и демонтировать аккумулятор.
  2. Снять защитный щиток под двигателем.
  3. Открутить все гайки, которые фиксируют провода стартера.
  4. Выкрутить болты, которые соединяют стартер с картером.
  5. Вытянуть стартер.
  6. Открутить гайки, снять реле с крышки.
  7. Отвернуть болты, убрать крышки, после чего достать ротор.

Замена втулок

Чтобы заменить втулки следует повысить зазор, образуемый между валом и опорой. Причиной часто является неправильное расположение из-за чего ротор касается пластины на статоре. Дефект решается методом замены детали.

  1. Нужно выбить фронтальную опору и извлечь заднюю втулку. Это можно сделать специальным съемником или методом высверливания.
  2. Новые детали необходимо установить, используя мягкие оправки. Ни в коем случае нельзя перекашивать изделия или прилагать излишние усилия.
  3. Перед установкой втулки советуется погрузит в моторное масло на несколько минут для пропитки пористого материала.

Замена щеток

Данные элементы выполняют подачу напряжения на ротор, а точнее его обмотку.

Инструкция по замене щеток:

  1. Демонтируйте крышку.
  2. Открутите винты в количестве 4 штук, которые крепят щетки.
  3. Заменить элементы новыми.
  4. Очистить полость от переработки.

Ремонт реле

Данный узел необходим для движения шестерни по ротору. Расположен элемент на корпусе агрегата.

Сначала проверяется управляющее реле. Винт крепления детали следует хорошенько затянуть, чтобы проверить, нет ли окиси на проводе и пластинах.

Чтобы проверить реле нужно замкнуть привод напрямую. Узел необходимо заменить новым в случае вращения ротора.

Если узел исправен сопротивление на катушках составляет 75 — 55 Ом. Если оно не соответствует этим показателям, то их необходимо поменять, так как ремонту они не подлежат.

Сборка и установка

Чтобы собрать агрегат необходимо выполнять те же действия, только в обратной последовательности. Правильно установите шплинты и штопорные кольца, которые предусмотрены в конструкции некоторых элементов. Проверьте узел на работоспособность.

Неисправности электрической части

В первую очередь для всех типов и моделей автомобилей стоит обратить внимание на аккумуляторную батарею – она может быть изношена или просто разрядиться.
Намочился или пришел в негодность стартер.
Клеммы могли окислиться, что привело к плохому контакту аккумулятора.
Неисправности часто бывают из-за дефектов свечей зажигания, которые возникают при использовании некачественного топлива. Также свечи могли попросту износиться, образовывая большой зазор.
Еще одной причиной является перегорание предохранителя.
Поломка реле зажигания.
Возможно, что был оторван провод, питающий стартер или инжектор.
Иммобилайзер не работает.

АКБ, проводка, клеммы

Как правило, щелчки реле говорят о работоспособности данного устройства. Когда реле щелкает, но стартер не крутит – машина не заводится чаще всего по причине того, что стартеру недостаточно электрического тока для того, чтобы раскрутить коленчатый вал. Если бы питание на стартер совсем не подавалось, то мы бы не услышали никаких щелчков.

Чаще всего подобная ситуация возникает из-за банальной разряженности аккумулятора (или просто низком уровне его заряда). Выявить данную неполадку не сложно, если при повороте ключа зажигания щелкает втягивающее реле, а на панели приборов гаснут лампы, то проблема именно в батарее.

Следующая по частоте возникновения причина неработоспособности стартера заключается в повреждении массового провода, идущего на двигатель, либо в его плохом контакте. Если присутствует не один щелчок, а целая серия, вероятно, проблема именно в этом.

А если слышен лишь один щелчок, то проблему стоит искать в контактах стартера, а точнее его реле. Питание стартера обеспечивается силой тока примерно в 200 ампер, однако вследствие плохого контакта в каком-либо месте сила тока может достигать гораздо меньших значений. Его может быть достаточно для срабатывания втягивающего реле, но для обеспечения раскрутки коленчатого вала такой силы тока будет мало.

В некоторых случаях контакты реле стартера могут подгореть, как следствие – отсутствует искра, необходимая для обеспечения корректной работы стартера. Собственно, щелчок не является характерным признаком исправности реле стартера, он лишь говорит о том, что сердечник реле втягивается, но удерживающая обмотка иногда не может его зафиксировать.

В первую очередь следует попробовать запустить стартер принудительно, а не от бортовой системы автомобиля. На втягивающем реле стартера имеются три контакта, два из них большего размера, а третий несколько меньше. Необходимо замкнуть два больших контакта при помощи отвертки. Если в данном случае стартер начал вращаться – виновато втягивающее реле. Как правило, его необходимо либо полностью заменить, либо зачистить его контакты.

Смотрим видео, где автор рассказывает, что делать, если стартер не крутит, и как замкнуть контакты стартера:

Также советуем почитать статью об основных причинах, из-за которых стартер крутит, но не схватывает двигатель, и как исправить данную проблему.

Неполадки в электрической цепи

  • В первую очередь это относится к аккумуляторной батарее, она может разрядиться или вовсе выйти из строя. Если вы сомневаетесь в надёжности, следует показать её в специализированную мастерскую, где она полностью будет проверена.
  • Плохие контакты на клеммах АКБ. Эту неполадку легко обнаружить и устранить своими руками, лучше всего очистить их при помощи наждачной бумаги, и промазать специальной токопроводящей смазкой.
  • Есть неполадки в стартере, они могут быть из-за неполадок как внутри устройства, так из-за выхода из строя проводки. Для проверки, также необходимо показать его специалистам.
  • Дефект в работе свечей, который мог возникнуть из-за некачественного топлива, либо их продолжительной эксплуатации.
  • Перегорание одного из предохранителей, которые отвечают за ту или иную цепь.
  • Выход из строя реле, в первую очередь это относится к реле зажигания.
  • Перегорание или обрыв провода, которые выходят от аккумуляторной батареи, стартера или инжектора.
  • Проблемы с сигнализацией или иммобилайзером. Именно эти цепи становятся частой причиной неисправностей в зажигании.
