Замена передних тормозных дисков и колодок шкода октавия

Устройство и функции

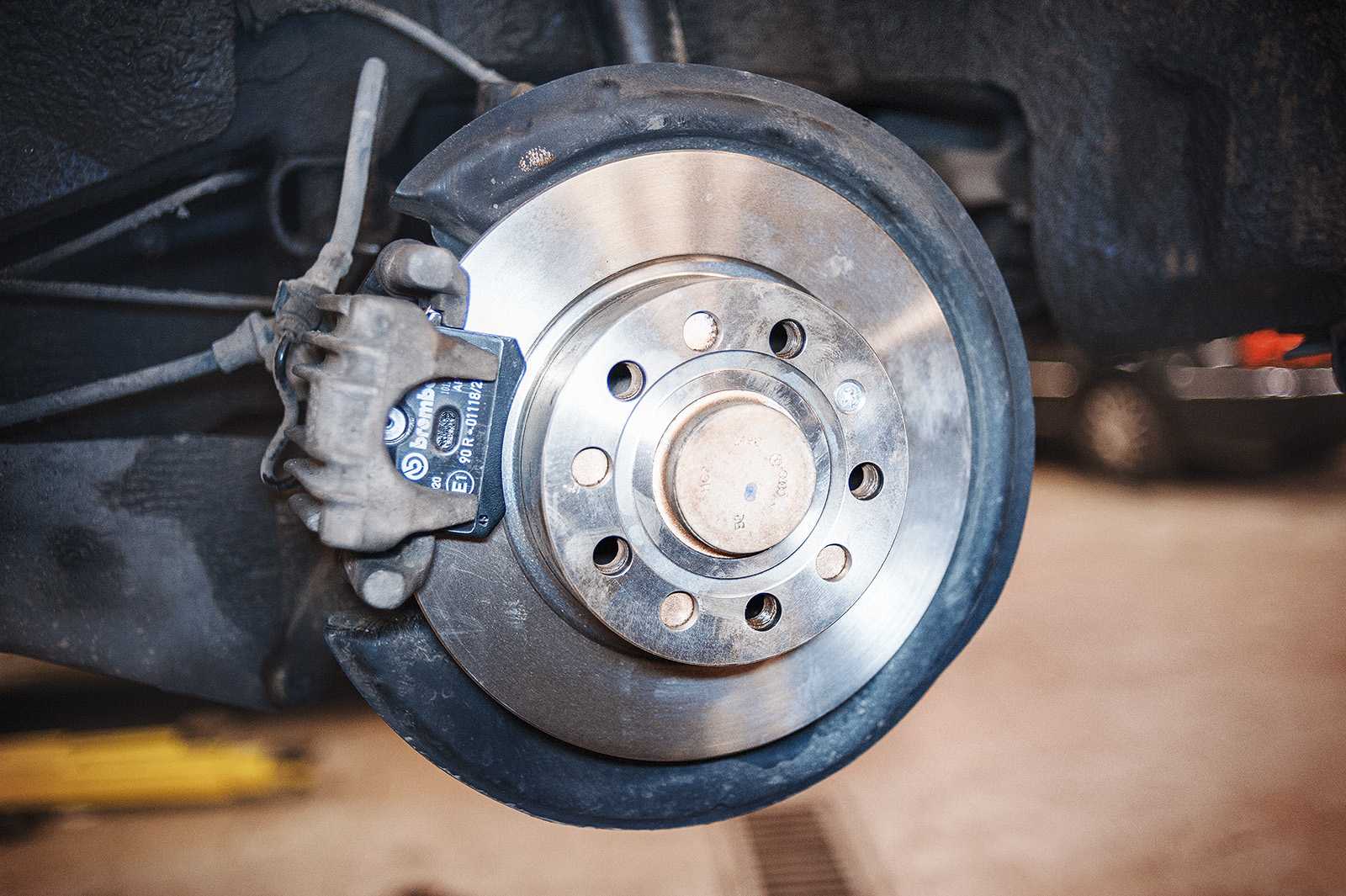

На автомобилях Шкода Октавия А5 используются дисковые тормоза на передней и задней оси, по две колодки на каждом колесе. Эти элементы считаются расходным материалом и не отличаются сложным устройством. Конструкция представляет собой площадку, на которой закреплена накладка из специального фрикционного материала. Соприкасаясь с тормозным диском, колодка замедляет скорость движения автомобиля.

Так выглядит полный комплект колодок с датчиком для Шкода Октавиа А5

Стоит обратить внимание, что Октавия второго поколения (А5) оснащается тормозными дисками определённой модели, которые не имеют вариантов аналогичной замены. Многие владельцы сталкиваются с проблемой выбора колодок по каталожным номерам

Однако всё не так сложно, размеры одинаковы и у аналогов, подобрать подходящие можно по артикулам, если нет возможности приобрести оригинальные комплектующие.

  • Задние — 1K0698451J.
  • Передние — 1K0698151F.

Принцип их действия классический, основан на гидравлическом приводе и вакуумном усилителе, за счёт которых поршень прижимает колодки к диску.

Классификация тормозных систем автомобиля

Тормозная система автомобиля состоит из нескольких видов механизмов, каждый из которых выполняет определенные функции.

Одни из них взаимосвязаны между собой, другие могут выполнять несколько функций одновременно.

Но в целом, тормозная система включает в себя такие их виды:

  • Рабочий механизм;
  • Стояночный;
  • Запасной;
  • Вспомогательные.

Рабочий тормоз является основным.

Именно при помощи него осуществляется замедление движения вплоть до полной остановки во время движения.

Управляется он за счет педали, установленной в салоне. Нажимая на нее ногой с разным усилием, водитель регулирует скорость замедления автомобиля.

Для исключения повышения оборотов силовой установки с одновременным замедлением, управление педалями акселератора и тормоза осуществляется одной ногой — правой. То есть, водитель либо управляет мотором, либо тормозами.

Стояночный тормоз.

Предназначен для обездвиживания автомобиля во время стоянки и предотвращения самовольного его передвижения.

Организована работа этого типа тормозов так, что при стоянке водитель блокирует вращение колес.

Для этого также можно задействовать трансмиссию автомобиля (включенная передача не дает свободно вращаться колесам), но при постановке машины под уклоном трансмиссия не всегда может удержать автомобиль.

Используя же трансмиссию в паре со стояночным тормозом, можно достаточно эффективно обездвижить автомобиль, особенно если ручник послаблен и «не держит» автомобиль.

Дополнительно ручной тормоз является вспомогательным средством при начале движения на подъем.

Поскольку водитель не может одновременно управлять двумя педалями – газом и тормозом, то высока вероятность, что при попытке тронуться с места на подъем автомобиль откатиться назад.

В случае же использования ручника, машину можно удерживать, пока двигатель не сможет сдвинуть авто с места, а после тормоз отпустить, тем самым исключив вероятность отката назад.

Запасной тормоз.

Реализуется далеко не на всех автомобилях. Предназначен он для обеспечения торможения автомобиля в случае отказа рабочего механизма.

Может быть реализован как отдельная автономная система, воздействующая на тормозные механизмы колес, или же запасной тормоз может быть частью контура рабочей системы.

Зачастую этот тип на легковые авто не устанавливается, а его роль выполняется стояночный тормоз.

Вспомогательные механизмы.

Встречаются на грузовых автомобилях и позволяют разгрузить рабочий тормоз при движении на затяжных спусках.

Также к вспомогательным механизмам относятся контуры системы, отвечающие за срабатывание тормозных механизмов прицепов.

Когда менять

Как такового срока замены не существует, всё зависит от степени износа. Производитель указывает, что толщина накладок с фрикционным материалом не должна быть менее 1,7 мм, в противном случае требуется незамедлительная замена. Впрочем, необязательно измерять толщину оставшегося фрикционного материала с помощью линейки. На автомобилях Шкода Октавия А5 с 2008 года устанавливается специальный датчик. Он указывает на критический износ тормозных колодок соответствующей индикацией на приборной панели и примерным указанием оставшихся километров, которые ещё можно проехать без замены. Передние и задние тормозные колодки не подлежат ремонту или восстановлению.

На собственном опыте убедился, что есть некоторые недалёкие народные умельцы, которые вместо того чтобы поменять изношенные детали, подкладывают под суппорт металлические пластинки или что-нибудь подобное, особенно когда на фоне изношенной колодки подклинивает и сам суппорт (не может прижать как следует). Не спорю, колодка прижимается и датчик не ругается, но ведь толщина колодки не становится больше, а на большой скорости подкладки могут вылететь и как следствие тормоза не смогут справиться со своей задачей при экстренном торможении.

Защита от подделок

Как быть уверенным, что вы не купили подделку. Тем более, что обнаружение этого факта может быть сопряжено с весьма неприятными последствиями уже на трассе. Существует много способов защиты продукции от подделки. Это специальные знаки на упаковке и руководство по установке, благодаря которым подделку можно выделить при визуальном осмотре, но самым продвинутым способом защитить продукт является уникальный код товара. Это никогда не повторяющийся набор букв и цифр, вроде того каким защищаются программные продукты.

Именно таким кодом защищаются товары крупных производителей автозапчастей. Можно взять два абсолютно одинаковые набора тормозных колодок одного производителя и сравнить коды на их упаковках, последние четыре символа на одной и той же партии товара должны быть разными. Если такой возможности нет, проверить уникальный код можно на сайте компании, производящей товар.

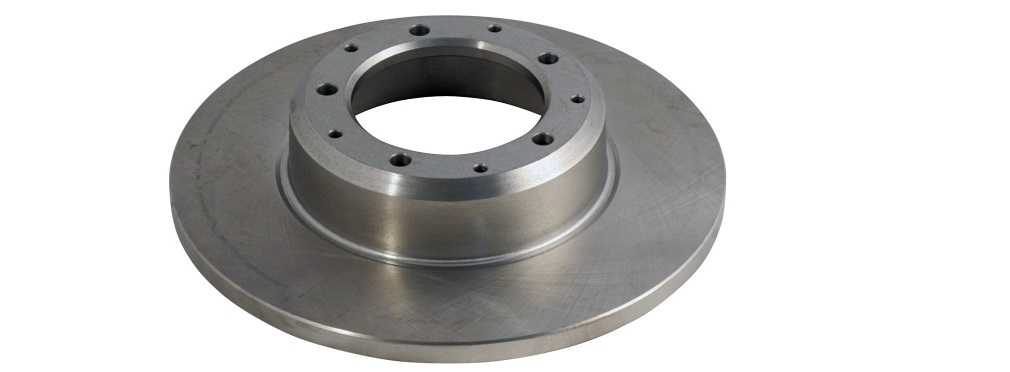

Тормозные диски на УАЗ Патриот

Автомобиль УАЗ Патриот – машина относительно недорогая. Дисковые тормоза присутствуют только на передней оси. В силу относительно малой скорости, но большой нагрузки необходимо контролировать состояние всех узлов машины. Особенно это касается тормозной системы. При стачивании тормозных дисков всего на 2 мм необходимо осуществлять их замену.

Использование автомобиля всегда подразумевает определенную опасность. Избежать аварии возможно путем постоянного контроля за состоянием всех узлов. Толщина тормозных дисков UAZ Patriot составляет ровно 25 мм. Необходимо контролировать данный параметр постоянно. Только так можно избежать неравномерного износа колодок, а также проблем при остановке, увеличения тормозного пути.

Величина минимальной толщины при которой рекомендуется выполнить замену – 23 мм. Установлены требования и к торцевому биению. На уровне 0.12 мм. Если хотя бы один из параметров не соответствует нормам – необходимо заменить диск. Диаметр его составляет 300 мм. На рынке представлен обширный выбор аналогов от различных брендов.

Но перед приобретением нужно обязательно измерить габаритные размеры. Погрешность даже в 1 мм не позволит установить деталь на место. Перед походом в магазин нужно «вооружиться» штангенциркулем. Лучшее решение – взять образец детали с собой. Цена зависит в первую очередь от производителя. Дороже всего обходится именно оригинал.

Ресурс таковой детали обычно на порядок больше, чем аналогов. Что и оправдывает высокую стоимость. В то же время некоторые аналоги по своему качеству не хуже, чем оригиналы. Например, хорошо себя зарекомендовали ATE. Присутствует несколько различных модификаций дисков на UAZ. Цена зависит от ряда факторов:

  • качестве сплава;
  • что входит в состав.

Обычно диски, изготовленные из чугуна малой плотности, обходятся дешевле всего. В то же время при высокой твердости металла детали её ресурс больше на порядок. Всю информацию об этом обычно можно получить на сайт производителя. Вместе с заменой дисков желательно также установить новые колодки.

Выбор дисков

Тормозной диск оказывает прямое воздействие на управляемость авто и на длину тормозного пути. В экстренной ситуации диск мгновенно блокирует вращение колеса

Поэтому важно, чтобы диски отвечали международным стандартам, имели высокое качество и соответствовали условиям вождения

Тормозные диски Skoda Octavia A7, подобно всем моделям данной линейки для массового покупателя, представляют собой единую литую конструкцию из чугуна. Состоят из ротора и центральной части, с помощью которой монтируются к ступице колеса. На Шкодах устанавливаются диски двух видов: вентилируемые и невентилируемые. Каждый вид имеет свои недостатки и преимущества.

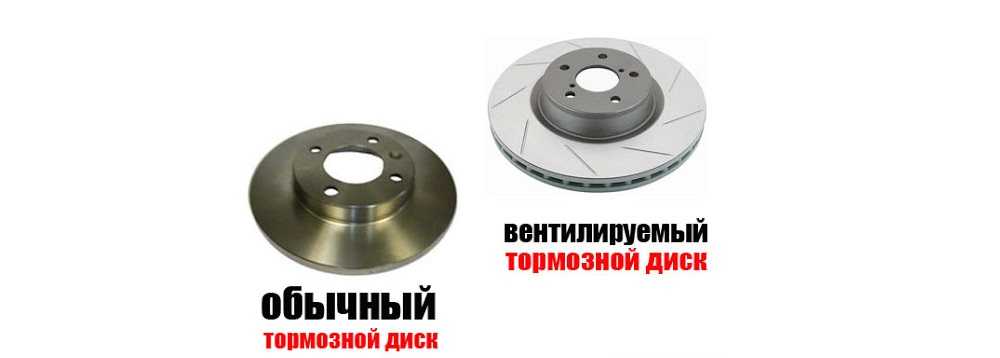

Виды тормозных дисков для Шкода Октавия А7

Вентилируемые

Состоят из двух пластин, между которыми оставлена полость. Она имеет перемычки, которые соединяют пластины и служат крыльчаткой для поглощения тепла.

Вентилируемые тормозные диски Октавия А7, из-за наличия отверстий, не перегреваются, однако они менее прочны. Небольшая толщина металла также ограничивает срок службы вентилируемых дисков. Они изнашиваются быстрее, однако способствуют более эффективному торможению. Подходят для перемещения в условиях города.

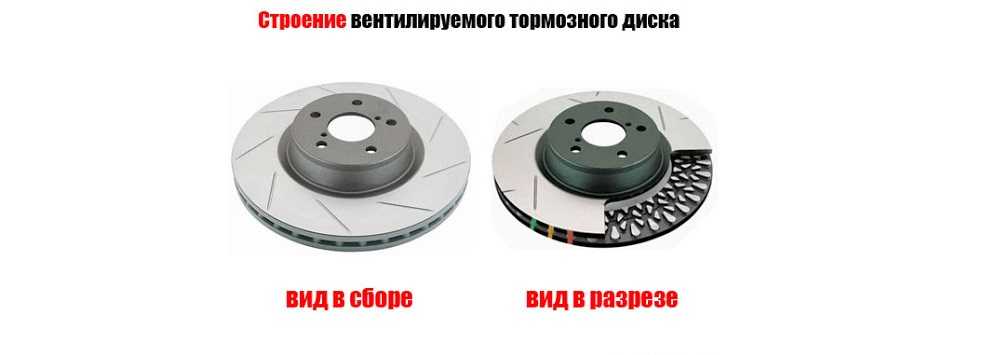

Строение вентилируемых тормозных дисков для Шкода Октавия А7

Невентилируемые

Представляют собой цельную пластину без отверстий. Просты в конструкции, стоят недорого, имеют продолжительный ресурс, однако более требовательны к условиям эксплуатации:

  • не терпят перегрева: при увеличении температуры пластина расширяется;
  • ротор при этом соприкасается с колодкой;
  • машина теряет траекторию, колесо притормаживает;
  • суппорт перегревается, поршень заклинивается;
  • диск покрывается черным налетом, ощущается запах перегретого металла.

При выборе тормозных дисков Шкода А7 нужно реально свою манеру вождения: если вы предпочитаете агрессивный стиль, лучше выбрать перфорированные, вентилируемые. Для езды за городом и аккуратном вождении подойдут невентилируемые.

Внешний вид невентилируемых тормозных дисков для Шкода Октавия А7

В каких случаях вступает в работу система АБС?

АБС вступает в работу в случае блокировки колес, ведь у блокируемых колес сцепление с дорогой намного ниже, чем у колеса, котящегося по дороге. В этом случае у блокируемого колеса управление и тормозные силы не контролируемые. АБС выполняет функцию контроля работы колеса. АБС регулирует сцепление шин с покрытием за счет передачи тормозных усилий таким образом, чтобы степень проскальзывания колес с дорогой составляла от 15 до 20%.

Устройство системы АБС и работа системы АБС

1) Главный тормозной цилиндр;

2) Модуль АБС

3) Выпускной электромагнитный клапан

4) Тормозной суппорт

5) Впускной электромагнитный клапан

6) Аккумулятор давления

7) Электродвигатель насоса

8) Насос

9) Амортизационная камера

Работа системы АБС заключается в следующем

1)    Во время обычного торможения клапаны системы АБС не задействованы и необходимое усилие торможение контролирует водитель с помощью педали тормоза;

2) Во время торможения с проскальзыванием с возможностью блокировки включается система АБС.

Современные системы АБС имеют возможность регулировать усилия торможения отдельно для каждого колеса. При приближенности колеса к блокировке система АБС начинает удерживать давление. Клапаны  начинают отсекать суппорт колеса от главного тормозного цилиндра – что обеспечивает постоянное независимое давление на рабочие поршни независимо от усилия нажатия на педаль.

Если проскальзывание колеса становится более 20%, происходит спад давления, которое регулирует насос, сбрасывая тормозную жидкость из суппорта в главный цилиндр.

Если проскальзывание колеса становится ниже 20%, система АБС повышает давление при помощи открытия клапанов.

Монтаж ЗДТ на Приору

Необходимо демонтировать задние барабанные тормоза. Если у вас возникают сложности, то можете обратиться к руководству по обслуживанию автомобиля Лада Приора. Аккуратно снимите ступицу с рычага еще в сборе. Тормоза на Приору с АБС снимают, предварительно демонтировав специальный датчик с обоймой с несущего щита. Проведите разъединение разъема и подготовьте для монтажа необходимые запчасти вместе с крепежом АБС датчика.

Проведите чистку контроллера давления, его запчастей, шейки спускового кольца диска и оси ступицы. Наличие грязи на покрытии может сказаться на неправильной балансировке. Раскрутите винт, который удерживает скобки троса, и выньте его.

Установка новых тормозов

2 этап

Приступайте к монтажу специальной переходной пластины, кожуха с защитой от грязи и оси ступицы. Необходимо соединить переходную пластину с кожухом прямо посередине балки и оси ступицы. Нет нужды снимать ступицу с оси. Болты крепятся на фланцы посредством винтов с гроверами. Болты необходимо затягивать при помощи динамометрического ключа, который призван регулировать момент затяжки. Он должен составлять 5,6 кгс/см. В случае если затяжка будет меньше, чем нужно, это со временем приведет к деформации или даже полному разрушению дисков, осложнив отвинчивание болтов.

3 этап (тормоза на Приору с АБС)

Закрепите дистанционную шайбу датчика из пластика размером 9 мм. Устанавливайте кронштейн АБС и необходимый для его работы датчик при помощи штатного крепления и винтов. Установите датчик АБС в спусковой разъем и соедините его. Проверьте, не задевает ли датчик покрытие ротора, для этого нужно просто прокрутить диск. Необходимо, чтобы зазор был около 1 мм.

4 этап

На переходную пластину проводится установка направляющей суппортной скобы при помощи винтов с гроверами и шайб. Затяжной момент должен составлять 5,6 кгс/см.

5 этап

Закрепите тормозной диск на ступицу при помощи двух направляющих стержней и приступайте к монтажу суппорта. Его необходимо устанавливать штуцером кверху. Смажьте болты стержней клеем, вденьте первый в пройму и как следует затяните. Проведите регуляцию цилиндра и прикрепите тормозные колодки. Затяните второй болт с учетом момента затяжки в 2,5 кгс/см.

6 этап

Нанесите смазку на пружину троса ручника и вденьте его в пройму скобы. Прикрепите скобу и трос к балке посредством винтового хомута, отсоединив его перед этим и вдев в саму скобу.

7 этап

Необходимо отсоединить трос от ручника и снять грязезащитный кожух. Выньте трос из суппорта и демонтируйте его, отвинтив крепежные метизы. Цилиндр тормоза нужно аккуратно подвести, прокрутив посредством ключа и проверив таким образом, свободно ли проходят колодки между суппортом и тормозным диском. Стоит приглядеться, попадает ли выступ на колодке в проем на поршне суппорта. Проденьте трос в пройму держателя и закрепите защитный чехол из резины.

Петля троса надевается на триггер привода ручника. Тормозной шланг крепится параллельно поверхности фланца рычага балки, при помощи гидравлического стержня в суппорт завинчивается наконечник шланга.

Установленный агрегат

8 этап

В завершение необходимо соединить тормозную магистраль. Прогните тормозную трубку таким образом, чтобы наконечник смог расположиться у отверстия скобы троса ручника. Вденьте наконечник шланга в проем скобы, скрепите с ним тормозную трубку и надежно зафиксируйте конструкцию.

Процесс замены передних тормозных дисков и колодок

Ставим машину на домкрат и снимаем сначала левое колесо. С задней стороны суппорта, кстати, у меня они FS III, снимаем 2 заглушки с резиновых втулок, сверху и снизу.

Берем шестигранник на 7 – редкий ключ, продаётся в магазине автоинструментов, покупал я его на авторынке на Ушинского, были разные варианты исполнения, но я взял со встроенной головкой под трещотку. Откручиваем направляющие штифты (направляющие пальцы суппорта).

Расшатываем суппорт и снимаем его вместе с колодками, я вставил между колодками мощную отвертку и давил на неё от диска. Вытаскиваем из него колодки. Отсоединяем разъем датчика износа колодок, отверткой надавливаем на защёлку и тянем его на себя. Подвязываем суппорт к пружине, чтобы не мешал

Осторожно, не повредите тормозной шланг!

Далее нужно открутить болт крепления тормозного диска (звездочку), для этого берём «Торкс» 30 и откручиваем болт

Внимание, держите инструмент строго перпендикулярно тормозному диску и посильнее прижимайте его, иначе можно сорвать зубчики на шляпке болта и тогда придётся высверливать болт!. Теперь собираем всё обратно с новыми запчастями

Устанавливаем новый тормозной диск, колёсные болты я использовал как направляющие, чтобы совпало отверстие под болт, закручиваем болт

Теперь собираем всё обратно с новыми запчастями. Устанавливаем новый тормозной диск, колёсные болты я использовал как направляющие, чтобы совпало отверстие под болт, закручиваем болт.

Из суппорта вытаскиваем старые втулки и направляющие штифты, надавливаем на них и пропихиваем внутрь, с обратной стороны тянем и достаем их. Ставим новые, предварительно смазав штифты.

Открываем тормозной бачёк и с помощью специального инструмента (можно чем-нибудь другим) вдавливаем тормозной поршень в цилиндр. Передние тормозные поршни очень хорошо вдавливаются, к тому же их не нужно крутить, в отличие от задних! Про замену задних колодок вы можете почитать в статье: Замена задних тормозных колодок (дисковые тормоза)

Устанавливаем новые тормозные колодки, вдавливаем металлические защелки, та, которая с датчиком устанавливается в поршень, а другая в суппорт. Подключаем датчик износа тормозных колодок

Устанавливаем суппорт на место,  закручиваем направляющие штифты и закрываем их новыми заглушками.

Ставим колесо на место.
Замена переднего тормозного диска и колодок на правой стороне делается аналогично, только там нет датчика износа колодок. После того как всё поменяли, не забудьте закрыть тормозной бачёк!

Напоследок. Поменял колодки — пищат

Эта проблема довольно распространенная. Причем не только среди желающих купить «хорошие» колодки за низкую цену. Причин скрипа тормозов может быть несколько и порою сложно определить их происхождение. Но все же это возможно.

Причина 1. Если вы все же не прислушались к нам и купили, что попалось под руку (или при виде привлекательного ценника), не удивляйтесь, когда колодки заскрипят. Это может быть или подделка, или просто некачественная колодка. Можно ли устранить скрип? В этом случае вряд ли.

Причина 2. Несовместимость тормозных колодок и тормозного диска. Если вы поставили керамические колодки на родные тормозные диски, которым уже не один год, появление скрипа вам почти гарантировано. И не только в случае с керамическими. Покупая новые колодки, лучше заранее поинтересоваться на специализированной СТО и/или на форумах, насколько совместимы те или иные колодки с родными дисками. Если меняете в сборе с дисками — подобрать их путем логических рассуждений. Зачастую, дабы не рисковать, лучше брать колодки и диски не просто одной фирмы, а еще и одной версии. В данном случае вероятность появления посторонних звуков минимальна. Но, скажем, любители заряженных авто могут возразить, что нередко одна фирма может выпускать хорошие колодки, другая — отличные диски. Да, но об этом тоже лучше интересовать у тех, кто уже экспериментировал и сравнивать характеристики и предназначение колодок и дисков.

Причина 3. Скрип может быть поначалу (после замены или сразу после покупки авто). В этом случае не спешите бежать на сервис, в автосалон или в магазин. Попробуйте 1000-1500 км обкатать тормоза по вышеуказанным рекомендациям. Если изначально вы не «убивали» новые тормоза, скрип должен пропасть. Если нет — значит, колодки и диски несовместимы по составу использованных материалов. Не помогла обкатка — попробуйте, разогнавшись до 80-100 км/ч (на пустой дороге, а не в городе или на оживленной трассе), резко надавить на педаль тормоза. Подобные упражнения нередко помогают. Впрочем, может быть и еще одна причина. Точнее, даже «причинка» — автомобиль долго стоял или в тормоза набилась грязь (песок, мусор и пр.). В этом случае нужно просто «прокачать» тормоза прерывистыми нажатиями на педаль.

Виды тормозных колодок

Стандартные безасбестовые тормозные колодки Тормозные колодки, в зависимости от материала фрикционных накладок, подразделяются на следующие виды:

  • асбестовые;
  • безасбестовые;
  • органические.

Первые очень вредны для организма, поэтому чтобы поменять такие колодки, нужно соблюдать все меры безопасности.

В безасбестовых колодках роль армирующего компонента могут выполнять стальная вата, медная стружка и другие элементы. Стоимость и качество колодок будут зависеть от их составляющих элементов.

Наилучшими тормозными свойствами обладают колодки, сделанные на основе органических волокон, но и стоимость их будет высока.

Принцип работы дисковых тормозов

Тормозной механизм с плавающей скобой. 1 – тормозной диск; 2 – тормозные колодки; 3 – поршень; 4 – рабочий тормозной цилиндр (суппорт)

Дисковый тормозной механизм, как и любой другой тормоз, предназначен для изменения скорости движения автомобиля.

Пошаговая схема работы дисковых тормозов:

  1. При нажатии водителем на педаль тормоза, создает давление в тормозных трубках.
  2. Для механизма с фиксированной скобой: давление жидкости воздействует на поршни рабочих тормозных цилиндров с обоих сторон тормозного диска, которые, в свою очередь, прижимают к нему колодки. Для механизма с плавающей скобой: давление жидкости воздействует на поршень и корпус суппорта одновременно, заставляя последний перемещаться и прижимать колодку к диску с другой стороны.
  3. Диск, зажатый между двумя колодками, уменьшает скорость за счет силы трения. А это, в свою очередь, приводит к торможению автомобиля.
  4. После того, как водитель отпустит педаль тормоза, давление пропадает. Поршень возвращается в исходное положение за счет упругих свойств уплотнительной манжеты, а колодки отводятся с помощью небольшой вибрации диска в процессе движения.

Обслуживание тормозных дисков и колодок

Износ и замена дисков

Износ тормозных дисков напрямую связан со стилем вождения автомобилиста. Степень износа определяется не только километражем, но и ездой по плохим дорогам. Также на степень износа тормозных дисков влияет их качество.

Минимально допустимая толщина тормозного диска зависит от марки и модели транспортного средства.

Основными факторами, указывающими на то, что передние или задние тормозные диски необходимо менять, являются:

  • биение дисков при торможении;
  • механические повреждения;
  • увеличение тормозного пути;
  • снижение уровня рабочей жидкости.

Износ и замена колодок

Износ тормозных колодок, прежде всего, зависит от качества фрикционного материала. Немаловажную роль играет и стиль вождения. Чем интенсивнее будет торможение, тем сильнее износ.

Передние колодки изнашиваются быстрее задних за счет того, что при торможении они испытывают основную нагрузку. При замене колодок лучше менять их одновременно на обоих колесах, будь-то задние или передние.

Неравномерно могут изнашиваться и колодки, установленные на одну ось. Это зависит от исправности рабочих цилиндров. Если последние неисправны, то они сдавливают колодки неравномерно. Разница в толщине накладок в 1,5-2 мм может говорить о неравномерном износе колодок.

Существует несколько способов, позволяющих понять, нужно ли менять тормозные колодки:

  1. Визуальный, основанный на проверке толщины фрикционной накладки. На износ указывает толщина накладки в 2-3 мм.
  2. Механический, при котором колодки оснащаются специальными металлическими пластинками. Последние по мере истирания накладок начинают соприкасаться с тормозными дисками, из-за чего скрипят дисковые тормоза. Причиной скрипа тормозов является истирание накладки до 2-2,5 мм.
  3. Электронный, при котором используются колодки с датчиком износа. Как только фрикционная накладка сотрется до датчика, его сердечник соприкоснется с тормозным диском, электрическая цепь замкнется и загорится индикатор на приборной панели.

Принцип работы стояночного тормоза

Как и в рабочей системе, стояночный тормоз состоит из двух составляющих – привода и исполнительного механизма.

Зачастую в стояночном тормозе используется механический тип привода, который обладает простотой конструкции и надежность.

В качестве исполнительных механизмов обычно используются барабанные тормоза, для чего в их конструкцию добавлены специальные рычаги.

Весь привод состоит из храпового механизма, установленного в салоне связанного с тросом, тянущимся под автомобилем к тормозным механизмам, где он соединяется с рычагами.

Принцип работы очень прост: поднимая рычаг в салоне, водитель задействует храповой механизм, исключающий самовольное опускание ручника.

В результате этого действия, водитель тянет трос, а тот в свою очередь обеспечивает перемещение рычага, который разводит колодки, прижимая их к барабану.

Для растормаживания водитель нажимает клавишу на рычаге, тем самым выводя из зацепления собачку из храпового механизма. Это позволяет опустить рычаг и привести весь механизм в исходное положение.

Недостатком такого привода ручного тормоза является надобность в периодическом регулирования натяжения троса. Также трос со временем может перепреть, и его придется менять.

В современных системах ручного тормоза применяются электрические приводы. Причем некоторые из них даже используются в качестве исполнительного механизма дисковые тормоза.

Также такой тип стояночного тормоза может блокировать не колеса, а трансмиссию.

Суть такого типа привода сводится к тому, что в рабочие механизмы устанавливаются электродвигатели, которые и воздействуют на колодки.

Но такие приводы считаются конструктивно сложными, что значительно повышает вероятность их поломки. Поэтому они пока не получили широкого распространения.

Многие автопроизводители продолжают отдавать предпочтение простому и дешевому тросовому ручному тормозу.

Как работают тормоза в автомобиле

Картинка описание: Когда ваша нога нажимает педаль тормоза, тормозная жидкость в тормозной системе выжимается из узкого цилиндра в более широкий цилиндр. Эта система известна как гидравлическая система. Это позволяет значительно увеличить силу тормозного вашего усилия.

Теория…

Представьте себе, сколько вам нужно сил, чтобы остановить быстроходную машину. Простое нажатие педали тормоза не создало бы достаточной силы, чтобы активировать все четыре тормоза так, чтобы быстро остановить ваш автомобиль. Вот почему тормоза используют гидравлику: систему заполненных тормозной жидкостью трубок, которые и увеличивают ваше тормозное усилие. Также благодаря гидравлике тормозные усилия могут передаваться легко из одного места в другое за короткий срок.

Когда вы нажимаете на педаль тормоза, ваша нога, по сути, перемещает рычаг, который заставляет сдвинуть поршень в длинном узком тормозном цилиндре (главный тормозной цилиндр), который в свою очередь начинает двигать гидравлическую жидкость (тормозная жидкость) в сторону узкой трубки расположенной на конце тормозного цилиндра.

К этой трубке, как правило, подключены такого же диаметра трубки, идущие на каждый тормоз автомобиля. Далее тормозная жидкость по узким трубкам попадает в более объемные цилиндры, расположенные на колесах.

Поскольку тормозные цилиндры, расположенные на каждом колесе, намного больше, чем цилиндр, расположенный в тормозной системе сразу после педали тормоза, сила, которую вы изначально применили к педали тормоза, значительно увеличивается. В результате эта сила и сжимает тормозные колодки в каждом тормозе колеса.

На практике…

  1. 1. Ваша нога нажимает на педаль тормоза.
  1. 2. Когда педаль движется вниз, она толкает рычаг, который соединен с поршнем главного тормозного цилиндра.
  1. 3. Рычаг толкает поршень (синий на картинке) в узкий цилиндр, который заполнен гидравлической тормозной жидкостью (обозначена красным цветом). Когда поршень перемещается в цилиндре, он сжимает тормозную жидкость и толкает ее в узкое отверстие, расположенное в конце цилиндра, к которому подсоединена трубка. Это происходит примерно так же, как ручной насос выжимает воздух из цилиндра в тонкий шланг.
  1. 4. В результате образовавшегося давления тормозная жидкость попадает в длинную тормозную магистраль, состоящую из тормозных трубок, которые подходят к каждому колесу. В результате нагнетенного давления главным тормозным цилиндром, тормозная жидкость в итоге достигает каждого колеса.
  1. 5. Далее жидкость под давлением попадает в тормозные цилиндры, расположенные в колесах, которые имеют больший размер, чем главный тормозной цилиндр (цилиндр в колесе обозначен, синим цветом).
  1. 6. Когда жидкость попадает в тормозной цилиндр, имеющий больший объем по сравнению с главным тормозным цилиндром, то сильно увеличивается тормозное усилие из-за разницы объемов цилиндров в тормозной системе.
  1. 7. В результате увеличенного давления жидкости поршень в тормозном цилиндре колеса зажимает тормозную колодку, прижимая ее к тормозному диску / барабану.
  1. 8. В результате трения тормозной колодки и тормозного диска начинается замедление колесного диска, что в конечном итоге и останавливает машину.

Наш простой пример показывает основной принцип работы гидравлической тормозной системы; на практике все немного сложнее.

На самом деле педаль тормоза фактически управляет четырьмя отдельными гидравлическими тормозными линиями, идущие на все четыре колеса. В нашем же примере мы показываем принцип работы тормозов на одном колесе автомобиля.

Для безопасности, как правило, во всех автомобилях используется два отдельных контура гидравлических тормозов. Это необходимо на тот случай, если вдруг из-за каких-то неисправностей вышел из строя один тормозной контур. В этом случае второй контур всей тормозной системы будет по-прежнему функционировать.
