Устройство коробки переключения передач

Строение КПП

Обычно современные авто, что касается коробки передач, обладают ступенями. Чаще всего это МКПП. Они обладают несколькими зубчатыми шестеренками. Коробка передач включает расчет на четыре-пять скоростей, не говоря о заднем ходе.

Изменение скоростей возможно благодаря перемещению шестеренок, они цепляются друг за друга, в результате происходит блокировка за счет продвижения вперед устройства, которое служит для синхронизации крутящего момента и колеса. Управлять шестеренками можно вручную, когда используется механическая коробка передач, либо такое действие происходит автоматически, когда работает автоматика.

Старые коробки передач обладали трехступенчатыми и четырехступенчатыми диапазонами, а вот современные аналоги могут похвастать и 8 скоростями, ну или еще выше. Расчет количества передач зависит от типа мотора и других факторов.

Рассмотрим, что включает в себя коробка передач, если говорить об элементах более подробно.

Первый узел, который делает все единым целым, – это корпус. Сюда относятся разные узлы трансмиссии, такие как: блоки шестерен, обгонные муфты и блок заднего хода. Устройство сцепления имеет расположение рядом с маховиком, который держится на моторе.

Учитывая принцип работы, шестеренки сильно трутся друг о друга во время работы коробки передач, а это значит, что им необходима обильная смазка. Поэтому картеру следует быть заполненным маслом до определенного уровня. У коробки передач еще есть разного рода устройства, они комплектуются вместе с подшипниками, находится каждый из них в картере, у каждого блока по нескольку шестеренок, у которых количество зубьев отличается.

Следующая деталь, о которой пойдет речь, – это синхронизаторы

Для любого автомобиля важно, чтобы коробка передач была плавной, без лишнего шума, ударов, колебаний, поэтому синхронизаторы уравнивают работу шестеренок, имеющих постоянное вращение

Правильный расчет передаточных чисел позволяет коробке передач преобразовывать крутящий момент двигателя и точно распределять его на приводные оси. Такая технология уже давно используется ведущими автопроизводителями.

Для того, чтобы переключить передачу в КПП, водитель выжимает сцепление и передвигает рычаг кулисы в нужное положение.

Все сделано таким образом, что даже при большом желании включить одновременно две передачи, это сделать невозможно. С другой стороны, благодаря блокировке кулисы, передачи сами не могут переключаться или выключаться.

Устройство механической коробки передач

Устройство механической КПП

Конструктивно механическая коробка передач состоит из следующих элементов:

  • ведущий или первичный вал;
  • ведомый или вторичный вал;
  • промежуточный вал (для 3-х вальной МКПП);
  • шестерни первичного и вторичного валов;
  • механизм выбора передач;
  • муфты синхронизаторов (синхронизаторы);
  • картер;
  • главная передача;
  • дифференциал.

При этом устройство и принцип работы двухвальной и трехвальной трансмиссии отличаются друг от друга.

Двухвальная коробка передач: устройство и принцип работы

Схема двухвальной МКПП

Этот тип коробки является наиболее распространенным. Крутящий момент от двигателя через муфту сцепления передается на первичный вал. В зависимости от конструкции конкретной коробки передач часть шестерней на первичном и вторичном валах жестко закреплены на них, а часть свободно вращаются. Также на каждом валу расположен минимум один синхронизатор. Шестерни первичного и вторичного валов находятся в постоянном зацеплении друг с другом. Понять, какие из них зафиксированы, а какие вращаются, очень просто: шестерни возле синхронизаторов всегда вращаются на валу.

Шестерня главной передачи жестко закреплена на ведомом валу. Крутящий момент от вторичного вала к колесам транспортного средства передают главная передача и дифференциал. Последний обеспечивает вращение колес с разной угловой скоростью.

Механизм выбора передач в двухвальной КПП расположен в корпусе коробки и состоит из вилок и штоков, перемещающих муфты синхронизаторов. Механизм оснащен защитой от одновременного включения двух передач.

Принцип работы двухвальной трансмиссии следующий:

  1. В нейтральном положении рычага переключения передач крутящий момента от двигателя не передается на ведущие колеса, шестерни на валах свободно прокручиваются.
  2. При перемещении рычага водитель перемещает муфту синхронизатора соответствующей вилкой через систему тросиков или тяг.
  3. Муфта синхронизирует угловые скорости соответствующей шестерни и вала, на котором расположен синхронизатор.
  4. Муфта синхронизатора входит в зацепление с шестерней и крутящий момент начинает передаваться с первичного вала на вторичныый.
  5. Происходит передача крутящего момента от двигателя на ведущие колеса с заданным передаточным числом.

Для движения задним ходом используется дополнительный вал с промежуточной шестерней заднего хода.

Схемы передачи крутящего момента на каждой из передач:

Нейтральное положение

1-я передача

2-я передача

3-я передача

4-я передача

5-я передача

Задний ход

Трехвальная КПП: устройство  и принцип работы

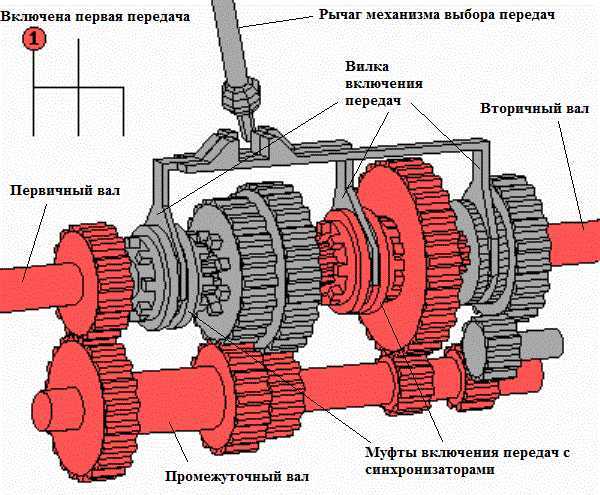

Отличие трехвальной механики от двухвальной в том, что здесь используются три вида валов. Помимо ведомого и ведущего также применяется промежуточный вал.

Первичный вал, соединенный со сцеплением, передает крутящий момент на промежуточный. Передача происходит через соответствующую шестерню — таким образом, валы находятся в постоянном зацеплении.

Устройство трехвальной МКПП

Промежуточный вал расположен параллельно первичному, все шестерни на нем жестко зафиксированы.

На одной оси с первичным расположен вторичный вал. За это отвечает упорный подшипник на ведущем валу, в который входит вторичный вал. При этом шестерни ведомого вала могут свободно вращаться и не имеют жесткой фиксации с валом. Шестерни вторичного вала находятся в постоянном зацеплении с шестернями промежуточного вала. Следовательно, в нейтральном положении КПП крутящий момент от первичного вала передается на промежуточный и далее на шестерни вторичного вала. Но поскольку они свободно вращаются на валу, автомобиль не двигается.

Между шестернями вторичного вала находятся синхронизаторы, работа которых заключается в выравнивании угловых скоростей шестерен вторичного вала с угловой скоростью самого вала за счет сил трения.

Синхронизаторы жестко закреплены на вале и за счет шлицевого соединения могут двигаться по нему в осевом направлении.

В отличие от двухвальной КПП, механизм переключения в трехвальной трансмиссии располагается на корпусе коробки и состоит из рычага управления и штоков с вилками. Механизм также оснащен блокирующим устройством для предотвращения одновременного включения двух передач.

Он может также иметь и дистанционное управление. При этом дистанционный механизм переключения обеспечивает кулиса или шарнирные тросы.

Принцип включения передач в трехвальной КПП аналогичен принципу работы двухвальной трансмиссии.

Принцип работы и устройство двухвальной коробки передач

Двухвальная механика имеет в своём составе:

  • Валы: ведущий и ведомый;
  • Шестерни обоих валов;
  • Главную передачу;
  • Дифференциал;
  • Синхронизаторы;
  • Механизм переключения скоростей;
  • Корпус или картер.

Этот тип коробок не имеет промежуточного вала. Ведущий и ведомый валы стоят параллельно друг другу. Вращающий момент от шестерёнок  первичного вала передаётся на те же детали вторичного.

Благодаря отсутствию промежуточного вала удалось заметно уменьшить вес и размеры трансмиссии. Поэтому двухвальную коробку ставят на авто и на некоторые мотоциклы.  Для оптимизации работы она наделена большим числом шестерёнок, чем трёхвальная. Но эта особенность привела к снижению коэффициента полезного действия.

Шестерёнки валов свободно крутятся и активно взаимодействуют. Между ними размещаются муфты синхронизаторов. На ведомом валу ведущая шестерня от главной передачи имеет надёжную фиксацию. Она взаимодействует с ведомой.

На многих трансмиссиях данного типа бывает несколько вторичных валов. На всех присутствует такая ведущая шестерёнка. Количество ведомых валов не превышает трёх. Оно зависит от конструкции и марки КПП.

Вращающий момент с ведомого вала посредством дифференциала и главной передачи передаётся колёсам авто, являющимся ведущими. При этом иногда колёса могут крутиться с различной скоростью. Например, это бывает, если одно из них попадает на скользкую поверхность.

Механизм, который отвечает за переключение передач размещают за пределами корпуса коробки. Для соединения его с трансмиссией могут применяться тяги или тросы. На современных авто обычно устанавливают тросовые МКПП.

Механизм переключения передач состоит из:

  • Троса выбора скоростей и рычаг для управления ими;
  • Троса, отвечающего за переключение передач и рычаг, обеспечивающий их выбор;
  • Штока включения скоростей, оснащённый вилками, и ручка, отвечающая за включение ступени;
  • Замка блокировки.

При осуществлении выбора передачи рычаг управления должен переместиться в поперечном направлении. А, когда включается скорость, он двигается продольно.

Двухвальная трансмиссия работает практически также, как и трёхвальная. Но механизм переключения у них отличается. У этой КПП при выборе определённой ступени рычаг двигается продольно и поперечно. При поперечном движении на трос передаётся усилие. Он действует на рычаг, отвечающий за выбор скоростей. Поворачивается шток и выбирается скорость.

Такая коробка ставится на многие нынешние переднеприводные машины.

Устройство МКПП

Механическая трансмиссия состоит из корзины сцепления и собственно из самой коробки.

В силовой агрегат входят:

  • картер (корпус);
  • первичный, вторичный и промежуточные валы;
  • устройство выбора ступеней;
  • ведомые и ведущие наборы шестеренок;
  • синхронизаторы;
  • подшипники, муфты и сальники.

Все эти компоненты находятся в корпусе и взаимодействуя друг с другом передают вращательный момент.

 Сцепление

Сцепление является неотъемлемым компонентом механической КПП, осуществляющим разъединение двигателя и коробки в момент переключения ступеней без последствий для агрегатов. Если утрировать — сцепление отключает крутящий момент, при этом и мотор, и колеса машины крутятся в холостую.

Сцепление создано для аккуратного соединения мотора и колес. Состоит из двух дисков, один из которых соединен с мотором машины, второй — с колесами транспорта. Передача вращательного момента осуществляется через первичный вал трансмиссии.

Управлением включением (отпускание) и выключением (выжимание) сцепления осуществляется через педаль.

Шестерни и валы

В стандартных МКПП оси валов расположены параллельно, на них располагаются шестеренки.

Ведущий (первичный) вал присоединяется к маховику мотора через корзину сцепления, находящиеся на нем продольные выступы передвигают второй диск сцепления и передают через жестко закрепленную ведущую шестерню вращающий момент на промежуточный.

В хвостовике ведущего вала расположен подшипник, к которому примыкает конец вторичного. Отсутствие фиксированной связи делает возможным крутиться валам независимо друг от друга в разных направлениях и с разными скоростями.

На ведомом вале имеется целый набор различных шестерней как жестко закрепленных, так и свободно вращающихся.

Перемещение и выбор необходимой пары шестерен для раздачи соответствующего условиям передвижения крутящего момента выполняется вилками переключения посредством двухстороннего механизма управления.

Шток переключения ступеней состоит из замка, муфты переключения ступеней, приводов, ползунов с вилками, которые передвигаются вдоль и поперек при помощи рукоятки КПП, находящейся в салоне машины, и привода.

Механизм выбора передач может располагаться как в корпусе трансмиссии, так и располагаться на кузове автотранспорта и в редких случаях на рулевой колонке. В большинстве случаев используется кулисное устройство привода штока передач.

Синхронизаторы

Угловые скорости первичного и вторичного валов уравниваются при содействии синхронизатора и становится возможным смена ступени. Синхронизаторы обеспечивают более щадящий режим эксплуатации КПП и пониженный шум.

Не оснащаются синхронизаторами спецтехника и некоторые спортивные автомобили.

Механическая коробка для начинающих

Эксплуатация механической коробки является сложной задачей для «чайников», как часто называют начинающих водителей. Необходимо контролировать обороты двигателя, переключать скорости, при этом не терять концентрации и следить за дорогой.

Для управления механической коробкой необходимо:

  • запомнить алгоритм переключения передач;
  • контролировать значения скорости и оборотов визуальным методом (по приборам);
  • нажатие и отпускание педали сцепления выполняется плавно и до упора.

Если у водителя нет уверенности в своих силах, то рекомендуется потренироваться в управлении на свободной площадке. Постепенно человек начинает распознавать моменты переключения передач на слух. После этого для него не возникает трудностей при эксплуатации механической трансмиссии.

Скоростные диапазоны движения и схема переключения скоростей

Для автомобилей с двигателями объемом 1,2-2,0 л производители рекомендуют выдерживать скорости на передачах:

  • первая — трогание с места и движение до скорости 20-30 км/час;
  • вторая — разгон до 30-40 км/час;
  • третья — движение со скоростью до 40-60 км/час;
  • четвертая — 60-80 км/час;
  • пятая — быстрее 80 км/час.

Значения указаны для движения по дороге с твердым покрытием. При эксплуатации автомобиля по бездорожью или скользкой трассе значения скоростей будут иными. Кроме того, для интенсивного разгона скорость на передаче может превышаться.

Пример графика скоростных диапазонов механической трансмиссии

Двигатели современных автомобилей не позволяют раскрутить коленчатый вал свыше допустимых оборотов, поскольку оборудованы электронным ограничителем.

Рекомендации со скоростными режимами движения на каждой передаче приведены в инструкции по эксплуатации автомобиля. В период обкатки возможно снижение показателей, необходимое для приработки деталей.

Подробный алгоритм переключения скоростей выглядит следующим образом:

  1. Быстрым и плавным движением левой ноги выжать педаль сцепления до упора. Педаль газа при этом отпущена.
  2. В момент достижения педалью сцепления низшей точки перевести рычаг выбора передачи в желаемую точку.
  3. Плавно отпустить педаль сцепления, одновременно немного прибавляя обороты правой ногой. Этот пункт позволяет компенсировать снижение скорости транспортного средства за время переключения.
  4. Добавить газ для достижения желаемой скорости.

Основные ошибки новичков — чего следует избегать

Неточности, которые допускают начинающие водители при работе с механической коробкой:

  1. Сложности с троганием. Малоопытный водитель не может определить момент начала функционирования сцепления и работает им слишком быстро или медленно. Из-за этого мотор либо глохнет, либо подгорают фрикционные накладки сцепления.
  2. Отсутствие слухового определения числа оборотов. Новичок продолжает ехать на повышенной частоте вращения, вместо того чтобы перейти на другую передачу. Или наоборот, не чувствует снижения оборотов мотора, продолжая попытки разгона на повышенной скорости. В обоих случаях двигатель подвергается сильным нагрузкам, снижающим ресурс. Кроме того, повышается расход топлива.
  3. Попытки тронуться с места на повышенной передаче. Теоретически, опытный водитель может поехать с места со 2-й или 3-й передачи.
  4. Удержание левой ноги на педали сцепления. Из-за этого устает ступня, постоянно находящаяся в напряжении. Немного поджатая педаль частично отключает сцепление, увеличивая его пробуксовку и износ.
  5. При переключении левая рука неопытного водителя смещает руль в сторону, отклоняя авто от движения по выбранной траектории.

Как переключаться и слушать двигатель?

В процессе движения автовладельцу необходимо распознавать число оборотов двигателя на слух. Помощником малоопытным водителям является тахометр. При эксплуатации бензинового двигателя рекомендованный диапазон оборотов лежит в пределах 2-3 тыс. об/мин, для дизеля — 1,5-2,5 тыс. об/мин.

Агрегаты трансмиссии автомобиля

Трансмиссию иначе можно назвать совокупностью определённых механизмов и агрегатов. Помимо КПП, в их число входят: сцепление, главная передача, дифференциал и кардан.

Диск сцепления

Путём воздействия на сцепление при остановке машины водителю не приходится глушить двигатель — включается нейтральная скорость, и коробка отсоединяется от мотора. В процессе езды сцепление вновь совмещает вращающийся двигатель и коробку.

Основная задача сцепления — соединять и отсоединять КПП с двигателем, делая это как можно плавнее. Размещается узел между силовой установкой и коробкой передач.

В трансмиссии автомобиля сцепление играет роль проводника. Именно оно передаёт усиление с объекта на объект. Управляет механизмом водитель, сидящий за рулём машины. Посредством педали он воздействует на привод, соответственно, осуществляется передача усилия.

Различают 3 типа привода, хотя в автомобилестроении чаще применяются лишь два: механический и гидравлический. Электрогидравлический привод такое распространение не получил.

Сцепление состоит из ряда функциональных элементов:

  • дисков, тесно взаимосвязанных между собою;
  • маховика, соединённого с корзиной — относится к самым прочным элементам, выдерживающим большие нагрузки;
  • вилки выключения, разжимающей диски при нажатии педали;
  • первичного вала коробки, на который передаётся КМ.

Принято различать «сухое» и «мокрое» сцепление.

  1. Первый тип осуществляет передачу усилия напрямую между диском мотора и КПП, благодаря силам трения. Он часто устанавливается на внедорожники, оснащённые полным приводом.
  2. «Мокрое» сцепление — использует гидротрансформаторное масло. Жидкость находится между обоими дисками. Такой вариант более надёжен, но стоит дороже обычного сцепления.

Главная передача

Это устройство предназначается для передачи КМ непосредственно к ведущему мосту. Состоит узел из полуоси, ведомой и ведущей шестерней, полуосевых шестерней и шестерней-сателлитов.

Основная задача главной передачи — увеличивать КМ силового агрегата и уменьшать частоту вращения ведущих колёс. На переднеприводных автомобилях этот узел расположен в КПП рядом с дифференциалом, а на заднеприводных — в картере моста.

Принято различать одинарную передачу и двойную, часто встречающуюся на грузовиках с увеличенным передаточным числом.

Дифференциал

Предназначен для передачи, изменения и распределения КМ. Один из конструктивных элементов трансмиссии. В зависимости от привода автомобиля располагается:

  • в картере — задний привод;
  • в КПП — передний привод;
  • в раздатке — полный привод.

Конструктивная особенность дифференциала заключается в наличии планетарного редуктора. А в зависимости от зубчатой передачи, принято различать:

  • конический дифференциал, используемый в качестве межколёсного;
  • цилиндрический, который ставится между осями автомобилей с полным приводом;
  • червячный — универсальный вариант, используемый и между колёсами, и между осями.

Дифференциал состоит из:

  • корпуса или чашки, воспринимающей КМ от главной передачи;
  • ведомой шестерни, жёстко зафиксированной на корпусе;
  • осей с вращающимися сателлитами;
  • шестерёнок.

Карданная передача

Кардан состоит из валов, промежуточной опоры, шарниров и шлицов, муфты.

  1. Задний вал кардана наделён 2 шарнирами, позволяющими плавно передавать КМ от КПП к главной передаче при езде автомобиля по кочкам.
  2. Шарниры с крестовинами дают возможность передачи КМ под углом.
  3. Шлицы предназначены гасить колебания автомобильного кузова.

Кардан — это один из важнейших узлов. Если передача бывает неправильно отрегулирована, возникают сложности в работе трансмиссии: неприятный шум, вибрационные колебания и другие неисправности.

Коробка передач

Коробка передач. Коробка передач предназначена для изменения частоты и крутящего момента на ведущих колесах в более широких пределах, чем это может обеспечить двигатель транспортного средства. Также коробка передач обеспечивает автомобилю способность движения задним ходом и длительного отключения двигателя от движения при пуске двигателя и работе его на стоянках;

Классификация трансмиссий

За период развития автомобиля инженеры разработали несколько вариантов трансмиссии. Сегодня по способу передачи и изменения крутящего момента используется пять основных видов: механическая, гидромеханическая, гидравлическая, электромеханическая и автоматическая. А по типу привода бывают: переднеприводные, заднеприводные и полноприводные трансмиссии.

Механические

Самая распространенная на легковых автомобилях – механическая трансмиссия. В ней вся работа осуществляется только механическими элементами: различными видами зубчатых, планетарных, фрикционных передач и т.д. Причем это относится не только к МКПП, но и ко всем остальным узлам. По своему КПД, долговечности и простоте ремонта механическая трансмиссия пока что опережает остальные типы.

Автоматические

Под автоматической трансмиссией чаще всего понимают коробку передач, которая сама регулирует изменение передаточного числа. Яркие примеры – вариатор для бесступенчатой механической регулировки, а также АКПП для гидромеханических систем.

Гидравлические

Это особый вид трансмиссии, в которой все элементы передают крутильный момент за счет гидравлических устройств. В автомобилях такие системы не используются, их можно встретить разве что в строительной и авиационной технике.

Как ни странно, гидравлические устройства более компактны, чем механические. Кроме того, элементы гидравлической трансмиссии могут находиться на значительном расстоянии друг от друга – сжатие жидкости при передаче энергии дает много возможных вариантов для компоновки отдельных элементов. Однако сама рабочая жидкость должна быть в технически идеальном состоянии.

Гидромеханические

В гидромеханической трансмиссии отдельные элементы будут работать на принципе гидравлической передачи энергии движения. Самый распространенный пример – трансмиссия с автоматической коробкой передач, где функции сцепления выполняет гидротрансформатор. Жидкостная передача движения в гидротрансформаторе используется для снижения ударных нагрузок и уменьшения крутильных колебаний (в механическом сцеплении для этого используется двухмассовый маховик и демпферы на ведомом диске).

Еще одно устройство, применяемое в гидромеханической трансмиссии – вискомуфта, которая до недавнего времени устанавливалась на полноприводные автомобили. В ней жидкость служит не для передачи момента вращения, а для блокировки, но это всё равно гидромеханическое устройство.

Электромеханические

Это новый вид трансмиссии, который вышел «в массы» благодаря распространению электрокаров, поскольку для ее работы нужен тяговый (не стартерный) аккумулятор, а в электромобилях он уже есть на месте. Плюсом электромеханической трансмиссии является довольно быстрая реакция на изменения крутящего момента за счет использования электромоторов. А также удобство размещения отдельных частей и узлов: поскольку принцип действия позволяет разнести элементы на большие расстояния, а значит, скомпоновать их более удобно, чем это можно было бы сделать с другими видами трансмиссий.

Переднеприводные

Здесь все просто, крутящий момент от двигателя полностью передается на передний привод автомобиля. Передается момент через коробку передач, главную передачу и полуоси на передние колеса автомобиля.

Заднеприводные

Здесь же ведучим приводом автомобиля будет задняя ось. Крутящий момент передается также, только с добавлением еще одного елемента — карданного вала между коробкой передач и главной передачей.

Полноприводные

Тут с названия все ясно. Момент передается на обе оси вто или инной пропорции одновременно. Здесь еще добавляются такие элементы как раздаточная коробка и межосевой дифференциал. «Раздатка» как раз служит для передачи мощности на оси автомобиля. А межосевой дифференциал — для распределения мощности между осями. Также, за типом подключения полный привод бывает 3 типов.

  1. Постоянный полный привод.

    Постоянный полный привод

  2. Подключаемый.

    Подключаемый полный привод

  3. Автоматически-подключаемый.

    Автоматический полный привод
