Chevrolet cruze предохранители и реле

Блоки с предохранителями и реле в моторном отсеке

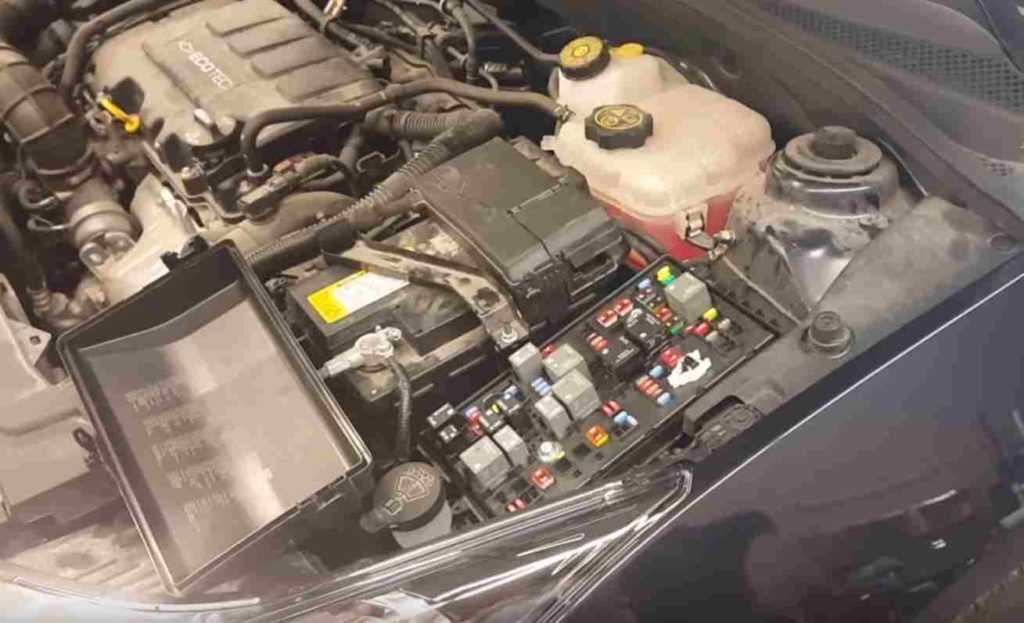

Главный блок с реле и предохранителями

Он располагается под капотом в левой части моторного отсека, рядом с фарой и батареей аккумулятора. Закрыт пластиковой защитной крышкой. 3 крепления с разных сторон.

Фото схема блока

Описание

Номер Защищаемая цепь
1 15А Блок управления коробкой передач
2 15А Блок управления двигателем
3 Не используется
4 10А Электромагнитный воздушный клапан адсорбера
5 15А Зажигание
7 Не используется
8 15А Система впрыска топлива
9 15А Система впрыска топлива, система зажигания
10 15А Блок управления двигателем
11 10А Датчик концентрации кислорода
13 7,5А Электромагнитный клапан адсорбера
14 Не используется
15 20А Очиститель заднего стекла
16 7,5А Зажигание, датчик качества воздуха в салоне (система кондиционера)
17 5А Зажигание, подушка безопасности
18 10А Датчик положения дроссельной заслонки
19 Не используется
20 20А Топливный насос
22, 23, 29 Не используется
30 15А ABS
31 20А Блок управления кузовным оборудованием
32 20А То же
33 30А Обогрев передних сидений
34 25А Люк крыши
35 30А Аудиосистема
36 Не используется
37 10А Предохранитель правой фары дальнего и ближнего света
38 10А Левая фара дальнего и ближнего света
39,40 Не используется
46 10А Вентилятор системы охлаждения
47 10А Датчик концентрации кислорода
48 15А Противотуманные фары
49,50 Не используется
51 15А Звуковой сигнал
52 15А Приборная панель
53 10А Электро зеркало
54 5А Выключатель световых приборов, управление световыми приборами
55 7,5А Складывание зеркал
56 15А Омыватель ветрового стекла
57 15А Замок рулевой колонки
58 Не используется
60 7,5А Обогреватель зеркала
61 7,5А Обогреватель зеркала
62 10А Состояние воздуха
63 7,5А Датчик заднего стекла
64 5А Датчик качества воздуха
65 7,5А Задние противотуманные фары
66 15А Омыватель заднего стекла
67 20А Блок управления подачей топлива
68 Не используется
69 5А Датчик напряжения аккумуляторной батареи
70 5А Датчик дождя
71 Не используется
Плавкие вставки
6 30А Очиститель ветрового стекла
12 30А Тяговое реле стартера
21 30А Задние электрические стеклоподъемники
22 Не используется
24 30А Передние электрические стеклоподъёмники cruze
25 20А Вакуумный насос с электронным управлением
26 40А ABS
27 30А Система управления электронным ключом
28 40А Обогрев заднего стекла
41 Не используется
42 20/30/40А Вентилятор системы охлаждения двигателя
43,44 Не используется
45 40А Вентилятор системы охлаждения двигателя
59 30А Нагреватель дизельного топлива
Реле
R1 Муфта привода компрессора кондиционера
R2 Тяговое реле стартера
R3 Вентилятор системы охлаждения двигателя (К7)
R4 Реле режима (скорости) работы передних стеклоочистителей
R5 Передние стеклоочистители
R6 Не используется
R7 Главное реле системы управления двигателем
R8 Топливный насос
R9 Вентилятор системы охлаждения двигателя (К2)
R10 Вентилятор системы охлаждения двигателя (КЗ)
R11 Не используется
R12 Вентилятор системы охлаждения двигателя (КЗ)
R13 Вентилятор системы охлаждения двигателя (К1)
R14 Не используется
R15 Зажигание
R16 Система предпускового подогрева (дизель)
R17 Обогрев наружных зеркал заднего вида

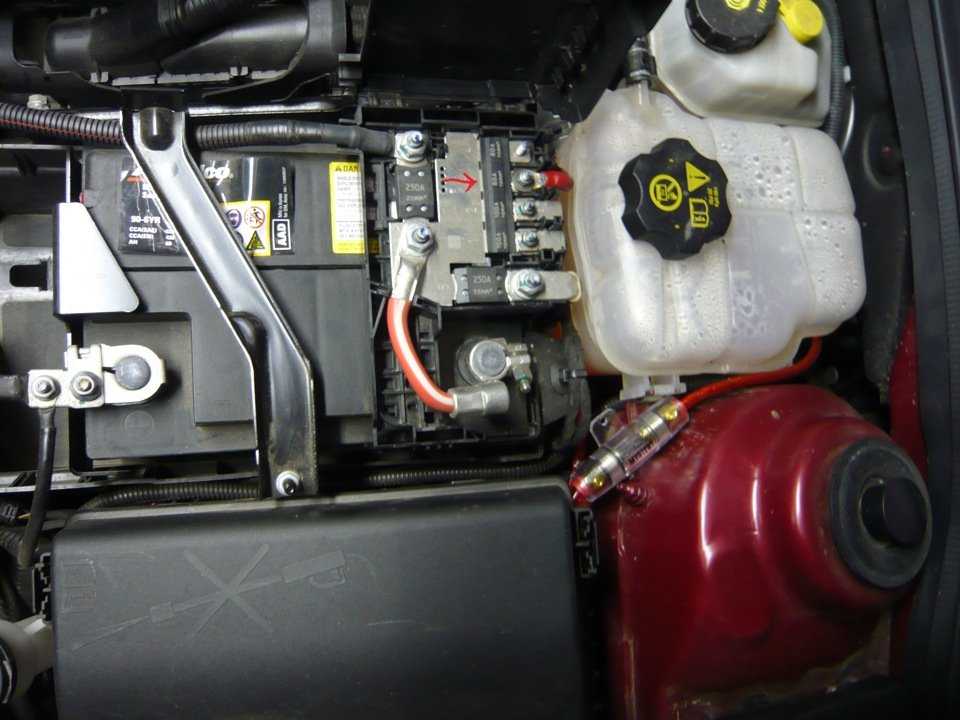

Блок с плавкими предохранителями высокой мощности

Он расположен на крышке аккумуляторной батареи.

Схема

Расшифровка

1 100А Блок предохранителей — панель приборов
2 100А Блок предохранителей — панель приборов
3 80А Рулевой привод с электрическим усилителем (EPS) (NJ1)
4 Не используется
5 250А Блок плавких предохранителей — дополнительная батарея
6 250/500А Двигатель стартера

Дополнительный блок с реле

В зависимости от комплектации возможно наличие отдельно располагающегося блока с реле под капотом.

  1. Реле средней скорости вентилятора системы охлаждения;
  2. Реле регулировки скорости вентилятора охлаждения;
  3. Реле средней скорости вентилятора системы охлаждения.

Где находятся предохранители на Шевроле Круз

Заменить предохранители Шевроле Круз самостоятельно, после изучения предлагаемого нами материала сможет даже начинающий автолюбитель. Сам процесс простой и, зная, что и где расположено, можно справиться за каких-нибудь пять-десять минут.

Предохранители в автомобиле расположены в достаточно доступных местах. Для того чтобы до них добраться не нужно снимать громоздких узлов или демонтировать сложные системы. Первый находится в подкапотном пространстве с правой стороны сзади, возле аккумуляторной батареи.

Второй, в салоне слева, за бардачком

Научиться их менять очень важно, потому, что выход их из строя частое явление. Было бы глупо сразу ехать на СТО, если отказало что-то в электрооборудовании или просто перестал работать прикуриватель

Сначала можно попытаться устранить проблему самостоятельно.

Главный блок с реле и предохранителями

Он располагается под капотом в правой части моторного отсека, рядом с фарой и батареей аккумулятора. Закрыт пластиковой защитной крышкой. 3 крепления с разных сторон.

На обратной стороне крышки указана актуальная информация с описанием предохранителей. Возможны изменения в представленных схемах в зависимости от комплектации и года выпуска Вашего автомобиля.

Фото схема блока

Описание

Номер А Защищаемая цепь
1 15 Блок управления коробкой передач
2 15 Блок управления двигателем
3 Не используется
4 10 Электромагнитный воздушный клапан адсорбера
5 15 Зажигание
7 Не используется
8 15 Система впрыска топлива
9 15 Система впрыска топлива, система зажигания
10 15 Блок управления двигателем
11 10 Датчик концентрации кислорода
13 7,5 Электромагнитный клапан адсорбера
14 Не используется
15 20 Очиститель заднего стекла
16 7,5 Зажигание, датчик качества воздуха в салоне (система кондиционирования)
17 5 Зажигание, подушка безопасности
18 10 Датчик положения дроссельной заслонки круз
19 Не используется
20 20 Топливный насос
22, 23, 29 Не используется
30 15 ABS
31 20 Блок управления кузовным оборудованием
32 20 То же
33 30 Обогрев передних сидений
34 25 Люк крыши
35 30 Аудиосистема
36 Не используется
37 10 Предохранитель правой фары дальнего и ближнего света
38 10 Левая фара дальнего и ближнего света
39,40 Не используется
46 10 Вентилятор системы охлаждения
47 10 Датчик концентрации кислорода
48 15 Противотуманные фары
49,50 Не используется
51 15 Звуковой сигнал
52 15 Приборная панель
53 10 Электро зеркало
54 5 Выключатель световых приборов, управление световыми приборами
55 7,5 Складывание зеркал
56 15 Омыватель ветрового стекла
57 15 Замок рулевой колонки
58 Не используется
60 7,5 Обогреватель зеркала
61 7,5 Обогреватель зеркала
62 10 Состояние воздуха
63 7,5 Датчик заднего стекла
64 5 Датчик качества воздуха
65 7,5 Задние противотуманные фары
66 15 Омыватель заднего стекла
67 20 Блок управления подачей топлива
68 Не используется
69 5 Датчик напряжения аккумуляторной батареи
70 5 Датчик дождя
71 Не используется
Плавкие вставки
6 30 Очиститель ветрового стекла
12 30 Тяговое реле стартера
21 30 Задние электрические стеклоподъемники
22 Не используется
24 30 Передние электрические стеклоподъемники cruze
25 20 Вакуумный насос с электронным управлением
26 40 ABS
27 30 Система управления электронным ключом
28 40 Обогрев заднего стекла
41 Не используется
42 40/ 30/ 20 Вентилятор системы охлаждения двигателя
43,44 Не используется
45 40 Вентилятор системы охлаждения двигателя
59 30 Нагреватель дизельного топлива
Реле
R1 Муфта привода компрессора кондиционера
R2 Тяговое реле стартера
R3 Вентилятор системы охлаждения двигателя (К7)
R4 Реле режима (скорости) работы передних стеклоочистителей
R5 Передние стеклоочистители
R6 _ Не используется
R7 _ Главное реле системы управления двигателем
R8 Топливный насос
R9 Вентилятор системы охлаждения двигателя (К2)
R10 Вентилятор системы охлаждения двигателя (КЗ)
R11 Не используется
R12 Вентилятор системы охлаждения двигателя (КЗ)
R13 Вентилятор системы охлаждения двигателя (К1)
R14 Не используется
R15 Зажигание
R16 Система предпускового подогрева (дизель)
R17 Обогрев наружных зеркал заднего вида

Реле и предохранители Шевроле Круз седан, хетчбек, универсал (1.6 и 1.8): схемы блоков

Предохранители предназначены для разрушения, поскольку они предотвращают перегрузку всей системы. Они являются благородными жертвами электрического мира.

Найдите панель предохранителей вашего автомобиля. Возможно, вам потребуется разобрать руководство пользователя, но их обычно можно найти под рулевым колесом. Также имеет смысл заглянуть под капот.
Необходимо снять крышку панели предохранителей шевроле круз. Внутри вы увидите ряд цветов и чисел, которые обозначают разные силы тока, в то время как диаграмма (обычно на обратной стороне обложки) покажет, на что каждый плавкий предохранитель действует в вашем автомобиле.
Найдите предохранитель который перегорает. Если элемент выбило, внутренняя часть обычно будет черной или металлическая нить может быть сломана. Если темно, вам может понадобиться фонарик, чтобы сделать это быстрее.
Достаем сломанный предохранитель, если известна его точная распиновка. Вы можете использовать различные инструменты, чтобы извлечь перегоревший предохранитель

Предохранители могут легко ломаться, и сломанный предохранитель намного сложнее вытащить, чем полностью неповрежденный.
Вставьте новый, заменяющий плавкий предохранитель (или запасные предохранители) правильной силы тока — обратите внимание на панель плавкого предохранителя и руководство пользователя. Использование предохранителя неправильной силы тока может вызвать серьезные проблемы в схеме.
Храните несколько дополнительных плавких предохранителей различной силы

В пробке вы всегда можете извлечь предохранитель из менее используемой функции с той же силой тока и использовать ее для чего-то более насущного, но это всего лишь временное решение. Например, если плавкий предохранитель для ваших стеклоподъемников перегорает, и в прогнозе нет дождя, заберите рабочий предохранитель, выделенный для заднего стекла, и используйте его для стеклоподъемников. Просто дважды проверьте, что силы тока для каждого из них одинаковы.
Запустите зажигание, чтобы проверить, окупилась ли успехом ваша работа.
Если тот же самый плавкий предохранитель выйдет со строя, вскоре после замены или вообще не сработает, возможно, настало время для поездки к механику для диагностики.

Где находятся предохранители на Шевроле Круз

Заменить предохранители Шевроле Круз самостоятельно, после изучения предлагаемого нами материала сможет даже начинающий автолюбитель. Сам процесс простой и, зная, что и где расположено, можно справиться за каких-нибудь пять-десять минут.

Предохранители в автомобиле расположены в достаточно доступных местах. Для того чтобы до них добраться не нужно снимать громоздких узлов или демонтировать сложные системы. Первый находится в подкапотном пространстве с правой стороны сзади, возле аккумуляторной батареи.

Второй, в салоне слева, за бардачком

Научиться их менять очень важно, потому, что выход их из строя частое явление. Было бы глупо сразу ехать на СТО, если отказало что-то в электрооборудовании или просто перестал работать прикуриватель

Сначала можно попытаться устранить проблему самостоятельно.

Блок предохранителей Chevrolet Cruze

Рассмотрены автомобили Шевроле круз 1.6 1.8 с 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 года выпуска

  • Где находится монтажный блок предохранителей.
  • Под капотом — цифра 12
  • Для получения доступа к предохранителям в моторном отсеке необходимо отжать три фиксатора крышки блока, затем снять ее.
  • На внутреннюю сторону крышки нанесена схема расположения предохранителей, реле и плавких вставок
  • В монтажном блоке закреплен пинцет для извлечения и замены предохранителей

Прежде чем заменить предохранитель в chevrolet cruze выясните причину перегорания, если вы заменили предохранитель, а он снова перегорел необходимо обратиться к автоэлектрику.

Не меняйте предохранители на другой номинал или на перемычки, это может привести к пожару или выхода из строя электрооборудования защищаемое данным предохранителем.

Назначение и сила тока предохранителей указана в таблице ниже.

  1. Для того чтобы заменить предохранитель в блоке моторного отсека шевроле круз зацепите пинцетом предохранитель и извлеките его из разъема
  2. Затем установите новый предохранитель
  3. Для замены реле и плавкой вставки извлеките их рукой покачивая в сторону
  4. Монтажный блок предохранителей, реле и плавких вставок в моторном отсеке chevrolet cruze с открытой крышкой

Блок с предохранителями в салоне

Блок расположен в панели с левой стороны прямо у левого колена водителя.

Для доступа необходимо открыть вещевой ящик для мелких предметов и потянуть его вверх. Затем следует вывести нижнюю часть ящика из упоров панели и вытащить его.

Фотография блока

Схема

Таблица с обозначением

1 10А Модуль управления мобильным телефоном
2 Не используется
3 25А Контроллер кузова
4 20А Радиоприемник
5 7,5А Модуль управления системы помощи при парковке, звуко излучатель, подрулевой переключатель – центральная консоль, дисплей
6 20А Прикуриватель — передний
7 20А Розетка для дополнительных электроприборов — центральная консоль 1/2
8 30А Контроллер кузова
9 30А Контроллер кузова
10 30А Контроллер кузова
11 40А Модуль управления дверями — Электровентилятор
12 Не используется
13 25А Модуль системы управления подогревом сиденья
14 7,5А Колодка диагностики, штуцер подачи масла
15 10А Модуль диагностики и контроля подушек безопасности
16 10А Реле освобождения двери заднего отсека
17 15А Блок управления системой отопления, вентиляции и кондиционирования / панель управления системой отопления, вентиляции и кондиционирования в сборе
18 Не используется
19 Не используется
20 Не используется
21 15А Комбинация приборов
22 2А Выключатель зажигания / приемник сигнала дистанционного управления замками дверей
23 20А Контроллер кузова
24 20А Контроллер кузова
25 20А Модуль управления замком рулевой колонки
26 Не используется
Примечание: Перечисленные ниже реле являются не обслуживаемыми реле печатной платы (ПП) и расположены внутри блока.
1 Освобождение двери заднего отсека
2 Логистический режим
3 Реле вспомогательного источника питания
