Тормозная система лада калина: общие сведения

Как правильно прокачать тормоза

Перед началом работы следует убедиться в наличии необходимых материалов и инструментов, которые должны быть под рукой:

тормозная жидкость;
ключ на «8» (накидной или рожковый) для ослабления крепления штуцеров;
эластичный шланг, подходящий для плотной насадки на штуцер;
подходящая емкость для приема использованной тормозной жидкости;
шлицевая отвертка;
противооткатные упоры;
подъемник, смотровая яма или эстакада.

Напарник, сидя в салоне, по команде будет нажимать на тормоз.

Последовательность действий

Вывесить автомобиль на подъемнике либо зафиксировать противооткатными башмаками на смотровой яме или эстакаде. Порядок прокачки колес:

Заднее правое колесо.
Переднее левое колесо.
Заднее левое колесо.
Переднее правое колесо.

Алгоритм осуществляемых действий одинаков для всех четырех колес.

Порядок прокачки

Прокачка тормозной системы «Калины» потребует для начала сделать подготовительные шаги:

Разомкнуть электрическую цепь датчика сигнализатора недостаточного уровня тормозной жидкости в расширительной емкости.
Отвернуть крышку и снять ее вместе с поплавком, освободив горловину для оперативного пополнения объема жидкости в системе торможения во время регулировки.
Убедиться, что уровень находится выше отметки MIN, долить при необходимости недостающее.
Проверить правильность настройки клапана регулятора давления (в противном случае осуществить прокачку задних колес не удастся).

Самостоятельная прокачка тормозов

В дальнейшем не обойтись без помощника, который, сидя на водительском сидении, будет работать тормозной педалью по командам находящегося под днищем автомобиля напарника. Порядок прокачки колес на «Калине» следующий:

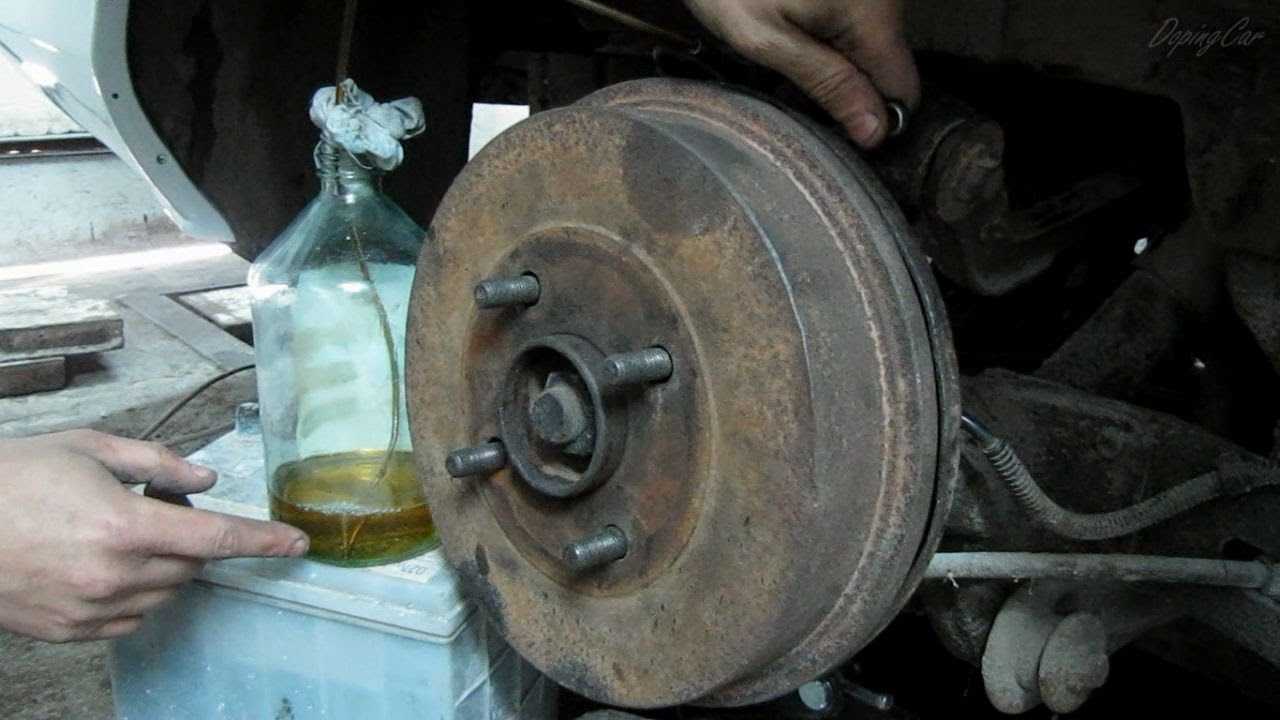

Снимается защитный колпачок со штуцера и его кончик охватывается эластичной трубкой. Ответная часть трубки помещается в подходящую емкость.
При помощи накидного ключа «8» с прорезью охватывается поворотная гайка штуцера.
Находящийся в салоне по команде последовательными движениями выжимает тормозную педаль до отказа и удерживает ее вблизи пола.
Напарник под машиной откручивает штуцер против часовой стрелки и, дождавшись прекращения течи тормозной жидкости, опять его перекрывает.

Последние два пункта повторяются до прекращения появления пузырьков воздуха в жидкости. Надев на закрученный штуцер предохранительный колпачок, приступают к работе с очередным по схеме колесом.

Контроль жидкости

Постоянный контроль уровня тормозной жидкости в расширительном бачке выше минимальной отметки поможет исключить возникновение воздушных пробок в системе.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Устройство тормозной системы автомобиля лада Калина

Гидравлическая система тормозов автомобиля ВАЗ 1118 состоит из педального рычага, главного цилиндра гидропривода, вакуумного усилителя тормозов 1118, бачка гидропривода, регулятора давления, рычага привода регулятора, трубопроводов, гибких армированных резиновых шлангов, тройников, хомутов крепления. При этом тормоза на данной модели ВАЗ может быть оборудована антиблокировочной системой, однако в первой серии выпуска Калины она не устанавливалась. Сегодня практически вся линейка данных авто идет с системой ABS.

Вакуумный усилитель на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) : 1 — фланец крепления наконечника; 2 — шток; 3 — возвратная пружина диафрагмы; 4 — уплотнительное кольцо фланца главного цилиндра; 5 — главный цилиндр; 6 — шпилька усилителя; 7 — корпус усилителя; 8 — диафрагма; 9 — крышка корпуса усилителя; 10 — поршень; 11 — защитный чехол корпуса клапана; 12 — толкатель; 13 — возвратная пружина толкателя; 14 — пружина клапана; 15 — клапан; 16 — буфер штока; 17 — корпус клапана; А — вакуумная камера; В — атмосферная камера; С, D — каналы

Особенности тормозной системы передних колес

На передних колесах ВАЗ 1118 установлена дисковая вентилируемая система с поршневой плавающей скобой. Она включает в себя колесный цилиндр и суппорт, которые стянуты между собой специальными винтами. Сам цилиндр крепится к пальцам направляющего типа двумя болтами, установленными в направляющей колодке (отверстиях). Колодки поджаты к направляющим пазам пружинами. Внутри цилиндра размещен поршень с кольцом уплотнительного типа, имеющий прямоугольное сечение. Упругость кольца дает оптимальный промежуток между диском и тормозными колодками, что и обеспечивает качественное функционирование системы.

Тормозной механизм переднего колеса на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) : 1 — тормозной диск; 2 — направляющая колодок; 3 — суппорт; 4 — защитный кожух; 5 — рабочий цилиндр; 6 — тормозной шланг; 7 — клапан выпуска воздуха; 8 — направляющий палец; 9 — защитный чехол направляющего пальца; 10 — тормозные колодки

Особенности тормозной системы задних колес

Тормозная система лада калина, схема которой в значительной степени повышает ее безопасность, отличается продуманностью и высокой надежностью. Задние колеса Калины имеют барабанный тип, с двухпоршневым цилиндром колесного типа, а также автоматическую регулировку зазорного пространства между барабаном и колодкой. Барабанный тормоз состоит из самого барабана, колодок, гидравлического цилиндра, стяжных пружин, защитного диска, фиксатора и колодочной распорки.

Тормозной механизм заднего колеса на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) : 1 — тормозная колодка задняя; 2 — рычаг привода стояночного тормоза; 3 — нижняя стяжная пружина колодок; 4 — щит тормозного механизма; 5 — трос привода стояночного тормоза; 6 — тормозная колодка передняя; 7 — направляющая пружина; 8 — разжимная планка; 9 — рабочий цилиндр; 10 — верхняя стяжная пружина колодок; 11 — палец рычага привода стояночного тормоза

Функционирование тормозной системы

Важно отметить, что только четкое функционирование всех элементов устройства обеспечивает безопасность и надежное замедление автомобиля.

Тормозная система лада калина действует следующим образом: при нажатии на педаль тормоза поршень, перемещаясь в цилиндре, вытесняет жидкость через главный выпускной клапан в шланг тормозной гидравлической системы. Жидкость перемещается по трубопроводам к главным механизмам колес, что способствует перемещению колодок к дискам в передних колесах, а задних к барабанам. При возникновении контакта начинается торможение, причем угол изменения рычага педали влияет на скорость замедления авто.

Стояночный тормоз и его устройство

Помимо основной тормозной системы следует упомянуть о стояночном тормозе, который имеет стандартную механическую конфигурацию и состоит из регулировочной тяги, рыгача, двух тросов, уравнителя, распорных планок, а также рычагов привода колодок. Стояночная тормозная система ваз Калина имеет привод на тормозной механизм задних колодок, которые обеспечивают надежную фиксацию автомобиля от случайного передвижения.

Важно помнить, что правильно настроенный тормоз должен обеспечивать неподвижность авто при уклоне до 23% в пустом состоянии, и до 19% с полной нагрузкой

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Особенности тормозов переднего и заднего колес

Переднеколесный тормозной механизм выполнен в виде вентилируемых дисков с однопоршневым плавающим зажимом. Этот зажим включает в себя суппорт и колесный цилиндр, которые затянуты винтами. Цилиндр прикрепляется непосредственно к направляющим пальцам с помощью двух болтов.

Болты размещаются в проходах направляющих колодок, поджатых направляющими пружинными пазами. Внутрь цилиндра помещен поршень с уплотняющим кольцом прямоугольного сечения. Данное кольцо обеспечивает наиболее рациональное расстояние диска до тормозных колодок. Такая организация тормозной системы Калины способствует ее эффективному функционированию.

Замена тормозного барабана

Задние тормоза имеют барабанный тип. В их состав входят двухпоршневый колесный цилиндр гидравлического типа, барабан, колодки, стяжные пружины, защитный диск, колодочные распорки и автоматический регулятор расстояния от барабана до колодок.

Помимо головной системы, разработчики оснастили Ладу и стояночным механическим тормозом, который имеет приводы к тормозным механизмам задних колес.

В состав стояночной тормозной системы входят:

регулировочная тяга;
рычаг;
два троса;
уравнитель;
распорные планки;
рычаги привода колодок.

Оплата через PayPal

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Как устроена тормозная система «Калины»

Торможение осуществляется передачей усилия от вакуумного усилителя тормозов через два контура на тормозные цилиндры с одновременной автоматической регулировкой в зависимости от нагрузки на задние колеса. Передний привод оборудован дисковыми, а задний — барабанными тормозами.

Тормозная система «Калины» — схема

Систему торможения данной машины формируют следующие узлы:

тормозная педаль;
вакуумный усилитель;
блок главного тормозного цилиндра с расширительным бачком;
два отдельных контура для передачи усилия посредством гидравлики на тормозные колодки;
регулятор давления в контуре для установки режима торможения задних колес.

Нажатие на тормозную педаль усиливается системой и передается на колеса. Работа контуров осуществляется по перекрестному принципу — один контур отвечает за торможение левого заднего и правого переднего колеса, другой — правого заднего и левого переднего.

Таким образом реализуется функция дублирования при внезапном отказе или неисправности одного из контуров. Оставшийся рабочим контур способен обеспечить торможение автомобиля.

Для более равномерного распределения усилий задние колеса оснащены устройством автоматического регулирования давления в зависимости от нагрузки на задний мост. С ростом нагрузки пропорционально увеличивается прилагаемая к тормозным колодкам сила. Управляет работой регулятора специальный рычаг, задающий зазор, после преодоления которого включается система перераспределения тормозного усилия между передней и задней парами колес.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Общие проверки

Соединения тормозных магистралей

Проверить состояние узлов рабочей тормозной системы и стояночного тормоза.

Соединения тормозных магистралей

Не допускается подтекание тормозной жидкости в соединениях и гидроприводе.

Контргайка натяжного устройства стояночного тормоза

Полный ход рычага стояночного тормоза должен составлять 2-4 зубца храпового устройства сектора, при необходимости отрегулировать:

перевести рычаг стояночного тормоза в крайнее нижнее положение, отпустить контргайку натяжного устройства и, заворачивая регулировочную гайку, натянуть трос так, чтобы ход рычага по храповому устройству сектора составлял 2-4 зубца (щелчка).

Проверки во время движения

Проверить эффективность рабочего и стояночного тормозов.

Проверить работоспособность вакуумного усилителя тормозов. При неработающем двигателе нажать на педаль тормоза 5-6 раз, удерживая педаль в нажатом положении, запустить двигатель. При исправном усилителе педаль после запуска двигателя должна «уйти вперед». Если педаль не «уходит вперед», необходимо проверить крепление наконечника, состояние и крепление шланга разрежения вакуумного усилителя, при необходимости затянуть наконечник и хомут крепления шланга.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Отличия системы тормозной Лада Калина Спорт

Калина представляет Спорт собой усовершенствованную версию Лада Скоростные. Калина характеристики этой модели значительно Тормозная. выше система Калина Спорт при машины модернизации тоже претерпела изменения. Барабанные задних тормоза колес были заменены дисковыми. На Калина Лада Спорт устанавливают тормозную систему антиблокировкой с исключительно колес. Это позволяет исключить заноса возможность машины.

Применение качественных запасных оказывает частей влияние на многие факторы. Рекомендуется оригинальные использовать заводские запчасти. Наладочные и ремонтные лучше работы осуществлять на специализированных пунктах технического Функционирующие. обслуживания тормоза являются гарантией безопасности участников всех дорожного движения

Внимание к тормозной обеспечит системе ее долговечность. От этого зависит и эксплуатация целом в машины
