Проверка вакуумного усилителя тормозов: 4 простых теста

Устройство суппорта

Идем далее. Механизмы передней оси – дисковые, состоящие из суппортов с основными тормозными элементами – колодками, и тормозных дисков.

Суппорт – это корпус, с проделанными в нем цилиндрами под поршни. Их у этой модели – два, по одному на каждую колодку. Устройство суппорта показано на рисунке.

Поршни суппорта имеют вид стакана, который помещены в свои цилиндры, но по нем они могут перемещаться. Чтобы исключить просачивание жидкости, на поршни одеты уплотнительные кольца.

Колодки представляют собой небольшие металлические пластины, на которые наклеены накладки из фрикционного материала.

Тормозной диск – выполнен из металла, для лучшего сцепления с поверхностью колодок, его боковые поверхности хорошо обработаны, чтобы не было на них никаких выступов и раковин.

Работа тормозов ВАЗ 2107 выполняется так: жидкость движется в цилиндры суппорта, где и начинает выталкивать поршни. Те выходят из цилиндров, поджимая колодки к диску.

Как работает

Принцип работы вакуумного усилителя тормозов на ваз 2107 можно разделить на три этапа, каждый из которых рассмотрим подробно.

Педаль тормоза не нажата (исходное состояние)

В этом положении, при работающем моторе, создается в вакуумной камере разряжение. Перепускной клапан открыт, атмосферный закрыт. Через перепускной в обеих камерах вакуумного усилителя уравнивается давление (вакуум). Поэтому воздействие на диафрагму, соответственно на шток главного цилиндра, не оказывается. Тормозные механизмы автомобиля не задействованы.

Если будет разность давления между полостями корпуса вакуумника, то с той стороны, где выше, оно будет давить на мембрану, которая в свою очередь, надавит на толкатель поршней тормозного цилиндра. Это воздействие будет минимальным, но этого будет достаточно, чтобы тормозные колодки «прикусили» механизмы тормозов. Водитель замедления не почувствует, но износ колодок увеличится.


Нажмите на картинку, чтобы увеличить ее

Жмем на педаль тормоза и отпускаем ее

В таком положении начинает двигаться толкатель, связанный с педальным узлом. Его движение закрывает перепускной клапан и открывает воздушный. Через него из атмосферы сквозь фильтр поступает воздух в воздушную камеру. В ней создается область с атмосферным давлением.

Так как с двух сторон мембраны разное давление – с одной стороны разряжение, с другой атмосферное, то оно начинает «давить» на мембрану. Она прогибается по ходу движения толкателя в сторону ГТЦ, тем самым минимизируя усилие водителя, которое он должен затратить, чтобы продавить педаль тормоза. Шток толкает поршня тормозного цилиндра, задействуются тормозные механизмы колес и авто тормозит.


Нажмите на картинку, чтобы увеличить ее

Водила отпускает педаль. Сила, действующая на толкатель вакуумного усилителя, прекращается. Под действием возвратной пружины шток тормозного цилиндра возвращается в исходное положение. При возврате обоих штоков закрывается атмосферный клапан и открывается перепускной. Давление с разных сторон диафрагмы уравнивается (там и там вакуум) и она принимает начальное положение.


Нажмите на картинку, чтобы увеличить ее

Педаль слегка нажата

Бывают такие случаи, когда автовладелец держит ногу на педали тормоза, но не нажимает. Это бывает в случае, когда он готовится к торможению, ведя впереди препятствие или яму на дороге, или просто положил ее «на всякий случай», наготове. Часто такое положение бывает у новичков, напряженных за рулем. Опасаясь ДТП, держат ногу на сцеплении, что приводит к его поломке или прижимая тормоз.

Как говорилось выше, при нажатии на педаль, начинают работать поршня в главном тормозном цилиндре, а значит колодки «прикусывают» диски. Даже небольшое усилие, может вызвать срабатывания системы. Водитель его не заметит, но колодки будут стираться, при постоянном касании с тормозным диском.

Чтобы избежать повышенного износа, предусмотрен «свободный ход» педали, который можно настроить. Кроме этого, в вакуумнике есть резиновый буфер штока, соединяющий его с поршнем толкателя.

Если нога лежит на педали, но не нажимает на нее, то за счет веса ступни и обуви выбирается свободный ход и тормоза не задействуются. В случае, если холостой ход не настроен правильно, то, положив ногу на тормоз, шток начнет придавливать поршня главного цилиндра. Чтобы этого не случилось, используется буфер. В него упирается поршень толкателя, с другой стороны его подпирает «упругость» тормозной жидкости и возвратные пружины. Для преодоления этого сопротивления, нужно сильнее продавить педаль, массы ноги для этого не достаточно.


Нажмите на картинку, чтобы увеличить ее

Видео, как работает вакуумник в автомобиле (без перевода):

Реклама:

Регулировка и ремонт узла после проверки вакуумного усилителя тормозов

В целом регулировка ВУТ сводится к настройке свободного хода тормозной педали. Чтобы правильно его выставить, необходимо настроить длину штока. С помощью регулировочного болта контролируется зазор/выступ. Правильная настройка положения самого болта позволит установить идеальный момент срабатывания клапанов. Когда будет закончена проверка на герметичность, не забудьте отрегулировать свободный ход педали тормоза. Настройка длины штока приводит к возникновению зазора, который определяет степень давления на тормозной цилиндр

Поэтому очень важно правильно выставить длину штока и поставить подходящий зазор. Свободный ход педали при неработающем моторе должен составлять от пяти до четырнадцати миллиметров

Этот зазор контролируется болтом, находящимся над плоскостью вакуумного усилителя тормозов. Маленький зазор приводит к заеданию рабочего цилиндра, вследствие чего происходит быстрый износ колодок и повышается потребление топлива автомобилем. Кроме того, машина начинает произвольно притормаживать, как будто вы едете на ручном тормозе. Большой же зазор, напротив, приводит к увеличению хода педали, что свидетельствует о нарушении герметичности в узле. Выше мы рассказали, как провести проверку работы тормозного вакуумного устройства и отрегулировать его работу в случае необходимости. Теперь скажем несколько слов о его ремонте. Чтобы обеспечить собственную безопасность при поломке усилителя, безотлагательно примите меры по его ремонту или замене. И если вакуумные шланги в бензиновых автомобилях или насосы в дизельных вы можете заменить самостоятельно, не прибегая к услугам автосервиса, то более серьезные работы рекомендуется доверить профессионалам. Конечно, это стоит определенных денег, но когда на кону собственная безопасность, лучше не экономить. Обратитесь к специалистам. Они не только грамотно проведут проверку, но и качественно, с гарантией выполнят все необходимые работы. Следует отметить, что после ремонта важно синхронизировать при торможении и провести проверку системы ABS/ESP. Для этого необходим диагностический стенд и специализированное оборудование. Бывают случаи, когда отремонтировать «вакуумник» выходит дороже, чем приобретение усилителя, бывшего в употреблении, но находящегося в исправном состоянии. Поэтому рекомендуется при необходимости поискать устройство на разборках. Если вы чувствуете уверенность в собственных силах и решили после проверки самостоятельно отремонтировать неисправный вакуумный усилитель, то действуйте следующим образом. Для начала в моторном отсеке демонтируйте всю обивку и снимите накладку ветрового стекла. Не снимайте трубки, ведущие к ГТЦ. Это может привести к попаданию в систему воздуха

Далее открутите цилиндр от вакуумного усилителя и осторожно наклоните вперед, чтобы предотвратить деформацию тормозных трубок. Шланг передачи вакуума перед этим необходимо снять со штуцера усилителя

Внимательно изучите рекомендации, которые дает производитель и приступайте к демонтажу усилителя. Открутите крепежные болты и отсоедините клемму провода, идущего к стоп-сигналу. Только после этого снимите педаль, используя специальный инструмент. Если вы хорошо разбираетесь в конструкции автомобиля, то справитесь с проверкой и ремонтом ВУТ. Однако лучше предварительно зайти в Интернет и найти инструкцию со схемой усилителя. Это заметно ускорит реализацию поставленной задачи и повысит ваши шансы на успех.

Диагностика и ремонт4 февраля 2018Выход из строя «вакуумника» – поломка довольно редкая, но неприятная – для замедления и остановки автомобиля водителю приходится сильно давить тормозную педаль. Внезапный отказ механизма в процессе езды может спровоцировать ДТП – шофер не успевает перестроиться и приложить требуемое усилие в нужный момент. Чтобы выявить признаки критического износа элемента, предлагается рассмотреть принцип работы вакуумного усилителя тормозов (ВУТ) и способы диагностики в условиях обычного гаража.

Разборка вакуумного усилителя 2109

Разобрать ВУТ 2108-2109 несложно, но для разборки необходимо устройство зафиксировать. Разбираем узел в следующем порядке:

  • зажимаем «вакуумник» в тисках;
  • отверткой на корпусе отгибаем пазы, с помощью которых держатся между собой две половинки;
  • когда почти все заклепки будут разогнуты, необходимо придерживать наружную часть корпуса – внутри устройства установлена пружина, и она может выстрелить. Если старая диафрагма вновь будет устанавливаться на место, далеко отвертку внутрь заводить не нужно, можно поранить резиновый уплотнитель;
  • снимаем резиновые чехлы с креплений (2 шт.);
  • демонтируем пластмассовый кожух вместе диафрагмой и толкателем в сборе;

Обычно в ремкомплекте вакуумного усилителя ВАЗ-2109 имеется диафрагма, манжета, пыльник, чехлы (2 шт.) и клапан. Следует поменять все детали, чтобы затем не пришлось переделывать работу. Собирая вакуумный усилитель, диафрагму лучше сразу закрепить на пластмассовом кожухе, так будет легче смонтировать узел.

Какой стороной ставится пружина, значение не имеет, но собирая усилитель, придется приложить усилие, чтобы попасть отверстиями в корпусе на шпильки.

Конструкция ВУ

Для представления роли вакуумного усилителя в тормозной системе, нужно разобраться, как он работает. Такие знания сделают понятными проявления неисправностей.

Вакуумный усилитель собран в герметичном корпусе, разделенном на две камеры эластичной мембраной. Мембрана механически связана с тормозной педалью. Шток мембраны упирается в главный тормозной цилиндр.

Устройство вакуумного усилителя тормозов

До начала торможения клапан, связывающий камеру с атмосферой, закрыт, а клапан разрежения открыт. С обеих сторон мембраны одинаковое низкое давление, она находится в нейтральном положении. Главный цилиндр не нагружен и не оказывает воздействия на тормозную жидкость.

При нажатии на педаль клапан воздуха открывается, клапан разрежения перекрывается. Разница давлений в камерах вызывает изгиб диафрагмы в направлении главного тормозного цилиндра. Цилиндр давит на тормозную жидкость, передавая усилие к тормозам колес.

Сила воздействия зависит от разницы разряжения и атмосферного давления, а также от площади мембраны вакуумного усилителя. Усилие от нажатия педали составляет не более четверти силы, приложенной к главному тормозному цилиндру автомобиля.

Клапан воздуха закрывается при отпущенной педали, давление в камерах выравнивается через клапан разряжения. Под действием пружины мембрана занимает нейтральное положение. растормаживаются.

Важным элементом вакуумного усилителя является обратный клапан. Он открывается при низком давлении во впускном коллекторе и закрывается при высоком. Устанавливается на корпусе усилителя, иногда на патрубке.

Более детально об конструкции можно посмотреть в видео:

Признаки неисправности вакуумного усилителя тормозов и их проявления

Как определить неисправность вакуумного усилителя тормозов?

Наибольшее воздействие на работу тормозов оказывают неисправности комплектующих усилителя:

  • залипание обратного клапана из-за загрязнения;
  • разрушение патрубка на участке от коллектора до усилителя, ослабление затяжки уплотняющих хомутов;
  • разгерметизация диафрагмы.

При отказе клапана, порыве патрубка разрежение в камере низкого давления не создается. Торможение требует большого усилия нажатия на педаль. Автомобиль тормозит с запозданием. При разгерметизации патрубка происходит подсос воздуха в камеру впускного коллектора, это вызывает сбои в работе двигателя.

Важно
Проверить обратный клапан можно подув в него в сторону усилителя. Он должен быть закрыт

При втягивании воздуха в себя, он открывается.

При нарушениях в работе двигателя одновременно с ухудшением работы тормозов, осматриваются патрубки, подтягиваются хомуты.

Разрушение диафрагмы определить сложно, так как корпус вакуумного усилителя неразборный. При нарушении ее целостности высокое давление воздуха попадает к главному цилиндру. Возможно завоздушивание тормозной жидкости, что делает педаль мягкой.

Когда воздух попадает в тормозную систему, происходит нагрев и расширение воздушного пузыря. При этом педаль тормоза отжимает вверх, сжимает тормозные колодки.

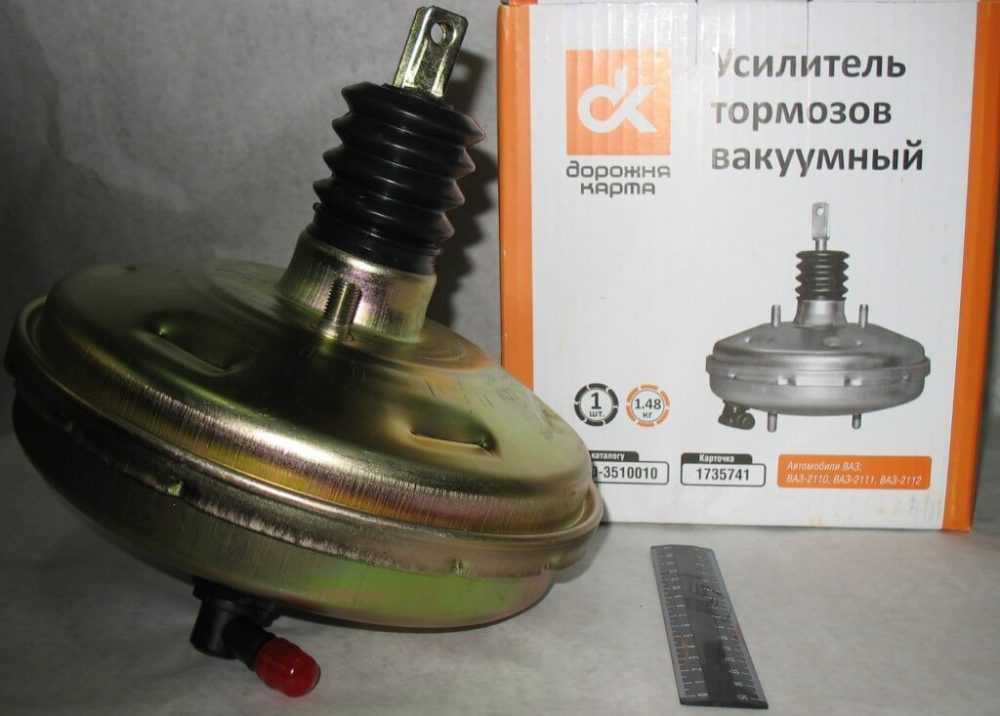

Новый вакуумный усилитель

Проверка исправности ВУ

  1. Не запуская двигатель, произвести два-три качка педали тормоза, до ее фиксации в верхнем положении. Удерживать ногу с усилием на педали.
  2. Запустить двигатель. Педаль плавно проваливается вниз. Вакуумный усилитель исправен.

Нельзя забывать, что движение автомобиля с неисправными тормозами запрещено. Необходимо произвести ремонт самостоятельно или обратиться в автосервис.

Лафхаки по диагностике вакуумного усилителя

Поделиться с друзьями:

Способы проверки усилителя

Существует четыре основных варианта испытания
вакуумного усилителя тормозов. Для начала, необходимо завести ДВС, поскольку
лишь подача вакуума от мотора позволяет усилителю корректно функционировать.

Троение
двигателя при нажатии на педаль тормоза

Если вакуумник пропускает воздух, то в процессе
работы ДВС появляются пропуски зажигания. Такое случается вследствие
повреждения мембраны или внутреннего клапана. Такая поломка ведет к нарушению
наилучшей пропорции воздуха и горючего – в этом случае говорят о троении двигателя. Чтобы это
проверить, запускаем мотор вхолостую и жмем на тормоза.

Включаем ДВС и даем ему поработать вхолостую около
пяти минут. Потом выжимаем тормоз до конца. Это нужно для образования в
остановочной системе вакуума. Отпускаем тормоз и опять давим до упора.

При неисправности вакуумного усилителя тормозов мы
увидим, что амплитуда педали во второй раз окажется существенно короче. Если же
педаль двигается одинаково и при начальном, и при повторном испытании, то узел
не поврежден.

Проверка
вакуума двигателя вакуумметром

Если результаты предыдущих тестов вызывают сомнения,
то лучше продиагностировать ВУТ на достаточное поступления вакуума. В этом нам
поможет вакуумметр.

Автомобильный вакуумметр
Автомобильный вакуумметр

  1. Отсоединяем
    вакуумный шланг от усилителя и подключаем через тройник, обеспечивая
    возможность использования вакуумметра.
  2. Заводим
    ДВС.
  3. Смотрим
    на датчик: если на нем отображается значение меньше 400-450 мм ртутного столба,
    значит, вакуум выходит через трещину или негерметичный уплотнитель впускного
    коллектора, шланг, негерметичный уплотнитель головки блока цилиндров либо
    другие механизмы.

Проверка
ВУТ ручным вакуумным насосом

Вот мы и подошли к тому, как проверить механизм,
используя ручной вакуумный насос. Пожалуй, это наиболее действенный метод. На
проверку уйдет совсем немного времени.

  1. Даем
    ДВС поработать вхолостую на протяжении 15 минут, до выхода на рабочую
    температуру.
  2. Заглушаем
    ДВС и отсоединяем вакуумный проводник от возвратного клапана усилителя
    тормозов.
  3. Подсоединяем
    к клапану ручной вакуумный насос.
  4. Подаем
    напор вакуума на механизм до 500 мм ртутного столба.
  5. Выжидаем
    пять минут: если ВУТ исправен, он будет держать вакуум.
  6. Жмем
    на остановочную педаль (насос при этом не отсоединяем) – при неповрежденном устройстве
    вакуум снизится на 125-250 мм ртутного столба. Если показатель останется таким
    же или снизится до нуля, значит, вакуумный помощник поврежден.

Проверка
обратного клапана ВУТ

Проконтролировать работу возвратного клапана можно
двумя способами: указанная деталь демонтируется, проверка производится при
работающем моторе и выжатой педали остановки ТС.

Снимаем клапан. Дуем в штуцер, ранее присоединенный
к ВУТ, используя жесткую резиновую грушу от ареометра. Можно подуть и ртом – в
неповрежденном клапане воздух проходит свободно. Потом втягиваем воздух из
штуцера. Нормально работающий клапан не будет пропускать воздух. Нарушения в
этом процессе говорят о повреждении клапана вакуумного помощника.

Диагностика обратного клапана ВУТ
Проверка обратного клапана ВУТ

Но снятие возвратного клапана – не лучшая проверка,
так как в процессе демонтажа можно нарушить герметичность конструкции. Поэтому
лучше использовать второй вариант:

  1. Заводим
    мотор на пару минут.
  2. Выжимаем
    до конца на педаль замедления хода и выключаем мотор.
  3. Неповрежденный
    возвратный клапан закроется. Поскольку со стороны коллектора отсутствует
    разрежение, а в отсеке останется вакуум, для удержания педали не надо
    прикладывать дополнительную силу.
  4. Если
    педаль остановки ТС сразу потянется кверху, то возвратный клапан системы
    поврежден.

Ремонт или замена

Обнаружив неисправность вакуумного усилителя тормозов, вы можете пойти двумя путями: заменить его новым или попытаться отремонтировать. Здесь следует отметить, что новый ВУТ без главного тормозного цилиндра обойдётся примерно в 2000–2500 рублей. Если у вас нет желания тратить столько денег, и вы настроены на самостоятельный ремонт узла, приобретите для старого «вакуумника» ремонтный комплект. Он стоит не дороже 500 рублей и включает те детали, которые чаще всего выходят из строя: манжету, колпачок хвостовика, резиновые прокладки, фланцы клапанов и т.п. Сам по себе ремонт усилителя процесс не слишком сложный, но времязатратный. Он предусматривает снятие устройства с автомобиля, разборку, дефектовку, замену неисправных элементов, а также регулировку.

В комплект входят все детали, которые подвергаются постоянным нагрузкам

Менять вакуумный усилитель или ремонтировать, выбирать вам. Мы же рассмотрим оба процесса, и начнём с замены.

Замена ВУТ на ВАЗ 2106

Необходимые инструменты:

  • тонкая шлицевая отвёртка;
  • накидной ключ на «13»;
  • торцевой ключ на «13».

Порядок работ:

  1. Размещаем автомобиль на ровной поверхности, включаем передачу.
  2. В салоне отгибаем ковролин под кронштейном педалей. Находим там место соединения педали тормоза и толкатель усилителя.
  3. При помощи шлицевой отвёртки снимаем пружинный фиксатор со штифта крепления педали и хвостовика толкателя.

  4. Используя ключ на «13», отворачиваем четыре гайки, удерживающие корпус усилителя.

  5. Поднимаем капот. Находим в моторном отсеке ВУТ.
  6. Торцевым ключом на «13» откручиваем две гайки на шпильках крепления главного тормозного цилиндра.
  7. Потянув главный цилиндр вперёд, снимаем его с корпуса усилителя. Трубки от него откручивать не нужно. Просто аккуратно отводим его в сторону и кладём на любую деталь кузова или двигателя.

  8. При помощи тонкой шлицевой отвёртки извлекаем обратный клапан из резинового фланца в корпусе «вакуумника».

  9. Снимаем ВУТ с автомобиля.
  10. Устанавливаем новый усилитель и производим сборку в обратном порядке.

После замены устройства не спешите устанавливать главный тормозной цилиндр, так как перед этим необходимо произвести проверку и при необходимости регулировку выступания штока, о чём мы поговорим после рассмотрения процесса ремонта ВУТ.

Видео: замена ВУТ

Инструменты:

  • тиски;
  • шлицевая отвёртка;
  • небольшой молоток;
  • пассатижи.

Алгоритм действий:

  1. Закрепляем вакуумный усилитель в тисках любым удобным образом, но только так, чтобы не повредить его.
  2. При помощи шлицевой отвёртки и пассатижей производим развальцовку половин корпуса устройства.

  3. Не рассоединяя половинок корпуса, накручиваем на шпильки крепления главного цилиндра гайки. Это необходимо для того, чтобы обезопасить себя при разборке устройства. Внутри корпуса установлена очень мощная возвратная пружина. Расправившись, она может вылететь при разборке.
  4. Когда гайки будут накручены, аккуратно при помощи отвёртки рассоединяем корпус.
  5. Откручиваем гайки на шпильках.
  6. Извлекаем пружину.
  7. Производим осмотр рабочих элементов усилителя. Нас интересует манжета, чехлы шпилек, защитный колпачок корпуса следящего клапана, а также фланец обратного клапана.

  8. Производим замену неисправных деталей. Манжету меняем в любом случае, так как именно она в большинстве случаев становится причиной неисправности ВУТ.

  9. После замены производим сборку устройства.
  10. Завальцовываем края корпуса при помощи отвёртки, пассатижей и молотка.
