Большой лайфхак: колодки задние и передние для лада веста

Замена тормозных колодок задних колес

Замену тормозных колодок нужно производить комплектом на обоих задних колесах.

Устанавливаем автомобиль на подъемник и затормаживаем стояночным тормозом.

Снимаем задние колеса.

Отпускаем рычаг ручного привода тормоза.

Поднимаем автомобиль на высоту, удобную для выполнения работ.

Снимаем тормозные барабаны заднего тормоза, как указано выше.

Снимаем нижнюю, затем верхнюю стяжные пружины 1 и 5, рисунок 2.

С помощью плоскогубцев снимаем скобы 3 направляющих колодок.

Снимаем распорную планку 4 с механизмом автоматической регулировки в сборе.

Снимаем тормозные колодки 2 и 7, отсоединив трос ручного привода тормоза от рычага 8 привода.

Установка тормозных колодок задних колес

Очищаем элементы заднего тормоза.

Наносим на резьбовую поверхность распорной планки смазку Литол-24.

Устанавливаем колодки на тормозной щит.

Устанавливаем верхнюю и нижнюю стяжные пружины.

С помощью отвертки и плоскогубцев устанавливаем скобы 3 направляющих колодок, как показано на рисунке 2.

Разводим клещами тормозные колодки 1 и 5, рисунок 3, устанавливаем распорную планку 2 и регулируем наружный диаметр колодок, вращая гайку 4 распорной планки. Наружный диаметр колодок должен составлять 202,2 — 202,7 мм.

Не допускаются повреждения любых элементов распорной планки, так как это может привести к выходу из строя регулировочного механизма.

Устанавливаем тормозной барабан, как сказано выше.

Нажимаем на педаль тормоза 10 — 15 раз для установки задних тормозных механизмов в рабочее положение. Проверяем и при необходимости доводим до нормы уровень тормозной жидкости в бачке гидропривода тормозов.

После этого регулируем стояночный тормоз.

Признаки необходимости замены тормозных колодок

  • снижение эффективности торможения;
  • появление стороннего звука, скрипа, металлического скрежета в ходе нажатия на педаль;
  • разгерметизация тормозного контура;
  • появление маслянистых потеков на суппорте, поворотном кулаке;
  • индикация лампочки на приборной панели;
  • рабочая температура диска, ступицы явно превышает допустимую.

Для точного понимания степени износа тормозных колодок, необходимо производить их периодическую диагностику. Диагностика занимает не более часа времени – необходимо попросту снять колёса и барабаны, и визуально оценить состояние фрикционных накладок. Заодно убедитесь в отсутствии трещин и излишнего износа барабана, диаметр внутренней части которого должен составлять менее 204,45 мм. Если диаметр окажется больше – барабаны также подлежат замене.

Если вы всё же пропустили момент износа, то при торможении со стороны задних колёс будет доноситься неприятный скрежет – это «встреча» двух металлических поверхностей – барабана и стёртых колодок. Эксплуатировать автомобиль в таком случае категорически запрещено, ведь одно из колёс в определённый момент может попросту заклинить. В лучшем случае вам придётся менять не только колодки, но и барабаны.

DSC_9261 (Копировать)

После установки тормозного барабана гайку подшипника ступицы затягиваем предписанным моментом 175 Н∙м.

Желательно устанавливать новую самоконтрящуюся гайку. На левом колесе такое требование более критично, чем на правом.

Аналогично заменяем колодки тормозного механизма правого колеса.

Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз. Удерживаем ее в нажатом положении и затем поднимаем и опускаем стояночный тормоз (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал). При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.

При необходимости регулируем стояночный тормоз.

5. Задние тормозные механизмы

Снятие заднего тормозного барабана

1. Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание.

2. Снять заднее колесо с автомобиля.

3. Отпустить рычаг стояночного тормоза.

4. Поднять автомобиль на высоту, удобную для выполнения работ.

5. Снять колпак ступицы (лопатка монтажная, молоток).

6. Отвернуть гайку 1 крепления тормозного барабана к оси 3 ступицы заднего колеса и снять барабан 2 (головка сменная 30, удлинитель и вороток, съемник 67.7823-9519).

Снятие тормозного барабана заднего тормоза:

  1. гайка крепления тормозного барабана;
  2. тормозной барабан;
  3. ось ступицы заднего колеса.

Внимание: — Тормозные барабаны должны быть одинакового диаметра. При расточке одного из барабанов обязательно расточить второй барабан

— При замене тормозного барабана с одной стороны обязательно заменить тормозной барабан с противоположной стороны. — При замене тормозных барабанов обязательно заменить тормозные колодки. Измерить внутренний диаметр тормозного барабана в двух взаимно перпендикулярных направлениях. Сравнить результаты замеров с данными приведенными в таблице. При необходимости заменить тормозной барабан новым (штангенциркуль ШЦ-II-250-0,05).

Параметр Значение
Номинальный внутренний диаметр тормозного барабана, мм 203,2 мм
Максимально допустимый внутренний диаметр тормозного барабана, мм 204,45 мм

7. При наличии на рабочей поверхности тормозного барабана глубоких рисок, волнистости, расточить барабан. Вновь произвести замеры. Сравнить результаты замеров с данными, приведенными в таблице. При необходимости заменить тормозной барабан новым.

Установка заднего тормозного барабана

1. Очистить элементы заднего тормоза (щетка металлическая).

2. При замене тормозного барабана проверить наружный диаметр тормозных колодок и при необходимости отрегулировать (см. соответствующий раздел ниже в данной главе).

3. Установить тормозной барабан на ось ступицы заднего колеса и закрепить его гайкой. Момент затяжки гайки 158…192 Н·м (головка сменная 30, удлинитель и вороток, ключ динамометрический).

Замена рабочего цилиндра тормозов задних колес

Устанавливаем автомобиль на подъемник и затормаживаем задние колеса стояночным тормозом

Снимаем заднее колесо.

Отпускаем рычаг ручного привода тормоза.

Снимаем тормозной барабан.

Снимаем верхнюю стяжную пружину.

Раздвигаем тормозные колодки.

Отворачиваем штуцер крепления тормозной трубки 4, рисунок 4, к колесному цилиндру 2 заднего тормоза и устанавливаем заглушки на тормозную трубку и в отверстие колесного цилиндра.

Головкой на 10 отворачиваем болты 3 крепления колесного цилиндра 2 к щиту 1 заднего тормоза и снимаем цилиндр.

Установка рабочего цилиндра

Очищаем элементы заднего тормоза.

Устанавливаем колесный цилиндр на щит заднего тормоза и закрепляем его болтами. Момент затяжки болтов 7 — 11 Нм (0,7 — 1,1 кгс.м).

Извлекаем заглушки из отверстий колесного цилиндра и тормозной трубки и заворачиваем штуцер тормозной трубки в отверстие колесного цилиндра. Момент затяжки штуцера 14 — 20 Нм (1,4 — 2,0 кгс.м).

Устанавливаем верхнюю стяжную пружину.

Устанавливаем распорную планку.

Проверяем наружный диаметр тормозных колодок и при необходимости регулируем.

Устанавливаем тормозной барабан, как указано выше.

Устанавливаем заднее колесо.

Прокачиваем тормозную систему и при необходимости гидропривод сцепления.

После этого проверяем эффективность тормозов.

Не могу не похвалить Весту в движении: управляемость у неё что надо. И на 100 километрах в час, и на 140 рулить этой машиной приятно. Но вот «робот» с его тягой к пинкам и задумчивости я с удовольствием заменил бы на «механику» или гидромеханический «автомат».

Задняя подвеска даже на трамвайных рельсах давала пинка под «пятую точку», на «лежачих полицейских» она срабатывала до отбоя, отзываясь неприятными ударами. Конечно, управляемость превыше всего, но для наших дорог хотелось бы чего-то более длинноходного.

А что скажут о салоне мастера? Долго ощупывали панель, причём больше всего интересовали стыки и материалы. Пообещали, что через полгода она станет скрипеть. Посмотрим, пока в салоне тихо.

Звук поднимающегося и опускающегося стекла водительской двери вызвал у них опасение за будущую сохранность этих самых стёкол: в уплотнения набиваются пыль и грязь, отчего возможно быстрое появление царапин.

К передвижению заслонок блока климат-контроля прислушивались как врачи к сердцебиению пациента. Да, звуки заслонки издают странные. При смене направления, скажем, со стекла в ноги раздается тихое похрустывание.

В целом салон, конечно, комфортный и пока вызывает положительные эмоции. Некоторые незначительные недостатки спишем на то, что это автомобиль не C и не D-сегмента. Криминального ничего нет, ничто не отваливается и не откручивается. Нам остаётся посмотреть хотя бы на замену лампочек.

Опубликовано 15 Октября 2018

Разбираем заднею ступицу на Ладе Веста.

все знакомо как на логане. не ошибся я в выборе весты. но вроде еще можно поездить на таких колодках.

вот уёбки на заводе.ну почему нельзя сделать разборный барабан.логан 2 заколебал.помню менял колодки на логане и попадал на подшипник(развалился при снятии)выпресовку,запресовку.

LADA > Vesta

Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.

Работу проводим на ровной площадке, смотровой канаве или эстакаде.

Внимание! Колодки тормозных механизмов задних колес необходимо заменять комплектом — все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении

Замену колодок показываем на правом заднем колесе. Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен.

Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.

Для снятия барабана колодки нужно свести.

Как понять, что колодки вышли из строя

Если во время осмотра машины проблем с тормозными колодками обнаружено не было, то об их повреждении удастся узнать во время торможения. С неисправными колодками автомобиль во время торможения немного побалтывается, также можно услышать характерный шум в задних колесах. Самая плачевная ситуация наблюдается, когда колесо просто клинит во время остановки.

Такой расходник, как задняя тормозная колодка Лада Гранта, очень важен, поскольку делает ваше передвижение машиной безопасным. Когда из строя выходит хоть одна деталь системы торможения, последствия могут быть куда печальнее. Провести осмотр либо замену тормозной колодки можно как самостоятельно, так и обратившись за помощью к специалистам.

Система коррекции и помощи при вождении автомобиля Лада Веста

Автомобиль Лада Веста оснащен всеми самыми необходимыми системами, которые способствуют комфортному управлению автомобиля. Все ниже перечисленные системы присутствует абсолютно во всех комплектациях автомобиля, что делает его весьма привлекательной фигурой на рынке автомобилей. ABS или антиблокировачная система

— в случае экстренного, а иногда и штатного торможения, предотвращает полную блокировку колес автомобиля, благодаря этой системе уменьшается тормозной путь автомобиля, также во время торможения появляется возможность управлять автомобилем за счет того, что колеса не заблокированы. При работе этой системы Вы наверняка услышите характерный «треск» и легкое биение педали тормоза.

EBD или распределение тормозных сил

— правильно распределяет тормозные силы передней и задней оси автомобиля, система активируется при неправильной работе ABS, обозначается на приборной панели в виде красного сигнализатора — «Отказ тормоза».

BA или вспомогательное торможение

— данная функция считывает то, как быстро Вы нажали на педаль тормоза, из полученных данных система распознает являлось ли обычным торможением или экстренным. В случае экстренного торможения система увеличит давление в приводе тормозной системы до определенного уровня и будет его держать до тех пор, пока нажата педаль тормоза.

HHC или предотвращение скатывания автомобиля при трогании на подъеме

— при остановке автомобиля на уклоне, угол которого равен четырем процентам или более, система HHC активируется для помощи в дальнейшем начале движения автомобиля, чтобы HHC сработала правильно, нажмите педаль тормоза с достаточным усилием для того, чтобы автомобиль оставался на месте, после включения передачи, отпускания педали тормоза и нажатии педали акселератора, система будет удерживать автомобиль на месте пока он не начнет движение, но не более двух секунд. Система автоматически отключается если автомобиль стоит на стояночном тормозе или же открыта водительская дверь автомобиля.

ESC и TC — или контроль устойчивости и противобуксовочная система

— две эти функции автомобиля Лада Веста работают в паре и активируются автоматически при включении двигателя автомобиля. ESC отвечает за надежную устойчивость автомобиля на дороге, система считывает скорость вращения всех колес и если одно или несколько из них начинают вращаться быстрее, система замедляет их вращение, в более серьезных ситуациях система сбрасывает обороты двигателя, благодаря чему, возвращает управляемость автомобиля. TC осуществляет те же функции, что и ESC только при трогании автомобиля, что уменьшает чрезмерную пробуксовку колес автомобиля.

Установка

Самостоятельная замена тормозных колодок на Лада Веста несложна. Сперва следует подготовиться к работе.

Требуемые инструменты:

  1. Шлицевая отвертка;
  2. Ключ на 13;
  3. Ключ на 15.

Сначала нужно открыть капот и проверить уровень тормозной жидкости в бачке. Если он на отметке Мах, потребуется откачать часть посредством шприца, чтобы во время утапливания поршня в цилиндр, тормозная жидкость не потекла через край. Когда с этим покончено, остается только поддомкратить Весту и снять колесо. Не забудьте поставить подпорку для надежности.

Первым делом требуется вдавить поршень внутрь цилиндра. Для этого между поршнем и тормозной колодкой (внутренней) вставляется шлицевая отвертка, которой и вдавливается поршень. Однако работать нужно аккуратно, чтобы не повредить пыльник цилиндра, иначе его придется менять.

Сначала вдавливаем поршень в цилиндр.

Затем приступаем к откручиванию болта, который фиксирует тормозную скобу с направляющим пальцем (нижним). Сам палец удерживается ключом на 15, тогда как болт выкручивается ключом на 13.

После выкручиваем болт.

Далее поднимаем тормозную скобу вверх. Шланг, по которому подается тормозная жидкость, отсоединять не требуется.

Когда скоба поднята, остается только вынуть стертые тормозные колодки и снять пружинные скобы. На них и на посадочных местах для колодок наверняка есть следы коррозии и грязи – их требуется счистить щеткой по металлу.

Перед установкой новых колодок, необходимо проинспектировать состояние пыльников направляющих пальцев. Если чехол с дефектом (трещина и т. д.), палец нужно вынуть, а сам пыльник заменить. Нижний палец просто откручивается, но если вам нужно поставить новый пыльник на верхний палец, то при его откручивании придется снять и саму тормозную скобу. При установке пальцев обратно, нужно нанести на них немного смазки.

После проверки остается только поставить новые колодки и закрепить их пружинными скобами. Сборка осуществляется в обратной последовательности.

Работа со вторым колесом проводится аналогично.

Когда замена тормозных колодок на Весте завершена, остается только несколько раз нажать на педаль тормоза, а также проверить уровень тормозной жидкости в бачке. Если меньше нормы – нужно долить.

В видео процесс замены колодок на Vesta наглядно продемонстрирован

Механики рекомендуют после замены колодок на Весте ездить аккуратно и размеренно хотя бы первые 100 км (а лучше 500 км). Тормозить следует плавно, чтобы новые колодки притерлись.

Самостоятельная замена колодок на Весте не отнимает много времени, к тому же, для проведения работ не нужны специфические инструменты и навыки. Поэтому она станет прекрасной возможностью самому поработать с машиной и сэкономить, ведь на СТО за замену берут около 500 рублей.

Замена передних колодок на Ладе Веста

Сразу стоит взять во внимание, что колодки на одной оси меняются параллельно. Если происходит замена только одного элемента оси, то при торможении на большой скорости автомобиль будет уводить в сторону

Подобное техническое обслуживание будет относиться к грубым нарушениям повлекшие последствия с риском для здоровья.

Для начала определяемся с ценовым сегментом и собственно производителем. Не стоит рассчитывать купить колодки качественной сборки дешево. На заводе «АвтоВАЗ» с конвейера сходят Лады Веста, оборудованные колодками от бренда TRW. Если интересует их каталожный номер, то смотрите на следующие значения: 8200 432 336.

Какие колодки выбрать зависит только от водителя

Специалисты при этом рекомендуют обращать внимание на следующие характеристики:

  • идеальная форма без дефектов;
  • опорная пластина выдержана в пропорциях;
  • отсутствие мусора во фрикционном материале;
  • асбест качественными колодками не используется.

Пользуются популярностью передние колодки разных марок. Рассмотрим артикул нескольких товарных позиций представленных на рынке:

  1. 22841 (Allied Nippon).
  2. 00-00001679 (TRW).
  3. 00-00001680 (Brembo).
  4. МК410608481R (Кедр).
  5. 17151 (FENOX).
  6. 28110 (RENAULT).

Переходим непосредственно к процессу самостоятельной замены передних колодок на Ладе Веста. Сперва приобретаем следующий инструмент: ключ на 13/15, шпилевую отвертку. Далее проверяем уровень тормозной жидкости. Нужно снизить ее уровень до средней отметки, что поможет избежать проблем при ремонтных работах.

Снимая колесо, устанавливайте самую надежную опору, которая у вас есть на данный момент. Вдавливаем поршень внутрь цилиндра, прилагая пол силы. Подобные манипуляции выполняем шпилевой отверткой, которая размещается между поршнем и тормозной колодкой. Далее берем оба ключа для откручивания фиксирующего тормозную скобу болта. Для пальца понадобиться ключ на 15, а под болт на 13.

Не трогая тормозной шланг, поднимаем вверх тормозную скобу. Сняв пружинные скобы, приступаем к замете стертых колодок на новые из магазина. Попутно все следы коррозии удаляем металлической щеткой средней жесткостью.

Можно при необходимости воспользоваться все той же отверткой. Еще не лишним будет заменить пыльники направляющих пальцев на новые, если есть видимые механические повреждения. Демонтаж сводится к простому откручиванию пальца. Для верхнего дополнительно потребуется снять тормозную скобу. Все устанавливаемые пальцы должны быть повторно смазаны.

Повторяя процесс разборки в обратном направлении, завершаем замену передних колодок сборкой всех элементов. Теперь можно залить тормозную жидкость до максимально возможного уровня. Первый тест тормозов делаем на минимальной скорости, чтобы тормозные колодки смогли разработаться.

Порядок замены задних тормозных колодок на Ладе Гранта

Когда меняется задняя тормозная колодка, первое, с чем вы столкнетесь это с наличием антиблокировочной системы. Но не на всех машинах есть АБС. Схема замены колодок в Ладе с АБС и без, не особо отличается. Однако при наличии в автомобиле антиблокировочной системы, вам придется отключить датчик на время замены колодки с АБС.

Перед началом замены колодки проверьте уровень тормозной жидкости. Если тормозная жидкость почти полностью заполнена, заберите ее оттуда в заранее подготовленную емкость при помощи резвой груши.

Задняя тормозная колодка замещается поэтапно – сначала меняем колодку с левой стороны и только потом переходим к замене правой или наоборот. Но ни в коем случае не одновременно.

Как меняется задняя тормозная колодка у авто Лада Гранта? Обычно это выглядит следующим образом:

  • опускаем до упора ручник;
  • ослабляем силу натяжения болта, регулирующего ручной тормоз;
  • выкручиваем направляющий штифт, держащий тормозной диск;
  • выкручиваем барабанные направляющие, направляющие силу торможения;
  • убираем грязь и ржавчину;
  • протираем место установки барабана спреем ВД-40;
  • обстукиваем барабан при помощи вышеуказанного молотка – это действие в дальнейшем поможет его демонтировать;
  • вкручиваем болтики в отверстия на барабане;
  • осматриваем рабочий тормозной барабан – на наем должны присутствовать трещины, сколы, глубокие риски;
  • сводим задние колодки торможения посредством лопаток для монтажа;
  • выводим окончание верхней пружины, используя шлицевую отвертку, резиновый молоток или монтажные пассатижи;
  • снимаем пружину и отсоединяем ее;
  • опускаем колодку, находящуюся спереди, и параллельно снимем нижнюю пружину, далее снимается нижняя пружина и верхняя пружина, которая стягивает колодку;
  • производим демонтаж распорки;
  • выводим крюк распорного рычага от троса стояночного тормоза, при этом следует не повредить сам трос;
  • снимаем вторую колодку по этой же схеме;
  • расшплинтуем палец, отвечающий за распорку рычага, для этого используем плоскогубцы;
  • демонтируем шайбу, расположенную на колодке, после производим отсоединение рычага и пальца;
  • очищаем все детали от загрязнений и ржавчины;
  • проверяем отсутствие протечки тормозной жидкости;
  • установите на новую колодку осевой палец, рычаг, отвечающий за распорку и собственно пружины;
  • приступаем к сборке.

Собираем механизм тормозной системы в обратном порядке. При сборке главное – помнить, что колодки необходимо установить по очереди.

Теперь вы можете оценить свои возможности и, купив новые колодки и инструменты, провести замену задней колодки Лады Гранта самостоятельно.

https://www.youtube.com/watch?v=TRKMbrdHGg8

Замена тормозных колодок на Лада Веста

Для замены колодок вам понадобится не более 2 часов времени и следующий набор инструментов – отвертка, молоток, пассатижи и торцовый ключ на 36 мм. Выполните следующие действия:

  • Поднимите домкратом заднюю часть автомобиля и снимите колесо
  • Ослабьте стояночный тормоз, убедившись в устойчивости автомобиля

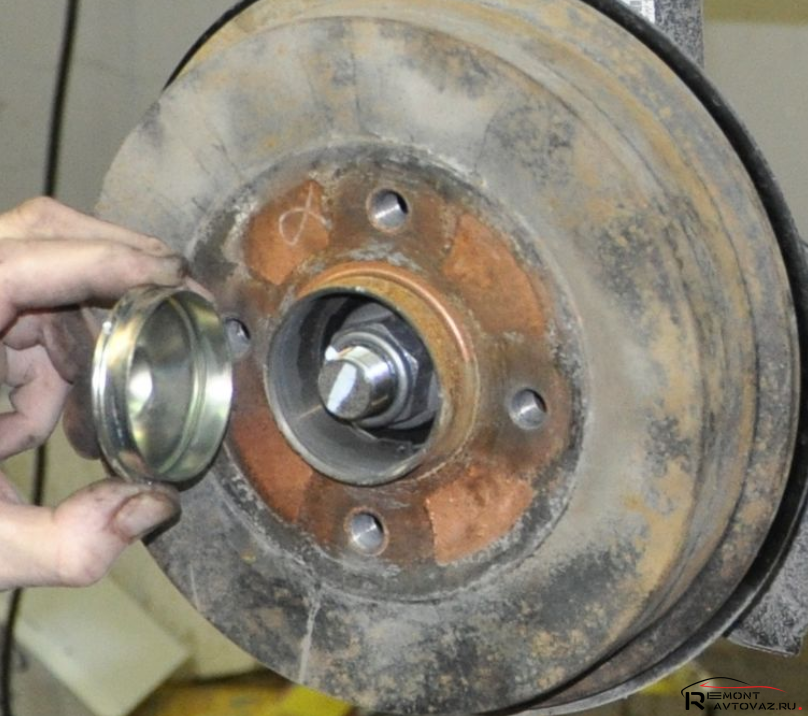

  • Извлеките колпачок ступицы при помощи отвертки и молотка

Открутите гайку ступицы ключом на 36 мм

Демонтируйте тормозной барабан

  • Подожмите отверткой и снимите с рычага колодки трос привода
  • Отсоедините от колодок стягивающие пружины
  • Извлеките пружинную скобу с помощью пассатижей
  • Аналогично снимите опору второй колодки

Достаньте распорную планку и переднюю тормозную колодку

  • Извлеките заднюю тормозную колодку из барабана
  • Отсоедините наконечник троса стояночного тормоза от рычага задней колодки

Снимите регулировочный механизм, выведя его из зацепления

Необходимые материалы, инструменты:

  • ключи на «13», «15»;
  • баллонный ключ;
  • ветошь;
  • комплект новых ПТК;
  • смазка на графитовой основе;
  • жидкость для удаления ржавчины;
  • дополнительное освещение по мере необходимости.

Алгоритм действий:

  1. Вывешиваем машину домкратом, для удобства используем гидравлический подъемник.
  2. Баллонным ключом выкручиваем болты, снимаем колесо.
  3. С тыльной стороны тормозного суппорта отвинчиваем два направляющих болта.
  1. Разжимаем распорную планку, разводим колодки.
  1. Поочередно извлекаем каждую накладку.
  1. Проводим профилактику, устанавливаем новые, собираем конструкцию.

Срок эксплуатации задней колодки

Система торможения обустроена так, что большая часть нагрузки во время торможения переходит на перед машины ˗ на передние колодки. Исходя из этого задние тормозные колодки служат очень долго. Сколько точно прослужит задняя тормозная колодка, не ответит вам ни один специалист из автосалона, а все потому, что на ее срок службы колоссально влияют следующие факторы:

  • манера езды – быстрый способ вождения, где водитель постоянно разгоняется и тормозит, ускорит износ колодки;
  • качество тормозного барабана;
  • иные обстоятельства – к примеру, средства, которые используют для посыпки дорожного покрытия в зимнее время, разрушительно воздействуют на фрикционные накладки.

Если условия эксплуатации благоприятные, то задняя колодка Лады Гранта может прослужить до 60000 км. Однако при замене колодки стоит ориентироваться по состоянию накладки, а не общего пробега авто после установки новой колодки

Обратите внимание на толщину накладки. Если она стерлась до 1,5 мм или стала еще тоньше или, куда хуже, стала отклеиваться от металла или появился скол и трещина, нужно срочно заменить заднюю колодку Лады Гранта, чтобы избежать неприятных последствий.

Когда накладка стерлась и стала меньше 0,15 см, поршень может покинуть цилиндр, как следствие мы получим утечку тормозной жидкости, и поломку тормозной колодки.

Замена задних колодок на Ладе Веста

Купить задние колодки необходимо с той же придирчивостью, что и передние аналоги. К тормозам стоит относиться всегда ответственно вне зависимости от масштабов ремонтных работ. Рекомендуют остановить свой выбор на следующих марках с такими артикулами:

  1. B11-05-007 (UBS).
  2. BS-3001 (LYNXauto).
  3. BS-P8454 (Pilenga).
  4. BS-5717 (LYNXauto).

Снимаем колеса и фиксируем машину в приподнятом состоянии на надежные домкраты. Сводим колодки для демонтажа барабана. При помощи отвертки в барабане вращаем храповую гайку, отвечающую за авторегулировку зазора между колодкой и барабаном. Вставляем в отверстие, и непринужденными движениями вверх выполняет обороты.

Берем зубило с молотком для удаления колпака подшипника. Он посажен достаточно плотно, поэтому прилагаем усилия, нанося удары по зубилу. После откручиваем подшипник ступицы воротком и головкой на 30.

Проявляем осторожность при последующих манипуляциях: помните про хрупкий датчик ABS. Пружины поддевать необходимо отверткой

Прижимная задняя пружина вместе с опорной стойкой удаляются.

Крюк стяжной пружины снимается из зацепления отверткой. От тормозного щита отводим подсборку задних колодок. Сверху не забываем про стяжную пружину. Убирая распорную планку, становится доступным основной элемент. Тросик ручника обязательно вам попадется: его снимаем.

Процессу сборки должна предшествовать работа по уменьшению планки в длину. Тыльный наконечник вкручивается до упора, ведь наши колодки новые. Ржавчину во всех ее проявлениях нещадно удаляем с основных деталей. От степени ржавчины применяем разные смазывающие масла.

Загляните в нашу группу .

DSC_9324

Механизм автоматической регулировки зазора между колодками и барабаном выполнен в виде составной распорной планки.

При нажатии педали тормоза под действием поршней колесного цилиндра колодки начинают расходиться и прижиматься к барабану, при этом выступ рычага регулятора перемещается по впадине между зубьями храповой гайки. При определенном износе колодок и нажатии педали тормоза рычагу регулятора хватает хода, чтобы повернуть храповую гайку на один зуб, тем самым увеличивая длину распорной планки и одновременно уменьшая зазор между колодками и барабаном. Так постепенное удлинение распорной планки автоматически поддерживает зазор между тормозным барабаном и колодками. Эта же система поддерживает стояночный тормоз в постоянно рабочем состоянии без всяких регулировок.

Замена тормозных колодок задних колес

Замену тормозных колодок нужно производить комплектом на обоих задних колесах.

Устанавливаем автомобиль на подъемник и затормаживаем стояночным тормозом.

Отпускаем рычаг ручного привода тормоза.

Поднимаем автомобиль на высоту, удобную для выполнения работ.

Снимаем тормозные барабаны заднего тормоза, как указано выше.

Снимаем нижнюю, затем верхнюю стяжные пружины 1 и 5, рисунок 2.

Снимаем распорную планку 4 с механизмом автоматической регулировки в сборе.

Снимаем тормозные колодки 2 и 7, отсоединив трос ручного привода тормоза от рычага 8 привода.

Установка тормозных колодок задних колес

Очищаем элементы заднего тормоза.

Устанавливаем колодки на тормозной щит.

Устанавливаем верхнюю и нижнюю стяжные пружины.

С помощью отвертки и плоскогубцев устанавливаем скобы 3 направляющих колодок, как показано на рисунке 2.

Разводим клещами тормозные колодки 1 и 5, рисунок 3, устанавливаем распорную планку 2 и регулируем наружный диаметр колодок, вращая гайку 4 распорной планки.

Наружный диаметр колодок должен составлять 202,2 — 202,7 мм.

Устанавливаем тормозной барабан, как сказано выше.

Нажимаем на педаль тормоза 10 – 15 раз для установки задних тормозных механизмов в рабочее положение.

Проверяем и при необходимости доводим до нормы уровень тормозной жидкости в бачке гидропривода тормозов.

Устанавливаем автомобиль на подъемник и затормаживаем задние колеса стояночным тормозом

Снимаем заднее колесо.

Снимаем тормозной барабан.

Раздвигаем тормозные колодки.

Отворачиваем штуцер крепления тормозной трубки 4, рисунок 4, к колесному цилиндру 2 заднего тормоза и устанавливаем заглушки на тормозную трубку и в отверстие колесного цилиндра.

Головкой на 10 отворачиваем болты 3 крепления колесного цилиндра 2 к щиту 1 заднего тормоза и снимаем цилиндр.

Установка рабочего цилиндра

Устанавливаем колесный цилиндр на щит заднего тормоза и закрепляем его болтами. Момент затяжки болтов 7 — 11 Нм (0,7 — 1,1 кгс.м).

Устанавливаем верхнюю стяжную пружину.

Устанавливаем распорную планку.

Устанавливаем тормозной барабан, как указано выше.

Устанавливаем заднее колесо.

Прокачиваем тормозную систему и при необходимости гидропривод сцепления.

После этого проверяем эффективность тормозов.

  • ключи на «15», «17»;
  • баллонный ключ;
  • ветошь, комплект новых ЗТК;
  • смазка, WD-40;
  • дополнительное освещение по мере необходимости.

Как поменять задние колодки на Лада Веста:

  1. Фиксируем передний ряд колес противооткатными башмаками.
  2. Домкратим заднюю часть машины.
  3. Снимаем колесо.
  1. Выкручиваем тормозной барабан (два винта).
  1. Разжимаем верхнюю и нижнюю прижимные пружины тормозных колодок.
  2. Снимаем проушину троса-натяжителя с крепления.
  1. Извлекаем старые ЗТК, устанавливаем новые.
  2. Устанавливаем пружины на тормозные колодки, собираем детали в обратной последовательности.

При покупке тщательно сверяйте каталожные артикулы деталей. Своевременно проводите диагностику тормозного контура.Импортные или отечественные колодки, что лучше. Большой разницы при покупке оригинальных комплектующих нет. Качество приблизительно одинаковое. Стоимость отечественных аналогов на 20 – 30% дешевле импортных.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
