Замена и ремонт генератора на ВАЗ 21099, ВАЗ 2109, ВАЗ 2108

Расположение источника питания: моторный отсек, справа по направлению движения транспортного средства.

Необходимые материалы, инструменты:

  • рожковые, накидные ключи;
  • вороток, головки;
  • динамометрический ключ для точности силы зажима;
  • новый ремень приводных механизмов по мере необходимости;
  • пластиковая лопатка для съема ремня;
  • отвертки с набором бит, чтобы поменять щетки.

Пошаговая инструкция по замене:

  • Глушим двигатель автомобиля.
  • Открываем капот.
  • Ослабляем крепление клемм, снимаем их с АКБ.
  • Отпускаем болт – фиксатор кронштейна.
  • Выводим генераторную установку вниз.
  • Снять ремень приводных механизмов.
  • Извлекаем ИП из моторного отсека для дальнейшего проведения профилактики.
  • По завершении диагностических работ устанавливаем детали в обратной очередности.

После демонтажа ИП мастер проводит его очистку, первичный осмотр, определяет вероятные поломки. Комплектующие заменяют новыми, зачищают клеммы на роторе.

Деталь не подлежит установке, если в корпусе обнаружены трещины. Последующая эксплуатация технического средства небезопасна.

Целостность обмотки ротора проверяем мультиметром. Профилактике также подлежит диодный мост. Не забывайте проверить целостность предохранителя, замените новым по мере необходимости, соблюдайте ампераж.

При условии соблюдения рекомендаций специалистов последующая профилактика источника питания через 30 – 40 тыс. км.

Чтобы продлить срок эксплуатации электрического оборудования соблюдайте график проведения технических осмотров. Приобретайте детали с оригинальными каталожными артикулами, полный перечень серийных номеров указан в табличных данных.

Обращайтесь за помощью к специалистам СТО при возникновении сложностей с ремонтом, обслуживанием электрических установок.

Чиним регулятор напряжения и реле

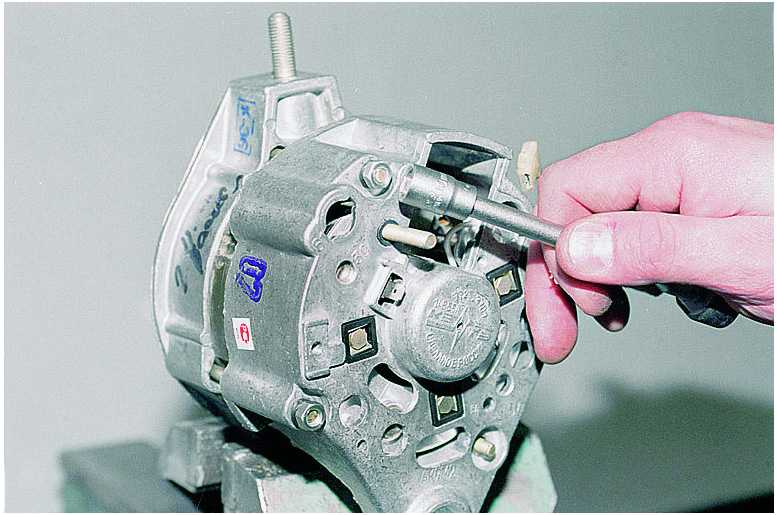

Снять регулятор напряжения в автомобиле ВАЗ 2109 не составит труда. Технические особенности этой модели автомобиля позволяют выполнить данную работу без снятия генератора. Из инструментов вам понадобятся лишь стандартные отвертки и гаечные ключи.

Для замены регулятора напряжения в автомобиле ВАЗ 2109 первым делом нужно приобрести новый элемент. В наше время это не составит никакого труда, потому как продается он в любом автомагазине. В последнее время в широкое распространение вошло использование и применение трехуровневых регуляторов. Однако автомобили ВАЗ до сих пор выпускают со стандартными регуляторами.

Поэтому замену и подключение трехуровневого регулятора напряжения лучше доверить опытному электрику, потому как данный процесс требует небольшой модернизации контактной группы генератора.

Главным отличием трехуровневого регулятора от стандартного является новое реле. Реле трехуровневого регулятора по своей работоспособности и качеству намного лучше, чем стандартное. Этот тип регулятора делает напряжение более стабильным и качественным и защищает всю электросистему автомобиля от значительных перепадов в сети. Перед выполнением всех видов работ по замене рекомендуется поставить аккумулятор на зарядку. После завершения – установить все в обратном порядке и сделать новые замеры тестером на клеммах аккумулятора.

Плохая зарядка ваз 2109 карбюратор

На автомобиле два источника тока – аккумуляторная батарея и генератор. Аккумуляторная батарея используется при пуске двигателя и для питания электрическим током напряжением 12 В стартера и других потребителей при неработающем двигателе. Когда двигатель работает, основной источник тока — генератор — обеспечивает электрическим током все потребители, включая систему зажигания, и заряжает аккумуляторную батарею.
Если на приборной панели горит красная лампа зарядки аккумуляторной батареи, значит ток не поступает от генератора в бортовую сеть и расходуется запас энергии аккумуляторной батареи. Этот запас ограничен и зависит от емкости. Если аккумуляторная батарея была заряжена полностью, можно доехать до гаража и без генератора, но лучше попытаться устранить неисправность на месте.

Диодный мост

Диодный мост состоит из шести отдельных диодов: половина из них положительные, другая половина отрицательные. Необходимо на мультиметре выбрать режим «Прозвонка». После этого, как только на тестере замыкаются контакты, будет слышно негромкое попискивание. Проверять нужно в обоих направлениях. Если писк слышно и в том и в другом случае, то это говорит о пробитии диода. Следовательно, требуется его замена.

Прозваниваем диодный мост При положении щупов мультиметра, как на следующих фото, сопротивление должно быть бесконечным, если поменять местами щупы – в пределах 700 Ом.

Порядок проверки отрицательных диодов

Проверяем положительные диоды

Теперь вспомогательные диоды

Назначение генератора и реле в нем

Электрогенератор в машине предназначен:

  • Для получения электрической энергии, от которой осуществляется электропитание аккумулятора
  • Когда нарушается нормальная работа автомобильного электрогенератора, батарея аккумуляторная начинает разряжаться, и проедете вы не долго после этого
  • Бывает, когда аккумулятор мощный его хватает приехать домой, однако с утра машина уже не заводится
  • Электрогенератор находится под капотом вашей машины и работает от ременной передачи
  • Существует ряд причин поломки электрогенератора, среди которых выработка щеток, неисправность зарядного реле, поломка диодного моста и заклинивание подшипников, а так же разрыв в цепи одной из обмоток

Регулятор напряжения (реле — регулятор) служит:

  • Для поддержания напряжения в бортовой сети машины в необходимых пределах при любых режимах работы, таких как изменение частоты вращения ротора электрогенератора, скачки электрической нагрузки, изменение температуры окружающей среды
  • Вдобавок, он выполняет такие дополнительные функции как защита элементов генераторной установки от работы в аварийных режимах и от перегрузок, обеспечивает автоматическое включение в бортовую сеть машины силовую цепь электрогенератора либо обмотку возбуждения

Проверка генератора Ваз 2109

Генератор на Ваз 2109 цена которого превышает 1000 рублей перед покупкой стоит проверять, самый простой способ проверить генератор на Ваз 2109 — это включить все возможные приборы освещения и снять на несколько секунд минусовую клему с АКБ и или, если у вас есть тестер «прибор» проверить выдаваемый ток на аккумуляторную батарею. Пробуете произвести ремонт генератора ваз 2109 перед покупкой нового.

http://electro-shema.ru/auto-moto/remont-generatora-vaz-2108-2109-21099.htmlhttp://krutimotor.ru/generator-vaz-2109-ustrojstvo-neispravnosti-remont/http://labavto.com/vaz/2109/samostoyatelnyj-remont-generatora/http://vaz-russia.com/remont-vaz-2108/remont-generatora-na-vaz-2108-vaz-2109-vaz-21099.htmlhttp://remocars.ru/vazman/2109/elektrika/remont-generatora-vaz-2109.html

Описание процедуры проверки работоспособности регулятора напряжения

В том случае, если все-таки установлена неисправность в указанном реле, то в руководстве по техническому обслуживанию автомобиля совершенно четко описана процедура выявления поломки. Сразу стоит заметить, что главное преимущество модели 2109 — это инжектор для подачи топлива. Это значительно улучшает характеристики машины. А инжектор напрямую связан с компьютером, который осуществляет беспрестанный контроль за качеством работы и состоянием самого инжектора. В том случае, если выходит из строя эта составляющая, то выходит из строя и инжектор.

Рассматриваемая поломка сопровождается такими неполадками, как:

  • увеличение расхода топлива при одновременном снижении силы тяги автомобиля;
  • тусклый свет лампочек габаритных огней, поворотников и панели приборов в салоне.

Если появились эти поломки, то необходимо заменить реле регулятор тока генератора. Опишем правильную процедуру проверки регулятора напряжения генератора ВАЗ 2109. Если у вас модель автомобиля с установленной описываемой деталью, то:

  • нужно взять вольтметр;
  • завести двигатель автомобиля и установить число оборотов на 1500-2000 в минуту;
  • включить ближний свет фар;
  • провести замер напряжения на клеммах АКБ.

При этом нормальным считается результат проведенного замера в диапазоне 13,5-14,2 Вольт. При отклонении показателя в ту или иную сторону можно с уверенностью говорить о неисправности регулятора напряжения ВАЗ 2109. Регулятор напряжения генератора не ремонтируется, и его нужно просто заменить.

Но есть и еще один важный момент, который нужно напомнить. Нужно убедиться, что неисправность электрической системы кроется именно в том, что вышло из строя реле регулятор, но никак не контрольная лампа приборной панели. Это связно с тем, что электропитание на обмотку возбуждения генератора подается именно с нее и, в случае если лампа сгорает, питание на обмотку уже не подается, и генератор не будет работать.

Такая же диагностика возможна и для машины ВАЗ 2108.

Диагностика работоспособности регулятора напряжения на снятом генераторе

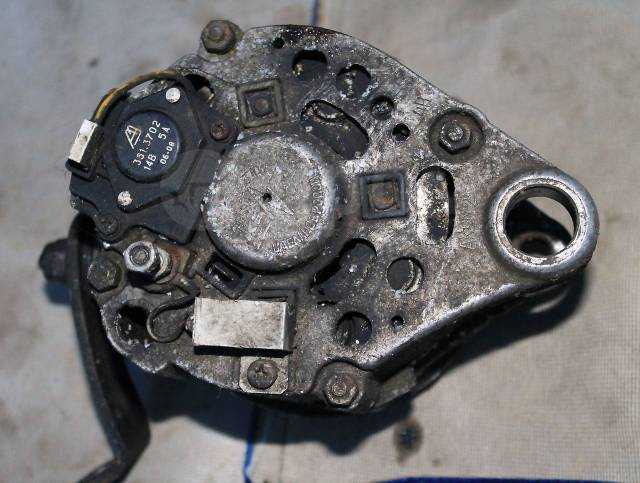

Современная промышленность выпускает регуляторы напряжения в одном корпусе с щетками. Это делает конструкцию более компактной и одновременно более надежной.

Дополнительным плюсом служит то, что при диагностике неполадок одновременно можно обнаружить неисправность и в щетках.

Для проведения процедуры диагностики необходимо на выводы массы подключить питание от внешнего источника питания. Этим источником могут служить даже пара полуторавольтовых батареек. Дополнительно в цепи подключается маломощная лампа, мощностью не более 3 Ватт. Все звенья цепи соединяются проводами.

Если лампа не горит, либо горит при подаче любого питания, то это свидетельствует о неисправности реле генератора ВАЗ 2109. В случае если лампа совсем не горит, то имеется обрыв в проводах щеток генератора. И в том и в другом случае требуется замена поврежденного узла цепи.

Отметим, что подобная процедура диагностики неисправности реле напряжения ВАЗ 2109 используется и на некоторых других моделях ВАЗ. К примеру, сходная процедура и для ВАЗ 2108.

Вместо заключения

Мы не стали описывать процедуру замены генератора или реле регулятора потому, что в первом случае есть отдельная информация с полным пошаговым описанием всех действий, а во втором — процедура очень проста и не вызывает сложностей даже у начинающих автомобилистов.

Остается лишь пожелать меньше поломок автомобиля и удачной, безаварийной езды по трассам!

Нет зарядки на ваз 2109 инжектор причины

В любом автомобиле генератор и аккумулятор работают в тандеме. АКБ помогает при запуске двигателя и позволяет использовать некоторые приборы, установленные на машине, когда та стоит.

Но, тем не менее, именно генератор является основным поставщиком электричества, в том числе для батареи. По этой причине только в нем необходимо искать неисправность, если АКБ быстро садится. Впрочем, в некоторых случаях плохой заряд аккумулятора происходит и из-за его износа.

Если генератор почему-то не дает зарядку на автомашине ВАЗ-2109 (как инжектор, так и карбюратор) ремонт откладывать нельзя, поскольку одна батарея позволит эксплуатировать транспортное средство буквально пару часов.

Ремонтируем генератор – особенности ВАЗ

Для проверки питания автомобиля нужно сделать замеры на клеммах аккумулятора. Чтобы это сделать, нужно завести автомобиль и дать ему поработать несколько минут. После этого снимите показания тестером на клеммах. Далее включите все возможные приборы автомобиля, габариты, магнитофон, обогрев и повторите замеры. При правильно работающем генераторе напряжения, а также его регуляторе, среднее напряжение в сети должно быть 12–13 Вольт.

Самым нормальным в автомобиле ВАЗ 2109 считается напряжения в 14.1 Вольт. Если же ваши показания больше или меньше средне допустимых, тогда необходимо приступить к ремонту вашего генератора. Прежде всего, необходимо проверить массу на блоке генератора. Очень часто происходит, что она окисляется под воздействием влаги. Из-за этого она может пропускать недостаточное количества тока для автомобиля. Находится эта клемма на блоке генератора, её нужно зачистить и смазать.

Еще одна причина нехватки тока автомобиля – достаточно изношенный или ослабленный ремень генератора. При помощи ремня генератор приводится в действие под воздействием работы двигателя автомобиля. Если же ремень не достаточно натянут, то во время движения он будет проскальзывать. Таким образом, автомобильный генератор не будет выполнять нужное количество оборотов, соответственно, не будет поступать нужное количества тока.

Если генератор вырабатывает недостаточное напряжение, то аккумулятор не полностью заряжается, что значительно влияет на срок его эксплуатации. Для устранения проблемы нужно заменить ремень или подтянуть его

Очень важно не перетягивать его сильно, так как во время движения он будет значительно быстрее растягиваться или может вовсе лопнуть. Не стоит покупать ремни сомнительного производства – некачественный ремень очень быстро изнашивается, пересыхает и растягивается

Замена и ремонт генератора на ваз 2109

При обнаружении каких-либо неполадок необходимо обязательно проводить только качественные работы по замене либо ремонту устройства. Не забывая правильно все подключить во время сборки. Так как это неплохая гарантия хорошей работоспособности отремонтированного либо замененного генератора.

Как снять генератор на ваз 2109

Более того заменять либо ремонтировать генератор можно не только на СТО, но и собственноручно.

1. Отсоедините колодку с проводом от клеммы генератора.

2. Сдвиньте резиновый чехол, отверните гайку и отсоедините провода от клеммы “ЗО” генератора.

3. Ослабьте регулировочную гайку и нижнюю гайку крепления генератора.

4. Переместите генератор к двигателю и снимите ремень.

5. Отверните болт крепления регулировочной планки.

6. Снизу моторного отсека отверните два болта крепления кронштейна, придерживая генератор.

7. Снимите генератор с автомобиля.

8. Установите генератор в обратном порядке. При креплении кронштейна генератора более длиный болт устанавливается ближе к приводу генератора! После установки отрегулируйте натяжение ремня.

Но при этом постоянно следует придерживаться необходимых стадий:

  • разборка,
  • дефектовка,
  • смена поломанных элементов,
  • монтаж,
  • подсоединение.

Замена генератора на ваз 2109 проводится примерно 30 минут. И для этого обязательно понадобиться взять накидные ключи на 10, 13 и 17, а также отвертки и тиски.

  1. Отключается аккумулятор для обесточивания всей бортовой системы,
  2. Отсоединяются все имеющиеся провода, которые связаны с генератором,
  3. Полностью выкручивается верхняя гайка,
  4. Снизу генератор держится благодаря длинному болту, который следует удерживать с помощью одного ключа, а вторым скручивать гайку,
  5. Генератор аккуратно снимается,
  6. Вынимаются все поломанные элементы и заменяются новыми,
  7. Затем все снова собирается и устанавливается. Причем работа делается в обратном направлении.

И последний штрих – это обязательная проверка натяжения ремня генератора. Для этого надо зарядить аккумулятор и завестись, чтобы понять, что все снова работает так, как положено.

Ремонт генератора на ваз 2109

Ремонт генератора на ваз 2109 проводится лишь тогда, когда были обнаружены неисправности внутри аппарата. В такой непростой ситуации обязательно стоит сделать специальную диагностику мультиметром.

Благодаря основным принципам работы, получается весьма успешно заменять либо ремонтировать устройство. Но иногда остается только один выход – установка нового.

Главное помнить, что избежать всех вышеуказанных проблем поможет вовремя обнаруженная и выявленная поломка. Плюс можно надолго продлить срок службы самого генератора.

Проверка на исправность

Ремонт генератора ВАЗ 2109 или ВАЗ 21099 осуществляется в случае выявления поломок в работе узла. Чтобы определить неисправности генератора, существует несколько способов. Наиболее оптимальным из них является диагностика с помощью мультиметра, но для ее осуществления вам также потребуется помощник. Именно о том, как проверить генератор на ВАЗ 21099 или 2109 с помощью тестера, мы расскажем далее.

Итак, чтобы определить неисправности генератора мультиметром, выполните следующие действия:

  1. В первую очередь, необходимо продиагностировать регулятор напряжения ВАЗ. Как показывает практика, если генератор на ВАЗ 2109 ил ВАЗ 21099 работает некорректно, проблема может заключаться в работоспособности трехуровневого регулятора напряжения. Особенно этому способствует перенапряжение в электроцепи. Для проверки на тестере необходимо выставить режим замера напряжения. Итак, заведите двигатель и замерьте напряжение на клеммах аккумулятора либо на выводах самого генераторного узла. Если все нормально, то это параметр будет колебаться в районе 14-14.2 вольт. Затем нажмите на газ и еще раз проверьте параметр — он должен увеличиться, но не более, чем на 0.5 вольт. В том случае, если показатели на ВАЗ 2109 карбюратор или ВАЗ 21099 инжектор отличаются, это говорит о некорректном функционировании элемента. Вероятнее всего, реле напряжения ВАЗ 2109 придется заменить.
  2. Далее, осуществляется диагностика диодного моста генератора. Сам мост состоит из шести элементов, трое из которых считаются положительными, а остальные три — отрицательными. Часть диодов имеют массу на аноде, а другая часть — на катоде. Чтобы проверить диодный мост генератора ВАЗ, тестер переводится в режим звука, то есть при замыкании выходов щупов вы сможете услышать характерный звук. От вас требуется произвести проверку каждого диода в разных направлениях, при этом звук должен быть слышен только в одном из них. Если при проверке звук доносится в обоих направлениях, это свидетельствует о том, что диод пробит. Наиболее оптимальным вариантом будет замена диодного моста.
  3. Перед тем, как разобрать узел и произвести его ремонт, проверьте работоспособность статора, он представляет собой стальной цилиндр, внутри которого расположена обмотка механизма. Для диагностики нужно отключить выводы статора от диодного моста. Сначала осмотрите элемент визуально — на нем не должно быть следов повреждений или подгораний. Мультиметр выставляется в режим замера сопротивления. Сначала измерьте параметр сопротивления между выводом обмотки и корпусом (вывод можно использовать любой). Полученные показатели должны быть высокими и стремиться к бесконечности. В том случае, если показатели составили 50 кОм, это говорит о необходимости замены генератора.
  4. С помощью мультиметра также можно проверить работоспособность ротора — он представляет собой стальной стержень с намотанной обмоткой. на одном конце стержня располагаются кольца, по которым проходят щетки генератора ВАЗ. Вам необходимо демонтировать ротор и визуально осмотреть, в каком состоянии находится обмотка и подшипник генератора. Целостность обмотки можно проверить с помощью мультиметра, после чего производится замер параметра сопротивления между кольцам. Полученные показатели должны быть не более нескольких Ом. Замена щеток генератора ВАЗ 2109 требуется в случае их износа.


Диагностика узла тестером

https://youtube.com/watch?v=%250A

Возможные неисправности

Перед тем, как снять генератор и произвести ремонт разобранного устройства, рассмотрим основные неисправности, характерные для этого узла:

При включенном зажигании не горит лампочка механизма. Как правило, такая проблема связана с поломкой замка зажигания, возможных обрывах в проводе либо поломкой предохранителя. В первую очередь, необходимо произвести диагностику предохранителей и проводки, электроцепь прозванивается с помощью тестера.
Лампочка узла не горит, при этом аккумулятор сильно разряжается, но контрольные приборы функционируют нормально. Обычно причина поломки в этом случае заключается в работоспособности генератора. Речь идет о возможном замыкании диодов, плохом контакте подключения обмотки возбуждения, выходе из строя реле или неработоспособности щеткодержателей. Кроме того, в некоторых случаях проблема может крыться в обрыве проводки которая идет от генераторного узла к контрольному щитку. Возможно, причиной является просто плохой контакт самой лампочки или ее выход из строя. Чтобы давая ток, узел мог работать нормально, все его элементы должны быть работоспособными. Если проблема заключается в щетках, то их необходимо заменить на аналогичные таких же размеров.
Лампочка узла работает при включенном моторе, при этом аккумулятор может перезаряжаться

В первую очередь, обратите внимание на работоспособность регулятора.
При функционирующем моторе лампочка на приборной панели горит очень ярко или только на 50%. В этом случае необходимо продиагностировать ремень генератора ВАЗ — возможно, он износился или просто ослаб

Проблему может решить замена ремешка или его натяжка. В некоторых случаях причина неисправности кроется в замыкании обмотки статора на массу или обрыве цепи. Также проблема может заключаться в неработоспособности диодов либо отпайке выходов ротора от контактных колец. Неисправность можно попытаться решить путем пайки выводов.
Если узел очень сильно шумит, для начала следует проверить подшипниковое устройство. Кроме того, появление шума может быть обусловлено замыканием обмотки статора на массу или замыканием одного из диодных компонентов (автор видео — Вячеслав Ляхов).

Взаимозаменяемость генератора Ваз 2108 и Ваз 2106

Мысль подмены генератора на классике древняя, как история самого авто, потому, что все кто ставит на собственную машинку наворотов больше, чем слабую китайскую магнитолу, родного 42А-го Г-221 всем, уже никак не хватает.

Правда даже тех, кто пренебрегает заморочками с установкой более мощного генератора, раздражает слабый свет ближнего света на ХХ и плохой заряд аккумулятора.
Как-то раз знакомый, подогнал мне на шару, 55А-ный генератор и возникла идея о том, чтобы рассказать Вам, как его установить в нашу классику.

Облазив просторы интернета, чтобы найти хоть что-то о его установке и подключении, на автомобиль, путного я ничего не нашёл, куча комментариев типа «Воткнул и забыл» или же долгие обсуждения электриков профессионалов, но говорили они на таком языке, что простому русскому человеку, это как китайская песня, ничего не понятно.

В связи с этим, было решено написать для простых людей, понятной статьи, дабы помочь саморучно, без каких- либо заморочек и особых навыков работы с электрикой, но с руками, проделать эту нехитрую процедуру по замене генератора.
Важно знать: Альтернатив у штатного генератора немало, так как генератор при подобающих навыках, средствах и хотении разрешено поставить хоть какой. Я осматриваю в предоставленной статье лишь «экономные» ВАЗовские генераторы от остальных моделей, так как:

  • Они более дешевы.
  • Они более распространены.
  • Их легче сменить- вам не нужно находить либо изготавливать всякие специальные крепления и глобально менять электрику.

Варианты неисправностей.

Самая распространённая неисправность не тухнет контрольная лампа зарядки. Если контрольная лампа продолжает гореть ярко, то неисправен регулятор напряжения или замыкание провода от контрольной лампы до генератора на массу. Если контрольная лампа продолжает гореть, но не в полный накал, а при увеличении числа оборотов загорается ярче, то имеет место утечка тока по одному из дополнительных диодов выпрямительного моста. Генератор при этом свою функцию, заряда аккумуляторной батареи и питание потребителей, выполняет.

Для проверки необходимо замерить напряжение на клеммах аккумуляторной батареи при включенном дальнем свете фар и оборотах 1200 – 1500. Если напряжение больше 13,5В, то генератор исправен и если горящая в полнакала лампа не раздражает, то можно ни чего не делать. В противном случае придётся менять диодный мост.

Если напряжение ниже нормы, то отключите тонкий провод с генератора при заглушенном двигателе и включенном зажигании. Если контрольная лампа при этом не потухнет, то необходимо найти и устранить замыкание провода на массу. Если контрольная лампа потухнет, то на заведённом двигателе соедините освободившуюся клемму с выводом 30 (контактный болт с двумя толстыми проводами). Если при этом зарядка появится, то устраните потерю напряжения в контактах от контрольной лампы до генератора.

В случае, когда зарядка так и не появится, отключите зажигание и снимите с генератора щёточный узел с регулятором напряжения, если это позволяет конструкция генератора или снимите генератор полностью и извлеките регулятор. Снятый регулятор проверьте при помощи контрольной лампы и аккумулятора. Как это сделать описано в статье «Проверка регулятора напряжения». Если регулятор исправен, то необходимо снять и отремонтировать генератор. Самая распространённая неисправность в этом случае, это износ контактных колец якоря. Так же возможен обрыв провода от контактных колец.

Как самостоятельно проверить генератор на ВАЗ-2109

Генератор в автомобиле обеспечивает выработку электричества за счет силовой установки. Если он сломается, то в первую очередь садится аккумулятор, и в итоге машина попросту не сможет сдвинуться с места.

В данной статье рассказывается, как проверить своими руками генератор, установленный на автомашине ВАЗ-2109.

Стоит отметить, что нет разницы, какой мотор установлен на авто – инжектор или же карбюратор. В обоих случаях диагностика производится по тому же алгоритму.

Для того чтобы определить характер поломки в домашних условиях,требуется, прежде всего, знать, как производить диагностику генератора.

Первый этап производят, не снимая устройство с машины. Всего есть несколько вариантов, но наиболее качественный – мультиметром. Правда, для этого лучше всего привлечь кого-нибудь из знакомых.

Прежде всего, нужно выяснить, способен ли выполнять свою работу регулятор напряжения. Специалисты отмечают, что наиболее часто именно из-за него генератор может не функционировать должным образом. Проблема с ним возникает из-за завышенного напряжения в электросети.

Сам генератор тестируют так:

  • мультиметр выставляют на вольты;
  • запускают силовой агрегат;
  • измеряют напряжение на батарее и на клеммах генератора.

В норме прибор покажет от 14 до 14,2 вольт. После этого потребуется выжать педаль газа – рост напряжения не должен в таком случае превышать половины вольта.

Увеличение этого показателя свидетельствует о том, что работоспособность генератора нарушена. Скорее всего, потребуется замена реле напряжения.

Кроме того, можно еще действовать таким образом:

  • двигатель запускают и дают поработать немного;
  • нажимают газ и доводят коленвал до 3-х тысяч оборотов;
  • включают фары (дальний свет);
  • нагрев заднего стекла;
  • вентилятор печки.

При такой нагрузке на батарее должно быть напряжение более:

  • 13,2 вольт (тип генератора – 9402.3701);
  • 13,6 (37.3701).

Отличные от нормативных показатели свидетельствуют о:

  • неисправности обмоток;
  • выходе из строя регулятора напряжения;
  • поломке щеток.

Чтобы исключить из списка регулятор, требуется обесточить все приборы,кроме фар, и замерить напряжение повторно. Если указанный узел исправный, то показатели будут такими:

  • для 37.3701 – до 14,6;
  • для 9402.3701 – до 14,7.

Как снять генератор на Ваз 2108 самостоятельно пошаговая инструкция

Для того, чтобы снять генератор Ваз 2108 своими руками необходимо выполнить следующий порядок действий:

  1. Чтобы беспрепятственно произвести снятие генератора ВАЗ 2108 необходимо снять защиту двигателя.
  2. В процессе демонтажа, генератор ВАЗ необходимо снимать вместе с кронштейном, так как болт его крепления будет невозможно вытянуть из-за положения лонжерона кузова.
  3. Теперь отключаем все электрические клеммы от генератора
  4. После чего необходимо ослабить регулировочную гайку и гайку крепления генератора снизу.
  5. Подвигаем генератор вперед и снимаем ослабленный ремень
  6. Откручиваем болт и снимаем регулировочную планку
  7. Находим внизу моторного отсека (показано на фото) и откручиваем два болта крепления кронштейна.
  8. После чего аккуратно подавая вниз, снимаем генератор ВАЗ 2108
  9. После ремонта либо покупки нового генератора установку производим в обратном порядке, учитывая тот факт, что длинный болт крепления кронштейна должен находиться ближе к приводу генератора.
  10. После окончания установки генератора ВАЗ 2108 произведите натяжение ремня привода

Пониженное напряжение на генераторе.

Ещё одна не редкая неисправность, когда контрольная лампа при работе двигателя тухнет, но со временем появляются признаки посаженного аккумулятора. Причины этого может быть несколько. Первая причина это пробой основного диода выпрямительного моста. Выявляется путём замера напряжения на выводе 30 генератора при включенном и выключенном дальнем свете фар. Если при выключенных фарах напряжение норма или близко к ней, а при включенных начинает падать, то необходимо сменить диодный мост. Если установлен генератор КАТЭ, то это можно сделать, не снимая генератора с двигателя

Но прежде чем менять диодный мост обратите внимание на натяжку ремня и состояние шкива генератора. Если дно шкива блестит, то это свидетельствует о пробуксовке ремня из-за износа шкива, что является второй причиной слабой зарядки

В этом случае надо заменить ремень, а если новый ремень проваливается в ручей шкива, то необходимо заменить шкив. Натягивать через мерно ремень в таком случае не имеет смысла. Кроме того может привести к порче подшипников якоря.

Так же слабой зарядки может быть в плохом контакте на выводе 30 генератора, в клеммах аккумуляторной батареи или в соединении минусовой клеммы с массой двигателя. Плохой контакт на выводе 30 обнаруживается на ощупь. Только при этом будьте осторожны. Вывод может иметь сильный нагрев. Если клемма не греется, то при помощи вольтметра проверьте напряжение по всем соединениям при включенном дальнем свете фар. Падение напряжения на 0,5 В свидетельствует о плохом контакте.

Все неисправности когда нет зарядки аккумулятора ваз 2109 описаные выше можно устранить самостоятельно и за небольшое время. Кроме описанных выше есть ещё много неисправностей, но для их обнаружения и устранения необходимы более глубокие знания и намного больше время. Останавливаться на них тут не имеет смысла.


admin 17/10/2014

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Как установить и подключить генератор Ваз 2108 – пошаговая инструкция

Монтаж нового генератора производится в обратной последовательности. Внимательно посмотрите на состояние нижнего болта. Если на нем имеются повреждения резьбы, то лучше замените его.

Вам же окажется проще впоследствии проводить ремонт генератора

Особое внимание при установке уделяйте натяжению ремня. Если он окажется недостаточно натянутым, то ваш аккумулятор будет плохо заряжаться

А если же сильно натянуть ремень, то произойдет разрушение подшипника в передней крышке. В итоге вы получите неприятный свист при работе двигателя. И причина тому – появление люфтов в подшипнике.

Установка генератора на ВАЗ 2108 должна производиться так, чтобы не возникло даже малейших перекосов.

Генератор ВАЗ 21099, ВАЗ 2109, ВАЗ 2108

Автомобили семейства ВАЗ «8, 9, 99» оснащенные карбюратором, системой впрыска топлива (инжектор) укомплектованы генераторами типа 37.3701, 94.3701.

Оба источника питания переменного тока, трехфазные, с предустановленным выпрямителем и регулятором напряжения. Сторона вращения правая.

Первый тип источника питания (далее — ИП) приводится в движение клиновидным ремнем, а второй – поликлиновым от шкива коленвала. Некоторые серийные модели «восьмерки», «девятки» оснащены ИП производства Словении, маркировка ААК-5102.

В случае выхода из строя ААК-5102 его можно полностью или частично заменить 94.3701. Процесс самостоятельной профилактики вовсе не сложный, но требует познаний и начального опыта в обслуживании транспортного средства. Проведение диагностики непрофессиональным способом не гарантирует функциональность оборудования.

Как снять генератор на ваз 21099

Для этого надо подготовить необходимые инструменты и загнать автомобиль под яму. Далее действуем по схеме:

  1. Открепите аккумуляторную батарею.
  2. Снимите защитный резиновый колпачок с вывода «30» и отвернув гайку, снимите со шпильки провода.
  3. Открепите колодку с проводами от разъёма генератора.
  4. Ослабьте затяжку крепления генератора к стандартной планке, затем подымите его вверх до упора к блоку цилиндров и снимите ремень со шкивов.
  5. Отверните полностью болт крепления этой планки к блоку. Затем выкрутите два болта крепления нижнего кронштейна к блоку и снимите генератор из-под капотного пространства.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
