Длина заднего моста ваз 2106

Весовые показатели автомобиля

Фактический вес автомашины составляет 1045 килограммов. Основные агрегаты «шестерки» имеют следующий вес:

140 килограммов — двигатель с оборудованием (стартер, генератор, карбюратор и прочее);
26 килограммов — коробка переключения скоростей;
10 килограммов — квадратный вал;
52 килограмма — задний редуктор;
7 килограммов — радиаторная решетка;
280 килограммов — кузов автомобиля.

Заметно, что кузов является тяжелейшей конструкционной единицей машины. Он весит как два мотора со всеми комплектующими агрегатами. Остальная масса в 530 килограммов разбросана между деталями внутренней отделки, колесами, топливопутями, магистралями тормозной системы и прочим, расхождение в массе которых не достигает столь больших значений.

Интересным является тот факт, что по всем нормам и стандартам советской экономики «шестерка», имея фактический вес в 1045 килограммов, попадала в категорию аппаратов малого класса, однако в то же время благодаря объему двигателя ВАЗ 2106 был полноправным членом группы номер три.

Признаки неисправности

Как только водитель заметил какие-либо изменения в работе заднего моста (например, появились посторонние звуки, которых раньше не было), он должен как можно быстрее отреагировать на эти перемены, чтобы не усугубить возможную неисправность. Наиболее типичным признаком таких неполадок может быть повышенный уровень шума:

исходящий от задних колёс;
во время работы заднего моста;
при разгоне машины;
при торможении мотором;
при разгоне и торможении мотором;
во время поворота транспортного средства.

Помимо этого, свидетельствовать о неисправности заднего моста могут стук в начале движения авто и утечка масла.

Утечка масла свидетельствует о неисправности заднего моста ВАЗ 2107

Скрежет при движении

Причинами скрежета со стороны заднего моста при движении автомобиля могут быть:

износ или разрушение подшипников полуоси или дифференциала;
деформация балки или полуосей;
неправильная регулировка, повреждение или износ шестерён или подшипников редуктора и дифференциала;
износ шлицевого соединения с полуосевыми шестернями;
неправильная регулировка зацепления зубьев шестерён главной передачи;
недостаточное количество масла.

Кардан крутится, а машина не едет

Если карданный вал вращается, а машина при этом стоит на месте, причиной может быть выход из строя шлицевого соединения полуоси или износ зубьев шестерён дифференциала или главной передачи. В любом случае если кардан крутится, а машина не едет, это свидетельствует о достаточно серьёзной поломке и, скорее всего, потребуется замена полуосей подшипников или шестерён.

Течь масла из корпуса и со стороны хвостовика

Наиболее вероятные причины течи масла из корпуса заднего моста:

износ или повреждение сальника ведущей шестерни;
износ сальника полуоси, определяемый по замасливанию тормозных щитов, барабанов и колодок;
ослабление болтов крепления картера редуктора заднего моста;
повреждение уплотнительных прокладок;
осевой люфт хвостовика;
заклинивание сапуна.

Колёса заклинены и не вращаются

Если заклинило задние колёса, но барабан и колодки при этом в порядке, причиной такой неисправности может быть выход из строя подшипников или самой полуоси. Скорее всего, в этом случае подшипники рассыпались или полуось деформировалась (например, вследствие удара) и детали нуждаются в замене.

Замена заднего моста ВАЗ 2106

Когда необходимо выполнить замену заднего моста такого транспортного средства, как ваз 2106, то потребуется обзавестись специальными инструментами для работы с данным агрегатом. Для этого предусмотрен стандартный набор водителя. Не обойтись в этом случае и без жидкости, предназначенной для обезжиривания поверхностей. Так, специалисты рекомендуют пользоваться уайтспиритом, бензином.

Для того, чтобы демонтировать задний мост, необходимо:

установить автомобиль посредствам пневматического подъемника (также выполнить ремонт можно на эстакаде либо загнав транспортное средство на углубленную яму, предназначенную для осмотра);
слить моторную жидкость в емкость и разъединить кардан с такой деталью, как фланцевое крепление хвостовика;
демонтировать полуось гудящего заднего моста, отвинтить элемента крепежа, совместить редуктор заднего моста с его балкой;
выполнить замену агрегата, при необходимости осуществить регулировку, проверить агрегат на работоспособность;
очистить конструкционные элементы агрегата, обезжирить сальник и подшипники, крепежные компоненты;
соединить редуктор с задней балкой транспортного средства и, использую перекрестную методику, затянуть крепежи.
залить моторную жидкость в агрегат.

Передаточные числа задних редукторов других автомобилей

С редукторами автомобилей ВАЗ более-менее понятно. А что можно сказать о других автомобилях? К примеру, Горьковский автозавод имеет большое количество современных моделей как среднетоннажных, так и легковых грузовых машин. Наиболее популярные модели ГАЗ – это «Газель ГАЗ-3302» и «Соболь ГАЗ-2752». Если не рассматривать полноприводные модификации этих автомобилей, то передаточное число редуктора заднего будет либо 5,125, либо 4,556, либо 4,3.

Самый тяговитый редуктор достался автомобилям ГАЗ с двигателями ЗМЗ406 и ЗМЗ402. Отличается лучшими характеристиками по мощности и рекомендуется для владельцев авто, перевозящих тяжёлые грузы и работающих в жестких условиях. Редуктор с меньшим числом будет давать большую динамику, как более скоростной. При этом следует метить относительно меньший ресурс эксплуатации.

Для полноты картины рассмотрим зарубежные варианты редукторов и их числа. Хорошим вариантом для сравнения будут заднеприводные модели немецкого автогиганта BMW. Передаточные числа редуктора БМВ колеблются в диапазоне от 3,07 до 4,1. При этом количество моделей агрегатов превышает десятку. Уже по этому показателю можно понять, как часто зарубежные конструкторы вносят изменения в узлы автомобилей.

Наиболее динамичный редуктор с числом 3,07 имеют модели серии Е90, Е91 и Е92. Если смотреть на мощные варианты, то можно выделить БМВ Х5 с 3-литровым двигателем, имеющий передаточное число заднего редуктора 4,1.

Устройство задней подвески ВАЗ 2101, 2102

1 – распорная втулка; 2 – резиновая втулка; 3 – нижняя продольная штанга; 4 – нижняя изолирующая прокладка пружины; 5 – нижняя опорная чашка пружины; 6 – буфер хода сжатия подвески; 7 – болт крепления верхней продольной штанги; 8 – кронштейн крепления верхней продольной штанги; 9 – пружина подвески; 10 – верхняя чашка пружины; 11 – верхняя изолирующая прокладка пружины; 12 – опорная чашка пружины; 13 – тяга рычага привода регулятора давления задних тормозов; 14 – резиновая втулка проушины амортизатора; 15 – кронштейн крепления амортизатора; 16 – дополнительный буфер хода сжатия подвески; 17 – верхняя продольная штанга; 18 – кронштейн крепления нижней продольной штанги; 19 – кронштейн крепления поперечной штанги к кузову; 20 – регулятор давления задних тормозов; 21 – амортизатор; 22 – поперечная штанга; 23 – рычаг привода регулятора давления; 24 – обойма опорной втулки рычага; 25 – опорная втулка рычага; 26 – шайба; 27 – дистанционная втулка Задняя подвеска автомобиля ВАЗ 2101, 2102 зависимая, включает в себя направляющее устройство, упругие элементы и устройства, гасящие колебания.

Признаки неполадок редуктора

Задний редуктор относится к надёжным механизмам классических «Жигулей» и поломки с ним случаются нечасто. Однако, как и у любого другого агрегата, у него могут быть свои неисправности, которые определяются по характерным признакам. На них стоит остановиться более подробно.

Шум при ускорении

Если во время разгона наблюдается посторонний звук из места установки редуктора, то к его возникновению могут привести:

выработка или неверная регулировка подшипников дифференциала. Потребуется демонтаж, разборка и диагностика деталей с последующей регулировкой;
неправильное зацепление зубьев шестерён главной пары. Устраняется правильной регулировкой;
недостаток смазки в редукторе. Нехватка масла в картере восстанавливается, после чего проверяется, нет ли подтекания в местах установки уплотнительных элементов.

Шум при ускорении и торможении мотором

При проявлении шума как во время разгона, так и при торможении силовым агрегатом, причин может быть не так уж много:

выработка либо поломка подшипников конической шестерни главной пары. Устраняется путём замены вышедших из строя элементов;
неправильная регулировка зазора между коничкой и планетаркой. Механизм нуждается в диагностике и замене повреждённых деталей, а также в установке требуемого зазора между зубьями шестерён.

Видео: как определить источник шума в заднем мосту

Стук, хруст при движении

Если редуктор начал издавать нехарактерные для его нормальной работы звуки, то точно диагностировать поломку можно будет только после разборки узла. Наиболее вероятными причинами появления хруста либо стука могут быть:

поломка зуба на шестернях главной пары;
большой износ главной пары;
неполадки либо неправильная регулировка подшипников конической шестерни.

Шумы при повороте

Шумы в редукторе также возможны при повороте автомобиля. Основными причинами такого явления могут быть:

тугое вращение сателлитов либо появление на их поверхности задиров. Устраняется заменой повреждённых деталей либо обработкой шероховатостей наждачной бумагой. Если дефект удалить не получается, вышедшие из строя детали подлежат замене;
заедание полуосевых шестерён. Если шестерни имеют едва заметные повреждения, производят их зачистку наждачной бумагой. Элементы со следами большого износа заменяют новыми;
неверно выставлен зазор между шестернями дифференциала. Необходимо установить правильный зазор между шестернями;
неисправность полуосевых подшипников. Шарикоподшипники нужно заменить на новые.

Стук в начале движения

Появлению стука в заднем редукторе ВАЗ 2106 в начале движения могут сопутствовать:

большой зазор между шлицами вала конической шестерни и фланца. Необходимо осмотреть состояние обеих деталей. При обнаружении значительной выработки на шлицах, элементы подвергают замене;
увеличенный зазор между зубьями шестерён главной пары. Проблема «лечится» регулировкой зазора;
большая выработка посадочного места под ось сателлитов в коробке дифференциала. Коробка нуждается в замене;
ослаб крепёж реактивных тяг задней балки. Необходимо осмотреть и подтянуть крепление.

Заклинило редуктор

Иногда РЗМ может заклинить, т. е. крутящий момент на ведущие колёса передаваться не будет. Причины, которые могут привести к такой неисправности, сводятся к следующему:

отсутствие смазки в механизме, которая могла вытечь по причине негерметичности узла;
поломка сателлитов;
повреждение подшипника на конической шестерне главной пары.

Отсутствие смазки в редукторе приводит к повышенной выработке и заклиниванию механизма

Подтекание масла можно определить не прибегая к разборке редуктора, но выявить остальные неисправности без этой процедуры не удастся. Если после разборки на шестернях будут обнаружены задиры, поломанные зубья либо видимые повреждения подшипника, то детали нуждаются замене.

Течь масла

Утечка смазки из редуктора «шестёрки» возможна по двум причинам:

выход из строя сальника хвостовика;
повреждение прокладки между редуктором и чулком заднего моста.

Чтобы точно определить, откуда подтекает масло, необходимо вытереть смазку ветошью и через некоторое время осмотреть редуктор: место утечки будет заметно. После этого можно будет предпринимать дальнейшие действия — снимать полностью редуктор для замены прокладки либо демонтировать только кардан и фланец для замены манжетного уплотнения.

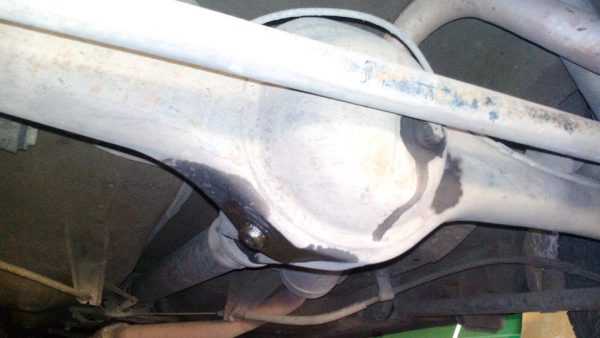

О появлении течи масла свидетельствует мокрый редуктор в нижней части

Масло ВАЗ 2107: важные рекомендации по его подбору

Доброго времени суток, уважаемые читатели блога, которые по совместительству являются счастливыми обладателями транспортного средства

Сегодня уделим внимание владельцам Жигулей. На повестке дня всего один вопрос: какое нужно масло ВАЗ 2107, а также периодичность его замены

Когда может понадобиться замена масла

Начнем с рассмотрения силовых агрегатов в различных модификациях этого автомобиля. В прежние времена «семерка» комплектовалась 1,5 литровым карбюраторным двигателем. Начиная с 2000-го года, в продаже можно было встретить автомобиль с инжекторным мотором ВАЗ 21067.

Владельцам Жигулей, как никому другому, прекрасно известно, что для длительной эксплуатации двигателя необходимо менять масло регулярно, а сколько масла и как часто его менять, рассмотрим далее. В этом нам поможет датчик давления, который автоматически анализирует объем масла внутри всех систем двигателя в различных температурных диапазонах его работы.

Как только становится необходимой замена масла или его доливка, владельца оповестит об этом световой индикатор на приборной панели. Это может произойти по следующим причинам:

разжижение смазочной смеси
выдавливание ее через соединительные шланги, патрубки и пр.
утеря из-за ослабления хомутов
износ прокладки головки двигателя и многое другое

Кроме того, что нужно следить за уровнем масла, необходимо понимать, что оно теряет свои характеристики в процессе эксплуатации. Стандартной является рекомендация о замене смазочной жидкости спустя каждые 10 тысяч пройденных километров. В тех случаях, когда автомобиль эксплуатируется нерегулярно, замену нужно производить через каждые 6 тысяч км.

Какую выбрать смазку

В кругу опытных автовладельцев «Семерки» собрано немало практических данных на тему, когда нужно менять масло в моторе и каким оно должно быть:

минеральное. Было единственным решением на протяжении десятков лет, однако все меньшее число обладателей Жигулей пользуется им в настоящее время. В случае наступления морозов свыше минус 20 машину становится завести очень проблематично. То есть, приходится принудительно разжижать смазку подогревом, чтобы суметь провернуть коленчатый вал стартером
синтетическое и полусинтетика. Оптимальный выбор для этой машины. По всем критериям такая продукция лучше минеральной. Она обеспечивает более качественное смазывание трущихся деталей и узлов, позволяет продлить эксплуатационный ресурс мотора. Даже при температуре в — 30 градусов и более проблем с запуском не возникнет. Несмотря на мороз, стартер может завести двигатель даже с первой попытки при наличии хорошо заряженного аккумулятора

Чтобы понимать, какое количество литров понадобится приобрести в магазине, следует знать объем всей системы смазки мотора. Согласно инструкции, точная вместимость составляет 3,75 литра, поэтому придется купить не менее 4‑х литров. Традиционная емкость большинства видов автомасел составляет 5 л в одной канистре (если приобретается не на разлив). Остаток лучше использовать для периодической доливки.

Чем ниже температура масла в двигателе, тем более густым оно является, и тем сложнее будет запуск двигателя. Именно эти показатели SAE — американской ассоциации автомобильных инженеров и легли в основу традиционной маркировки, например, 10W-30, 5W-40 и так далее. Эти цифры и буквы обозначают вязкость и другие эксплуатационные свойства смазочной жидкости.

Сама буква W говорит о том, что масло можно использовать в зимнюю пору года. Первая цифра перед ней обозначает, какую температуру оно способно выдерживать. Что касается второй цифры, то она является отображением высокотемпературной вязкости, то есть, показывает, сколько градусов масло выдержит в летнюю жару, без изменения своих качеств.

Если воспользоваться советами АвтоВАЗа, то стоит сделать выбор в пользу таких производителей, как Esso, Shell, Лукойл, Норси Экстра, Новойл. Кроме того, полезно придерживаться следующих общих рекомендаций:

желательно использовать именно тот сорт и модификацию смазки, которая была залита раньше
для старых изношенных моторов типа «карбюратор» вполне подходит минеральная смазка, поскольку она не размывает отложения, которые закрывают собой микротрещины в двигателе
новые двигатели, а особенно инжектор, требуют синтетического масла. Оно не допускает перегрева силового агрегата и продлевает срок его эксплуатации.

ЭТО ИНТЕРЕСНО: Замена сайлентблоков рено сценик 1

Передаточные числа редуктора

Казалось бы, на классике и улучшить здесь ничего не получится. Однако есть 3 варианта коробок и 4 редукторов заднего моста. Коробки бывают 2101, 2105, 2106. Передачи (1я,2я,3я) в 2101 короче, чем в 2105, в 2106 — длиннее. Редукторы бывают с передаточным числом 3.9, 4.1, 4.3, 4.44.

Как узнать передаточное число редуктора?

Поднимаете заднее колесо, ставим на нейтраль, делаем 10 оборотов колеса и считаем обороты кардана.

Что дает передаточное число? Чем оно больше, тем меньше скорость на всех передачах при одинаковых оборотах. На стандартных шестерках с двигателем 1500 ставят на заводе кпп 2105 и мост 4.1. Если двигатель 1600 то кпп родная (2106), мост — 3,9 или 4,1.

Допустим, что на всех машинах резина 175/65R13.

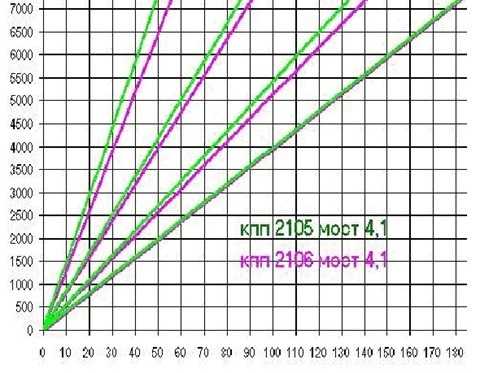

Посмотрим теперь на график (фото1) зависимости скорости авто от оборотов двигателя (все время на графиках зеленым цветом будет обозначена стандартная 1500 с коробкой 2105 и мостом 4,1. Почему — потому что таких больше чем всех остальных).

С кпп 2106 и стандартным мостом 4,1 (малиновый) при стандартном двигателе получаем выигрыш в динамике только за счет длинной 1 передачи, 2,3-стали длиннее, что не есть хорошо (со стандартным двигателем).

Если же двигатель форсирован — то длинные передачи это то что надо: максимальная мощность будет выдаваться в большем диапазоне скоростей без ущерба в динамике. Например, возьмем кпп 2106 и редуктор 3,9 (малиновый)

Здесь все передачи длиннее (особенно первая). Например, в нашем варианте на первой передаче диапазон оборотов 3500-6500 приходится на скорость 28-53 км/ч, а у стандарта на 25-45 км/ч. Почувствуйте разницу! Кстати, в этой конфигурации первая, вторая, третья передачи полностью совпадают с 11 рядом на зубилках (с мостом 3,7), четвертая — короче, а если пятая- то она ненамного длиннее зубиловой четвертой передачи… воистину, все новое- хорошо забытое старое :). Другое дело — если ставим мост 4,44 (малиновый)

Сравните: 1-длиннее 2,3-короче, 4-короче!

То есть со светофора на первой передаче раскручиваем движок, когда “стандарт” уже переходит на 2, затем вторая, третья, четвертая- и уходим вперед. Этот вариант оптимален для стандартного двигателя. Однако есть минус: на 4 передаче уже при 140 км/ч обороты будут 6000… тут лучше ставить 5 ступечатую коробку, которая создаст законченную картину. Вот вам и трасса, и город — и волки сыты и никто не пострадал. А из-за того, что на режимах максимальной скорости обороты будут близки к максимальным, динамика на трассе будет потрясающей.

То есть при стандартном движке 1500 или 1600 тюнинг кпп и редуктора заключается в том, чтобы:

1 вариант — поставить коробку 2106 с 5 передачей. — Поставить редуктор 2102 (4,44).

А если движок форсирован, то можно 2 вариант: — коробка 2106. — Редуктор 3,9

Или 1й, если хочется рвать всех по городу

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Что такое полуоси, зачем они нужны и как устроены

В заднеприводных автомобилях, к которым, собственно, относится «семёрка», задние колёса являются ведущими. Именно они, вращаясь, заставляют машину двигаться. Вращающий момент к ним передаётся от коробки переключения передач через приводной (карданный) вал, редуктор и полуоси. Полуосей всего две: по одной на каждое заднее колесо. Их роль заключается в том, чтобы передать крутящий момент от соответствующей шестерни редуктора к колёсному диску.

Конструкция полуоси

Полуось — это цельнометаллический вал, изготовленный из стали. На одном его конце находится фланец для крепления диска колеса, а на другом имеются шлицы для зацепления с шестерней редуктора. Если рассматривать полуось в сборе, то кроме вала в её конструкцию также входят:

маслоотражатель;
уплотнительная прокладка;
сальник (манжета);
подшипник.

Каждая из полуосей установлена в соответствующем (левом или правом) кожухе заднего моста. Маслоотражатель с прокладкой и сальником служат для предотвращения вытекания смазки из кожуха. Подшипник предназначен для обеспечения равномерного вращения полуоси и распределения ударных нагрузок, поступающих от колеса к заднему мосту автомобиля.

Особенности утилизации машин

Прежде, чем сдать авто на лом, стоит ознакомиться с принципами данной процедуры. Средний вес транспортного средства равен 1000 кг. Если машина поддается утилизации целиком, в пункте приема отнимут 30% на засор. К последнему относят все неметаллические элементы, загрязнения и т.д.

Рассмотрим, сколько весит машина на металлолом на примере ВАЗ 2105. Масса последней составляет 955 кг. Таким образом, отнимая засор, получаем около 660 кг. Следует учесть и цену лома, которая отличается в зависимости от города. Как правило, в мегаполисах количество рублей, полученных за авто, будет значительно превышать сумму, заработанную в аналогичной организации небольшого населенного пункта.

Прежде чем считать прибыль от сданной в лом машины, необходимо учесть транспортные расходы. Если автомобиль представляет собой груду металла, нужно позаботиться об эвакуаторе. При наличии крутящихся колес и функциональном рулевом управлении, авто может быть транспортировано на буксире. Тогда, данная статья расходов не будет столь существенной. Следовательно, чтобы посчитать, сколько стоят Жигули при сдаче на лом, мало знать, сколько весит ВАЗ 2109 или 21099 на металлолом (915 кг). Необходимо учитывать особенности утилизации и требования, предъявляемые приемными пунктами. Нелишним будет ориентироваться в средней стоимости металлолома в регионе. Дополнительная осведомленность позволит избежать фактов мошенничества со стороны недобросовестных приемщиков.

Несмотря на то, что разборка машины является трудоемкой процедурой, многие владельцы все же решаются на этот шаг. Таким образом, можно отсортировать черные и цветные металлы, сдать их по отдельности, сняв хорошие детали. С экономической точки зрения процедура будет оправдана.

Рассмотрим, сколько весит ВАЗ 2106 на металлолом по отдельным значимым элементам конструкции:

Следует отметить, что демонтаж деталей машины требует много времени и определенных навыков. При неимении последних, рациональнее будет сдать ее в утилизацию целиком.

Размеры кузова «шестерки» и их проверка

Существуют понятие кузовного размера автомобиля. Наряду с этим принято говорить и о геометрических размерах, подразумевающих контрольные нормы и расстояния, геометрию дверных и оконных проемов, расстояние между осями и многое другое.

Проверяют, как правило, автомобиль, побывавший в аварии, на смещение основных элементов кузова

Особое внимание уделяется следующим частям кузова:

Диагоналям. Автомобиль загоняется на эстакаду, а затем рулеткой проверяется расстояние от одной крайней точки пола до другой по диагонали. Если наблюдается несоответствие расстояния с одной и другой стороны, налицо перемещение кузова;
Стойкам. Они в обязательном порядке подвергаются проверке. В первую очередь, если автомобиль побывал в аварии, диагностируется целая, не битая сторона, а уже затем битая.

Примечание. Что касается выбора кузовных точек, то в данном случае выбирать можно любые. К примеру, можно выбрать от стойки до крайней точки задней двери.

Крыша. Чтобы удостовериться, что крышу не повело, надо замерить размеры дверных проемов по диагонали. Размеры, конечно же, должны совпадать с обеих сторон;
Стекла. Проверяется соответствие лобового и заднего стекол. Оба измеряются по диагонали.

Основные технические характеристики полуосей ВАЗ 2107 и их элементов

Полуоси для «семёрки» в России выпускаются под каталожным номером 21030–2403069–00. Правая и левая детали, в отличие, от некоторых других заднеприводных машин, у ВАЗ 2107 абсолютно идентичные. Они имеют диаметр 30 мм (под подшипник) и 22 шлица. В продаже можно встретить и так называемые усиленные полуоси с 24 шлицами, но для их установки потребуется менять конструкцию редуктора.

Подшипник полуоси

Подшипник — это именно тот элемент, на который приходится большая часть нагрузок. И хотя его заявленный ресурс составляет порядка 150 тыс. км пробега, он может прийти в негодность гораздо раньше. Все зависит от условий эксплуатации автомобиля, исправности других деталей трансмиссии, а также качества его изготовления. Самыми надёжными, на сегодняшний день, считаются подшипники Вологодского подшипникового завода, выпускаемые под артикулами 2101–2403080 и 180306. Импортные аналоги имеют каталожный номер 6306 2RS.

Устройство заднего моста ваз 2107
