Задняя подвеска

Шевроле Нива предназначена для движения по асфальту и бездорожью. Поэтому машина, кроме полного привода, имеет увеличенный клиренс. Последнее выполняет три функции:

Снижение ударных нагрузок на кузов, колеса, подшипники.
Обеспечение сцепления с дорогой.
Уменьшение колебаний кузова во время движения по неровностям.

Подвеска делится на две части:

Передняя представлена на схеме ниже. Включает четыре рычага (по два с каждой стороны), шаровые опоры, телескопические амортизаторы, витые пружины и стабилизатор поперечной устойчивости. Передняя подвеска независимая — колебания одного из рычагов не влияют на положение другого.
Задняя представлена на схеме ниже. Включает балку заднего моста, реактивные тяги, телескопические амортизаторы и витые пружины. Балка жестко связывает колеса. Они не могут независимо колебаться. Соответственно, задняя подвеска — зависимая. Это немного уменьшает комфорт и проходимость. Зато балка увеличивает жесткость и надежность конструкции.

Кроме перечисленных деталей, подвеска включает и другие элементы: резиновые отбойники, сайлентблоки, болты, гайки, крепления, прокладки, кронштейны. Все они подвергаются большим динамическим и статическим нагрузкам. Кроме этого, резиновые части сайлентблоков и пыльники шаровых опор со временем рассыхаются и нуждаются в замене даже после длительного гаражного хранения автомобиля.

В 2002 году с конвейера сошел первый внедорожник, оснащенный передней пружинной подвеской независимого типа. Такая конструкция обеспечивает комфортную езду:

Верхний и нижний рычаги подвески Нива Шевроле – крепятся на сайлентблоки и соединяются с поворотным кулаком шаровыми опорами. Они обеспечивают перемещение правого и левого колес в вертикальной плоскости независимо друг от друга. Такая конструкция позволяет уверенно управлять автомобилем на неровной дороге.
Амортизаторы с пружинами работают вместе, сглаживают неровности и предупреждают раскачивание автомобиля. Для меньшего вертикального биения стоит буфер хода отбоя и сжатия.
Стабилизатор поперечной устойчивости состоит из поперечной балки и резиновых уплотнителей. Он обеспечивает плотное сцепление с дорогой при высокой скорости на резких поворотах – при наклоне одного бока автомобиля вторая сторона также прижимается к земле.

Передняя подвеска очень эргономичная и хорошо продумана – она позволяет уверенно чувствовать дорогу в любую погоду

При постоянной эксплуатации нужно не забывать проверять сход-развал, который регулируется шайбами между осью рычага и кронштейном, а также уделять внимание подшипнику передней ступицы

А вот задняя подвеска шевроле нива зависимая и создавалась с упором на надежность – конструкторы пожертвовали комфортом взамен практичности.

Задняя подвеска нива шевроле

Правое и левое задние колеса перемещаются синхронно, что снижает эргономику и комфорт во время езды.

Особенности конструкции задней подвески:

Пружины фиксированы на площадках заднего моста и кузова автомобиля. Они гасят вертикальные колебания при езде по ямам или неровным дорогам. В отличие от передней подвески здесь колеса перемещаются синхронно в противоположных направлениях и меняют угол наклона автомобиля.
Амортизаторы, как и спереди, гидравлического типа работают на отбой, предупреждая раскачивание автомобиля. Они располагаются отдельно от пружины, что значительно упрощает замену.
Реактивные тяги удерживают задний мост, соединяются с кузовом при помощи специальных креплений. Поперечная штанга предупреждает боковое раскачивание автомобиля, а продольные тяги гасят колебания при резких торможениях или стартах.

Задняя подвеска Нива Шевроле

Схема задней подвески Нива Шевроле: 1 – поперечная штанга; 2 – нижняя прокладка пружины; 3 – нижняя продольная штанга; 4 – болт крепления нижней штанги; 5 – резиновая втулка шарнира; 6 – распорная втулка; 7 – гайка; 8 – кронштейн; 9 – верхняя продольная штанга; 10 – дополнитель ный буфер хода сжатия; 11 – верхняя прокладка пружины; 12 – буфер хода сжатия; 13 – задний амортизатор.

Задняя подвеска автомобиля Шеви Нива зависимая, включает в себя направляющее устройство, упругие элементы и устройства, гасящие колебания кузова. Балка заднего моста связана с кузовом шарнирно при помощи реактивных штанг – двух нижних и двух верхних продольных и одной поперечной штангой. Продольные штанги передают толкающие и тормозные усилия от ведущих колес через балку заднего моста на кузов. Поперечная штанга удерживает кузов от боковых смещений. Реактивные штанги прикреплены к кронштейнам кузова и балке заднего моста через резинометаллические шарниры, которые конструктивно выполнены одинаково и отличаются только размерами. Шарнир состоит из резиновой втулки, установленной в проушине штанги, распорной втулки, которая проходит через отверстие резиновой втулки, упорной шайбы и болта крепления штанги. Упругие элементы подвески состоят из витых цилиндрических пружин, двух основных буферов хода сжатия и дополнительного буфера сжатия. Установленная в подвеске пружина опирается верхним концом на опорную чашку через резиновую изолирующую прокладку, которая размещена в стальной штампованной чашке кузова. Нижний конец пружины опирается на чашку балки заднего моста через изолирующую прокладку. Основные буфера установлены внутри пружин и закреплены грибовидным фиксатором в отверстиях верхних опор. Дополнительный буфер установлен на кронштейне, прикрепленном болтами к днищу кузова. Гасящее устройство состоит из двух гидравлических амортизаторов.

Задняя подвеска снизу сзади Нива Шевроле: 1 – балка заднего моста; 2 – буфер хода сжатия; 3 – дополнительный буфер хода сжатия; 4 – поперечная штанга.

Задняя подвеска Шеви Нива снизу спереди: 1 – пружина; 2 – верхняя продольная штанга; 3 – нижняя продольная штанга.

Диагностика задней подвески Нива Шевроле

Проверяйте состояние задней подвески снизу автомобиля, установленного на подъемнике или смотровой канаве. На резиновых деталях подвески не допускаются: признаки старения резины; механические повреждения. На резинометаллических шарнирах не допускаются признаки старения, трещины, одностороннее выпучивание резинового массива. Дефектные детали замените. Проверьте, нет ли механических повреждений (деформаций, трещин и т.п.) элементов подвески, особенно штанг подвески и кронштейна поперечной штанги на кузове.

При проверке задней подвески Шеви Нива внимательно осмотрите:

Резиновые втулки нижние и верхние задних амортизаторов

Резиновые втулки шарнира крепления поперечной реактивной тяги к балке заднего моста, шарнира крепления поперечной реактивной тяги к кронштейну на кузове

Шарниров крепления верхних продольных реактивных тяг к заднему мосту, шарниров крепления нижних продольных тяг к заднему мосту

Шарниров крепления верхних продольных тяг к кузову, шарниров крепления нижних продольных тяг к кронштейнам на кузове.

Замена реактивных тяг на Нива Шевроле

Продольные тяги снимают для замены при их повреждении или для замены изношенных шарниров штанг. Верхняя тяга прикреплена через резинометаллические шарниры передним концом к лонжерону кузова, задним – к кронштейну на балке заднего моста. Нижняя реактивная тяга прикреплена через резинометаллические шарниры передним концом к кронштейну на полу кузова, задним – к кронштейну на балке заднего моста. Для снятия или установки реактивных тяг Шеви Нива потребуется два ключа на 19.

Как увеличить клиренс Нивы Шевроле своими руками?

Рассмотрим один из методов лифтинга.

Перед началом работ необходимо подготовить набор инструмента:

домкрат (2 штуки);
набор гаечных ключей;
приспособление для стяжки пружин;
съемник шаровых опор;
пассатижи;
монтировку.

Для установки кронштейна заднего амортизатора понадобится сварочный аппарат, а для перестановки чашек задней подвески — болгарка.

Модернизации машины требует наличия готового лифтинг-комплекта или самостоятельного подбора деталей:

Амортизаторы увеличенной длины.
Стальные чашки и резиновые проставки.
Крепление для задних амортизаторов.
Комплект пружин (иногда используются старые).
Проставки под шаровые опоры толщиной 30 мм.
Шайбы под чашки.
Длинные болты.
Проставки под задние амортизаторы.

Процедура лифтинга задней и передней подвески отличается. Поэтому рассмотрим операции отдельно.

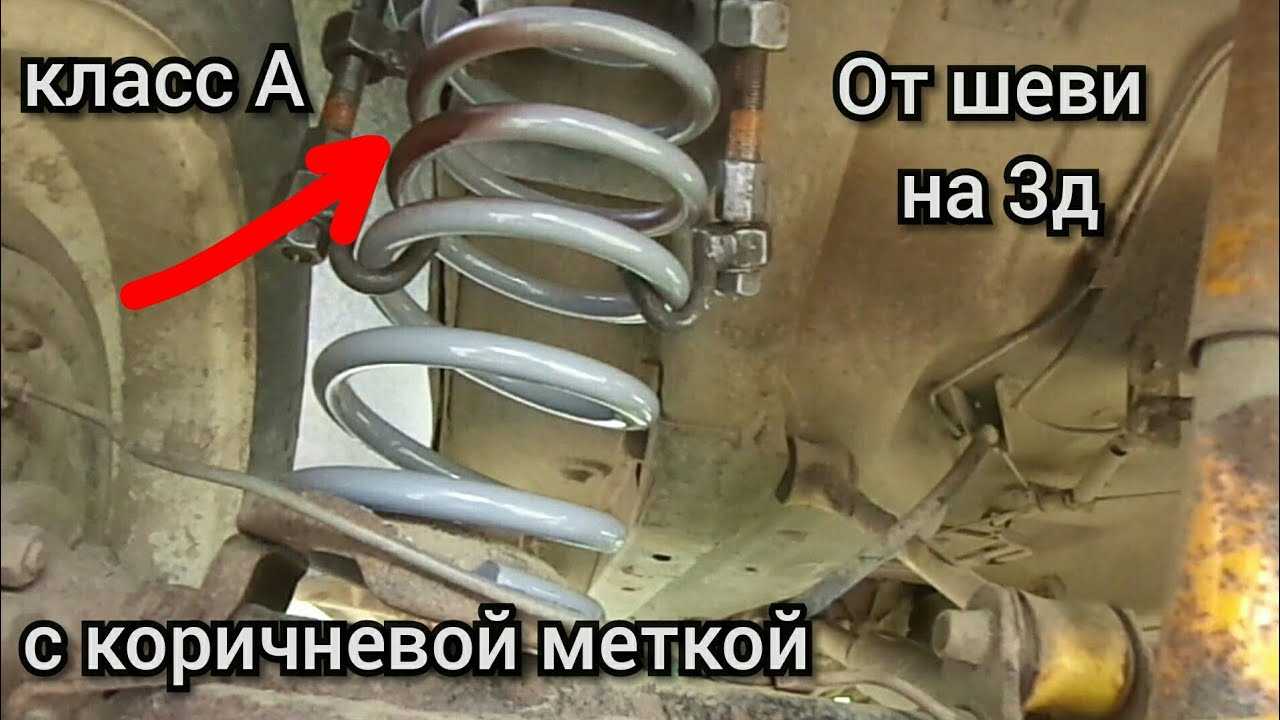

Лифт передней подвески

Для увеличения дорожного просвета нужно выполнить следующие действия:

Поддомкратить машину.
Снять переднее колесо.
Подставить второй домкрат под шаровую опору и поднять так, чтобы нагрузить пружину.
Установить приспособление для стяжки.

Ослабить кронштейн амортизатора.
Открутить крепления стабилизатора и шаровых опор, затем извлечь детали.
Демонтировать пружину.
Опустить домкрат под рычагом.
Отвести ступицу в сторону.
Снять чашку.
Установить шайбы-проставки.
Закрепить чашку и пружину.
Поддомкратить рычаг.
Закрепить ступицу, стабилизатор и шаровые опоры.
Прикрутить амортизатор.
Установить колесо.
Повторить действия с другой стороны передней подвески.

На этом первая часть процедуры закончена.

Лифт задней подвески

Чтобы увеличить дорожный просвет в задней части Нивы, придется использовать сварку. Сначала следует поддомкратить машину, демонтировать колеса, амортизаторы и пружины. После этого придется выполнить такие операции:

Приварить новый кронштейн амортизаторов.
Отрезать нижние чашки.
Сместить их на 3 см и приварить.
Удлинить коромысло тормозной системы.
Приварить пальцы под амортизаторы.
Заменить реактивные тяги.
Установить амортизаторы и пружины.

Остается поставить колеса и опустить автомобиль на землю. При сильном лифтинге нужно поставить удлиненный тормозной шланг заднего контура и прокачать тормоза.

Пошаговая инструкция

Шаг 1

Лифтинг кузова выполняется при помощи проставок между рамой и кузовом. Лучше всего выбирать алюминиевые проставки: они недорого стоят и качественно сделаны. Основной их плюс — это прочность и жесткость крепления кузова к раме. Зарубежные фирмы выпускают большой ассортимент алюминиевых проставок для любых моделей внедорожников. Все они сделаны на высшем уровне и отлично подойдут для Нивы Шевроле. Расчет подвески каждого автомобиля производится индивидуально, так как нет усредненных показателей по лифтингу.

Набор проставок

Шаг 2

Во время установки проставок между кузовом и рамой появляется задача подрезать арки колес и крылья. Также нужно установить боковые брызговики, которые будут защищать стекло от вылетающей грязи из-под колес. Проблемы. возникающие с магистралями, тросами, рулевыми механизмами решаются без особо труда. В зависимости от типа проставок, расстояние от рамы до части кузова будет увеличено на 40-80 миллиметров. И в сочетании с большими колесами дорожный просвет увеличится на 50-150 миллиметров. Как производятся эти операции можно посмотреть на видео, где отечественные мастера автомеханики выполняют тюнинг подвески авто своими руками. Из этих материалов можно почерпнуть много полезной информации, так как в большинстве случаев они сопровождаются дельными комментариями и пояснениями о выполнении тех или иных видов работ.

Шаг 3

Лифтинг подвески существенно увеличивает проходимость автомобиля, но при этом страдает безопасность: повышение центра тяжести делает внедорожник более сложным в управлении. Так что не переборщите. Выбирайте такую высоту лифта подвески, которая будет оптимальной и для проходимости, и для безопасности. Также нужно учитывать предельный угол наклона карданных валов, до достижения которого они работают в нормальном режиме. Помните — чем больше угол наклона вала, тем быстрее он будет изнашиваться.

Лифтинг подвески

Шаг 4

Для того, чтобы бороться с повышенным риском опрокидывания, расширьте колею колесными проставками, колесным дисками отрицательного вылета, широкими шинами или заменой мостов («Спайсер» или «Барс»). Поставьте дисковые тормоза. Это расширит колею примерно на 40-50 миллиметров. Избавиться от проблемы предельного угла наклона карданных валов можно при помощи установки удлиненных валов и проставки между фланцами карданов и мостов. Внедорожники с блокировкой дифференциала лучше всего подходят для лифтинга. Такие авто обладают повышенной проходимостью, а увеличенный клиренс способствует улучшению этого показателя

Шаг 5

Теперь нужно выбрать способ лифтинга подвески исходя из того, какую высоту вы желаете получить в итоге. При небольшом повышении просто добавьте листы, или установите удлиненные серьги рессор. Также можно заменить рессоры другими, с большим количеством рессор. Чаще всего тормозная система автомобиля, например УАЗ, в процессе лифтинга, тоже нуждается в конструктивных изменениях. Есть альтернативный способ — установка проставки в кронштейнах крепления рессор. Два эти варианта почти всегда используют на так называемых «буханках» из-за сохранения родных деталей и из-за возможности поднимать автомобиль на различную высоту.

До лифтинга и после

Шаг 6

Следует знать, что для успешной езды по бездорожью машины с высокой подвеской должны быть максимально энергоемкими, чтобы как можно лучше обеспечивать контакт колеса с грунтом. А удельная мощность автомобиля тоже должна соответствовать новой конструкции подвески и ходовой части машины. Неверный способ или ошибочная технология лифтинга может сделать подвеску очень жесткой. Для лифтинга передней пружинной подвески Нивы поставьте проставки между опорными чашками шасси и пружинами. Другой путь — установка более длинных пружин. При этой операции нужно учитывать изменение углов рычагов. Чем сильнее угол изменится, тем сложнее в управлении будет внедорожник. Чтобы избежать этого, опустит кронштейны рычагов.

Бронирование дорогих машин виниловой пленкой — отличная мера защиты!

Узнать больше о Фольксвагене Джетта вы можете в нашей статье.

Как доработать вазовское сцепление читайте в материале по http://avtopolza.ru/tyuning-russkix-avto/tyuning-scepleniya-vaz-2110/ ссылке.

Слабые места подвески

Как и у любых автомобилей, у отечественного внедорожника есть слабые места, на которые нужно обращать внимание. В основном распространены неисправности передней подвески Нива Шевроле

Подшипники передней ступицы унаследованы от «классики», это настоящая болезнь отечественного внедорожника. Но для предотвращения проблем достаточно проверять зазор через каждые 5000 км и при необходимости подтягивать контргайку.
Шаровые опоры по мануалу ходят от 20 до 40 тыс. км, но при суровой эксплуатации могут начать люфтить раньше. Если вовремя не заметить неисправность, предстоит замена на дороге или вызов эвакуатора.
Сайлентблоки. Обнаружить их износ можно по люфту в верхнем или нижнем рычаге, но это уж крайняя стадия. Лучше проводить замену после появления трещин на резиновых вкладышах.
Амортизаторы при постоянной езде по бездорожью на средних и высоких скоростях могут потечь. Игнорирование замены грозит аварией, поскольку автомобиль теряет устойчивость на неровной дороге.

В задней подвеске нужно обращать внимание на резинки реактивных тяг, которые со временем изнашиваются. В результате штанги начинают люфтить и издавать на кочках характерный «металлический» звон

Иногда начинают течь амортизаторы, из-за чего автомобиль начинает раскачиваться на неровной дороге. В обоих случаях вопрос решается заменой деталей.

Замена втулок.

Чтобы сэкономить на ремонте можно ограничиться заменой металлических втулок. Но при этом необходимо проверить сварные швы на отсутствие повреждений. Если при визуальном осмотре не обнаружено никаких повреждений, но заметно что резинки высохли или огрубели, то допускается замена втулок. Стоимость такого комплекта достаточна низкая, в районе 300-500 рублей.

Порядок работ:

Снимается штанга
На втулку устанавливается упор, с другой стороны трубка, напротив сайлентблока. Необходимо использовать трубу диаметром 5-8 сантиметров. Затем эта конструкция зажимается в тиски, чтобы выпала втулка.
Нужно вытащить резиновую втулку. Для этого штанга зажимается в тиски и при помощи отвертки извлекаются остатки резины.

Что делать, когда деталь прикипела?

Первые признаки неприятностей можно обнаружить заблаговременно. Для этого следует открутить гайку крепления оси ключом на 24 мм, а затем с помощью головки с воротком попытаться провернуть болт. Если это не удается сделать даже с удлиненным рычагом воротка, то готовьтесь к долгому труду — ось явно прикипела. В некоторых, особенно запущенных случаях прикипевший болт даже не дает высвободить и вытащить пружину.

Есть несколько способов решения проблемы, но ни один из них не является легким и потребует от 1 до 5 часов в зависимости от степени закисания оси. Бывалые владельцы Нивы 2121 практикуют следующий метод демонтажа детали:

С помощью угловой шлифовальной машины отрезать ось с обеих сторон таким образом, чтобы освободить нижний рычаг и удалить его.
Газовой горелкой либо паяльной лампой хорошо подогреть часть передней балки со втулкой.
Попытаться сдвинуть ось с места сильными ударами молотка. Если это удалось сделать, но торец отрезанного болта расплющился, то надо его снова подрезать и выбить деталь окончательно.
Если болт не двигается, необходимо повторить циклы нагрева-остывания несколько раз. К отрезанной части оси можно приварить лом, за который попытаться ее провернуть во время прогрева.

Описанная процедура обычно занимает 1-2 часа. Если по истечении этого времени вам не удалось сдвинуть или провернуть стальной стержень, надо переходить к кардинальным способам:

высверливание болта из втулки ручной дрелью;
полная разборка ходовой части и снятие передней балки.

Не нашли интересующую Вас информацию? на нашем

форуме

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl Enter.

Не нашли интересующую Вас информацию? на нашем форуме.

Замена реактивных тяг своими руками

При замене реактивных тяг на автомобиле Нива Шевроле потребуется следующий список инструментов:

набор рожковых ключей или головок:
металлическая щетка для очистки ржавчины;
монтировка;
жидкость WD-40 для легкости откручивания резьбовых соединений.

Пошаговая инструкция по замене тяг:

Установить автомобиль на смотровую яму или эстакаду, поставить на скорость, поставить на ручник.
Открутить нижние крепления амортизатора — этот элемент будет мешать демонтировать тягу.
С помощью металлической щетки тщательно очистить резьбовые соединения от грязи и ржавчины.
Жидкостью WD-40 обработать все резьбовые соединения и подождать некоторое время, чтобы смазка разъела ржавчину.
Взять гаечный ключ или головку нужного размера и открутить гайку, которая откручивается крайне тяжело. Поэтому нужно взять ключ с длинным рычагом и еще раз обработать соединение жидкостью WD-40.
После откручивания гайки, вытащить болт.
Открутить гайку и вытащить болт с другой стороны штанги.
С помощью монтировки демонтировать реактивную тягу.

Замена реактивных тяг

Работа выполняется на эстакаде или смотровой канаве. Для замены реактивных тяг нужно подготовить:

молоток;
пара накидных ключей на 19;
металлическую щетку для очистки резьбы;
монтажная лопатка;
жидкость WD-40.

Реактивные штанги нужно менять в следующей последовательности: поперечная, передние, задние. Не следует приподнимать заднюю ось домкратом, иначе будут сложности в совмещении отверстий сайлентблоков и кронштейнов крепления.

Порядок выполнения работ:

Очистить резьбовые соединения металлической щеткой и обработать спреем WD-40.
Открутить гайку нижнего крепления и отвести амортизатор в сторону, чтобы он не затруднял доступ к гайке поперечной тяги.
Раскрутить резьбовые соединения, удерживающие сайлентблоки, и снять поперечную штангу.
Установить новую тягу и прикрутить ее с верхней стороны.
Совместить отверстия в сайлентблоке и кронштейне, вставить болт и затянуть гайку.

Если тяги не поржавели и не погнулись, на них не появились трещины в районе сварных швов — можно обойтись лишь заменой резинометаллических втулок. В этом случае можно сэкономить на покупке новых тяг и обойтись только сайлентблоками.

Для замены втулок понадобятся тиски, толстая отвертка, пара трубок и специальное приспособление для запрессовки. Диаметр первой трубки — 60-80 мм. Толщина второй должна соответствовать диаметру металлической втулки сайлентблока.

Приспособление для запрессовки представляет собой металлический стержень, толщина которого немного меньше, чем внутренний диаметр резиновой части сайлентблока.

На стержне имеется утолщение, которое давит на резиновую втулку. Диаметр утолщения должен соответствовать внешнему диаметру сайлентблока.

Замена втулок производится на снятых штангах.

Начинать надо с демонтажа старых сайлентблоков. Уприте трубки с двух сторон в шарнир: тонкую в металлическую втулку, а толстую — в резиновую втулку. Зажмите конструкцию в тиски и закрутите их. Металлическая втулка выйдет из сайлентблока и резину будет несложно извлечь из проушины с помощью толстой отвертки.

Перед установкой нового сайлентблока необходимо очистить внутреннюю поверхность проушины и смазать ее раствором мыла или моющего средства. Масло, которое рекомендуется использовать в некоторых инструкциях по сборке, сокращает срок службы резиновых втулок.

После этого остается вставить приспособление для напрессовки в резиновую втулку шарнира, прислонить ее к проушине тяги и сжать конструкцию в тисках.

Металлическая втулка запрессовывается тем же приспособлением. Для облегчения монтажа ее нужно обработать мыльным раствором.

Замена одних лишь сайлентблоков занимает больше времени, чем реактивных тяг в сборе. Однако, если состояние штанг не вызывает нареканий, можно оставить старые. При отсутствии экстремальных нагрузок они могут пройти 100 тысяч километров и более.

Владельцы внедорожника Нива Шевроле знают, что наиболее слабым местом ходовки автомобиля являются тяги. Но если транспортное средство эксплуатировать преимущественно по асфальтным дорогам, то о проблемах с тягами можно забыть. Но ведь Нива Шевроле не для того изготавливалась, чтобы топтать уже готовые дороги. Внедорожник по своей конструкции любит преимущественно бездорожье, но в таком случае необходимо как следует его подготавливать к таковым испытаниям. Для этого имеются такие устройства, как реактивные тяги или штанги. Именно об этих элементах расскажет статья.

Зазор шарикоподшипников ступичного узла

Менять смазку шарикоподшипников следует в соответствии с рекомендациями изготовителя авто. Малое количество смазочного материала или его ненадлежащее качество (грязь в смазке) приводят к быстрому износу подшипников. В процессе ее смены нужна пустая тара, Литол, отвертка, молоток, динамометрический ключ, баллонный ключ и ключи «No13».

Откручиваем и убираем колесо. Проводим снятие колодок тормоза. Осуществляя съем суппорта трубы гидропривода откреплять не требуется. Уберите в край и закрепите проволочкой. Вынимаем из кронштейна держатель и шланг.

Отвинтите винт пальца боковой тяги. При участии съемника осуществите выпрессовку пальца шарнира руля. Отвинчивает крепежные винты ступицы и болты шарового шарнира. Вынимаем кулак поворота с шарнирами. Применяя втулку выпрессовываем ступицу шарикоподшипников.

Проводим монтаж оборудования в последовательности возвратной данной. Не упустите возможность провести регулирование люфта шарикоподшипника ступицы.

Как увеличить проходимость Шевроле Нивы

Автомобиль можно поднять самыми разными способами, увеличив дорожный просвет на 9-10 см. По нижней точке РЗМ клиренс может составлять 25 см, а по линии порога — 44,5 см. Чаще всего лифтинг заказывают в СТО, но процедуру можно выполнить своими руками. Существуют специальные лифт-комплекты, которые позволяют произвести работы самостоятельно, но для этого придется потрудиться. Опил крыльев, формирование новых арок в передней части, пропил внутренней части задней арки требует определенного опыта

К тому же следует помнить, что в правой задней части находятся трубки вентиляции и бензобак, поэтому следует соблюдать особую осторожность

При увеличении клиренса необходимо соблюдать все правила процедуры лифтинга и вносить изменения в другие системы Шевроле Нивы. При отсутствии комплексного подхода можно получить высокий автомобиль непригодный к эксплуатации. Несоблюдение технического регламента приводит к снижению надежности и потере курсовой устойчивости машины. Из строя, в первую очередь, выходят амортизаторы, ступичные подшипники и передние ШРУСы, что приводит к частым ремонтам ходовой.

Амортизаторы для лифта можно использовать разные, в том числе от Mitsubishi Pajero, Monroe, ГАЗели или их аналоги, главное, чтобы они были не хуже оригинальных. Шевроле Ниву необходимо защищать от попадания через сапуны воды в редукторы. Эта проблема решается путем вывода трубки вентиляции картеров редукторов на относительно недоступную для воды высоту. Для этого с сапуна снимают колпачок, вставляют подходящий по диаметру шланг, затягивают соединение хомутом и поднимают шланг под капот.
