Установка рулевой рейки 3,1 оборота на Ладу Калина (спорт), карданчик и усилитель.

Поставил рейку еще давно, но небыло времени написать.

Началось все с того, что я достал рейку от калины спорт, нашел нужную смазку, купил промежуточный вал рулевого управления СС-20 и тарельчатую пружину.

новая рейка и промежуточный вал СС-20

Все что нужно чтобы подготовить рейку к установке написано тут

Так же был приобретен усилитель щитка передка от техномастера. Нужен он для того чтобы рейка меньше «гуляла» Эффект можно оценить при поворотах на большой скорости.

В самой замене нет ничего сложного, кардан рулевого управления откручивается из салона, с одной стороны он соединяет рейку а с другой ЭУР. Правда с ним пришлось помучаться чтобы закрутить последний болт который ближе к ЭУР, очень не удобно подлазить, помучался я несколько часов) фото не делал, да там и не видно ничего будет.

Заводской промежуточный вал

Для замены рейки сначала откручиваем кардан из салона, потом съемником снимаем рулевые тяги:

съемник для выпрессовки

Затем откручиваем 4 гайки (по 2 с двух сторон), для удобства нужно снять аккумулятор, снимаем рейку со шпилек и достаем ее через левый (по ходу движения) проем для рулевых тяг.

вид из под капота

вид из левого проема рулевых тяг

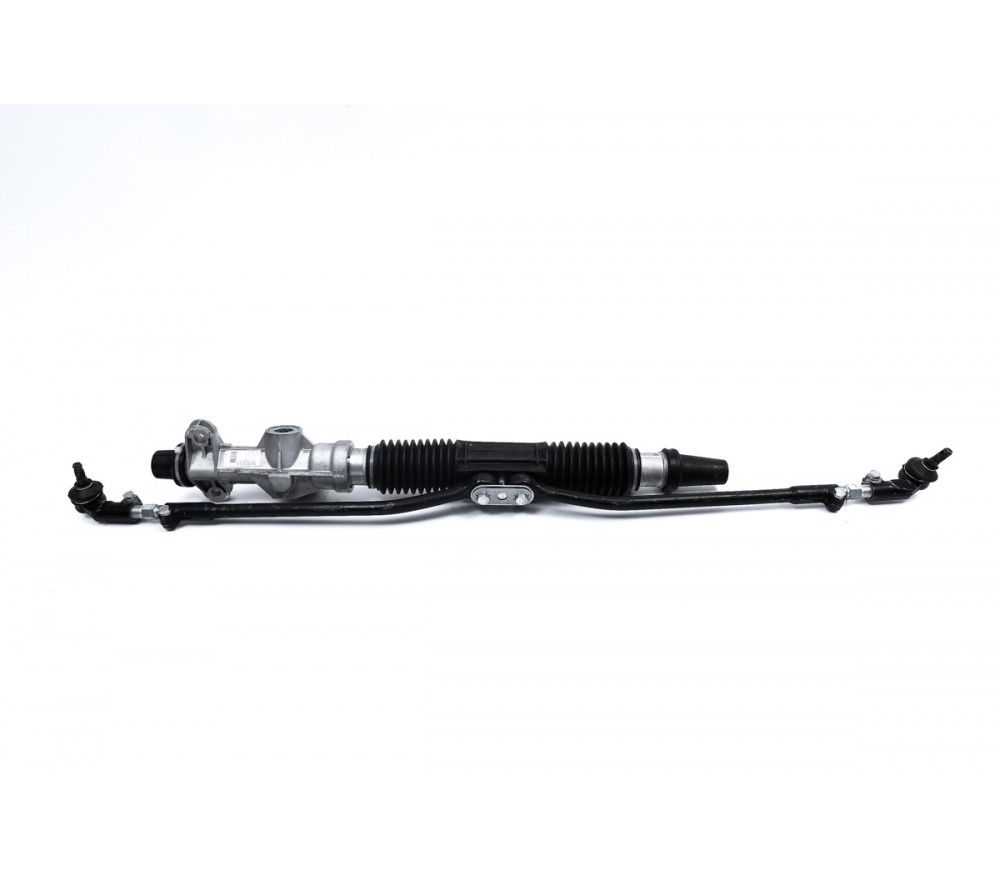

старая и новая рейки на ладу калину. Новая – лада калина спорт

Усилитель ставится очень просто, за место стандартных ушей крепления рейки ставятся уши от усилителя, затем к ним прикручивается труба. Только делать это лучше уже под капотом, иначе рейка может просто не пролезть.

новая рейка с усилителем

Потом все собираем в обратной последовательности, обязательно нужно сделать сход-развал.

новая рейка с усилителем вид из под капота

новая рейка с усилителем вид из под капота

рулевая тяга со старой стойкой

рулевая тяга с новой стойкой. Про подвеску на лада калина спорт здесь.

Сразу же я решил установить резиновую защиту в проемы рулевых тяг:

резиновая защита рулевых тяг

резиновая защита рулевых тяг лада калина

Конечно плюсы сомнительные, сделана она из резины очень плохого качества, как я слышал быстро рвется, слева не очень хорошо прилегает и немного оттопыривается благодаря рулевой рейке. В общем я решил поставить пока не порвется, а там посмотрим.

Об ощущениях: Ездить стало намного удобнее, теперь не нужно перехватывать руль при обычном повороте и крутить туда-сюда на парковке, даже 3 оборотов иногда кажется много а уж про 4 и вспоминать не хочется) Я долгое время не мог привыкнуть что постоянно надо крутить руль, даже перестроиться быстро из полосы в полосу было проблематично. Эффект от кардана рулевого управления и усилителя рейки сложно описать потому что я поставил все сразу, но в целом рулевое управление изменилось очень сильно в лучшую сторону, появился четкий ноль, обратная связь с дорогой, руль конечно же потяжелел, но мне от этого стало только комфортнее! Сейчас например на все новые калины и гранты ставят рейку 3,1 оборота и новый ЭУР. Так вот крутится там руль очень легко, но из-за этого теряется информативность управления. Поездив долгое время на гранте, могу с уверенностью сказать, что у меня рулевое управления намного информативнее! Хотя там небыло никаких усилителей и карданов.

Подготовка к монтажу

Увы, далеко не на каждой «десятке» имеется родной электроусилитель. Но это не проблема, поскольку агрегат вполне можно установить своими руками. Работа не очень сложная, потому если действовать по инструкции, вы все сами отлично сделаете.

На этапе подготовки вам следует заранее приобрести и подготовить инструменты и материалы:

  • Новый электроусилитель;
  • Пластина;
  • Набор проводки;
  • Промвал;
  • Кожух и рулевое колесо;
  • Набор разных отверток;
  • Сверла;
  • Линейка.

Поскольку мы говорим про электрическое устройство, всевозможные масла и смазки здесь не потребуются.

Монтаж

Когда все готово, и вы настроились на работу, можно приступать к установке ЭУ.

  1. Извлеките штатную клемму из колодки и вставьте ее в колодку на жгуте.
  2. Теперь свободную клемму, которая отходит от жгута, ставится на место штатного привода, примыкающего к колодке. Это позволит пропустить штатный провод между двумя жгутами. Идущий от колодок провод имеет номинал 50 Ампер.
  3. Далее отсоединяем кожух вала, а затем демонтируем замок зажигания. Обязательно отделите переключатели. Данный этап проводится аккуратно и медленно, чтобы кожух не потрескался.
  1. Открутите крепежный болт рулевой рейки и демонтируйте ее.
  2. Замерьте промвал в длину. Если потребуется, воспользуйтесь пластиной для подгонки. Рекомендуем записывать полученные параметры.
  3. На освобожденный участок теперь необходимо установить электроусилитель.
  4. Подберите вал нужного размера, поскольку он не сможет налезть на рулевую рейку. Для подгонки вала вам потребуется пластина и переточка под вал от Приоры. Кстати, при установке ЭУ отлично подходят элементы именно от модели Приора. Возьмите это на заметку.


Разборка узла

  1. После подгонки пластины сделайте сверление большего углубления, нежели есть сейчас. Вал — это полая конструкция, потому любое сверло по металлу легко справится с поставленной задачей.
  2. Пластину ставят на усилитель и проверяют полученный показатель глубины. Если все подошло, зажмите конструкцию небольшим болтом.
  3. Верните все переключатели на свои места и приступайте к работе с проводкой.
  4. Из салона требуется вывести два провода, идущих непосредственно к аккумуляторной батарее. Делается это через левое крыло.
  5. Демонтируйте бачок с омывательной жидкостью, и возьмите кусок проволоки. Она потребуется для того, чтобы закрепить выведенные к аккумулятору провода. Их крепят к концу противоположного, проводят и протягивают сразу обоих.
  6. Снимите приборную панель и извлеките колодку, окрашенную в красный цвет. Аккуратно затяните проводку в подпанельное пространство.
  7. Теперь извлекает из красной коробки оранжевый проводок.


Наглядный усилок

  1. К этому проводку фиксируется красная колодка и объединяется с проводкой от вашего электроусилителя. Не забудьте конец проводки с «голой» клеммой от усилителя уложить на освободившийся штатный провод, расположенный в красной колодке.
  2. Аналогичным образом выполняют операцию с серой проводкой, которая также расположена в красной колодке. Ее протягивают на штатное место и крепят клеммами.
  3. Далее двигаемся к аккумуляторной батарее, надежно фиксируем черный минусовой провод на проводе розового цвета — плюсовом.
  4. Остается объединить всю проводку от ЭУ и запустить ее.
  5. На этом установка практически завершена. Вам следует обязательно собрать все компоненты, вернуть узлы в исходное положение — переключатели, кожух, рулевое колесо и пр.


Работа с проводкой

Подгоняем ЭУ

Подгонка включает в себя следующие мероприятия:

  • Выравнивание руля;
  • Устранение всех образовавшихся между деталями щелей;
  • Уменьшение длины питающего кабеля;
  • Проверка установки светодиодных датчиков диагностики ЭУ;
  • Замена изношенных или поврежденных элементов при необходимости и наличии таковых.


Подгонка

Завершив работу, сядьте за руль, внимательно осмотрите фронт проделанных операций. Заведите машину, проверьте новый руль в действии. Обязательно приведите панель и руль в порядок, очистите поверхности. После этого можно приступать к непосредственной эксплуатации.

Неисправности рулевого механизма и их устранение

Рулевой механизм Лады Гранты достаточно надёжен и проблемы владельцу доставляет нечасто. Однако это не значит, что неполадки вовсе не встречаются. Проблемы есть. И нужно знать, как их устранять.

Причина неполадок

Устранение

Большой люфт рулевого колеса

Крепёжные гайки на тягах шаровых ослабли.
Возможно, утерян шплинт. Подтянуть крепление и при необходимости установить шплинт.

Зазор в тягах шаровых опор слишком большой.
Замена рулевых наконечников Лада Гранта.

Сайлентблоки шарниров изношены.
Заменить тяги.

Между рейкой и гайкой слишком большой зазор.
Изношенные элементы подлежат замене, после замены нужно отрегулировать механизм.

При поворотах руля доносится стук

Гайки рулевых тяг ослабли.
Подтянуть крепёжные гайки.

Между рейкой и гайкой большой зазор.
Заменить изношенные элементы, после замены механизм следует отрегулировать.

Крепёж рулевого управления ослаб.
Затянуть крепёжные гайки, удерживающие механизм.

Рулевое колесо вращается слишком туго

Неисправен опорный подшипник амортизационной стойки.
Опорный подшипник заменить.

Опорная втулка изношена, износ упора рейки.
Изношенные элементы надо менять.

Давление в колёсах слишком низкое.
Подкачать шины до оптимального давления.

Детали шаровых опор изношены или повреждены.
Заменить элементы.

Амортизационные стойки или их элементы отработали свой срок.
Ремонт амортизационной стойки или ее замена.

Подшипники вала износились.
Подшипники вала нужно заменить.

Электроусилитель управления неисправен.
Замена ЭУР вместе с валом.

Как и тормозную систему, работу двигателя и другие важные узлы и агрегаты, рулевое управление необходимо периодически осматривать на предмет неисправностей. Если признаков нет, осмотру подлежат защитные пыльники и другие, более мелкие детали конструкции. Рулевая рейка Лады Гранты является ключевым механизмом управления. Именно благодаря этому осуществляется управление автомобилем за счёт поворотов колеса.

Основные неисправности рулевой рейки

Главный признак поломки – это стук при поворотах. Сначала он практически незаметен и проявляется при наезде на ямы. Если игнорировать первые симптомы, шум никуда не исчезнет и будет постоянно усиливаться. Дальше стук будет передаваться на руль. Если и этот симптом игнорировать, рейку попросту заклинит, а это чревато попаданием в ДТП из-за потери управления. Стучит рейка из-за износа шарниров, зубьев или резинометаллических втулок (демпфера).

Также к неисправностям рулевой рейки можно отнести следующие симптомы.

  1. Руль туго вращается (дополняется небольшим свистом).
  2. Тугое вращение прекращается при повышении скорости.
  3. При прямом руле отсутствует усиление.
  4. Рулевое колесо при повороте не поворачивает должным образом колёса спереди (машину начинает бросать влево/вправо на ходу).
  5. Вибрация, биение, скрежет руль начинает дребезжать.
  6. Руль не возвращается в начальное положение.
  7. Рулевое колесо вращается самопроизвольно.

Причин неисправностей рулевой рейки много. Но эти встречаются чаще всего. Если возникает хотя бы один из них, Лада Гранта должна отправиться на ремонт в ближайшее время.

Замена рулевой рейки своими руками

Для начинающих автомобилистов это может показаться слишком сложной процедурой. Но на деле всё проще. Алгоритм действий таков.

  1. Отсоединить АКБ, ослабить болты передних колёс, вывесить перёд на домкратах и снять колёса.
  2. В салоне автомобиля нужно открутить болт, с помощью которого клемма рулевого механизма соединяется с промежуточным валом. При этом рулевое колесо должно находиться в прямолинейном положении (колёса строго прямо).
  3. Отсоединить тяги от поворотных рычагов.
  4. Через зазоры в арках колёс открутить гайки крепления рулевого механизма.
  5. Демонтировать хомут и снять рулевой механизм в сборе.
  6. Далее снимаются все пыльники и их крепления.

Теперь можно устанавливать новую рулевую рейку (если не использовался ремкомплект для ремонта). Собирается узел в обратной последовательности. Положение рейки следует отрегулировать так, чтобы метки на картере совпали с метками на защитном пыльнике. Последняя операция при замене узла – это регулировка развал схождения передних колёс.

В большинстве случаев причиной поломки рейки является игнорирование автомобилистами осмотра автомобиля на предмет наличия неисправностей. Тщательная диагностика всех узлов и агрегатов проводится минимум раз в год.

Ошибка ЭУР на приборной панели

Если на панели приборов появляется ошибка электроусилителя руля, то это может свидетельствовать о поломке системы либо о ее некорректной работе. При этом электроусилитель, может быть полностью работающий. Ошибка, появляющаяся на приборной панели, горит желтым цветом. Это свидетельствует о том, что возможно использовать машину и при , но нужно будет соблюдать определенные меры безопасности.

Если устройство полностью отключается, то для управления машиной придется прикладывать больше усилий. Чтобы отключить ЭУР, достаточно извлечь предохранитель, отвечающий за его функционирование. Если заметили, что система работает некорректно, то лучше демонтировать предохранитель и решить проблему.

Если заметили, что световой индикатор на контрольном щитке загорается только при включении зажигания, а после запуска мотора гаснет, то переживать не стоит. При активации зажигания система производит диагностику всех узлов и механизмов, так что появление индикатора — это нормально. Но если лампа продолжает гореть даже после запуска двигателя, то это свидетельствует о проблеме.

Как подтянуть рулевую рейку с электроусилителем?

Появление стука в работе ЭУР связано с необходимостью подтянуть рулевую рейку.

Как сделать это правильно:

  1. Для начала нужно отключить АКБ, для этого отсоедините от него клеммы. Выкрутите крепление аккумулятора, для этого нужно открутить еще две гайки, расположенный по краям. После этого батарея извлекается и убирается в сторону.
  2. Затем нужно приподнять пластиковую подставку, под ней расположено еще четыре винта, они также выкручиваются.
  3. Сделав это, необходимо отодвинуть данную подставку вперед, пока площадка не отсоединится от подушки фиксатора корпуса воздушного фильтра. После этого накладку можно будет сдвинуть назад, это позволит обеспечить более свободный доступ к самой рейке.
  4. На следующем этапе необходимо будет подлезть рукой под рейку. Прямо под ней, как показано на фото, расположен прорезиненный колпачок, его нужно будет демонтировать, это позволит обеспечить доступ ключа к регулировочной гайке.
  5. Для выполнения работ по регулировке вам потребуется специальный ключ для подтягивания рейки, без него осуществить процедура регулировки не получится. Используя этот ключ, необходимо подлезть под рейку автомобиля, чтобы установить инструмент в необходимое отверстие.
  6. При регулировке будьте аккуратны, чтобы не перетянуть рейку. Если ее подтяжка будет очень сильной, то при движении на поворотах рейку будет закусывать, а это, в свою очередь, может отразиться на безопасности передвижения. Угол регулировки всегда разный, он зависит от того, как сильно гайка разболталась, но обычно при выполнении таких работ гайка подтягивается приблизительно на 30 градусов. Это должно быть достаточно для того, чтобы все стало правильно. После того, как регулировка будет окончена, необходимо будет проверить правильность выполнения данной задачи. То есть вам надо будет убедиться в том, что рулевое колесо поворачивается нормально в любое положение до упора и стука при этом нет. Если стук остался, то регулировка продолжается.

Усилитель руля

Рулевое управление современных автомобилей оснащается специальной дополнительной опцией — усилителем. Усилитель рулевого управления — это подсистема, состоящая из механизма, позволяющего значительно снизить усилия водителя при повороте руля и управлении автомобилем. Основными видами усилителей руля являются:

  1. пневмоусилитель (использующий силу сжатого воздуха);
  2. гидроусилитель (основанный на изменении давления специальной жидкости);
  3. электроусилитель (действующий на основе электрического двигателя);
  4. электрогидроусилитель (применяющий комбинированный принцип действия) ;
  5. механический усилитель (специальный механизм, имеющий увеличенное передаточное отношение).

Изначально система усиления применялась на крупнотоннажной и крупногабаритной технике. Здесь мышечной силы водителя было явно недостаточно для того, чтобы осуществить задуманный маневр. В современных легковых автомобилях она используются в качестве средства обеспечения комфортности при рулении.

Снятие рулевого механизма

Если стук все-таки появился, то владельцу авто предстоит произвести демонтаж механизма. Эту работу удобнее и быстрее проводить при нахождении средства передвижения на подъемнике. Для проведения работ потребуется необходимый инструмент, к которому в этом случае относят:

  • торцевой ключ или головку с воротком на 13;
  • плоскую отвертку;
  • прочный нож;
  • специальный ключ на 24 для рулевой рейки;
  • шестигранник на 6 с воротком.

Перед началом проведения работ аккумуляторную батарею отсоединяют, тем самым принимая необходимые меры безопасности. На первоначальном этапе нужно предварительно ослабить болты крепления передних колес. Сами колеса следует оставить в положении «прямо» перед поднятием автомобиля на подъемник. Дальше разъединяют карданный вал рулевого колеса от вала приводной шестерни реечного механизма.

Эту работу проводят из салона. Поэтому автомобиль не поднимают высоко. Теперь можно высвободить поворотные тяги, открутив их от поворотных рычагов. И как только эта работа будет проведена, можно приступать к демонтажу рулевого механизма. Ключом на 13 откручивают гайки его крепления и снимают крепежные хомуты.

Рулевой механизм снимают вместе с отсоединенными рулевыми тягами. Следующим этапом проведения ремонтных работ является разборка снятого устройства. Здесь следует освободить рулевую рейку от всех защитных чехлов, которые надеты на механизм. С этой целью срезают все фиксирующие хомуты, которые впоследствии нужно будет заменить на новые.

Как добраться до механизма регулировки рейки

Чтобы можно было все выполнить без подъемника и ямы, необходимо выполнить следующие действия для того, чтобы достать регулировочную гайку. Отсоединяем аккумулятор и аккуратно снимаем обе клеммы.

Затем приподнимаем пластмассовую подставку, откручиваем под ней еще 4 болта.

Сдвигаем эту металлическую площадку чуть вперед, чтобы она отсоединилась от корпуса воздушного фильтра.

Вы можете ее отодвинуть немного назад, чтобы получить еще больше доступа к рулевой. Это будет выглядеть следующим образом:

Теперь надо подлезть рукой под агрегат там, где отмечено желтым кружком (см.фото), только с внутренней стороны, под низом,

и нащупать там резиновый колпачок. Его необходимо извлечь, чтобы лучше надевался ключ.

Как видите, удачно вынуть его не получилось, при изъятии он лопнул пополам, поскольку сидел довольно плотно. Такого постарайтесь не повторять. Далее, берем ключ, о котором я говорил выше.

Теперь пробуем подлезть рукой под рулевую, чтобы вставить его в необходимое отверстие — оно показано на фото ниже, чтобы было более понятно, как подтянуть рулевую рейку на Калине.

Не стоит сильно ее подтягивать, поскольку вы можете переусердствовать, и тогда рулевую при поворотах может закусывать, что небезопасно. Лично на моем примере я сдвинул гайку на 30 градусов. И этого мне хватило, чтобы все стало работать нормально. Обязательно проверьте после выполнения этой процедуры, не возникают ли проблемы при повороте руля до упора. Если стуков нет, то регулировка рулевой рейки ВАЗ 2110 завершена. Сегодня мне попалась хорошая дорога для диагностики, вроде бы тишина. Но насколько всего этого хватит? Ну что ж, буду держать Вас в курсе событий!

Подтяжка рулевой рейки Калины со снятием

Потребуется

: специальный ключ для рулевой рейки Калины (подходит от ВАЗ 2110), снять рулевую рейку вместе с тягами (усами).

Закрепляем рулевую рейку в тисках, подложив бруски, чтобы она не шевелилась. Берем руками за тяги рейки (усы) и пошатыванием их, определяя величину люфта. Теперь, чтобы убрать люфт в рулевой рейке Калина следует воспользоваться специальным ключом. Вставляем его и поворачиваем его против часовой стрелки примерно на 10-15 градусов, после чего снова пошатываем усы руками. Если при очередной проверке люфт рейки остался, тогда подтягиваем рейку опять на 10-15 градусов. Так делаем до тех пор, пока люфт в рейке не исчезнет вообще.

Выработка в каждом случае разная, поэтому какого-то определенного момента затяжки не существует

Обратите внимание, что перетягивать рулевую рейку тоже нельзя, в противном случае руль будет тяжело вращать. После того, как рулевая рейка отрегулирована, нужно закернить гайку упора, обмяв резьбу картера

Кстати, так выглядит инструкция по регулировки рейки из сервисного руководства: Проверка зазора между упором рейки и гайкой упора

Снимите рулевой механизм с автомобиля.
Установите рейку в среднее положение, которое определяется размером (87±0,25) мм от оси шестерни до торца рейки. С помощью специального приспособления нагрузите рейку силой Р = (500±20) Н, или (51±2) кгс, на расстоянии 84 мм от оси шестерни в направлении к упору рейки.
Максимально допустимый зазор между упором и гайкой составляет 0,2 мм. Максимально допустимое перемещение Х рейки, замеренное через относительное перемещение нажимного пуансона 1, не должно превышать 0,16 мм.

Как подтянуть рулевую рейку на Калине без снятия

Несмотря на то, что в руководстве по ремонту ВАЗ 1117, 1118, 1119 написано, что для регулировки рулевого механизма его следует демонтировать, народные умельцы для экономии времени и сил подтягивают рейку прямо на машине. Самый удобный способ добраться до регулировочного болта — снизу, используя смотровую яму.

Регулировочная гайка снизу, поэтому если смотреть на нее снизу, то подтягиваем рейку по часовой стрелке, если получится добраться до нее сверху, тогда против часовой. Для определения люфта рейки используем не руки, а рулевое колесо. В остальном процесс выглядит аналогично.

Если даже после регулировки снова на Калине гремит рулевая рейка, тогда ее следует заменить на новую, либо попробовать отремонтировать.

А Вы знаете, чтобы рулевая рейка прослужила дольше, следует вовремя менять пыльники.

Рулевая рейка Калина должна служить, по заверению производителя, 10 лет без поломок. Однако весьма специфические российские дорожные условия вносят в этот срок серьезные коррективы, заставляя автовладельцев периодически проводить такую процедуру, как регулировка рулевой рейки. Кроме того, разнообразные дорожные ямы и выбоины становятся причиной частых поломок системы рулевого управления Лада Калина, что заставляет владельцев данного автомобиля нести дополнительные расходы.

Стоит ли устанавливать электроусилитель руля

Управление автомобилем без элекроусилителя руля, конечно же, возможно. Но если вы ранее управляли машиной, оснащенной такой системой, то можете испытать серьезный дискомфорт. Вы будете лишены привычной поддержки электродвигателя.

Установка такого механизма имеет определенные сложности, также она сопряжена с расходами. Но они все окупятся комфортной ездой и повышенной безопасностью для вас и ваших пассажиров.

Таким образом, ответ на вопрос «Стоит ли проводить установку?» — это однозначное «Да». Даже если вы не хотите делать это своими руками, обратитесь в автосервис.

В ролике ниже вы найдете сравнение преимуществ ГУР и ЭУР (автор видео — АВТОТЕМА ТВ).

Возможные неисправности ЭУР

Бывает так, что уже после установки ЭУР не работает вообще или с перебоями.

Это может быть вызвано разными причинами, среди которых чаще всего выделяются две:

  1. Поломка датчика скорости. в связи с датчиком скорости. На высокой скорости, дополнительное усилие от механизма снижается, чтобы обеспечить вам больший контроль. Если данные от датчика перестают поступать, ЭУР автоматически отключится. Проблема решается заменой датчика.
  2. Неправильно установленный картер двигателя. При нарушениях в монтаже картера (кожуха) двигателя, вибрации от мотора будут передаваться усилителю. Тот начнет гудеть, в некоторых случаях даже отключаться.

Типы усилителей рулевого управления

Если вы решили обустроить свой автомобиль усилителем, то у вас есть несколько вариантов — дорогой и более дешевый:

  1. Гидроусилитель руля на ВАЗ 2107 — более дорогой вариант. Такая система состоит из насоса, подающих магистралей, патрубка и резервуара для рабочей жидкости. В данном случае рабочей жидкостью является масло, которое находится в системе под давлением. Процедура установки достаточно сложная, как и сама конструкция системы, также автовладельцу придется периодически ухаживать за системой. Как показывает практика и цены на автомобильном рынке, ставить такой узел нет смысла, поскольку его стоимость составляет практически половину цены на б/у 2107.
  2. Более дешевый и более подходящий вариант для «семерки» — это электроусилитель. На практике этот узел позволяет хорошо справляться с возложенной на него нагрузкой, тем более, что его установка более простая. По факту ЭУР работает на «семерках» практически так же эффективно, как и гидроусилитель. Следует отметить, что основным достоинством такой системы является отсутствие необходимости регулярного обслуживания. ЭУР на ВАЗ подключается к бортовой сети, поскольку его работа требует 12-вольтного напряжения.

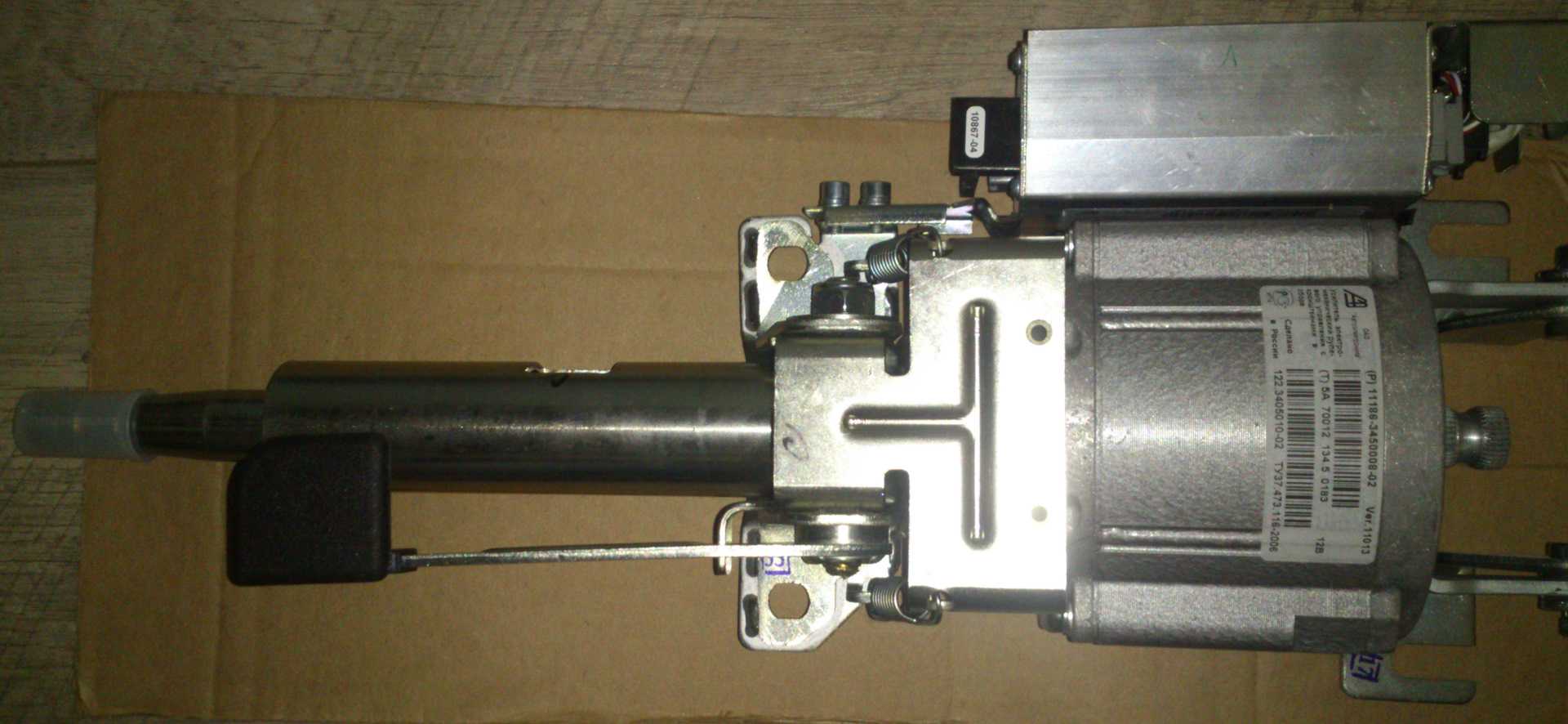

«Семерочный» электроусилитель в снятом виде

Стоит ли устанавливать электроусилитель руля

Управление автомобилем без элекроусилителя руля, конечно же, возможно. Но если вы ранее управляли машиной, оснащенной такой системой, то можете испытать серьезный дискомфорт. Вы будете лишены привычной поддержки электродвигателя.

Установка такого механизма имеет определенные сложности, также она сопряжена с расходами. Но они все окупятся комфортной ездой и повышенной безопасностью для вас и ваших пассажиров.

Таким образом, ответ на вопрос «Стоит ли проводить установку?» — это однозначное «Да». Даже если вы не хотите делать это своими руками, обратитесь в автосервис.

В ролике ниже вы найдете сравнение преимуществ ГУР и ЭУР (автор видео — АВТОТЕМА ТВ).

Возможные неисправности эур

Бывает так, что уже после установки ЭУР не работает вообще или с перебоями.

Это может быть вызвано разными причинами, среди которых чаще всего выделяются две:

  1. Поломка датчика скорости. Работает электроусилитель руля в связи с датчиком скорости. На высокой скорости, дополнительное усилие от механизма снижается, чтобы обеспечить вам больший контроль.Если данные от датчика перестают поступать, ЭУР автоматически отключится. Проблема решается заменой датчика.
  2. Неправильно установленный картер двигателя. При нарушениях в монтаже картера (кожуха) двигателя, вибрации от мотора будут передаваться усилителю.Тот начнет гудеть, в некоторых случаях даже отключаться.

Aclii › Блог › Ставим ЭУР на Гранту Стандарт. Часть IV

Настало время подключения силового питания ЭУР.

Начнем с «массы», точка массы подключения ЭУР находится за воздуховодом в одной вертикальной плоскости с рулевым валом. Для того чтобы к ней получить нормальный доступ необходимо открутить саморез крепления воздуховода с левой стороны, а это надо сказать занятие еще то (хотя по сравнению с закручиванием фигня).

В итоге было решено выводить силовой «+» в моторный отсек через заглушку над педалью газа, вот это место

Собираем необходимый минимум для теста: 1. Подключаем приборку; 2. Ставим замок зажигания на место; 3. Подключаем разъемы ЭУР; 4. Аккумулятор на место, подключаем все клеммы. 5. Тестируем.

Фотографии ниже были уже сделаны на полностью собранной машине:

После того как все тесты на стоящей машине выполнены, необходимо проехать, чтобы проверить сигнал от датчика скорости — с ростом скорости вспомогательное усилие ЭУР должно снижаться (хотя если сигнала не будет совсем, будет гореть лампа неисправности).

Вроде все, спасибо за внимание и удачи всем кто решиться ставить сам!)

Комментарии 39

Автору и всем привет.Хочу установить на свой автомобиль ЭУР.Какая маркировка ЭУР необходима.авто: гранта 219110. 87л.с. 2014г.в.По документам легковой комби(хетчбек) а так лифтбек.На СТО жути нагнали что Эур бывает несколько видов и все разные.Ценник выставили неподъемный.Устанавливать собираюсь сам, а какой ЭУР покупать не знаю.Спасибо заранее.

Я ставил вот этот www.ae.ru/production/wide…ogo_upravlenija_jeur.html в описании на сайте у него указано что он под рейку 4.1, есть ещё вот этот www.ae.ru/production/wide…o_upravlenija_jemuru.html он под рейку 3.1 и у него крутящий момент чуть больше. У меня не было ЭУР изначально, поэтому рейка была 4.1 и я взял первый, думаю у вас такая же ситуация. Если ЭУР идёт с завода тогда рейка по-умолчанию 3.1 и второй ЭУР. Думаю второй вариант для замены сгоревшего или если есть план установить ЭУР и поменять рейку на 3.1

Огромнейшее спасибо за информацию!

Автор, спасибо тебе! По твоей инструкции установил, всё работает!

Спасибо автору, всё поставил сам и подключил, всё работает

Где клеммы для предохранителей силовых заказывал?

здарова)вопрос а колеса полностью выворачиваются?на сколько знаю без эур 2.5 оборота, а с эур 1.5 оборота.по сути надо и рейку менять же

Приветствую, ЭУР сам по себе не имеет ограничения на количество оборотов, это фактически «мощный двигатель». По умолчанию рейка стояла на 4.1 оборота — чем больше оборотов рейка тем меньше требуемое усилие при повороте руля — крутить то руками, там где с завода установлен ЭУР рейка обычно 3.1 оборота, так как мощности уже хвататет. Я оставил родную на 4.1.

источник

Снятие и установка электромеханического усилителя рулевого управления лада гранта

Электроусилитель снижает усилие на рулевом колесе, облегчая управление автомобилем. Основу электроусилителя составляет безщеточный электродвигатель с редукто-ром, расположенным под кожухом ру-левого управления. На валу двигателя установлен червяк, который входит о зацепление с пластмассовой ше-стерней, закрепленной на вале руле-вого управления.

Координирует работу электроусилителя электронный блок управления изменением подаваемого напряжения на электродвигатель по информации, получаемой от датчи-ков скорости автомобиля, частоты вращения коленчатого вала и величи-ны крутящего момента на вале руле-вого управления. Электродвигатель через редуктор доворачивает с опре-деленным моментом вал рулевой колонки.

Блок управления обеспечивает достаточную информативность руля во всех режимах движения автомоби-ля. Когда автомобиль стоит на месте, создаваемый электроусилителем мо-мент на вале максимальный, с ро-стом скорости автомобиля «помощь» усилителя снижается и рулевое ко-лесо становится «тяжелее». В случае выхода из строя электроусилителя, автомобиль полностью сохраняет управляемость, при этом рулевое колесо становится несколько «тяже-лее», чем на автомобиле без электро-усилителя. поскольку появляется дополнительная нагрузка в виде сво-бодно вращающегося ротора элек-тродвигателя

В комбинации приборов расположен сигнализатор неисправности элек-троусилителя рулевого управления. Он загорается при включении зажи-гания и после пуска двигателя гас-нет. При отказе электроусилителя сигнализатор горит постоянно. Электроусилитель не работает при не-работающем двигателе.

Электроусилитель может отключаться:

— при снижении напряжения борто-вой сети;

— при отсутствии сигнала с датчика скорости и частоте вращения двига-теля выше 1500 мин 1

Такие отключения заложены в алго-ритме работы электроусилителя и не являются признаками неисправности.

Снятие

Вам потребуются: отвертка с крестообразным лезвием, ключи «на 8», «на 13» (два), торцовый ключ «на 13».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите рулевое колесо.

3. Потяните на себя и снимите крышку блока предохранителей.

5. Снимите подрулевые переключатели.

Большинство сегодняшних автомобилей комплектуются салонным фильтром. В базовой комплектации такой фильтр есть у автомобилей модели Лада Гранта. Его задача — фильтрация воздуха, поступающего в салон снаружи. При чрезмерно долгой работе одного фильтра плохо работает печка, воздух в салоне не очищается, в нем появляются бактерии и частицы пыли.

По рекомендациям производителей замену салонного фильтра Лада Гранта стоит проводить каждые 5-7 тысяч километров. Однако одним из сигналов необходимости преждевременной установки нового фильтра является поступающая из воздуховодов пыль или неприятный запах.

ГУР и ЭУР: установка своими руками

Электроусилитель впервые появился на Калине, затем на Гранте и на новой Приоре. Управлять автомобилем без ЭУР можно. Но если автолюбитель ранее владел автомобилем, оснащенным гидравлическим или электрическим усилителем, то, как минимум, будет испытывать большие неудобства. На Ладе Гранта в минимальной комплектации производитель не устанавливает электроусилитель рулевого управления, поэтому многие владельцы таких автомобилей решают самостоятельно установить ЭУР. Подобная процедура не самая простая, к тому же агрегат стоит недёшево. Зато его наличие – это комфортная езда, маневренность и безопасность.

Для монтажа не требуется обладать какими-то особыми знаниями и навыками, достаточно минимального опыта и набора инструментов

Если всё же встал вопрос об установке электроусилителя руля на Ладу Гранта, то при покупке ЭУР следует обратить внимание на его номер

В наборе цифр есть определение места производства, это две последние цифры:

  • 00 – изготовлен в Махачкале (не самый качественный, имеет много негативных отзывов);
  • 04 – корейский усилитель, купить можно в магазине, на авторазборках редкий экземпляр;
  • 02 – изготовлен в Калуге, средний неплохой вариант.

Для установки усилителя понадобится набор гаечных ключей, отвёрток и УШМ (болгарка). Перед тем как приступить к установке, следует демонтировать рулевое колесо, все подрулевые переключатели, замок зажигания, рулевую колонку с карданом. Дальнейший алгоритм действий следующий.

  1. Выбить болты из снятого кронштейна в виде пластины и отрезать болгаркой около 3 см с верхней части.
  2. Просверлить в пластине отверстия для крепления электроусилителя.
  3. Кардан зафиксировать на ЭУР.
  4. Под кронштейн (где крепится электроусилитель) подкладывают шайбы, с их помощью можно регулировать руль.
  5. Прикрепить электроусилитель, после чего установить кардан в рейку.

После этого остаётся подключить ЭУР к проводке согласно прилагаемой к усилителю электросхеме. С помощью шайб нужно отрегулировать отклонение руля в разных положениях. Дальнейшее обслуживание электроусилителя не требуется. Тем же, кто решил заменить ЭУР на гидроусилитель, следует понимать, что эта затея бессмысленна. Во-первых, ЭУР гораздо технологичнее и современнее, а во-вторых, установка ГУР на Гранту трудоёмкий и дорогостоящий процесс, не имеющий практического преимущества.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
