Стоп-сигналы ваз 2107 электрическая схема

Немного истории

Свою историю Lada 2107 ведёт от модели Fiat 124, и насчитывает она более 35 лет успешного пребывания на рынке отечественного и зарубежного автомобилестроения. Кроме России автомобили этой модификации собирались в Египте и на Украине. За рубеж они поставлялись как Dennis Signet, Lada Riva и Lada Nova.

На ижевском заводе производство этого классического седана прекратилось в апреле 2012 года в связи с падением спроса. ВАЗ-2107 — четырёхдверный пятиместный автомобиль с задним приводом и механической коробкой передач, выпускался в десяти модификациях, отличающихся вариациями силовых агрегатов (включая систему подачи топлива) и рестайлингом.

Что же позволяет «Семёрке» сохранять конкурентоспособность по сей день?

Принцип поиска

Для поиска неисправности в какой бы то ни было системе бортовой сети автомобиля следует применять метод последовательного исключения элементов. Суть в том, чтобы последовательно проверять электроприборы и участки цепи, исключая элементы из перечня причин, которые могли спровоцировать поломку. Для этого необходимо четко понимать устройство и принцип работы системы. При поиске неисправности двигаться необходимо от узлов, проверка которых требует меньше всего усилий, к самым сложным в диагностике элементам.

Электрическая схема

Сразу делаем акцент на том, что распиновка разъемов и цветовая маркировка проводов могут отличаться не только у разных моделей одного автопроизводителя, но и у одной модели разных годов выпуска. Перед началом поиска причины поломки вам необходимо найти электрическую схему конкретно для вашей модели автомобиля.

Рассматривать принцип работы стоп-сигналов и алгоритм поиска неисправности будем на примере схемы ВАЗ 2101-2102. На фото представлена общая схема освещения и световой сигнализации автомобиля. Нам необходимо выделить компоненты, участвующие в работе стоп-сигналов.

6 – монтажный блок предохранителей;
13 – концевик включения стоп-сигналов. Представляет собой нефиксируемую кнопку (возвращается в исходное положение после снятия усилия). Располагается непосредственно у педали тормоза. Когда педаль тормоза отпущена – контакты концевика разомкнуты, ток через него не проходит. Соответственно, при нажатии контакты замыкаются, обеспечивая протекание через лампы;
19 – лампы, загорающиеся при нажатии на педаль тормоза.

Схемы монтажного блока мы не имеем, но предварительно знаем, что тормозные огни работают только при включенном зажигании. От монтажного блока к концевику стоп-сигналов идет провод, на котором после включения зажигания постоянный +. Как только контакты концевика замыкаются, + идет к лампочкам стоп-сигналов, которые соединены параллельно. «Масса» у задних фонарей общая и представляет собой провод, прикрученный к кузову автомобиля.

В представленной нами схеме элементы изображены максимально приближено к тому, как они выглядят в реальности. Не стоит пугаться, если к своему авто вы найдете только принципиальную схему с условными изображениями элементов. Принципиальная схема внешнего освещения для ВАЗ 2114, 2115:

3 – монтажный блок;
8 – лампы габаритного света и стоп-сигналов;
11 – концевик тормозных огней;
К4 – реле контроля исправности ламп стоп-сигнала и габаритных огней.

Как оформить замену какого-либо агрегата ТС на аналогичный или похожий (от другой марки или модели)?

Главным государственным инспекторам безопасности дорожного движения субъектов Российской ФедерацииПри этом указанные работы не могут быть квалифицированы в соответствии с п. 2 Правил регистрации, утвержденных приказом МВД России № 59-2003, как изготовление транспортных средств из составных частей конструкций, предметов дополнительного оборудования, запасных частей и принадлежностейЕсли после внесенных изменений в конструкцию транспортное средство соответствует одному из сертифицированных в установленном порядке типов, такие работы могут быть выполнены без получения заключения о возможности и порядке внесения заявленных изменений.

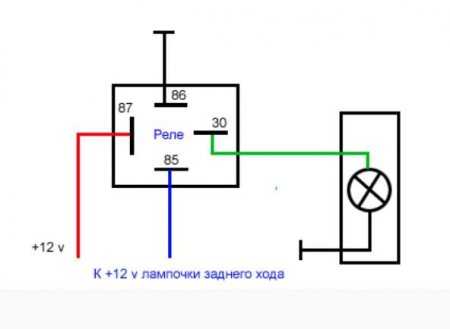

Дополнительное освещение заднего хода на Ваз 2107

Зачастую владельцы автомобилей Ваз 2107 тонируют стекла. Речь идет о задних стеклах, потому что передние запрещено затемнять по закону, а законы нарушать мы не любим. Каждый сам для себя решает, нужна ли ему эта тонировка, так что расписывать преимущества и недостатки темной пленки мы не будем. Однако в темное время суток водитель тонированной Ваз 2107 сталкивается с проблемой — назад приходится ехать практически «на ощупь». Конечно же нужно решить эту проблему, пока это не привело к неприятным последствиям.

Бывает, что в гараже валяются ненужные или старые противотуманные фары. В нашем случае она была в свое время установлена на машине, но потом она разбилась, вторую пришлось снять, но выкидывать не стали. Пришло время, она и пригодилась. Итак, одной противотуманной фары для освещения заднего хода Ваз 2107 должно быть вполне достаточно. Кроме этого идем в специализированный магазин и покупаем там: обычное реле, фишку к нему и пару метров проводов. Противотуманную фару мы закрепляем под задним бампером с левой стороны, чтобы она служила именно для водителя. Реле мы крепим непосредственно под платой заднего левого фонаря, прикрутив его дополнительной гайкой к креплению стекла. Схема подключения прилагается и в ней нет ничего сложного, только есть один момент — в багажный отсек автомобиля не приходит ни один провод с постоянным напряжением на 12 В. Придется сделать еще одну доработку, мы прокладываем дополнительный провод через весь салон к аккумуляторной батарее, подключив к схеме еще один предохранитель. Совсем не обязательно так далеко прокладывать провод и вести его в моторный отсек. Можно запитать его уже в салоне машины, в районе щитка предохранителей. Если под рукой нет противотуманной фары, то фонарь можно сделать своими руками. Кварцевые галогенные светильники — отличный вариант. Она довольно таки компактная, так что ее можно будет без проблем установить под бампер Ваз 2107. Чтобы соорудить светильник, нам потребуется несколько деталей: ламповый патрон, увеличительное стекло и провода.

У некоторых патронов имеются металлические держатели, но их очень легко снять, так что это можно не считать за проблему. Лучше всего найти и приобрести металлический патрон. Лампы, которые рассчитаны на напряжение 12 В могут иметь разную мощность, соответственно, и отражатели выдают разный пучок света. Рекомендуется приобретать лампы, имеющие мощность в 20 Вт. В качестве защитного стекла нужно использовать не рассеивающее, а именно увеличительное стекло. Можно начать сборку. Для начала очищаем контакты лампы и спаиванием прикрепляем к ним провода. В проводе обязательно завязываем узел, дабы случайно не вырвать его с патрона. Кстати, внутреннюю полость патрона заполняем акриловой ватой или другим пожаробезопасным материалом, служащим в качестве пружинящей набивки. Затем прикрепляем линзу к патрону с помощью клея. Если его диаметр ненамного меньше диаметра патрона, то образовавшийся зазор можно замазать силиконовым герметиком. Остается подключить устройство к питанию и опробовать его в работе. Будьте внимательный, фонарь может перегреться и расплавиться, если держать его включенным долгое время. Решением проблемы является использование металлического патрона.

Замена выключателя света заднего хода ваз 2106

замена выключателя света заднего хода ВАЗ 2106

Контакты лампочек задних фонарей Ваз 2107

Технические характеристики инжекторного мотора «семёрки»

В карбюраторных системах создание горючей смеси производится непосредственно в камерах самого карбюратора. Однако суть работы инжекторного мотора на ВАЗ 2107 сводится к другому подходу формирования топливно-воздушной смеси. В инжекторе происходит резкий впрыск самого топлива в работающие цилиндры мотора. Поэтому такая система создания и подачи топлива называется ещё и «системой распределённого впрыска».

Инжекторная модель ВАЗ 2107 оснащается с завода системой раздельного впрыска с четырьмя форсунками (по одной форсунке на каждый цилиндр). Работа форсунок контролируется ЭБУ, который и регулирует поступление топлива к цилиндрам, подчиняясь требованиям микроконтроллера.

Инжекторный мотор на ВАЗ 2107 весит 121 килограмм и имеет следующие габариты:

высота — 665 мм;
длина — 565 мм;
ширина — 541 мм.

Силовой агрегат без навесного оборудования весит 121 килограмм

Инжекторные системы зажигания считаются более удобными и современными. Например, ВАЗ 2107i имеет ряд важных преимуществ перед карбюраторными моделями:

Высокая эффективность работы двигателя благодаря чёткому расчёту количества впрыскиваемого топлива.
Сокращённое потребление топлива.
Повышенная мощность двигателя.
Устойчивость работы на холостом ходу, так как все режимы езды контролируются через бортовой компьютер.
Отсутствие необходимости постоянной регулировки.
Экологичность выбросов.
Более тихая работа мотора благодаря использованию гидрокомпенсаторов и гидронатяжителей.
На инжекторные модели «семёрки» легко можно установить экономичное газовое оборудование.

Однако у инжекторных моделей имеются и недостатки:

Затруднённый доступ к ряду механизмов под капотом.
Высокий риск повреждения катализатора на неровных дорогах.
Капризность в отношении потребляемого топлива.
Необходимость обращаться в автомастерские при любых неисправностях мотора.

Таблица: все характеристики двигателя 2107i


Год производства двигателей данного типа	1972 г — наше время
Система питания	Инжектор/карбюратор
Тип двигателя	Рядный
Количество поршней	4
Материал блока цилиндров	чугун
Материал головки блока цилиндров	алюминий
Количество клапанов на один цилиндр	2
Ход поршня	80 мм
Диаметр цилиндра	76 мм
Объём двигателя	1452 см 3
Мощность	71 л. с. при 5600 об./мин.
Максимальный крутящий момент	104 НМ при 3600 об./мин.
Степень сжатия	8.5 единиц
Объем масла в картере	3.74 л

Силовой агрегат ВАЗ 2107i изначально использовал топливо АИ-93. Сегодня допускается заливать АИ-92 и АИ-95. Расход горючего у инжекторных моделях ниже, чем у карбюраторных и составляет:

9.4 литра в городе;
6.9 литра на трассе;
до 9 литров в смешанном режиме езды.

Автомобиль имеет экономичные показатели расхода топлива засчёт использования инжекторной системы

Какое масло используется

Качественное обслуживание инжекторного двигателя начинается с выбора масла, которое рекомендует сам производитель. АвтоВАЗ обычно указывает в эксплуатационных документах таких производителей, как Schell или «Лукойл» и масла вида:

5W-30;
5W-40;
10W-40;
15W-40.

История создания

ВАЗ 2107 — модифицированная люкс- версия автомобиля ВАЗ 2105. Первые модели были представлены на смотрины руководству страны в 1978 году, а серийный выпуск начался гораздо позже, как уже было сказано в марте 1982.

На экспорт ВАЗ 2107 шёл под названиями Lada Nova, Lada Riva, Lada Signet, Lada 1500.

В 2001 году была разработана программа комплектации моделей. ВАЗ 2107 были в исполнении — «норма» и «стандарт», а для ВАЗ 21074 — «норма» и «люкс».

С 2002 до 2012 года ВАЗ-21070 (модификация ВАЗ-2107) производился на Украине (ЛуАЗ, ЗАЗ и КрАЗ). В мае 2008 года сборка ВАЗ 2107 налажена на аргунском заводе «ПищеМаш» в Чеченской республике. С марта 2011 года выпуск «семерки» освоен Ижевским автозаводом.

В апреле 2012 года концерн АвтоВАЗ принял решение окончательно прекратить выпуск классического седана ВАЗ2107 на заводе «ИжАвто». Данное решение принято по причине сильно упавшего спроса на данную модель, а также из-за ускорения работ в Ижевске по подготовке производства к выпуску Lada Granta. Последний седан ВАЗ 2107 сошёл с конвейера завода «ИжАвто» 17 апреля 2012 года. В Египте LADA 2107 собиралась до начала 2014 года.

Производство универсала 2104, унифицированного с седаном по силовой установке, экстерьеру и интерьеру передней части кузова, продолжилось до 17 сентября 2012 года.

В марте 2017 года аналитическое агентство «Автостат» провело исследование, по результатам которого самым популярным легковым а/м в России стал седан ВАЗ 2107. Этой моделью на момент исследования управляли 1,75 млн россиян.

В истории выпуска ВАЗ 2107 нет особенно крутых поворотов. Хороший внешний и внутренний дизайн положительно воспринимался многие годы. Единственное серьезное изменение было с применением на данной модели распределенного впрыска.

Общие данные

Параметры	ВАЗ 2107	ВАЗ 21074	ВАЗ 2107-20	ВАЗ 21074-20
Масса снаряженного автомобиля, кг	1060	1060	1060	1060
Полезная нагрузка, кг	400	400	400	400
Разрешенная максимальная масса, кг	1460	1460	1460	1460
Дорожный просвет автомобиля с разрешенной максимальной массой, с шинами 175/70 R13, не менее, мм:
до поперечины передней подвески	162	162	162	159
до балки заднего моста	157	157	157	154
Допустимая масса груза на дополнительном (верхнем) багажнике, кг	50	50	50	50
Максимальная скорость, км/ч:
с разрешенной максимальной массой	148	148	–	–
с водителем и пассажиром	150	150	150	150
Время разгона с места до скорости 100 км/ч, с:
с водителем и одним пассажиром	17	16	17	16
с разрешенной максимальной массой	19	17,5	–	–
Наименьший радиус поворота по следу наружного переднего колеса, м	5,6	5,6	5,6	5,6
Наибольший подъем, преодолеваемый автомобилем с разрешенной максимальной массой без разгона на первой передаче, %	36	36	36	36

ОБЗОР МОДЕЛИ ВАЗ-21074 ИНЖЕКТОР

Начало серийного выпуска автомобилей ВАЗ-21074 датировано 1982 годом, когда с конвейера Волжского автозавода сошли первые экземпляры этой модели. На тот момент машина была оборудована карбюраторной системой питания: инжектор на ВАЗ-21074 появился лишь в 2006 году. Преимущества инжекторного способа подачи топлива уже ни для кого не являются откровением, и после того, как эта система была реализована на ВАЗ-21074:

двигатель начал лучше заводиться в условиях отрицательных температур, не требуя длительного прогрева;
на холостых оборотах мотор стал работать более плавно и тихо;
уменьшился расход топлива.

Инжекторная версия ВАЗ-21074 пришла на смену карбюраторной в 2006 году

К недостаткам ВАЗ-21074 следует отнести:

низкое расположение катализатора выхлопной трубы, что увеличивает риск повреждения этой недешёвой детали;
труднодоступность некторых деталей и датчиков, которая явилась следствием того, что кузов старого типа не был рассчитан на инжекторную систему — в карбюраторной версии места под капотом гораздо больше;
низкий уровень шумоизоляции, что снижает степень комфортабельности автомобиля.

Наличие компьютерного блока управления позволяет своевременно реагировать на возникновение неисправностей, т. к. сигнал о поломке сразу подаётся на панель приборов. Используемая в ВАЗ-21074 схема управления работой двигателя и его систем позволяет контролировать состав топливной смеси, включать и выключать топливный насос с помощью электроники, осуществлять непрерывный контроль всех узлов и механизмов.

Схема управления ВАЗ-21074 позволяет своевременно реагировать на неисправности систем и механизмов

В состав схемы управления входят:

Колодка диагностики мотора;
Тахометр;
Лампа контроля неисправностей системы управления;
Датчик дроссельной заслонки;
Дроссельная заслонка;
Вентилятор радиатора охлаждения;
Реле вентилятора;
Блок управления;
Катушка зажигания;
Датчик скорости;
Сеча зажигания;
Датчик температуры;
Датчик коленвала;
Реле бензонасоса;
Топливный бак;
Бензонасос;
Клапан перепускной;
Клапан предохранительный;
Клапан гравитацинный;
Топливный фильтр;
Клапан продувки адсорбера;
Труба приёмная;
Кислородный датчик;
Аккумулятор;
Замок зажигания;
Главное реле;
Форсунка;
Регулятор давления топлива;
Регулятор холостого хода;
Воздушный фильтр;
Датчик расхода воздуха.

Табличку с идентификационными данными автомобиля ВАЗ-21074 можно найти на нижней полке коробки воздухоприёмника, которая расположена под капотом у лобового стекла, ближе к пассажирскому сидению. Рядом с табличкой (1) выбит VIN (2) — идентификационный номер машины.

Табличку с идентификационными данными автомобиля ВАЗ-21074 можно найти на нижней полке коробки воздухоприёмника

Паспортные данные на табличке представляют собой:

Номер для запчастей;
Завод-изготовитель;
Указание соответствия и номер одобрения типа ТС;
Идентификационный номер;
Модель силового агрегата;
Максимально допустимое усилие на переднюю ось;
Предельно допустимая нагрузка на заднюю ось;
Версия исполнения и комплектация;
Максимальный разрешённый вес транспортного средства;
Максимальный разрешённый вес с прицепом.

Буквенно-цифровые символы на номере VIN означают:

первые три цифры — код завода-производителя (в соответствии с международными стандартами);
следующие 6 цифр — модель ВАЗ;
латинская буква (или цифра) — год выпуска модели;
последние 7 цифр — номер кузова.

Номер VIN можно увидеть также в багажнике на соединителе арки левого заднего колеса.

Номер VIN можно увидеть также в багажнике на соединителе арки левого заднего колеса

Тюнинг

LADA-2107, наряду с другими «классическими» моделями, — один из самых тюнингуемых автомобилей российского производства. Его дешевизна, с одной стороны, и устаревшая конструкция, с другой, вынуждают со временем многих владельцев предпринять усилия по модернизации автомобиля.

К примеру, установка гидрокомпенсаторов на двигатель даёт заметное снижение шумности двигателя и увеличения срока службы ГРМ. Предлагаются также готовые комплекты замены задних барабанных тормозов на дисковые.

В связи с большим объёмом эксплуатируемых авто классического семейства, производителями запчастей, предлагается масса готовых изделий промышленного производства для улучшения потребительских свойств, причем «улучшенные» изделия предлагают даже предприятия поставщики конвейера, для замены своих же компонентов (например — с завода мотор отопителя на втулках — менять на мотор на подшипниках). В сегменте «классики», вероятно, наиболее широкий выбор запчастей, отличающихся от заводской комплектации.

Причины не горящих фонарей заднего хода автомобиля ВАЗ

Почему могут не светится фонари заднего хода

Для начала необходимо узнать по какой причине не светятся фонари заднего хода – может просто перегорели лампочки(см.Замена ламп в заднем фонаре ВАЗ 2110: делаем самостоятельно) и не нужно даже менять датчик? Вот несколько причин:

Перегорели лампочки заднего хода. Проверить их работоспособность можно, достав их из фонарей и проверив при помощи мультиметра.

Поврежденная проводка – еще одна причина. Тут все сложнее – искать дольше придется. А проверяется точно так же – при помощи мультиметра на прозвонку или сопротивление.
Плохие контакты на датчике заднего хода. Как известно ничего с плохим контактом обычно не работает.
Нарушение изоляции на проводах возле датчика ведет к их замыканию.
Перегорел предохранитель(см.Ваз 2110: как проводится замена предохранителей). Какой именно необходимо уточнить для каждого автомобиля в справочнике по ремонту.
Ну и поломка самого датчика – об этом свидетельствует как не включение фонарей при включении задней передачи, так и постоянное свечение фонарей.

Для устранения неисправности фонарей, возможно, придется выполнить все пункты ремонта, но начать можно с датчика. Цена на него маленькая – обычно около 100 рублей, поэтому можно его купить и поменять, а дальше решать проблемы по мере их поступления.

Инструменты

Итак, что нужно для замены датчика заднего хода своими руками:

Набор ключей. Хотя это даже громко сказано. Понадобится ключ на 22 и в некоторых случаях ключ на 24

Удлиненная головка на 22 понадобится для снятия датчика заднего хода

Мультиметр

Обязательно обзаведитесь мультиметром

Небольшая емкость для масла
Отвертка
Пассатижи
Нож
Изоляционная лента
Молоток
Зубило

Основные отличия от LADA 2105

Более мощный двигатель объёмом 1,5 л и мощностью 77 л. с. (для карбюраторных версий);
Изменённая, часто хромированная решётка радиатора с большей площадью (в последние годы производства на LADA-2104 в целях унификации ставились такие же)
Немного изменена структура задних фонарей (5-секционные вместо 6-секционных у 2105);
Более комфортабельные передние сиденья с интегрированными подголовниками (в последние годы производства на LADA-2105, 2104 в целях унификации ставились такие же);
На части выпускаемых машин устанавливалась жестко формованная обшивка потолка салона и пластиковые вентиляционные облицовки задних стоек;
Модернизированная передняя панель приборов (в частности добавлены тахометр и спидометр с оцифровкой до 180 км/ч, а также указатель давления масла (до 1988 года выпуска, после был заменён экономометром);
Добавлены дефлекторы холодного воздуха («торпедо»), расположенные по центру. В то время, как в ноги (через отопитель салона) можно направить поток горячего воздуха, через эти дефлекторы можно в лицо направить струю холодного воздуха (только на скорости, давлением потока встречного воздуха);
Пластиковые бамперы с хромированными накладками вместо более массивных алюминиевых (в последние годы производства на LADA-2105, 2104 в целях унификации и удешевления ставились такие же);
Изменённая форма капота (в последние годы производства на LADA-2104 в целях унификации ставились такие же);
Немного изменённая форма крышки багажника (без выштамповок), с 2008 года начали ставить крышку багажника с выштамповками, как у ВАЗ-2105, в связи с унификацией производства;
Изменены некоторые детали салона: обивки дверей, кнопки блокировки дверей, панель радиоприемника («борода»), ручка рычага КПП, форма рулевого колеса (которая затем в связи с унификацией стала единой);
Отличается схема электросистемы (отличия и между отдельными модификациями в зависимости от типа двигателя).

Не работают стоп-сигналы на автомобилях ВАЗ 2105, 2107

Причинами не работающих стоп-сигналов на автомобилях ВАЗ 2105, 2107 могут быть как банальное перегорание лампочки, так и короткое замыкание в проводке. Рассмотрим наиболее распространенные неисправности, приводящие к выходу их из строя, а так же как последовательно выявить причину.

Перегорела лампочка в патроне задних фонарей

Перегореть может как одна так сразу и две лампочки. Причем визуально они могут выглядеть как рабочие. Заменяем неисправную лампу заведомо исправной и смотрим, горит-не горит. Лампочку Р21W можно взять со света заднего хода или с указателя поворота в этом же заднем фонаре. Неисправные лампочки заменяем новыми.

Окислились контакты в патронах стоп-сигналов задних фонарей

Несколько раз поворачиваем в патроне лампочку для удаления окислившегося слоя. Более радикальным ремонтом будет обработка контактов в патроне наждачной бумагой.

Окислились контакты в колодках проводов задних фонарей

Снимаем колодку и зачищаем контакты в ней и контакты на плате заднего фонаря. За подачу тока на стоп-сигналы отвечает красный провод (как на правый, так и на левый фонарь).

Перегорел предохранитель

Стоп-сигналы на автомобилях ВАЗ 2105, 2107 запитаны через предохранитель №11 (F11) 10А в монтажном блоке. Помимо этого на нем еще и освещение салона. Так, что если одновременно не работают «стопы» и плафон освещения, однозначно сгорел предохранитель. Заменяем сгоревший предохранитель новым. В последствии, необходимо будет выяснить причину перегорания предохранителя, так как возможно имеется короткое замыкание.

Неисправен датчик выключатель стоп-сигналов

Он находится под педалью тормоза. При нажатии на педаль водитель замыкает контакты датчика, и ток устремляется к стоп-сигналам в задние фонари. Электрический ток приходи на датчик по красно-белому проводу из монтажного блока предохранителей, а уходит на «стопы» по красному проводу, так же через монтажный блок. Необходимо снять провода с датчика, соединить их между собой отрезком провода, включить зажигание и посмотреть горят ли стоп-сигналы. Если вдруг загорелись, датчик-выключатель меняем.

При более тщательной проверке следует контрольной лампой или тестером проверить наличие тока в красно-белом проводе. Вдруг в нем обрыв. Ток на него подается с 11-го предохранителя в монтажном блоке.

Перегорели контактные дорожки на платах задних фонарей

Визуально осматриваем платы задних фонарей. При необходимости проверяем целостность дорожек при помощи контрольной лампы или тестера. На неисправную дорожку можно припаять проводок и тем самым восстановить ее работоспособность.

Нет «массы»

Минусовые провода идут от штекеров задних фонарей (черный провод) и крепятся к кузову. Следует проверить на предмет окисления крепление проводов к кузову.

Соскочили колодки проводов монтажном блоке, или в них окислились контакты

Зачистите контакты в колодках (можно просто несколько раз их снять-поставить) и надежность их посадки в монтажном блоке.

Обрыв или короткое замыкание в проводке

Проверьте основные элементы схемы электрических соединений стоп-сигналов на наличие короткого замыкания или «обрыва»по приведенной ниже схеме

Отдельное внимание стоит уделить красному проводу в жгуте проводов к стоп-сигналам. Он тянется через весь автомобиль вдоль правого порога. Он может перетереться или перегореть при проведении сварочных работ

Он может перетереться или перегореть при проведении сварочных работ.

схема электрических соединений стоп-сигналов ВАЗ 2105 электрическая схема соединений стоп-сигналов и стояночного тормоза автомобиля ВАЗ 2107

Плюс в систему соединений стоп-сигналов приходит с вывода «30» генератора. Минус – черные провода в штекерах задних фонарей соединенные с кузовом.

Примечания и дополнения

— Следует отметить, что стоп-сигналы загораются только на автомобиле с включенным зажиганием.

Штраф за тюнинг задних фонарей

Только что мы слегка доработали задние фонари своего ВАЗ 2107. Насколько это законно, и если нет, то на какие неприятности можно нарваться? В принципе, никаких прямых указаний по поводу задних световых приборов в законодательстве России нет, поэтому теоретически такой вид тюнинга (в разумных пределах) проводить можно.

На практике обычно так и происходит: если тюнинг не превращает автомобиль в сверкающую новогоднюю елку, сигналы задних световых приборов имеют нужный цвет, различимы и понятны другим участникам движения, то ГИБДД водителя не трогает даже с в меру тонированными стеклами.

Но если сильно захотеть, то выписать штраф на 500 рублей или «зарубить» техосмотр все же можно, поскольку российское законодательство запрещает менять конструкцию осветительных приборов автомобиля. «Запрещается изменять их количество, цвет и мощность лампочек, а также оклеивать их различными пленками». А задний фонарь – тоже световой прибор.

Так что если будем тюнинговать, то стоит делать это с умом, без фанатизма и руководствуясь здравым смыслом. В конце концов, это наша же безопасность.

P. S. В последнее время сотрудники ГИБДД всерьез взялись за автомобили со «спортивным» тюнингом (наверное, такие часто становятся причиной ДТП). Поэтому даже задний фонарь, тюнингованный под «спортивный», может повлечь серьезные неприятности.

С задним фонарем, фото которого приведено ниже, отвертеться от штрафа, а то и от более серьезных неприятностей будет крайне сложно (изменение конструкции автомобиля).

Характеристика автомобиля 2107

ГабаритыДлина: 4145 ммШирина: 1620 ммВысота: 1435 ммКолесная база: 2424Колея передняя: 1365Колея задняя: 1321Клиренс: 170 ммОбъем багажника максимальный: 325 лСнаряженная масса автомобиля: 1060 кгДопустимая полная масса: 1460 кгДиаметр разворота: 9.9 м

Версии моторов карбюраторного типа имеют маркировку 2103 и 2106. Основные неисправности связаны с плавающими оборотами мотора, троением и перегревом. Благодаря простой конструкции ремонт силового агрегата достаточно легкий.

Инжекторные варианты двигателя ВАЗ 2107 считаются более современными. В ВАЗ 2107 воздушно-топливная смесь в цилиндрах получается благодаря системе раздельного впрыска. В инжекторе 4 форсунки, которые управляются микроконтроллером. Поступление топлива регулируется в зависимости от различных параметров состояния автомобиля.

КПД инжекторного двигателя ВАЗ 2107 выше, чем карбюраторного. Двигатель устойчив к холостому ходу и редко глохнет при старте с места благодаря продуманной электронике. Мотор обладает низким шумом благодаря автоматической регулировке натяжения цепи.

Отличие автомобилей ВАЗ 2107 последних лет выпуска

В машинах последних лет выпуска (под программу государственной утилизации а/м), с целью максимального снижения отпускной цены, произведено максимальное удешевление элементов относительно ранее выпускавшихся комплектаций. Из замеченного:

в обшивке задних дверей отсутствуют пепельницы;
рукоятки дверей внутри салонна выполнены из формованного жёсткого пластика (вместо прорезиненного материала);
на потолочных поручнях отсутствуют одёжные крючки;
применён один слабый и капризный звуковой сигнал «таблетка», вместо двух «рожков».

В комплектации авто 2010 года выпуска отсутствовал насос. Кроме того, изменения коснулись и внешнего вида «семёрки». Вместо ровной крышки багажника появилась крышка с выштамповкой от ВАЗ-2105, исчез пластиковый молдинг внизу кузова. Отказались от окрашивания дверных стоек и рамок в чёрный цвет, от хромированных наружных рукояток открывания дверей. На а/м последних лет выпуска прекратили устанавливать омыватели и очистители фар.

Устройство фонарей

Задние блок-фары представляют собой оригинальный узел в которых предусмотрены следующие элементы:

цоколи для установки ламп накаливания;
встроенные усиливающие дефлекторы,
печатные платы для подключения огней к системе питания и управления.

Вся современная светотехника, необходимая для тюнинга автомобиля ВАЗ 2107 имеет стандартные разъемы. Задние фары без особых сложностей подключаются к бортовой сети без каких-либо переделок. Это упрощает задачу автовладельцев по монтажу такого рода изделий при минимальных затратах времени. Фонари, выпускаемые для этой модели, полностью соответствуют требованиям государственного стандарта.

На задних фонарях конструкцией автомобиля предусмотрены такие сигналы:

габаритные огни – красные;
указатель поворотов – оранжевый;
стоп-сигнал – красный;
указатель заднего хода – белый.

Световые панели имеют достаточно крупные размеры, что обеспечивает их высокую информативность для участников движения. Они хорошо заметны на значительном удалении, а значение сигналов в восприятии водителей имеет однозначное толкование.

Что делать если нет зарядки, слабая зарядка (аккумулятор разряжается)?

Если аккумулятор вашего Ваз 2107 разряжается, то «виноватым» может оказаться один из трех элементов: генератор, регулятор напряжения, соединения между ними. Определить «кто виноват» можно очень просто, даже без дополнительных приборов. Как- поможет эта статья.

Выполняем проверку с помощью штатного оборудования

Для наблюдения за работой генератора на «семерке» есть два прибора: вольтметр и контрольная лампочка на панели приборов. С их помощью можно отследить причину ваших бед.

1) Включите зажигание не включая стартера

и посмотрите на контрольную лампу. Она должна светить полным накалом, как на фото. Стрелка вольтметра, в норме, стоит на белом участке шкалы (фото). Допустим, все О.К.- переходим к пункту 2 — запускаем двигатель.

Горит лампа контроля зарядки аккумулятора

Положение стрелки вольтметра до запуска двигателя (зажигание включено)

Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле

Проверьте предохранитель №10 в монтажном блоке. 99% он окажется перегоревшим. При этом все остальные лампы на панели приборов тоже окажутся обесточенными. Замените его точно таким же и повторите проверку. Ели предохранитель сгорел снова, нужно искать причину, то есть короткое замыкание. Проверяем не отсоединились ли провода от генератора, не перетерлась ли где-то изоляция и т.д. Найти причину поможет схема 3 вот по этой ссылке

Лампа не горит, стрелка вольтметра показывает норму

Проверяем провода на генераторе, не отцепился ли провод с клеммы «61». Если там все в норме, нужно проверить есть ли на этом проводе «плюс» с помощью контрольной лампы, индикаторной отвертки или мультиметра.

Клемма «61» генератора Ваз-2107

Если «плюс» есть— проверяем «таблетку» (она же «шоколадка») и генератор.

«Плюса» нет— придется снять панель приборов и проверить лампу. Перегоревшую замените. Как снять панель смотрите видео

2) Запускаем двигатель

Контрольная лампа должна погаснуть, стрелка вольтметра переходит в зеленый сектор и находится от середины до правого края (фото). Если все так, то скорее всего, генератор работает нормально.

Вольтметр показывает нормальное напряжение (зарядка есть)

Лампа продолжает гореть или слегка тускнеет

Если дать газу- гаснет на высоких оборотах и снова светиться при их уменьшении. Стрелка вольтметра в белом секторе и уходит на край зеленого при повышении оборотов. Вывод- генератор неисправен. Тот же вывод, если лампа продолжает гореть на любых оборотах, а стрелка вольтметра в белом секторе и даже уходит в красный.

Напряжение слишком низкое (двигатель работает). Слабая зарядка

Прочитайте, может пригодится: Если не работает электродвигатель отопителя (моторчика печки) Ваз-2107

3) Если генератор вроде бы работает, но аккумулятор постепенно разряжается

выполним еще одну проверку. Запускаем двигатель, включаем вентилятор отопителя и ближний свет, берем ключ на «10» и, ослабив минусовую клемму аккумулятора, снимаем ее. Работающий на холостом ходу двигатель (обороты примерно 900) заглохнуть не должен. Если двигатель остановился, ставим клемму на место и заводим снова. Удерживая обороты 1200-1500 снимаем клемму снова. Двигатель снова заглох? Тогда выключаем фары, оставляем вентилятор отопителя включенным повторяем тест. Теперь двигатель с отключенной от аккумулятора минусовой клеммой продолжает работать. Вывод- генератор работает, но требуемый ток не выдает, нужно его ремонтировать.

Обратите внимание! При такой проверке лучше и безопаснее работать вдвоем. Нельзя отключать клемму аккумулятора не включив хотя бы вентилятор отопителя или другую нагрузку

Скачок напряжения в момент отключения может «сжечь» электронные элементы систем зажигания

Особенно осторожно нужно действовать на автомобиле с инжекторным двигателем
