Порядок замены стабилизатора поперечной устойчивости на ваз 2107

Типы самоходных шасси:

  1. Автомобильные;
  2. Тракторные;
  3. Специальное универсально самоходное шасси.

Как правило, шасси производится на автомобильном или тракторном заводе, а оборудование, которое размещается на нем, на другом специализированном заводе по производству навесного оборудования. Например, на автомобилях, типа УРАЛ устанавливают оборудование повышенной проходимости.

Пример самоходного шасси – автокран. Универсальные самоходные шасси широко используются в сельском хозяйстве на сезонном оборудовании.

Универсальное самоходное шасси

Самоходное шасси больше всего напоминает трактор, отличием является лишь компоновка, в которой мотор расположен позади кабины, перед кабиной, видимо, расположена рама с передним мостом. Рама может устанавливаться одно- или двух- балочная. На раме устанавливается различное специальное оборудование, используемое в сельском хозяйстве (кузов самосвал). Навес оборудования осуществляется быстро, для удобства его замены в случае необходимости.

Область применения самоходных шасси

-В сельском хозяйстве;

-В лесном хозяйстве;

-В коммунальных и дорожно-ремонтных службах;

-На складах (подъемники, погрузчики).

Замена втулок стабилизатора

Порядок замены наружных втулок следующий:

Важно: гайки следует откручивать аккуратно, чтоб не сломать шпильки крепления кронштейнов. В противном случае их придется высверливать и заменять болтами

Чтобы открутить проблемную гайку, необходимо откручивать ее постепенно, двигая ключом вперед-назад.

Важно: если автомобиль установлен на неровной площадке, после откручивания кронштейнов стабилизатор может «выстрелить» и нанести травмы.

Для замены внутренних втулок необходим демонтаж стабилизатора поперечной устойчивости. Для этого придется открутить кронштейны во всех четырех местах крепления.

В задней подвеске роль стабилизатора выполняет поперечная тяга ВАЗ 2107. Если же требуется дополнительно увеличить устойчивость автомобиля, необходимо провести тюнинг, установив задний стабилизатор поперечной устойчивости.

Для работы нужны болгарка, сварочный аппарат, паяльная лампа, дрель, тиски.

Источники

  • http://autozam.ru/soveti/menyaem-vtulki-stabilizatora-poperechnoy-ustoychivosti.html
  • http://www.help2drivers.ru/zamena-vtulok-stabilizatora-vaz-2107/
  • http://semerkavaz.ru/khodovaya-chast/zamena-stabilizatora-na-vaz-2107/

Основные элементы подвески автомобиля

Любая подвеска состоит из нескольких основных элементов:

Шины. Это первая ступень в системе сглаживания неровностей дорожного полотна. Имея определенную степень упругости, шина способна гасить небольшое количество колебаний, возникающих в процессе движения.
При наличии нарушений в работе подвески шины колеса могут выступать в роли индикатора неисправности, так как срок службы шины в такой ситуации быстро сокращается и возникает неравномерный износ.

Основные упругие элементы. К упругим элементам подвески автомобиля относятся пружины, рессоры и торсионы. Назначение этих элементов заключается в обеспечении упругой связи кузова с поверхностью дороги.
Вся нагрузка автомобиля приходится именно на пружины, а за счет их упругости кузов держится на определенной высоте. В процессе эксплуатации и больших перегрузок металл упругих элементов изнашивается, из-за чего меняется их жесткость. Такие изменения негативно сказываются на работе подвески в целом. Изменяется угол положения колес, уменьшается дорожный просвет, снижается грузоподъемность. Проседание кузова в разгруженном состоянии – это главный сигнал о необходимости замены пружин.

Дополнительные упругие элементы. К дополнительным упругим элементам относятся буферы сжатия, их применение необходимо для гашения высокочастотных колебаний, а также вибраций, образующихся в процессе соприкосновения металлических элементов.
Благодаря наличию таких упругих элементов, срок службы остальных компонентов подвески значительно увеличивается

Крайне важно следить за их исправным состоянием и вовремя производить замену изношенной детали.

Направляющие устройства. Главная задача направляющих устройств – обеспечение перемещения колеса в установленной плоскости.
Благодаря системе рычагов в процессе движения по неровной поверхности колесо перемещается в вертикальном направлении, сохраняя при этом перпендикулярное положение относительно поверхности дороги

Любые нарушения в направляющих элементах приведут к быстрому и неравномерному износу шины колеса, а также других элементов подвески.

Демпфирующий элемент. Элементом демпфирующего устройства является амортизатор.
Использование амортизаторов в системе подвески позволяет решить такие проблемы, как вибрация кузова при движении по неровной дороге, а также сглаживание вибраций на других элементах подвески автомобиля. Благодаря функции демпфирования обеспечивается постоянный контакт колеса с дорогой, автомобиль становится более устойчивым при движении.

Стабилизатор поперечной устойчивости. Во время выполнения поворота на скорости стабилизатор поперечной устойчивости препятствует крену кузова автомобиля.
При совершении маневра поворота колеса одной стороны автомобиля начинают отрываться от дороги, что может повлечь переворачивание транспортного средства. В этот момент на стабилизаторе создается напряжение, которое стремится вернуть на место поднимающийся край автомобиля.

Элементы крепления отдельных деталей. К элементам крепления относятся шаровые шарниры, сайлентблоки и болтовые соединения, которые связывают между собой остальные элементы подвески автомобиля.

Ремни безопасности

Поначалу на автомобили ставились ремни с двухточечным креплением, которые «держали» седоков за живот или грудь. Не прошло и полувека, как инженеры смекнули, что многоточечная конструкция гораздо лучше, потому что при аварии позволяет распределить давление ремня на поверхность тела более равномерно и значительно снизить риск травмирования позвоночника и внутренних органов. В автоспорте, например, применяются четырёх-, пяти- и даже шеститочечные ремни безопасности – они держат человека в кресле «намертво». Но на «гражданке» из-за своей простоты и удобства прижились трёхточечные.

Чтобы ремень нормально отработал своё предназначение, он должен плотно прилегать к телу.

Раньше ремни приходилось регулировать, подгонять по фигуре. С появлением инерционных ремней необходимость «ручной регулировки» отпала – в нормальном состоянии катушка свободно крутится, и ремень может обхватить пассажира любой комплекции, он не сковывает действия и каждый раз, когда пассажир захочет сменить положение тела, ремешок всегда плотно прилегает к телу. Но в тот момент, когда наступит «форс-мажор» – инерционная катушка тут же зафиксирует ремень. Кроме того, на современных машинах в ремнях применяются пиропатроны. Небольшие заряды взрывчатки детонируют, дёргают ремень, и тот прижимает пассажира к спинке кресла, не давая ему удариться.

Ремни безопасности – это одно из самых действенных средств защиты при аварии.

Поэтому легковые автомобили должны оборудоваться ремнями безопасности, если для этого предусмотрены места крепления. Защитные свойства ремней во многом зависят от их технического состояния. К неисправностям ремней, при которых не допускается эксплуатация автомобиля, относятся видимые невооружённым глазом надрывы и потёртости тканевой ленты лямок, ненадёжная фиксация языка лямки в замке или отсутствие автоматического выброса языка при отпирании замка.

У ремней безопасности инерционного типа лента лямки должна свободно втягиваться в катушку и блокироваться при резком движении автомобиля со скоростью 15 – 20 км/ч. Замене подлежат ремни, испытавшие критические нагрузки во время ДТП, в которых кузов автомобиля получил серьёзные повреждения.

Решение проблемы

У многих новичков при замене втулок могут появиться проблемы или затруднения. Решить их поможет этот раздел статьи.

Когда производится замена втулок поперечного стабилизатора

Замена втулок СПУ производится незамедлительно после обнаружения износа. Если этого не сделать и продолжать ездить с изношенными втулками, то в скором времени могут появиться непоправимые проблемы и тогда придётся заменять стабилизатор полностью.

Материалы и инструменты для установки

Для того, чтобы успешно поменять резинки потребуется:

Комплект новых втулок для заднего стабилизатора;

  • Набор рожковых ключей;
  • Плоская отвёртка и молоток;
  • Состав WD40;
  • Монтажная лопатка.

Последовательность операций по замене втулок заднего стабилизатора ВАЗ 2107

Подготовив всё необходимое, можно приступать к ремонту:

  1. После того, как автомобиль поставлен на яму, нужно осмотреть крепления. Обычно из-за длительной эксплуатации на них мог появиться слой грязи и ржавчины. Для устранения этих неприятных последствий нужно обработать соединения составом WD 40. После останется лишь подождать примерно пятнадцать минут. За это время грязь и ржавчина должны раствориться и работу можно будет продолжать.
  2. Гайки надо открутить рожковым ключом на 17.
  3. Для того, чтобы ослабить штангу стабилизатора с хомутом, придётся использовать монтажную лопатку. Вставив её в узкое отверстие нужно использовать принцип рычага и отогнуть хомут.
  4. После этого нужно избавиться от старой резинку. Сделать это можно ножом.
  5. Место, куда будет установлена новая втулка, должно быть отчищено от грязи и ржавчины. После этого можно устанавливать новую резинку, перед этим смазав её внутреннюю часть смазкой (она должна продаваться вместе с комплектом). Теперь надо надеть её на штангу и передвигать по ней до места установки.
  6. После того, как пятый шаг будет завершён, то нужно затянуть гайку на хомуте.
  7. После останется заменить все остальные втулки по инструкции выше. После нужно оценить качество проведённых работ – если стабилизатор не перекосило и не были обнаружены люфты, значит замена была проведена правильно. Можно ездить.

Назначение подвески автомобиля

Подвеска автомобиля – это набор тесно работающих друг с другом устройств, основная функциональная особенность которых является обеспечение упругой связи, подрессоренной с не подрессоренной массой. Кроме того, подвеска облегчает нагрузку на подрессоренную массу, равномерно распределяя динамику по всей конструкции. Среди наиболее основных узлов, в подвеске современного автомобиля выделяют:

  • упругий элемент – обеспечивает более плавный ход, так как снижает воздействие вертикальной динамики на массу;
  • демпфирующий элемент – получаемые в процессе нагрузок колебания, переводит в тепловую энергию, тем самым нормализуя динамику езды (по-другому называется «амортизатор»);
  • направляющий элемент – производит обработку боковой и продольной кинетики на перемещающиеся колеса автомобиля.

Независимо от типа подвески и конструкционных отличий автомобиля, общее предназначение подвески заключается в гашении поступающих вибраций и шумов, а также сглаживании колебаний, возникающих при езде на неровной поверхности. В зависимости от функциональных особенностей автомобиля (у небольшой Smart модели, и полноприводного SUV’a они, согласитесь, заметно рознятся) тип и конструкция подвески автомобиля будут отличаться.

Фото подвески на продольных рычагах.

Тяговые свойства

Тяговые свойства (тяговая динамика) автомобиля определяют его способность интенсивно увеличивать скорость движения. От этих свойств во многом зависит уверенность водитель при обгоне, проезде перекрестов

Особенно важное значение тяговая динамика имеет для выхода из аварийных ситуаций, когда тормозить уже поздно, маневрировать не позволяют сложные условия, а избежать ДТП можно, только опередив события

Так же как и в случае с тормозными силами, сила тяги на колесе не должна быть больше силы сцепления с дорогой, в противном случае оно начнет пробуксовывать. Предотвращает это противобуксовочная система (ПБС). При разгоне автомобиля она притормаживает колесо, скорость вращения которого больше, чем у остальных, а при необходимости уменьшает мощность, развиваемую двигателем.

Управляемость автомобиля

Управляемость – способность автомобиля двигаться в направлении, заданном водителем.

Одной из характеристик управляемости является поворачиваемость – свойство автомобиля изменять направление движения при неподвижном рулевом колесе. В зависимости от изменения радиуса поворота под воздействием боковых сил (центробежной силы на повороте, силы ветра и т.д.) поворачиваемость может быть:

  • недостаточной – автомобиль увеличивает радиус поворота;
  • нейтральной – радиус поворота не изменяется;
  • избыточной – радиус поворота уменьшается.

Различают шинную и креновую поворачиваемость.

Шинная поворачиваемость связана со свойством шин двигаться под углом к заданному направлению при боковом уводе (смещение пятна контакта с дорогой относительно плоскости вращения колеса). При установке шин другой модели поворачиваемость может измениться и автомобиль на поворотах при движении с большой скоростью поведет себя иначе. Кроме того, величина бокового увода зависит от давления в шинах, которое должно соответствовать указанному в инструкции по эксплуатации автомобиля.

Креновая поворачиваемость связана с тем, что при наклоне кузова (крене) колеса изменяют свое положение относительно дороги и автомобиля (в зависимости от типа подвески). Например, если подвеска двухрычажная, колеса наклоняются в стороны крена, увеличивая увод.

Зависимая подвеска

Зависимая подвеска характеризуется зависимостью перемещения одного колеса моста от перемещения другого колеса.

Передача сил и моментов от колес на кузов при такой подвеске может осуществляться непосредственно металлическими упругими элементами – рессорами, пружинами или с помощью штанг – штанговая подвеска.

Металлические упругие элементы имеют линейную упругую характеристику и изготавливаются из специальных сталей, обладающих высокой прочностью при больших деформациях.  К таким упругим элементам относятся листовые рессоры, торсионы и пружины.

Листовые рессоры на современных легковых автомобилях практически не применяются, за исключением некоторых моделей автомобилей многоцелевого назначения. Можно отметить модели легковых автомобилей, выпускавшиеся ранее с листовыми рессорами в подвеске, которые продолжают эксплуатироваться и в настоящее время. Продольные листовые рессоры устанавливались в основном в зависимой подвеске колес и выполняли функцию упругого и направляющего устройства.

На легковых автомобилях и грузовых или микроавтобусах применяются рессоры без подрессорников, на грузовых автомобилях – с подрессорниками.

Пружины как упругие элементы применяются в подвеске многих легковых автомобилей. В передней и задней подвесках, выпускаемых различными фирмами большинства легковых автомобилей  применяются винтовые ци­линдрические пружины с постоянными сечением прутка и шагом навивки. Такая пружина имеет линейную упругую характеристику, а необходимые характеристики обеспечиваются дополнительными упругими элементами из полиуретанового эластомера и резиновыми буферами отбоя.

На легковых автомобилях Российского производства в подвесках применяют цилиндрические винтовые пружины с постоянными сечением прутка и шагом в сочетании с резиновыми отбойными буферами. На автомобилях производителей других стран, например, БМВ 3-й серии в задней подвеске устанавливают бочкообраз­ную (фасонную) пружину с прогрессивной харак­теристикой, достигаемой за счет формы пружины и применения прутка переменного сечения.

На ряде автомобилей для обеспечения прогрес­сивной характеристики применяется комбинация цилиндрических и фасон­ных пружин с переменной толщиной прутка. Фасонные пружины имеют прогрессивную упругую характеристику и называются «миниблоками» за небольшие размеры по высоте. Такие фасонные пружины применяют, например  в задней подвеске автомобилей «Фольксваген», «Ауди», «Опель» и др. Фасонные пружины имеют различные диаметры в средней части пружины и по краям, а пружины «миниблок» имеют и различный шаг навивки.

Торсионы, как правило, круглого сечения применяются на автомобилях в качестве упругого элемента и стаби­лизатора.

Упругий крутящий момент передается торсионом через шлицевые или четырехгранные головки, распо­ложенные на его концах. Торсионы на автомобиле могут быть установлены в продольном или поперечном направлении. К недостаткам торсионов следует отнести их большую длину, необходимую для создания требуемых жесткости и рабочего хода подвески, а также высокую соосность шлицов на концах торсиона. Однако следует отметить, что торсионы имеют небольшую массу и хорошую компактность, что позволяет успешно применять их на легковых автомобилях среднего и высокого классов.

Признаки поломки заднего стабилизатора

Догадаться о том, что с задним стабилизатором ВАЗ 2107 что-то не так, несложно. Вот что при этом наблюдается:

  • характерный скрежет или скрип, который особенно отчётливо слышен при входе в крутой поворот на большой скорости;
  • существенное увеличение крена автомобиля на поворотах и снижение управляемости при прохождении поворотов;
  • появление люфта на стабилизаторе. Люфт можно легко обнаружить, поставив машину на смотровую яму и просто покачав штангу стабилизатора вверх и вниз;
  • разрушение втулок. Люфт, о котором говорилось выше, практически всегда сопровождается разрушением резиновых втулок. Они выдавливаются из своих проушин, трескаются и полностью перестают выполнять свои функции.

Все вышеперечисленные вещи говорят только об одном: стабилизатор пора ремонтировать. В подавляющем большинстве случаев ремонт заднего стабилизатора сводится к замене повреждённых втулок, поскольку крепёж и штанга нуждаются в ремонте крайне редко. Такая необходимость может возникнуть лишь в случае серьёзного механического повреждения, когда водитель зацепил стабилизатором крупный камень или бордюр, к примеру.

Как должен стоять стабилизатор

Правильно установленный стабилизатор должен уметь скручиваться под действием усилий на колёсах, причём делать это он должен даже в том случае, когда усилия, прилагаемые к правому и левому колесу, направлены под совершенно разными углами.

На «семёрке» задние стабилизаторы устанавливаются только с резиновыми втулками

То есть стабилизаторы на легковых автомобилях ни в коем случае нельзя напрямую приваривать к раме, между рамой и креплением колеса всегда должно быть какое-то промежуточное звено, отвечающее за компенсацию разнонаправленных усилий. В случае с ВАЗ 2107 таким звеном являются плотные резиновые втулки, эксплуатировать стабилизатор без которых категорически не рекомендуется.

Стабилизатор на ВАЗ 2107 обычно крепится в четырёх ключевых точках

Почему выдавливает втулки стабилизатора

Как было сказано выше, втулки на стабилизаторе служат для компенсации усилий, приходящихся на колёса. Эти усилия могут достигать огромных значений, особенно в момент входа автомобиля в крутой поворот. Резина, даже очень качественная, систематически подвергаемая огромным знакопеременным нагрузкам, неизбежно приходит в негодность. Ещё разрушению втулок способствуют сильные морозы и реагенты, которыми в нашей стране посыпают дороги во время гололёда.

Втулка заднего стабилизатора износилась, разорвалась вдоль и вышла из хомута

Обычно всё начинается с растрескивания поверхности втулки. Если водитель вовремя не заметил проблемы, трещины становятся глубже, а втулка постепенно утрачивает жёсткость. На очередном крутом повороте эта растрескавшаяся втулка выдавливается из проушины и обратно в неё уже не возвращается, поскольку упругость детали полностью утрачена. После этого на штанге стабилизатора возникает люфт, водитель при входе в поворот слышит скрип и скрежет, а управляемость автомобиля резко снижается.

О двойных стабилизаторах

Двойные стабилизаторы устанавливаются только на передние колёса ВАЗ 2107. Как следует из названия, штанг в этом устройстве уже две. Они имеют одинаковую с-образную форму и располагаются примерно в четырёх сантиметрах друг от друга. Крепёжные проушины в двойных стабилизаторах тоже спаренные. В остальном никаких принципиальных отличий от заднего стабилизатора эта конструкция не имеет.

Передние стабилизаторы на ВАЗ 2107 обычно делаются из двух спаренных с-образных штанг

Зачем ставить две штанги вместо одной? Ответ очевиден: для увеличения общей жёсткости подвески. С этой задачей двойной передний стабилизатор справляется отлично. Но нельзя не отметить и проблемы, которые возникают после его установки. Дело в том, что передняя подвеска на классической «семёрке» изначально является независимой, то есть положение одного колеса никак не влияет на положение второго. После установки двойного стабилизатора эта ситуация изменится и подвеска из независимой превратится в полунезависимую: её рабочий ход существенно уменьшится, и в целом управление машиной станет жёстче.

Безусловно, крен при входе в повороты с двойным стабилизатором уменьшится. Но водителю следует задуматься: действительно ли он готов пожертвовать личным комфортом и проходимостью машины в угоду её устойчивости? И только после ответа на этот вопрос можно приступать к работе.

Назначение и конструкция узла

В автомобилях ВАЗ 2101-07 применен передний стабилизатор, чья задача — распределять нагрузки на ходовую часть при повороте, удерживая авто в горизонтальном положении. Без него под воздействием разных сил кузов машины станет сильно крениться на одну сторону, что даже при средней скорости может привести к перевороту.

Основная деталь данного узла — длинная штанга, напоминающая по форме латинскую букву U и сделанная из стали повышенной упругости. Из такой же стали изготавливают автомобильные пружины. Концы стабилизатора ВАЗ 2106 прикреплены к нижним рычагам, а средняя часть — к передней части кузова. Узел состоит из таких элементов:

  • штанга;
  • кронштейн крепления — 6 шт.;
  • резиновые втулки — 4 шт.

В местах крепления на штангу надеты резиновые втулки, охваченные кронштейнами в виде скоб, прикрепляемых на 2 болта. Хотя точек крепления стабилизатора поперечной устойчивости всего 4, кронштейнов предусматривается 6 шт., поскольку в 2 местах используются элементы, состоящие из двух частей. Эти части имеют разную высоту, а в проеме как раз и находится резиновая втулка.

Во время движения по прямой тяга поперечной устойчивости ВАЗ 2107 практически бездействует. На повороте один рычаг начинает тянуть конец штанги вверх, второй — вниз.

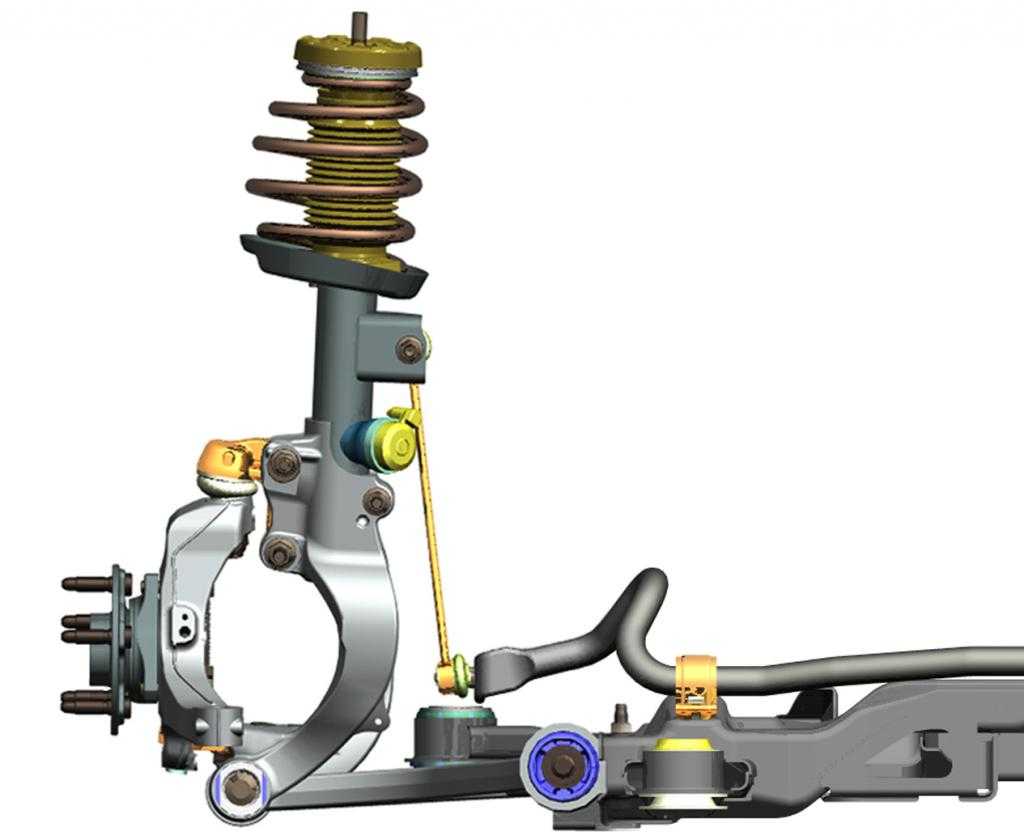

Подвеска McPherson

Подобная конструкция названа именем инженера Эрла Макферсона, разработавшего ее в 1960 году. На языке автолюбителей она еще зовется «качающей свечой». Устройство представлено одним нижним рычагом, блоком из пружинного элемента, стабилизатором поперечной устойчивости.

Особенность данного типа подвески – это использование амортизационной стойки, именно ее в народе прозвали свечой. Она состоит из амортизатора и пружины. В нижней части данная составляющая деталь крепится к ступице колеса, а вверху закрепляется на опоре (стакан) кузова автомобиля.

Данный тип передней подвески автомобиля выполняет сразу несколько важных задач. Стойка не только принимает и гасит колебания, но и является креплением колеса к корпусу транспортного средства. Функциональность поперечных рычагов заключается в обеспечении подвижного соединения колеса с корпусом авто, а также в предотвращении его продольного перемещения. Что касается стабилизатора, то это, по сути, торсион, у которого не менее важная роль – противодействовать силе скручивания.

Подвеска McPherson используется не только для передней, но и для задней оси, что и определило ее огромную популярность. К ее плюсам можно отнести компактные размеры, простоту конструкции, а также надежность. Что касается минусов, то это изменение угла развала при значительном ходе колеса относительно корпуса автомобиля.
