1 поколение, 01.2007 — 03.2013, Универсал

Комплектация	Период выпуска	Цена	Марка двигателя	Марка кузова
1.4 л, 89 л.с., Бензин, МКПП, Передний (FF)
Норма 11174-30-036	07.2007 — 11.2011		ВАЗ-11194	1117
Норма 11174-30-046	07.2007 — 11.2011		ВАЗ-11194	1117
Люкс 11174-33-036	07.2007 — 11.2011		ВАЗ-11194	1117
Люкс 11174-33-046	07.2007 — 11.2011		ВАЗ-11194	1117
1.6 л, 81 л.с., Бензин, МКПП, Передний (FF)
Норма 11173-40-044	01.2007 — 11.2011		ВАЗ-21114	1117
Норма 11173-30-040	01.2007 — 11.2011		ВАЗ-21114	1117
Стандарт 11173-31-040	01.2007 — 11.2011		ВАЗ-21114	1117

1 поколение, 07.2006 — 03.2013, Хэтчбек 5 дв.

Комплектация	Период выпуска	Цена	Марка двигателя	Марка кузова
1.4 л, 89 л.с., Бензин, МКПП, Передний (FF)
Норма 11194-30-036	07.2007 — 11.2011		ВАЗ-11194	1119
Норма 11194-30-046	07.2007 — 11.2011		ВАЗ-11194	1119
Люкс 11194-33-016	07.2007 — 11.2011		ВАЗ-11194	1119
Люкс 11194-33-036	07.2007 — 11.2011		ВАЗ-11194	1119
Люкс 11194-33-046	07.2007 — 11.2011		ВАЗ-11194	1119
1.6 л, 82 л.с., Бензин, МКПП, Передний (FF)
Норма 11193-30-046	07.2006 — 11.2011		ВАЗ-21114	1119
Норма 11193-30-040	07.2006 — 11.2011		ВАЗ-21114	1119
Стандарт 11193-31-040	07.2006 — 11.2011		ВАЗ-21114	1119

1 поколение, 11.2004 — 03.2013, Седан

Комплектация	Период выпуска	Цена	Марка двигателя	Марка кузова
1.4 л, 89 л.с., Бензин, МКПП, Передний (FF)
1.4 MT 11184-30-046 Норма	07.2007 — 03.2013		ВАЗ-11194	1118
1.4 MT 11184-33-046 Люкс	07.2007 — 03.2013		ВАЗ-11194	1118
1.4 MT 11184-33-016 Люкс	07.2007 — 03.2013		ВАЗ-11194	1118
1.6 л, 81 л.с., Бензин, МКПП, Передний (FF)
1.6 MT 11183-31-040 Норма	11.2004 — 03.2013		ВАЗ-11183	1118
1.6 MT 11183-30-046 Норма	11.2004 — 03.2013		ВАЗ-11183	1118

Двигатель датцун он до
Цена 30 000 р.

Бампер передний Лада Калина 2
Цена 500 р.

Маз Простор Углы бампера новые
Цена 4 500 р.

Основные характеристики авто

Элегантная Калина

ВАЗ 1119 — первое поколение модели, которое выпускалось с 2006 по 2020 гг. Объем багажника авто составляет 235 л. За счет высокого проема и возможности быстро сложить заднее сиденье Калина ВАЗ 11193 способна перевозить габаритные грузы.

Комплектация хетчбэка представлена в 3 вариантах.

1. Стандарт.
2. Норма.
3. Люкс.

К плюсам топовой и средней версий относят наличие ABS, передних подушек безопасности и системы кондиционирования с соответствующей сплит-системой. Комплектация «Люкс» Лада Калина 111930 предусматривает улучшенную обивку салона и панелей дверей. Салон автомобиля просторный и комфортный. При необходимости возможен его тюнинг.

Характеристики светотехники и современный внешний вид ВАЗ 1119 способствуют увеличению спроса на эту модель. Купить ее можно через официальных дилеров ВАЗ. Каталог подробно ознакомит каждого желающего с техническими возможностями авто, цветовыми решениями кузова и прочими подробностями, которые нужно учитывать при покупке транспортного средства.

Цены на каждую модель рассчитываются в индивидуальном порядке. Автовладельцы Лада Калина 1119 оставляют положительные отзывы о своем транспортном средстве. Эта экономная машина отлично подходит как для передвижений по городу, так и для поездок на длинные дистанции.

Электрооборудование автомобиля ВАЗ 21214

Обозначения на схеме

1. Левый передний фонарь. 2. Фары. 3. Датчик температуры охлаждающей жидкости. 4. Звуковой сигнал. 5. Датчик положения дроссельной заслонки. 6. Датчик массового расхода воздуха. 7. Электромагнитный клапан продувки адсорбера. 8. Форсунки. 9. Правый передний фонарь. 10. Боковые указатели поворота. 11. Аккумуляторная батарея. 12. Электродвигатель отопителя. 13. Дополнительный резистор электродвигателя отопителя. 14. Выключатель контрольной лампы блокировки дифференциала.15. Реле очистителя ветрового стекла. 16. Стартер 21214. 17. Электродвигатель очистителя ветрового стекла.18. Генератор ВАЗ-21214. 19. Электродвигатель смывателя ветрового стекла.20. Модуль зажигания. 21. Свечи зажигания.22. Контроллер. 23. Регулятор холостого хода. 24. Индикатор состояния АПС. 25. Датчик указателя температуры.26. Датчик контрольной лампы давления масла. 27. Штепсельная розетка для переносной лампы(*). 28. Выключатель контрольной лампы уровня тормозной жидкости. 29. Колодка диагностики. 30. Реле включения обогрева заднего стекла. 31. Реле включения дальнего света фар. 32. Реле включения ближнего света фар. 33. Электробензонасос с датчиком уровня топлива. 34. Реле включения стартера. 35. Дополнительный блок предохранителей.36. Основной блок предохранителей. 37. Реле-прерыватель указателей поворота и аварийной сигнализации. 38. Выключатель света заднего хода. 39. Выключатель стоп-сигнала. 40. Прикуриватель ВАЗ-21214. 41. Переключатель наружного освещения.42. Лампы подсветки рычагов управления отопителем. 43. Выключатель заднего противотуманного света. 44. Выключатель обогрева заднего стекла. 45. Переключатель электродвигателя отопителя. 46. Переключатель очистителя и омывателя заднего стекла. 47. Выключатель аварийной сигнализации. 48. Выключатель зажигания. 49. Выключатель освещения приборов. 50. Переключатель очистителя ветрового стекла. 51. Выключатель омывателя ветрового стекла. 52. Выключатель звукового сигнала. 53. Переключатель указателей поворота. 54. Переключатель света фар. 55. Реле электробензонасоса. 56. Датчик скорости автомобиля. 57. Выключатели плафонов, расположенные в стойках дверей. 58. Плафоны освещения салона. 59. Электродвигатель омывателя заднего стекла. 60. Комбинация приборов. 61. Выключатель контрольной лампы стояночного тормоза. 62. Главное реле. 63. Задние фонари. 64. Фонари освещения номерного знака. 65. Электродвигатель очистителя заднего стекла. 66. Элемент обогрева заднего стекла. 67. Датчик положения коленчатого вала. 68. Датчик детонации. 69. Датчик кислорода ваз. 70. Реле электровентиляторов. 71. Электровентиляторы. 72. Блок предохранителей системы впрыска. 73. К плафону освещения салона. 74. К выключателю плафона освещения в двери водителя. 75. Блок управления АПС.

Разновидности кузовов Лада Калина

Кузов универсала

Все вышеперечисленные модели обладают объемным багажником, в котором можно перевозить различные грузы. Параметры универсала превышают размеры Lada хетчбэк и седан. Дорожный просвет в среднем составляет 160 мм. Любая модификация позволяет проводить тюнинг своими руками. Первоначально размер дисков у Калины равнялся R13. Позже АвтоВАЗ начал выпускать Lada с R14 и R15.

Цены на стандартный универсал приемлемы для многих людей. Передняя часть кузова Лады Калины оснащена маленькими фарами, узкой решеткой радиатора и дополнительным воздухозаборником.

Калина хэтчбек считается наиболее пропорциональным автомобилем рассматриваемого семейства. Полезной и надежной при длительных поездках считается модель Lada универсал. Кузов седан отличается от прочих вариантов Калины цинковым покрытием (65%). Однако практика показала, что через 2-3 года на автомобиле появляется коррозия. Такие дефекты можно увидеть на стыках и швах, вокруг дверей и в местах фиксации брызговиков.

На капоте Лада Калина комплектации «Норма» в процессе эксплуатации могут появиться мелкие царапины. Аналогичные дефекты автовладельцы замечают на переднем бампере. Антикоррозийное покрытие, которое наносится в заводских условиях на дно автомобиля в модификации «Норма», способно справиться с возложенной на него задачей. Для всех моделей Лада Калина характерны неравномерные зазоры и прочие заводские дефекты. Прежде чем купить транспортное средство, необходимо его тщательно осмотреть.

Салон Lada «Норма», «Люкс» и прочих модификаций пластиковый. Рулевую колонку можно регулировать по высоте. На передних дверях установлены электростеклоподъемники. Информативная приборная панель, центральная консоль, наличие различных датчиков, бортовой компьютер — вот основные характеристики Лада Калина.

Блок управления вентиляционной системой расположен высоко, что создает определенный дискомфорт в процессе эксплуатации Калины. Передние сиденья достаточно удобны. Задняя часть салона просторная. Багажник Lada седан составляет 400 л. При необходимости можно сложить задний ряд, увеличив габариты багажного отделения.

У Калины хетчбэк грузовой отсек составляет 235 л, а при сложенных задних сиденьях — 545 л. Универсал имеет багажное отделение объемом в 350 л.

Схема электрооборудования ВАЗ 1118 (комплектация «Норма»)

1. Правая блок-фара;
2. Датчик незакрытого капота;
3. Звуковой сигнал;
4. Стартер;
5. Аккумуляторная батарея;
6. Генератор;
7. Мотор-редуктор очистителя ветрового стекла;
8. Левая блок-фара;
9. Переключатель электростеклоподъемника правой передней двери;
10. Мотор-редуктор стеклоподъемника правой передней двери;
11. Колодки подсоединения к правому переднему громкоговорителю;
12. Электропривод блокировки замка правой передней двери;
13. Электродвигатель омывателя ветрового стекла;
14. Датчик температуры окружающего воздуха;
15. Колодка подсоединения жгута проводов системы управления двигателем;
16. Электропривод блокировки замка левой передней двери;
17. Датчик уровня тормозной жидкости;
18. Колодки подсоединения к левому переднему громкоговорителю;
19. Переключатель электростеклоподъемника правой передней двери, расположенный на двери водителя;
20. Переключатель электростеклоподъемника левой передней двери;
21. Выключатель блокировки замков дверей;
22. Мотор-редуктор стеклоподъемника правой передней двери;
23. Монтажный блок;
24. Блок управления автомобильной противоугонной системой;
25. Блок управления охранной сигнализацией;
26. Комбинация приборов;
27. Павый боковой указатель поворота;
28. Лампа освещения вещевого ящика;
29. Выключатель лампы освещения вещевого ящика;
30. Выключатель сигналов торможения;
31. Выключатель зажигания с трансподером автомобильной противоугонной системы;
32. Блок управления наружным освещением, подсветкой приборов и регулятором направления пучков света фар;
33. Подрулевой переключатель;
34. Левый боковой указатель поворота;
35. Колодки подсоединения к правому заднему громкоговорителю;
36. Электропривод блокировки правой задней двери;
37. Выключатель обогрева заднего стекла;
38. Выключатель блокировки заднего хода;
39. Выключатель аварийной сигнализации;
40. Переключатель режимов работы вентилятора отопителя;
41. Дополнительный резистор электродвигателя вентилятора отопителя;
42. Электродвигатель вентилятора отопителя;
43. Колодки подсоединения к левому заднему громкоговорителю;
44. Электропривод блокировки замка левой задней двери;
45. Электробензонасос с датчиком указателя уровня топлива;
46. Выключатель ламп света заднего хода;
47. Выключатель сигнализатора стояночного тормоза;
48. Прикуриватель;
49. Соленоид блокировки заднего хода;
50. Колодки подсоединения к головному устройству системы звуковоспроизведения;
51. Лампы подсветки блока управления системой вентиляции и отопления;
52. Блок управления электроусилителем руля;
53. Плафон освещения салона;
54. Правый задний фонарь;
55. Электропривод блокировки замка багажника;
56. Выключатель плафона освещения багажника, встроенный в замок крышки багажника;
57. Фонари освещения номерного знака;
58. Дополнительный сигнал торможения;
59. Элемент обогрева заднего стекла;
60. Плафон освещения багажника;
61. Левый задний фонарь.На данной схеме не показаны точки соединения и колодки жгутов проводов.

Вместительность бачка омывателя лобового и заднего стекла(хэтчбек или универсал)

На автомобиле Калина автомобиль омыватель есть лишь на лобовое стекло, потому что на схожих типах кузова, сзади он не нужен. А вот на универсале либо хэтчбеке находится и задний омыватель. Но вместительность бачка под омывающую жидкость схожа для хоть какого из 3-х типов кузова и составляет 5 л..

Двигатель

Наиболее распространённые объёмы топливных баков в автомобилях: 40, 50, 60 и 70 литров. Судя по объёму бака можно сказать насколько большой это автомобиль. В случае с 30 литровым баком речь скорее всего идёт о малолитражке. 50-60 литров — признак крепкого середнячка. А 70 — свидетельствует о полнормазмерной машине.

Объём топливного бака был бы бесполезной величиной, если бы не расход топлива. Зная средний расход топлива, можно легко вычислить на сколько километров пробега вам хватит полного бака топлива. Бортовые компьютеры современных автомобилей умеют показать водителю эту информацию оперативно.

Объем топливного бака Лада Калина составляет 50 л.

Корзина

Блок управления стеклопакетом «Норма» 1118 – 6512010 на ВАЗ 11183 «Калина»

Aktuator На автомобилях семейства «Калина» может устанавливаться 2 типа невзаимозаменяемых (по проводке) контроллера управления стеклопакетом 1118 – 6512010 и 11180 – 3763040 . 1118 – 6512010 имеет один, 25 -ти контактный разъем подключения, 1118 – 3763040 ( 1118 – 3763040 — 10 ) — два разъема.

Система дистанционного управления стеклопакетом «норма» на а/м ВАЗ 11183 , Калина. Управляет стеклоподъемниками и центральным запиранием дверей. При снятии разъема двигатель не заводится, устройство выполняет часть противоугонных функций.

Подключение

№	Цвет провода	Назначение, адресация
1

* Подходит обычный датчик удара от любой сигнализации (Alligator, Saturn, Clifford, A.P.S.).

+ 12 В подключаем на 12 контакт; корпус – на 6 ‑й; сигнальный провод (на нем появляется масса в момент активности) подключаем на 1 ‑й контакт.

При обычной постановке на охрану «Калина» теперь реагирует и на удар по кузову (гудит гудком и моргает поворотниками). Аналогично можно вместо датчика удара подключить датчик объема (например, одноуровневый MMS‑ 1 ).

Также можно подключить пейджер: + 12 V передатчика пейджера на 12 контакт, минус на 21 контакт.

Блок управления стеклопакетом 1118 – 3763040 (- 10 ) на ВАЗ 11183 «Калина»

Вход внешнего датчика удара или объема (Не используется)*
2	Розово/Черный	К выключателю блокировки дверей в блоке переключателей
3	Коричнево/Зеленый	К‑Line. К Кл. 71 Контроллера ЭСУД, Кл. 18 АПС‑ 6
4	Коричневый	Соединяется с массой при закрывании двери водителя
5	Серый	К элементу обогрева заднего стекла
6	Черный	Масса
7	Розово/Белый	К выключателю блокировки дверей в блоке переключателей
8	Желто/Голубой	В комбинацию приборов, к индикатору АПС‑ 6
9	Черно/Белый	Соединяется с массой при открывании капота. C ВК подкапотной лампы
10	Два Бело/Красных	Соединяется с массой при открывании задних дверей
11	Коричнево/Красный	Соединяется с массой при открывании правой передней двери
12	Выход 12 V питания внешнего датчика (Не используется)*
13	Не используется
14	Желтый	Импульс + 12 V, закрывания всех дверей и багажника
15	Красно /Голубой	К кл. 14 АПС‑ 6
16	Голубой с Черным	К левому указателю поворотов
17	Красно/Голубой	Импульс + 12 V, открывания дверей пассажиров
18	Красно/Черный	Импульс + 12 V, открывания двери водителя
19	Розово/Красный	Импульс + 12 V, открывания замка багажника
20	Желто/Голубой	К клемме « 15 », через предохранитель F 9 , в монтажном блоке
21	Серо/Черный	«-» Реле звукового сигнала
22	Бело/Голубой	Соединяется с массой при открывании двери водителя
23	Красный	К постоянному плюсу через предохранитель F 5 , в монтажном блоке
24	Голубой	К правому указателю поворота
25	Бело/Черный	Соединяется с массой при открывании багажника

Плата контроллера
Плата контроллера

Признак

Возможные причины	Метод устранения
Не читается код ключа

1 . 1 Неисправность в цепи катушки связи ВЗ

1 . 2 Неисправность в цепи от колодки к катушке связи до ЭБУ АПС

1 . 3 Отсутствует транспордер в ОК

1 . 4 Неисправен транспондер в ОК(выявляется при проведении пред.прод.подготовки)

1 . 5 Неисправен транспордер в РК(выявляется при проведении пред.прод.подготовки)

1 . 6 Неисправность входной транспордерной цепи в ЭБУ АПС

1 . 8 Оторвалась катушка связи от накладки ВЗ с внутренней стороны

Сокращения: ИС – индикатор состояния; ВЗ – выключатель зажигания; ОК – обучающий ключ; РК – рабочий ключ; ПДУ – пульт дистанционного управления; КСУД – контроллер системы управления двигателем; ЭБУ – электронный блок управления

Блок управления электропакетом Калина используется для автоматического поднимания и опускания окон, контроля дверей. Дополнительно он дает возможность контроля срабатывания сигнализации и открытия багажника.

Если речь идет о luxе комплектации Калина 2, то блок управления электропакетом отвечает за блокировку замка зажигания. Именно поэтому любые сбои в его работе негативным образом отражаются на ходовых качествах транспортного средства.

Привод спидометра ВАЗ 2109 – ремонтируем поломки своими руками

Привод спидометра ВАЗ 2109 – важная деталь механизма, который сообщает водителю полезную и нужную информацию о скорости движения транспортного средства и пройденном им пути. Поломка привода, таким образом, является крайне нежелательным дефектом, приносящим водителю немало проблем.

Привод спидометра ВАЗ 2109 – частая причина его поломки

На ВАЗ 2109 установлен механический привод. Его ведомая и ведущая шестерни монтируются на валу (вторичном) КПП. От них крутящий момент посредством гибкого вала поступает на спидометр автомобиля, который находится на щитке приборов.

Так как ВАЗ 2109 производится с передней панелью высокого и низкого вида, указанный гибкий вал может иметь различную длину (большую, когда панель высокая, меньшую – когда низкая).

Именно обрыв данного вала чаще всего становится причиной того, что спидометр перестает работать, а это уже – и затруднения с прохождением поворотов (переключить передачи правильно бывает достаточно-таки сложно), и неприятные встречи с сотрудниками ГИБДД (вероятность штрафа за нарушение скорости велика). Как правило, вал обрывается возле самого входа в КПП. Проверить наличие обрыва можно так:

1. вал (гибкий) отсоединяют от спидометра на приборном щитке;
2. заводят мотор и едут 20–30 метров, тщательно следя при этом за концом вала.

В тех случаях, когда кончик неподвижен (не крутится), его нужно вытащить, открыв капот и освободив вал от крепления накидной гайкой. В тех случаях, когда вытягивается лишь его оболочка, вал стопроцентно оборван. Оставшийся кончик удалить из привода получится только плоскогубцами и никак иначе. Если же вал выйдет вместе с оболочкой, это означает, что на его кончике «съело грани». Он не поломан, но не может из-за указанного дефекта передать крутящий момент. Впрочем, и в первом случае, и во втором гибкий вал придется менять на новый.

Замена привода спидометра ВАЗ 2109 из-за износа шестерен

Привод выходит из строя и по причине износа парных шестерен. В таком случае его ремонт выполняется без снятия КПП по следующей схеме:

1. машину ставят на смотровую яму либо эстакаду;
2. при помощи торцового ключа откручивают фиксирующий болт, который крепит корпус привода и коробку передач;
3. снимают корпус (его следует поддеть отверткой);
4. снимают шестерни и меняют их.

Важно сразу же посчитать число зубьев на старых шестернях. Новые детали должны иметь такое же их количество

В противном случае и по пробегу, и по скорости спидометр будет выдавать неверную информацию. При осмотре корпуса можно увидеть подтеки масла на нем, что свидетельствует о необходимости замены уплотнительного кольца. Его выталкивают после того, как ведомая шестерня будет вынута. Рекомендуется после всех замен промыть детали привода, используя чистый керосин, а затем собрать узел в обратном порядке.

Несколько слов о ремонте спидометра ВАЗ 2109

Спидометр, конечно же, может ломаться и по другим причинам, не всегда виноватым в его выходе из строя является привод. О неисправностях спидометра свидетельствуют такие симптомы:

1. выдается неправильная информация о скорости движения ТС;
2. цифры на счетчике становятся криво, а с течением времени и вовсе останавливаются;
3. перегорают датчики.

Все эти проблемы решаемы. Нужно лишь правильно демонтировать переднюю панель. А делается это так:

Невидимая для камер наноплёнка на номера Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

1. два винта, поддерживающие нижнюю панель, выкручиваются, что дает возможность снять «бороду»;
2. на верхней панели удаляются зажимы, после чего нужно отключить аварийку, габаритные огни, ближний свет;
3. затем отключается прикуриватель;
4. фиксирующие панель винты (их две штуки) откручиваются, демонтируются колодки, снимается панель.

После этого можно выкручивать винты, которыми крепится спидометр.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Дизайн Lada Kalina 2 в комплектации «люкс»

Внешний дизайн Lada Kalina 2 стал гораздо более строгим – таким воспринимается автомобиль благодаря линям капота и крыльев, новым колесным аркам, обновленным бамперам с мощными противотуманками, дверям задка, а также уменьшенным окнам боковины. Передняя оптика приобрела более грозные черты – четкую «огранку» фар, противотуманные фонари, оснащенные блестящей окантовкой. В фарах присутствуют дневные ходовые огни. Все автомобили будут иметь в комплекте рейлинги для «универсалов», а также боковые молдинги для комплектации «люкс». Дополнят общую картину мощные литые диски размера R14. Все это гармонично вписывается в новый образ рестайлинговой Калины.

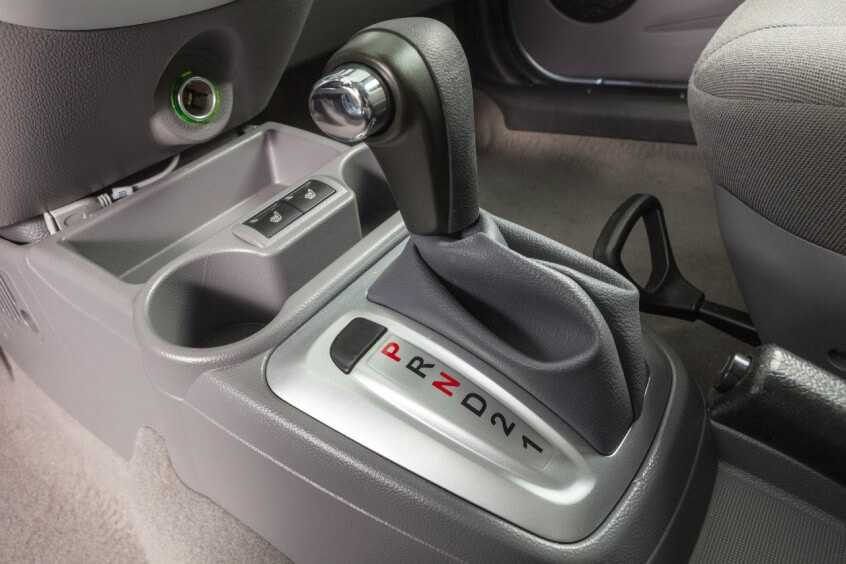

Автомат уже устанавливается на братишку Калины — на Ладу Гранту, так что надеемся на отлаженную работу автомата на новой Калине

Автомобиль ВАЗ 1118 (Лада Калина седан), описание

Автомобиль ВАЗ-1118 — это первый автомобиль семейства «Лада Калина», выпускавшийся ОАО «АвтоВаз» с 18 ноября 2004 года по 1 мая 2011 года.

Представленная модель Лады Калины имеет современный дизайн. Автомобиль класса «B» в кузове седан, который хорошо подходит для городского режима. Небольшой вес машины и оборотистый двигатель позволяют с легкостью оторваться на светофоре от переднеприводных ВАЗов старшего поколения.

Фото автомобиля ВАЗ 1118

Тест драйв автомобиля ВАЗ 1118 (Лада Калина седан)

Технические характеристики ВАЗ 1118

Модификации автомобиля

Двигатель 1.6 л, 8-кл.(Евро-3) 1.6 л, 8-кл.(Евро-2) 1.4 л, 16-кл.(Евро-3) Вы можете пропустить чтение записи и оставить комментарий. Размещение ссылок запрещено.

схема Электрическая ВАЗ-21214М 2011 года

ЭЛЕКТРИЧЕСКИХ СХЕМА СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПЕРЕДНЕГО 3724010-21214-44

• 1 – фара правая;
• 2 – реле стартера;
• 3 – жгута колодка переднего к колодке жгута панели датчик;
• 4 – приборов температуры воздуха;
• 5 – датчик температуры жидкости охлаждающей;
• 6 – датчик контрольной лампы давления сигнал;
• 7 – масла звуковой ваз-21214;
• 8 – датчик тормозной уровня жидкости;
• 9 – фара левая;
• 10 – колодки переднего жгута, жгута подфарника и бокового указателя правого
• поворота;
• 11 – колодки жгута переднего и электродвигателя электродвигатель;
• 12 – стеклоочистителя стеклоочистителя;
• 13 – колодки жгута переднего и соединительного провода стартера;
• 14 – стартер;
• 15 – батарея аккумуляторная;
• 16 – колодка;
• 17 – генератор жгута переднего и провода соединительного боковой;
• 18 – генератора указатель поворота правый;
• 19 – подфарник электродвигатель;
• 20 – правый омывателей;
• 21 – колодки жгута переднего, подфарника жгута и бокового указателя поворота
• левого;
• 22 – левый подфарник;
• 23 – боковой указатель поворота левый.

СОЕДИНЕНИЙ СХЕМА ЖГУТА ПРОВОДОВ СИСТЕМЫ ЗАЖИГАНИЯ 3724026-21214-44

• 1 – контроллер;
• 2 – колодка диагностики;
• 3 – датчик расхода массового воздуха;
• 4 – датчик температуры охлаждающей датчик;
• 5 – жидкости фаз;
• 6 – модуль электробензонасоса;
• 7– колодка проводов жгута панели приборов к колодке жгута заднего проводов;
• 8 – катушки зажигания;
• 9 – свечи зажигания;
• 10 – акселератора педаль электронная;
• 11 – дроссельный патрубок с электроприводом;
• 12 – системы электровентилятор охлаждения двигателя правый;
• 13 – электровентилятор охлаждения системы двигателя левый;
• 14 – датчик детонации;
• 15 – жгута колодки проводов системы зажигания и жгута форсунок проводов;
• 16 – форсунки ваз-21214;
• 17 – электромагнитный продувки клапан адсорбера;
• 18 – датчик кислорода управляющий;
• 19 – кислорода датчик диагностический;
• 20 – датчик положения коленчатого блок;
• 21 – вала управления АПС;
• 22 – индикатор состояния блок;
• 23 – АПС предохранителей ЭСУД;
• 24 – предохранитель цепи электробензонасоса питания;
• 25 – реле электробензонасоса;
• 26 – реле электровентилятора охлаждения системы двигателя левого;
• 27 – реле электровентилятора охлаждения системы двигателя правого;
• 28 – реле зажигания;
• 29 – жгута колодка проводов системы зажигания к колодке проводов жгута панели
• приборов.

СХЕМА СОЕДИНЕНИЙ ПРОВОДОВ ЖГУТА ПАНЕЛИ ПРИБОРОВ 21214-3724030-44

• 1 – дополнительное реле;
• 2 – реле-прерыватель указателей поворота;
• 3 – стеклоочистителя реле;
• 4 – выключатель зажигания;
• 5 – выключатель аварийной реостат;
• 6 – сигнализации;
• 7 – переключатель света фар и указателей переключатель;
• 8 – поворота очистителя и омывателя ветрового стекла;
• 9 – предохранителей блок основной;
• 10 – блок предохранителей дополнительный;
• 11 – приборов комбинация;
• 12 – выключатель наружного освещения;
• 13 – выключатель заднего очистителя стекла;
• 14 – выключатель обогрева заднего выключатель;
• 15 – стекла заднего противотуманного огня;
• 16 – переключатель отопителя электродвигателя;
• 17 – дополнительный резистор электродвигателя отопителя;
• 18 – отопителя электродвигатель;
• 19 – реле дальнего света фар;
• 20 – ближнего реле света фар;
• 21 – реле обогрева стекла заднего;
• 22 – реле заднего противотуманного огня;
• 23 – ваз прикуриватель-21214;
• 24 – датчик включения дифференциала;
• 25 – сигнала выключатель торможения;
• 26 – выключатель лампы света хода заднего;
• 27 – выключатель контрольной лампы ручного осветитель;
• 28 – тормоза;
• 29 – осветитель;
• 30 – колодка жгута панели жгуту к приборов переднему;
• 31 – колодка жгута панели радиоаппарату к приборов;
• 32 – колодка жгута панели приборов к системы жгуту зажигания;
• 33 – колодка жгута панели жгуту к приборов заднему;
• 34 – контрольная лампа включения контрольная;
• 35 – дифференциала лампа обогрева заднего стекла;
• 36 – сигнала выключатель положения педали сцепления;
• 37 – датчик СХЕМА.

скорости ЖГУТА ПРОВОДОВ ЗАДНЕГО 21214-колодка-44

• 1 – 3724210 жгута проводов заднего к колодке проводов жгута панели приборов;
• 2 – колодка жгута заднего проводов к колодке жгута проводов системы включатель;
• 3 – зажигания плафона освещения салона в стойке водителя двери;
• 4 – включатель плафона освещения салона в двери стойке пассажира;
• 5 – плафон освещения салона плафон;
• 6 – левый освещения салона правый;
• 7 – электрический датчиком с бензонасос указателя уровня топлива;
• 8 – элемент заднего обогрева стекла;
• 9 – дополнительный сигнал торможения;
• 10 – правый фонарь;
• 11 – фонарь левый ваз-21214;
• 12 – освещения фонарь номерного знака;
• 13 – фонарь освещения знака номерного;
• 14 – электродвигатель очистителя заднего стекла;
• 15 – омывателя электродвигатель заднего стекла.

Реальные услоавия эксплуатации светодиодных ламп

Замена галогенок на светодиодные в авто в габаритных огнях при обычных белых светодиодах, не изменяющих их цвет (как и декоративная подсветка или установка светодиодного освещения в салоне) не могу быть расценены как нарушения режима световой индикации.

Наличие в габаритной фаре светодиодной лампы можно доказать лишь при демонтаже плафона фары, естественно никто этого делать не будет. Поэтому ответ на вопрос можно ли ставить диодные лампы в габариты – однозначно «ДА».

Основные проблемы возникают при установке в фары головного света. Угол светового луча обычной светодиодной матрицы около 120 градусов, что значительно меньше чем у галогенок.

Стандартный светоотражатель в фаре не способен при таких условиях обеспечить нужную фокусировку светового потока, это ухудшает освещённость проезжей части и может ослеплять водителей встречного автотранспорта. Естественно, таких автовладельце неизбежно привлекут к ответственности.

На сегодняшний день в штатной комплектации светодиоды в фарах головного света устанавливаются лишь на электромобили и некоторые гибридные автомобили. Поэтому в эксплуатационной документации подавляющего количества автомобилей класс светодиодных ламп отсутствует как таковой.
