Вентиляция картера двигателя

Инструкция по созданию маслоулавливателя своими руками для автомобиля Таврия ЗАЗ 1102

Всем привет уважаемые подписчики и посетители сайта, сегодняшняя статья будет о маслоуловителя для Таврии. Скажу по секрету этот девайс я сделал уже давно, но написать о нем смог только сейчас, после того как проанализировал его работу.

Итак, что же такое маслоуловитель, или как его еще называют в народе маслопомойка?

Все уже наверное стыкались с проблемой что карбюратор после чистки регулярно загрязняется, двигатель работает хуже, а свечи ну просто на просто чернеют, хоть сальники и маслосъемные кольца целы. Также в так называемой кастрюле над карбюратором постоянно собирается белая пена и масло, все это попадает в нее из камеры картерных газов в крышке головки двигателя (см. фото ниже). В конструкции автомобиля Таврия, кастрюля и крышка напрямую соединены шлангом, по которому и летит вся гадость в сердце нашего железного коня. В иномарках используют такую вещь как маслоуловитель – это устройство, которое отделяет масло из потока картерных газов, тем самым фильтруя его.

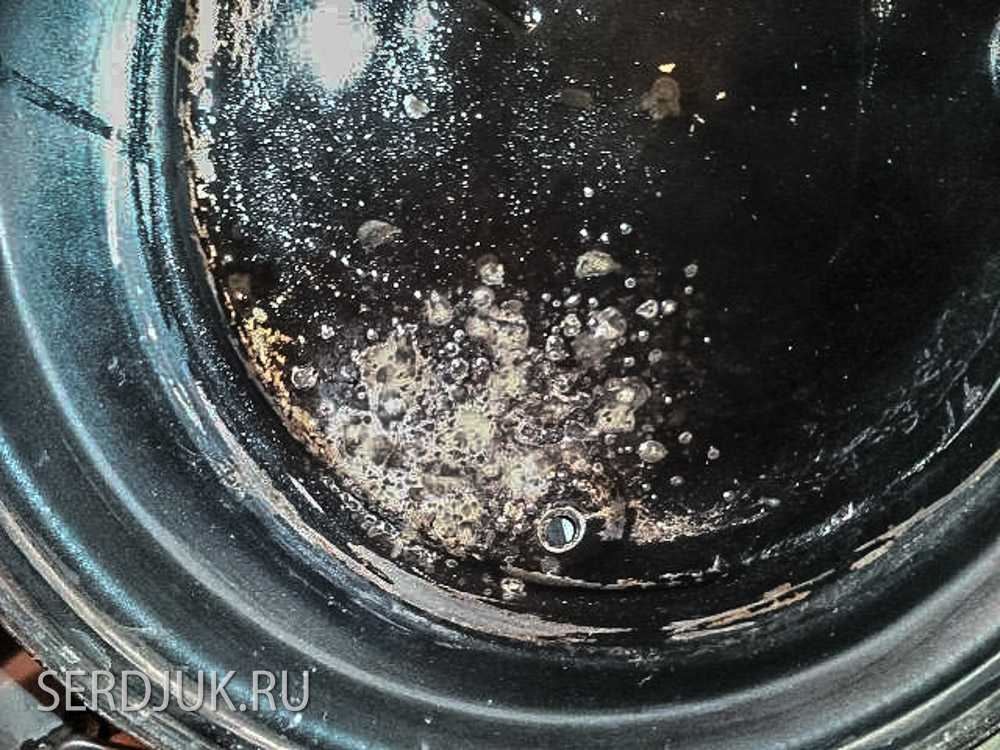

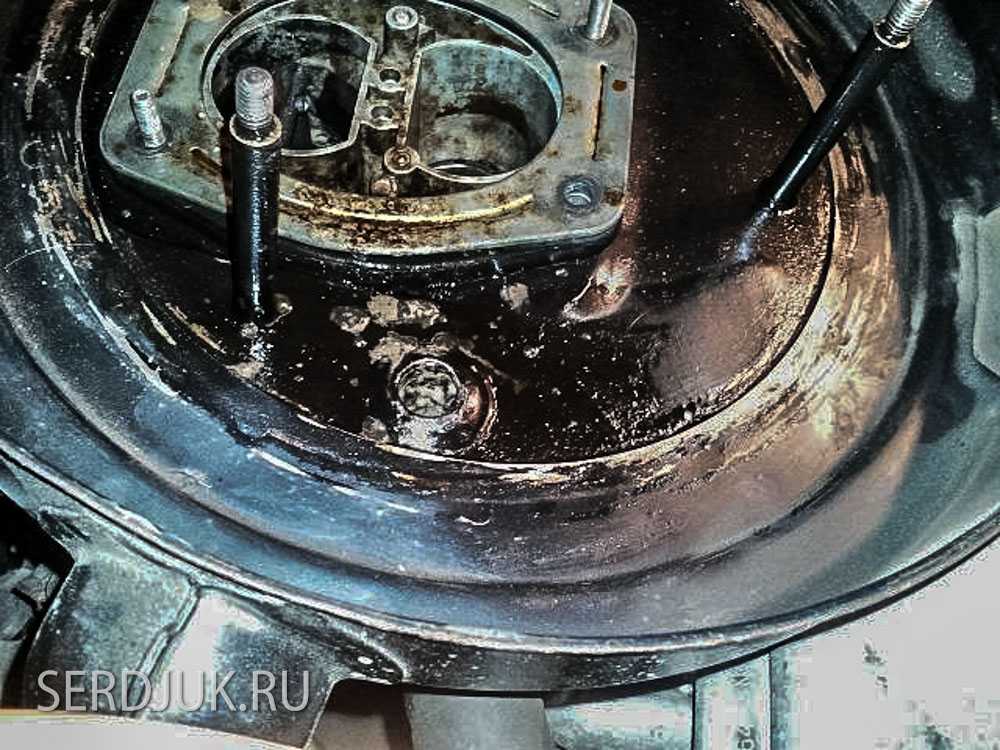

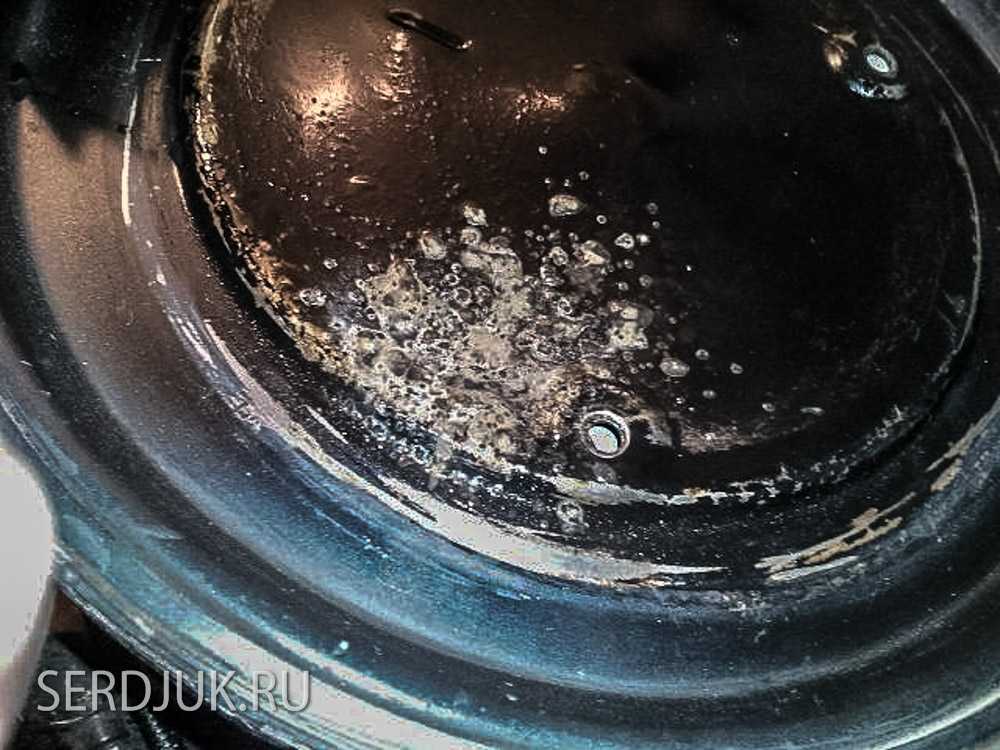

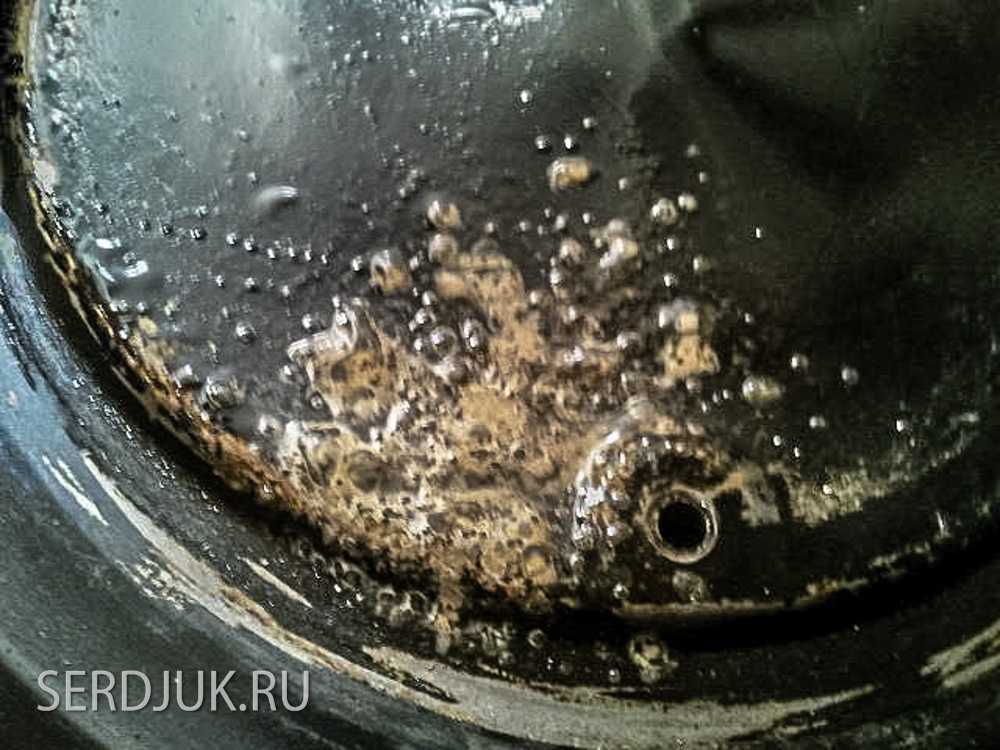

У меня проблема с загрязнением карбюратора была очень большим геморроем, так как белая пена всегда была в кастрюле, и соответственно масло также, очень неприятно когда машина находится в таком состоянии. Фото этого ужаса можете посмотреть ниже. Соответственно от подобного работа двигателя идеальной или хотя бы стабильной быть не может.

Долго я мучился с этим, менял масло, грешил на конденсат внутри двигателя и т.д., но в июня этого года решил сделать маслопомойку.

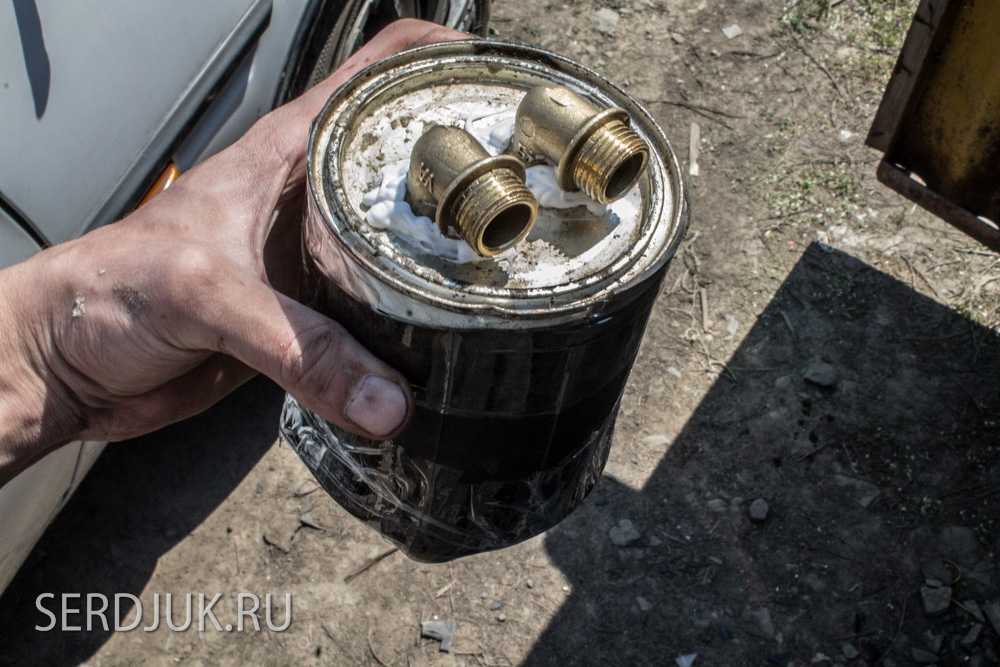

Поставив сидения Recaro в тот день, занялся созданием маслопомойки своими руками. Для удобства создам небольшой список деталей, которые нам потребуются для нашей маслопомойки.

Маслоуловитель картерных газов своими руками

Как сделать маслопомойку (маслоулавливатель картерных газов) своими руками? Это по силам каждому

Существует достаточно большое количество вариантов и способов изготовления подобного приспособления. Ваша задача выбрать наиболее подходящий для вас вариант.

Как сделать маслопомойку (маслоулавливатель картерных газов) своими руками? Перед тем, как задаваться таким вопросом, нужно решить, зачем оно вам надо. Все знают, что в картере образуется повышенное давление газов. Для его снижения используется вентиляция (сапун), от него шланг идет к дроссельному узлу. С газами часто вылетают капли смазки. При работе двигателя на высоких оборотах масла в картерных газах содержится значительно больше. Также, большое количество смазки выбрасывает через сапун изношенный двигатель.

В итоге, масло засоряет не только воздушный фильтр, но и дроссель. В результате, инжектор (карбюратор) не может работать в должном режиме. Чтобы избежать необходимости частой чистки системы питания и замены фильтра, и устанавливают маслоулавливатель.

Более надежное приспособление можно изготовить своими руками. Сделать его несложно, и ничего особого для этого вам не потребуется:

Металлический бачок гидроусилителя;

Губки металлические для посуды (достаточно 4 шт.);

Подробнее о маслоуловителях JTlab

Маслоуловитель (маслопомойка) — это устойство для конденсации паров масла из картерных газов двигателя. Предназначены маслоуловители для отсеивания (конденсации) паров масла и последующего их сбора или слива в масляную систему ДВС. На большинстве обычных двигателей картерные газы подаются напрямую на впуск ДВС или впуск турбины для ТУРБО двигателей. В таком случае масло конденсируется во впускном коллекторе, каналах ГБЦ, холодной части турбины, пайпинге, интеркулере, датчиках и дроссельной заслонке. На тонкий слой масла с течением времени прилипает мелкодисперсная пыль и через несколько десятков тысяч километров все детали впускной системы покрываются слоем густой смеси масла и пыли. Такая схема имеет массу серьезных минусов — масло снижает эффективность интеркулера, приводит к загрязнению турбины, впуска, каналов ГБЦ, пайпинга, приводит к проблемам в работе дроссельной заслонки, регуляторов холостого хода, ухудшает показания датчиков, но главное — масло может провоцировать детонацию, что является катастрофой для ДВС.

На мощных тюнинговых АТМО и ТУРБО двигателях устанавливают маслоуловители (маслопомойки), которые отделяют масло от картерных газов, устраняя все недостатки системы. При такой схеме картерные газы с парами масла сначала попадают в сепаратор (маслопомойку), где за счет различных физических принципов и особенностей конструкции масло отделяется от потока газов. После разделения масло стекает обратно в картер двигателя, а «сухие» ядовитые картерные газы подаются на впуск и дожигаются в двигателе. Более того, на большинстве заводских двигателей используется система положительного давления в картере ДВС, это значит, что при движении поршня вниз, ему приходится преодолевать силу этого давления, такое положение дел увеличивает потери и снижает эффективность ДВС. Маслопомойки открытого и закрытого типов решают и эту проблему. Маслопомойка открытого типа — это сепаратор масла, картерные газы из которого удаляются напрямую в атмосферу, маслопомойка закрытого типа подает картерные газы обратно в двигатель для их сжигания ( экологически чистый тип ).

Обычно, маслопомойкой считается просто банка со штуцерами, пустая внутри, такой тип работает плохо и всего лишь собирает конденсат воды и масла, зимой маслопомойки такого типа использовать опасно.

Мы уже не один год ведем работу над собственной конструкцией маслопомоек. Наши ранние конструкции прекрасно работали круглый год на ТУРБО и АТМО двигателях, не требовали обслуживания и периодического слива конденсата, удаляли до 90% масла из картерных газов. Но как только мы стали собирать двигатели под высокий наддув 2+ бар , вопрос качества и производительности маслопомойки встал с новой силой.

Новая конструкция высокопроизводительной маслопомойки разрабатывалась с применением CAD технологий, включая моделирование процессов течения потока газов и конденсации масла / воды. Благодаря этому была разработана особая конструкция внутренней структуры маслопомойки, которая сохраняет в себе низкое сопротивление потоку газов и высокую эффективность сепарации, позволяя улавливать до 95-98% масла из картерных газов.

На фото ниже несколько картинок с визуализацией процессов сепарации масла внутри нашей маслопомойки.

Основные характеристики

Марка: BMW	КПП: автомат / механика
Модель: X1	Кузов: седан, купе, универсал
Год выпуска: 2009	Питание: бензин / дизель
Объем двигателя: 1985 см³	Привод: задний

–> Добрый день, Друзья!

Хочу поделиться с вами опытом изготовления маслоуловителя и фильтра картерных газов своими руками, на примере автомобиля ВАЗ 21102 2000 года выпуска.

Для начала небольшое отступление, для тех кто не в курсе для чего нужна данная доработка.

Многие автовладельцы, как отечественных автомобилей так и иностранного производства с большим пробегом не раз обращали внимание на масляные отложения в виде пластилиново-липкой массы (которая появляется при выходе картерных газов с капельками масла, по причине износа маслосъемных колец, из «сапуна») во впускном тракте, а так же на дроссельной заслонке, впускном коллекторе, клапане холостого хода, также масло стекает и в воздушный фильтр через датчик массового расхода воздухат (ДМРВ), что может повлечь за собой выход из строя ДМРВ (стоимость замены порядка 2500-3000 рублей). И так, если вам надоело мучиться с проблемами холостого хода и постоянно проводить профилактические работы по чистке впускного коллектора, дроссельного узла и менять различные датчики, что во-первых, не каждый сможет сделать из-за отсутствия знаний, а во-вторых на это нужно много времени, инструмент и конечно же деньги

В общем чтобы избежать всего выше сказанного, можно поставить фильтр картерных газов или маслоуловитель, которые также можно купить в магазине тюнинга по довольно приличной цене, а можно сделать самому. На последнем, то есть изготовлении маслоуловителя (маслоуловителя картерных газов) мы подробно и остановися.

Итак, для изготовления фильтра картерных газов нам понадобится:

– шланг, диаметром примерно схожий со шлангом системы отопления салона и длиной около 25-30 сантиметров;

– фильтр тонкой очистки топлива без отстойника для карбюраторных автомобилей,

– пластиковый хомут на фильтр.

Сначала отсоединяем шланг от клапанной крышки и от впускного тракта, на отверстие оставшееся во впускном тракте нужно сделать любую заглушку (я брал технологическую заглушку от нового ВУТ), затем берем шланг нужной длинны(зависит от места расположения фильтра), я брал около 30 сантиметров, чтобы фильтр был на уровне корпуса воздушного фильтра, одеваем его на штуцер клапанной крышки и фиксируем при помощи хомута, дальше из корпуса фильтра тонкой очистки топлива, нужно достать фильтрующий элемент и одеть его на шланг, закрепив пластиковым хомутом.

Теперь при выходе картерных газов масло будет оставаться внутри фильтра.

Что может понадобиться?

Нет необходимости сразу бежать в магазин в поисках чудо-прибора, ведь его можно изготовить самостоятельно, разве что прикупить необходимые «ингредиенты». Итак, для домашнего производства маслоотделителя картерных газов на ВАЗ-2109 (к примеру) не обойтись без:

ремонтной муфты;
заглушек для раструба (в количестве 2 штук);
пластиковых патрубков (тоже в количестве 2 штук);
металлической губки.

Ремонтная муфта продается в любом строительном магазине и используется при проведении канализационных работ. Она представляет собой цилиндр из пластика, у которого на обоих конца есть небольшое утолщение с наружной стороны с резиновым уплотнителем. Остальные составляющие можно также приобрести как в строительных точках, так и в магазинах, торгующих хозяйственными товарами. Что касается стоимости, то она вполне демократична и по карману любому семейному бюджету. Металлическая губка будет служить основным элементом всей системы.

Способы фильтрации картерных газов

Схема системы вентиляции картера

Отечественные автомобили и некоторые иномарки не имеют фильтра картерных газов.

Проблема фильтрации картерных газов для обеспечения чистоты в камере сгорания и картере может быть решена несколькими способами.

Отсоединение патрубка с картерными газами от дроссельного узла. В этом случае газы будут выходить в подкапотное пространство, загрязняя его. При изменении давления в картер может засасываться воздух с пылью, и грязью, тем самым загрязняя масло. Простое отсоединение патрубка не выход из ситуации, поэтому к патрубку присоединяют фильтр. Отверстие для входа в дроссельный узел также следует заглушить, чтобы грязь не попадала во впускной коллектор и камеру сгорания.
Установление фильтрующего элемента между картером и дроссельным узлом вразрез патрубка. Этот вариант предпочтителен, так как решается вопрос фильтрации картерных газов, предотвращения доступа воздуха из внешней среды в картер и дроссельный узел. В то же время частично пары масла в минимальных объемах поступают для смазки узлов во входном коллекторе (дросселе).

Вот фотоинстукция по реализации первого способа:

Конец шланга, обведенный синим, отсоединяется

На освободившийся штуцер устанавливают фильтр

Шланг обрезают и заглушают пробкой от шампанского

В этот шланг.

. вставляют металлический шарик для герметизации

Поскольку в конструкции автомобиля производителем не предусмотрены фильтры картерных газов, то и приобрести рекомендуемый фильтр невозможно. Использовать фильтры, которые предназначены для современных иностранных автомобилей, не запрещается, но на это необходимо потратить финансовые средства. Как альтернатива заводскому фильтру – использование простого топливного фильтрующего элемента. Правда, он значительно проигрывает заводским по своим потребительским свойствам. Он быстро засорится от капель масла, в результате чего будет необходима его частая замена.

Обычный топливный фильтр в разрыв патрубков

Фильтр после 2000 км пробега

Некоторые автовладельцы решают с фильтрующим элементом по-другому. Можно изготовить фильтр картерных газов своими руками. Процесс его изготовления в домашних условиях не составляет большого труда, а затраты на элементы самодельного фильтра минимальны.

Вариант самодельного фильтра

Схема самодельного фильтра

Для самостоятельного изготовления понадобятся:

муфта соединительная канализационная из пропилена диаметром 50 мм, длиной 10 см, у которого с двух сторон внутри имеются защитные резиновые манжеты по краям.
две заглушки для канализационных труб диаметром 50 мм из пропилена. Они необходимы для превращения муфты в полый цилиндр.
два пластиковых патрубка для соединения со шлангом. Размер должен соответствовать внутреннему диаметру шланга. Можно использовать пластиковые или металлические штуцеры с резьбой.
металлические губки для мытья посуды. Они будут использоваться как фильтрующий элемент, маслоуловитель.
шланги, по размерности выходов патрубка из картера и входа в дроссельный узел.

Используют канализационную муфту и металлические щетки

Маслоуловитель своими руками на ваз

Доброго всем времени суток, пошарился я инету и нашёл как сделать маслоуловитель своими руками. Вещь то нужная, ведь движок то уже не новый, а какртерных газов становиться всё больше и больше, и что бы они не попадали в дросельный узел решено было установить этот дивайс. Для этого приобрёл: 1) Бачок гидроуселителя от волги (металлический) — 525р. 2) Два шланга к нему — по 50р. 3) Четыре металлические губки для мытья посуды — по 17р. 4) Крепёж крепления бочка — 270р. 5) 4 хамута по шланги — 40р.

Первым делом разбираем бочок и вынимаем все внутренности, выкидываем фильтр, пружинку и маленькую пружинку, а остальное оставляем — это всё пригодиться.

Далее встовляем внутрь бочка трубку диаметром 14мм, чтобы картерные газы опускались до самого низа. Я её изготовил из ручки ручного насоса.

Затем набиваем в бачок 4 металлические губки, предварительно их распушив. Вставляем шплинт и одеваем шайбу.

Маслоотделитель

(маслоуловитель) — далее МО — сделан давно. В качестве вдохновения и исходника использовались конструкции МО современных двигателей и моторных установок фирм Volkswagen и Audi.

Все пояснения — под фотками.

В двигателе внутреннего сгорания МО предназначен для фильтрации картерных газов, препятствуя попаданию моторного масла через вентиляцию картера во впускной коллектор двигателя.

И в борьбе за экологию применяется на всех современных, а также высокооборотистых двигателях (или любителей погонять).

Конструкция представляет собой колбу, разделённую на две полости конусом, на внутренней стенке которого пары масла оседаю и стекают в вниз.

Сухим техническим языком такие конструкции называются гравитационными (инерционными) циклонными фильтрами

(или очистителями). Принцип действия: поток грязного газа/воздушной смеси вводится в аппарат по касательной к его корпусу в верхней части. В аппарате формируется вращающийся поток газа, направленный вниз, к конической части аппарата. Вследствие силы инерции (центробежной силы) частицы пыли выносятся из потока и оседают на стенках аппарата и попадают в нижнюю часть, где через выпускное отверстие самотоком убараются в отдельную полость для сбора. Очищенный от частиц газовый поток затем двигается снизу вверх и выводится из циклона через трубу.

Система вентиляции картера двигателя

Как правило, поршни плотно прилегают к стенкам цилиндров в двигателе за счет компрессионных и маслосъемных колец. Несмотря на такую конструкцию элементов поршневой группы, невозможно обеспечить полную герметизацию камеры сгорания. И некоторая часть газов сгораемого топлива все-таки прорывается в картер, за счет чего они и зовутся картерными газами.

При этом в зависимости от особенности конструкции двигателя только с одного цилиндра в картер может поступать 10-30 литров газа за одну минуту. Благодаря тому, что поршни перемещаются с высокой скоростью, происходит постоянное обогащение картерных газов частичками масла размером 0,1-2 мкм. Масляный туман образуется и за счет вращающегося коленчатого вала, который погружен в масляную ванну.

Сама проблема заключается в том, что скопление газов в картере приводит к увеличению давления, которое оказывается на смазочный расходный материал. И при отсутствии маслоотделителя картерных газов это приводит к увеличению давления внутри системы смазки, и масло давит на слабые участки, коими являются сальники и уплотнители. В результате не избежать утечки масла, и наступает масляное голодание двигателя.

Альтернативные решения для фильтра картерных газов

Есть несколько вариантов. Первый, это просто вывести шланг с картерными газами наружу, но здесь необходимо будет поставить фильтр, чтобы во время затягивания воздуха из внешней среды, пыль не попала в картер. Шланг идущий на вход впускного коллектора, в этом случае надо будет заглушить.

Второй вариант это применение фильтра, который должен быть установлен между патрубком из картера и впускным патрубком. Такой фильтр применятся на некоторых машинах штатно, но не на всех.

(штатный маслоуловитель с Форд Фокус 2)

Видимо вездесущая экономия дает о себе знать. А раз это так, то у вас появляется возможность чуточку, но улучшить свой автомобиль. Ограничив попадание картерных газов с парами масла в дроссельный узел, без попутной очистки.

Как вы поняли, мы предлагаем вам своими силами и руками, решить вопрос о фильтрации картерных газов. Далее мы расскажем о таких вариантах…

Как сделать маслопомойку (маслоулавливатель картерных газов) своими руками? Это по силам каждому

Люди, желающие сделать работу двигателя более эффективной, часто интересуются, как сделать маслопомойку (маслоулавливатель картерных газов) своими руками. Эта доработка позволяет избавить карбюратор или инжектор автомобиля от излишков смазки, прилетающей с картерными газами. Некоторые современные машины, обычно с претензией на спортивный характер, оснащаются штатными улавливателями. Ну, а владельцам других моделей приходится придумывать самостоятельно, как избавиться от подобной проблемы.

сапун ваз 2112 16 клапанов — здраствуйте. взарание спасибо . у меня ваз 2112 — 22 ответа

В разделе Сервис, Обслуживание, Тюнинг на вопрос здраствуйте. взарание спасибо . у меня ваз 2112 заданный автором Попросить лучший ответ это Может перегрел и кольца залегли.

Ответ от 22 ответа Привет! Вот подборка тем с ответами на Ваш вопрос: здраствуйте. взарание спасибо . у меня ваз 2112Ответ от Alexander Sudorginперелил маслоОтвет от ЕвровидениеНа верхней плоскости головки закрепляют детали привода клапанов, которые закрывают крышкой с колпаком. На колпаке смонтирован сапун . Он сообщает полость картера с атмосферой. Сапун необходим для предотвращения выдавливания масла через уплотнения картера проникающими из цилиндров газами. Через сапун выходят наружу воздух и газы, прорвавшиеся из цилиндров в картер. Если после остановки двигателя давление остывшего в нем воздуха стало ниже атмосферного, воздух входит в картер снаружи через сапун. Проволочная набивка, смоченная маслом, очищает воздух от пыли. В некоторых двигателях сапун расположен на боковой стенке блока (со стороны камеры штанг) или в крышке горловины для заливки масла в картер. Большинство автомобильных двигателей имеют принудительную вентиляцию картера.К нижней плоскости блок-картера прикреплён поддон, который служит резервуаром. Вообщем, проверь уровень масла))Ответ от Ashera?Это когда на ВАЗ 2112 стали ставить приоровский двигатель? 16 клапанов вовсе не означает что он приоровский. И как ты заметил это масло? Сапун гоняет газы в паук а не на воздухан. Там 2 сапуна . из какого гоняет? Скорее всего перегородка между кольцами на одном цилиндре лопнуло.Ответ от теософияПроверь систему вентиляции картера, там должен быть примитивный маслоотделитель, вот его и проверь в первую очередьсхем устройства двигателя в интернете полнопоэтому начни с изучения матчасти.

Система вентиляции картера двигателя 2111 автомобилей ВАЗ 2108, 2109, 21099 с впрыском топлива предназначена для эффективного удаления газов из его картера и дожигания их в камерах сгорания. В результате снижается выброс в атмосферу вредных веществ.

Устройство системы вентиляции картера двигателя 2111 (схема)

1. Картер двигателя.

3. Шланг от сапуна к патрубку клапанной крышки.

4. Маслоотделитель под клапанной крышкой.

5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.

6. Штуцер с жиклером на блоке дроссельной заслонки.

7. Толстый шланг от клапанной крышки к впускной трубе.

Порядок работы системы вентиляции двигателя 2111

— На холостом ходу, при закрытой дроссельной заслонке картерные газы под действием высокого разрежения засасываются через сапун, его шланг под клапанную крышку на маслоотделитель. Далее, под действием того же разрежения, через тонкий шланг от клапанной крышки на штуцер с жиклером в дроссельный узел, под дроссельную заслонку и далее в камеры сгорания (малая ветвь). Жиклер ограничивает количество картерных газов, поступающих на холостом ходу, так как может нарушиться нормальная работа на этом режиме.

— На рабочих и мощностных режимах, когда дроссельная заслонка приоткрыта и требуется более эффективная вентиляция картера, картерные газы поступают также через сапун, его шланг, на маслоотделитель под клапанной крышкой двигателя. И далее уже засасываются через толстый шланг от клапанной крышки во впускную трубу до дроссельного узла (большая ветвь). Через тонкий шланг картерные газы практически не идут, так как при открытой дроссельной заслонке разрежение за ней сильно падает.

Неисправности системы вентиляции картера двигателя 2111

— Основная и наиболее распространенная неисправность системы вентиляции – это засорение. Засорение системы вентиляции картера может привести к негативным последствиям в работе двигателя автомобиля. Засориться могут шланги или маслоотделитель или жиклер в дроссельном узле.

Последствия могут быть следующие:

— нарушение нормальной работы двигателя на холостом ходу (увеличение шагов регулятора холостого хода больше нормального – обороты растут);

— течь моторного масла из-под сальников двигателя (так как в картере создается избыточное давление);

— загрязнение маслом воздушного фильтра двигателя и соответственно падение мощности плюс повышение топливного аппетита;

— загрязнение самого двигателя смолистыми отложениями.

Если в ходе эксплуатации автомобиля LADA замечаете, что во время нагрузки (при работе кондиционера, включенном подогреве и т.д.) в пробке двигатель начинает работать неустойчиво (троит, плохо тянет и т.д.), возможно, причина кроется в системе вентиляции картера. В статье предлагается решить проблему путем установки клапана PCV от иномарки.

Монтаж устройства

Установка маслоотделителя картерных газов производится в зависимости от типа двигателя:

карбюратор;
инжектор.

В карбюраторных двигателях устройство монтируется непосредственно перед воздушным фильтром, который производит регулирование картерных газов. Если же это инжектор, устройство соединяется с впускным патрубком, расположенным близко от дроссельной заслонки и крышки блока цилиндров.

Теперь система готова к работе. Однако для ее качественного и продуктивного функционирования одного монтажа недостаточно, необходимо время от времени осматривать устройство и проводить регулярное техническое обслуживание. Для этого прибор нужно отсоединить от системы и хорошо промыть, полностью избавившись от остатков скопившегося масла. При этом не помешает обработка растворителем.

После процедуры ТО устройство маслоотделителя картерных газов ставится на свое место и может применяться для дальнейшей эксплуатации. Нет необходимости в частом осмотре и обслуживании, периодичность может составлять не реже одного раза в два месяца.

Как уже известно, утечка масла не только оказывает негативное влияние на эффективность работы двигателя, но и заметно снижает его ресурс. Самодельный прибор позволяет в какой-то степени устранить такую проблему. Однако ключевая роль отводится и самому смазочному материалу. Поэтому не стоит экономить на покупке, лучше приобретать только качественную продукцию. Никакой двигатель не станет мириться с дешевыми маслами, качество которых вызывает сомнения.

Читать дальше: Автомобильная антенна триада 55 turbo дальнобой отзывы

Маслоуловитель и фильтр картерных газов на ВАЗ 2110

Добрый день, Друзья! Хочу поделиться с вами опытом изготовления маслоуловителя и фильтра картерных газов своими руками, на примере автомобиля ВАЗ 21102 2000 года выпуска.

Для начала небольшое отступление, для тех кто не в курсе для чего нужна данная доработка.

Итак, для изготовления фильтра картерных газов нам понадобится:

— шланг, диаметром примерно схожий со шлангом системы отопления салона и длиной около 25-30 сантиметров;

— фильтр тонкой очистки топлива без отстойника для карбюраторных автомобилей,

— хомут на шланг

— пластиковый хомут на фильтр.

Теперь при выходе картерных газов масло будет оставаться внутри фильтра.

Поговорим про маслоуловитель, в отличие от фильтра картерных газов это более сложная система, но картерные газы будут продолжать идти во впускной трак как и предусмотрено заводом изготовителем, только уже очищенные.

Что нам потребуется: три пластиковых бутылки (1литр — 2шт., 0.5литра-1шт.), четыре металлических мочалки для мытья посуды, кусок поролона.

А теперь по порядку.

Берем две бутылки и режем одну ниже ребра другую выше, что бы половинки вставлялись друг в друга плотно. От маленькой бутылки отрезаем верхнюю часть горлышка с крышкой с отверстием под шланг, на который одеты металлические губки и сверху кольцо из поролона и опускаем на дно литровой бутылки. В верхнюю часть бутылки врезаем фланец для выходного шланга. Начинаем собирать как на фото. Вот таким образом мы делаем маслоуловитель и фильтр картерных газов на ваз

Ольга и Дмитрий из Нижнего Тагила

Как сделать маслоуловитель самому

Решил выложить свой маслоуловитель, а то по инету много непонятного

Показывают готовый вариант, а самое важное, что внутри как устроено нет. Более правильный вариант такой

Выхлопные газы должны снизу подниматься и полностью проходить через скребки. Можно купить готовые фирменные, но стоимость удивляет.

Еще выводят трубку на улицу, но неохота дышать газами когда машина прогревается, стоит в пробке или когда включаешь печку зимой.

Поставил в свой ВАЗ 2105, проехал км 100 и поставил на ремонт, нужно делать двигатель. Понятно что масло кидало в карбюратор до установки маслопомойки, теперь интересно будет с новым двигателем, как будет работать маслоуловитель.

Схему сам накидал.

сетка что бы скребки не падали вниз в эмульсию

скребки обычные нержавеющие

на выходе из маслоуловителя в трубку поставил ершик что бы точно в карбюратор ничего не попало.

Порядок работы

Для сборки вам не понадобится особых инструментов. Все необходимое имеется в каждом гараже. Производится работа в следующем порядке:

Разбирается бачок. Из него извлекается содержимое. Фильтр и 2 пружинки (большую и маленькую) можно отложить, они не понадобятся;
Внутрь корпуса вставляем трубку диаметром 14 мм, она должна опускаться до самого дна. Так газы будут проходить через всю банку без исключения;
Берем губки и, распушив, забиваем ими банку. После чего, ставим шайбу и шплинтуем, в итоге у нас получается такой своеобразный фильтр;
Берем сетку, которая стояла в бачке, и проделываем отверстие под трубку. После чего устанавливаем его на место;
Следующий этап делается по желанию. Можно покрасить банку в любой цвет (на усмотрение). Но, на рабочие качества это не повлияет;
Пока бачок подсыхает, имеет смысл очистить дроссельную заслонку от загрязнений, для этого можно воспользоваться любым доступным способом;
Производим установку под капот. К выводу с длиной трубкой подсоединяем шланг с сапуна, к основному крепим шланг, идущий на дроссель.

Сборочный процесс

Особенной сложности в сборке нет. Первым делом нужно поставить на один из концов муфты заглушку. В результате получится что-то вроде стакана, только не для чаепития. В ходе эксплуатации самой эффективной конструкции маслоотделителя картерных газов заглушку снимать не придется, а поэтому для лучшей надежности стоит уплотнить ее герметиком. Дальнейшим шагом будет укладка металлической губки на дно цилиндра. Только не нужно заполнять его полностью. В верхней части второй заглушки нужно просверлить два отверстия под заготовленные пластиковые патрубки. Края трубок следует обработать силиконовой смазкой и установить в подготовленные отверстия.

Если смотреть на внутреннюю сторону заглушки, один из патрубков должен быть на 1 сантиметр короче другого. Более длинный будет впускным. Теперь остается зафиксировать получившуюся крышку в резиновой прокладке. На этом все – автомобильный самодельный гаджет для улавливания картерных газов готов. Если у владельца имеется тонкий вкус, то можно изделие покрасить в нужный цвет и потом дать ему хорошо просохнуть. Только после этого можно переходить к дальнейшей установке.
