Снятие впускного коллектора.

В погоне за мощностью некоторые автовладельцы идут даже на такой радикальный шаг, как удаление коллектора впуска и замена его на т.н., «дудки», подогнанные под высокие обороты двигателя. Это дает возможность:

  • значительно увеличить объем приходящего в двигатель воздуха;
  • снизить частоту холостых оборотов;
  • сделать работу атмосферного двигателя стабильнее на низких и средних оборотах.

Хорошо заметны улучшения в движении на высоких оборотах, особенно когда в рамках тюнинга двигателя было установлено несколько дроссельных заслонок (так машина гораздо чётче реагирует на работу педалью акселератора). Но эти манипуляции приведут к ощутимому росту потребления топлива и снизят ресурс двигателя.

Центробежный маятник

Описанные выше особенности малообъемных ДВС побудили конструкторов к разработке устройства двухмассового маховика с центробежным маятником. Принцип работы маятника основан на создании противоколебаний, сглаживающих неравномерность вращения коленчатого вала на низких оборотах.

Как и в случае простейшего двухмассового маховика, первичная вращающаяся масса связана с КВ, а вторичная – единое целое с трансмиссией. Вот только в DMF с центробежным маятником со стороны вторичной вращающейся массы установлены грузы, которые при снижении оборотов двигателя совершают колебательные движения. Поскольку на низких оборотах действие центробежной силы снижается, грузы маятника могут раскачиваться сильнее. По мере увеличения скорости вращения КВ и ведущего диска, действие центробежной силы увеличивается, а амплитуда колебаний грузов уменьшается.

Маятник, работая в паре с дугообразными пружинами, практически полностью исключает вибрацию двигателя на холостом ходу и в зоне низких оборотов.

На автомобилях Volkswagen в зависимости от модели двигателя и коробки передач встречаются 2 вида устройства DMF с центробежным маятником:

  • производства Luk. Имеет 4 плавающих грузов, установленных непосредственно на фланце;
  • DMF производства ZF. Шесть плавающих грузов, расположенных между фланцем и вторичной вращающейся шестерней.

Чип-тюнинг

Форсировать современный двигатель можно и программными методами. Чип-тюнинг – модификация параметров программы электронного блока управления двигателя с целью получения требуемых результатов. Его применяют и как самостоятельный способ форсажа двигателя, и как часть комплексных мероприятий по тюнингу.

Процедура чип-тюнинга двигателя:

Автопроизводители «зашивают» в ЭБУ двигателя определенный набор параметров и директив, часто различающихся даже на одной модели автомобиля в зависимости от региона продаж. Так, чаще всего вносятся поправки в угол опережения зажигания, чтобы уменьшить нагрузку на трансмиссию и добиться других целей. В результате сгорание топлива может стать неэффективным, двигатель «задумывается» при разгоне, наблюдаются провалы мощности и высокий расход дорогостоящего топлива.

Еще один важный нюанс – некоторые автоконцерны могут сознательно программно дефорсировать двигатель для снижения цены и достижения иных технических или маркетинговых целей, хотя технически двигатель сохраняет способность выдать больше «лошадок».

Правильный чип-тюнинг позволяет устранить эти недочеты (включая дефорсирование двигателя), сделать машину быстрее, динамичнее, мощнее и экономичнее. Плюс такой «электронной» модернизации – хорошие результаты на фоне отсутствия вмешательства в аппаратную часть двигателя, что может помочь сохранить гарантию на мотор (хотя многие дилерские сервис-центры отказывают в гарантийном обслуживании, если обнаруживают факт чип-тюнинга).

Менять прошивку ЭБУ понадобится и при изменении технической конфигурации двигателя, чтобы управляющая программа корректно работала с новыми деталями, и двигатель выдавал нужные результаты. «Отдельный» чип-тюнинг показывает очень хорошие результаты на спортивных автомобилях и форсированных «с завода» ТС, где изначально стоят усиленные детали. На обычном слабосильном двигателе чип-тюнинг без масштабных вмешательств в техническую часть не покажет высоких результатов.

Установка кованых поршней и облегченного маховика

Облегченный маховик:

Данные модификации часто включают в список манипуляций для комплексного тюнинга двигателя с целью повышения мощности. Легкий маховик проще раскрутить, двигатель тратит на это меньше сил, а максимальные обороты двигателя достигаются гораздо быстрее. Одной этой операцией можно получить до 4 процентов прироста мощности двигателя.

Поменять маховик двигателя можно и в сервисе, и самостоятельно, стоимость запчасти, как правило, не очень велика.

Кованые поршни двигателя также легче, если сравнивать с обычными. Как следствие, меньше энергозатрат на «хождение» их в цилиндрах, и больше снимаемая с двигателя мощность. Эта модификация, вместе с легким маховиком, тюнингом впуска-выпуска и другими изменениями двигателя, часто ставится любителями высоких скоростей. Кроме всего прочего, кованые поршни способны выдерживать большие температуры и медленнее изнашиваются.

Особенности устройства и принцип работы

Несмотря на достаточно важную роль, который выполняет маховик ДВС в работе всего автомобиля, его конструкция достаточно простая. Устройство представляет собой диск, диаметр которого составляет около 30-40 сантиметров. Размер уже зависит от конкретного мотора и его конструктивных особенностей. Край диска дополнен специальными зубцами. Именно за счёт этих зубцов происходит зацепление маховика с валом автомобильного стартера. Это позволят раскрутить коленчатый вал силовой установки в момент, когда происходит запуск двигателя, и машина начинает движение. Чтобы разобраться в принципе работы автомобильного маховика, установленного на двигателе, достаточно вспомнить обычную игрушечную юлу, которая была практически у каждого в детстве. Юлу раскручивали рукой, а маховик крутится за счёт работы коленвала. Когда юла раскручена, она может некоторое время вращаться самостоятельно, то есть прикладывать дополнительное усилие нет необходимости. В этом и проявляется принцип накопления энергии. Но если юла расходует эту энергию просто так, впустую, то автомобильные маховики передают её обратно, помогая раскручивать уже сам коленвал.

При запуске мотора вращение маховика создаётся стартером, что позволяет получить стартовую скорость и набрать инерцию. Далее поршень как бы зависает в положении верхней мёртвой точки, из-за чего коленвал вращаться уже не может. Но поскольку маховик накопил инерцию, он передаёт её на вал, и тот прокручивается, преодолевая мёртвую точку, а далее следует к новому циклу сжатия и воспламенения. Цикл постоянно повторяется, потому маховик успевает накопить энергию и обеспечить вращение валу. Параллельно с этим специальный датчик постоянно следит за тем, в каком положении находится вал и поршни на нём. Датчик передаёт полученную информацию на электронный блок управления, что позволяет вовремя подавать зажигание в нужные камеры сгорания.

Назначение тюнинга двигателя

Необходимость облегчить маховик возникает по следующим причинам:

  • из 720 градусов рабочего хода коленвала маховик необходим на отрезке вывода кривошипно-шатунного механизма из верхней мертвой точки максимум в 50 градусов;
  • все остальное время энергия ДВС расходуется на раскручивание этой массивной детали для аккумулирования ею кинематической энергии;
  • если на холостых и малых оборотах маховик стабилизирует перемещение транспортного средства, то на высоких оборотах он снижает динамику движения.

Например, в мощных ДВС стоят тяжелые валы, инерции которых в принципе достаточно, чтобы «сдернуть» КШМ из ВМТ, даже без участия маховика.

Однако после замены без балансировки коленвала в сборе и регулировки механизма газораспределения можно получить противоположный эффект – нагрузить двигатель в обычных режимах, что приведет к выработке КШМ, коленвала, сцепления и прочих взаимосвязанных узлов машины.

Без углубления в теорию механики и динамики можно примерно вычислить эффект от снижения массы маховика, например на 1,5 кг для машины весом 0,9 т со стандартным двигателем (обороты 3000 – 6000) для разгона до 150 км/ч:

  • момент инерции снижается только в случае удаления металла с участков маховика возле его наружного радиуса, то есть зубчатого венца;
  • для разгона до указанной скорости последовательно включаются I – IV передачи по порядку при эксплуатации четырехступенчатой коробки КПП;
  • переключение I/II происходит на 3 – 6 тысячах оборотов, II/III на 4,5 – 6,5 тысячах, III/IV при вращении 4,5 – 5,1 тысяч об/мин;
  • угловая скорость на 3000 об/мин составит 314 с-1, 4500 об/мин – 471 с-1, 5100 об/мин – 534 с-1 и 6500 об/мин – 681 с-1 ;
  • разница кинетической энергии для вращения лишних 1,5 кг стали составит 1,44 кДж при 3000 оборотах, 3,26 кДж при 4500 оборотах, 4,2 кДж при 5100 оборотах и 6,8 кДж при 6500 оборотах.

В сумме облегченный маховик сэкономит 16 кДж кинематической энергии, то есть 2% с небольшим. Для спортивных машин и ДВС с высокими рабочими оборотами эффект значительно выше.

Безопасность

Вопрос о безопасности установки облегченного маховика возникает из-за того, что снижение массы подразумевает ослабление прочности его конструкции. Просто так взять переделать обычный маховик в облегченный не получится, для этого необходимо спецоборудование, а также понимание того что делаешь, проще говоря, в домашних условиях изготовить облегченный маховик невозможно. Большие сквозные отверстия в перегородках — неприемлемо, т. к. это приведет к возрастанию инерционных нагрузок на таких перегородках. Намного лучше себя зарекомендовала конструкция с множеством отверстий небольшого диаметра, это усложняет процесс изготовления и ведет к удорожанию детали, однако при этом существенно увеличивается надежность конструкции на высоких оборотах.

Второй важный момент — правильная балансировка маховика. Облегчение это только полдела, дисбаланс на высоких оборотах чреват серьезными последствиями, вплоть до разрушения маховика или деталей двигателя.

Не все маховики одинаковы

Развитие технологий и прогресс инженерной мысли не обошли стороной и классический маховик.

Конструкторы, в попытках найти эффективные методы гашения паразитных колебаний двигателя, создали более сложную интерпретацию этого узла, которая начала попадать под капоты серийных авто в конце 80-х годов ХХ столетия.

Итак, на сегодняшний день можно встретить такие разновидности данного элемента:

  • сплошной (классический диск, наиболее широко используемый в автомобилестроении, именно о нём шла речь на протяжении всего нашего рассказа);
  • двухмассовый (демпферный);
  • облегчённый.

Сплошной маховик

О первой, самой распространённой конструкции мы уже говорили, поэтому перейдём сразу ко второй – наиболее интересной с точки зрении инженерии.

Двухмассовый маховик

Двухмассовый маховик – это, грубо говоря, два металлических диска, соединённые между собой специальной пружинной системой.

На такое ухищрение конструкторы пошли ради того, чтобы обезопасить трансмиссию от резких перегрузок, максимально избавится от вибраций коленвала и двигателя, повысить удобство при переключении передач и прочих приятностей.

Но, как всегда, есть и обратная сторона медали – двухмассовая схема сама по себе подвержена повышенному износу, а особенно её пружинная система.

Облегченный маховик

Облегченные варианты маховика уменьшают, естественно, механические потери, двигатель быстрее набирает максимальные обороты. Тратится меньше энергии для раскручивания, что дает небольшую экономию топлива, примерно 2 — 3 %!, не более.

При этих плюсах, все же теряется прочность маховика. Ему требуется дополнительна, совместная с коленвалом и передним шкивом, балансировка. Так же, стоимость заводских облегченных маховиков выше.

Ну вот, дорогие наши читатели, и подошёл к концу очередной рассказ о деталях и узлах, составляющих основу наших автомобилей.

Следите за дальнейшими публикациями.

Тэги

двигатель

Облегченный маховик

Принцип прост, так «народные тюнеры» (да и некоторые компании), просто убирают «лишний» вес. Например, из «нашего» маховика на ВАЗ, исключают примерно 3,5 килограмма из 7,5 возможных! То есть его вес составляет – 4 килограмма, а это существенно! Справедливости ради стоит отметить что, сейчас существует множество разновидностей таких элементов, то есть убирают различные веса от 1,5 до 3,5 кг. Различные «тюнеры» объясняют это по-разному, но суть остается одной – «облегчение»!

Вы можете задать справедливый вопрос – а почему же не могут вообще сделать весом в 1 или 1,5 кг, вместо скажем 7,5? Справедливый вопрос, но ответ очевиден – такой легкий вариант будет крайне не стабильным, если выражаться простым языком — то его просто сломает.

Поэтому должен оставаться задел прочности, который позволит этой детали, работать в стандартном режиме! Вот мы и подошли к плюсам и минусам, давайте разберем подробнее.

Плюсы

Постараемся понять — что может дать такой облегченный тип строения при работе двигателя.

  • Меньший вес, а значит нужно меньше тратить энергии для раскрутки, что положительно сказывается на расходе топлива. Если не вдаваться в долгие рассуждения, то экономия составляет примерно 2 – 3 %, но не больше.
  • Уменьшаются механические потери.
  • Раскрутить его легче, а значит, повышается «отдача от двигателя», у него меньше инерция.
  • Двигатель быстрее выходит на максимальные обороты.
  • Работа на «высоких» оборотах улучшается.

Это действительно присутствует, если рассчитать силу инерции, а также центробежную силу и сравнить ее со стандартным маховиком — то становится понятно, что облегченная модель, требует меньше механических и силовых затрат на свою работу. А это как я уже написал сверху – экономия топлива, быстрая раскрутка и лучшая работа на «верхах». Ведь именно на высоких оборотах стандартный вариант, начинает испытывать излишние нагрузки центробежной и инерционной сил.

Минусы

Куда же без них. Для начала нужно отметить такой аспект, облегченный маховик, требует правильной настройки и остальных конфигураций двигателя. А это значит, что мало поставить его одного, нужно также облегчать и коленчатый вал, правильно настраивать центровку корзины сцепления т.д. То есть – целый комплекс мер, тогда эффект будет более значимым и заметным. Пробежимся по основным минусам.

  • Прочность конструкции ниже.
  • На низких оборотах, при малых скоростях, эффект практически не заметен.
  • Требуется дополнительная балансировка с колен.валом и шкивом ремня генератора
  • Хуже проводит тепло, в зимнее время трансмиссия будет прогреваться дольше на «холостых».
  • Ну и стоит дороже обычного, если брать каких-либо именитых производителей, а не сделанный своими руками.

Получается, если берете для автомобиля со стандартной (небыстрой) манерой езды (до 3000 об.) – эффект будет минимальным. Если берете для «прокаченного» автомобиля, который работает на оборотах за 4500 (особенно для турбированных двигателей), то эффект действительно будет.

Пружина, резина, конденсатор…

Во всем мире вряд ли найдется человек, который посвятил себя разработке маховичных накопителей энергии в большей мере, чем Нурбей Гулиа. Ведь делом своей жизни изобретатель начал заниматься в 15 лет. Тогда советский школьник Нурбей решил изобрести «энергетическую капсулу» — так он назвал накопитель энергии, который должен был стать столь же энергоемким, как бак с бензином, но при этом копить в себе абсолютно безвредную для человека энергию. Первым делом любознательный школьник опробовал аккумуляторы различных типов. Одним из самых безнадежных вариантов оказался пружинный накопитель. Чтобы обычный легковой автомобиль проехал с таким аккумулятором 100 км пути, последний должен был весить 50 т.

От маховиков к супермаховикам В качестве накопителей энергии маховики применяют уже несколько столетий, однако качественный скачок в области их энергоемкости произошел только в 1960-е году, когда были созданы первые супермаховики. 1. Супермаховик в работе Супермаховик выглядит, как обычный, но внешняя его часть свита из прочной стальной ленты. Витки ленты обычно склеены между собой. 2. Супермаховик после разрыва Если разрыв обычного маховика разрушителен, то в случае супермаховика лента прижимается к корпусу и автоматически затормаживает накопитель — все совершенно безопасно.

Резиновый аккумулятор показался куда перспективней: накопитель с зарядом на 100 км мог весить «всего» 900 кг. Заинтересовавшись, Нурбей даже разработал резиноаккумулятор инновационной конструкции для привода детской коляски. Один из прохожих, очарованный самоходной коляской, посоветовал разработчику подать заявку в Комитет по изобретениям и даже помог ее составить. Так Гулиа получил первое авторское свидетельство на изобретение.

Вскоре резину сменил сжатый воздух. И опять Нурбей разработал инновационное устройство — относительно компактный гидрогазовый аккумулятор. Однако, как выяснилось в ходе работы над ним, при использовании сжатого газа энергетический «потолок» был невысок. Но изобретатель не сдался: вскоре им был построен пневмокар с подогревом воздуха горелками. Эта машина получила высокую оценку у его друзей, но по своим возможностям была еще далека от того, чтобы конкурировать с автомобилем.

Маховики на транспорте можно использовать как в качестве аккумуляторов энергии, так и в виде гироскопов. На фотографии изображен маховичный концепт-кар Ford Gyron (1961), а впервые гиро-кар был построен в 1914 году русским инженером Петром Шиловским.

Вопрос взаимозаменяемости

Когда маховик выходит из строя, автомобилистам требуется поменять его на новый. При этом закономерно и часто возникает вопрос относительно того, можно ли одномассовый тип конструкции заменить на двухмассовый. Им интересно, что произойдёт, если поменять детали таким вот образом, и не будет ли это опасно для двигателя

Важно понимать, найдётся ли место двум разным маховикам на одном двигателе внутреннего сгорания, и насколько реальная их взаимозаменяемость. Никто не станет спорить с тем фактом, что одномассовые устройства значительно дешевле двухмассовых или демпферных

Потому владельцы автомобилей, на двигателях которых устанавливаются двухкомпонентные маховики, при их поломке должны выложить солидную сумму на приобретение детали. Чтобы сэкономить, некоторые размышляют относительно возможности поставить на место демпферного (двухмассового) маховика обычный цельнометаллический элемент. В отношении вопроса взаимозаменяемости нужно учитывать несколько очень важных моментов.

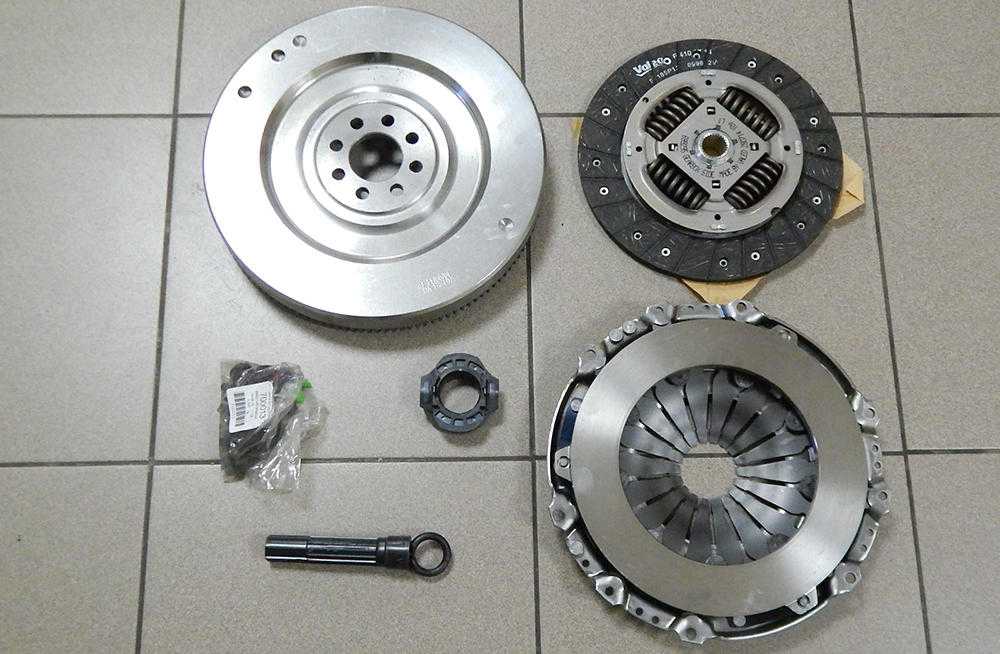

  1. Если установить одномассовый цельнометаллический маховик на место двухмассового в двигателе, то снизится показатель комфорта при эксплуатации. Но это не всё. Также будет снижаться ресурс ШРУСов, коробки переключения передач, редуктора, как и всего автомобильного мотора в целом.
  2. Если на место традиционного цельнометаллического маховика поставить облегчённый тип конструкции, то потеря в комфорте будет ощущаться в намного меньшей степени. Но чтобы всё работало хорошо, придётся перенастроить весь двигатель под изменённый эксплуатационный режим работы силовой установки.
  3. При замене традиционного одномассового элемента на демпферный требуется обязательно установить новый комплект автомобильного сцепления, а также специально его отрегулировать. Если этого не сделать, то будет плохо включаться вторая передача и возникнут проблемы с включением задней передачи.

Насколько рационально менять один маховик на другой, вопрос крайне спорный. Замена возможна, то есть детали можно считать взаимозаменяемыми. Но дополнительно приходится проводить ряд мероприятий, менять некоторые компоненты, проводить настройки и жертвовать некоторыми моментами комфорта. Финансово это всё равно не получается дешевле переходить с двухкомпонентного маховика на цельнометаллический, либо наоборот.

Классический одномассовый вариант конструкции отлично подходит двигателям внутреннего сгорания, поскольку он обладает простой конструкцией и большим запасом эксплуатационной надёжности. Двухмассовые пока не так распространены, потому их использовать нужно лишь на тех автомобилях, под которые они были разработаны. Облегчённые элементы являются сугубо прерогативой спортивных автомобилей или машин, которые подвергаются серьёзному техническому тюнингу. Это не такое частое явление, поскольку поменять характеристики мотора можно многими другими методами, достигая высокого уровня отдачи.

От теории к практике

Итак, основные принципы мы выяснили. Попробуем теперь выбрать схему, по которой можно форсировать двигатель. Очевидно, первое, что надо решить, – насколько необходимо увеличить объем цилиндров. Если поставлена цель – достичь
максимального эффекта при форсировании, то объемом пренебрегать нельзя, даже если в нашем распоряжении не так много возможностей: повышение мощности и момента прямо пропорционально объему цилиндров. Следующее по значимости – это фазы газораспределения.

Необходимо сделать выбор: “строим” ли мы “скоростной” двигатель, который будет “раскручиваться” на высоких оборотах, или “моментный”, для работы на средних оборотах. Это, без сомнения, зависит от темперамента водителя и стиля езды. На этом этапе предстоит выбор распределительного вала для нашего мотора – именно параметры вала определяют характер изменения момента и мощности по частоте вращения коленвала. Все тюнинговые распредвалы можно условно разделить
на две группы: низовые и верховые. Исходя из названия, первые увеличивают момент в области низких оборотов двигателя, а вторые – в области высоких. Достигается это изменением высоты подъема и профиля кулачков, а также фазами открытия/закрытия
клапанов.

Низовые валы имеют небольшую высоту подъема и отсутствие зоны перекрытия клапанов, что предотвращает выбрасывание рабочей смеси обратно во впуск на низких оборотах. Уменьшение высоты подъема влечет за собой неизбежную потерю наполнения на высоких оборотах, что приводит к уменьшению макимальной мощности двигателя

Однако это не столь важно, так как основная область их применения – езда по городу. Основное достоинство таких валов – повышение крутящего момента на низах, что позволяет заметно быстрее ускоряться со светофора и лишний раз не включать пониженную передачу

Верховые валы, напротив, имеют широкие фазы, высокие подъемы и довольно большую зону перекрытия клапанов. Это позволяет увеличить наполнение на верхах, как по причине увеличения проходного сечения в зоне клапана, так и за счет использования эффекта инерционного наддува. При этом почти всегда повышается мощность двигателя, а пик крутящего момента смещается в зону более высоких оборотов. Широкие фазы приводят к обратному выталкиванию смеси во впускной коллектор на низких частотах вращения, что вызывает снижение наполнения и провал на низах. Чем более “верховой” распредвал – тем сильнее этот эффект.

Разрезная шестерня

Рекомендуется также и установка так называемой разрезной шестерни – шкива Вернера, который позволяет, не меняя
натяжения ремня, смещать фазы газораспределения, то есть моменты открывания и закрывания впускных и выпускных клапанов с высокой точностью, в то время как стандартная шестерня позволяет делать это с точностью в один зуб, чего недостаточно для получения хорошего результата.

Затем все узлы и детали двигателя “настраиваются” на объем двигателя, но главное, на соответствие выбранному распределительному валу. Другими словами, весь клапанный механизм, каналы впуска и выпуска, цилиндропоршневая группа – все “подстраивается” под характеристики распределительного вала. Какой бы мотор ни получился в результате – это будет уже новый, другой мотор. И им надо по-другому управлять. То есть по-иному, но точно регулировать состав топливно-воздушной смеси и угол опережения зажигания. Поэтому следующий этап работы – настройка системы управления двигателем (чип-тюнинг). Без этого новый двигатель не только не “выдаст” всех своих возможностей, но может проиграть своему стандартному аналогу. Особенно это касается двигателей с электронными системами впрыска топлива. (Подробнее о чип-тюнинге).

Кроме того, настройка мотора неизбежно повлечет за собой целый ряд мероприятий, таких, как работа с трансмиссией, с подвеской, с тормозами. Теоретически, да и практически, мощность двигателя можно увеличить весьма существенно, но вопрос в разумности этого мероприятия, т.к. рано или поздно сам автомобиль конструктивно перестанет соответствовать своему силовому агрегату. Есть некий предел, который ограничивает развесовка автомобиля, коэффициент сцепления его шин с дорогой. Смысла “накрутить” двигатель и в результате попросту палить сцепление, жечь резину и крошить ШРУСы – просто нет.

Турбореактивный двигатель своими руками

Мало кто знает о том, что турбореактивный двигатель можно собрать собственными руками самостоятельно. Принцип работы такого устройства заключается в проталкивании огромного количества воздуха за короткий промежуток времени, любой подобный двигатель а если быть совсем точным — турбина, основывается на законе Ньютона. Внутри каждого подобного экземпляра находится как правило компрессор и отсек сгорания топлива который нужен для того чтобы разогреть входящий поток воздуха начиная от 1500 и до 2000 градусов, зависит от конкретной модели двигателя. Для того чтобы конструкция не расплавилась используется специальный тип металла который выдерживает подобные температуры.

Топливо по каналам проходит в отсек предназначенный для сгорания топлива, где по специальным отверстиям подается в сам двигатель тем самым совершая впрыск топлива. В этом отсеке двигателя после того как воздух нагрелся до 1500 градусов он поступает дальше в выходной вал который визуально напоминает из себя совокупность нескольких вентиляторов соединенных последовательно друг за другом разного диаметра. Проходя через них воздух охлаждается прежде чем будет выброшен из турбины.

Самое интересное в этом, что турбореактивный двигатель можно собрать на базе обычной турбины от автомобиля, диапазон наддува которой начинается от 2.5 бар. Взяв более менее большую турбину от авто можно собрать турбореактивный двигатель своими руками. Для этого вам потребуется лишь знания проектирования турбореактивного двигателя, чертежи которого можно найти в свободном доступе. Работы которые предстоит проделать прежде чем у вас получится нечто похожее на настоящий реактивный двигатель можно разделить на несколько частей. Самое первое что придется сделать это отломать лопасти которые есть в обычной турбине и придать им нужную форму, потому как поток воздуха в реактивной турбине намного больше нежели в турбине автомобиля. Далее придется вручную сделать камеру сгорания для впрыска топлива по каналам. Модернизированные лопасти которые ранее были демонтированы нужно будет вставить в отсек для сгорания топлива.

По итогу всех действий у вас должно получится что-то похожее на это

По большому счету подобные манипуляции будут занимать основное время на проектирование частей турбины в нужном масштабе, это самое сложное с чем предстоит столкнутся. Все остальное сводится к тому чтобы подогнать нужные детали и совместить их между собой. Подробные чертежи есть в свободном доступе и при должных знаниях можно сделать реактивную турбину своими руками взяв обычную турбину от автомобиля. Это особенно актуально если учесть то, что найти хорошую турбину в свободной продаже за доступную цену практический не представляется возможным. Реактивный двигатель сделанный своими руками на базе турбины от авто может выдавать тягу до 9кг при хорошей качественной сборке.

На подобных двигателях летают беспилотники которые имеют вес порядка 60кг и более. Так-же подобный двигатель способен разогнать обычную машину до скорости 90-100км\ч а иногда и 130км\ч зависит от конкретной сборки и конкретной машины. Путем не сложных манипуляций такой двигатель на реактивной тяге можно доработать на повышение количества проталкиваемого воздуха тем самым увеличив мощность в несколько раз.

Источник

Итог

Выше были подробно описаны как положительные, так и отрицательные стороны выбора в пользу облегченного маховика. В заключение хочется отметить, что выбор лучше останавливать на маховиках, выполненных из сплавов алюминия, поскольку снижение веса достигается не облегчение конструкции, что приводит к снижению прочности, а использованием более легких материалов.

Если же вы желаете остановить выбор на стальных моделях, то стоит обращать внимание на место облегчение, которое должно располагаться максимально близко к краю детали. Центр при этом должен оставаться максимально укрепленным
