Что дает разрезная шестерня распредвала

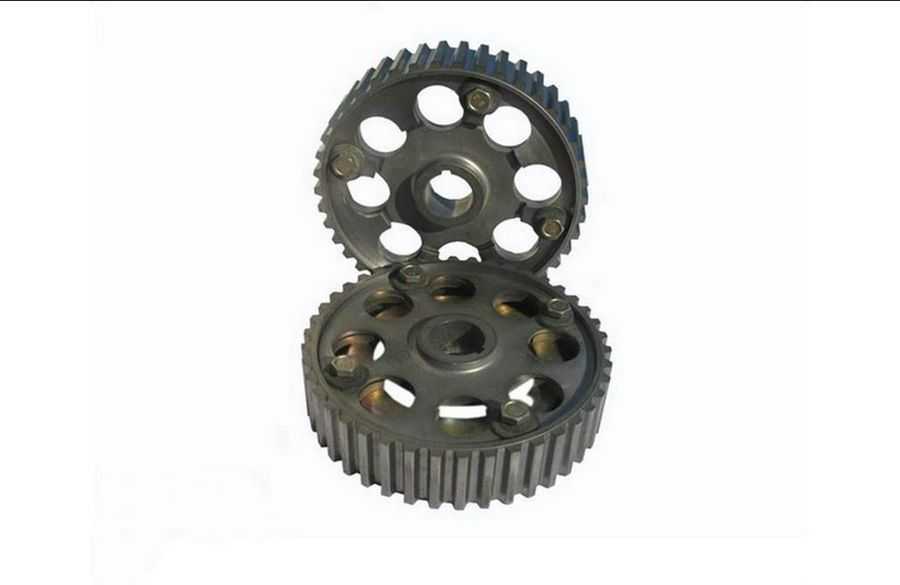

Роль разрезной шестерни в конструкции распредвала двигателя

Lada 2101 Logbook Ремонт главного и рабочего цилиндров сцепления ВАЗ 21011

Сама шестерня распредвала предназначена для передачи вращающего момента с коленчатого вала двигателя на распределительный вал ГРМ посредством ременной или зубчатой передачи.

Такая шестерня выполняется из металла и не имеет подвижных частей, так как сама является ею. Разрезная же шестерня выполняется из двух частей, которые могут перемещаться относительно друг друга. Она позволяет менять положение распределительного вала, не затрагивая при этом, натяжение ремня или цепи ГРМ, то есть оставляет не подвижными все остальные части.

Чтобы понять назначение такой шестерни, необходимо вспомнить, какие факторы влияют на мощность работы любого мотора. Под этими факторами понимаются: сечение и длина специальных каналов, по которым осуществляется подача топлива и выпуск отработавших газов, а также фазы газораспределения. Ими называют те момента времени, при которых клапана находятся в открытом или закрытом состоянии. Для облегчения восприятия данного определения составляется специальная круговая диаграмма, на которой изображаются эти фазы относительно коленчатого вала.

Итак, разрезная шестерня устанавливается в двух случаях:

При проектировании деталей двигателя не учитываются погрешности оборудования, выполняющего их изготовление. Дело в том, что размеры конечной детали могут отличаться от исходного чертежа. Такой деталью является шестерня распредвала. Дело в том, что она смещает фазы газораспределения на допустимую погрешность, равную, примерно, 10 %. Однако данные отклонения влияют на эффективность работы мотора и в большинстве случаев снижают номинальную мощность. Это объясняет то, что многие двигатели, выпущенные одним и тем же заводом, могут иметь различные характеристики.

Разрезная шестерня позволяет изменить фазы газораспределения и свести такую погрешность к минимуму, а значит, увеличить эффективность работы мотора, подняв его мощность.

Установка спортивного распредвала уже предполагает стремительное улучшение работы двигателя на различных оборотах, так как он имеет особую конструкцию, влияющую на периоды открытия и закрытия клапанов. Комбинация такого распредвала с разрезной шестерней позволяет увеличить мощность мотора еще на три процента.

Шестерня — распределительный вал

Lada 2107 DRFT Logbook Заварка дифференциала

Шестерни распределительного вала по толщине зуба при изготовлении сортируют на три группы. На заводе двигатели укомплектовывают шестернями с метками Н и С, в запасные части идут шестерни с метками С и В.  

Проверка клапанов на герметичность.

Шестерня распределительного вала должна быть напрессована на шейку вала до упора в распорное кольцо. Гайка крепления шестерни после затяжки стопорится замочной шайбой. Края шайбы отгибаются на грани гайки. Замочное кольцо упорной шайбы привода регулятора числа оборотов должно плотно сидеть в канавке гайки.  

Шестерня распределительного вала находится в зацеплении с тестер ней вала привода вентилятора и связана болтами с шестерней, которая находится в зацеплении с ведомой шестерней топливного насоса высокого давления. Одновременно от шестерни коленчатого вала через промежуточную шестерню передается вращение на шестерню масляного насоса.  

Шестерня распределительного вала имеет в 2 раза больше зубьев, чем шестерня коленчатого вала, поэтому распределительный вал вращается в 2 раза медленнее, чем коленчатый. Замедленное вращение распределительного вала необходимо для того, чтобы клапаны открывались 1 раз за два оборота коленчатого вала, в течение которых протекает рабочий цикл четырехтактного двигателя.  

Шестерни распределительного вала фиксируются на переднем конце вала шпонкой ( А-01, Д-50, Д-240, ЯМЗ-240Н) или установочными штифтами ( СМД-14, СМД-60) и крепятся болтом. Размещаются все шестерни в специальном картере, закрытом крышкой.  

Фильтр грубой очистки топлива.

Болт 16, крепящий шестерню распределительного вала, используется как поводок для привода счетчика моточасов.  

Прерыватель-распределитель приводится в действие от шестерни распределительного вала.  

На новых моделях двигателей ЗИЛ-130 шестерня распределительного вала сделана из чугуна.  

Распределитель приводится во вращение от шестерни распределительного вала.  

Вал распределителя приводится во вращение от шестерни распределительного вала.  

Вентилятор двигателя ЯАЗ-204.

Вентилятор приводится во вращение шестерней 7 от шестерни распределительного вала. Упругая муфта 2 вентилятора, состоящая из двух стальных дисков, к которым привулканизирован слой резины, предохраняет лопасти и привод вентилятора от поломок. Эти поломки могут иметь место при действии ударных нагрузок, возникающих при резком изменении числа оборотов двигателя.  

На некоторых двигателях регулятор конструктивно связывается с шестерней распределительного вала, причем последняя заменяет крестовину чувствительного элемента ( фиг. Такая компоновка, весьма компактная при условии близкого расположения распределительного вала и топливного насоса, имеет определенный недостаток, связанный с невозможностью испытания и наладки регулятора без двигателя.  

Методика настройки разрезной шестерни

Конечно же, вам понятно, что в рамках одной темы невозможно описать методики настройки разрезной шестерни распредвала на все типы двигателей. Но, принцип будет предельно понятен. Представим вам методику настройки разрезной шестерни на двигателе ВАЗ 2108 — 2110 8V.

• на подвижной и неподвижной частях разрезной шестерни ставим метку, сравнивая её со стандартным шкивом распредвала;
• производим монтаж шестерни на распредвал, надеваем ремень ГРМ. Далее проверка совпадения меток: на шкиве и задней крышке ремня, на маховике, чтобы она находилась против среднего деления шкалы;
• контроль впускного и выпускного клапанов 4-го цилиндра по перекрытию. Оба клапана должны быть открыты на равную величину. Если этого нет, то нужно ослабить болты и повернуть распредвал, относительно внешней части шестерни, получая нулевое положение распредвала.

Дополнительная коррекция:

Для нижних и средних оборотов – поворачивать распредвал, относительно коленчатого вала по ходу вращения. Этим мы увеличиваем угол открытия впускного клапана, уменьшая угол газодинамического наддува.

Для высоких оборотов – поворачиваем распредвал, относительно коленчатого вала против хода вращения. Этим мы увеличиваем угол газодинамического наддува, и соответственно, мощность.

Важно! Корректируя фазы газораспределения, нужно не забывать после вращения распредвала, выставлять начальный угол опережения зажигания. Читать дальше: Колеса кз продажа бу тракторов мтз

Читать дальше: Колеса кз продажа бу тракторов мтз

Удачи вам при регулировке разрезной шестерни.

Наверняка каждый второй водитель задумывался об улучшении работы двигателя своего автомобиля. Одни устанавливают турбокомпрессоры, другие занимаются расточкой коленвала. Способов тюнинга в настоящий момент существует достаточно много. Не исключением является и установка спортивного распредвала на головку блока цилиндров

Однако данное мероприятие, чаще всего сопровождается установкой еще одной не менее важной детали – это разрезная шестерня распредвала. Сегодня вы узнаете, что это такое, для чего применяется и как ее правильно установить и отрегулировать

Разрезная шестерня распредвала: для чего нужна? » АвтоНоватор

Какую шестерню ГРМ выбрать на Вектру и как определить ее износ?

Для высоких оборотов — поворачиваем распредвал, относительно коленчатого вала против хода вращения. Этим мы увеличиваем угол открытия впускного клапана, уменьшая угол газодинамического наддува. То есть, разрезная шестерня распредвала позволяет добиться установки наиболее эффективных фаз газораспределения, тем самым достичь оптимальных параметров двигателя.

Следует отметить, что при управлении клапанами с помощью одного распредвала можно вести речь о эффективной настройке ФГР или только для впускных что мы с вами только что проделали или для выпускных клапанов. Монтаж разрезанной шестерни рекомендуется по 2 причинам: Если требуемого перекрытия нет, то ослабляем наружные болты шестерни и поворачиваем распредвал относительно внешней части шестерни, выставляя его.

Проверяем совпадение установочных меток на шкиве распределительного вала и задней крышки ремня, а также находится ли метка на маховике в люке картера сцепления против среднего деления шкалы.

Причем шаг настройки калибруется на десятые доли градуса. ФГР обычно изображают в виде круговых диаграмм. Впускной клапан начинает открываться до достижения поршнем ВМТ, пока еще идет такт выпуска и поршень движется вверх, вытесняя из камеры сгорания отработавшие газы.

Монтаж разрезанной шестерни рекомендуется по 2 причинам: При крупносерийном производстве двигателей отклонения размеров деталей от заданных чертежей неизбежны. Для компенсации такой погрешности в нашей лаборатории практикуется установка разрезанной шестерни, позволяющей изменить положение ее зубчатого венца относительно ступицы с шагом 0, в отличии от заводской сплошной шестерни, которая фиксируется только в одном положении и отойти от него можно лишь на зуб вперед или назад с шагом 17o по коленвалу.

Как следствие — заметная потеря в мощности и моменте вместо предполагаемой прибавки. Установка такого вала со стандартной шестерней дает прибавку по мощности и моменту.

Необходимо совместить точку мах перекрытия клапанов с ВМТ. Для этого распредвал поворачивается на 8o рис 2. Необходимо также учитывать, что слишком раннее открытие впускных клапанов при работе на малых и средних оборотах, ухудшает наполнение цилиндров — выхлопные газы проникают во впускной коллектор и сильно обедняют свежую смесь.

То есть, разрезная шестерня распредвала позволяет добиться установки наиболее эффективных фаз газораспределения, тем самым достичь оптимальных параметров двигателя.

Причины для установки разрезной шестерни На взгляд специалистов, это две, самые значимые причины установки разрезной шестерни распредвала. Следует учесть, что установка тюнингового распредвала без разрезной шестерни, просто не имеет смысла.

Это, соответственно, влияет на параметры мощности двигателя. Установка разрезной шестерни позволяет проводить регулировку и оптимизацию крутящего момента.

Настройка разрезной шестерни распредвала Как правило, шестерня распредвала настраивается по индикатору часового типа для перекрытия впускного и выпускного клапанов в момент, когда поршень в ВМТ высшая мертвая точка. Разрезная шестерня распредвала может настраиваться в зависимости от того, что вы хотите получить от двигателя.

Это может быть режим для обычного движения с увеличением крутящего момента на средних оборотах. Методика настройки разрезной шестерни Конечно же, вам понятно, что в рамках одной темы невозможно описать методики настройки разрезной шестерни распредвала на все типы двигателей.

Теория ДВС: Как настроить разрезную шестерню на ВАЗ-2101-07

Но, принцип будет предельно понятен. Представим вам методику настройки разрезной шестерни на двигателе ВАЗ — 8V.

При производстве двигателей допускается небольшое отклонение размеров деталей механизма газораспределения и кривошипно-шатунного механизма. За счет этого фазы газораспределения (ФГР) двигателя одной модели могут отличаться от номинальных. Иногда погрешность может быть в пределах одного зуба на шестерне, что негативным образом сказывается на работе силового агрегата. Чтобы компенсировать эту погрешность рекомендуется установить регулируемые шестерни распредвала.

Для чего нужна разрезная шестерня распредвала? Методика настройки

Для чего нужна разрезная шестерня?

Мощность и крутящий момент двигателя определяются: рабочим объемом, проходными сечениями каналов и длиной систем впуска и выпуска, фазы газораспределения (далее — ФГР) — периодами открытого и закрытого состояния клапанов, выраженные в градусах поворота коленвала относительно верхней и нижней мертвых точек (ВМТ и НМТ). ФГР обычно изображают в виде круговых диаграмм. Монтаж разрезанной шестерни рекомендуется по 2 причинам: 1. При крупносерийном производстве двигателей отклонения размеров деталей от заданных чертежей неизбежны. За счет отклонения размеров деталей механизма газораспределения и кривошипно-шатунного механизма, фактические ФГР двигателя одной модели могут отличаться от номинальных до ±10° по коленвалу, что составляет погрешность в пределах одного зуба на шестерне.

Для компенсации такой погрешности практикуется установка разрезанной шестерни, позволяющей изменить положение ее зубчатого венца относительно ступицы с шагом 0°, в отличии от заводской сплошной шестерни, которая фиксируется только в одном положении и отойти от него можно лишь на зуб вперед или назад с шагом 17° по коленвалу. Как следствие — заметная потеря в мощности и моменте вместо предполагаемой прибавки.

2. Применение тюнинговых и спортивных распредвалов с увеличенным подъемом кулачков и измененным профилем. Установка такого вала со стандартной шестерней дает прибавку по мощности и моменту. Настройка такого на эффективные ФГР при помощи разрезанной шестерни добавляет еще 3% по мощности.

Методика настройки на двигателе ВАЗ 2108 – 2110, 8 клапанов

1. Берем разрезную шестеренку (шкив) и помечаем на ней (на неподвижной и подвижной частях) стандартную метку, сравнивая со стандартной шестерней (шкивом) распредвала. 2. Монтируем разрезанную шестерню на распредвал, надеваем ремень ГРМ на шестерню. Проверяем совпадение установочных меток на шкиве распределительного вала и задней крышки ремня, а также находится ли метка на маховике (в люке картера сцепления) против среднего деления шкалы.

3. Контролируем впускной и выпускной клапан 4 цилиндра по перекрытию: при грамотно выставленных фазах впускной и выпускной клапан должны быть открыты на определенную величину, заданную при проектировании вала(для равноподъемных валов клапаны, как правило должны быть открыты на равную величину). Если требуемого перекрытия нет, то ослабляем наружные болты шестерни и поворачиваем распредвал относительно внешней части шестерни, выставляя его. Таким образом получаем нулевое (оптимальное) положение распределительного вала.

4. В зависимости от того, что хотим получить, можно произвести дополнительную коррекцию фаз газораспределения методом контрольных поездок.

1. Поворачивая распредвал относительно коленвала по ходу вращения (на опережение) , увеличиваем начальный угол открытия впускного клапана до ВМТ и уменьшаем угол газодинамического наддува (запаздывание закрытия впускного клапана до НМТ), улучшая тем самым тягу на нижних и средних оборотах.
2. Поворачивая распредвал относительно коленвала против хода вращения (на запаздывание) увеличиваем угол газодинамического наддува, дозаряжая цилиндры на высоких оборотах и получая дополнительную мощность.
3. Практика показывает, что «играя фазами» не стоит уходить от точки перекрытия в +_ больше, чем на 1/3-1/2 зуба по шкиву, что соответствует 3-4 градусам по распредвалу.
4. При корректировке фаз ГРМ на карбюраторных автомобилях, не забывайте каждый раз после вращения распредвала, выставлять заново начальный угол опережения зажигания, т.к. трамблер с распределительным валом имеет жесткую связь через муфту датчика распределителя зажигания.

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Сдвигая правую шестеренку по часовой, а левую против, перекрытие становится больше стандартных. Это увеличить момент на высоких оборотах. Недостатки:

1. ухудшение динамики на низах
2. расход топлива на высоких оборотах увеличивается
3. холостые обороты менее стабильные
4. зимой двигатель медленней прогревается

Преимущества

1. уменьшается расход топлива на холостых оборотах (примерно на 0,1-0,2 л/100км). Хорошо для городов с пробками.
2. хороший подхват на высоких оборотах (от 3000 об/мин до 6000 об/мин), увеличение мощности примерно на 4%.

Сдвигая правую шестеренку против часовой стрелки, а левую по часовой, уменьшаем перекрытие, что позволяет увеличить момент на низких оборотах. Плюсы и минусы меняются местами.

Подводя итоги можно сказать, что с помощью настроек разрезных шестерней можно сдвигать фазы газораспределения, меняя характеристики двигателя под определенные условия. А Вы выполняли такой тюнинг двигателя? Какие регулировки порекомендуете?

Напомним, регулируемые шестерни часто ставят вместе со спортивными распредвалами и фильтром нулевого сопротивлениянулевого сопротивления. В комплексе такие доработки дают ощутимый прирост мощности.

Каким образом лучше сдвинуть фазы газораспределения?

Рекомендуем посмотреть:

• Впускной распредвал ваз 2112 16 клапанов

• Распредвал лада калина 8 клапанов

• Диаграмма газораспределения 4 тактного двигателя
• Спортивный распредвал на ваз 2107 цена
• Как настроить разрезную шестерню

• Установка разрезной шестерни на ваз 2114

Коротко о главном

Технология, как выставить метки ГРМ на моторе ВАЗ 2106, выполняется при снятой цепи. Установленная на распредвале звезда без цепки фиксируется отверткой и затягивается ключом. После вращения распределительного вала в нужную сторону и совмещения засверловки с приливом на постели снова зубчатая шестерня обездвиживается подходящим предметом и демонтируется. Далее производится монтаж новой цепочки.

Идеального совпадения пометок можно добиться только при использовании разрезной шестерни. Впрочем, это вовсе не обязательно соблюдать. Вполне допустима ситуация, когда метки «распреда» совпадают, а шкив коленвала уходит немного вперед.

Здравствуйте Уважаемые читатели!

Сегодня я Вам расскажу об одной очень необходимой детали ГРМ. К сожалению завод изготовитель не ставит этот шкив ни на одну отечественную машину в отличии от иностранных автопроизводителей. Речь пойдет о шкеве Верньера или как в простонародье он именуется «разрезная шестерня». К нам он пришёл из мира отечественного автоспорта.

Начнем с того, для чего он нужен. Кто часто собирает двигателя, тот знает что в нашей стране на всех автомобилях ГРМ выставляется «по меткам» и имеет допуск плюс-минус один зуб. По этому о правильной работе двигателя не может быть и речи. Разумеется настраивать ГРМ должен специалист, но к привеликому сожалению эти так называемые специалисты привыкли тупо ставить все по меткам и о этом шкиве многие и не слышали. Да и вообще я придерживаюсь такой идеи :»Если хочешь что бы работа была сделана хорошо, сделай это сам».

Прежде всего необходимо знать какой именно рапредвал Вы ставите. И исходя от модели надо знать установочные данные(это фаза открытия впускного клапана до ВМТ, и фаза закрытия выпускного клапана после ВМТ). Далее нам понадобится «градусная шкала для коленвала». Если её нет, не стоит расстраиваться. С помощью циркуля и транспортира далаете шаблон градусной установки рапредвала выделив другим цветом градусы установки. Аккуратно приклеиваете этот шаблон к шкиву коленвала так, что ба по ходу вращения сперва у Вас начинался выделенный сектор шаблона а его конец был совмещен с меткой ВМТ на шкиве коленвала. Далее необходим стрелочный указатель подъема клапанов(без него ни как). Установив перекрытие клапанов, вращаете коленвал против его вращения и ловите момент открытия ВПУСКНОГО клапана, как только вы поймали этот момент, ослабьте все болтики на разрезной шестерне и совместите начало Вашего выделенного сектора с меткой ВМТ на блоке. При этом цепь должна быть натянута. После этого затяните все ьолтики на разрезной шестерне. И все. У Вас ГРМ настроен точно. Всю эту процедуру надо выполнять на отрегулированных клапанах. Теперь ещё одна контрольная регулировка клапанов и в путь. Машина будет работать идеально. Если Вы будите настраивать по выпускному клапану, то шаблон клеится по другую сторону относително метки на шкиве коленвала и коленвал надо вращать по ходу его вращения, в общем не трудно разобраться. При обычной шестерне ГРМ такой настройки ни когда не будет.

Признаки износа распредвала

Работа распределительного вала связана с постоянным воздействием высоких нагрузок, в результате чего деталь постепенно изнашивается и требует замены. Необходимость в ремонте возникает при появлении характерных признаков:

• стук при работе двигателя под нагрузкой;
• снижение мощностных показателей.

Существует ряд причин, по которым РВ выходит из строя:

• естественный износ;
• некачественное моторное масло;
• низкое давление масла в системе смазки;
• недостаточный уровень масла или так называемое масляное голодание;
• работа двигателя при высоких температурах, что приводит к ухудшению свойств смазывающего вещества;
• повреждения механического характера (износ или обрыв цепи).

Основными неисправностями, которые нарушают работоспособность распредвала, являются задиры на рабочих поверхностях (шейках и кулачках) и выработка ограничителя.

Выявить по звукам, исходящим из моторного отсека, что проблема связана именно с распределительным валом, довольно проблематично, но всё же можно. Стук РВ напоминает глухие удары молотка, которые учащаются при увеличении оборотов двигателя. Однако лучшим способом диагностики вала является его демонтаж, разборка и дефектовка. При осмотре вал не должен двигаться в корпусе относительно оси, в противном случае при ударах об ограничитель будет исходить глухой звук.

Видео: причины продольного люфта распредвала ВАЗ

Снижение мощности

Падение мощности на классических «Жигулях» — явление, обусловленное износом распредвала и рокеров. При правильной эксплуатации двигателя (своевременная замена масла, контроль его уровня и давления) проблема проявляется только на больших пробегах автомобиля. При износе кулачков уже не обеспечивается необходимая ширина фаз и подъём клапанов на впуске.

РВ может деформироваться при сильном нагреве, который вызван неполадками в системах охлаждения и смазки. Поначалу проблема может проявляться в виде стука. Поэтому если есть подозрения на эту поломку, например, мотор перегревался, то рекомендуется выполнить диагностику вала, чтобы избежать более серьёзных неприятностей с ГРМ двигателя.

Настройка разрезной шестерни на ВАЗ-2108

На автомобиле ВАЗ-2108 или ВАЗ-2110 с восьмиклапанным двигателем, разрезная шестерня устанавливается и настраивается следующим образом:

1. На неподвижной и подвижной частях разрезной шестерни ставится стандартная метка, как и на штатной шестерне.
2. Разрезная шестерня монтируется на место штатной, и на нее надевается ремень ГРМ. После этого необходимо убедиться, в совпадении меток, расположенных на шкиве распредвала и задней крышке ремня; метка на маховике при этом должна располагаться напротив среднего деления шкалы на лючке картера сцепления.
3. Необходимо контролировать перекрытие впускного и выпускного клапанов четвертого цилиндра. При верно выставленных фазах они должны быть открыты на строго определенную величину. Если вал равноподъемный, степень открытия клапанов должна быть одинаковой.
4. Если необходимого перекрытия добиться не удалось, нужно ослабить затяжные болты шестерни, после чего, удерживая подвижную часть, повернуть распредвал таким образом, чтобы получить требуемое перекрытие. В результате операции распредвал оказывается в оптимальном положении.
5. При необходимости можно дополнительно скорректировать фазы газораспределения.

Коррекция производится в зависимости от предпочтений водителя.

• если распредвал повернуть относительно коленчатого вала на опережение (по ходу), клапана будут раньше открываться и раньше закрываться, уменьшится угол газодинамического наддува. Таким образом, улучшается тяга на низких и средних оборотах;
• при повороте распредвала в обратную сторону (на запаздывание), угол газодинамического наддува увеличивается, и на высоких оборотах улучшается наполнение цилиндров рабочей смесью, в результате мотор развивает большую мощность.

Выполняя корректировку, нельзя сильно уходить от точки перекрытия. Поворачивать распределительный вал нужно на величину не более 3-4 градусов (по шкиву эта величина соответствует половине зуба шестерни). На карбюраторных двигателях, после выполнения корректировки, необходимо заново устанавливать угол опережения зажигания, поскольку трамблер жестко связан с распредвалом посредством муфты датчика распределителя зажигания.
