Задняя подвеска ваз 2107: устройство, неисправности и ремонт, инструкции с фото и видео

Демонтаж балки

Балка ВАЗ 2107 служит основой для крепления нижних рычагов подвески, поэтому перед ее снятием рычаги необходимо открутить. Для демонтажа рычага достаточно открутить две гайки, крепящих ось рычага к балке.

Двигатель автомобиля также крепится к балке. Перед снятием балки необходимо закрепить его на тали, используя проушину на ГБЦ, расположенную между карбюратором и тройником. Перед тем как подцепить двигатель на тали, необходимо демонтировать воздушный фильтр, чтобы не повредить его. После того, как двигатель подвешен, можно приступать к снятию балки.

Открутить гайки крепления подушек двигателя к балке.

Подпереть балку, чтобы она осталась на месте после откручивания от лонжеронов. Для этого можно использовать стопку досок, расположив их под деталью.

Выкрутить болты крепления балки, проходящие в горизонтальной плоскости, затем гайки болтов, расположенных вертикально.

Приподнять переднюю часть авто, контролируя балку, чтоб она не упала с подпорок.

Назначение подвески ВАЗ 2107

Подвеска ВАЗовской «семёрки», как и любому другому автомобилю, необходима для безопасного и комфортного передвижения. Её конструкция на первый взгляд может показаться сложной, но в действительности это не так. Передняя и задняя подвески представляют собой совокупность элементов, назначение которых сводится к обеспечению упругой связи между колёсами и шасси автомобиля. Основная функция подвески — снижать удары, вибрации и толчки, которые возникают при езде по неровностям, что присуще дорогам с низким качеством покрытия. На неисправностях, ремонте и модернизации задней подвески стоит остановиться более подробно.

Передняя подвеска

На ВАЗ 2107 спереди установлена двухрычажная независимая подвеска с верхним и нижним рычагом. Первый из них зафиксирован через стойку брызговика, второй — к передней балке, соединённой с силовыми элементами кузова. Верхний и нижний рычаги между собой закрепляются посредством поворотного кулака и шаровых опор. Для поворачивания рычагов конструкцией подвески предусмотрены сайлентблоки, выполненные из резины и металлической втулки. Мягкость и плавность подвески задают такие элементы, как пружины и амортизаторы, а устойчивость автомобиля на дороге — стабилизатор поперечной устойчивости.

На переднюю подвеску ВАЗ 2107 приходятся большие нагрузки чем на заднюю, поэтому её конструкция выполнена независимой

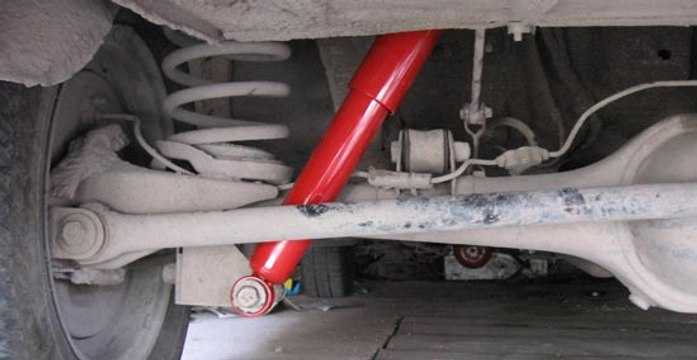

Задняя подвеска

Задняя часть автомобиля воспринимает меньшие нагрузки, чем передняя, поэтому подвеска имеет более простую конструкцию — зависимую. Колёса задней оси «семёрки» имеют жёсткую связь между собой. Такая система сегодня является хоть и устаревшей, но всё же имеет положительные стороны — высокую надёжность и простоту обслуживания.

Идеальный вариант — пружины от Нивы

Поэтому, одна из наших задач – повысить жесткость задней подвески. Мы советуем поставить туда пружины от Нивы. Их жесткость вполне подойдет для ВАЗ 2107. На дороге машина будет чувствовать себя уверенно, несмотря на то, что в салоне находится максимальное количество человек. Смело устанавливайте эти пружины и даже не сомневайтесь. Что касается передней части автомобиля, тут желательно поставить амортизаторы по кругу, это добавит подвеске упругости. Если у вас стоит отечественная резина — советуем заменить. Реклама- рекламой, а как не крути, по качеству она сильно уступает заграничной. Резина очень сильно влияет на комфорт. Если вы все сделаете правильно, то при 150-170км/ч автомобиль будет вести себя прекрасно

Обратите внимание на климат места, где вы живете. Если он достаточно холодный, то и амортизаторы покупать вам следует рассчитанные на погодные условия

В добавок к тому, что машина станет более управляемой, поднимутся также ее аэродинамические качества и повысится пассивная безопасность. Полный комплект подвески спортивной сборки на «семерку» найти практически невозможно, нужно вручную подгонять подвеску под параметры машины.

Установка проставок(удлинителей) задних амортизаторов ВАЗ-КЛАССИКА.

Установка проставок(удлинителей) задних амортизаторов ВАЗ-КЛАССИКА.

Неисправности задней подвески ВАЗ 2107

Элементы задней подвески выходят из строя не так часто, как на передке, но и их иногда приходится менять, поскольку даже самые надёжные детали со временем изнашиваются. О поломке или повреждении того или иного изделия свидетельствуют характерные признаки, которые позволяют правильно определить проблему и быстрее отремонтировать подвеску.

Стуки

Стуки в задней подвеске могут быть разного характера и причины их возникновения также бывают различными:

стук в момент трогания. Неисправность проявляется при обрыве одной из реактивных штанг заднего моста или кронштейнов, которые их удерживают. Для решения проблемы необходимо осмотреть подвеску, выявить повреждённую тягу и заменить её;
стуки во время движения. Стучать могут разбитые сайлентблоки реактивных тяг. Со временем металлическая втулка начинает попросту болтаться в резине, а мост «гулять», что приводит к появлению посторонних звуков. Лечится неисправность заменой резиновых втулок штанг заднего моста;
стук при сильном сжатии подвески. Такое происходит при повреждении отбойника, в результате чего подвеску «пробивает». Поэтому нужно осмотреть буферные элементы и заменить вышедшие из строя.

Видео: стуки на «Жигулях» при трогании

«Пробои» подвески

Такое понятие, как «пробой», возникает в том случае, когда подвеска не справляется со своей функцией. Причин этому может быть несколько:

перегруз задней оси. Подвеску часто может «пробивать» из-за перегруженной задней оси, например, если автомобиль сильно нагружается. В этом случае нужно разгрузить заднюю ось;
поломка либо осадка пружины. Несмотря на то что пружины изготавливаются из прочной стали, со временем они всё же проседают, особенно при частых перевозках грузов. Выход из ситуации — установить новые или более жёсткие пружины;
выход из строя амортизаторов. Если амортизаторы неспособны гасить колебания, то полноценная работа подвески невозможна. Амортизирующие элементы потребуется заменить.

Машину тянет в сторону

Иногда с подвеской ВАЗовской «семёрки» бывают и такие нюансы, когда автомобиль уводит в сторону. Перечислим причины, по которым такое может происходить:

поломка или осадка пружины. Из-за повреждённой пружины автомобиль на дороге будет стоять неровно, что может послужить причиной ухода в одну из сторон. Пружину потребуется заменить;
Повреждение пружины может привести к тому, что автомобиль будет уводить в сторону
смещение задней оси из-за износа сайлентблоков реактивных тяг. Появление свободного хода в элементах подвески приводит к неустойчивому поведению машины на дороге, что говорит о необходимости замены резинометаллических комплектующих.

Посторонние шумы и звуки могут исходить не только от неисправных элементов подвески, но и от ходовой, что не всегда легко определить при недостаточном опыте. Во время движения из задней части автомобиля может доноситься гул самого редуктора заднего моста, который требует регулировки либо замены. Кроме редуктора могут гудеть подшипники полуосей в результате износа либо малого количества смазки. При просадке пружин колёса на поворотах могут задевать пластиковые подкрылки, если они установлены. Также могут попросту ослабнуть колёсные болты при слабой затяжке, что приведёт к посторонним шумам. Поэтому с каждым конкретным случаем нужно разбираться отдельно, откуда и в какой момент доносится тот или иной звук. Только в этом случае можно будет более точно диагностировать неисправность.

РЕМОНТ ЗАДНЕЙ ПОДВЕСКИ

После диагностики «семёрочной» подвески и выявления неисправных элементов, необходимо подготовить комплектующие и выполнить пошаговые действия по ремонту.

ЗАМЕНА АМОРТИЗАТОРОВ

Для замены амортизирующих элементов или их втулок понадобятся такие инструменты:

ключи и головка на 19;
молоток;
вороток;
монтировка.

Последовательность работ сводится к следующим шагам:

Автомобиль устанавливаем на смотровую яму.
На резьбовые соединения наносим проникающую смазку.
Отворачиваем нижнее крепление амортизатора.
Выбиваем болт молотком через деревянную проставку, если он не вынимается от руки.
Откручиваем верхний крепёж.
Поддеваем монтировкой и сдвигаем амортизатор со шпильки.
Меняем резиновые втулки, а при необходимости и сами амортизаторы.
Устанавливаем все элементы в обратном порядке.

ЗАМЕНА ПРУЖИН

Задние пружины на ВАЗ 2107 меняются при помощи следующих инструментов:

два домкрата;
ключи на 19;
большая отвёртка.

Работу удобнее проводить на смотровой яме. Порядок действий по замене таков:

Ослабляем болты крепления заднего колеса.
Отворачиваем и вынимаем нижний болт амортизатора.
Откручиваем крепление короткой штанги к балке заднего моста.
Поднимаем заднюю часть кузова домкратом, после чего вторым домкратом поднимаем саму балку и снимаем колесо.
Опускаем задний мост и наблюдаем за пружиной и тормозным шлангом, чтобы избежать его повреждения.
Демонтируем пружину.
Вынимаем старые проставки, проверяем и очищаем посадочные места под пружину.
Осматриваем отбойник и меняем его в случае повреждения.
Для удобства установки новых пружин привязываем к ним проставки любыми подручными средствами, например, проволокой или верёвкой.
Монтируем пружину на своё посадочное место, устанавливая край витка в соответствующее углубление в чашке.
После установки пружины поднимаем задний мост и крепим колесо.
Опускаем балку, закрепляем амортизатор и короткую штангу.

ВИДЕО: ЗАМЕНА ЗАДНИХ ПРУЖИН НА «КЛАССИКЕ»

ЗАМЕНА РЕАКТИВНЫХ ТЯГ

Необходимость в демонтаже штанг заднего моста возникает при замене втулок либо самих тяг. Инструменты понадобятся такие же, как и для замены амортизаторов, а машину также устанавливают на яму. Процесс состоит из следующих шагов:

Срываем гайку верхнего крепления тяги головкой и воротком на 19, удерживая болт от проворачивания ключом той же размерности, после чего откручиваем крепёж полностью.
Через деревянную наставку выбиваем и вынимаем болт.
Нижнее крепление тяги снимаем аналогичным образом.
Демонтируем продольную штангу.
Остальные тяги, в том числе и поперечную, снимаем таким же образом.
Для замены втулок металлическую часть выбиваем подходящей наставкой, а резиновую поддеваем отвёрткой.
Зачищаем проушину от остатков резины и загрязнений.
Запрессовываем новое изделие при помощи тисков, предварительно смазав деталь моющим средством.
Установку штанги производим в обратной последовательности.

ЗАМЕНА ПОПЕРЕЧНОЙ БАЛКИ НА ВАЗ 2107

Прежде чем переходить к описанию процесса, следует сделать пару пояснений:

во-первых, замена поперечной балки на «семёрке» — дело весьма трудоёмкое, так что помощь напарника будет весьма кстати;
во-вторых, для снятия балки потребуется вывесить двигатель. Следовательно, водителю необходимо иметь в гараже либо таль, либо простейший ручной блок. Без этих устройств балку снять не удастся;
в третьих, единственным приемлемым вариантом ремонта балки в условиях гаража является её замена. Ниже подробно рассказано о том, почему это так.

Теперь к инструментам. Вот что необходимо для работы:

новая поперечная балка для ВАЗ 2107;
комплект торцевых головок и вороток;
2 домкрата;
фонарик;
комплект накидных ключей;
отвёртка плоская.

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТЫ

Для работы придётся использовать смотровую яму, и только её. Работа на уличной эстакаде не представляется возможной, поскольку там негде закрепить блок для вывешивания мотора.

Автомобиль устанавливается на смотровую яму. Передние колёса поднимаются домкратами и снимаются. Под кузов устанавливаются опоры (в качестве опор обычно используется несколько деревянных брусков, уложенных друг на друга).
С помощью рожковых ключей откручиваются болты, удерживающие нижний защитный кожух двигателя, после чего кожух снимается (на этом же этапе можно открутить и передние брызговики, так как они могут мешать дальнейшей работе).
Теперь с автомобиля снимается капот. После этого над двигателем устанавливается подъёмное устройство с тросом. Трос заводится в специальные проушины на двигателе и натягивается так, чтобы исключить падение двигателя после снятия балки.
Рычаги подвески откручиваются и снимаются с обеих сторон. Затем извлекаются нижние пружины амортизаторов (перед извлечением необходимо убедиться в том, что они полностью расслаблены, т. е. находятся в крайнем нижнем положении).
Теперь есть доступ к балке. Откручиваются гайки, которые крепят балку к подушкам мотора. После откручивания этих гаек балку следует чем-то подпереть снизу, чтобы полностью исключить её смещение после полного отсоединения от лонжеронов.
Откручиваются основные крепёжные болты балки, удерживающие её на лонжеронах. Причём вначале откручиваются те, что расположены горизонтально, затем те, что располагаются вертикально. Затем балка аккуратно отсоединяется от кузова и снимается.
На место старой балки устанавливается новая, после чего производится обратная сборка передней подвески.

Подвеска и ее строение

Механизм передней подвески у автомобиля ВАЗ 2107 носит название «независимой». Она имеет двухрычажное устройство и пружинку цилиндрической формы, амортизаторные детали с телескопическим строением, а также стабилизатор с функцией особой поперечной устойчивости.

Основа с нижними рычажками привинчивается к поперечине, соединяющейся с передним лонжероном. Рядом с поперечиной и нижней основой находятся шайбочки вместе со специальными прокладками. Именно они помогают определить угол оси при повороте задних колес.

Верхние рычаги крепятся с помощью болта. Ее рычажки крутятся, так как имеют шарнирное устройство. У рычажков прикреплен поворотный кулак (на нем находится тормозной диск) вместе с колесной ступицей.

Пружины передней подвески имеют цилиндрическое устройство. Их верхний край касается стойки брызговика, а нижний край упирается в чашу опоры от рычажка (нижнего). Все это наглядно покажет схема.

В самих пружинах находятся амортизирующие элементы. Они соединяются с кузовом ВАЗ 2107 с помощью подушечек из резины. С проушиной корпуса они имеют связь благодаря нижнему рычажку.

Стальной пружинный стабилизатор поперечной устойчивости служит, чтобы исключит вхождение машины в занос. Его крепление спереди осуществляется через подушечки из резины, наложенные на передние лонжероны, а сзади с помощью нижних рычагов подвески.

Схема подвески на ВАЗ 2107 представлена ниже.

ДЕМОНТАЖ УЗЛА

Балка передняя автомобиля ВАЗ 2107 снимается с использованием слесарного инструмента и подъемных приспособлений. Для выполнения указанной операции потребуются:

Ключи гаечные и головки в наборе с воротком и удлинителем.
Домкрат автомобильный или гидравлический, соответствующего размера и грузоподъемности.
Таль ручная и конструкция для ее крепления.
Переносная лампа для подсветки места проведения работ.

Вместо подъемного механизма могут быть использовано специальное приспособление, позволяющее вывесить двигатель с опорой на детали кузова. Работы удобнее всего производить в оборудованном гаражном боксе на подъемнике или над смотровой ямой.

Последовательность действий мастера такая:

Передняя часть автомобиля вывешивается, с него снимаются передние колеса, кузов выставляется на прочные опоры.
Демонтируем стальной лист защиты двигателя и брызговики.
Капот желательно снять, чтобы избежать случайно повреждения. Силовой агрегат зацепляет за проушину, закрепленную на корпусе, и приподнимается талью или при помощи специального приспособления.
В случае отсутствия грузоподъемных механизмов опору можно разместить непосредственно под картером двигателя обязательно подложив обрезок доски. Это позволит избежать деформации детали.
Разбираем переднюю подвеску с обеих сторон машины. Демонтируем пружины и нижние рычаги вместе с осями.
Откручиваем болты крепления резинометаллических подушек опоры двигателя.
Отвинчиваем гайки на шпильках лонжероном, которые удерживают конструкцию на месте, и освобождаем ее.

Теперь можно выполнить непосредственно снятие балки с крепежа и убрать ее в сторону. Специалисту рекомендуют осмотреть подушки двигателя, в случае значительной их деформации показана их замена на новые детали.

На что обращать внимание при выборе

При выборе нового расходника следует обратить внимание на ключевые характеристики. Знание базовых параметров позволит отыскать оптимальную деталь, подходящую под конкретные запросы

Длина

От длины зависит высота дорожного просвета. Обычно рекомендуемое значение клиренса завод-изготовитель упоминает в технической документации модели. В редких случаях длина пружин задней и передней оси может отличаться. Но желательно не отступать от технических параметров от производителя. Данные параметры обусловлены точными техническими расчетами.

Отступить от рекомендаций можно в двух случаях:

«прокачка» автомобиля ради визуальной кастомизации
модернизация шасси для перевозки тяжелых грузов

Жесткость

Степень жесткости определяет поведение машины на дороге и распределяет нагрузку на остальные элементы подвески. Мягкие пружины подходят для комфортных, плавных поездок, а жесткие хорошо справляются с высокими нагрузками. Потому выбор жесткости во многом зависит от целей использования машины.

Среди владельцев автомобилей линейки ВАЗ (в том числе – «семерки») существует общая проблема с покупкой новых расходников для своей «ласточки». В едином комплекте от одного производителя иногда попадаются элементы с разной степенью жесткости. К сожалению, узнать заранее об этом невозможно, а дефект кузова проявляется в ходе использования.

Для решения вопроса автовладельцы прибегают к одному из двух методов. Первый вариант подразумевает покупку другой пары, обычно зарубежного производства. Второй способ связан с установкой проставок.

Проставка – резиновая подкладка, которую ставят под посадочную область «стакана». Такой метод позволит значительно сэкономить бюджет хозяина «жигулей».

Степень жесткости пружины зависит от нескольких показателей:

Толщина сечения прута. Здесь действует простой закон: чем толще пруток, тем выше уровень жесткости. Однако существуют модели с разным диаметром колец, а потому правило распространяется только на классические прямые модели.
Общий диаметр витков. Повышение ширины колец приводит к увеличению мягкости.
Число витков. Чем больше количество оборотов прутка, тем меньше жесткость детали.

Параметры витков

К основным характеристикам относятся два показателя: число витков и толщина сечения. Они определяют конечную степень жесткости детали.

Нередко встречаются оригинальные пружины с разным диаметром колец. Внешне они имеют овальную форму: широкая середина с постепенным уменьшением к краям. Разный диаметр колец также выполнен из металла разной толщины. Для массивных витков используют толстый пруток, а малые кольца по бокам выполняют из тонкого материала. Такая особенность конструкции придает ей универсальность: она одинаково хорошо гасит мелкие колебания и крупные толчки.

Но в крайних витках скрывается главная «болезнь» этих моделей. Из-за малой толщины металла боковые части детали – очень хрупкие, а потому часто раскалываются на неровных дорогах. Такова цена комфорта: за мягкую поездку приходится платить частым ремонтом.

Альтернативой для заводских пружин выступает продукция сторонних производителей. Неоригинальный продукт делают из прута с постоянным сечением. Это негативно отражается на показателях удобства поездки из-за высокой жесткости. Зато неродные расходники выгодно отличаются надежностью и долговечностью.

Типы

Пружины амортизационной системы условно делят на 5 категорий, которые можно представить в виде таблицы:

Разновидность	Характеристика
Стандарт	Идут в базовой комплектации автомобиля от завода-изготовителя. Предназначены для движения по городским магистралям и пересеченной местности.
Усиленные	Способны выдерживать большие нагрузки. Используют для перевозки тяжелых грузов.
Удлиненные	Модификация для наращивания дорожного просвета машины.
Укороченные	Обладают обратным эффектом – уменьшение клиренса авто. При этом показатели управляемости значительно вырастают.
Переменная жесткость	Универсальный вариант для поездок по различным дорожным покрытиям.

Поиск оптимального решения зависит от целевого использования автомобиля и рекомендаций производителя.

Стандартный комплект для ВАЗ 2107 – оригинальные детали от «копейки». Но для улучшения аэродинамических показателей автовладельцы идут на хитрости. Нередко вместо стандартных элементов выбирают запчасти от «четверки», которые положительно влияют на управляемость. Правда, для их установки в «семерку» требуется удалить крайний виток.

Назначение подвески ВАЗ 2107

Передняя подвеска

Задняя подвеска

Подготовительные работы

Перед снятием балки необходимо демонтировать амортизаторы и пружины подвески. Для этой операции, кроме стандартных ключей и головок, понадобятся монтировка, домкрат и стяжки для пружин.

Порядок операция следующий:

Загнать машину на яму, поставить на ручник, установить под задние колеса противооткатные упоры.
Ослабить верхние гайки передних амортизаторов, расположенные в подкапотном пространстве (для предотвращения проворачивания штока амортизатора его следует удерживать рожковым ключом).
Отвернуть верхние гайки и снять их вместе с шайбами и пружинами (расположение элементов необходимо запомнить, это пригодится при сборке).
Открутить гайки крепления амортизаторов к нижним рычагам.
Вытянуть амортизаторы.
Ослабить болты креплений передних колес.
Поднять машину на домкрате, выставить переднюю часть авто на опорах, снять передние колеса (специальные опоры или обычные кирпичи располагаются под лонжеронами в месте их соединения с кузовом).

Дальнейшие действия производятся последовательно для правого и левого рычагов:

Открутить на два оборота гайки крепления рычага (иначе будет сложно приподнять его при помощи домкрата).
Поднять конец рычага домкратом и снять кронштейн резинки стабилизатора, открутив гайки крепления.
Частично открутить гайки крепления нижней шаровой опоры, выбить ее из кулака молотком (вместо молотка лучше использовать специальный съемник).
Перевести стабилизатор через верхнюю шпильку при помощи монтировки.
Опустить рычаг и убрать домкрат.
Поднять верхний рычаг и вытащить пружину подвески, поддев ее монтировкой снизу.

Установка деталей на место производится в обратном порядке. Перед монтажом пружин их следует сжать стяжками..

Демонтаж узла

Ключи гаечные и головки в наборе с воротком и удлинителем.
Домкрат автомобильный или гидравлический, соответствующего размера и грузоподъемности.
Таль ручная и конструкция для ее крепления.
Переносная лампа для подсветки места проведения работ.

Передняя часть автомобиля вывешивается, с него снимаются передние колеса, кузов выставляется на прочные опоры.
Демонтируем стальной лист защиты двигателя и брызговики.
Капот желательно снять, чтобы избежать случайно повреждения. Силовой агрегат зацепляет за проушину, закрепленную на корпусе, и приподнимается талью или при помощи специального приспособления.
В случае отсутствия грузоподъемных механизмов опору можно разместить непосредственно под картером двигателя обязательно подложив обрезок доски. Это позволит избежать деформации детали.
Разбираем переднюю подвеску с обеих сторон машины. Демонтируем пружины и нижние рычаги вместе с осями.
Откручиваем болты крепления резинометаллических подушек опоры двигателя.
Отвинчиваем гайки на шпильках лонжероном, которые удерживают конструкцию на месте, и освобождаем ее.

Что получаем в итоге

Дорожное полотно при спортивной подвески ВАЗ 2107 намного лучше ощущается, не так заметны различные неровности и ямы, при наборе скорости автомобиль прижимается к земле. Все операции по установке подвески проходят в специальном салоне. Там соблюдаются особые условия, благодаря которым повышается устойчивость и управляемость. После установки клиренс уменьшится примерно на 3см, пружины и амортизаторы подбираются для данного типа автомобиля. Помните, что автомобиль после установки спортивной подвески станет мене комфортнее, ведь спортивная подвеска на то и спортивная, чтобы улучшить ходовые качества машины, это происходит за счет потерь в комфорте. Не волнуйтесь, потери будут минимальными. Существует вариант, при котором автомобиль практически не потеряет в удобстве. Для этого нужно отказаться от дополнительных растяжек, стабилизаторов и жестких сайлентблоков.
