Балансировка карданного вала? признаки и причины дисбаланса кардана

Конструкция

Карданный шарнир является самой важной частью вала. В целом, устройство карданной передачи включает в себя:

  • вал и ось узла;
  • две вилки, размещенные на концах вала и оси;
  • крестовина;
  • подшипники (игольчатые);
  • сальники;
  • фиксирующие элементы.

Устройство карданного вала

Вилки располагаются под углом 90 град между собой. Одна из них располагается на валу, а вторая – на оси, которая передает или принимает крутящий момент. С этими осями вилки соединяются при помощи фланцев.

В вилках проделаны проушины, в которые устанавливается крестовина с подшипниками. Фиксирующие элементы предотвращают самовольное разъединение составных частей. В общем, конструкция достаточно проста, что обеспечивает надежность шарнира.

Приводные валы обеспечивают передачу при несоосном положении узлов, но при этом во время движения расстояние между составными элементами, соединенными приводом, может меняться. И этот фактор также предусматривается конструкцией привода. Для этого сам карданный вал изготовлен в виде пустотелой трубы, соединенной с валом вилки при помощи шлицевого соединения.

Устройство игольчатого подшипника крестовины

Обычно карданная передача является необслуживаемой. Для снижения трения в подшипники на стадии изготовления закладывается смазка, вытеканию которой препятствуют имеющиеся сальники. Но также есть и обслуживаемые шарниры. Их особенность заключается в том, что в крестовине проделаны специальные каналы и установлена пресс-масленка. При обслуживании привода смазка пополняется при помощи технического шприца.

Назначение и устройство карданного вала ВАЗ 2107

Карданный вал — механизм, соединяющий коробку передач с редуктором заднего моста и предназначенный для передачи крутящего момента. Наибольшее распространение передача такого типа получила на автомобилях с задним и полным приводом.

Устройство кардана

Карданный вал ВАЗ 2107 состоит из следующих элементов:

  • одна или несколько секций из тонкостенной полой трубы;
  • шлицевое раздвижное соединение;
  • вилка;
  • крестовина;
  • подвесной подшипник;
  • элементы крепления;
  • задний подвижный фланец.

Карданный вал ВАЗ 2107 имеет довольно простое устройство

Карданная передача быть одновальной или двухвальной. Второй вариант предполагает использование промежуточного механизма, к задней части которого прикреплён хвостовик со шлицами снаружи, а на передней через шарнир зафиксирована скользящая втулка. В одновальных конструкциях промежуточный участок отсутствует.

Передняя часть кардана крепится к коробке передач через подвижную муфту на шлицевом соединении. Для этого на конце вала есть отверстие с внутренними шлицами. Устройство кардана предполагает продольное перемещение этих шлицов в момент вращения. Конструкцией также предусмотрен подвесной подшипник, прикреплённый с помощью кронштейна к кузову. Он является дополнительной точкой крепления кардана и предназначен для ограничения амплитуды его движения.

Кардан является унифицированным для всех классических моделей ВАЗ.

Видео балансировки кардана в гараже

Чем выше угловая скорость детали, тем больше вероятность получения её дисбаланса, а устранить вибрацию можно только и исключительно на сложных балансирных станках. Причём, чем габаритнее деталь, тем сложнее должно быть оборудование. Балансировка карданного вала своими руками видео попыток которой мы представили ниже, как правило, даёт результаты только психологические, но отнюдь не реальные.

Дело в том, что устранить баланс карданной передачи можно только в том случае, если точно выверить место и вес дисбаланса, причём кардан должен балансироваться исключительно в сборе с крестовинами. В условиях гаража и без балансировочного оборудования это возможно только при установленном кардане на автомобиль. Технологически это выполнить нереально. Сама же ликвидация дисбаланса — дело пяти минут, но главное — вычислить точное место, причину и устранить её.

Классификация

Всего существует несколько типов карданных передач. Применяется несколько принципов классификации для определения конкретного устройства.

Если рассматривать виды карданных валов по их назначению, тогда выделяют следующие:

  1. Основные. Они выступают в качестве опоры для привода ведущих автомобильных колёс. То есть отвечают непосредственно за раскрутку колёс в машине.
  2. Вспомогательные. Применяются как элемент подсобного механизма. Их можно встретить в паре с насосами и лебёдками, к примеру. Также могут выступать в роли промежуточной конструкции в различных устройствах.

Также можно разделить карданные передачи на:

  1. Универсальные. Они отличаются способность компенсировать достаточно внушительные осевые перемещения.
  2. Простые. Они лишены каких-либо ухищрений и особенностей. Зато чётко и качественно выполняют возложенные на них обязанности.

Но и это не всё. Есть и другой вариант классификации, который также делить карданные передачи на 2 типа.

  1. Открытый. Это самостоятельный и отдельный механизм в конструкции автотранспортного средства.
  2. Закрытый. Такой кардан спрятан от посторонних взоров, либо же является интегрированным в другой элемент автомобиля.

Отталкиваясь от конструктивных особенностей и назначения, карданные валы можно разделить на односекционные и многосекционные.

Многосекционные преимущественно применяются в обычных легковых и грузовых автотранспортных средствах. В случае с односекционными карданами речь идёт уже о ситуациях, где большую роль играет необходимость быстрого вращения на ведущей оси. Это относится к спортивным автомобилям, которые оснащаются задним или полным приводом.

Скользящая вилка

Это узел, который отвечает за соединение концов промежуточного и карданного вала. На последних имеются шлицы. Применение скользящей вилки обуславливается тем, что система подвески в процессе преодоления различных препятствий может существенно растягиваться.

КПП или раздаточная коробка, с которой соединен кардан одним своим концом, жестко зафиксирована на кузове. А вторая точка, к которой подключается вал, сопрягается с подвеской. При наезде на препятствие, расстояние между редуктором мостов и трансмиссией может увеличиваться. В этом случае кардан должен растягиваться, и способствует этому скользящая вилка.

Колебательные силы, действующие в агрегатах на частоте вращения ротора

У каждого вращающегося в подшипниках узла (вала, ротора) можно выделить три оси, от взаимного расположения которых зависят параметры вибрации агрегата, возбуждаемые его ротором. К ним относятся ось вращения, ось инерции и геометрическая ось. Минимальной вибрация оказывается в том случае, если все три оси совпадают, рис. 12.1.

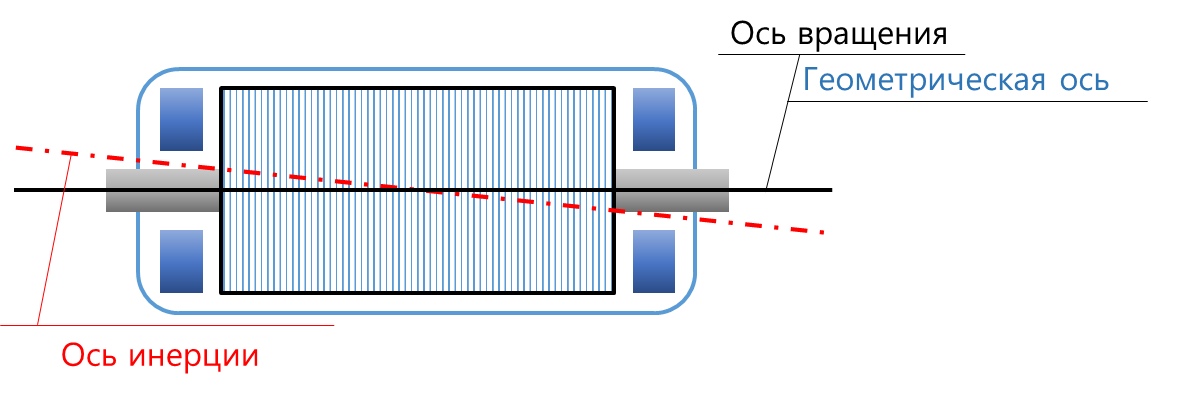

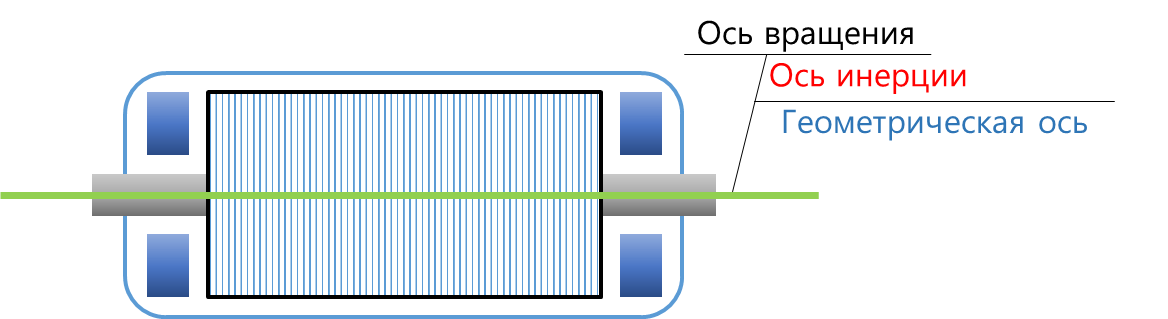

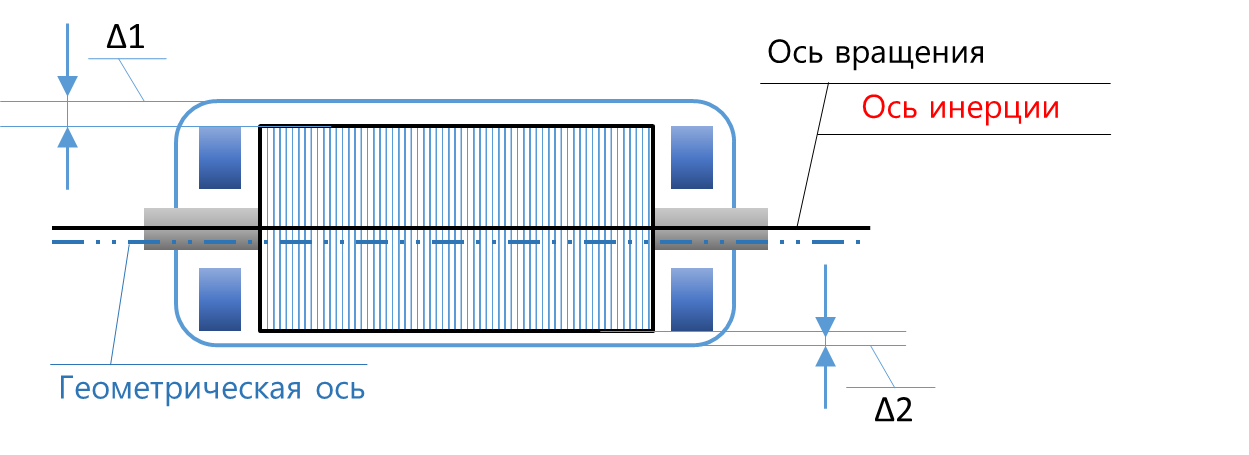

Рис.12.1. Основные оси ротора в составе агрегата: а) оси совпадают – норма, б) ось инерции смещена – необходима балансировка ротора, в) геометрическая ось смещена – необходим ремонт агрегата.

При механической связи двух и более роторов в одном агрегате процесс формирования вибрации агрегата на частоте вращения определяется еще двумя факторами. Это точность совмещения осей вращения этих роторов с расчетными (обычно в линию или параллельно), и точность совмещения осей передачи крутящего момента. Дополнительных колебательных сил на частоте вращения каждого из роторов не возникает, если оси полностью совмещены.

Смещение оси инерции относительно оси вращения приводит к появлению во вращающемся роторе центробежных сил с частотой вращения, действующих на ротор, которые уменьшают путем балансировки ротора с установкой (снятием) балансировочных масс в плоскости коррекции ротора. Результатом балансировки является снижение величины смещения этих осей друг относительно друга, которое в пределе стремится к нулю.

Смещение геометрической оси ротора относительно оси вращения приводит к дополнительному изменению сил взаимодействия ротора с другими подвижными или неподвижными элементами агрегата либо при механическом контакте (элементов механических передач или колес с дорогой), либо через рабочую среду (газ, жидкость, магнитное поле). Это динамическое взаимодействие приводит, как правило, к появлению двух радиальных сил, в том числе и с частотой вращения ротора, приложенных к ротору и другим частям агрегата встречно в радиальном к осям вращения направлении, и/или пульсирующих моментов, приложенных к ним по касательной. Для уменьшения указанных сил необходимо обнаруживать и устранять смещение геометрической оси ротора, преимущественно путем ремонта узлов агрегата. Кроме этого следует производить балансировку элементов механических передач и колес до их установки в агрегат.

Смещение осей вращения двух (и более) механически связанных роторов в агрегате относительно единой линии вала (или относительно их расчетного положения) также приводит к появлению колебательных сил на частоте вращения ротора и ее гармониках. Для снижения этих сил производят центровку и выверку роторов (осей их вращения). Задачи технологии центровки и выверки рассматриваются в следующем разделе настоящего обзора.

Смещение оси передачи крутящего момента (при совпадении оси вращения и геометрической оси полумуфт) часто происходит из-за дефектов упругих элементов или их посадочных мест в муфте и приводит к появлению действующей на ротор радиальной силы с частотой его вращения, зависящей от величины передаваемого крутящего момента. Компенсировать эту силу можно в процессе балансировки ротора, но только на одной выбранной для балансировки нагрузке на агрегат.

Таким образом, в агрегате на частоте вращения ротора могут появляться как центробежные или нецентробежные вращающиеся силы, действующие на ротор, так и пары колебательных сил и пульсирующих моментов разной природы, действующие встречно на ротор и неподвижные узлы агрегата. В этих парах встречных колебательных сил и пульсирующих моментов на частоте вращения ротора при его балансировке на месте путем установки балансировочных масс в плоскости коррекции может быть снижена только одна из составляющих – радиально направленная к ротору и вращающаяся в том же направлении.

Особо следует выделить нецентробежные силы, действующие на частоте вращения коленчатого вала поршневой машины. Это, прежде всего, пульсирующие моменты, прикладываемые к коленчатому валу и корпусу, появляющиеся из-за разброса величины сил, действующих на разные поршни машины, и создающие встречные моментные колебания коленчатого вала и корпуса. Балансировать вращающиеся узлы поршневых машин, в том числе коленчатый вал, следует до сборки машины.

Признаки и причины разбалансировки

Основным признаком возникновения разбалансировки карданного вала автомобиля является появление вибрации всего корпуса машины. При этом она увеличивается по мере увеличения скорости движения, и в зависимости от степени дисбаланса может проявляться как уже на скорости 60-70 км/ч, так и более 100 километров в час. Это является следствием того, что при вращении вала центр его тяжести смещается, и возникающая центробежная сила как бы «подбрасывает» автомобиль на дороге. Дополнительным признаком вдобавок к вибрации является появление характерного гула, исходящего из-под днища машины.

К таким последствиям может привести пренебрежение поломкой

Причин возникновения этой поломки существует несколько. Среди них:

  • естественный износ детали при длительной эксплуатации;
  • механические деформации, возникшие вследствие ударов или чрезмерных нагрузок;
  • заводской брак;
  • большие зазоры между отдельными элементами вала (в случае, если он не цельный).

Вне зависимости от причин, при появлении описанных выше признаков необходимо выполнить проверку наличия разбалансировки. Ремонтные работы можно выполнить и в собственном гараже.

Из чего состоит карданный вал?

Хотя, на первый взгляд, карданный вал кажется простым элементом, труба да и труба, но в действительности его устройство немного сложнее. Давайте познакомимся с этим вопросом ближе. Состоит герой нашей сегодняшней статьи из таких элементов:

  • подвесной подшипник;
  • вилка скользящая;
  • крепления;
  • сам карданный вал;
  • крестовина;
  • уплотнители.

Привести все существующие типы карданных валов к какому-нибудь одному знаменателю очень трудно. Дело в том, что эти устройства используются в огромном количестве разнообразной техники и, как следствие могут иметь различное исполнение.

К примеру, карданный вал может быть составлен из нескольких секций, а может быть и односекционный (такое обычно встречается у спорткаров). Во втором случае конструкция элементарна – это просто стальная труба, оба конца которой венчают крестовины карданного вала и наконечники.

Если секций больше одной, то и крестовин также становится больше – они нужны для сопряжения вращающихся под разными углами валов.

Ещё одна важная деталь конструкции — подвесной подшипник карданного вала. Он является опорой для всей конструкции и удерживает её на месте, не мешая вращаться. Подшипник закреплён к кузову машины, и в зависимости от количества секций кардана этих деталей может быть несколько.

В целом же кардан является достаточно надёжным узлом автомобиля. Его создавали с учётом высоких нагрузок и он, как правило, отлично справляется со своей задачей. К недостаткам этого узла относят достаточно большой вес и габариты, помимо этого в заднеприводных и полноприводных авто из-за своего расположения под днищем он «съедает» часть полезного пространства салона.

Вот так, коллеги-автолюбители, мы кратко прошлись по основным вопросам, связанным с карданным валом автомобиля.

До новых встреч, и не забывайте заглядывать блог, чтобы не пропустить свежие и интересные публикации.

Тэги

трансмиссия

Возможные неисправности «кардана»

Как стало ясно, «кардан» — устройство относительно простое в своей организации. Несмотря на это, довольно-таки примитивная конструкция сказывается на надёжности узла, которая, честно говоря, могла бы быть и повыше. Так, в отличие от ШРУСов на переднеприводных авто или обгонных муфт, дифференциалов на полноприводных агрегатах, «карданные» машины имеют лишь несколько основных составляющих трансмиссии:

  • Передний карданный вал – вращает передние полуоси;
  • Средний карданный вал – обеспечивает передачу вращения от КПП на все оси и полуоси автомобиля (передний и задние колёса);
  • Задний карданный вал – имеется на полноприводных автомобилях и вращает, соответственно, задние полуоси.

Именно из-за нарушений в синхронности работы основных частей механизма случается большинство поломок «кардана». Помимо этого, сами составные элементы выполняют ряд важнейших и сложных функций, например:

  1. Передают крутящий момент на оси и полуоси;
  2. Поддерживают друг друга в конструкции автомобиля;
  3. Служат опорой для иных частей трансмиссии.

Отметим, что при правильном обслуживании и эксплуатации в надёжности «кардан» ничем не уступает ШРУСам или иным распределителям крутящего момента. Однако зачастую карданные агрегаты эксплуатируются неправильно, поэтому и их поломки случаются нередко. Основные неисправности механизма представлены, так скажем, «золотой тройкой». Если быть точнее, то речь идёт о следующих проблемах:

Деформация некоторых частей «кардана», происходящая из-за наезда автомобиля на высокие препятствия или сбоев в его работе;
Рассинхронизация переднего, среднего и заднего валов, являющаяся следствием долгой, не обязательно неправильной эксплуатации карданного механизма;
Износ составных частей механизма. Чаще всего страдают шарниры, подшипники и сальники «кардана»

Дабы не допустить более серьёзных неисправностей из-за износа подобных деталей, крайне важно каждые 60-80 000 километров пробега проверять карданный вал на дефекты и при наличии устранять таковые.

Большинство карданных механизмов имеют довольно-таки внушительный ресурс – 400-500 000 километров пробега. Естественно, добиться полной отдачи от устройства получится лишь в том случае, если соблюдать правила его обслуживания и эксплуатации.

Особенности балансировки карданной передачи

В случае же с карданным валом, мы имеем дело с деталью, длина которой значительно превосходит диаметр, а дисбаланс может иметь одинаковый модуль, но разный вектор направления. Это называется моментной неуравновешенностью и вычисляется она только с помощью оборудования для балансировки карданного вала. Такие вибрации лечатся только при помощи динамической балансировки, которая требует вычисления и устранения сразу нескольких дисбалансов.

Дисбаланс кардана может возникнуть не только вследствие его повреждения, но и в некоторых других случаях:

  • заводской брак (разная толщина стенки трубы кардана, некачественная и невыверенная фиксация проушин);
  • возникновение зазоров в элементах карданной передачи;
  • искривление самого вала;
  • износ шлицов.

Кроме того, в большинстве случаев необходима динамическая балансировка нового кардана, а также после каждого ремонта выполнять балансировку карданного вала Цена этой операции в спеццентрах зависит от модели автомобиля, а примерная стоимость работы приведена в таблице.

Утечка масла в сочленении коробки и передней части карданного вала

Встречается на автомобилях со шлицевым соединением, расположенном в коробке или раздатке.

Причины появления протечки:

  1. Протечка масла происходит вследствие дефекта сальника в коробке. Уплотнительное кольцо со временем дубеет, образуя щель между подвижным штоком кардана и сальником. Устраняется заменой сальника в коробке, раздатке.
  2. Нарушение зеркала на подвижном штоке (шлицевом соединении) карданного вала. Появление на шлицах заусениц или шероховатостей. Лечиться заменой шлицов. Как временный вариант заусенцы можно зачистить шкуркой «нулевкой», уменьшающий протечку.

Как провести балансировку своими руками?

Ниже описан старый, но эффективный метод восстановления кардана. Его недостаток заключается в больших временных затратах. Для проведения манипуляции понадобятся удобная смотровая яма или эстакада, грузики с разным весом. Последние можно заменить кусочками сварочных электродов.

Работы выполняются по инструкции:

  1. Условно разделить трубу поперёк на 4 одинаковых отрезка. Число частей может быть увеличено в зависимости от силы тряски и большого количества свободного времени.
  2. На первый кусочек кардана нужно прикрепить свинцовый грузик с примерным весом 30г. таким образом, чтобы он был надёжно зафиксирован на поверхности с возможностью легко снять его. Обычно для обеспечения такого закрепления используют металлический хомут, прочную клейкую ленту (изоленту или скотч), мягкую стяжку, проволоку и т.д. Если вместо груза прикрепляются электроды, то присоединяют больше двух штук одновременно. Их количество варьируется при уменьшении общей массы.
  3. Провести тест. Для этого нужно выехать на гладкую дорогу и проверить степень вибрации. Если она стала менее ощутима, то выбран верный отрезок кардана для балансировки.
  4. В том случае если уровень дрожания авто остался на прежнем уровне, следует зафиксировать грузик на следующей части вала, отмеченной в начале процедуры.

Будет полезно: Износ шин автомобиля: индикатор износа и причины быстрого износа колес

Повторять эти стадии работ необходимо до тех пор, пока не будет обнаружен тот отрезок кардана, при котором вибрация проявляется в минимальной степени. Далее нужно подобрать оптимальный вес грузика, при котором тряска исчезает совсем. Это идеальный вариант, однако при самостоятельной балансировке можно допустить остаточное чуть ощутимое дрожание машины.

Завершающим этапом балансирования вала этим способом является жёсткое долговечное прикрепление груза к кардану. Лучший вариант прикрепления – использование электросварки. Если такой возможности нет, то альтернативой станет вещество «холодна сварка». Нежелательный, но часто применяемый метод – надёжное затягивание грузика хомутом из металла.

Другие методики балансировки вала

  1. Ещё один метод начинается со снятия кардана. Его укладывают на идеально ровную горизонтальную поверхность на металлические невысокие подставки. Расстояние между ними должно быть немного меньше длины вала. Деформированный кардан имеет смещённый центр тяжести. В подобном положении деталь прокрутится, и его утяжелённый участок окажется снизу. Этот метод может стать «предисловием» к уже описанному алгоритму. Благодаря ему, определение нужного участка трубы пройдёт быстрее. Однако найти идеально ровную плоскость для его применения не всегда возможно.
  2. Использование анализатора частоты. Его можно собрать самостоятельно, но для отслеживания работы прибора нужно установить на компьютер специальную программу. Результаты колебаний на каждом отрезке трубы записывают, вычисляется место разбалансировки. Этот способ помогает справиться с вибрацией на продолжительный срок, но не устраняет её совсем.

Где отбалансировать коленвал – варианты ремонта

Отбалансировать коленчатый вал можно двумя способами:

  1. Статический способ применяется при незначительных нарушениях баланса. В этом случае коленчатый вал находится в неподвижном состоянии. При этом тяжелая сторона опущена вниз. Легкая часть уравновешивается с помощью грузов, которые крепятся на край легкой стороны. Затем с помощью специальных ножей снимается металл с тяжелой части, пока не опустится нагруженная часть.

    Шлифовка коленчатого вала

  2. Динамический способ точнее статического. Его применяют для устранения существенного дисбаланса. В этом случае необходим специальный станок, на который устанавливается вал. Коленчатый вал начинают раскручивать до необходимых оборотов. С помощью лазера определяется точка, где находится наиболее тяжелая точка. С этого места снимается лишний металл.

Преимущества и недостатки

Несмотря на объективную необходимость использования карданной передачи в автомобиле, этот механизм обладает сильными и слабыми сторонами.

Начнём с положительных качеств. Их перечень достаточно обширный, потому стоит остановиться на самых основных.

  • надёжность и долговечность. Во многом эти качества приобретены за счёт способности кардана выдерживать серьёзные нагрузки. Это преимущество особенно актуально для тяжеловесных машин, а также автомобилей, которые часто вынуждены ездить по неровным дорогам и пересечённой местности;
  • ремонтопригодность. Важным достоинством КВ является тот факт, что в процессе ремонта можно менять отдельные компоненты. Нет необходимости осуществлять замену всего узла, что значительно снижает расходы на ремонт автотранспортного средства;
  • лучшая чувствительность руля. Активно проявляется на заднеприводных автомобилях, где используется карданный вал. Привод практически никак не зависит от кардана, а потому передняя ось сосредоточена на управлении, а задняя на толкании автомобиля;
  • хороший разгон. Узел позволяет загружать задние колёса, но одновременно с этим разгружать передние. Это способствует снижению вероятности такого явления как пробуксовка на машине;
  • контроль заноса задней оси. Если возникает занос задней оси, справиться с ним удаётся намного проще за счёт применения карданной передачи;
  • длительный срок службы. Элемент действительно надёжный, а его конструкция обеспечивает продолжительную эксплуатацию;
  • возможность восстановления. Даже когда КВ сильно изнашивается или сталкивается с серьёзными поломками, его реально восстановить. Хотя в определённых случаях для этого требуется наличие специального оборудования.

Но и недостатки в карданных валах также присутствуют

И на них порой стоит обращать внимание

Если говорить о слабых сторонах КВ, то здесь стоит выделить такие моменты:

  1. Главным недостатком считается тот факт, что валы вращаются не синхронно при увеличении угла между ними. Но в действительности такой минус не особо актуален для машин с задним и полным приводом. Недостаток проявляется в основном применительно к переднеприводным транспортным средствам. В связи с этим кардан обычно заменяют более сложным устройством с аналогичным назначением. Речь идёт о конструкции под названием ШРУС или же шарнире равных угловых скоростей.
  2. Ещё одним минусом считается внушительный вес конструкции. Большая масса негативно влияет на динамику транспортного средства и способствует увеличению расхода топлива.
  3. Чтобы установить в машине карданный вал, требуется предусмотреть наличие специального тоннеля. Это негативно отражается на комфорте в салоне транспортного средства, поскольку посередине машины проходит порой довольно внушительный бугорок.
  4. Карданные валы способны создавать дополнительный шум и вибрацию.

Несмотря на имеющиеся недостатки, некоторые из них достаточно условные, и не могут считаться полноценными минусами карданного вала. Плюс производители активно работают над усовершенствованием конструкции, что позволяет избавляться от некоторых недочётов, а также исправлять ошибки предыдущих версий карданных передач.
