Порядок подключения высоковольтных проводов гранта 8 клапанная
Чтобы не перепутать выводы на катушке зажигания (модуле зажигания), высоковольтные провода удобнее менять поочередно.
— Отсоединяем высоковольтные провода от свечей зажигания.
Отсоединяем наконечники высоковольтных проводов от катушки зажигания
Тестером (в режиме омметра) измеряем сопротивление проводов.
У исправных проводов сопротивление (в зависимости от длины) должно быть в пределах 3,5—10,0 кОм. Не более 15 кОм
Заменять высоковольтные провода следует комплектом.
— Подсоединяем провода к свечам зажигания и катушке зажигания в соответствии с порядковыми номерами цилиндров, нанесенными на провода и на катушку зажигания.
Подсоединять провода к катушке зажигания необходимо только в соответствии с порядковым номером цилиндра. На изоляции проводов нанесена маркировка — порядковый номер цилиндра.
Лада Гранта Snezhinka ® › Бортжурнал › 0363 + 1304 и 1302. Замена свечей и ВВ проводов.
Уже почти неделю, на холодную, появляются ошибки, которые устранили вроде как 10 000 км назад.Предыдущая запись в БЖ о похожей поломке.Глушу авто, скидываю ошибки по БК и весь день не появляются, а утром снова троение.Что происходит с авто, не понимаю? кто исправлял? как? и кто справился? может кто что слышал от друзей? прошу написать в комментах.

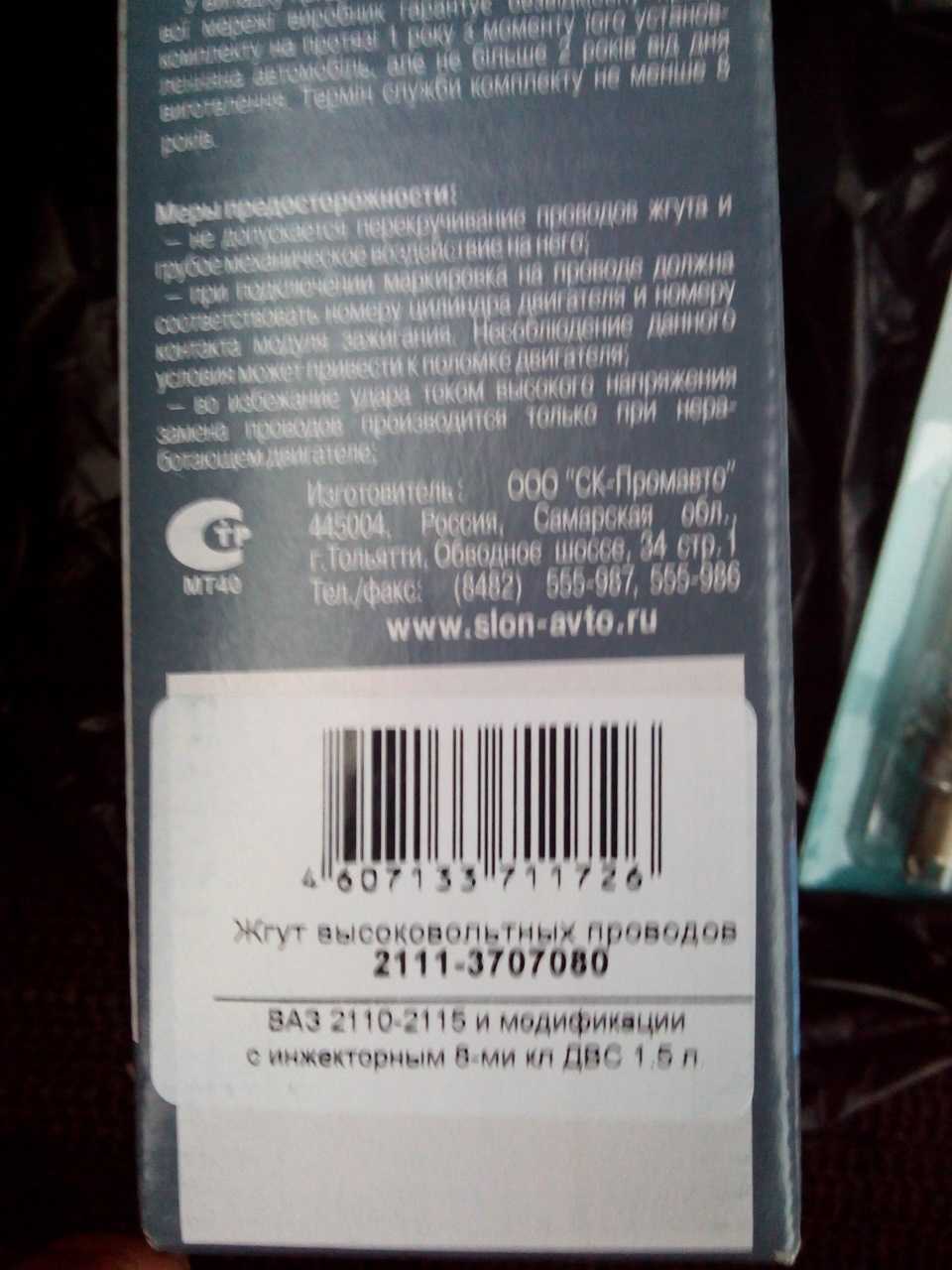

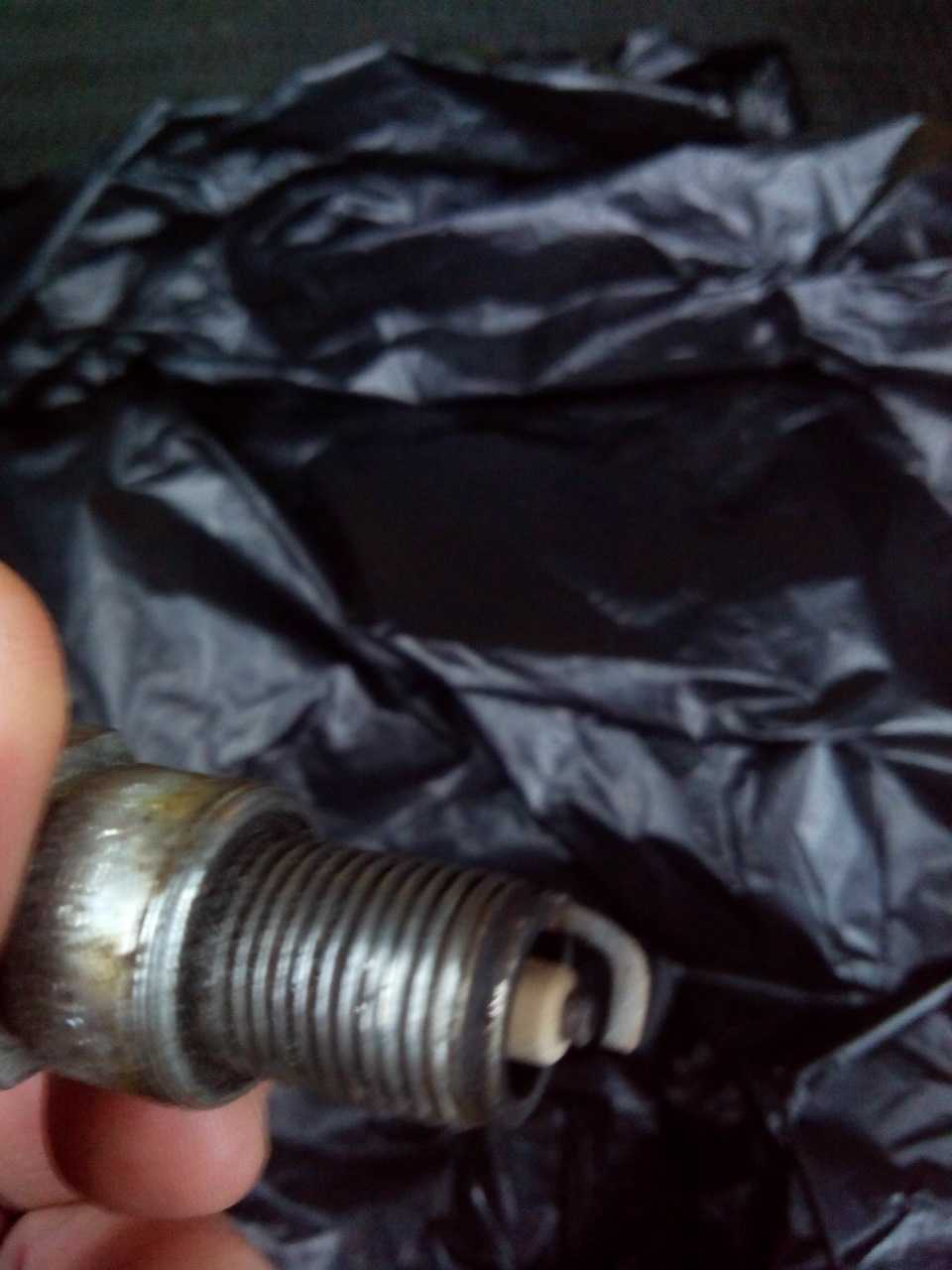

Так как уже подошло время замены проводов, а также при прошлом ремонте были установлены разные свечи, то решил поменять всё в комплекте, получилось не плохо.

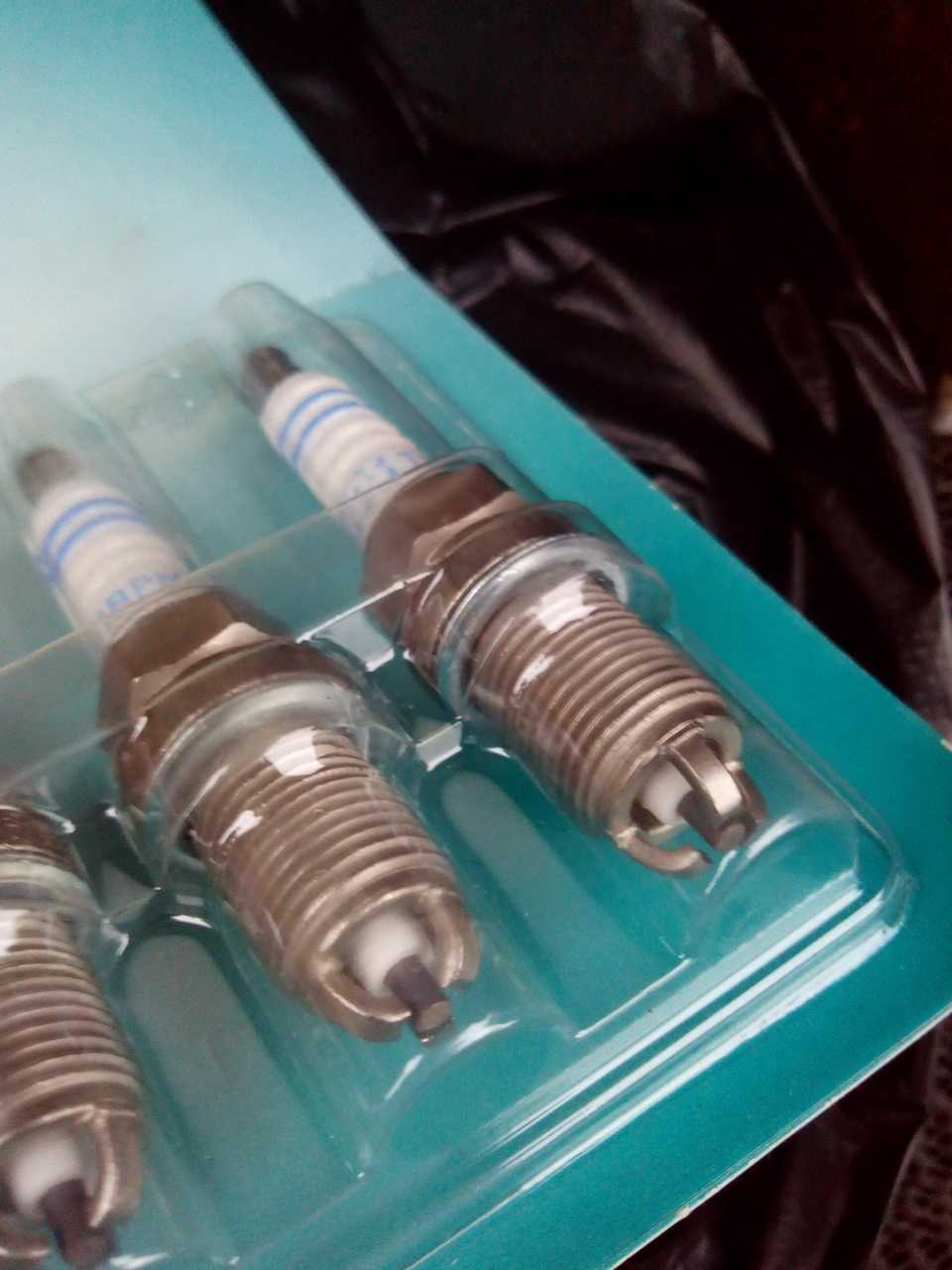

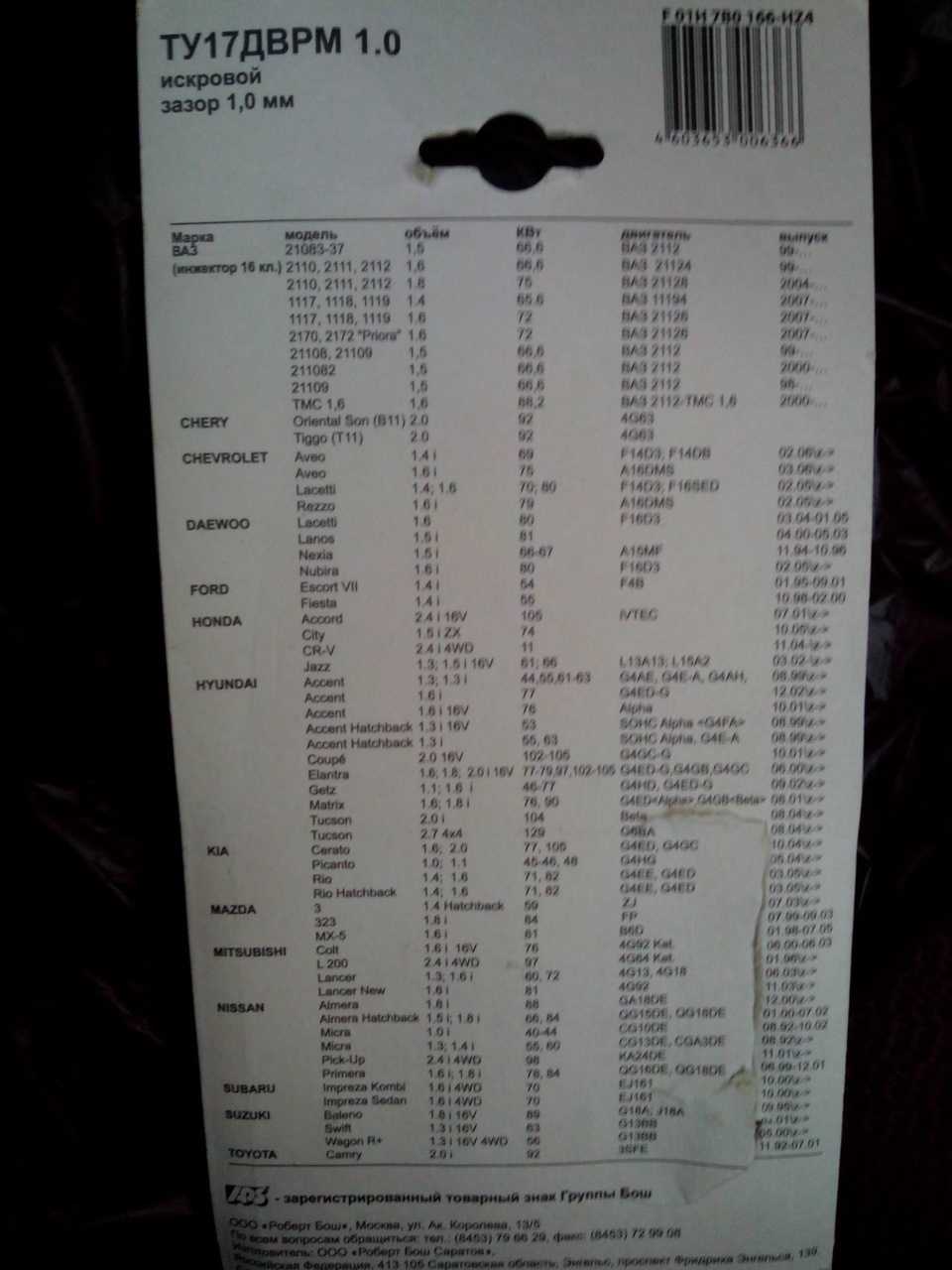

Свечки взял согласно тестам «За рулем», а также по отзывам товарищей о заводе в энгельсе. Т.к. на 8 клапанные не было свечей, взял от 16и кл., только пришлось ещё свечник поменять.Провода выбирал между оригинальными Лада(слон) и заводскими Слон )) Выбрал Слон, т.к. цена одна, а характеристики были лучше чем у Лада Деталь.
Ищу выход из проблемы с ошибками, т.к. регулировку клапанов делал 10 000 назад, но не должны же сбиться параметры?

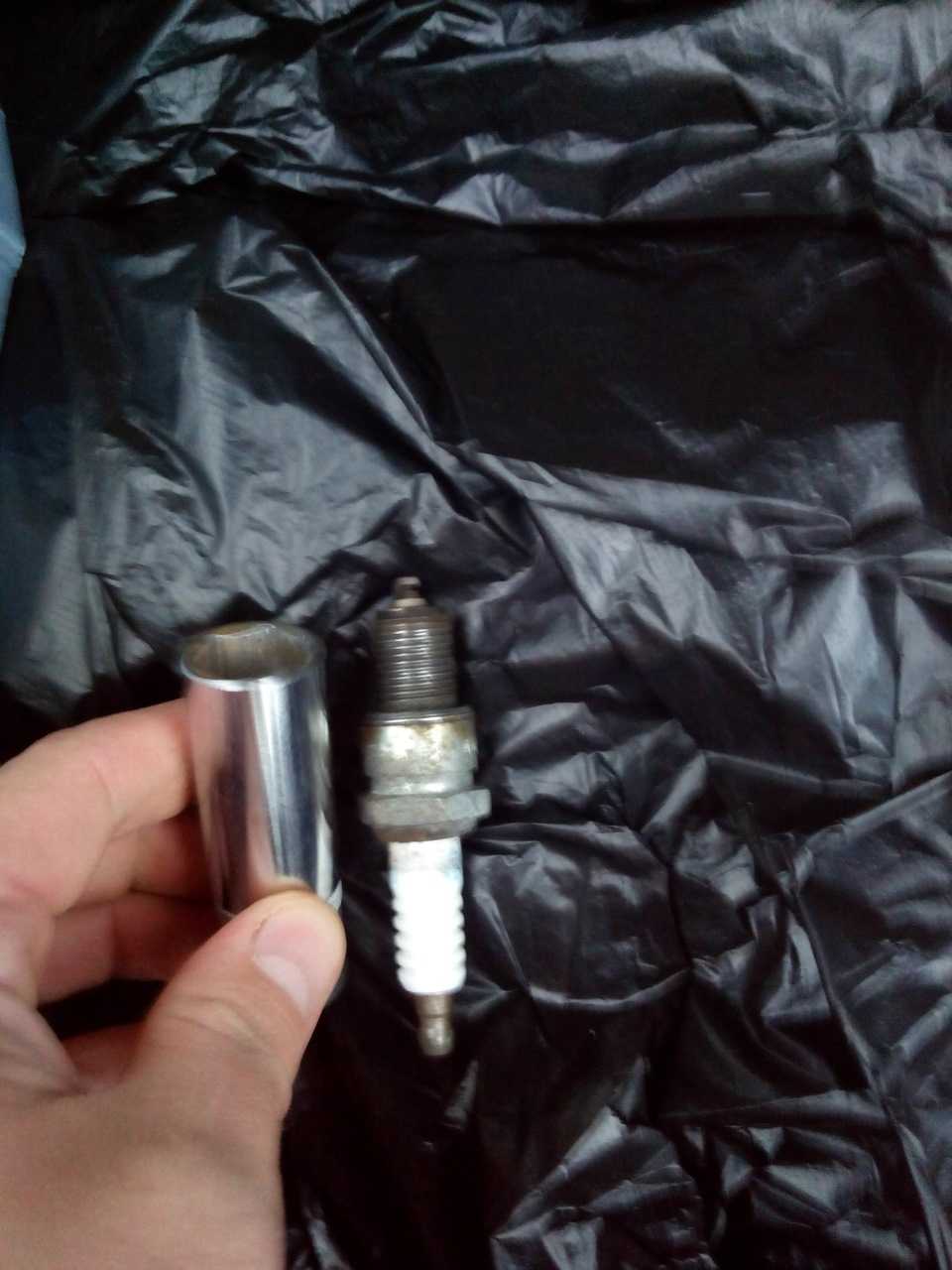

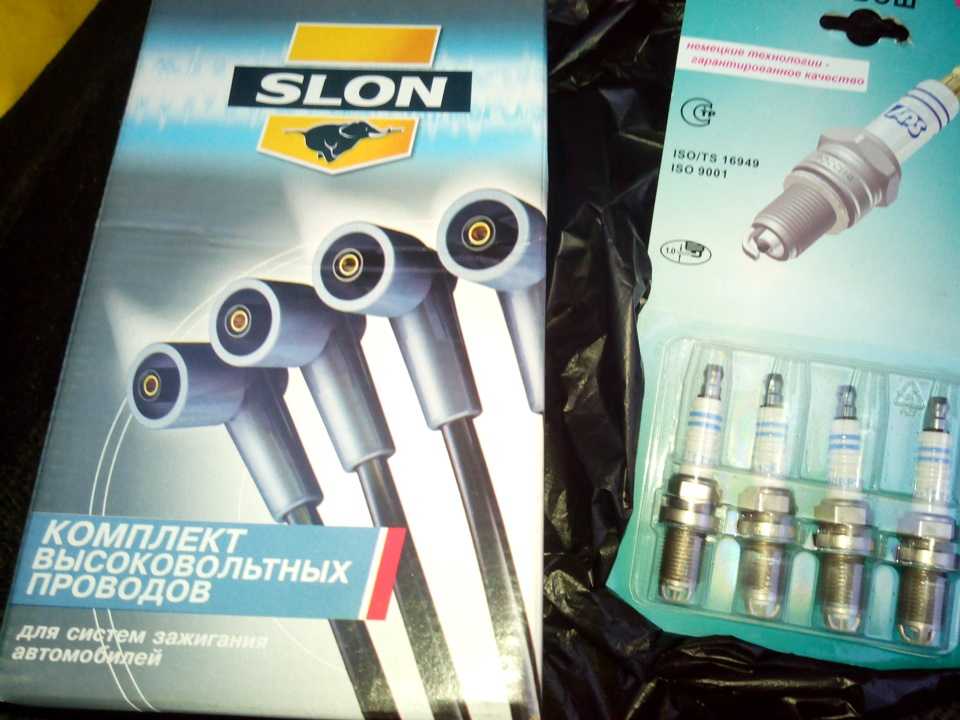

Итого:ВВ провода — 550Свечи — 300Свечной ключ(головка на 16) — 200
Цена вопроса: 1 050 ₽ Пробег: 111 111 км
Лада Гранта Красная Люкс Механика › Бортжурнал › Катушки умирают стоя. И молодыми
Вот и меня настигла известная напасть — померла катушка.Помирала недолго, но мучительно.
При возникновении определенных симптомов в поведении машины народ часто не предполагает именно эту неисправность. Кто винит свечи, кто форсунки, кто воздух, кто ДМРВ, кто бензин. Одним словом, никакого согласия в стане эксплуатантов не наблюдается.
Так вот, все эти компоненты — не при чем. Сразу с негодованием отбросим наш любимый бензин, который с помощью вирусной деятельности журналистов-недоучек и троечников из автосервисов у нас «Ну очень-очень плёхой». Мы не троечники, поэтому бензин у нас нормальный. Вполне съедобный.
В остальном же, следует признать, симптомы весьма неспецифичны. Действительно, можно заподозрить все, что угодно. На мой вкус, они, вообще, больше всего напоминают подсос воздуха в коллектор. Но нет — это катушка.Сейчас я их (симптомы) опишу со всей возможной тщательностью, чтобы каждый знал — как именно умирают катушки на моторе 21126.
Началось все сырым промозглым вечером. На холостых оборотах прогретый двигатель (86°С) вдруг начал сбиваться на троение — примерно один пропуск в 3-4 секунды. Ощущается это по качанию стрелки тахометра и по повышенной вибрации в салоне.Снаружи это проще всего услышать у выхлопной трубы — оттуда раздаются звуки специфического негромкого чихания.В движении все было безукоризненно.
Примерно через десять километров при трогании стал отказывать один цилиндр. Через 15-20 метров после трогания при оборотах около 2000 еще на первой передаче он рывком подключался. На других передачах все было в порядке. На холостых оборотах двигатель продолжал сбиваться на троение с той же частотой. Чуть остывший (72°С) двигатель работал вполне нормально. С этого момента я начал разговаривать с лампочкой «Проверь двигатель» человеческим голосом, призывая ее к совести и убеждая, что довольно интриги — пора зажигаться.
На следующий день утром холодный двигатель уже слегка подтраивал, особенно после выхода на обороты ниже 1000. В движении работал без замечаний. Троганье с места так же, как и накануне сопровождалось полным отключением одного цилиндра с последующим резким подключением.
Примерно через 20 километров двигатель начал подтраивать сразу после дачи газа при переходе от торможения двигателем к разгону. Это было каждый раз и уже на любой передаче.
Еще через 10 км при очередном троганье с места с подключения цилиндра не случилось, а случился наконец-то чек-ынжын. БК тут же показал ошибку 0363. Что в переводе с машинного языка на человеческий означает:«Что-то в процессе сгорания пошло не так и щас окирпичится нейтрализатор. Так как он дорогой, то я пожалею твое бабло и отключу неправильный цилиндр.»
9. Хруст в коробке передач.
Если ваш автомобиль оборудован механической коробкой передач и во время движения при переключении скорости вы услышали какой-то хруст, то это может быть первым симптомом появления в машине различных проблем. Как правило это в первую очередь связано с достаточно большими пробегами самого автомобиля и во вторых, с естественным износом определенных деталей коробки передач.
Для начала этот хруст в коробке передач при переключении скорости может одназначно свидетельствовать об износе самих синхронизаторов и других компонентов коробки. Синхронизаторы, как многие из нас знают, выполняют важную роль в любых коробках передач, выравнивают частоту вращения валов и шестерней в трансмиссии для передачи в дальнейшем необходимого крутящего момента на определенной скорости.
Также этот хруст может свидетельствовать и об износе сцепления. Обычно при этой неисправности этот хруст появляется при полностью выжатой педали сцепления, во время переключения передач. Тоже самое обычно происходит и при исправном сцеплении, когда вы не до конца выжмите ту же педаль сцепления.
Общие советы при подключении высоковольтных проводов.
Проверка высоковольтных проводов. Чтобы проверить провода, вам понадобится мультиметр-тестер. Проверьте сопротивление проводов — оно должно быть не более 20 КОМ ( на практике самый длинный провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода больше 20 Ком — его необходимо заменить. Тщательно осмотрите провода на предмет перетирания о части мотора или об другие провода. В случае значительного истирания — провод заменить. В случае незначительного истирания — возможно проложить провод так, чтобы он не терся, и зафиксировать в этом положении.
Укладка проводов. Не старайтесь подключить провода в связке. Разберите жгуты проводов, освободите провода из пластиковых держателей. Соедините высоковольтные выводы с соответсвующими свечами цилиндров. Прокладывайте провода так, чтобы они не терлись друг о друга, части мотора, шланги. Не допускайте резких перегибов и натяжки проводов. После подключения всех проводов зафиксируйте их в жгут специальными гребенчатыми держателями, входящими в комплект поставки.
Порядок подключения в/в проводов на ВАЗ карбюратор (2108, 2109, 21099)
Центральный провод с крышки трамблера всегда идет на катушку зажигания (бобину).
Вывод крышки трамблера, который смотрит в сторону передка машины, соединяется с первым цилиндром.
Вывод крышки трамблера, смотрящий вниз, соединяется с третьим цилиндром.
Вывод крышки трамблера, смотрящий назад, соединяется с четвертым цилиндром.
Вывод крышки трамблера, смотрящий вверх, соединяется со вторым цилиндром.
Порядок подключения высоковольтных проводов на ВАЗ Классика, Нива с карбюратором и трамблером.
Центральный провод от катушки зажигания (бобины)
1 цилиндр — над вакуумным корректором. Далее по часовой стрелке порядок 1-3-4-2.
Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)
Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы — но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите.
Инжекторные ВАЗ выпуска после 2004 года с катушкой зажигания нового образца (3-контактный низковольтный разъем)
Как и на модулях зажигания старого образца, на новых катушках тоже обозначено соответсвие выводов цилиндрам. Но порядок подключения отличается от порядка на модуле зажигания старого образца. Будьте внимательны.
Вв: профессиональная замена
Если вы надумали обратиться в сервис за процессом замены высоковольтной проводки, то дело, конечно, благое, но не стоящее тех денег, что с вас попросят. Еще и могут мозг запудрить на тему как часто надо менять высоковольтные провода, с логикой, лучше заранее заняться профилактикой, чем встать на трассе.
На трассе вы не встанете, контакт – это не датчик, умирает даже последний не сразу. Замена встанет от 1000 рублей. плюсом сервисного обслуживание в этом случае будет факт того, что вам посмотрят свечи. И точно их почистят (имеют свойство замасливаться, что негативно сказывается на пропускной способности для импульсов по высоковольтным проводам).
Замена высоковольтных проводов зажигания — нехитрая операция, доступная каждому автолюбителю.
Высоковольтные провода предназначены для передачи импульса от модуля или катушки зажигания к свечам зажигания. При неисправности высоковольтных проводов зажигания возникают перебои в работе двигателя, он может вибрировать и «троить» на холостом ходу.
Основные неисправности высоковольтных проводов :
- пробой изоляции, утечка тока
- разрыв жилы
- повышение сопротивления
- механическое перетирание изоляции
- ненадежное крепление к свече зажигания или модулю зажигания
Чтобы заменить высоковольтные провода, нужно купить новый комплект. При покупке лучше выбирать силиконовые провода, они лучше сохраняют эластичность и гибкость, особенно зимой.
Перед заменой нужно убедиться, что зажигание выключено.
Не стоит снимать сразу все провода
Важно не нарушить , так как искра в цилиндры должна поступать в определенной последовательности. К примеру, у двигателей ВАЗ цилиндры работают в порядке 1-3-4-2
То есть, искра подается сперва в первый цилиндр, потом в третий, потом в четвертый и второй.
Номера цилиндров обычно считаются слева направо, первый цилиндр тот, что ближе к ремню ГРМ.
Гнезда на модуле зажигания также имеют нумерацию, но обычно этот модуль находится в таких местах, где ее просто не видно или она забрызгана грязью.
Поэтому, лучше снимать провода по одному. К, примеру снять наконечник провода со свечи 4го цилиндра и выдернуть второй конец из гнезда модуля зажигания. Вместо снятого провода поставить высоковольтный провод из нового комплекта.
Обычно провода для каждого цилиндра отличаются по длине, поэтому снятый провод лучше сравнить с новым комплектом и выбрать из него аналогичный по длине.
Аналогичные действия проделываем с остальными проводами.
При укладывании новых проводов следите, чтобы они нигде не касались движущихся деталей и не перетирались об соседние элементы.
После замены высоковольтных проводов, заведите двигатель. Если он «троит» или глохнет, значит Вы нарушили порядок подключения высоковольтных проводов , о котором говорилось выше.
Товар добавлен в закладки!
- Описание
- Отзывы

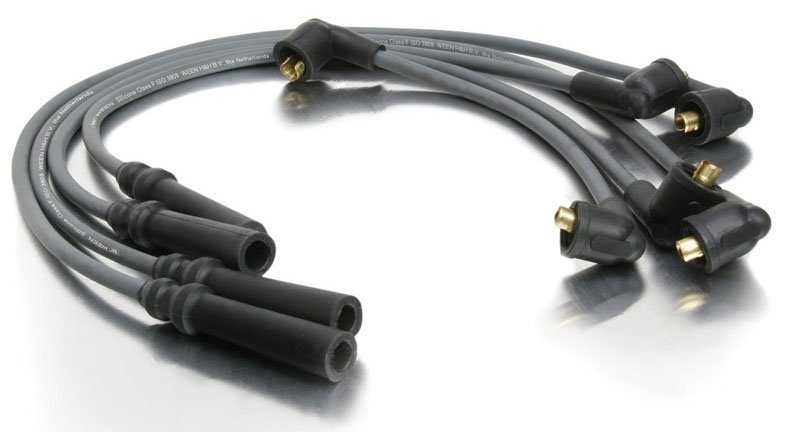

Высоковольтные провода TESLA HI-TEMP suppressor.
ПРИМЕНЯЕМОСТЬ: ВАЗ 2108, 2109, 21099, ВАЗ 2110, 2111, 2112, ВАЗ 2113, 2114, 2115, ВАЗ 1117, 1118,1119 (Лада-Калина), ВАЗ 2170, 2171, 2172 (Лада-Приора), ВАЗ 2190, 2191 (Лада-Гранта), ВАЗ 2192, 2194 (Лада-Калина 2) с инжекторными 8V двигателями.
Фирма TESLA BLATNA a.s. расположенная в Чешской Республике является важнейшим поставщиком проводов зажигания и предохранителей на заводы автопроизводителей в Европе (VW Group), а также в России (ВАЗ).
Высоковольтные провода TESLA с маркировкой HI-TEMP suppressor имеют новый резистивный сердечник, что улучшает перенос энергии и значительно повышает долговечность проводов.
Диаметр провода: 7 мм.
Пробивное напряжение: 35 кВ.
Динамическая термостойкость: от -40 до +200°C.
Полностью проводящий силиконовый сердечник провода (1) изготовлен из проводящих стеклянных волокон (а), покрытых резистивным силиконовым слоем (b).
Волокна гарантируют повышенную прочность при растяжении и обе проводящие части обеспечивают максимальную передачу энергии к свече зажигания и совершенную защиту проводов от радиопомех.
Внутренняя изоляция (2) с изоляционной оплеткой (3) также выполняет функцию электрической изоляции и улучшает механические свойства провода на изгиб.
Внешняя силиконовая изоляция (силиконовый плащ) (4), включая диэлектрическую изоляцию, защищает сердечник от вредных влияний рабочей среды.
Провода зажигания обеспечивают контакт со свечей зажигания и катушкой с распределителем при помощи разных типов контактов (5).
Контакты охраняются прямыми или прямоугольными наконечниками и колпачками (6) от влияния рабочей среды.
Провода отвечают требованиям стандартов ISO 3808, ISO 6856.
Комплекты TESLA сертифицированы в соответствии со стандартом ГОСТ.
|
Диагностика неисправностей по посторонним звукам в автомобиле.

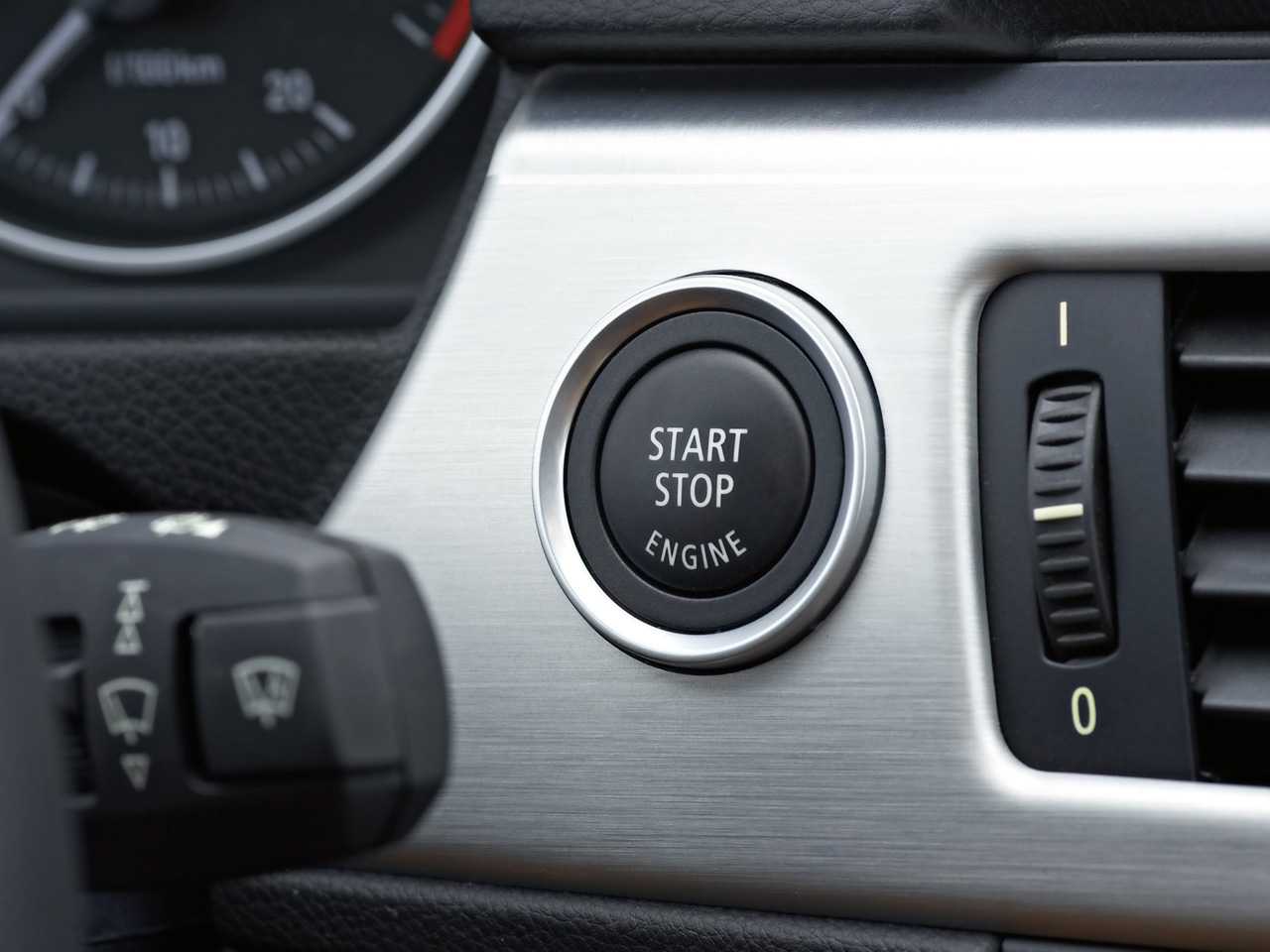

Повернув ключ зажигания в автомобиле или нажав на кнопку старт/стоп запуская двигатель, Вы (каждый автомобилист) как доктор должны уметь слушать и слышать свой автомобиль. Это нужно для того, чтобы вовремя обнаружить в машине посторонние шумы, которые могут указывать вам на различные неисправности в машине.
К большому сожалению многие автоводители совсем забывают о том, что любой автомобиль является сложнейшим техническим устройством, которое периодически со временем может ломаться. Помните друзья, что любой автомобиль в исправном состоянии не должен издавать ни каких посторонних шумов или непонятных звуков.
Если ваш автомобиль по каким-то причинам начал издавать неизвестные посторонние шумы, то вполне вероятно, что у вас машина находится в неисправном состоянии. Вот уважаемые автомобилисты 10(десять) самых распространенных причин по которым Вы можете услышать в вашем автомобиле различные посторонние звуки.
Вместо послесловия
При покупке машины с пробегом полезно знать, как найти утечку тока и понять ее причину. Берите мультиметр на осмотр машины – спасете себя от неприятных сюрпризов, вроде внезапно севшего аккумулятора, скачков напряжения или сгоревшей проводки.
С той же целью проверяйте историю автомобиля. Сделать это можно прямо во время беседы с продавцом. Удобно воспользоваться сервисом «Автокод» – промониторите информацию сразу в 13 источниках: ГИБДД, РСА, ЕАИСТО, банках, налоговой и других службах. Проверка займет 5 минут.
После вы узнаете реальный пробег, количество владельцев, историю штрафов, а также информацию об угоне, участии в ДТП, ограничениях на регистрацию авто и многое другое. Будьте бдительны!
Полностью изучив онлайн-отчет, все же стоит внимательно приглядеться к техническим нюансам авто при покупке. А если вы не уверены в своих знаниях, или выехать на осмотр не предоставляется возможности, закажите услугу выездной проверки. Мастер проведет диагностику за вас и сделает подробное заключение с профессиональной точки зрения.
Порядок подключения высоковольтных проводов гранта 8 клапанная
Чтобы не перепутать выводы на катушке зажигания (модуле зажигания), высоковольтные провода удобнее менять поочередно.
— Отсоединяем высоковольтные провода от свечей зажигания.
Отсоединяем наконечники высоковольтных проводов от катушки зажигания
Тестером (в режиме омметра) измеряем сопротивление проводов.
У исправных проводов сопротивление (в зависимости от длины) должно быть в пределах 3,5—10,0 кОм. Не более 15 кОм
Заменять высоковольтные провода следует комплектом.
— Подсоединяем провода к свечам зажигания и катушке зажигания в соответствии с порядковыми номерами цилиндров, нанесенными на провода и на катушку зажигания.
Подсоединять провода к катушке зажигания необходимо только в соответствии с порядковым номером цилиндра. На изоляции проводов нанесена маркировка — порядковый номер цилиндра.
Проверка провода на обрыв мультиметром
Разбитый провод может вызвать сбой в автомобиле или части его оборудования, что особенно опасно в движущемся транспортном средстве.
С помощью мультиметра можно найти повреждения проводы, даже если оно скрыто внутри изоляции. Проверить высоковольтные провода мультиметром можно следующим образом:
Отключите источник питания к транспортному средству или части оборудования, которое содержит провод, необходимый для проверки. Используйте гаечный ключ, если вам нужно отсоединить кабель аккумулятора.
Внимательно проверьте соединения на обоих концах провода на предмет повреждений, если они легко доступны
Слегка потяните за концы проводов, где они крепятся к разъёмам, чтобы убедиться, что они надёжно закреплены.
Пощупайте длину провода с помощью указателя и большого пальца, уделяя особое внимание любым недостаткам изоляции провода. При необходимости используйте небольшое зеркало и фонарик, чтобы охватить места, где у вас минимальный доступ
Вы можете заподозрить любые проблемы, если в изоляции обнаружены признаки повреждения, в том числе затемнённые пятна, которые могут указывать на перегрев, что могло привести к разрыву провода внутри изоляции.
Отсоедините разъем, к которому подключён провод, и проверьте наличие повреждений.
Возьмите ММ и установите его на непрерывность или самый низкий диапазон шкалы Ом.
Включите ММ и прикоснитесь к одному из зондов к металлической клемме, которая удерживает бронепроводы к разъёму, а другой — к открытой части провода, где он входит в разъем. Отодвиньте бронь провод, чтобы проверить ложное соединение, когда вы зондируете терминал. Показание М. М. должно показывать нулевое сопротивление. Если на дисплее отображается бесконечное сопротивление, провод неправильно подключён к терминалу. Проверьте терминал на другом конце провода, если он оснащён разъёмом.
Подключите один из измерительных датчиков к одному концу провода, а другой — к другому концу провода. Используйте зажимы крокодильчика на датчиках, чтобы они подключались к концам проводов. Если в проводе есть разрыв, прибор будет показывать бесконечное сопротивление.
Вставьте штырь около 5−7 см от точки на проводе, где вы подозреваете, что есть разрыв шлейфа. Вставьте другой контакт на другую сторону провода Подключите зонд ММ к контактам, прозвонить. Если на дисплее ММ отображается бесконечное сопротивление, то в этом месте и есть разрыв провода.
Вышеуказанный порядок измерения является общим, для более точного порядка проведения измерения необходимо тщательно ознакомится и выполнять инструкцию завода изготовителя мультиметра.
01.08.2014 4 090
Роль автомобильных высоковольтных (ВВ) проводов сложно переоценить, ведь с их помощью осуществляется передача «драгоценного» напряжения на свечи, после чего происходит образование искры, которая поджигает топливно-воздушную смесь.
Не будь этих проводов, свечи не смогли бы получать ток, следовательно о работе двигателя не могло бы быть и речи. Нередко именно высоковольтные провода становятся причиной перебоев в работе двигателя. Неисправные провода подают ток с перебоями или не подают его вообще, в итоге воспламенение топливно-воздушной смеси происходит с опозданием или не происходит вовсе. Высоковольтные провода имеют простую структуру, при этом могут иметь массу различных неисправностей, которые доставляют массу неприятностей автомобилистам.
Самое обидное то, что вышедшие из строя высоковольтные провода имеют те же симптомы, что и неисправные свечи или катушка, в итоге вы можете заменить свечи или катушку, а проблема по-прежнему останется нерешенной.
Распространенные неисправности ВВ проводов:
Чаще всего проблема сводится к тому, что ток не может пройти от катушки до электрода свечи, а вот причин по которым это может произойти значительно больше.
2. Клацанье.
Если ваш автомобиль при движении по кочкам, ухабам или выбоинам издает клацкающий звук, не спешите волноваться, вполне вероятно, что это норма.
Но, если подобный звук происходит уже на ровной дороге или совсем на небольших кочках, то Вам стоит провести тщательную диагностику ходовой части автомобиля, на предмет появления дефектов в подвеске или в других частях автомобиля.
Вполне возможно, что причиной посторонних шумов на дороге будет являться неисправность тех же сайлентблоков, тех же шаровых опор, стабилизаторов или рулевых наконечников. Такие же похожие шумы иногда может издавать и неисправная выхлопная система автомобиля.
Как проверить утечку тока на б/у автомобиле мультиметром
Проверка включает в себя:
- Заглушите мотор, выньте ключ. Закройте двери, но откройте стекла – аккумулятор будет работать непостоянно, машина может закрыться на центральный замок.
- Убедитесь, что дополнительная подсветка, магнитола отключены.
- Снимите «минусовую» клемму с АКБ.
- Положите один щуп между «минусовой» клеммой и отрицательным выводом аккумулятора – прибор покажет значение тока утечки.
Нормальный показатель – 15-70 мА. Если цифры больше и вы с продавцом располагаете временем, попробуйте найти причину. Для этого также подключите мультиметр , после чего начните один за другим вынимать реле и предохранители.
Показания пришли в норму – вы нашли причину утечки тока. Возможно, дальше потребуется ремонт или замена детали, а то и всей проводки. Можете уверенно просить у продавца авто скидку или совсем отказаться от покупки.
Причин утечки может быть несколько. К ней могут быть причастны:
- аккумулятор;
- датчики;
- высоковольтные провода;
- генератор.
Каждый элемент можно проверить с помощью мультиметра.
5. Треск или хруст.
Если ваш автомобиль переднеприводной и на небольшой скорости Вы услышали какой-то хруст или треск (особенно тогда, когда вы до конца поворачиваете руль при повороте), то вероятной причиной этого хруста или треска в машине стала неисправность ШРУСа.
Эти достаточно сложные части автомобиля передают крутящий момент от коробки непосредственно на колеса. Если друзья вовремя не поменять в автомобиле ШРУС, то привод машины может сильно разбить посадочные гнезда в коробке передач, а это чревато. Поэтому уважаемые автомобилисты помните, если Вы услышите хруст или треск в передней подвеске автомашины срочно обратитесь в автомастерскую для проведения диагностики и устранения данной неисправности.
Также помните, периодически проводите осмотр самих пыльников ШРУСов на предмет, выявления трещин и повреждений в пыльниках. Пыльник ШРУСа защищает привод от попадания в него пыли и песка, что может сильно повредить ШРУС.
Диагностика проводов Lada Kalina
Прежде чем производить подключение высоковольтных проводов на Калине, купленных в автомагазине, требуется оценить текущее состояние проводки автомобиля. Для диагностики автовладельцу понадобиться аналоговый или цифровой мультиметр.
Прежде чем подключать прибор, нужно осмотреть провода на наличие внешних дефектов. К таковым относятся:
- разрывы;
- потертости;
- трещины;
- сломы.
Если наружных повреждений не наблюдается, необходимо подключить мультиметр. Проверять требуется сопротивление бронепровода, поэтому нужно перевести прибор в режим омметра. После этого бронепровод отсоединяется от свечи и катушки зажигания. Концы провода подключаются к контактам мультиметра, после чего прибор покажет текущий уровень сопротивления.
Данные о нормальных значениях сопротивления наносятся на изоляционный слой. Для легковых автомобилей нормальные значения находятся в диапазоне 4-10 кОм. При этом на одном конкретном автомобиле значения данных по отдельным проводам не должны различаться более, чем на 2,5-3 кОм. Если данный порог превышен, то налицо неполадки в системе зажигания.
Существует несколько способов проверки функциональности проводки без использования измерительных приборов:
- Использование дополнительного изолированного провода. Нужно зачистить оба конца дополнительного провода. Один конец замкнуть на массу, а вторым оголенным концом провести по колпачкам, местам соединений и всему контуру проверяемого провода. Если имеется дефект, то провод-тестер даст искру;
- Необходимо загнать автомобиль в неосвещенный бокс, открыть капот, завести двигатель. Если в изоляции ВП есть пробой, то поврежденное место будет искрить.
Самый простой способ — взять исправный высоковольтный провод и проверить его на каждом цилиндре методом исключения.
Проверка и замена свечей зажигания
Свечи можно проверить специальным тестером, который продается в магазине запасных частей.
Или с помощью помощника можно проверить свечи, вывернув их и вставив в наконечники и расположить, как показано на рисунке
Помощник включает стартер, вы в это время наблюдаете за искрой между электродами свечей.
Конечно, данные способы не могут показать полную характеристику свечей.
Так как свеча должна быть подвергнута специальной проверке на специальной установке.
На специальной установке свеча проверяется как на давление, температуру, изоляцию и искрообразование и др.
При покупке свечей желательно их проверять в магазине тестером и осматривать их визуально на наличие деформаций и трещин изолятора.
Свечи зажигания следует заменять через каждые 30 000 км пробега. Следует применять свечи зажигания А17ДВРМ или их зарубежные аналоги — LR15YC-1 (BRISK) и WR7DCX (BOSCH).

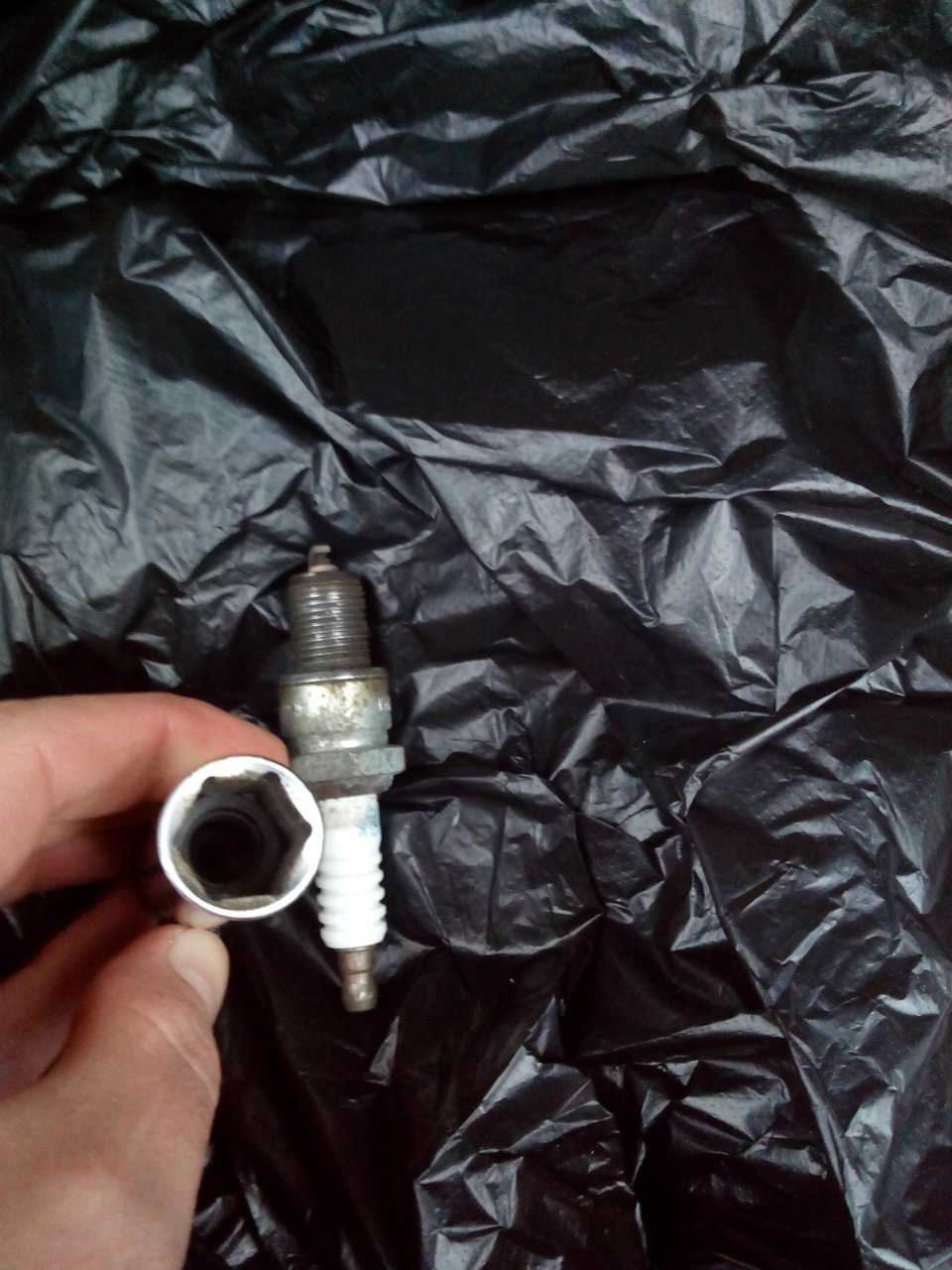

Для выполнения работы потребуется специальный торцовый ключ для свечей зажигания на 21 мм.
1. Отсоединяем высоковольтный провод свечей зажигания.
2. Протираем ветошью и обдуваем сжатым воздухом от шинного насоса место установки свечи зажигания.
Торцовым ключом для свечей зажигания на 21 мм отворачиваем свечу.
4. Перед установкой свечи зажигания набором круглых щупов проверяем зазор между ее электродами. Зазор должен быть 1,0 — 1,15 мм.
5. Регулируем зазор подгибанием бокового электрода.
Во избежание повреждения резьбы в головке блока цилиндров предварительно следует завернуть свечу от руки и уже после этого затянуть, вставив вороток в удлинитель ключа.
Момент затяжки свечи 30 — 40 Нм.
Плохо затянутая свеча может вылететь при эксплуатации и испортить резьбовую часть свечного отверстия ГБЦ. Но и перетягивать свечу нельзя.
6. Заворачиваем свечу в головку блока цилиндров.
7. Аналогично заменяем свечи остальных цилиндров, и подсоединяем к ним высоковольтные провода.
Недавно, перед длинной дорогой, полез я под капот, проверить как там шуршит двигатель и всё ли там на месте и в нужных объемах. Вообще, по хорошему это надо делать перед каждой поездкой, но… не для меня такие правила. Осмотр показал, что высоковольтные провода начали пощипывать током. Так как раньше такого не было, провода были признаны отслужившими свой срок и приговорены к замене.

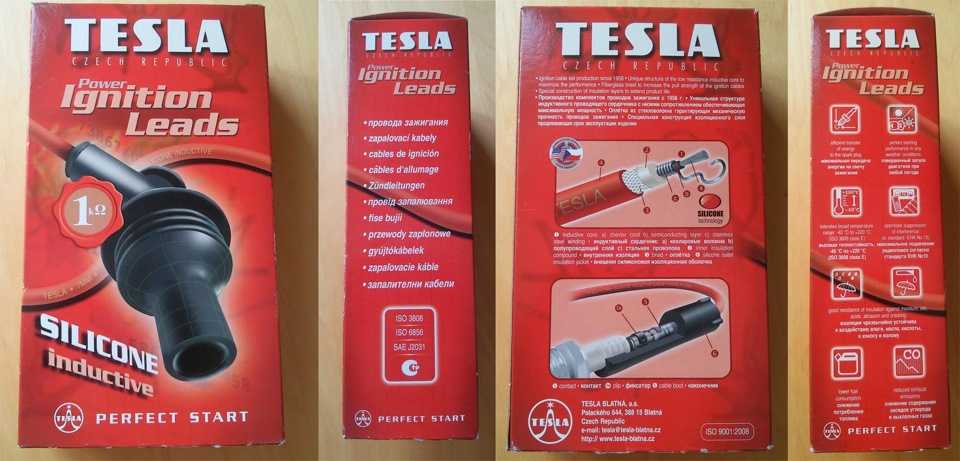

На экзисте были заказаны провода Tesla в красной упаковке.Провода упакованы в обычную картонную упаковку, ничего в ней приметного нет, интересного и нужного на ней тоже ничего не написано.

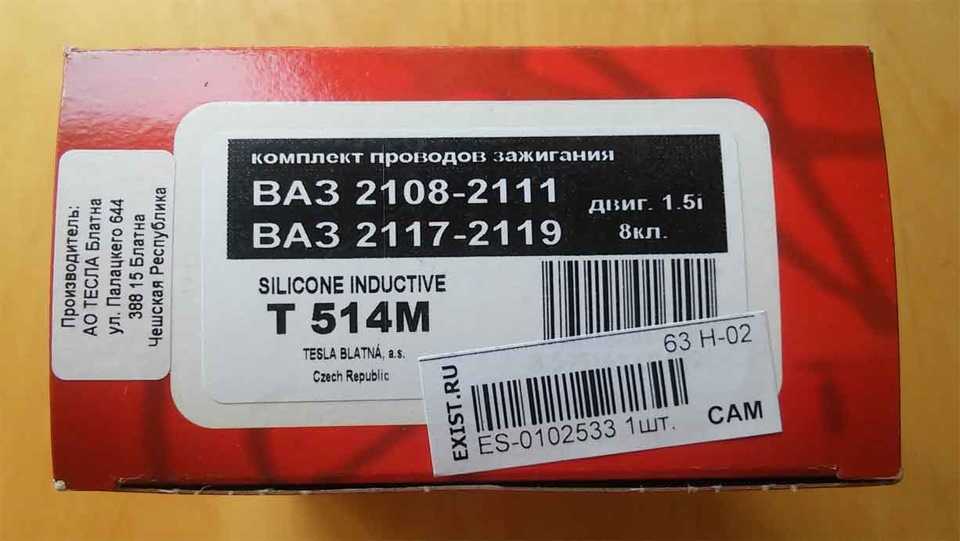

На верхней стороне упаковки есть наклейка, на которой стоит гордая надпись Czech Republic. Надеюсь, они там и сделаны, а не в китае.

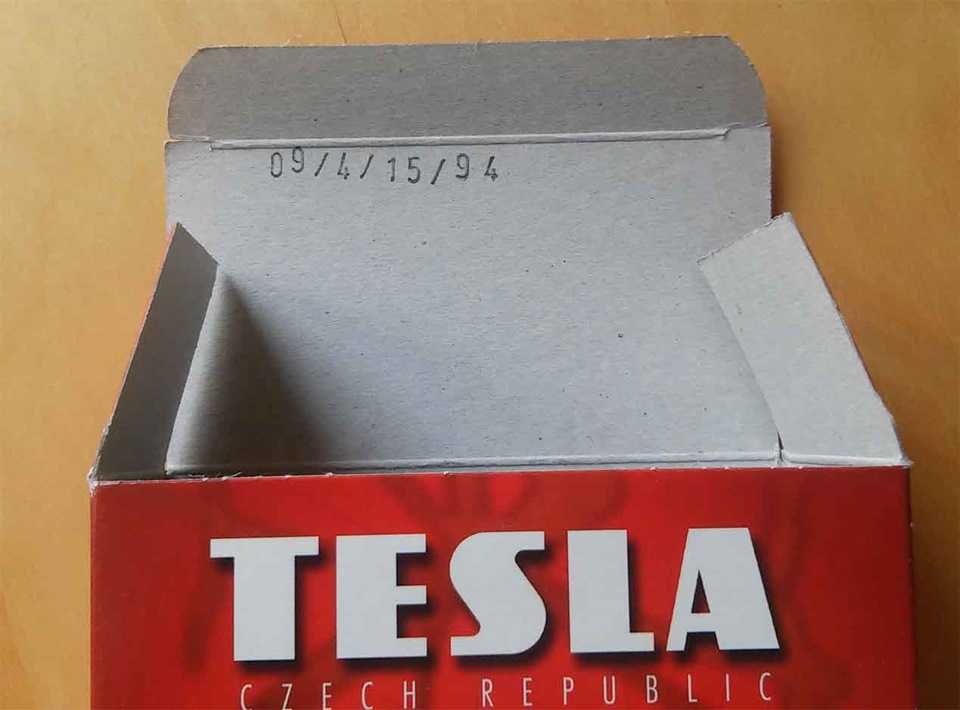

Внутри на пачке указана какая-то дата, от нее более-менее точно можно считать возраст проводов.

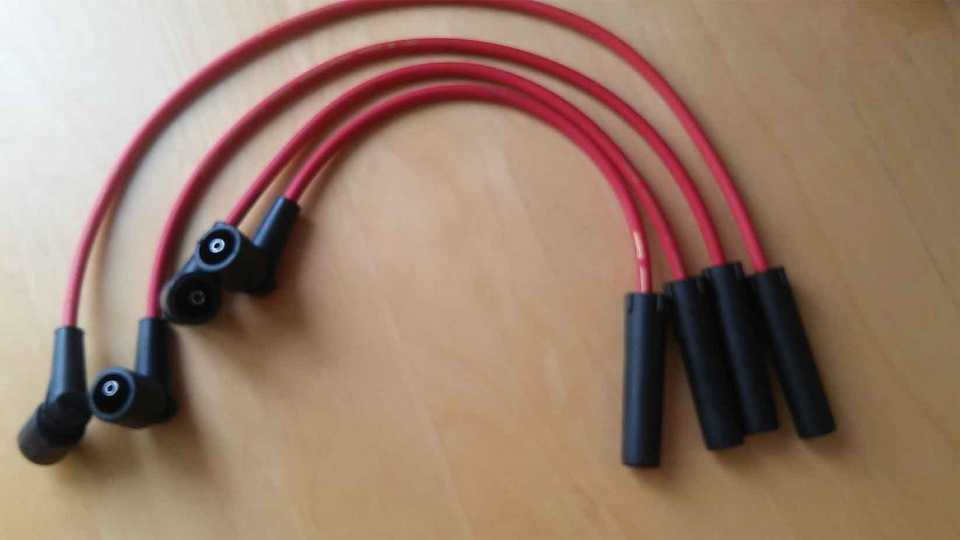

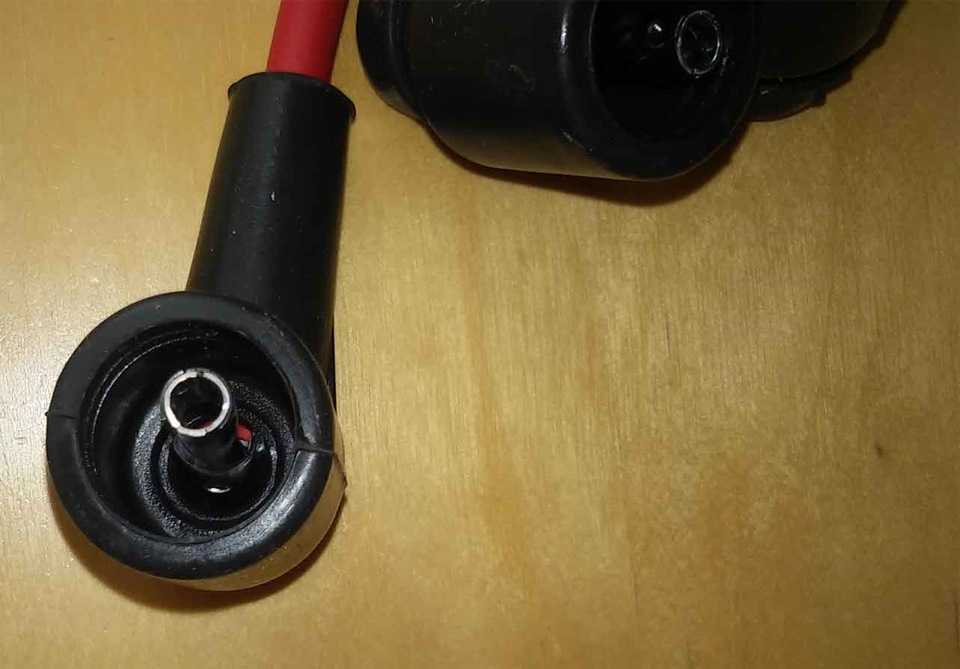

Сами провода получились не очень четкие, но в них ничего интересного нет. Провода как провода.

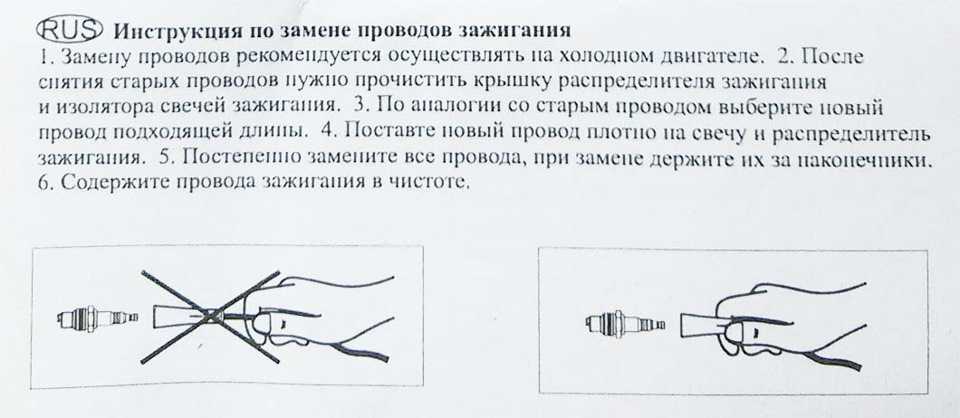

Так же в пачке есть инструкция и 2 фиксатора для проводов, на 4 и 3 провода.
То, что русский будет читать в последнюю очередь:
Все руководства по выбору и покупке настоятельно рекомендуют измерять сопротивление проводов и провода с сопротивлением выше 20 кОм на автомобиле не использовать.Имеющимся в хозяйстве мультиметром, который мне в отцы годится, я померял сопротивление. Мерял провода в порядке увеличения длины.Получилось так: 1.8 кОм, 1.8 кОм, 2.6 кОм, 2.4 кОм.Не знаю, что подразумевает под собой лейбл на упаковке «1 кОм», но кто-то тут явно врет: Тесла или советский мультиметр.
Фото красивых красных новых проводов в загаженном подкапотном пространстве.
Теперь буду говорить всем, что езжу на Тесле
Высоковольтные провода зажигания ВАЗ 2114 – часть системы зажигания, посредством которой передается электрический импульс с модуля на свечи. Когда ток попадет на свечи происходит воспламенения топливной смеси в цилиндрах сгорания, что дает начало новому такту работы двигателя.
Конструкция ВВП, в отличие от обычных проводов, достаточно сложная. Помимо токопроводящей жилки (которая выполняется из меди) и защитной изоляции, они обладают металлическими наконечниками и пластиковыми защитными колпачками.
Металлические наконечники выполняют роль контактов, они входят в посадочные гнезда на свечах и модуле зажигания. От того, насколько качественно сделаны наконечники, непосредственно зависит долговечность ВВП. При покупке обязательно проверяйте прочность их крепления на проводе.
7. Удары под капотом, свист.
Если Вы услышали стук под капотом автомобиля, то будьте пожалуйста очень осторожны, так как причиной такого стука может быть конкретная неисправность двигателя. Эти звуки прежде всего могут быть связаны с тремя основными причинами неисправности возгорания (горения) топлива в камере сгорания двигателя. Первая причина возможно будет связана с проблемами зажигания (неисправность катушки зажигания, высоковольтных проводов). Другой (второй) причиной даннойой неисправности может быть засорившийся инжектор.
Помните пожалуйста, что из-за плохого зажигания как-раз и могут происходить хлопки или удары раздающиеся под капотом автомобиля, что может привести к излишней детонации при сжигании топлива в самом двигателе. А детонация друзья может повредить мотор.
Из-за неправильного или сбившегося зажигания в камере сгорания может образоваться несколько источников пламени, которые при встрече внутри двигателя друг с другом создадут избыточное давление в камере сгорания. Детонация – это большая проблема для двигателя. Она может существенно повредить поршни мотора.
Если в вашей машине наблюдается проблема с зажиганием и происходит это из-за низкокачественного топлива а возможно и по другим причинам, то залейте в топливный бак высокооктановый бензин и Вы таким образом сможете исправить появившуюся проблему в машине.
