Пружины
Представим, что спереди на нашем автомобиле стоят мягкие пружины. При торможении передок получает дополнительно 200 кг нагрузки и проседает, к примеру, на два сантиметра. Установка более жестких пружин снизит это проседание до одного сантиметра. Но дополнительный вес останется тем же. Изменится только реакция — ход подвески. Если вы хотите вообще исключить проседание передка, то замените пружины на жесткую конструкцию, к примеру, обрезки стальных труб. Клевок при торможении исчезнет вовсе. Но перераспределение веса никуда не денется — на передние колеса будут давить те же самые 200 кг. Следовательно, пружины определяют лишь ход подвески — насколько она сжимается под воздействием дополнительного веса.
Определить неисправность на глаз
При сильном износе пружин происходит их проседание, и всё, что в таком случае требуется — осмотреть автомобиль, обратив внимание на его посадку. Автомобиль ниже, чем должен быть — верный признак «усталости» пружин амортизатора
Также это делает невозможной регулировку развала колёс.
Шаровые опоры проверяются на смотровой яме, это несколько сложнее, так как требует возможности заглянуть под автомобиль, а также наличие монтировки. Нажмите на сайлентблоки нижних рычагов и проверьте, как они движутся вверх и вниз. Если люфтов нет, а резина на деталях целая, то всё в порядке и можно не беспокоиться.
Советы по установке
- Можно ли устанавливать детали разных классов?
Помните, что пружины на подвеску нужно ставить одного класса. Допустим, вы установили на переднюю подвеску детали А-класса, значит, на заднюю нужно поставить также класс «А».
Если для задней подвески нет в наличии аналогичного класса, то в исключительных случаях на заднюю подвеску ставится класс «B».
Если на передней подвеске установлены пружины B-класса, то ставить на заднюю класс «А» нельзя.
На левый и правый борт одной оси устанавливайте подвески одного и того же класса.
- Какие пружины лучше поставить на ВАЗ 2107?
Прежде чем менять детали, убедитесь, что это действительно нужно. Проверить можно следующим способом: встав у передней части ВАЗ 2107, покачивайте кузов вниз. Если он быстро поднимется в исходное положение, замена пружин не нужна, они в хорошем состоянии. Если же кузов не поднялся, продолжает раскачиваться, то замена необходима. Таким же способом можно проверить заднюю подвеску ВАЗ 2107.
Чтобы улучшить аэродинамику ВАЗ 2107, улучшить чувствительность руля, рекомендуется ставить более жёсткие пружины, чем оригинальные. Можно купить предназначенные на ВАЗ 2104, срезать один виток. Обязательно на ВАЗ 2107 менять нужно две одновременно, в противном случае машина на дорогах потеряет устойчивость.
Не рекомендуется на 2107 ставить усиленные резиновые прокладки, потому что будет происходить пробивание пружины.
- Подойдут ли на ВАЗ 2107 пружины от Нивы?
Если вы желаете на ВАЗ-2107 сделать спортивный тюнинг, подвеска делается более жёсткой, это улучшает качество управляемости, не снижая уровня комфорта.
Задние пружины ставятся более жёсткие, чем передние. Заводские слишком мягкие, и машина быстро теряет управляемость, днище царапается о дорожное покрытие. Повышая жёсткость подвески, рекомендуют на ВАЗ 2107 ставить пружины от Нивы.
- Какие пружины лучше поставить на ВАЗ 2110?
На ВАЗ 2110 часто ломается из-за некачественных дорог передняя пружина, поэтому требуется её заменять. Причём сделать это можно самостоятельно, не обращаясь в автосервис. Остаётся только узнать, что лучше выбрать из предлагаемого на 2110 ассортимента.
На передней подвеске ВАЗ-2110 при стандартной комплектации ставят пружины 2108, на заднюю подвеску — 2110. При отсутствии оригинальных деталей, автолюбители советуют ставить SS20 шоссе, машина идёт мягко, устойчива на поворотах.
- Какие пружины лучше поставить на Приору?
Если просели пружины на Приоре, рекомендуется поставить новые оригинальные от ВАЗ. Выбирайте лишь класс в зависимости от целей вашего тюнинга. Класс «А» более жёсткий. При отсутствии оригинальный, по мнению автолюбителей, лучше поставить комплект с занижением Eibach Pro-Kit (-30 мм).
- Какие пружины лучше поставить на ВАЗ 2114?
Подвеска ВАЗ 2114 довольно прочная, и необходимость замены деталей возникает довольно редко. Потому не все автовладельцы машин 2114 знают, что лучше выбрать из широкого ассортимента, предлагаемого на рынках.
Иногда на ВАЗ 2114 ставят пружины от 2112, они немного жёстче, рассчитаны на больший вес авто, потому несколько приподнимут 2112 — на 2–3 см, значит, таким образом можно повысить проходимость. Если, наоборот, есть желание занизить машину, то рекомендуют приобрести Eibach, причём передние -5, а задние -7, чтобы машина не задиралась.
Итак, выбор пружин на ВАЗ достаточно широкий, главное — подобрать правильные характеристики жёсткости соответственно нагрузке на авто и условиям эксплуатации. На форумах и в блогах вы встретите самые разные советы. Конечно, лучше вначале проконсультироваться у специалистов. Отказ от оригинальных деталей в пользу других производителей может быть продиктован желанием улучшить ходовые качества авто, но обязательно сопоставьте стоимость тюнинга и получаемый результат.
Виды пружин
Штатные элементы, могут очень быстро просесть, и поэтому может встать вопрос о том какие элементы лучше поставить. Производителей на рынке большее количество, но каждый автовладелец выбирает сам, исходя из цены и качества изделия, поэтому давайте рассмотрим в качестве примера несколько наиболее популярных:
- Отличной заменой штатным изделиям подойдет производитель Иж-Техно, срок службы в отличие от родных у них больше. Цена за комплект варьируется от 2800 до 3200 рублей. Поэтому если вы не хотите переплачивать этот вариант отлично подойдет вам.
-
Производитель Kilen, их выпускают в Швеции, поэтому цена их довольно высокая, цена одного элемента будет от одной тысячи рублей до полутора. Ширина витков, в отличие от штатных у которых она составляет 13 миллиметров, составляет 14 миллиметров у передних и задних 14.9 миллиметров.
- Производитель Lesjofors, он является практически аналогом Klien, у них даже имеются одинаковые номерные обозначения.
- Производитель Рейд, они являются самыми популярными, и занимают лидирующую позицию. Производство данных пружин, осуществляется тремя предприятиями, покраску осуществляет Швейцарский комплекс, навивку делают на оборудовании из США, а выпуск изделия осуществляет компания из России. Установив данные пружины, внедорожник становится, полностью неузнаваем, и каждая яма, которая попадается на пути, начинает гаситься уже на начальных стадиях. Цена за две запчасти около трех тысяч.
Пружины SS20 Classic для подвески ВАЗ
Значение класса пружины
Стандартный метод проверки: после изготовления пружину сжимают до контрольной высоты, определяя необходимую для этого нагрузку. По ней пружины сортируют на классы, которые отмечают на витках краской разного цвета («ВАЗ») или рисками («Москвич»). Как и на любом производстве, контроль пружин (сортировка по классам) сопровождается различными допусками и эти допуски достаточно широки, т.е. высота двух пружин одного класса (под контрольной нагрузкой) может отличаться на 16 мм, что означает перекос кузова.
Высота кузова справа и слева с пружинами одного класса не должна отличатся более, чем на 4 мм. Исследования пружин различных производителей выявили ряд существенных недостатков.
Преимущества пружин SS20
Селективный подбор пар (внутри класса) с максимально идентичными характеристиками обеспечивает наилучший контакт автомобиля с дорожным покрытием, устойчивость, управляемость, надежность и комфорт.
Мы осуществляем 100% контроль качества, геометрии пружин, опорных и рабочих витков, проводим ресурсные испытания, поэтому пружины SS20 сохраняют работоспособность не менее 5 лет.
Пружины SS20 обладают повышенной устойчивостью лакокрасочного покрытия к истиранию, сколам и царапинам, что очень важно, так как пружины работают в достаточно агрессивных условиях (вода, песок, щебень, соль с дорожного покрытия). Специальная пружинно рессорная сталь (60С2Г) из которой изготавливаются действительно качественные пружины, содержит большое количество углерода, т.е
любая царапина приведет к быстрому окислению (ржавчина), что негативно скажется на ресурсе.
Менять пружины необходимо парами, даже если дефектна только одна пружина. На одну ось допускается устанавливать пружины одинакового типа с одинаковыми характеристиками. Пружины SS20 устанавливаются взамен штатных и не требуют доработки других деталей подвески.
Замену пружин проводят при поломке или чрезмерной осадке одной из них, а также когда все они «просели» в процессе эксплуатации. Дефект одной пружины легко определить по явному перекосу кузова, при этом необходимо учитывать состояние опор, сайлентблоков, шин. Частые срабатывания подвески до ограничителей хода («пробои») – также признак «просевших» пружин.
Контроль годности пружин
- установите новые пружины;
- после пробега 2 тысячи километров измерьте по вертикали расстояние от оси колеса до крыла;
- при уменьшении этого расстояния во время эксплуатации более чем на 20% пружину необходимо заменить.
Измерения следует проводить на ровной, горизонтальной площадке, учитывая состояние демпферов опор и сайлентблоков.
Задние пружины SS20
Рекомендуем эксплуатировать пружины с использованием защитной полиуретановой оплетки. Оплетка защитит витки пружины от соударения и разрушения, устранит стуки и увеличит срок службы пружин подвески.
Замена передних пружин
Поменять пружины можно самостоятельно в гараже при наличии двух домкратов, стяжек для пружин и позвать товарища в помощь. Лучше же менять на подъёмнике, в случае если не будет откручиваться какая-нибудь гайка — больше возможности её открутить.
На моём авто передние стойки снялись достаточно легко, все гайки открутились без особого труда, естественно не без ВэДешки. Снимаем стойки стабилизатора и откручиваем два болта на стойке, а так же выкручиваем два болта которые держат тормозные трубки.
Откручиваем болты
Освобождаем крепления тормозных трубок
Под капотом откручиваем три кайки, которые держат сверху стойку. Зелёные метки на чашке должны смотреть друг на друга

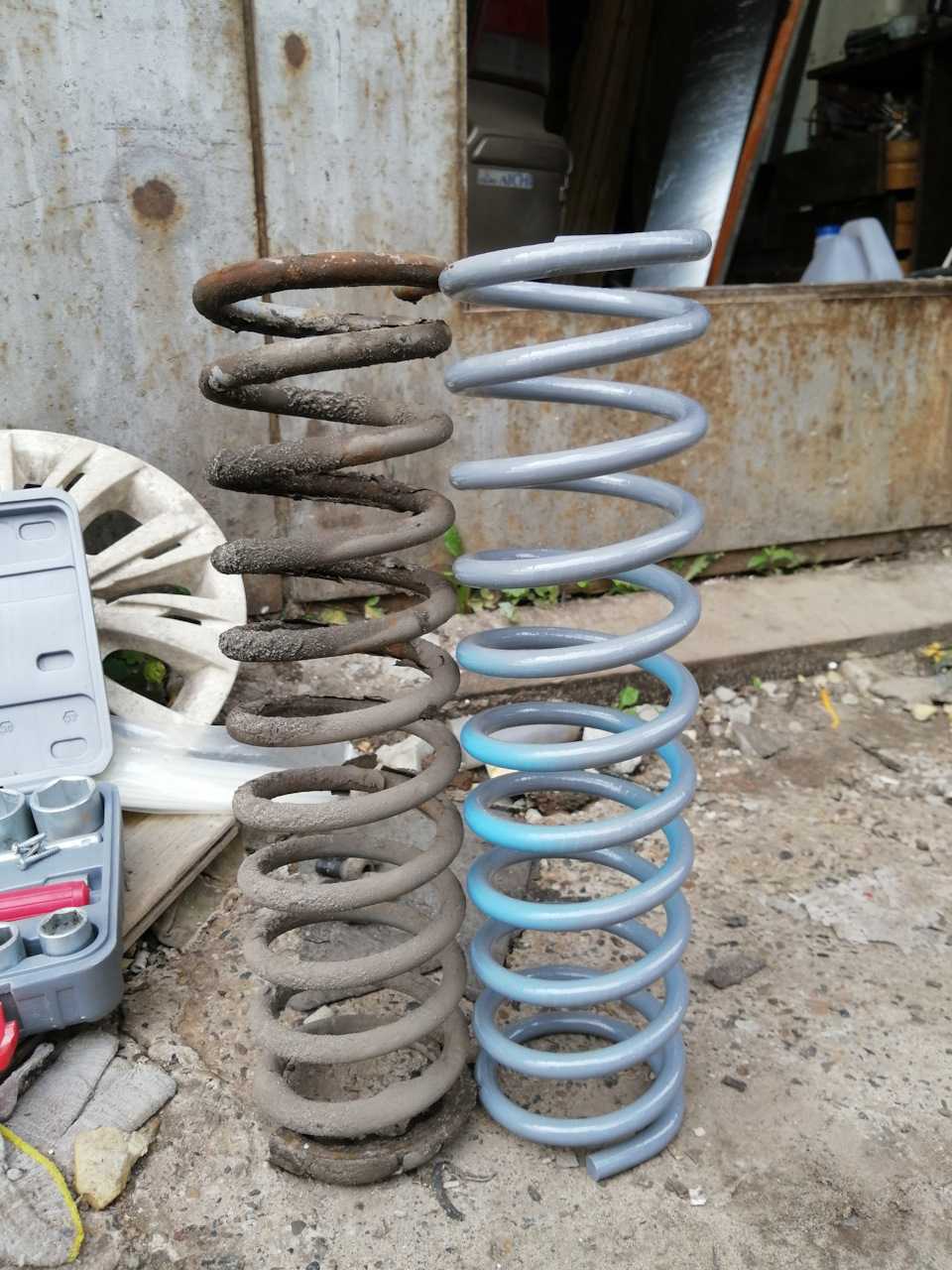

Стяжками стягиваем пружины, разбираем стойку и меняем пружины
Определяем неисправность на ходу
Это один из наиболее точных способов, который дает знать, исправен ли амортизатор. Как проверить его состояние? Нужно внимательно проследить за характером поведения автомобиля. Ели машина постоянно «ищет дорогу», неохотно реагирует на руль и раскачивается на малейших неровностях, значит, демпфирующие элементы пришли в негодность. На крупных ямах будут слышны характерные глухие удары. Но не всегда они возникают из-за пробитого поршня. Возможно, износился сайлентблок, который держит амортизатор в верхней или нижней части. В ходе диагностики проверьте поведение автомобиля при прохождении поворотов.
Что такое амортизаторы и пружины
Амортизатор и пружина – неразрывный дуэт. Их главная задача сделать ход автомобиля максимально плавным и подконтрольным рулевому управлению.Пружина за счет своей упругости сглаживает тряску и удары, которые неизбежны при движении машины по неровностям дороги. Когда автомобиль на любой скорости наезжает на яму, колесо подскакивает вверх. На мгновение происходит потеря сцепления резины с поверхностью дороги. Задача пружины – как можно быстрее придавить колесо вниз к дороге, потому что «подскок» блокирует рулевое управление.
Но пружина не просто давит вниз. Она совершает колебательные движения, гася энергию удара. Количество колебаний зависит от упругости пружины. Чем мягче сталь, из которой изготавливалась железная спираль, тем сильнее сжатие и гашение энергии удара.
Как проверить пружину?
Прежде всего необходимо выполнить визуальный осмотр на предмет трещин или разрушения пружины. Если таковые имеются, замена пружин неизбежна
Если трещин нет, то следует обратить внимание на витки, если на них есть признак соприкасания можно смело предположить, что метал «устал» и пружина утратила свою упругость, и стала нерабочей
Что влияет на упругость пружины подвески?
- Толщина витка. От того насколько толстым будет пруток (виток), зависит какой будет жесткость;
- Общий диаметр пружины. Здесь наоборот, чем больше диаметр пружины, тем мягче будет пружина;
- Количество витков. Чем больше витков, тем больше жесткость;
- Форма пружины (она может быть разной: цилиндрической, конической или бочкообразной).
Жесткость пружины определяется самим производителем, после чего наносится специальная маркировка. Более подробно об этом можно узнать у производителя пружины.
Когда нужно обязательно делать диагностику ходовой части автомобиля
Чаще всего называют три причины выхода из строя ходовой части автомобиля. Первая из них – комплектующие низкого качества. Ненадежные запчасти повышают нагрузку на ходовую часть в целом, что повышает вероятность ее отказа. Многое зависит также от квалификации специалиста, осуществляющего ремонт машины. Часто в погоне за экономией автомобилисты доверяют ремонт ходовой части доморощенным мастерам, предпочитая дешевизну качеству. Но самый главный разрушительный фактор – это состояние дорог. Постоянная езда по дорожному покрытию с ямами и выбоинами неминуемо приведет к выходу из строя ходовой части.
Как узнать о необходимости диагностики подвески? Если в ходовой части появились лишние звуки, такие как щелчки, стук, лязг, грохот, а также если дорожные неровности хорошо отдаются в руль и чувствуются телом, значит, износ уже критический. Ситуацию можно исправить лишь заменой нескольких деталей. Поэтому проведение диагностики как раз становится необходимым для того, чтобы определить все неисправные элементы.
Предпочтительнее проводить диагностику ходовой части как плановое мероприятие в рамках регулярного обслуживания автомобиля. В таком случае удается избежать серьезных поломок и связанных с этим больших расходов.
Отдельно стоит рассмотреть ситуацию с покупкой подержанного автомобиля. В этом случае выявление дефектов в ходовой части может существенно понизить цену, или даже заставит вовсе отказаться от приобретения этой машины. Часто диагностику ходовой перед покупкой проводят на СТО. Однако не стоит слишком доверять мнению даже профессиональных автомобильных мастеров. Ведь они мотивированы далеко не так, как потенциальный покупатель. Поэтому лучше во время осмотра ходовой части машины специалистом присутствовать лично. Количество обнаруженных дефектов в этом случае иногда сильно увеличивается.
Каждый автомобиль – достаточно сложное инженерное изделие, требующее определенного обслуживания. В процессе эксплуатации происходит износ всех деталей авто. Некоторые узлы периодически требуют замены, другие нуждаются в ремонте. Серьезные поломки можно предотвратить, своевременно выявляя и устраняя возникающие неисправности. Так как состояние дорог в нашей стране оставляет желать лучшего, чаще всего необходимы диагностика и ремонт ходовой части автомобиля.
В былые времена с уст автовладельцев не сходило выражение «хороший стук сам наружу выйдет». Распространению подобного мнения способствовала малочисленность профессиональных автосервисов и дороговизна их услуг. Запасные части к автомобилям являлись дефицитным товаром. Поэтому многие водители продолжали эксплуатировать машину с явными неисправностями до окончательной поломки.
Очень тревожным признаком, сообщающим о необходимости диагностики, является непредсказуемое поведение авто на дороге. Такое явление чаще возникает при городской езде. При движении за городом из-за высокой скорости автомобиль прижимается к асфальту набегающим потоком воздуха. Эта прижимная сила минимизирует люфты в узлах ходовой части.
Очень важно проводить диагностику ходовой части своевременно. Слишком частый контроль не имеет смысла
Оптимально, если промежуток между диагностиками составляет около полугода. Например, можно привязать эту операцию к сезонной смене шин. Однако при преодолении пробега в 10 000 км нужно обязательно провести комплексную диагностику ходовой части транспортного средства.
Дороги нашей страны отличаются некачественным асфальтом. Поэтому даже попадание колеса машины в глубокую яму – отличный повод для внеочередной проверки ходовой. Часто результат взаимодействия подвески с дорожными дефектами проявляется сразу в виде стука, гула, люфта рулевого управления, машину начинает тянуть в сторону и так далее.
Какие элементы подвески нуждаются в диагностике
Итак, что же нужно делать, если появился стук в подвеске, а также поговорим о причинах его возникновения. Прежде всего, нужно кое-что уточнить… Если подвеска застучала, значит это результат неисправности или неправильной работы любой детали или же механизма ходовой части, например из строя может выйти:
- Амортизатор;
- Пружина;
- Шаровая опора;
- Нижний рычаг с сайлент-блоком;
- Верхняя опора подвески с подшипниками;
- Тяга стабилизатора;
- Опора стабилизатора;
- Рулевая рейка;
- Рулевая тяга;
- Рулевые наконечники;
- Подшипник ступицы;
- Рулевой карданчик;
- ШРУС (внешний шарнир).
На слух определить неисправность не получится, так же и найти то источник этого стука в передней подвеске, для того, что бы найти неисправность, необходимо провести тщательную диагностику.
Как старые пружины могут быстро «убить» амортизаторы и подвеску: обзор и решение проблемы
А знаете ли вы, что автомобилисты все чаще сталкиваются с одной крайне интересной проблемой, которую не только непросто идентифицировать во время проведения технического осмотра, но даже не всегда возможно почувствовать после непосредственной поломки? Что это за неполадка такая своеобразная? Наверное, она происходит в очень небольшой и маловажной системе автомобиля. Ну, если только считать, что пружины автомобиля – это незначительная и маловажная деталь
Да, как оказывается, все чаще владельцы старых автомобилей сталкиваются с поломками пружин подвески своих машин. Но это только одна сторона проблемы. Согласно второй – уже нередки случаи поломки пружин на относительно свежих автомобилях, буквально через несколько лет после выезда автомобиля за пределы заводских ворот. Причем первые признаки начинающейся эпидемии поломок обнаружились в относительно благополучной по качеству дорог Европе. В частности, проблема наблюдается в Польше. Так что происходит с одним из главных элементов подвески? Но прежде чем ответить на этот вопрос, сперва быстро вспомним, что такое автомобильная пружина и зачем она нужна.
Пружины играют очень важную роль в подвеске, ведь речь идет о подавлении ударов и перегрузок, вызываемых перемещением неподрессоренных масс (колес, тормозов, элементов подвески), то есть об обеспечении комфорта во время вождения, безопасности и сохранении заданного клиренса под днищем транспортного средства.
Пружины также уменьшают силы, действующие на подвеску. Без пружин автомобилем вообще невозможно было бы управлять
Например, без амортизаторов худо-бедно потихоньку ехать можно, но без пружин этого сделать практически нереально! Почему же о таком важном элементе так мало говорят в обзорах? Почему не уделяют ему должного внимания?
Все достаточно прозаично. Первое: поскольку витые элементы не требуют технического обслуживания, они очень медленно изнашиваются, и до тех пор, пока не произойдет механическое, и очень значительное повреждение, водителю будет тяжело почувствовать разницу при движении между новой и проехавшей сотню-другую тысяч километров пружиной.
Да, автомобиль будет медленно терять все это время дорожный просвет, но в этом как бы и вся разница. Каких-либо механических ухудшений в управляемости вы вряд ли почувствуете.
Бирка подскажет вам, что эти пружины стоят на автомобиле с самого начала
Но что интереснее, даже растрескивание мотков пружины не способно вызвать больших осложнений в управляемости автомобилем, поскольку обычно повреждение происходит в самом конце обмотки, в месте крепежа пружины к кузову или подвеске, так называемом гнезде пружины.
Кроме того, длина самой пружины существенно не изменяется даже после поломки до тех пор, пока обе части пружины не сместятся относительно друг друга. Только после этого высота одного из колес слегка падает, что, впрочем, также может остаться незамечено автомобилистом.
Типичные неисправности
Многие автовладельцы любят ездить на машине до тех пор, пока подвеска не начнет издавать различные звуки. Самый частый признак – стуки, хрусты, скрипы. Если подвеска стучит, то это говорит о том, что случился износ резиновых деталей, а также ослабли крепления в механизме.
Как узнать, что именно стучит? Тут поможет только диагностика подвески своими руками. Большинство водителей констатируют хруст во время выполнения поворота. В этом случае нужен осмотр всех деталей, которые участвуют в управлении машиной. Скрипы могут свидетельствовать об износе резиновых элементов. Но на слух неисправности может определить лишь опытный специалист. Если вы слышите посторонние звуки, проверьте систему и замените неисправные или изношенные детали. Отнеситесь к этому серьезно и регулярно проводите такие обследования.
Это позволит значительно увеличить безопасность движения. Выполняя перечень этих действий, вы сможете сэкономить, ведь на такую услугу, как диагностика подвески, цена немалая (от 4000 рублей). А опыт, полученный таким образом, вы не купите ни за какие деньги.
Неисправности ходовой части автомобиля.
При эксплуатации автомобиля на отечественных дорогах постоянное внимание необходимо уделять состоянию ходовой части. Ходовая часть автомобиля, ходовая, подвеска – это все слова-синонимы, описывающие одну из неотъемлемых частей Вашего автомобиля
Ходовая часть – это совокупность узлов и деталей, обеспечивающих комфорт, динамику и управляемость Вашего автомобиля во время движения. Любой водитель, профессионал он или нет, интуитивно или на слух чувствует свой автомобиль. И когда, при движении на разных скоростях, он вдруг начинает слышать какие-то посторонние звуки, появляется вопрос, а что это может быть. И очень часто причина посторонних шумов кроется в неисправности ходовой части автомобиля. В процессе эксплуатации в подвеске автомобиля могут возникнуть неисправности, связанные с износом и поломками деталей. Техническое состояние ходовой части может быть оценено по отклонениям размеров деталей от обеспечиваемых при сборке на заводе и допустимым износам к зазорам в основных сопряженных деталях, а также по состоянию рабочих поверхностей деталей подвески.
Большая часть неисправностей подвески автомобиля возникает либо неожиданно, например, после езды по плохой дороге либо проявляются постепенно, в течение иногда довольно длительного периода времени. О приближающемся выходе какой-либо детали из строя и, соответственно, ремонте ходовой начинают предупреждать как посторонние звуки, исходящие со стороны неисправного механизма, так и «неадекватное поведение» вашего автомобиля.
Предупреждение: Перед определением неисправности подвески проверьте давление в шинах, отсутствие подтормаживания колес и установку на автомобиле одинаковых шин.
Задачи и функции рычагов
Рычаг в подвеске может называться по-разному в зависимости от оси вращения и его расположения. Соответственно, в подвеске могут быть также продольные и косые рычаги. Конструктивно это позволяет ему поворачиваться вверх и вниз по отношению к направлению движения.
Как мы уже поняли, для эффективного демпфирования и снижения вибрации используются специальные резинометаллические втулки, которые допускают небольшие отклонения от плоскости в заданных масштабах.
Со стороны колеса на переднем рычаге обычно стоит шаровая опора:
Шаровой шарнир используется в передних рычагах из-за необходимости поворота руля. Сзади в зависимости от конструкции стандартно достаточно сайлентвтулок.
Также в зависимости от типа используемого рулевого управления на передних колесах, особенно в автомобилях с большим ходом подвески, существуют версии с вращающимся подшипником скольжения.
Таким образом, поперечный рычаг представляет собой, в упрощенном понимании, металлический (из алюминия или стали) стержень сложной формы с двумя точками подвески на его концах:
Работая в качестве маятника, он также ограниченно может передавать силы в продольном направлении (вперед-назад), так как расположен поперек направления движения, и небольшие боковые усилия, которые могут возникать в основном при прохождении поворотов.
Тормозные или движущие силы будут толкать поперечный рычаг в продольном направлении. Чтобы предотвратить или хотя бы минимизировать этот эффект, инженеры устанавливают второй поперечный рычаг с небольшим смещением, который прикрепляется к колесу рядом с первым, но он проходит под углом к корпусу, так что оба поперечных рычага образуют треугольник. Такая конструкция будет устойчивой в продольном и поперечном направлениях. Если вы удвоите их и прикрепите к верху и низу колеса, вы получите ось с четырьмя рычагами. Такую же подвеску Audi представила в 1994 году на первой модели A4.
Четырехрычажная подвеска работает лучше, с ней автомобиль управляется и едет стабильнее. Но есть несколько нюансов:
1. Появляется множество точек износа в рычагах подвески;
2. Относительно снижается надежность;
3. Стоимость ремонта дороже;
4. В современных машинах, как правило, используются неразборные алюминиевые рычаги.
Решением для улучшения выносливости деталей стало объединение небольших рычагов в один крупный треугольный блок с двумя сайлентблоками на определенном расстоянии друг от друга, которые образуют широкое и, следовательно, устойчивое основание для поглощения сил и ударов.
