Основные разновидности систем электроподогрева

Как уже было сказано, такие системы отличаются по комплектации, а также по времени, которое может потребоваться для их установки. Отдельные виды комплектов можно установить за считанные секунды, а на некоторые может уйти порядка шести часов.

Все конструкции делятся на подгруппы в зависимости от таких критериев:

По разновидности используемого нагревательного элемента:

• углеволокно;
• нити.

В зависимости от области, которая обеспечивается подогревом:

• электроподогрев исключительно сидений;
• обогрев сидения, а также области спины.

В зависимости от расположения:

• простая установка на поверхности чехлов;
• более сложный монтаж под чехлом.

В зависимости от режимов работы:

• простое устройство с кнопками включения и выключения;
• начинает работать при соприкосновении с человеком;
• устройство, которое поддерживает температурный режим на автоматическом уровне и др.

Также существует два типа конструкций систем:

1. Штатный.
2. Универсальный.

Штатный обогрев оснащен надежной и безопасной конструкцией, которая вполне подойдет для долгосрочной службы. В этом случае используются специальные нити, выполняющие функцию нагрева. В систему встроены определенные терморегуляторы. Кнопки такого устройства обладают свойствами самоблокировки. Штатное оборудование предназначено для обогрева сидения и области спины.

Существует большое разнообразие различных систем универсальных подогревов. Одним из самых распространенных сегодня является комплект «Емеля», который отличается высоким качеством. Элементы комплекта имеют на порядок большие размеры, чем в штатном оборудовании, но и нагреваются они быстрее. Это будет одним из выгодных вариантов, если обогревательная система не установлена заводом-изготовителем.

Принцип работы подогрева сидений

Во главе системы стоит нагревательный элемент, который подключен к бортовой сети машины. Детали помещаются в эластичную панель и монтируются в передние сидения. Системы делятся на два вида: одни встраиваются в кресла, другие выполнены в виде накидок на сидения. Принцип работы обоих видов практически одинаков.

Нагревательные элементы обработаны особым покрытием, которое изолирует их от прямого контакта с обивкой. Есть конструкции с одним или двумя элементами для нагрева. Нагреватели подключаются к электрической сети автомобиля через управляющий блок. Некоторые модели систем позволяют регулировать температуру.

Рядом с нагревателем размещается датчик, контролирующий нагрев. При достижении необходимой температуры система отключает питание. Возможно также наличие функции автоматической поддержки уровня нагрева, который задается водителем. Иные системы управляются таймером.

Встраиваемые устройства с двумя элементами могут обеспечивать быстрый прогрев, после которого система переходит на меньшую мощность и меньший нагрев. Количество режимов зависит от модели обогревателя.

Установка обогрева сидений на ВАЗ

Уже достаточно давно к наличию различных удобств в автомобиле люди перестали относиться как к проявлению роскоши, и в полной мере это касается обогрева сидений, пользу которого начинаешь ценить особенно в зимнее время. К сожалению, производители отечественных марок автомобилей до последнего времени не считали данную опцию обязательной и на вполне современных моделях, таких как ВАЗ 2109, ВАЗ 2110, ВАЗ 2114 и пр. заинтересованные автолюбители вынуждены решать проблему с установкой обогрева сидений самостоятельно. Следует отметить, что в наши дни комплекты систем обогрева заводского изготовления купить не представляет труда и установить обогрев сидений своими силами вполне реально для любого владельца авто.

В общем случае подогрев сидений можно различить по типу нагревательного элемента:

• С нихромовыми нитями (не слишком надежный вариант вследствие частых обрывов);
• На основе углеволокна (такие элементы традиционно считаются более надежными).

По зонам обогрева:

• Подогрев исключительно плоскости сидения;
• Подогрев сидения и поясничной зоны.

По используемым режимам работы:

• С ручным включением/выключением;
• С возможностью изменения мощности;
• С автоматическим включением после посадки на сидение;
• С автоматически поддержанием заданной температуры (как правило задействовано у штатных систем).

По размещению:

• Поверх декоративного чехла (простейший вариант);
• Нагревательные элементы укрыты под чехлом.

Следует признать, что штатная система подогрева у последних моделей ВАЗ весьма надежна и, как правило, способна работать без поломок на протяжении многих лет. Размер нагревательных элементов для таких штатных систем составляет 5х30 см и они снабжены встроенными терморегуляторами, обеспечивающими среднюю температуру в пределах от 25°С до 31°С.

В последние годы можно встретить штатные системы обогрева универсального типа, а именно позволяющие выполнять обогрев, как сидения, так и поясницы. Между тем, как простейшие так и универсальные варианты по способу своего монтажа практически идентичны и в общем случае данную процедуру можно разделить на два основных этапа:

1.Размещение обогревательных элементов.

2.Подключение системы обогрева к электрической схеме автомобиля.

Установка элементов обогрева на сидения автомобилей ВАЗ

Самый простой вариант, это когда элементы подогрева устанавливаются непосредственно на поверхность сидений. В этом случае нагревающая плоскость просто укладывается на сидение и закрепляется при помощи специальных лямок. Как вариант элемент для подогревания спины можно приобрести дополнительно и установить его таким жнее образом.

Несколько сложнее монтировать обогрев под обшивку сидения и в этом случае, хотя полностью снимать обшивку не требуется, все же рекомендуется само сидение демонтировать и проводить основную работу в более спокойной обстановке.

Подключение подогрева к схеме автомобиля

В случае принятия решения на подключение обогрева сидений через кнопки управления удобнее всего руководствоваться штатными схемами подключения используемых на автомобилях ВАЗ, которые традиционно используют 4-х контактное реле на 30 ампер. В практическом исполнении подключение обогрева выполняется следующим образом:

• В выбранном месте вырезаются отверстия под кнопки управления;
• «Корпусной» провод системы закрепляется гайкой к ближайшей металлической детали кузова автомобиля;
• Цепь подсветки можно запитать от кнопок управления стеклоподъемников;
• Плюсовой провод прокладывается к блоку предохранителей и подключается к цепи предохранителя №15 (он предназначен специально для защиты обогрева сидений).

В целом, способов подключения обогрева сидений существует достаточно много и ничто не мешает исполнителю работ, опять же, использовать блок предохранителей и взять «плюс» и «минус» от цепей обогрева заднего стекла, габаритных огней, замка багажника и пр.

В зависимости от типа приобретенного комплекта электрообогрева сидений, конфигурация кнопок может быть различной и в соответствии с предпочтениями владельца авто их можно разместить как на тоннеле, так и на приборной панели и даже на плоскости двери.

Теги обогрев, ваз, своими руками

Подсветка панели приборов

Роль подсветки на панели выполняют лампы накаливания, находящиеся наверху панели. Еще выше, расположен зеленый светофильтр. Стандартный цвет подсветки можно изменить на красивый, светодиодный цвет.

Для этого понадобится три светодиода, наличие к ним патронов, фольга и скотч. Зеленый светофильтр можно убрать вообще, или сменить на другой цвет.

А если сверху фильтра наложить светодиод белого цвета, свечение станет ярче и красивее. Срок службы АКБ станет заметно больше, если заменить лампы накаливания, на диоды. Установить светодиоды несложно.

Осторожно следует обращаться со стрелками они очень хрупкие. Для демонтажа консоли следует снять стрелки, стекло, вкладку, подобрать лампы

Всего берется 28 лампочек, 5 красных, остальные – по желанию.

Верх ламп нужно сточить напильником для правильного направления света. Припаять сопротивление к каждому светодиоду. К красным диодам – сопротивление в 1,5 Ом, к остальным – в 1,1 Ом.

Берется кусок пластика, по размеру вырезается форма для установки новых ламп, на форме проделываются отверстия для установки новых лампочек.

Дорожки с выходом на блок питания припаиваются с обратной стороны формы. Поменять подсветку жидкокристаллических экранов можно таким же образом. В конце работы подвести питание и собрать панель.

Также можно поменять подсветку кнопок на стеклоподъемниках.

Для замены подсветки ЖК экрана пластмассовый цоколь убирается вместе с лампочкой. Метод припаивания можно заменить подсветку индикаторов.

Важно знать, бесперебойная работа светодиодов возможна только при соблюдении полярности подключения. Кстати, таким образом, в автомобиле не будет все дребезжать, что часто бывает в ВАЗах

В качестве варианта можно наложить под каждую стрелку красный светодиод, сверху щитка надеть термоусадку, чтобы свечение было прямым. В итоге подсветка станет насыщенно – красного цвета. Подсветка шкал приборов делается таким же образом.

На самом деле подсветка важна при езде ночью, и хорошо видеть панель приборов в темноте очень важно

Зачем нужен подогрев сидений

Наличие подобной опции в машине крайне необходимо в периоды сильных заморозков. Посадка в машину, которая долго стояла на морозе, – это неприятно и опасно для здоровья водителя, а также пассажиров.

Перегрев сидений также влечет за собой опасность для здоровья человека, а также и для машины.

В Интернете есть много статей о пользе и вредности подогрева. Давайте расставим все точки над «i». Длительная езда с обогревателем может оказать плохое воздействие на женщин и мужчин. Соответственно, пользоваться опцией рекомендуется осознанно, чтобы обезопасить себя от цистита или простатита.

Общие правила пользования подогревом:

1. Не допускайте значительного перегрева сидений.
2. В холодное время включайте подогрев, и некоторое время не садитесь на них.
3. Как только сидения были прогреты – отключите систему. Далее отапливайте салон печкой.
4. Нельзя находиться в салоне в теплой одежде на протяжении длительного времени.

Соблюдение этих правил позволит вам обезопаситься от перегрева и не навредить себе.

Замена предохранителя подогрева сидений

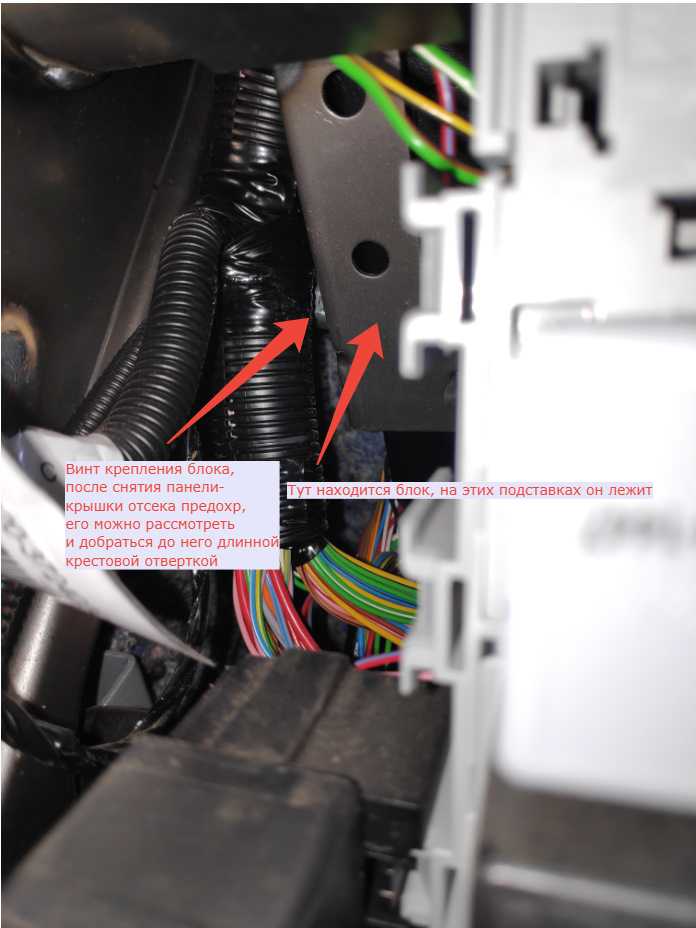

Вычислил с трудом где он находиться.

Как своими руками проводить изготовление и монтаж подогрева сидения машины по типу BMW

В качестве опытного образца для демонстрации процесса установки обогревателя будет использована машина марки BMW, которая по умолчанию имеет несколько конструктивных особенностей, таких как установленный самим производителем пилопатрон, находящийся в сидении. Кроме этого, в данных машинах необычное расположение подушки безопасности: ее решили поставить под сидения. Еще одной особенностью является расположение аккумулятора, который закреплен в багажном отсеке вместо привычного места под капотом.

Конечно, это все играет далеко не на руку нам, зато благодаря сложному примеру будет легко и понятно, как обходить разного рода препятствия при монтаже обогревающих элементов.

Ставим обогрев сидений (на примере Лада Калина)

Сегодня наконец-то решился оснастить свою машинку подогревом сидений, ведь лето кончается, а скоро зима))), нужно готовить сани летом, как говорит народная мудрость.. Итак, что нам для этого понадобится:

Инструмент: нож, кусачки, пассатижи, тестер (мультиметр)

Для удобства работы можно снять передние сиденья, но я не стал. делал так. Снимаем слева и справа защитные щитки:

Откручиваем пластиковый ободок вокруг ручника и снимаем датчик… без этого не открутишь винтик, который держит облицовку туннеля пола:

Снимаем крышку диагностического разъема и откручиваем сами разъемы, отсоединяем колодку прикуривателя:

Поднимаем кожух рычага переключения скоростей и снимаем облицовку туннеля:

Итак, подключал всю проводку по схеме, скачанной из интернета. В электрике я не очень силен, поэтому подключал как на схеме через кнопку обогрева заднего стекла, хотя на форуме говорили, что можно подключиться к реле зажигания. но я не стал менять схему и делал все по ней:

Вот так я сидел скручивал провода и обжимал клеммы:

Согласно схеме надо было добраться до кнопки обогрева заднего стекла, а для этого нужно разобрать центральную консоль. что ж. вперед. Подключился к +12В к колодке. на рисунке справа сверху:

Вот сама консоль отдыхает на сиденье:

Релюшки скрутил вместе, чтобы все было аккуратно:

Затем все собрал обратно. теперь смотрим что же у меня получилось… вместо заглушек красуются заветные кнопочки подогрева сидений:

При включенных габаритах они также подсвечиваются:

При нажатии на кнопочку как и положено загорается индикатор подогрева:

Так как планируется использовать грелку, которая втыкается в прикуриватель под сиденье вывел фишку поключения… сами грелки я еще не купил, поэтому под сидушкой пока только фишка:

Работа заняла у меня долгих 5 часов… калину разбирал первый раз, обогрев никогда в жизни не подключал, делал все осторожно и аккуратно. видимо поэтому заняло столько много времени

В целом работой я доволен, как и результатом. Меня напрягали эти заглушки. Теперь там красуются кнопочки для подогрева моей и соседней попки =)

Источник

Демонтажные работы

Чтобы установить подогревательные элементы, для начала нужно провести процедуру демонтажа. Она включает в себя следующие мероприятия.

1. Открутите пластмассовые крепления, которые соединяют кресла с кузовом вашего автомобиля.
2. Демонтируйте салазки. Две штуки располагаются впереди, а еще две — сзади.
3. Извлеките кресла из салона, иначе работать будет крайне неудобно.
4. Отделите от кресла спинку. Для этого предусматривается наличие болтов по бокам, которые демонтируются ключом на 10 миллиметров.
5. На спинке располагается заглушка под подголовники, которая извлекается.
6. Снизу с крючков снимается обивка. Для этого крючки немного разгибаются.
7. Теперь вы можете полностью снять всю обшивку.
8. Аналогичную процедуру проведите со вторым сиденьем, если планируете ставить подогрев на него тоже.

Пока вы занимаетесь установкой подогрева, закиньте обивку в стиральную машину. Это ей не повредит, а салон будет выглядеть новее и приятнее.

Установка элементов подогрева

Многие забывают о необходимости надежной фиксации элементов, отвечающих за подогрев кресел. В итоге со временем они могут смещаться, тем самым нарушая работоспособность системы.

Чтобы избежать подобных ситуаций, специалисты советуют пришивать элементы подогрева непосредственно к внутренней стороне обивки. Хотя сегодня некоторые автовладельцы отдают предпочтение другому варианту, при котором используется двухсторонний скотч. На нем элементы удерживаются достаточно надежно, а скотч крепится к самому поролону.

Процесс подключения

Вне зависимости от выбранного способа фиксации, обратная сборка выглядит для всех вариантов одинаково. Это наиболее сложный этап, потому строго придерживайтесь указанной последовательности операций.

На спинку, где уже был зафиксирован обогрев, натяните обратно обшивку.
С помощью киянки заглушки вбиваются на свои места. Речь идет о заглушках для подголовников.
Далее протягивается ткань. Передняя просовывается сквозь отверстие, а задняя расправляется вниз.
Ткань от передней части накидывается на крючки, а затем натягивается

Только следите за степенью натяжения, дабы ткань не порвалась.
Теперь можно накидывать на крючки задний элемент обшивки.
Следующий шаг — вставка проволоки в переднюю часть и натяжение обшивки.
Если вы планируете поменять поролон, вырезайте новые элементы в строгом соответствии с размерами старого материала.
Обратите внимание на участки, где контактирует пружина с корпусом и стяжками кресел. Чтобы избежать скрипов, воспользуйтесь кусочками от трубки омывателя, либо просто намотайте изоленту в несколько слоев.
Подогрев для нижней части кресла автомобиля часто монтируют с помощью двухстороннего скотча или пришивают к обшивке с ее внутренней стороны

Можно воспользоваться хомутами из пластика или скобами из проволоки, что позволит избежать смещения обогревательных элементов со своих установочных мест. После этого натягиваются пластиковые крепежи.
Соедините спинку и сиденье.
Через отверстие в раме и поролон протягивается провод, с помощью которого подогрев будет подключаться в бортовой сети.
Подключение проводки осуществляется строго по схеме. Она обязательно прилагается к комплекту элементов обогрева, потому ничего дополнительно искать не придется.
Стандартным местом для монтажа кнопок включения и отключения подогрева выступает зона возле ручного тормоза. Хотя вы можете разместить их на свое усмотрение.
Не редко автовладельцы идут альтернативным путем, устанавливая штатную систему обогрева сверху кресел, после чего поверх надевают автомобильные чехлы.

Существует современное и очень простое решение — накидки с подогревом, которые можно надевать зимой и снимать в теплый период. Их недостаток заключается в свободно идущем проводе, который может мешать водителю. Плюс накидки неплотно прилегают к креслам.

Вариант с накидками

Разъем к блоку управления обогревом сидений ВАЗ 2172 / Приора 2 с трех режимным регулятором (8 клемм) в сборе с проводами

Уважаемые покупатели, во избежание ошибок при отправке разъема 2172-3709710АХ с проводами к блоку управления обогревом сидений с терморегулятором на ВАЗ 2172, в строке «Комментарий» указывайте какой установлен блок переключателей, модель вашего автомобиля, год выпуска.

Большинство современных автомобилей оборудуется множеством систем обеспечивающих комфорт водителю и пассажиру, одним из которых является обогрев сидений. Он управляется с помощью блока, выглядит привлекательно, современно, не только красиво вписывается в салон, но и очень прост в использовании.

Несмотря на то, что подогрев сидений сравнительно молодая опция на рынке «наворотов», это не помешало ей, за такой небольшой промежуток времени завоевать мировое признание всех автомобилистов мира. Благодаря подогреву сидений водитель автомобиля может избавиться от неприятных ощущений, которые сопровождают его каждый раз, когда он садится в «холодный» автомобиль.

Блок выключателей подогрева передних сидений 21720-3709710-00 с трех режимным регулятором, расположен в салоне автомобиля ВАЗ 2170/2171/2172 на кожухе туннеля пола между передними сиденьями. Для снятия блока, необходимо поддеть отверткой за облицовку.

Неприятные ощущения — всего лишь вершина айсберга, холодное сидение чревато более серьезными последствиями, нежели кажется на первый взгляд.

Большинство современных автомобилей имеют подогрев сидений уже в базовой комплектации, однако, как же быть тем, у кого данной опции нет, она не предусмотрена производителем или просто не установлена. Чтобы исправить эту ошибку производители подогрева сидений стали выпускать комплекты подогрева сидений, которые можно установить своими руками, избавив тем самым свою «пятую точку» от неприятных ощущений.

Блок управления 21720-3709710-00 обогревом сидений (с трехуровневым регулятором) предназначен для включения / выключения и регулировки подогрева сидения (коммутации электрических цепей обогревателей сидений водительского и пассажирского) в трех положениях на автомобилях ВАЗ 2172 / Лада Приора 2.

Контактный носитель 191 972 724АХ с 8 контактами в сборе с проводами для подключения блока управления обогревом передних сидений с терморегулятором 21720-3709710-00 / Лада Приора 2/ ВАЗ 2172 и её модификаций. Может быть использован разъём для самостоятельного изготовления кабеля. Контакты уже обжаты на проводах (длина проводов 100 мм) и вставлены в разъем согласно распиновке, можно ставить на автомобиль.

С помощью данного блока 21720-3709710-00 имеющего терморегулятор, идет управление режимами обогрева сидений водительского и пассажирского на автомобилях ВАЗ 2170, 2171, 2172 Лада Приора 2, путем изменения положения клавиш.

Замена разъема 2172-3709710АХ 8 pin в сборе с проводами для соединения с трех режимным регуляторным модулем выключателей подогрева передних сидений 21720-3709710-00 / ВАЗ 2170, 2171, 2172 Лада Приора 2 и её модификаций, может производиться самостоятельно, не обращаясь в специализированные сервисы обслуживания.

Схема подогрева сидений на Лада Приора 2 рестайлинг

Другие артикулы товара и его аналогов в каталогах: 191 972 724АХ, 2172-3709710АХ.

ВАЗ 2170, ВАЗ 2171, ВАЗ 2172.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить разъем для подключения модуля подогрева передних сидений с трех режимным регулятором в автомобиле семейства Лада Приора 2.

С интернет – Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Решение

Очевидным решением будет самостоятельно заняться установкой подогрева сидений на калине. Однако в этом деле есть множество нюансов, которые требуют качественного изучения теории. В продаже присутствует большое количество самых разнообразных систем, с разными режимами работы, и соответственно, с разной ценой.

В зависимости от сложности конструкции и количества встроенных режимов, установка может затянуться вплоть до нескольких часов. В этом случае, если нет достаточно знаний и опыта, лучше обратиться к специалистам. Так как при самостоятельной установке очень велик шанс испортить изделие, после чего придется переплачивать за второй комплект.

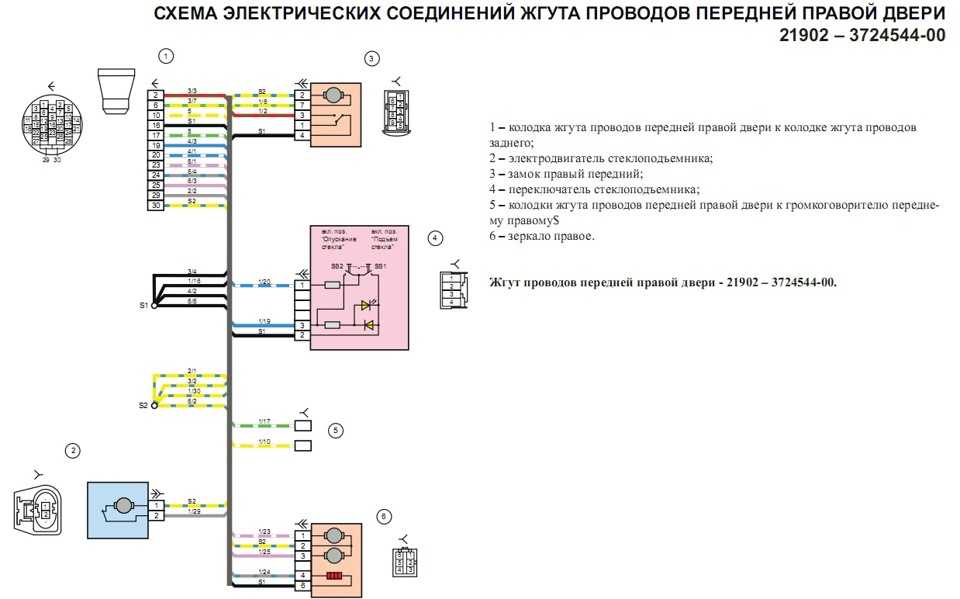

Схема электрооборудования ВАЗ 1118 (комплектация «Норма»)

1. Правая блок-фара;
2. Датчик незакрытого капота;
3. Звуковой сигнал;
4. Стартер;
5. Аккумуляторная батарея;
6. Генератор;
7. Мотор-редуктор очистителя ветрового стекла;
8. Левая блок-фара;
9. Переключатель электростеклоподъемника правой передней двери;
10. Мотор-редуктор стеклоподъемника правой передней двери;
11. Колодки подсоединения к правому переднему громкоговорителю;
12. Электропривод блокировки замка правой передней двери;
13. Электродвигатель омывателя ветрового стекла;
14. Датчик температуры окружающего воздуха;
15. Колодка подсоединения жгута проводов системы управления двигателем;
16. Электропривод блокировки замка левой передней двери;
17. Датчик уровня тормозной жидкости;
18. Колодки подсоединения к левому переднему громкоговорителю;
19. Переключатель электростеклоподъемника правой передней двери, расположенный на двери водителя;
20. Переключатель электростеклоподъемника левой передней двери;
21. Выключатель блокировки замков дверей;
22. Мотор-редуктор стеклоподъемника правой передней двери;
23. Монтажный блок;
24. Блок управления автомобильной противоугонной системой;
25. Блок управления охранной сигнализацией;
26. Комбинация приборов;
27. Павый боковой указатель поворота;
28. Лампа освещения вещевого ящика;
29. Выключатель лампы освещения вещевого ящика;
30. Выключатель сигналов торможения;
31. Выключатель зажигания с трансподером автомобильной противоугонной системы;
32. Блок управления наружным освещением, подсветкой приборов и регулятором направления пучков света фар;
33. Подрулевой переключатель;
34. Левый боковой указатель поворота;
35. Колодки подсоединения к правому заднему громкоговорителю;
36. Электропривод блокировки правой задней двери;
37. Выключатель обогрева заднего стекла;
38. Выключатель блокировки заднего хода;
39. Выключатель аварийной сигнализации;
40. Переключатель режимов работы вентилятора отопителя;
41. Дополнительный резистор электродвигателя вентилятора отопителя;
42. Электродвигатель вентилятора отопителя;
43. Колодки подсоединения к левому заднему громкоговорителю;
44. Электропривод блокировки замка левой задней двери;
45. Электробензонасос с датчиком указателя уровня топлива;
46. Выключатель ламп света заднего хода;
47. Выключатель сигнализатора стояночного тормоза;
48. Прикуриватель;
49. Соленоид блокировки заднего хода;
50. Колодки подсоединения к головному устройству системы звуковоспроизведения;
51. Лампы подсветки блока управления системой вентиляции и отопления;
52. Блок управления электроусилителем руля;
53. Плафон освещения салона;
54. Правый задний фонарь;
55. Электропривод блокировки замка багажника;
56. Выключатель плафона освещения багажника, встроенный в замок крышки багажника;
57. Фонари освещения номерного знака;
58. Дополнительный сигнал торможения;
59. Элемент обогрева заднего стекла;
60. Плафон освещения багажника;
61. Левый задний фонарь.На данной схеме не показаны точки соединения и колодки жгутов проводов.

Порядок действий

Первоначально нужно снять сидения, в зависимости от марки и модели процесс и инструменты могут быть разными. Далее нужно разделить спинку и сидение, так как система будет устанавливаться поочередно.

• После этого нужно приподнять нижнюю часть обшивки на спинке сидения, установить туда систему обогрева. Таким же образом осуществить монтаж системы на само сидение.
• После этого необходимо максимально аккуратно вернуть обшивку на прежнее место, без ущерба для внешнего вида. Когда обшивка будет на месте, нужно соединить разъемы систем друг с другом.
• На рычаге КПП подключить к питанию белый провод, который нужно предварительно вывести. Абсолютно все комплекты предусматривают наличие предохранителя, его установка является обязательной.
• Определить максимально удобное и эргономичное место для установки кнопок управление системой обогрева.
• После того, как все вышеописанные действия будут завершены, спинка с сидением устанавливаются обратно на свое место, тщательно закрепляются.
