Установка трехуровневого регулятора напряжения на lada

Предохранители и реле

Таблица 9.1 Цепи, защищаемые плавкими предохранителями

Разрушение обмоток

Не очень приятно, если вдруг произошло разрушение обмотки возбуждения. Если присутствует такая неисправность, то генератор полностью не будет работать, так как отсутствует магнитное поле. Дело в том, что в основе принципа работы любого генератора лежит наличие движущегося магнитного поля. Определить эту неисправность можно очень просто. Во-первых, если во время работы потрогать корпус генератора, он окажется чересчур горячим. Во-вторых, на приборной панели обязательно загорится лампочка с нарисованным на ней аккумулятором. Она сигнализирует о том, что отсутствует зарядка на АКБ. Также можно использовать мультиметр в режиме измерения сопротивления. Для этого необходимо измерить значение сопротивления между кольцами. Но это не все причины, по которым плохо дает зарядку генератор.

Рассмотрим разные ситуации, при которых загорается лампочка аккумулятора

1. Ситуация первая — бортовой вольтметр демонстрирует заряд, лампочка аккумулятора не горит, мультиметр показывает 12V на клеммах АКБ, при этом сам аккумулятор полностью разряжен.

Лечение: Производим зачистку клемм и проводов высокого напряжения, после чего снова производим измерение напряжения. Если это ни к чему не привело, проверьте напряжения на «30» клемме генератора. Один электрод мультиметра подсоедините к клемме генератора, второй к массе. Если в этом случае напряжение будет несколько выше, нежели на аккумуляторе, выполните «зачистку» «30» клеммы. В случае необходимости поменяйте провод, который идет от генератора к аккумулятору.

1. Ситуация вторая — вольтметр на «приборке», а также лампочка говорят о зарядке, при этом аккумуляторная батарея разрядилась. Напряжение на АКБ при этом в норме (~14V), но при нагрузке (сигнал, фары и. т.) стрелка зарядки дергается в крайнее левое положение. Причина — слабая натяжка ремня генератора, либо проблема с самим шкивом или подшипником.

• Кроме того, причиной вышеописанной ситуации может стать пробой одного из диодов или обрыв в обмотке статора. Сделайте следующее — выключите зажигание, затем проверьте диоды при помощи мультиметра, если обнаружится пробой — произведите замену.
• Не лишним будет проверить щетки генератора. Чтобы сделать это достаточно достать щетки и проверить их длину, если длина менее пяти мм. рекомендую заменить щетки генератора.

1. Ситуация третья — после поворота ключа в замке зажигания, лампа аккумулятора не горит, при этом датчик заряда не срабатывает, и зарядка на батарею не поступает. Вероятнее всего причина заключается в перегорании предохранителя. Он имеет обозначение «F10», его номинал равен – 10 Амп. Если после замены нового предохранителя вы не увидели результата, причина может заключаться в самом замке или реле зажигания.

1. Ситуация четвертая — после поворота ключа нет зарядки, однако все приборы при этом функционируют, лампочка аккумулятора не горит.

Лечение: Снимите проводок с клеммы «61» генератора, после чего подключите его непосредственно к минусу (то есть к кузову). Если после этого лампа загорелась, причина в обмотке возбуждения генератора.

Также причина может заключаться в плохом контакте в разъеме. Необходимо все как следует зачистить и проверить результат, если его нет, очень возможно, что перегорела лампа. Если проблема не в лампочке (горит тускло или с перебоями), то и другие индикаторы будут гореть также тускло или с перебоями, если это происходит только с индикатором АКБ, то, возможно, причина именно в самой лампочке.

1. Ситуация пятая— после включения зажигания горит лампа АКБ, и после запуска мотора не гаснет, зарядка при этом, либо прерывистая, либо ее нет вообще. Причиной такого поведения может быть плохой контакт провода с разъемом на приборной панели.

После всех вышеописанных проверок проверьте реле-регулятор, дайте напряжение на его контакты. Проверьте напряжение на щетках, если оно равно 12V, реле исправно. В противном случае — замените реле-регулятор.

Значения потребления энергии разным оборудованием

Когда зарядка вашего аккумулятора на так называемом «холостом ходу» не даёт должного результата, то виновниками могут оказаться некоторые потребители, включенные в бортовую сеть. Такие электроприборы, в зависимости от марки машины или модели электрооборудования, способны оттягивать на себя до четверти киловатта. Рассмотрим таблицу популярных «пожирателей» энергии в машине.

Суммарная потребляемая мощность оказывается достаточно весомой, чтобы выдержать одному генератору без помощи АКБ. При наступлении определённых значений связанная проводкой система обязательно для снижения перегруза будет переключаться на частичный отъём энергии от батареи.

Лампа зарядки АКБ ВАЗ 21214

после замены ремня генератора пропала зарядка

, в результате сел аккумулятор и контроллер отказался работа.Место, где у нивы находится реле зарядки, определяется возрастом машины. Так, выносное релеможно найти на правом подкрылке у авто с классической компоновкой подкапотного пространства., более современные модификации генераторов оснащены совмещенным с щеточным узлом РН.

Элемент не ремонтируется, а меняется полностью. Для оценки состояния вам понадобится источники питания 12-14 В, с последующей заменой на 16-22 В, также лампа накаливания 1-3 Вт. Согласно чертежу-схеме, последовательно подайте ток на регулятор напряжения. Если первый тест характеризуется работой лампы, а второй – отсутствием свечения, значит, РН исправен.

При наличии обрыва лампа гореть не будет вообще, при пробое – светится постоянно. Кроме того, слабая зарядка, а также ее абсолютное отсутствие часто объясняется истиранием щеток (остаточная высота менее 5 мм) и контактных колец генератора. Если первая деталь меняется вкупе с щеткодержателем, то вторую восстанавливают путем шлифовки, проточки или удаления остатков старых колец и запрессовкой новых. Разбор узла рекомендуется дополнить тотальной чисткой.

Читать новости о новой Ниве

• Ремонт ВАЗ Нива, проверка генератора
• Генератор Нива 2121, 21213, 21214: какой установлен, замена
• Схема электрооборудования Lada 4×4 (ВАЗ 21213, 21214) » Лада.Онлайн
• Лада Урбан установка сигнализации
• Обзор штатной сигнализации Нива Шевроле
• Нива 4х4 или Шевроле нива: что лучше, сравнение чем отличается от простой Лады, какую выбрать 2121 или 2231, отзывы автовладельцев
• Новая Шевроле Нива 2020 — видео
• Ремонт раздатки нива 21213 своими руками видео

Принцип работы

Основой получения электрического тока служит явление электромагнитной индукции. Оно представляет собой возникновение в замкнутом контуре индукционного тока при условии изменения пронизывающего этот контур магнитного потока. Идей для реализации генераторной установки может быть несколько. Достаточно вспомнить все опыты по наблюдению ЭМИ. Но рациональные и технические составляющие накладывают свои ограничения. Использовать в качестве источника магнитного поля постоянный магнит нерационально, так как при этом невозможно будет регулировать магнитный поток. Изменяя силу тока в электромагните, можно, в конечном счете, влиять на выходные параметры индукционного тока.

К ротору относят не только обмотки электромагнита, но и вал с контактными кольцами. Благодаря скользящему контакту графитовых щеток с контактными кольцами, обеспечивается возбуждение подвижной обмотки. Ток к регулятору напряжения подводится по одной из двух цепей. Изначально, когда двигатель выключен, обмотка запитана от АКБ. После запуска двигателя генератор самостоятельно питает свой электромагнит. При вращательном движении ротора в статорной обмотке индуцируется переменный электрический ток.

Причины отсутствия зарядки АКБ

Теперь мы знаем как проверить зарядку на автомобиле, следующим этапом будет поиск неисправности. Основные причины отсутствия зарядки:

• Слабый контакт клемм АКБ;
• Обрыв ремня генератора;
• Перегоревший предохранитель зарядки аккумулятора;
• Вышедшая из строя аккумуляторная батарея;
• Обрыв проводки или её короткое замыкание;
• Вышедший из строя генератор автомобиля.

Слабый контакт клемм и обрыв ремня генератора. Прежде всего надо открыть капот автомобиля и проверить состояние ремня генератора и клемм АКБ. Ремень должен находиться в натяжении, не болтаться

Обратите внимание на его состояние, если он ручейковый, то все ли ручейки целы. Клеммы АКБ должны быть прикручены, никакого окисла (белого и светло-зеленого налета) вокруг них не допускается

Так же следует проверить целостность контакта силовых проводов с самими клеммами, обычно это места их сгиба. Провода такого очень “не любят” и бывает что просто отламываются от клемм.

Перегоревший предохранитель зарядки аккумулятора. Не у всех автомобилей он конечно есть, но встречаются и такие. В автомобиле чаще всего есть два предохранительных блока, следует проверить каждый: один под капотом, другой под рулевой колонкой. Их местоположение зависит от марки авто. Вам следует открыть крышку предохранительного блока, на её обратной стороне указаны номера предохранителей и их предназначение. Если Вы нашли предохранитель отвечающий за зарядку в автомобиле, Вам следует проверить его целостность.

Вышедшая из строя аккумуляторная батарея. Эту причину определить проще всего. Так как если причина именно в АКБ, тогда зарядка у Вас будет, но заводиться автомобиль вновь после остановки двигателя не “захочет”. Обычно АКБ выходит из строя из-за отсутствия ухода за ней надлежащим образом или глубокого разряда. Можно попробовать реанимировать такую АКБ путём полного заряда и проверки плотности электолита, если конечно в ней не замкнули банки.

Зарядка АКБ

Обрыв проводки или её короткое замыкание. Обрыв проводки может случиться из-за плохой изоляции проводов или перетирания. В местах контактов проводка очень слабая и часто окисляется, а через какое то время происходит обрыв. Такое чаще всего наблюдается у автомобилей старше 20-ти лет. Первым делом проверьте целостность проводки на клеммах генератора.

Обрыв провода частенько сопровождается коротким замыканием. Как правило в местах короткого замыкания всегда есть оплавленные провода и пахнет палёным. Такую причину Вы обнаружите без особого труда, а вот устранить последствия этой беды уже бывает проблематично. Обычно при коротком замыкании все приборы автомобиля тухнут и он не подаёт признаков жизни. Если Вы обнаружили короткое замыкание, следует немедленно обесточить автомобиль сняв клемму аккумулятора

Делайте это осторожно. В случае КЗ клеммы автомобиля нагреваются и можно получить ожог

Как определить отсутствие зарядки АКБ из за обрыва? Проверить напряжение на генераторе при работающем моторе. Делать это следует между корпусом автомобиля и силовым проводом на генераторе (толстый, чаще всего красный провод). Если и там напряжение не соответствует положенному, не спешите расстраиваться, следующим этапом будет проверка подачи напряжения возбуждения на генератора.

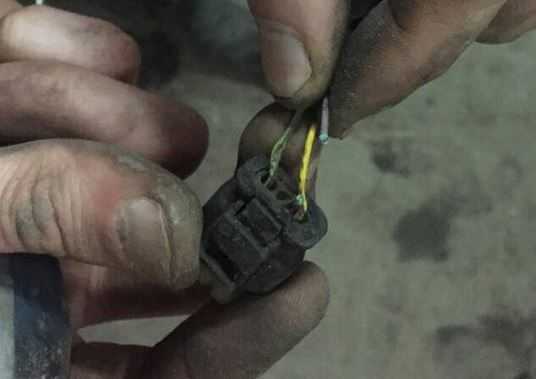

Для этого Вам следует снять маленькую фишку с генератора. К нему обычно подходит два провода: один силовой по которому идёт ток заряда, другой – провод возбуждения генератора, идёт к контрольной лампе на приборной панели. Так вот, на маленьком проводе должна меняться полярность при включении зажигания. Что бы проверить напряжение на проводе возбуждения Вам понадобиться помощник. Если при включении зажигания полярность на проводе возбуждения не поменялась, ищите обрыв провода. Конечно, это редкий случай, но он имеет место быть.

Вышедший из строя генератор. Эта проблема самая распространённая. Причём чаще всего из строя выходит регулятор напряжения или щеточный узел. Обычно всё это совмещено в так называемой “таблетке“, к которой есть открытый доступ. Поменять её не составит труда, да и стоит она не так дорого. Для начала следует снять щеточный узел чтобы оценить его состояние. Сделать это чаще всего можно не снимая генератор, перед началом работ обязательно снимите минусовую клемму АКБ. Если щетки износились, то зарядки конечно не будет. Следующее что необходимо сделать, это проверить регулятор напряжения. Схему конкретно к Вашему генератору проще всего найти в интернете и по ней мультиметром проверить состояние регулятора.

Регулятор напряжения

Если проблема не в таблетке, тогда придется снимать генератор с автомобиля и разбирать его.

Постоянно горит сигнальная лампа заряда АКБ.

Явление свидетельствует о том, что генератор прекратил свою нормальную деятельность, в этот момент питание БС осуществляется от аккумуляторной батареи. При нормально заряженной АКБ у вас имеется 30-40 км пробега в запасе, чтобы добраться до места ремонта. Отключите потребители в максимально возможном объеме, вооружитесь мультиметром и набором ключей.

А) Обрыв ремня.

Обратите внимание на наличие ремня на шкивах водяной помпы и генератора. Для возвращения его на место понадобятся ключи-головки 17 или 13, в зависимости от года выпуска авто, а также прочная плоская отвертка

Отсоедините датчик положения КВ (например, на 21213,21214).

Ослабьте гайки крепления натяжной планки и сдвиньте его в сторону к блоку цилиндров.

Наденьте ремень на свое посадочное место.

По окончании установки отрегулируйте натяжение, контролируя прогиб при надавливании большим пальцем на промежуток ремня между шкивами генератора и помпы – 10-15 мм, помпы и коленвала – 12-17 мм. Несоблюдение требования грозит проскальзыванием ремня с его дальнейшим повреждением и разрывом.

Б) Отгорание проводов, плохой контакт в цепи.

При размыкании цепи на выводах Б, В и Ш подтяните гайки или замените клеммы на новые.

В) Вышел из строя реле зарядки-регулятор напряжения.

Для первичной проверки работоспособности РН используйте мультиметр (вольтметр), позволяющий зафиксировать напряжение непосредственно на клеммах аккумулятора. Нормальным принято считать напряжение в диапазоне 13,85±0,35В. Если оно отлично от этого, проводим диагностику элемента. Место, где у нивы находится реле зарядки, определяется возрастом машины. Так, выносное реле можно найти на правом подкрылке у авто с классической компоновкой подкапотного пространства., более современные модификации генераторов оснащены совмещенным с щеточным узлом РН.

Сигнальная лампа моргает

Привет! Начну с того, что после покупки Нивы всегда удивлялся работе генератора. Даже после замены родного www.drive2.ru/l/2558502/ на более мощный КЗАТЭ 80А от 21214, напряжение бортовой сети сильно менялось в зависимости от нагрузки: фары + печка = приличная посадка на хх. Как так?! В моём Мерседесе электроники в 1млн. раз больше и его родной 90А Bosch даже при полной нагрузке обеспечивает стабильно 14,2В зимой и чётко 13,7В летом на прогретой машине. Чтобы я не включал, чтобы не отключал, напряжение НЕ МЕНЯЕТСЯ на любых оборотах двигателя! Только при запуске в мороз холодного двигателя напряжение поднимается до 14,7В. При всём этом, никаких трёхуровневых регуляторов напряжения Мерседесом не предусмотрено. :-))) Учитывая не очень большую разницу мощностей генераторов (80А Нивы против 90А Мерседеса) делаем выводы об эффективности работы их регуляторов напряжения (РН)… К счастью, Отечественный автопром начал «догонять» зарубежный и выпустил РН нового образца, аналоги которого в иномарках эксплуатируются лет эдак 20-30., и ставятся они на Шнивах, Приорах, Калинах последних выпусков. Особенностью РН нового образца являются: 1-е

и основное: напряжение контролируется на выводе В+, т.е по сути на самом аккумуляторе, а не на выводе дополнительных диодов,2-е : не нужно стороннее напряжение на выводе D (тот, к которому подключен тоненький проводок) для питания обмотки возбуждения, т.к. оно берётся с вывода одной из обмоток, т.е. вывод D используется только для работы контрольной лампы зарядки (кстати РН нового образца «умеет» сигнализировать как об отсутствии зарядки, так и о завышенном напряжении) и для сигнала включения генератора, ну и3-е : питание на обмотку возбуждения подаётся после «раскрутки» генератора до 400 об/мин (не путать с оборотами двигателя!), это полезно при холодном пуске, т.к. невозбуждённый генератор не создаёт нагрузку на стартер. Теперь про установку такого РН в генератор ВАЗ 21214 КЗАТЭ 80А. Мне попался РН 845.3702 «Орбита» от Шевроле-Нивы (но бывают в продаже и другие его аналоги, совместимые нашим пыльником: 941.3702 — Автоэлектроника, 611.3702-05 — Энергомаш, 7931.3702 И4 — Электромодуль, Беларусь).

Горит лампа зарядки аккумулятора

Калькулятор расчета тока утечки в автомобиле

Расчет допустимой утечки тока в автомобиле | Онлайн калькулятор

Горит лампа зарядки аккумулятора — значит не работает генератор, первая мысль автовладельца когда он увидел значек АКБ на приборной панели. Однако причина, по которой загорается индикатор заряда, чаще всего намного банальнее — это ослабление натяжки приводного ремня или плохой контакт. Но, также не исключено, что придется и разбирать генератор поскольку возможен износ щеток генератора или выход из строя диодного моста, а также некоторые другие.

Первое, что нужно сделать, если горит лампа заряда аккумулятора при включенном двигателе — проверить напряжение на клеммах аккумулятора. Это нужно для того, чтобы определиться с локализацией места ремонта — в подкапотном пространстве либо в приборной панели автомобиля.

Возможные проблемы

Аккумулятор автомобиля не заряжается от генератора, хотя машина используется регулярно? Поводов для этого немало. Рассмотрим подробнее те из них, с которыми наиболее часто сталкиваются автомобилисты.

Генератор работает, но не заряжает аккумулятор

Значок аккумулятора, светящийся красным цветом на приборной доске при движении автомобиля, сигнализирует о том, что из-за стечения каких-то обстоятельств АКБ перестала получать энергию от генерирующего устройства. То есть генератор работает, но почему-то не заряжает аккумулятор. Первопричина может прятаться как в самом генерирующем устройстве, так и в АКБ. Изначально следует определить повод для утечки тока, а вдобавок измерить напряжение на клеммах, проверить уровень и плотность электролита, что в большинстве своём позволит установить виновника неисправности. Обычно причина заключается в следующем:

1. Сгоревший предохранитель. Когда это происходит в цепи АКБ, то зарядка не пойдёт непосредственно на батарею, остальные электропотребители авто будут действовать в штатном режиме. Кроме того, вольтметр покажет наличие напряжения в бортовой сети.
2. Обрыв ремня генератора или ослабление его натяжки. В такой ситуации под нагрузкой генерирующее устройство будет «пробуксовывать»: ремень проскальзывает на шкиве, издавая свистящие звуки. При включении фар индикатор на панели, сигнализирующий о разряде аккумулятора, будет гореть. Устраняют причину неисправности заменой ремня, отрегулировав его натяжку.
3. Повреждение контактов или проводки. Окислившиеся контактные клеммы АКБ способствуют утечке тока и не позволяют принимать заряд от генератора. Состояние контактов следует проверить не только на самой батарее, но и на генерирующем устройстве, а также на массе автомобиля. Окись удаляют путём чистки или специальным смазывающим составом. Генератор связан с аккумулятором напрямую толстым проводом. При его повреждении или наличии заводских дефектов заряд на батарею поступать не будет.

«Прыгает» зарядка

Иногда величина тока зарядки генератора может колебаться в широком диапазоне. Это отражается не только на полноценном поступлении энергии к АКБ, но и на других потребителях: тусклый свет фар, мигает лампочка освещения салона, магнитола работает с перебоями. Основные причины нестабильности величины поступающей зарядки:

1. Регулятор генератора неисправен. Прибор, представляющий собой реле, должен обеспечить величину напряжения бортовой сети в допустимых пределах независимо от нагрузки, температурного режима, частоты вращения вала. Устройство датчика – это не что иное, как обычная электронная схема, имеющая выходы к графитным щеткам. Причиной неисправности оборудования может послужить:
   • слабый контакт между проводами или обрыв в электрической цепи;
   • некорректная регулировка;
   • замыкание между контактами;
   • спекание контактов, поломка пружины якоря. Повреждения прибора обычно проявляются в регулярном недостатке заряда аккумулятора или, наоборот, его переизбытке. Проверить устройство на работоспособность можно, используя тестер, переведённый в режим вольтметра.
2. Выход из строя диодного моста. Конструктивный элемент генератора выполняет функции коллектора, придя ему на смену. Мостовая схема необходима для выравнивания пульсаций переменного тока и преобразования его в постоянный. Основные факторы, приводящие к поломке:
   • неполадки с АКБ – низкая плотность электролита или замыкание между собой его банок;
   • неверно выполненное «прикуривание» от другого авто;
   • грязь или влага, проникшие внутрь корпуса генератора.

Признаки неисправности:

• мгновенная разрядка полностью заряженного аккумулятора;
• появление свистящих звуков из-под капота при запуске двигателя или во время движения;
• на табло высвечивается неисправность рулевого управления, перестаёт действовать усилитель руля;
• быстро тускнеют фары при движении;
• выключаются автомагнитола и кондиционер.

Кроме того, есть несколько ситуаций, когда АКБ будет разряжаться интенсивно, но это не связано с неисправностями в системе генератор – аккумулятор:

1. Срок эксплуатации батареи, установленный заводом-изготовителем, подходит к концу.
2. Редкие поездки на небольшие расстояния при полной электронагрузке – включено максимальное количество потребителей: фары, магнитола, кондиционер и так далее.
3. Простаивание в многочасовых пробках при работающем двигателе.
