Электрическая схема ваз-21099 с европанелью (выпуск с 1998 г )

Установка панели приборов от Приоры на ВАЗ 2110-2112

Существует еще один метод доработки и тюнинга панели приборов, который заключается в замене торпеды от Приоры — ВАЗ 2170. Конечно, внешний вид будет намного интереснее, чем даже европанель, но подключение и установка требуют очень многих вложений, как финансовых, так и физических. Основная проблема этой доработки состоит в том, что разъемы подпанельной проводки Приоры и подкапотной ВАЗ 2110, которые разумеется нужно стыковать, разные, и разъемы просто не подходят друг к другу.

В таком случае есть два пути:

  1. Полностью взять всю проводку от Приоры, включая подкапотный жгут, салонный, блок управления стеклоподъемниками, блок комфорта и т.д.
  2. Стыковать совершенно два разных типа проводки вручную, обрезая разъемы и изолируя чуть ли не каждый провод.

Каждый для себя сам решает, стоит ли игра свеч, а именно стоит ли полученный результат тех денег и времени, которые уйдут на все эти доработки и переделывания. Взять даже цену Европанели, за нее придется отдать до 20 000 руб. новую или от 8000 за б/у, уже получается накладно. Что же по поводу панели от Приоры, то здесь все будет еще дороже — одна только панель в сборе может обойтись 25000 р. новая и от 10 000 руб. б/у. на авторазборке.

Свежие комментарии

  • admin к записи отличия 8v и 16v контроллеров на примере Январь 7.2 8v и Bosch 7.9.7 16v
  • admin к записи Полезная информация
  • admin к записи Atomic soft
  • admin к записи Ответил на вопросы(комментарии) за последние месяцы
  • admin к записи Распиновка колодки подключения СУД М7.9.7./Январь7.2 к салонной проводки Европанели (ВАЗ 2114)
  • admin к записи Чиптюнинг — Про таблицу ПЦН и БЦН (for dummies)
  • admin к записи Ответ на вопрос по Atomic Tune 2.8.8
  • daser к записи Ангельские глазки
  • Kirill к записи Распиновка колодки подключения СУД М7.9.7./Январь7.2 к салонной проводки Европанели (ВАЗ 2114)
  • Аноним к записи Ответил на вопросы(комментарии) за последние месяцы

Доработка задней части машины

Тюнинг багажника ВАЗ 2109 включает в себя проведение следующих работ:

  • самостоятельное изготовление полки;
  • освещение.

Чтобы сделать полку, потребуется фанера, картон, обивка, клей, 2 петли для мебели, ручки. Предварительно определяемся с местонахождением полки. Затем делаем отверстия. На шаблоне будущей конструкции отмечаем подвижную часть. Макет прикладываем к фанере. Предварительно вырезаем подъемную часть конструкции. Ее соединяем с неподвижной частью полки (петлями).

Затем производится монтаж конструкции. Для ее обивки используем любой материал. Полка покрывается ПВА-клеем в 2 слоя. Сверху конструкции аккуратно прикладываем обивку. Для фиксации ткани на кромках используем двухсторонний скотч. Если клей высох, устанавливаем светодиодную подсветку в багажнике. Подобный тюнинг можно произвести и в модели ВАЗ 21099. Предварительно изучается электросхему транспортного средства. Для освещения багажного отделения потребуется индикатор, 5 м двужильного провода, пассатижи, изолента, труба, предохранитель на 5А.

В полку для задней акустики устанавливаем кнопку с индикатором включения/выключения. Чтобы сделать отверстие, используем дрель. На порог багажника приклеивается светодиодная лента. Под обшивкой пола прокладывает дополнительный провод, он подключается через предохранитель к блоку питания. Масса концевика подключается к подсветке. К плюсам такого тюнинга относят:

  1. Многочисленные источники обеспечивают равномерное освещение багажного отсека.
  2. Свет включается только после нажатия на соответствующую кнопку.
  3. Экономится зарядка аккумулятора.

Под тюнингом багажника на ВАЗ 21099 предусматривается переделка пола. Для этого применяется фанера, рояльные петли, электрический лобзик, клей. Предварительно багажник устилается фиброй (толщина 2 мм). Затем вырезаем фанеру по размерам коврика и люка под запаску. Следующий этап — изготовление каркаса из брусков 20х30 мм. Полученная конструкция фиксируется к полу багажника. Затем укладывается сплен и шумоизоляционный материал. Устанавливается обшивка.

Минус такой модернизации — накопление конденсата внутри оптики. Связано это с низким качество материала и отсутствием герметичности. При этом черные фары, в отличие от штатных аналогов, менее эффективны (на 30%). Чтобы частично решить такую проблему, устанавливаем в тюнингованные фары ВАЗ 2109 более мощные лампочки. Нельзя использовать лампы большой мощности. В противном случае перегреются либо начнут плавиться фонари. Можно самостоятельно изготовить оптику. Но подобный тюнинг рекомендуется проводить на задних фонарях (для снижения риска ДТП).

Установка без полного разбора панели

Панель, как многим известно, состоит из трех частей, но европанель ВАЗ 2110 – это, собственно, только верхняя часть торпедо. И если цель – лишь ее замена, без каких-либо доработок и другого тюнинга, тогда смело можно делать частичный разбор, не снимая всего оборудования.

Понадобятся:

  • Дрель;
  • Отвертка;
  • Саморезы.

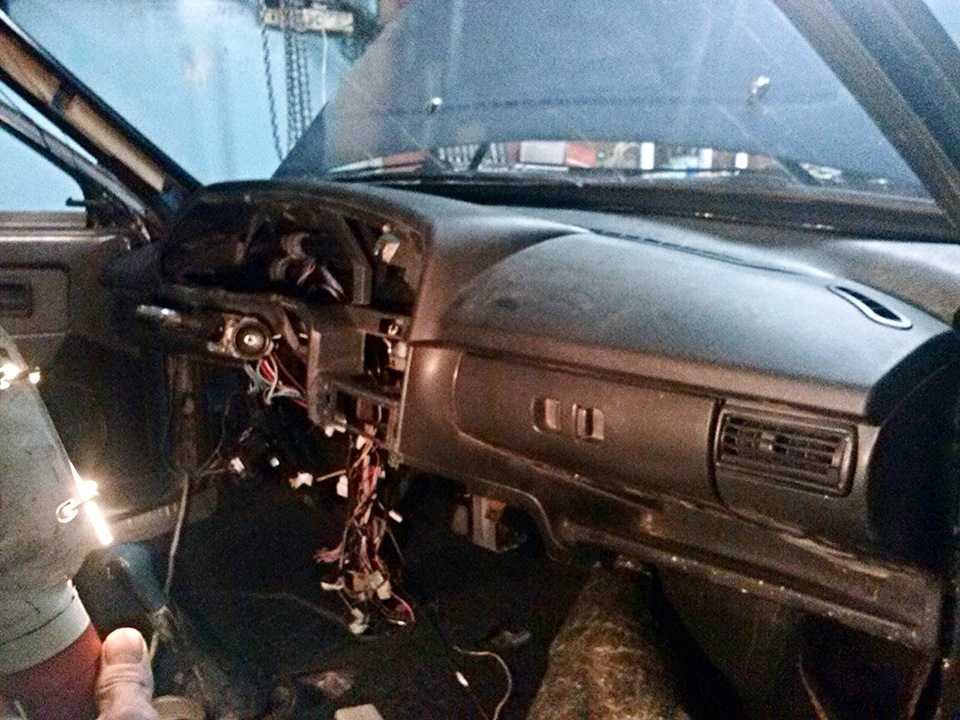

Процесс демонтажа проходит так:

Снимаем приборную панель;
Открываем бардачок, и изнутри откручиваем три самореза. Довольно сложно открутить саморез около ветрового стекла, но все же посильно;
Рядом с ЭБУ вытягиваем 4 кнопки и изнутри откручиваем саморезы;
Ослабляем крепление регулировки подсветкой. Можно открутить полностью, как удобнее;
Открыв блок предохранителей приборов также изнутри откручиваем 2 самореза;
Остаются еще два самореза, которые удерживают накладку панели, но открутить их не получится без полного разбора

Поэтому либо осторожно выламывают эти саморезы, либо даже выпиливают, приподняв накладку справа, используя пилку по металлу. При этом внешний вид будущего обновленного «лица» салона не пострадает, поскольку евронакладка перекроет эти места;
Теперь можно спокойно снять накладку.

Другие варианты тюнинга панели приборов ваз 2114

Существуют еще несколько вариантов усовершенствования приборки ВАЗ 2114

Важно подобрать тот, который будет наиболее удобным именно для Вас. Можно рассмотреть такие модели:

  • АМС – имеет хромированные окантовки, цветные шкалы, интегрированный указатель уровня масла;
  • STREET STORM – имеет оригинальное цветовое оформление (при классическом расположении приборов), интересное оформление подсветки, которое в темное время суток можно изменять самостоятельно;
  • PRO-SPORT – представляет собой накладку на имеющуюся доску приборов. Представлена в 2-х вариантах (с темной и светлой подложкой). Подсветка синяя, но яркость ее регулируется. Шкалы нужно наклеивать лишь после установки вставки;
  • АМС-2 – здесь центровым выступает тахометр. Все шкалы белого цвета, что придает панели более спортивный вид. Для подсветки применяются светодиоды.

В заключение следует отметить, что вариантов модернизации приборной панели ваз 2114 множество

Важно определиться, какие именно параметры являются для Вас первостепенными, подобрать подходящий вариант и лишь потом приступать к тюнингу

Комплект оригинальных внутренних ручек дверей для ВАЗ 2109, 21099, 2114, 2115

со скидкой 19 %

Заводские обивки дверей ЛЮКС-3 кожзам на ВАЗ 2109, 21099, 2114, 2115

со скидкой 19 %

Пистоны «Ежики» усиленные обивок дверей салона ВАЗ 2108-21099, 2110-2112, 2113-2115

со скидкой 19 %

Кожух рулевой колонки ВАЗ 2113, 2114, 2115

со скидкой 19 %

Обивка центральной стойки правая на ВАЗ 2109, 21099, 2114, 2115

со скидкой 19 %

Черные солнцезащитные козырьки с зеркалом на ВАЗ 2108-21099, 2113-2115

со скидкой 19 %

Облицовка поперечины задка багажника на ВАЗ 2109, 21099

со скидкой 19 %

Стойки под пищалки (направлены на стекло) на ВАЗ 2108-21099, 2113-2115

со скидкой 19 %

Обивка центральной стойки левая на ВАЗ 2109, 21099, 2114, 2115

со скидкой 19 %

Заводские обивки дверей ЛЮКС-2 на ВАЗ 2109, 21099, 2114, 2115

со скидкой 19 %

Предназначена для установки на автомобили ВАЗ 2110, 2111, 2112. Такая панель устанавливалась с завода на данных автомобилях в комплектации «Люкс» с 2006 г. Устанавливается в штатные места, без каких-либо доработок. Если Вы хотите старую панель поменять на новую, то проблем с этим не будет, так как в комплекте прилагается все необходимое для её установки.

Установка производится в штатное место.

Установка производится в штатное место.

Установка производится в штатное место.

Оплачивайте товары банковской картой, с помощью QIWI, Яндекс.Деньги или WebMoney и экономьте на покупке от 4%, избегая почтовые и банковские комиссии

Этот товар выбрали 185 покупателей

Предназначена для установки на автомобили ВАЗ 2113, 2114, 2115, 2108, 2109, 21099, так же данная панель комплектовалась с завода на данных автомобилях с инжекторным двигателем.

Устанавливается в штатные места, без каких-либо доработок.

Если Вы хотите поменять старую панель на новую, то проблем с этим не будет, так как в комплекте поставляется все для её установки. Так же если на Вашем автомобиле установлена высокая панель 2109, и Вы задумали поменять ее на данную, то этот процесс пройдет успешно, так как их детали взаимозаменяемы.

Внимание! Европанель отправляется только транспортной компанией из-за габаритности! Если вы сомневаетесь о наличии транспортной компании в Вашем городе, оставьте этот вопрос нам, мы сами подберем для Вас оптимальную компанию

Панель ВАЗ 2110, снятие установка торпедо, шумоизоляция панели ВАЗ 2110

Панель ВАЗ 2110 или торпедо “десятки” стало новым словом в дизайне интерьеров автомобилей Lada. Несмотря на интересную форму и эргономичный вид, панель 2110 со временем начинает издавать массу лишних звуков при движении автомобиля. Особенно это заметно на машинах с большим пробегом. Поэтому очень часто торпеду “десятки” полностью разбирают, что бы провести тотальную шумоизоляцию и устранить скрипы.

Сразу скажем, что разобрать панель ВАЗ 2110 в принципе не сложно, но это очень трудоемкая работа, требующая времени и внимания. Дело в том, что для снятия панели придется полностью открутить рулевое колесо и отсоединить массу электрических колодок. Что бы не испортить электрику перед разборкой торпедо ВАЗ 2110 обязательно отсоедините аккумуляторную батарею (АКБ). Вот так панель “десятки” выглядит схематично.

На этом рисунке подробно, в мельчайших деталях, показан весь крепеж панели ВАЗ 2110.

  • 1 – панель
  • 2 – боковое сопло вентиляции и отопления салона
  • 3 – накладка панели приборов
  • 4 – винты крепления накладки
  • 5 – винты крепления панели
  • 6 – коробка
  • 7 – накладка консоли
  • 8 – крышка
  • 9 – щиток панели приборов
  • 10 – крышка монтажного блока

Если снять панель полностью, то должно остаться только это, смотрим фото –

Красными стрелками указаны места креплений гаек и винтовых шурупов, а две большие белые стрелки указывают на специальные установочные штыри. При установке панели она должна быть установлена именно на них, они служат для центрирования торпедо относительно кузова.

Чтоб поменять накладку торпеды, снимать ее полностью не обязательно!

Итак приступим, останавливаемся на накладках панели, которые делятся на:

Евро-1, другое имя «Каприз» и имеет индекс 21104. Особенности данной накладки, что она без пассажирской полочки.

Евро-2, индекс 2110L, накладка но уже идет с пассажирской полочкой.

Евро-3, накладка без полочки, но под панель приборов Калины, Приоры, и имеет модуль климат-контроля с 3 ручками и клавишу аварийной остановки.

Присутствуют и эксклюзивные накладки на панель, которые делают салон ВАЗ 2110 схожим с Nissan Primera, где приборный щиток по центру.

Не считая этих евро-накладок есть накладки, которые устанавливают сверху них. К примеру, накладка панели Каштан.

Поставить накладку Каштан на торпеду не трудно, потому на этом останавливаться не будем, а вот поменять старенькую накладку панели на евро уже труднее.

Евронакладка на панель состоит из:

  • Сама накладка
  • Вставки для кнопок (малая вставка 2110L-2120031, большая 2110L-2120032)
  • Воздуховоды (2114-81080623)

  • Отделка щитка устройств (2110L-5325124)
  • Сдвоенная клавиша включения габаритов и ближнего света фар
  • Клавиша включения задних фонарей противотуманок (с фиксацией)
  • Клавиша включения подогрева заднего стекла (с фиксацией)
  • Колодки для клавиш — 2 шт.
  • Заглушки заместо клавиш — 6 шт.

  • Жгут проводов для подключения сдвоенного выключателя габаритов и ближнего света фар
  • Колодка
  • Крепления щитка устройств
  • Возможно будет нужно докупить раздельно разные клавиши для ВАЗ-2114 и колодочки к ним.

Накладка создаёт впечатление высококачественного продукта. Она мягче, чем старая накладка и как говорят разработчики более травмобезопасная. Они также обещают улучшенную подачю воздуха на боковые стекла.

Сейчас идем к установке, и здесь можно выделить 2 способа, любой из которых имеет свои достоинства и недостатки:

Инструкция по установке панели нового образца

Если вы хотите заменить низкую приборку на более совершенную, высокую, то вам в любом случае придется менять всю центральную консоль.

Инструкция по снятию и установке выглядит так:

  1. Для начала следует обесточить бортовую сеть, для этого отключите аккумуляторную батарею, демонтируйте рулевое колесо, а также подрулевые переключатели и замок зажигания. Нужно будет отключить и реле зажигания.
  2. Далее, выкрутите два болта, которые крепят козырек контрольного щитка, демонтируйте его.
  3. Теперь нужно сжать пружинка и извлечь сам щиток из центральной консоли. Отключите все провода и разъемы, подключенные к приборке, в том числе трос спидометра, шланг от эконометра, тросик одометра. После этого приборку можно убрать в сторону.
  4. Затем снимите регулятор от гидрокорректора света оптики, ручки выключателя освещения приборки, а также регуляторы печки салона и вентилятора. Чтобы сделать это, регуляторы следует потянуть на себя.
  5. После этого выкрутите по два болта крепления накладки центральной панели на бокам, саму накладку можно сдвинуть на себя. Затем нужно отсоединить разъемы.
  6. Теперь ключ в замке следует провернуть в положение «0», это позволит отключить противоугонную системы. К самому замку подключен разъем с проводами, его надо отсоединить. Далее, выкрутите две гайки, а также два болта, после чего можно демонтировать трубу рулевой колонки с выключателем.
  7. Извлеките ручку подсоса, расположенную под приборной. Потяните ее на себя таким образом, чтобы вы могли почувствовать тягу. Вам надо выкрутить два болтика, которые крепят направляющую тягу заслонки, после чего подсос можно демонтировать.
  8. Теперь можно выкрутить еще четыре винта, которые фиксируют панель управления печкой в авто. Выкрутите болты, расположенные сбоку от щитка по обеим сторонам. Также выкрутите болты нижнего крепления консоли с гайками, которые фиксируют выключатель освещения контрольного щитка и гидрокорректора оптики. Для этого потребуется ключ-головка на 22, он должен быть высоким.
  9. После выполнения этих действий надо выкрутить болт, который фиксирует центральную консоль, в бардачке. Затем вам останется только открутить по одному болту по бокам, крепящих центральную консоль. Саму консоль после этого можно демонтировать.
  10. Что касается установки новой высокой панели с приборкой, то этот процесс не представляет собой особых трудностей. Все размеры в точки крепления на кузове совпадают, однако эта процедура также имеет свои особенности. Чтобы произвести установку новой консоли, вам потребуется соответствующий жгут с проводкой. Если вы будет использовать уже имеющийся жгут, то в нем надо будет переставить клеммы с учетом схемы подключения. Кроме того, надо будет поменять и тросы подводящие к отопителю, на более удлиненные, то же самое касается и тросика спидометра. При установке новой консоли потребуются и другие боковые накладки на стойки крыши, их надо установить перед тем, как вы поставите консоль. Поскольку в новой приборной панели не будет использоваться расходомер, трубку от него надо будет заглушить. Кроме того, сигнал на тахометр нужно будет подать от провода К на катушке, который подсоединяется к скобе кабеля датчика оборотов.
  11. Непосредственно перед установкой следует перебрать новую консоль, а места соединений воздуходувов перемотать изолентой и желательно проклеить поролоном или антискрипом. Надо поменять и поролон отопителя, поскольку старый уже не сможет выполнять свои функции. Также убедитесь в том, что подсос сможет полностью закрываться и помните о том, что тросик от нового спидометра следует поставить перед тем, как вы установите консоль. Процедура сборки начинается с прокладки нового жгута с проводкой и подключения всех разъемов. Прежде чем окончательно все собрать, включите приборную панель и проверьте, как работают все индикаторы и датчики. После этого консоль можно ставить на место.

Европанель: стандартная комплектация

При общем весе 17 кг, панель имеет габаритные размеры (в см) – 170х90х100.

В комплектацию входят все элементы, необходимые для быстрой установки и дальнейшей эксплуатации:

  1. Панель приборов (кол-во — 1 шт.).
  2. Комплект приборов (кол-во — 1 шт.).
  3. Жгут проводов подпанельный (кол-во — 1 шт.).
  4. Консоль центральная (кол-во — 1 шт.).
  5. Тоннель пола (кол-во — 1 шт.).
  6. Блок управления для отопителя (кол-во — 1 шт.).
  7. Верхняя крышка для бардачка (кол-во — 1 шт.).
  8. Выключатель освещения наружного (кол-во — 1 шт.).
  9. Выключатель задних противотуманок (кол-во — 1 шт.).
  10. Выключатель обогрева для заднего стекла (кол-во — 1 шт.).
  11. Комплект заглушек для выключателей (кол-во — 4 шт.).
  12. Дефлектор воздуховода отопителя (кол-во — 5 шт.).
  13. Прикуриватель (кол-во — 1 шт.).
  14. Металлический каркас (кол-во — 1 шт).

Евро торпеда ваз 2114: преимущества и недостатки

Для установки на ВАЗ 2114 европанель отлично подходит и не нуждается в дополнительной переделке и подгонке.

Ее качество существенно превосходит ту панель, которая предусмотрена заводской комплектацией, за счет таких моментов, как:

  • более современного дизайна;
  • лучшего качества материала (пластика);
  • наличия встроенных приборов VDO (с внутренней подсветкой);
  • наличия цифрового одометра;
  • оригинального дизайна сигнальных ламп;
  • наличия нескольких дополнительных отсеков для хранения мелких вещей;
  • грамотно обустроенного воздуховода и пр.

Кроме того, европанель ваз 2114 позволяет водителю при необходимости подключать различные дополнительные датчики (к примеру, уровней антифриза или жидкости в стеклоомывателе либо незакрытых дверей).

Конечно, европанель имеет некоторые недостатки, среди которых:

  • не полная амплитуда (не доходят до краев прорезей) и туговатый ход рычагов управления воздушными заслонками;
  • плохая регулировка тяг и тросиков и пр.

Варианты доставки товара

Обратите внимание! Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться

С подробной информацией можно ознакомиться на странице доставки и оплаты.

Транспортные компании

Доступные способы оплаты:

  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Доставка возможно в любой населенный пункт, где есть представительство транспортной компании. Срок доставки – от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Курьерская доставка по г. Тольятти

Доступные способы оплаты:

  • Наличными при получении
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Срок доставки от 1 до 12 часов.

Самовывоз с нашего склада

Доступные способы оплаты:

  • Наличными при получении
  • Кредит
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Номер по каталогу: 2114-5325012

Цена Стандартная: 1540.00 руб. Ваша цена

Цена Для зарегистрированных: 1430.00 руб.

Перед визитом в магазин уточняйте наличие товара!

Обтяжка торпеды автомобиля

Еще одним способом избавиться от некачественного пластика в салоне автомобиля можно назвать проведение обтяжки торпеды. Как правило, для этого используется кожа или качественный заменитель. Выполнить самостоятельно обтяжку достаточно сложно, пластик, который ранее был частью дизайна салона, будет служить в качестве основы.

Врезка: Важно: Рекомендуется проводить обтяжку только после создания всех необходимых ниш для установки дополнительного оборудования. В противном случае существенно повышаются затраты

При выборе материала нужно отказаться от ткани, так как передняя панель постоянно находится под прямыми лучами солнца, довольно часто подвергается большему воздействию, чем другие элементы обивки. Выбирая цвет нужно отдавать предпочтение не ярким оттенкам, которые не будут сильно бросаться в глаза. Довольно часто можно встретить примеры тюнинга, при котором используется яркая ткань: красный, синий и другие цвета. Отметим, что выглядит подобный вариант довольно привлекательно, но при длительной поездке водитель и пассажиры будут сильно уставать.

Какими бывают накладки?

Если вам нужна именно евронакладка, тогда есть два варианта:

Накладка Евро-1, другое название которой – Каприз. У нее такая же комбинация приборов, как у ВАЗ 2110, единственно – нет полочки со стороны пассажира;

Накладка панели ВАЗ 2110 Евро-1

Евро-2 практически ничем, кроме наличия упомянутой полочки, не отличается.

Накладка панели ВАЗ 2110 Евро-2

Еще в продаже есть накладка Евро-3. Но она – для более поздних и продвинутых ВАЗовских автомобилей – Приоры, Калины. Дело в том, что в этом варианте предусмотрено больше приборов, например, здесь есть блок для климат-контроля, чего в десятке не наблюдается. Хотя, в принципе, при желании установка этого варианта тоже возможна.

Накладка панели ВАЗ 2110 Евро-3

Любая евронакладка из упомянутых – товар качественный, если, конечно, не является дешевой подделкой. Она более мягкая и даже, как утверждают, производители, менее травмоопасная, как старая. Кроме того, после ее установки должна улучшиться подача теплого воздуха на боковые стекла.

Составляющие

При покупке вы получите то, что идет в комплекте, а именно:

  • Евронакладка;
  • Вставки для включателей (кнопок) приборов;
  • Отделка на щиток приборов;
  • Поскольку комбинация приборов у вас может отличаться от тех, установка которых предусмотрена конструктивно, также должны быть шесть заглушек, их можно вставить вместо кнопок;
  • Сами кнопки и две колодки для них : • Сдвоенная – для ближнего света и габаритов; • Для включения противотуманных фар; • Обогрева заднего стекла.
  • Воздуховоды;
  • Колодка и жгут проводов, предназначенных для подключения сдвоенной кнопки на габариты и ближний свет;
  • Кронштейны, крепящие щиток приборов.

Кроме того, если вас не совсем устраивает такая комбинация, и нужны еще кнопки для других приборов, то их, а также колодочки к ним можно докупать отдельно.

Как легко обновить «приборку» ВАЗ 2114

Усовершенствование приборной панели модели 2114, на самом деле, не такой сложный, как может показаться сначала, процесс. Купить такой «прибор» достаточно просто. Следует рассмотреть, какие варианты можно использовать владельцам, чтобы обновить гардероб ВАЗ 2114 (примеры на фото и видео).

1. АМС. Данная модель имеет несколько особенностей.

  • для начала, стоит отметить, что заказать ее дизайн можно самостоятельно;
  • данная панель комплектована интегрированным указателем масла, который отсутствует в классическом исполнении. Появление его связано с очень настойчивыми просьбами многих автолюбителей об установке этого «компонента» в штатную комплектацию.
  • выглядит такая панель приборов интереснее вследствие цветных шкал с хромированными окантовками.

2. PRO-SPORT. Данная «приборка» выполнена как накладка для панели приборов на представленную модель. Обновленное оформление данного устройства придает им впечатляющий, совершенно новый вид. Есть два варианта ее исполнения: со светлой и темной подложкой. Подсветка панели ВАЗ 2114 имеет специальную регулировку яркости, однако присутствует только одни цвет – синий. Шкалы наклеиваются после монтажа вставки. Это придать этому элементу машины оригинальный вид.

3. АМС-2. Центровым прибором стал тахометр, который перенесли слева в центр. Белые шкалы создают в общем спортивный вид всей панели. Это позволяют быстрее считывать  с нее необходимую информацию. Подсветка переделана, используются светодиоды, с помощью которых считывать информацию в ночное время не составляет труда. Установку рекомендуется проводить квалифицированным специалистам, поскольку при ее монтаже предусмотрена значительная «перепланировка» классической модели.

4. STREET STORM. Главной особенностью этой модели является ее цветовое оформление. В классическом расположении приборов не стали ничего менять,

упор был сделан на цветовую гамму. «Внешность» приборной панели претерпела определенные изменения, однако, при этом, стиль ее гармонично вписывается в существующий интерьер. Следует отметить еще одну особенность данной модели – это ее подсветка. Днем она светлая с красными символами. В темное время суток спокойно можно изменять не только яркость, но и цвет.

5. «Северный ветер». Эта модель отличается внешним видом. Разработчики показали, что даже при стандартном расположении приборов вся панель выглядит динамично и ярко. В ней явно просматриваются спортивные черты. Цвет подсветки зависит от оттенка шкал вставки.

Установка мультимедийной системы и других элементов

С распространением сенсорных экранов они стали достаточно часто использоваться при производстве мультимедийных систем, которые устанавливаются в автомобиле. Конечно, можно приобрести GPS-навигатор, который будет крепиться поверх панели. Но все же подобный вариант исполнения непрактичен, так как занимает много свободного пространства и ухудшает обзор.

При желании можно провести внедрение мультимедийной системы в торпеду. Для этого:

1. Выбираем мультимедийную систему. 2. Узнаем ее точные размеры. 3. Проводим разметку области на торпеде. 4. Проводим вырезание пластика. 5. Устанавливаем мультимедийную систему. 6. Подключаем систему. 7. Выполняем декорирование.

Таким же способом можно провести установку блоков управления дополнительными функциями, к примеру, установленных своими руками противотуманных фар или подсветки в салоне. Для того чтобы существенно упростить работу можно купить с разбора бок управления с другого автомобиля, также разметить место расположения на торпеде и провести вырезание места для установки панели.

В целом можно сказать, что видоизменить заводскую торпеду можно практически до неузнаваемости.

Снятие и установка панели приборов на ВАЗ 2110, 2111 и 2112

Прежде чем приступать к выполнению данного ремонта, необходимо сделать следующее:

После этого можно приступать к дальнейшим действиям. Сразу же извлекаем и снимаем все элементы панели, такие как: штатные часы, блок управления отопителем, блок индикации, а также центральный дефлектор, и не забываем про кнопки с магнитолой. В результате, получаем примерно следующую картину:

Далее, при помощи отвертки поддеваем и извлекаем заглушки по верхним углам крепления панели приборов. На деле это выглядит следующим образом.

С другой стороны делаем аналогично, после чего при помощи головки и удлинителя откручиваем гайки крепления панели приборов в верхней части.

Теперь переходим к остальным местам крепления. Снизу, в левой и правой части панели — по углам, также есть по одному винту которые необходимо открутить. Первый показан ниже.

Второй же находится в правой части панели в том же самом месте — снизу в углу. Также, сразу отворачиваем саморез, которым крепится диагностическая колодка:

Теперь переходим к боковым местам креплений каркаса, которые находятся по центру с каждой из сторон — ниже на фото показана левая сторона:

Справа будет все аналогично. Далее переходим к внутренним креплениям каркаса, которые находятся в следующих местах. Первый — под монтажным блоком предохранителей, чтобы добраться — откидываем крышку и заглядываем внутрь панели:

Второй же справа — виден при открытой крышке вещевого ящика (бардачка):

Разумеется, монтажный блок придется также снять, чтобы он остался нетронутым с подпанельной проводкой.

Продеваем его внутрь при отведенной назад панели приборов, также придется отрезать некоторые хомуты крепления проводки, к примеру, в этом месте, которое показано на фото:

Теперь пробуем снимать панель ВАЗ 2110, отводя ее в сторону с обеих сторон, равномерно, без особых усилий и резких движений.

На фото выше видно, что трубки гидрокорректора фар обрезаны, так как в моем случае они были просто не нужны. Если же вам их необходимо сохранить, все делаем аккуратно и снимаем их, вытащив блок управления из панели приборов. Далее окончательно снимаем панель, разумеется, предварительно отсоединив все провода, которые будут препятствовать этому.

Установка происходит в обратной последовательности, подключая все провода и разъемы на свои места, блоки и переключатели, а также остальные элементы, которые были сняты в результате этой процедуры.

Популярные методы изменения торпеды

Для начала приведем список наиболее популярных методов изменения передней панели. К ним отнесем:

1. Полная ее замена. Достаточно сложной работой можно назвать установку новой торпеды, которая взята с другого автомобиля. Отметим, что если щитки приборов и другие небольшие детали тюнинга можно встретить в продаже, то поставщики подобных деталей не создают торпеду (в продаже ее можно встретить крайне редко). Это связано с тем, что подобный тюнинг проводится достаточно редко. Однако только при полной замене панели можно избавится от дешевого пластика и покончить со сверчками, которые могут сделать путешествие на дальнее расстояние просто невыносимым.

2. Довольно часто проводится частичная доработка, которая представлена созданием дополнительных ниш для мультимедийной системы, блока управления новыми функциями и так далее. Подобную работу нельзя назвать сложной, так как при изготовлении торпеды используется пластик – материал, который хорошо обрабатывается при использовании подручных инструментов. Главное аккуратно проводить подобные работы, так как при допущении ошибок может быть повреждены важным элементы электрики и та далее.

Первый метод реализуется достаточно редко, но позволяет достигнуть по-настоящему непревзойденного результата. Второй проще в реализации, но не позволяет окончательно избавиться от некачественного пластика.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
