Неисправности трамблера ваз 2108, 2109, 21099

ремонт распределителя зажигания (трамблера) на автомобиле ваз 2108, ваз 2109, ваз 21099

Распределитель зажигания (трамблер) состоит из следующих деталей (см. рис. ниже): 1 – уплотнительное кольцо; 2 — муфта; 3 — регулировочные шайбы; 4 — валик с центробежным регулятором; 5 — опорная пластина; б — пылезащитный экран; 7 — бегунок; 8 — датчик Холла; 9 – стопорная шайба; 10 — упорная шайба; 11 – корпус трамблера; 12 — вакуум-корректор. 1. Снимите трамблер с автомобиля ваз 2108, ваз 2109, ваз 21099.

2. Отверните два винта крепления и снимите крышку трамблера. Затем снимите бегунок, потянув бегунок вверх.

3. Бегунок с трещинами, следами обгорания, значительным износом или коррозией наружного контакта 1 замените. Бегунок должен плотно устанавливаться на валик трамблера. Это обеспечивается пластинчатой пружиной 2. Бегунок с ослабленной или сломанной пружиной надо заменить. Омметром измерьте сопротивление резистора 3, оно должно быть равно 1 кОм. В противном случае замените бегунок.

4. Снимите с трамблера пылезащитный экран.

5. Отверните винт крепления клеммы проводов низкого напряжения и выньте клемму из корпуса трамблера.

6. Разожмите лапки держателя отверткой и выньте провод из держателя.

7. Отверните два винта крепления опорной пластины датчика Холла.

8. Снимите стопорное кольцо со штифта опорной пластины.

9. Отверните два винта крепления вакуум-корректора.

10. С помощью отвертки снимите тягу вакуум-корректора со штифта опорной пластины.

11. Снимите с трамблера вакуум-корректор.

12. С помощью отвертки приподнимите опорную пластину и снимите ее.

13. При задирах или значительном износе втулки замените опорную пластину.

14. Снимите стопорное кольцо с валика распределителя зажигания, а затем упорную шайбу.

15. Снимите пружинное кольцо, удерживающее штифт крепления муфты.

16. Замените порванное или потерявшее эластичность уплотнительное кольцо.

17. Выбейте штифт крепления муфты с помощью подходящего бородка.

18. Снимите муфту привода распределителя зажигания и регулировочные шайбы. Замените муфту с сильно изношенными шипами.

19. Выньте валик с центробежным регулятором.

20. Осмотрите втулки, в которых вращается валик, с обеих сторон корпуса трамблера. Если есть задиры или значительный износ втулок, замените корпус трамблера в сборе с втулками.

21. С помощью отвертки снимите две пружины грузиков со стоек. Чтобы не перепутать пружины при сборке, пометьте стойку, к которой крепится малая пружина.

22. Снимите ведомую пластину центробежного регулятора с экраном.

23. Грузики центробежного регулятора должны свободно поворачиваться на осях. В противном случае снимите стопорные кольца крепления грузиков.

24. Затем снимите оба грузика с осей. Прочистите отверстия грузиков и смажьте их консистентной смазкой. Замените валик, если он сильно изношен или имеет задиры.

25. Для замены датчика Холла отверните два винта крепления и снимите датчик Холла с опорной пластины.

ПРИМЕЧАНИЕ На части распределителей зажигания датчик Холла крепится к опорной пластине с помощью заклепок. В этом случае датчик Холла заменяется в сборе с опорной пластиной.

26. Протрите снаружи и изнутри крышку трамблера. Замените крышку трамблера с трещинами, следами пробоя (очень тонкие трещины), сколами или сильно изношенными контактами. Контактный уголек должен свободно перемещаться внутри крышки трамблера. Если контактный уголек имеет сколы, трещины, сильно изношен или пружина уголька сломана, выньте его с пружиной из крышки трамблера и замените. 27. Соберите распределитель зажигания (трамблер) в обратном порядке, смазав предварительно втулки и валик тонким слоем моторного масла.

28. Перед установкой муфты установите бегунок наружным контактом в сторону контакта 1-го цилиндра в крышке.

29. Затем установите муфту на вал так, чтобы шипы муфты совпали с прорезями на распределительном валу при установленном в ВМТ поршне 1-го цилиндра.

детали распределителя зажигания (трамблера) автомобиля ваз 2108, ваз 2109, ваз 21099

снятие и установка трамблера (распределителя зажигания) на автомобиле ваз 2108, ваз 2109, ваз 21099

ремонт трамблера (распределителя зажигания) ВАЗ 2106

смазка распределителя зажигания (трамблера) ВАЗ 2106

Принцип действия

На автомобиле ВАЗ-2109 трамблер работает следующим образом:

высоковольтное напряжение генерируется катушкой по принципу электромагнитной индукции;
по высоковольтному проводу это напряжение идет на центральный контакт в крышке распределителя зажигания, который постоянно находится во взаимодействии с бегунком;
последний и распределяет электрический импульс по четырем контактам, каждый из которых соответствует определенной свече;
бегунок при работе двигателя постоянно вращается и тем самым замыкает центральный контакт с контактами каждой свечи.

Напряжение для генерации искры поступает на свечи по проводам в порядке очереди работы цилиндров – это 1-3-4-2. Двигается бегунок за счет приводного вала, соединенного с распределительным валом двигателя.

Короткое знакомство — преимущества

Как уже отмечалось выше система зажигания ВАЗ 2109 является бесконтактно-транзисторной.

За время своего существования данная СЗ зарекомендовала себя вполне надежно не смотря на то, что вырабатывает она большую энергию до 50Дж, а напряжение пробоя в ней может достигать от 30 кВ и более. КПД работы бесконтактно-транзисторной СЗ считается очень высоким.

Преимущества данной СЗ:

Если работа СЗ предусмотрена с датчиком Холла, то на показатель энергии искры никак не влияет ни частота работы двигателя, ни показатель напряжения в электрической сети автомобиля. Это происходит потому, что период времени концентрации энергии в катушке зажигания остается всегда неизменным, что и есть одной из причин большого КПД работы данной системы зажигания;
Так как непосредственно механического взаимодействия между контактами не происходит, значит они не обгорают и не загрязняются, и само собой отпадает необходимость в их чистки;
Нет необходимости в регулировки положения контактов, по одной причине, их просто нет;
Так как механическое воздействие деталей друг с другом в данной системе минимизировано, значит полностью отсутствуют такие явления, как вибрация ротора, резонансные явления, не равномерное распределение искры по свечам;
Благодаря постоянной повышенной энергии в свече, которая может достигать и 50 Дж, воспламенение топливной смеси в цилиндрах происходит без сбоев. Особенно это ощущается во время разгона автомобиля, когда все происходит плавно, стабильно и без рывков;
Приблизительно на 5% увеличилась экономия расхода топлива и на 20 – 25% уменьшается выброс СО;
При морозе запуск холодного двигателя, даже при разряженном до 6В АКБ, происходит более стабильно, чем при других системах зажигания.

Назначение крышки трамблера

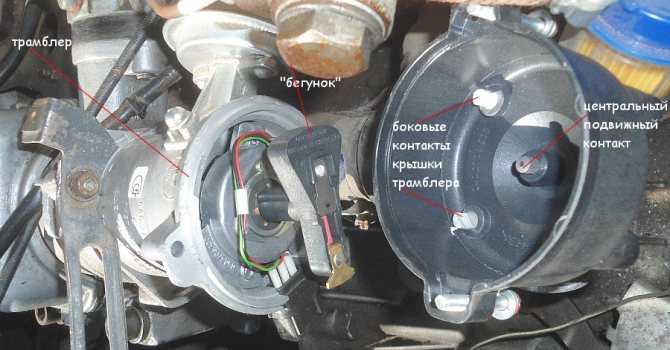

Конструкция крышечки распределителя зажигания (он же трамблер) оставалась и остается практически без изменений на протяжении всей истории использования данного устройства в комплекте системы зажигания бензиновых моторов:

На большинстве крышечек зажигания контакты для свечных проводов отмечаются цифрами, которые соответствуют порядковым номерам соответствующих цилиндров
Кроме защиты самого механизма распределителя от попадания влаги и грязи, она еще выполняет назначение попеременной подачи тока имеющего высокое напряжение от обмотки катушки зажигания посредством высоковольтных проводов на свечи зажигания
Именно из-за этой узкой специализации крышечка трамблера на пути эволюции всех систем автомобиля претерпела практически минимальные изменения

Рассмотрим устройство и принцип работы столь необходимой детали

Крышечка распределителя – это формованная деталь, выполненная из не пропускающего электрический ток материала (изолятора), имеющая устройство:

В эту деталь запрессованы контакты из металла – это боковые и центральный электрод
Численность боковых электродов строго соответствует количеству свечей двигателя (но не цилиндров, не стоит забывать, что существуют моторы, в которых на каждый отдельный цилиндр приходится более одной свечки зажигания), крышка трамблера на ваз 2109 в нашем случае имеет четыре боковых электрода
К центральному электроду с внешней стороны подсоединяется высоковольтный (броне) провод идущий от катушки зажигания
К боковым электродам – высоковольтные (броне) провода, идущие к свечам
Внутри самой крышечки центральный контакт, снабженный клеммой, имеющей подпружиненный контактный элемент («уголек»), который передает напряжение на центральный (главный) контакт ротора трамблера (распределителя зажигания)

Схематичное устройство крышечки

Устанавливая крышку на корпус распределителя, важно учитывать не только сам порядок подключения бронированных проводов, важна так же ориентация крышечки по отношению к «носу» бегунка
Крышечка распределителя зажигания прикрепляется к корпусу распределителя с помощью защелок либо винтов (крышка трамблёра на ваз 2109 крепится винтами)
Чтобы предотвратить образование конденсата под крышечкой, она имеет специальное вентиляционное отверстие

Особенности эксплуатации устройства

«Больным местом» крышки и ротора трамблера (распределителя зажигания) являются электроды, запрессованные в нее:

Причина простая — между этими электродами и центральным электродом на бегунке нет прямого контакта, поэтому искра проскакивает при их приближении по воздуху, от этого боковые электроды довольно быстро обугливаются
Чтобы крышечка распределителя надежно работала, необходимо держать ее в чистой как снаружи, так и внутри
Необходимо периодически проверять состояние находящихся в ней электродов
При появлении на них нагара либо окислов контакты крышки трамблёра ваз 2109 зачищайте плоским надфилем
Применять наждачную бумагу не рекомендуется из-за большой вероятности попадания абразивных частиц ее в механизм распределителя
Кроме этого стоит внимательно следить за внешним состоянием и подвижностью центрального контакта («уголька») электрода крышечки

Крышечка трамблера, как противоугонное устройство

В связи с возрастающим количеством угонов машин, некоторые «сообразительные» владельцы стали использовать крышечку распределителя, в качестве дополнительного противоугонного средства:

Вытащив крышечку, которая, снимается достаточно легко, вы усложните задачу вору, который захочет угнать вашу машину
Во-первых, автомобиль без нее просто не заведется
Во-вторых, даже если он найдет или будет иметь при себе крышечку, сняв броне провода, вы не отметили их порядок подключения, подключая наугад трудно быстро достичь корректной работы зажигания

Как правильно установить трамблер на двигатель 21083

Рассмотрим особенности установки ранее снятого или нового трамблера (распределителя зажигания) на двигатель 21083 автомобилей ВАЗ 21083, 21093, 21099. Установку проведем с учетом того, что положение трамблера на двигателе, до снятия, ни как не запоминалось и не отмечалось, а так же не устанавливалось требуемое взаимное расположение коленчатого и распределительного валов.

Поэтому необходимо установить трамблер так чтобы угол опережения зажигания был максимально приближен к требуемому, чтобы потом можно было завести двигатель.

Особенности установки трамблера ВАЗ 2108, 2109, 21099

Устанавливаем поршни первого и четвертого цилиндра двигателя в высшую мертвую точку

Для этого, поворачиваем коленчатый вал по часовой стрелке, до совпадения метки на шкиву распредвала, с выступом на задней крышке привода ГРМ.

В лючке на картере сцепления длинная метка (риска) на маховике должна стоять напротив треугольного выреза шкалы.

Повернуть можно за гайку крепления шкива распредвала ключом на 17 (для этого придется снимать защитную крышку привода ГРМ) или большой шлицевой отверткой за зубья маховика в лючке картеры сцепления.

Подготавливаем трамблер к установке

Снимем с него крышку. Контакт бегунка устанавливаем на вывод высоковольтного провода первого цилиндра. Это можно сделать, приложив крышку к трамблеру и найдя на ней отметку вывода первого цилиндра.

Устанавливаем трамблер на двигатель

Смазываем уплотнительное кольцо трамблера моторным маслом. Вставляем его в посадочное гнездо на шпильки. При этом выступы на муфте вала трамблера должны войти в прорезь на конце распредвала. Если два первых пункта выполнены, то они совпадут.

Закрепляем трамблер, но гайки до конца не затягиваем, так как потом будем устанавливать угол опережения зажигания и будет необходимо вращать трамблер. Устанавливаем на место крышку и затягиваем два винта ее крепления. Присоединяем к ее выводам высоковольтные провода.

Выставляем момент опережения зажигания

Запускаем двигатель и вращением трамблера вправо-влево добиваемся устойчивых оборотов. Для уменьшения или увеличения угла опережения зажигания на корпусе вспомогательных агрегатов есть специальный выступ-метка, а на корпусе трамблера шкала. Одно деление шкалы 8 градусов опережения зажигания.

В дальнейшем необходимо будет выставить момент зажигания более точно при помощи стробоскопа.

Примечания и дополнения

Отсчет цилиндров на двигателях ВАЗ 2108, 2109, 21099 производится от привода ГРМ. То есть первый цилиндр – самый дальний от трамблера.

Источник

Принцип работы БСЗ ВАЗ 2108

При запуске двигателя автомобиля и в процессе дальнейшей его работы датчик Холла в нужные моменты времени вырабатывает электрические импульсы, необходимые для образования искры в определенные моменты времени. Затем эти импульсы поступают на электронный коммутатор, который усиливает их и передает на высоковольтную катушку.

Катушка высокого напряжения преобразует полученные импульсы в импульсы высокого напряжения (до 25 000 В.) и возвращает их трамблеру. Постоянно вращающийся бегунок распределителя направляет высоковольтные импульсы к строго определенным свечами, обеспечивая таким образом образование искры в нужном цилиндре. Очередность искрообразования в цилиндрах двигателя автомобиля определена схемой их работы (1-3-4-2).

В случае, когда датчик Холла выходит из строя, мотор автомобиля ВАЗ 2108:

вообще не заводится;
заводится и глохнет;
теряет мощность на низких оборотах двигателя;
увеличивает потребление топлива.

Как проводится регулировка зажигания?

Можно взять на вооружение несколько методов:

На слух.
При помощи стробоскопа.
С применением мотор-тестера.

Последний, конечно, окажется самым предпочтительным. Но если вдруг возникла нужда провести регулировку зажигания ВАЗ 2109 в полевых условиях, то можно и воспользоваться первым способом. Если приходится часто проводить настройку, можно своими руками спаять небольшую схему на одном тиристоре. За считанные минуты делается стробоскоп из фонарика своими руками.

Перед началом проведения работ удостоверьтесь в том, что распределительный и коленчатый валы установлены строго по меткам. Откройте смотровое окошко в картере сцепления, через него видно маховик и метки на нем. Снимите защитную крышку с отсека ГРМ, выставьте шкив распредвала по метке. Проверьте, посмотрев в смотровое окно, совпадает ли метка на маховике с планкой, прикрепленной к блоку двигателя.

Без проведения этого осмотра невозможна правильная регулировка зажигания на автомобиле ВАЗ 2109. Работа клапанов будет нарушена, двигатель будет функционировать неправильно. Теперь, вооружившись ключом на 10, ослабьте три болта (но не выкручивайте), которыми крепится корпус распределителя. Заведите двигатель и прогрейте его.

Теперь проверните корпус трамблера в сторону (вы найдете две надписи «+», «–» и черточки). Соответственно, «–» означает раннее зажигание, а «+» позднее

Немного измените положение, прислушайтесь к работе двигателя, выжмите педаль газа и обратите внимание, как набираются обороты

Ориентир у вас должен быть таковым – число оборотов коленвала при нормальных настройках должно быть 700-900 в минуту. А вот регулировка зажигания ВАЗ 2109 при помощи стробоскопа намного точнее, жаль только, что не у всех имеется такое устройство.

Очень интересное видео о системе зажигания ВАЗ 2109 и не только:

https://youtube.com/watch?v=Ud-nuLSxwvk

Катушка зажигания

На автомобиле ВАЗ 2109 установлена катушка зажигания принцип работы, которой основан на принципе разомкнутой магнитной цепи.

Как и многие катушки зажигания, модель 27.3705 состоит из сердечника, первичной и вторичной обмоток. Корпус катушки заполнен трансформаторным маслом.

Особенность конструкции данной катушки зажигания является наличие специального предохранительного клапана одноразового аварийного действия. Срабатывает данный клапан только в том случае, когда давление масла в корпусе станет выше нормативного.

Если клапан сработал, то сразу меняйте катушку зажигания. Если бы не было такого клапана, то катушку просто бы разорвало с вытекающими из этого последствиями.

Виды СЗ

Система зажигания служит для воспламенения в необходимый момент топливовоздушной смеси, находящейся в цилиндрах двигателя.

Применяемые СЗ можно разделить на три основных типа:

Контактные;
Бесконтактные;
Контактно-транзисторные.

Первый и третий тип особого интереса для нас не представляют, поскольку на ВАЗ 2109 используется бесконтактная или бесконтактно-транзисторная система.

https://youtube.com/watch?v=Ud-nuLSxwvk

Применять такие схемы начали еще в середине 80-х годов прошлого века. С течением времени инженерам удалось повысить эффективность, работоспособность и надежность.

В БСЗ вместо прерывателя начали использовать бесконтактные датчики, которые позволяют за мгновение определить частоту вращения коленчатого вала и угол его положения.

Принцип действия

Принцип действия системы зажигания, установленной на ВАЗ 2109, выглядит следующим образом:

Датчик положения коленвала выполняет свои основные задачи, посылает сигнал на контроллеры;
Контроллер обрабатывает полученную информацию и проводит расчет последовательности включения в работу катушек зажигания;
Катушка создает две искры — воспламеняющую и холостую.

Метод холостой искры подразумевает создание искр одновременно в двух свечах зажигания. Одна воспламеняющая, а вторая холостая, поскольку бьет в такт выпуска отработанных газов на другой свечке. Таким образом, цилиндры, где одновременно образуются искры, создают пары — 1 и 4 цилиндры и 2 и 3 цилиндры.

Катушка

Основные преимущества

Используемая система зажигания для девяток отличается неплохими показателями надежности, хотя вырабатывает энергию до 50 кДж, а напряжение пробоя порой может достигать отметки 30 кВ и больше. БСЗ ценят за высокий КПД.

Можно выделить несколько главных преимуществ, которыми характеризуются бесконтактные системы зажигания.

Преимущества	Особенности
СЗ работает с датчиком Холла	Из-за этого на параметры энергии искры не влияют напряжение в электросети, частота работы двигателя. Это обусловлено тем, что период времени концентрации энергии в катушке зажигания всегда неизменный. Так обеспечивается высокий КПД схемы
Отсутствует механическое взаимодействие между контактами	Это способствует отсутствию загрязненности, обгорания контактов, потому чистить их не приходится
Не нужно регулировать положение контактов	Это объясняется просто — их нет в СЗ ВАЗ 2109
Минимальные механические взаимодействия деталей	Такой фактор способствует отсутствию вибраций ротора, резонанса, неравномерного распределения искры по свечам зажигания
Энергия в свечи постоянно повышенная	Она может достигать 50 Дж, что позволяет избегать сбоев при воспламенении топливовоздушной смеси в цилиндрах. Особенно хорошо это видно при разгоне автомобиля
Экономичность и экологичность	Применение новой СЗ позволило улучшить экономию топлива примерно на 5 процентов, а также на 20 процентов снизить количество выбросов СО
Стабильный запуск холодного двигателя	Даже если АКБ разрядится до 6В, запустить мотор все равно можно будет без проблем. Этим БСЗ существенно отличается от других систем зажигания, которые не могут похвастаться такой стабильностью.

Схема

Регулировка зажигания самостоятельно

Чтобы нормализовать работу движка и убрать неполадки, нужно правильно установить момент зажигания вашего автомобиля. Только при соблюдении этих условий двигатель сможет работать корректно. Для выполнения диагностики и исправления ошибок в угле зажигания вам потребуются следующие инструменты:

стробоскоп (желателен);
тахометр. Чаще всего подобный инструмент встроен в автотестер, так что с ним не должно возникнуть проблем;
шлицевая отвертка;
ключ на 10 (накидной либо рожковый).

Наличие стробоскопа значительно облегчит вам всю работу, так что его лучше приобрести для частного пользования.

Прежде чем вы приступите непосредственно к налаживанию момента и угла зажигания, нужно провести некоторые подготовительные работы. Первым делом поместите ключ для замка зажигания и заведите двигатель. После необходимо довести систему до температуры 90 градусов и довести число оборотов холостого хода до 800 оборотов в минуту (используя при этом тахометр), с помощью ручки регулятора топлива на корпусе карбюратора.

Лючок в картере передач

После разогрева двигателя снимите силиконовую трубку, с помощью которой подводится разрежение со штуцера. Регулирующий рычаг вы найдете на панели распределителя зажигательного момента, по-другому называемым трамблёр. Основание её прикреплено на карбюратор. Свободный край силиконовой трубки поднесите к пальцу, чтобы узнать наличие разрежения. Если таковое имеется, то палец присосет к трубке. Убавьте количество оборотов до того момента, когда разрежение исчезнет.

Дальше нужно выключить двигатель. Трубку следует перегнуть до полного исчезновения просвета. С помощью ключа ослабьте гайки, которыми закреплен распределитель. На картинке показан маховик и картерный лючок. На картере КПП – тот самый лючок со шкалой маховика. Выньте пробку и очистите от грязи смотровой люк со шкалой. Вам будут видны специальные полоски для установления правильного момента зажигания

Вот на них мы и остановим свое внимание

Возьмите шлицевую отвертку и поверните маховик до длинной полоски шкалы. Перед установкой зажигания нужно чтобы эта длинная полоска была строго напротив выреза треугольной формы на шкале. Данное положение соответствует нулевой позиции угла зажигания. При таком расположении первый и четвертый цилиндры с поршнями находятся в крайней мертвой точке.

Если вам плохо видна шкала, и вы не уверены в том, что именно эта полоска – самая длинная, проверьте её местоположение на шкиве распределительного вала. Для этого снимите крышку ремня газораспределительного механизма. Нужная метка совпадет с отметкой на задней крышке его ремня.

Теперь настало время подключения стробоскопа. Для этого нужно выполнить несложную последовательность действий:

красный провод подсоедините к плюсу на катушке;
темный провод накидываем на произвольную систему в корпусе;
крепление присоединяем к проводам на четвёртом цилиндре.

Если не уверены в такой последовательности подключения стробоскопа, лучше проверить последовательность действий по инструкции от прибора.

Как правильно подсоединить провода

При замене высоковольтных проводников сначала их подключают к распределителю зажигания. Крышка трамблера удобна тем, что устанавливается всегда в одном положении. На ней стоит специальная метка, благодаря которой разместит деталь на месте не составит труда. Прежде чем подключить провода, осмотрите крышку. Она должна быть целой, так как при появлении трещин работоспособность этого узла не гарантирована.

Метка на крышке трамблера располагается рядом с гнездом провода первого цилиндра. Порядок работы цилиндров слегка нарушен (1-3-4-2) из-за бегунка зажигания. Он движется по кругу (распределителю) против часовой стрелки. Именно по этому принципу движения бегунка, легко запомнить порядок расположения проводов. Подключать на карбюраторных и инжекторных ВАЗ-2109 их нужно по одному принципу. На крышке трамблера подключайте провода по принципу движения бегунка, только так вы сможете выставить зажигание правильно:

у метки расположено гнездо первого цилиндра;
в самом низу подключается третий;
на одной линии с гнездом первого, располагается место для провода к 4-му цилиндру;
в верхней точке подключается второй цилиндр.

На самом двигателе нумерация цилиндров идет от места расположения ремня ГРМ к стартеру, то есть слева направо. Ближе всего к стартеру располагается четвертый цилиндр, а к ремню ГРМ первый

При подключении важно смотреть из какого гнезда крышки трамблера идет провод, если перепутать их расположение автомобиль не заведется

Если вы подключили провода правильно, но автомобиль все равно не заводится, то проблема может быть в них самих. Проверьте высоковольтные проводники на целостность. Если вы давно их не меняли, стоит купить новый комплект. Особенность этих проводов в том, что с течением времени на их поверхности могут образовываться микротрещины. Они приводят к отсутствию искры при работоспособной системе распределения зажигания. В эти трещины попадает влага и пыль, что портит провод изнутри, хотя снаружи он кажется целым.

Автолюбители рекомендуют приобретать комплекты высоковольтных проводов от зарубежных производителей, так как они служат гораздо дольше стоковых или отечественных. Вместе с проводами желательно заменить свечи, особенно если на их поверхности появились трещины или нагар. Это необходимо, чтобы после ремонта проблем с зажиганием у вас точно не возникало.

Причины поломки

Есть несколько основных причин, из-за которых трамблер может сломаться и нуждаться исключительно в замене:

Появление трещин на крышке;
Сломанный датчик Холла;
Прогоревший бегунок;
Прогоревшие контакты на крышке;
Разболтанный подшипник, удерживающий датчик Холла;
Плохой контакт в штекере датчика Холла.

Все эти ситуации, помимо плохого контакта датчика, являются сигналом к замене трамблера.

Расположение агрегата

Регулировка

В некоторых случаях достаточно отрегулировать систему зажигания, чтобы вернуть двигателю прежнюю работоспособность

Есть несколько симптомов, которые на это указывают.

Симптом	Причины
Чрезмерная детонация поршневой системы	Характерная черта такой неполадки — звенящий звук при нажатии педали газа. Причина — раннее зажигание, из-за которого могут деформироваться поршневые кольца
Черный дым из трубы при запуске двигателя	Это говорит о том, что зажигание слишком раннее
Упала мощность двигателя, растет расход топлива	Тут зажигание уже позднее, потому смесь не может полностью сгорать
Двигатель начинает неравномерно работать на холостом ходу	Вызвано как ранним, так и поздним зажиганием.

Чтобы отрегулировать трамблер, вам потребуется:

Тахометр;
Шлицевая отвертка;
Стробоскопы;
Гаечный ключ.

Приступаем к работе.

Запустите двигатель, увеличьте холостые обороты до 800 единиц. Убедитесь, что температура двигателя при этом не меньше 90 градусов.
Выставьте коленвал по меткам в соответствии с указаниями на крышке блока цилиндров.
На выходящий провод из трамблера подключите лампочку на 12 Вольт. Второй контакт идет на массу.
Включите зажигание, следите за лампой. Если она не загорелась, ослабьте гайку, которая удерживает пластину трамблера, и начинайте аккуратно, медленно проворачивать корпус распределителя против часовой стрелки, пока не загорится лампа.
Проедьте несколько километров на скорости до 50 км/час. Если признаки неполадки исчезли, вы сделали верную настройку.
Если звуки равномерной детонации отсутствуют, вы сделали зажигание слишком поздним. Тут трамблер нужно прокрутить уже по часовой стрелке.
При отсутствии положительного результата, распределитель придется отремонтировать или заменить.

Признаки, указывающие на неисправность

Определить, что трамблер ВАЗа-2109 с карбюратором сломался, не составит труда. Автомобиль будет дергаться при движении. При этом каких-либо других причин для такого поведения нет. Если в баке залит качественный бензин, топливный насос и карбюратор работают исправно, то в вибрациях виноват трамблер. Когда автомобиль набирает обороты, двигатель будет троить.

Также о неисправностях можно судить по мотору, который отказывается заводиться. При нажатии на педаль акселератора и росте скорости возникает детонация. Это тоже говорит о неработающем трамблере. Если значительно ухудшилась динамика, то следует проверить трамблер. При росте топлива первым делом нужно выяснить, работает ли прерыватель, и только потом крутить карбюратор.

Способы переоборудования контактной системы зажигания в бесконтактную

Естественно, по дорогам нашей необъятной Родины колесит огромное количество автомобилей (как импортных, так и отечественных), оборудованных стандартной системой зажигания. Повысить эффективность и надежность ее работы – мечта любого владельца транспортного средства. В настоящее время сделать это своими руками достаточно просто. Существует два основных способа (вариант полностью самодельного устройства мы не рассматриваем) модернизации системы зажигания:

Приобретение и установка полного комплекта бесконтактного зажигания. Хотя такой вариант тюнинга и является достаточно дорогостоящим, специалисты считают его самым «правильным» с технической точки зрения. Только полностью заменив штатную систему зажигания можно получить новую, обладающую всеми достоинствами бесконтактного искрообразования.
Доработка «родного» трамблера, путем установки специального модуля, представляющего собой малогабаритное устройство «3 в 1» (датчик, усилитель сигнала и коммутирующий транзистор). Этот вариант модернизации является менее затратным и позволяет несколько улучшить технические характеристики традиционной системы зажигания, исключив из схемы «проблемный» механический прерыватель.

На заметку! Производители автомобильных запчастей предлагают пользователям наборы, позволяющие произвести переделку систем зажигания для различных моделей транспортных средств, в соответствии с вышеописанными вариантами.
