Ремонт двигателя ока схема

Основные неисправности

На первых порах существования 1111/11113 владельцы «Оки» часто жаловались на повышенную назойливую вибрацию с шумом из моторного отсека. Особенно сильным был шум во время прогрева мотора, виноваты в нем упомянутые выше балансирные валы. Это явление беспокоит автовладельцев, но неисправностью не считается. Шуметь двигатель может и по причине слишком больших зазоров клапанов. Проблема устраняется регулировкой таковых. Вибрация же – конструктивная особенность, поскольку в моторе всего два поршня. Достаточно распространенная проблема моторов – прогар прокладки ГБЦ. Основные его причины:

  • заводские производственные огрехи, когда прокладку изготовили с неточностями;
  • неправильная затяжка ГБЦ, при которой прокладка обжата не до конца.

Модификации двигателей

Несколько слов о самых моторах этого авто. Изначально на «Ока» устанавливался агрегат с рабочим объемом всего 650 куб. см. Основой для его создания выступила установка от ВАЗ-2108 с 1,3-литровым агрегатом, но количество цилиндров было уменьшено до двух (в народе часто говорилось, что на «Оке» используется половина двигателя «Восьмерки»). Модель с эти мотором получила заводской индекс ВАЗ-1111.

Чуть позже начала выпускаться другая модификация – ВАЗ-1113, у которой объем повысили до 750 куб. см., а по сути, «переполовинили» 1,5-литровый агрегат той же «Восьмерки». Естественно, и менялись показатели по мощности мотора. У 650-кубового мотора этот показатель составлял 29,3 л. с., а на 0,75 литра – 33 л. с.

Модификация ВАЗ-1113 была самой массовой, поэтому в дальнейшем и будем ее рассматривать. Отметим также, что в последние годы выпуска «Ока» комплектовалась 1,0-литровым китайским мотором с 3-мя цилиндрами, но их было немного.

Корзина

Инжекторная «ОКА» с 3 ‑х цилиндровым двигателем

ОАО «Серпуховский Автомобильный Завод» выпускает автомобиль «ОКА» СеАЗ- 11116 с китайским двигателем TJ 376 QE, производство TJ FAW по лицензии Daihatsu. Также с этим двигателем производится автомобиль FAW Xiali. Китайский двигатель TJ сертифицирован и имеет «Одобрение типа транспортного средства», также соответствует экологическому стандарту EURO – 2 .

Двигатель:

Тип четырехтактный, бензиновый, c ЭСУД Число и расположение цилиндров 3 , в ряд Диаметр цилиндра и ход поршня, мм 76 x 73 Рабочий объем, л. 0 , 993 Степень сжатия 9 , 5 Номинальная мощность при частоте вращения коленчатого вала 6000 об/мин, кВт (л.с.) 39 ( 53 ) Максимальный крутящий момент при частоте вращения коленчатого вала 3000 об/мин, Н.м(кгс. м) 77 ( 7 , 8 ) Минимальная частота вращения коленчатого вала при режиме холостого хода, об/мин 850 – 900 Порядок работы цилиндров 1 – 2 ‑ 3 Массовая доля окиси углерода (СО) в отработанных газах на режиме холостого хода, не более, % 0 , 5

Наличие у двигателя TJ 376 QE электронной системы управления двигателем (ЭСУД). В двигателе использован блок управления фирмы Bosch. При замене блока управления можно получить токсичность выхлопа по нормам Евро – 3 .

Технические характеристики автомобиля ОКА – 11116 :

· Объем двигателя увеличился до 0 , 993 л (TJ 376 QE) с 0 , 75 л (ВАЗ – 11113 ) · Мощность двигателя увеличилась до 53 л.с. (TJ 376 QE) с 32 л.с. (ВАЗ – 11113 ) · Расход топлива снизился до 4 , 0 л (TJ 376 QE) вместо 4 , 6 л (ВАЗ – 11113 ) · Улучшилась разгонная динамика 18 с (TJ 376 QE) с 27 , 5 с (ВАЗ – 11113 ) · Увеличилась максимальная скорость до 150 км/ч (TJ 376 QE) вместо 123 км/ч (ВАЗ – 11113 ) · Установка 5 ‑ти ступенчатой КПП (ОКА – 11116 ) вместо 4 ‑х ступенчатой (ОКА – 11113 ) · Ресурс автомобиля ОКА – 11116 по сравнения с ОКА – 11113 увеличился в 2 раза до 200 000 км.

Дополнительные материалы:

* Все технические параметры – данные производителя.

За время производства и конвейеров сошло три модели СеАЗ «Ока», с разными модификациями силовых установок, одна из которых была китайского производства («Ока»-11116). Две другие версии этой малолитражки – 1111 и 11113 комплектовались двигателями отечественного производства.

Общее устройство отечественных силовых агрегатов было идентичным, разница между ними была в некоторых конструктивных особенностях, которые оказывали на технические характеристики установок.

Техническое обслуживание

Заявленный ресурс двигателей «Оки» в условиях своевременного и правильного обслуживания – 120 тыс. км. То есть эти агрегаты, несмотря на ряд врожденных проблем, можно назвать относительно надежными в своей категории.

Регламентный срок прохождения ТО – каждые 15 тыс. километров пробега. В рамках обслуживания меняют масло (желательно использовать синтетическую смазку, если в двигатель заливали полусинтетику, интервал снижается до 10 тысяч км.). Поэтому выбирая, какое масло залить в двигатель «Ока» и когда, следует уточнить, какая жидкость уже находится в картере. При замене промывается масляная система и меняется масляный фильтр. Степень вязкости масла – 0W 40. 5W 40, 10W 40, в зависимости от сезона.

Регулировку клапанных зазоров полагается делать каждые 30 тысяч, но фактически ее проводят по необходимости и реальному состоянию двигателя. Также на этом пробеге следует прочищать карбюратор и регулировать холостой ход.

Лада Ока 1993, 93 л. с. — тюнинг

Комментарии 15

Хороший отчет! Все ясно и понятно.

а привода и глушитель? как быт с ними) лучше по подробний)

а сколько у тебя подушек стоит? я для себя 4 вставил подушки и все пришлось переработать

а коробка 4-ст либо 5-ст?

Какой расход с таким двигателем

? Многих интересует этот вопрос. Вот и проверим! Способ не самый точный, но…

Ока с двигателем от девятки. Еще один экземпляр. Часть 1

Прошу прощения за качество съемки. Это видео я разделил на две части. Это видео для тех кого интересует техн…

коробка стояла 5 крепления переделали

слушай а коробка сразу вошла по болтам или прищлось крепления переваривать на коробке

Так кпп тоже с восьмеры воткнули?

Мотор и коробка от восьмерки

блин то же хочу так заморочиться. но мне с начало нужен гараж

чертежей нет, мы без них обошлись, думали на месте сами, и сразу свои мысли которые приходили в голову осуществляли(резали, пилили, варили) При установке мы столкнулись с тем что мы моторный отсек делали под блок 2108 в разобранном состоянии, и привода не стояли, т.е коробка была не прикручена и двигалась …когда поставили привода, прикрутили коробку к креплениям, мы стали ставить сам двигатель уже в сборе, и получилось так что он не становился, места не хватало, надо было бошку снимать и вакум убирать, мешал…пришлось кувалдой правый стакан подбить и он стал потом нормально…потом вакум что бы обратно прикрутить нужно отпилить трубку которая идет от помпы, сделали короче ее и вакум стал…проблема у нас в том была, что движек ставили целиком со всем, ну ни че по мучались час и все:)стоит и работает теперь

если есть чертижи по установки скинь плизз и с каким гемороем вы сталкнулись при установки

я видел он к нам приезжал, сказал голову поможет собрать

ЕЕЕЕЕ Профессор звонил, за тачку спрашивал, сказал позвонит в четверг за бошку скажет

Проверка и регулировка момента зажигания ВАЗ «ОКА» 1111 1988-2008

Момент зажигания — очень важный параметр, от которого зависит нормальная работа двигателя. Если этот момент (угол опережения зажигания) будет установлен неправильно, двигатель будет плохо пускаться, неустойчиво работать на режиме холостого хода, не развивать полную мощность, перегреваться и излишне расходовать бензин. Кроме того, при слишком большом угле опережения зажигания («раннем» зажигании) возможно возникновение детонации — очень опасного явления, часто приводящего к аварийному повреждению двигателя.

В бесконтактной системе зажигания момент зажигания (угла опережения зажигания) можно установить только с помощью стробоскопа

Стробоскоп доступен практически каждому автомобилисту, так как его можно приобрести почти в каждом магазине автозапчастей по доступной цене.

Угол опережения зажигания проверяют и устанавливают на холостом ходу двигателя (при частоте вращения коленчатого вала 820–900 мин–1). Угол должен быть в пределах 1°± 1° до ВМТ.

Момент зажигания проверяйте по риске на маховике и шкале держателя заднего сальника коленчатого вала (резиновая заглушка вынута). При совмещении риски на маховике со средним делением (вырезом) на шкале поршень первого цилиндра установлен в ВМТ. Одно деление на шкале соответствует 2° поворота коленчатого вала.

Момент зажигания также можно проверить и установить по меткам на шкиве привода генератора и передней крышке ремня привода распределительного вала. Длинная метка соответствует установке первого цилиндра в ВМТ, короткая — опережению зажигания на 5° поворота коленчатого вала. По этим меткам выставляют момент зажигания на стенде.

1. Для удобства работы снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

2. Отсоедините шланг от вакуумного регулятора.

3. Для проверки момента зажигания подсоедините зажим «+» стробоскопа к клемме «+» аккумуляторной батареи, а зажим «массы» стробоскопа — к клемме «–» аккумуляторной батареи.

4. Снимите наконечник высоковольтного провода со свечи первого цилиндра и подсоедините его к датчику стробоскопа в соответствии с инструкцией, прилагаемой к стробоскопу.

5. Выньте резиновую заглушку из люка картера сцепления.

6. Пустите двигатель и направьте мигающий поток света стробоскопа в люк картера сцепления.

Стробоскопический эффект основан на инерционности человеческого зрения. При частом чередовании ярких вспышек глаза видят предметы только в момент вспышки. Если частота повторения вспышек совпадает с частотой вращения какоголибо предмета, этот предмет кажется неподвижным. При регулировке момента зажигания неподвижным кажется маховик с нанесенной на нем меткой.

Освещенные вспышками стробоскопа вращающиеся детали двигателя (шкивы коленчатого вала и генератора, вентилятор радиатора системы охлаждения), а так же ремень привода генератора кажутся неподвижными или медленно перемещающимися. Будьте внимательны, чтобы не получить травму.

7. При правильно установленном моменте зажигания метка 1 на маховике должна находиться между средним делением 2 и предыдущим делением 3 шкалы. В противном случае необходимо отрегулировать момент зажигания.

8. Для установки момента зажигания ослабьте затяжку трех гаек крепления датчика момента искрообразования.

9. Для увеличения угла опережения зажигания поверните корпус датчика по часовой стрелке (метку «+» на фланце корпуса датчика — к выступу на корпусе привода вспомогательных агрегатов. При этом одно деление на фланце соответствует 8° поворота коленчатого вала). Для уменьшения угла опережения зажигания поверните корпус датчика против часовой стрелки (метку «–» на фланце корпуса датчика — к выступу на корпусе привода вспомогательных агрегатов).

10. Затяните гайки крепления датчика, проверьте и при необходимости повторите установку момента зажигания.

11. Подсоедините шланг к вакуумному регулятору.

Источник

СеАЗ Ока 2007, 53 л. с. — отзыв владельца

Отзыв владельца

СеАЗ-11116 — модификация с китайским 3-цилиндровым инжекторным двигателем TJ FAW объёмом 1,0 литр, выпускавшаяся в 2007—2008 гг. СеАЗом;СеАЗ-11116 – переднеприводный автомобиль особо малого класса с трехдверным кузовом «хэтчбек».

Автомобиль имеет прекрасные, для своего класса, скоростные характеристики и маневренность. Незаменим в городских условиях с перенасыщенными транспортными потоками. «ОКА»-СеАЗ, имея меньшие габаритные размеры по сравнению с другими легковыми автомобилями, более юркая, а при парковке для неё всегда найдется свободное место. Автолюбители ценят её неприхотливость. Надежность и легкость в управлении ценят женщины и начинающие водители. Скоростной и компактный автомобиль, имеющий высокие эксплутационные качества при малом расходе бензина.

Автомобиль:СеАз 11116-02 (ОКА) конца 2007 года выпуска

Двигатель:китайского производства — модель TJ376QE по лицензии Daihatsu, точная копия двигателя Daihatsu Charade CB90, он же ставится на FAW.Инжектор, 3 цилиндра, объем — 1 л., мощность 53 л.с., число клапанов — 6

Трансмиссия:передний привод, коробка — 5 ступенчатая механика

Подвеска:— резанные пружины -2 витка спереди, пока стоковые амортизаторы.— задние пружины от таврии резанные на 3 витка,— развал спереди -0.53град, сзади -1град.— передняя и задняя растяжки собственной конструкции

Тормоза— переделанные контура пердзад.

Салон:водительское сиденье — ковш SVS, пассажирского сиденья нет, но остался задний диван;светодиодная подсветка приборной панели, кнопок (делал сам), светодиодная лампа в плафоне салона (сам паял);обтянута вся задняя часть салона, включая багажный отсек черным карпетом.

Внешний вид:— установлен комплект перехода на 4 шпильки, диски iFree «Стерлинг» 5J R13 ET35 4×98, резина Кордиант комфорт 15565 R13— всетодиоды в габаритах, светодиодная подсветка номера (тоже изготавливал лампы собственноручно),— вертикальный дворник (привод нового образца),— убран задний дворник и омыватель за ненадобностью— убраны омыватели с капота, толков от них нет и установлен один омыватель от ваз2110 практически по центру — омывает все стекло прилично и воды тратит мало…

Музыка:— в данный момент отсутствует из-за поломки магнитолы, да и колонки перекочевали в Lanos.

В планах куча изобредей, каких? все со временем расскажу…

Последовательность действий

Перейдем непосредственно к процессу замены поршневых колец на ВАЗ «Ока» без снятия мотора (ключевые моменты показаны на фото). Делается все так:

  1. Автомобиль ставиться на смотровую яму и обезвиживается;
  2. Сливаются рабочие жидкости (ОЖ, масло);
  3. Первый этап работ полностью проходит в подкапотном пространстве. Для удобства работ можно вообще снять капот с авто;
  4. Снимаем с карбюратора корпус воздушного фильтра, отсоединяем приводные тросики, провод электроклапана ХХ и бензиновые трубопроводы;

5. Снимаем защитную крышку привода ГРМ, послабляем приводной ролик, и снимаем с зубчатого колеса распредвала ремень. Окручиваем болт этого колеса и снимаем его с вала (аккуратно, чтобы не потерять шпонку);

6. Отсоединяем патрубки от клапанной крышки, выкручиваем болты ее крепления и демонтируем с авто;

7. Отсоединяем патрубок вакуумного регулятора;

8. Откручиваем болты крепления датчика момента искрообразования, и отводим его в сторону;

9. Откручиваем бензонасос, убираем в сторону;

10. Окручиваем крепление корпуса привода датчика момента искрообразования и снимаем его;

11. Откручиваем верхний болт крепления задней крышки приводного ремня ГРМ и отводим его вбок;

12. Откручиваем гайки крепления корпуса подшипников распредвала и снимаем его;

13. Аккуратно демонтируем распределительный вал его вместе с сальником. При сборке лучше сальник распредвала «Ока» лучше заменить. Если производится только замена распредвала на «Оке» дальнейшая разборка не нужна;

14. Снимаем кронштейн крепления генератора;

15. Демонтируем натяжной ролик;

16. Отсоединяем трубопроводы системы охлаждения, ведущие к рубашке охлаждения;

17. Отсоединяем провод датчика температуры ОЖ;

18. Откручиваем гайки крепления выпускных труб от головки, затем аккуратно снимаем их со шпилек;

19. Откручиваем болты крепления головки. При этом нужно соблюдать правильную последовательность их послабления. Извлекаем болты;

20. Аккуратно снимаем головку вместе с впускным коллектором и карбюратором.

На этом разборка в подкапотном пространстве заканчивается. Остальное делается под автомобилем. Чтобы снять поршни, необходимо:

Открутить болты крепления поддона двигателя и аккуратно его извлечь;
Открутить гайки крепления шатунных крышек и снять их

Важно, сразу пометить, где какая крышка, и как она была установлена. Для этого на отливе можно поставить метки путем кернения;
Проворачиваем коленчатый вал

При этом, поршни выйдут вверх, а шатуны снимутся с шеек вала. Останется только отверткой полностью вытолкать поршни вместе с шатунами и извлечь их.

После замены колец, при помощи специального приспособления для посадки поршней, садим их на место, стараясь сразу направить и поставить шатуны правильно (можно попросить помощника направить их снизу). А далее просто производится установка всех снятых элементов на место.

Тюнинг двигателя «Ока» и свап

Существует группа автолюбителей, для которых модель Ока благодаря ряду особенностей представляет особый интерес в плане тюнинга. Так как эта машина маленькая и легкая, при этом имеет слабый двигатель, не удивительно, что увеличение мощности такого мотора становится вопросом номер один.

Не трудно догадаться, что куда более эффективным решением в данном случае будет свап, то есть полная замена ДВС, а не попытка увеличить мощность имеющейся заводской версии. Чтобы понять, какой двигатель можно поставить на Оку, нужно проанализировать информацию о тех агрегатах, которые ставились на данную модель, но по тем или иным причинам в серию так и не попали.

Когда автопроизводство в России переживало кризис и АвтоВАЗ отказался выпускать моторы для Оки, для сохранения производства и соответствия двигателей экологическим требованиям на эту модель предпринимались попытки ставить агрегаты других производителей. В 2004 году была выпущена пробная партия из 15 машин с двигателем от Hyundai Atos, также на модель ставились украинские двигатели МеМЗ 245 и МеМЗ 247.1

В качестве итога отметим, что как и в случае с дизельной Нивой, автомобиль Ока также при желании можно оснастить другим мотором. Самым легким путем будет поставить такой мотор, который в качестве пробной версии уже устанавливал на данную модель сам производитель.

Если же говорить о настоящем свопе и установке такого ДВС, который на этой модели никогда не стоял, на практике на Оку хорошо подходят компактные 3-х цилиндровые дизельные двигатели Volkswagen. Еще в единичных экземплярах тюнеры устанавливали МеМЗ 245 или МеМЗ 247.1, после чего этот двигатель получал дополнительный турбонаддув.

Установка дизельного двигателя на внедорожник Нива вместо бензинового. Что нужно знать при замене родного двигателя Нивы, подходящие дизельные моторы и КПП.

Преимущества установки дизельного силового агрегата вместо бензина или ГБО. Выбор подходящего дизеля для ГАЗели и УАЗ (UAZ) на замену бензиновому мотору.

Линейка двигателей на Лада Икс Рей, доступные силовые агрегаты. Особенности и эксплуатационные показатели моторов на Lada Хray, инновации, надежность.

Рестайлинговый Фольксваген Поло седан с новым двигателем. Главные особенности нового мотора российской сборки CFN Е211 на Polo Sedan из Калуги.

Тюнинг мотора Лада Веста, доступные способы увеличения мощности и улучшения характеристик силового агрегата Весты. Чип-тюнинг Лада Веста, что нужно знать.

Лада Веста: какое масло лучше заливать в двигатель данного автомобиля и как правильно выбрать смазочную жидкость. Рекомендации, полезные советы.

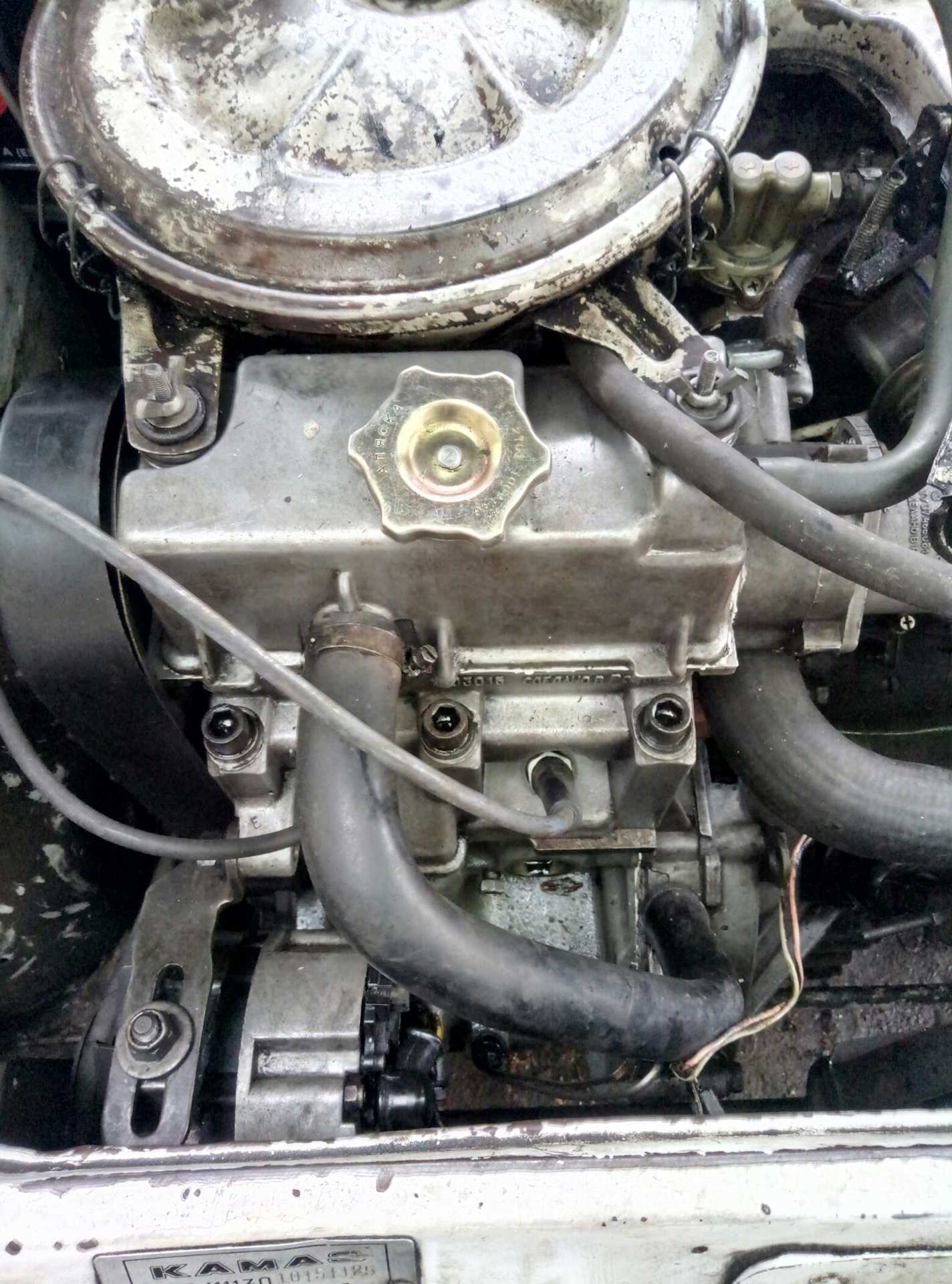

Двигатели Ваз «Ока»

Сразу отметим, модель Ока в разное время получала разные силовые установки. На этапе разработок авто планировали оснастить японским двигателем, который был предназначен для субкомпактов Daihatsu. Данный силовой агрегат 2-х цилиндровый, мощность около 30 л.с. Немного позже с таким мотором появились первые предсерийные версии Оки, рассчитанные для тестов и испытаний.

Хотя двигатель был проверен и «обкатан» инженерами Toyota, отечественные конструкторы удачно скопировать его не смогли. Дело в том, что основным препятствием стали высокие требования к качеству изготовления деталей, а также последующей сборки самого ДВС.

Также автозавод не стремился запускать производство абсолютно нового двигателя, что неизбежно повлияло бы на конечную цену Оки и отодвинуло бы сроки начала серийного выпуска автомобиля. Результат — японский двигатель так и не попал под капот компакта.

Указанный двигатель Ока имеет рабочий объем 650 «кубиков» и фактически является половиной двигателя ВАЗ 2108. Такой подход позволил избежать расходов на разработки нового блока и ГРМ для малокубатурного мотора. Итак, двигатель рядный, бензиновый, двухцилиндровый, с верхним расположением распредвала и 2 клапанами на цилиндр.

Примечательно то, что рабочий процесс реализован за 2 оборота коленвала, то есть такой двигатель достаточно сильно вибронагружен. Чтобы компенсировать этот недостаток, в конструкцию внедрены целых 2 уравновешивающих вала для уменьшения вибраций.

Мощность такого агрегата составляет почти 30 л.с., моментная характеристика 44.1 Нм при 3400 об/мин. Мотор карбюраторный, топливный насос с механическим приводом.

Далее появился мотор ВАЗ 11113. Появление этой версии обусловлено тем, что «основу», то есть базовый двигатель на ВАЗ 2108 доработали и увеличили объем до 1.5 литра. При этом для Оки снова использовали половину нового ДВС, что привело к увеличению объема малолитражки до 750 «кубиков». Также изменился и диаметр поршня (с 76 до 81 мм), блок двигателя и т.д.

Примечательно то, что этот мотор хоть и стал более современным и мощным, выдавая 35 л.с. и 52 «ньютона» крутящего момента, у него также возникли проблемы с охлаждением. После появления первых версий поршни могло заклинить от перегрева, на стенках цилиндров появлялись задиры и т.д.

Основные неисправности двигателей Ваз «Ока»

Что касается частых проблем как первой, так и второй версии (на 650 и 750 «кубиков»), следует выделить вибрацию и уровень шума. При этом шум является нормой, особенно на холодном моторе при прогреве. Также шумит клапанный механизм, особенно если тепловые зазоры клапанов не отрегулированы.

Идем далее. На таких моторах нередко прогорает прокладка ГБЦ. Дело как в качестве самих прокладок, так и в неправильной затяжке головки при ремонте двигателя. Еще встречается проблема с запуском горячего 750-кубового ДВС, которая напрямую связана с диафрагмой топливного насоса и особенностями компоновки подкапотного пространства.

Ока с двигателем от девятки. Еще один экземпляр. Часть 1

Извините за качество съемки. Это видео я поделил на две части. Это видео для тех людей кого интересует техн.

выложи фото моторного отдела

Так кпп тоже с восьмеры вставили?

Мотор и коробка от восьмерки

блин то же желаю так заморочиться. но мне с начало нужен гараж

чертежей нет, мы при их отсутствии обошлись, задумывались на рабочем месте сами, и сходу свои мысли которые приходили в голову производили(резали, пилили, варили) В процессе установки мы столкнулись потом что мы моторный отдел делали под блок 2108 в разобранном состоянии, и привода не стояли, т.е коробка была не приверчена и двигалась …когда поставили привода, прикрутили коробку к креплениям, мы стали ставить сам двигатель уже в сборе, и вышло так что он не становился, места не хватало, было надо бошку снимать и вакум убирать, мешал…пришлось кувалдой правый стакан подбить и он стал позже нормально…потом вакум что бы назад прикрутить необходимо отпилить трубку которая идет от помпы, сделали короче ее и вакум стал…проблема у нас в таком вопросе была, что движек ставили полностью со своим, и ни че по страдали час и все другие:)стоит и работает сейчас

если встречаются чертижи по установки сбрось плизз и с каким гемороем вы сталкнулись при установки

я лицезрел он в нашу компанию приезжал, произнес голову поможет собрать

Модель Ваз-1111 «Ока» изначально проектировалась в качестве доступного бюджетного авто для начинающих водителей и людей с инвалидностью. Главной задачей конструкторов стал выпуск такого транспортного средства, которое владелец сможет обслуживать самостоятельно, то есть без обращения на СТО. По этой причине силовой агрегат и другие узлы были выполнены из массовых и полностью доступных комплектующих.
