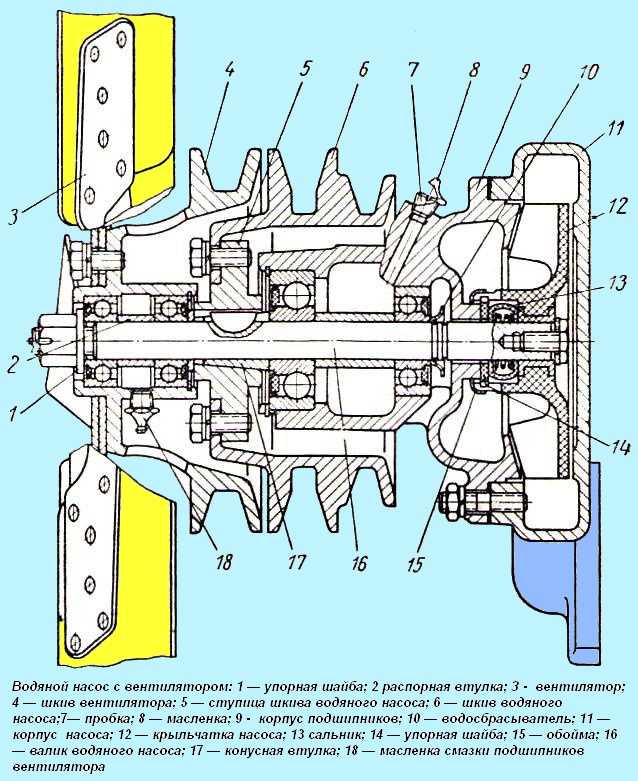

Водяной насос двигателя: устройство, ремонт

Где находится шкив коленвала

Шкив коленвала скрывается за генератором. В нижней части моторного отсека размещён диск, который плотно зафиксирован на валу сцепления, он и является шкивом. По конструкции этот сегмент разделяется на два вида: обычные или с демпфером. Последние имеют дополнительное внешнее массивное кольцо с резиновой прокладкой, что обеспечивает улучшенное поглощение вибрации. На первый взгляд процедура может показаться абсолютно простой. Однако есть несколько нюансов.

Необходимо зафиксировать коленвал так, чтобы он не вращался. Высокая сила сжатия крепёжных элементов также доставляет немало хлопот. При установке болт шкива закручивается с достаточно большим усилием. Чтобы он самопроизвольно не откручивался, степень зажатия постепенно увеличивается в процессе работы силового агрегата. Такая система крепления обуславливается необходимостью повышенной надёжности фиксации гаек. Ведь при случайном отвинчивании может произойти серьёзная поломка, из-за которой не избежать дорогостоящего ремонта.

Шестеренчатый насос с внешним зацеплением

  • 1. ведомая шестеренка;
  • 2. всасывающий канал;
  • 3. ведущая шестеренка;
  • 4. приводной вал;
  • 5. нагнетательный канал;
  • 6. ось ведомой шестерни.

Конструкция маслонасоса с внешним зацеплением состоит из двух шестеренок. Одна шестерня передает вращательное движение второй шестерне через зубья зацепления, которые вынесены за корпус и взаимодействуют друг с другом на внешней стороне.

Одна шестерня ведущая. Ведущая шестерня получает вращательную скорость от коленчатого вала или распредвала. Вторая шестерня вращается за счет первой.

В корпусе имеются 2 канала:

Подающий канал соединяется с маслозаборник. Один конец маслозаборника находится в поддоне двигателя с маслом.

Отводящий канал соединяется с магистралями, по которым осуществляется нагнетание масла под определенным давлением.

За счет чего осуществляется нагнетание масла, спросите вы? Принцип работы маслонасоса прост. Моторное масло из картера двигателя через маслозаборник попадает на шестеренки насоса и подается в отводящий канал. Скорость вращения шестерен большая, поэтому давление масла хорошее.

Шестеренчатый насос внутреннего зацепления

Одна шестерня в другой — это отличие в конструкции и принципе действия. В конструкции такого вида масляного автонасоса ведущей шестерней является внутренняя.

Шестеренки расположены в разных осях. На чертеже видно, что ось внутренней шестерни выше, чем у нижней, поэтому в нижней части есть зазор, в котором расположен серповидный разделительный сектор. Полость начинается от начала подающего канала, а конец — у отводящего.

Принцип работы маслонасоса с внутренним зацеплением

В момент вращения из подающего канала масло попадает между зубьями ведущей шестерни. Затем масло перетекает в сторону отводящего канала. Разделительный сектор служит для отделения лишней смазки и предотвращает его перетекание между зубьями.

Где начинается зацепление зубьев двух зубчатых колес, масло сжимается зубьями и в выпускной канал масло уже выкидывается под давлением.

Когда полный привод проблемы не решает, а умножает

Скажу я Вам, Hyundai Santa Fe 3 заболел недугом, о каких обычно стесняются говорить – у
Санты ЗППП. Казалось бы, откуда у семейного автомобиля такие-то «болячки»? Но
они есть. Владельцы расшифровывают это как «знаменитая профилактика полного
привода». Корейские инженеры намеренно или случайно не защитили шлицевые
соединения углового редуктора от попадания влаги и пыли, от чего подвижные
части в отсутствие должного внимания покрываются коррозией, и к 70 тысячам
километров валы из-за обилия негативной среды стачиваются в мясо.

Чтобы такого не произошло, приходится смазывать шлицы самостоятельно
каждые 30-40 ткм, ведь дилеры о имеющихся просчетах производителя чаще всего
молчат и предпочитают только разбирать полёты. Профилактикой занимается каждый осведомлённый
собственник, а те, кто ещё не знает об имеющейся проблеме или решили забыть и
забить, расплачиваются за эту опрометчивость заменой всего редуктора в сборе
вместе с приводами. Дорого? Ещё как.


Если при проверке подержанного Santa Fe DM перед покупкой видите такое пятно, то это хороший знак – за полным приводом ухаживали

Но это не всё. Полный привод Hyundai Santa Fe 3 DM больной по серьезному
и очередным слабым местом тут прослыла электромагнитная муфта подключения
задней оси производства Dynamax.
Стоит разок неудачно приложиться к педали газа на нестабильном покрытии, когда,
например, передние колеса на льду, а задние на асфальте, и можно услышать
звонкий удар в задней части.

«А что это так бумкнуло?». Возможно, сначала вы будто
Пятачок, неаккуратно испортивший дорогую вам вещь, не поверите в случившееся и подумаете,
как-то грубовато работает автоматически подключаемый полный привод.
Действительно, грубовато. Вот только в следующий раз кормовые колеса заработают
ещё не скоро. Как раз таки из-за слишком резкого срабатывания муфты корзину
фрикционов отламывает от вала, из-за чего владельцам остается искать
специализированный сервис по ремонту таких узлов, либо раскошеливаться на новую
такую деталь, такую же ненадёжную.


Заваренная корзина муфты

Никаких ошибок на панели при такой поломке порой не
загорается и о случившимся иногда можно узнать только в ситуации, в которой
полный привод будет нужен как никогда.

При проверке подержанного Hyundai Santa Fe 3
летом исключить неисправность можно только на подъемнике. Зимой достаточно
резко тронуться на льду и проследить за включением задней оси в работу.

Немного матчасти

Сам автомобильный двигатель представляет собой блок цилиндров и головку блока цилиндров. Внутри находятся клапаны, коленчатый и распределительный валы, поршни и так далее. В таком виде мотор сходит с конвейера и именно готовый ДВС можно купить, когда возникла необходимость полной замены.

Однако, для того чтобы заставить работать этот сложный механизм, требуется еще много различных устройств, которые к нему подсоединяются. Другими словами, дополнительное оборудование «навешивается». Вот это и есть навесное оборудование мотора.

Указанное навесное оборудование, использующееся на двигателях внутреннего сгорания, является самостоятельными устройствами или элементами различных систем. Например:

  • Генератор. При помощи этого узла осуществляется питание всего, что потребляет электричество в автомобиле во время работы двигателя: освещение, зажигание, система диагностики и ЭБУ, бортовой компьютер, аудиосистема и так далее.
  • Стартер. Деталь, при помощи которой осуществляется запуск двигателя. Действие его кратковременно и прекращается в тот момент, когда обороты двигателя превышают обороты самого стартера (агрегат заводится).
  • Карбюратор или инжектор. Карбюратор имеется на авто старых моделей и готовит топливно-воздушную смесь, которая подается в камеры сгорания. Топливная рампа с форсунками используется на более современных инжекторных двигателях вместо карбюратора.
  • Топливный насос высокого давления дизельного двигателя (ТНДВ). Он в строго определенные моменты подает точно отмеренные порции топлива в цилиндры, подача реализована в соответствии с нагрузкой на мотор, скоростью движения ТС и т.д.
  • Турбина (турбокомпрессор) или механический компрессор. Служит для увеличения мощности двигателя за счет принудительной подачи воздуха (под давлением) в цилиндры.
  • Помпа системы охлаждения двигателя представляет собой водяной насос, благодаря работе которого охлаждающая жидкость циркулирует по системе. Также стоит выделить и термостат, который позволяет жидкости двигаться по большому или малому кругу в зависимости от температуры ОЖ.
  • Компрессор кондиционера и насос ГУР также входят в список навесного оборудования мотора.

Как открутить гайку шкива в заднеприводных моделях

Шкив удерживается гайкой, которая размещена на конце коленчатого вала. Такое конструктивное решение представлено во всех заднеприводных автомобилях ВАЗ в моделях от 2101 до 2107, «Нива» и т. п. Этот крепёжный элемент также называют храповиком из-за наличия уступа для кривого стартера.

Для максимального удобства выполнения данной работы рекомендуется поместить машину над смотровой ямой. Для фиксации коленчатого вала нужно поставить КПП в положение 4-й передачи и включить ручной тормоз. В процессе работы нам потребуются такие инструменты:

  • Торцевой или накладной ключ на 38 или 36, в зависимости от крепёжного узла.
  • Удлинитель рычага. Это может быть монтировка или отрезок трубы, который позволит облегчить процесс, увеличив эффективность ваших усилий.

Если открутить гайку с помощью рычага не получается, делаем следующее:

  • Снимаем насвечники, а ключ с рычагом устанавливаем так, чтобы его конец упёрся в пол, предотвращая вращательные операции.
  • Затем нужно подать кратковременный импульс на деталь. Для этого поворачиваем ключ в замке зажигания.

Резонансный наддув

Настраиваемый впускной коллектор

Как уже отмечалось в начале статьи, для лучшего наполнения цилиндра следует поднять давление перед впускным клапаном. Между тем повышенное давление необходимо вовсе не постоянно – достаточно, чтобы оно поднялось в момент закрытия клапана и «догрузило» цилиндр дополнительной порцией воздуха. Для кратковременного повышения давления вполне подойдет волна сжатия, «гуляющая» по впускному трубопроводу при работе мотора. Достаточно лишь рассчитать длину самого трубопровода, чтобы волна, несколько раз отразившись от его концов, пришла к клапану в нужный момент.

Теория проста, а вот воплощение ее требует немалой изобретательности: клапан при разных оборотах коленчатого вала открыт неодинаковое время, а потому для использования эффекта резонансного наддува требуются впускные трубопроводы переменной длины. При коротком впускном коллекторе мотор лучше работает на высоких оборотах , при низких оборотах более эффективен длинный впускной тракт. Переменные длины впускных трубопроводов можно создать двумя способами: или путем подключения резонансной камеры, или через переключение на нужный впускной канал или его подключение. Последний вариант называют еще динамическим наддувом. Как резонансный, так и динамический наддув могут ускорить течение впускного столба воздуха.

Эффекты наддува, создаваемые за счет колебаний напора воздушного потока, находится в диапазоне от 5 до 20 миллибар. Для сравнения: с помощью турбонаддува или механического наддува можно получить значения в диапазоне между 750 и 1200 миллибар. Для полноты картины отметим, что существует еще инерционный наддув, при котором основным фактором создания избыточного давления перед клапаном является скоростной напор потока во впускном трубопроводе. Дает незначительную прибавку мощности при высоких (больше 140 км/ч) скоростях движения. Используется в основном на мотоциклах.

Система управления двигателем

Системой управления двигателем называется электронная система управления, которая обеспечивает работу двух и более систем двигателя. Система является одним из основных электронных компонентов электрооборудования автомобиля.

Генератором развития систем управления двигателем в мире является немецкая фирма Bosch. Технический прогресс в области электроники, жесткие нормы экологической безопасности обусловливают неуклонный рост числа подконтрольных систем двигателя.

Свою историю система управления двигателем ведет от объединенной системы впрыска и зажигания. Современная система управления двигателем объединяет значительно больше систем и устройств. Помимо традиционных систем впрыска и зажигания под управлением электронной системы находятся: топливная система, система впуска, выпускная система, система охлаждения, система рециркуляции отработавших газов, система улавливания паров бензина, вакуумный усилитель тормозов.

Термином «система управления двигателем» обычно называют систему управления бензиновым двигателем. В дизельном двигателе аналогичная система называется система управления дизелем.

Система управления двигателем включает входные датчики, электронный блок управления и исполнительные устройства систем двигателя.

Входные датчики измеряют конкретные параметры работы двигателя и преобразуют их в электрические сигналы. Информация, получаемая от датчиков, является основой управления двигателем. Количество и номенклатура датчиков определяется видом и модификацией системы управления. Например, в системе управления двигателем Motronic-MED применяются следующие входные датчики: давления топлива в контуре низкого давления, давления топлива, частоты вращения коленчатого вала, Холла, положения педали акселератора, расходомер воздуха (при наличии), детонации, температуры охлаждающей жидкости, температуры масла, температуры воздуха на впуске, положения дроссельной заслонки, давления во впускном коллекторе, кислородные датчики и др. Каждый из датчиков используется в интересах одной или нескольких систем двигателя.

Электронный блок управления двигателем принимает информацию от датчиков и в соответствии с заложенным программным обеспечением формирует управляющие сигналы на исполнительные устройства систем двигателя. В своей работе электронный блок управления взаимодействует с блоками управления автоматической коробкой передач, системой ABS (ESP), электроусилителя руля, подушками безопасности и др.

Исполнительные устройства входят в состав конкретных систем двигателя и обеспечивают их работу. Исполнительными устройствами топливной системы являются электрический топливный насос и перепускной клапан. В системе впрыска управляемыми элементами являются форсунки и клапан регулирования давления. Работа системы впуска управляется с помощью привода дроссельной заслонки и привода впускных заслонок.

Катушки зажигания являются исполнительными устройствами системы зажигания. Система охлаждения современного автомобиля также имеет ряд компонентов, управляемых электроникой: термостат (на некоторых моделях двигателей), реле дополнительного насоса охлаждающей жидкости, блок управления вентилятора радиатора, реле охлаждения двигателя после остановки.

В выпускной системе осуществляется принудительный подогрев кислородных датчиков и датчика оксидов азота, необходимый для их эффективной работы. Исполнительными устройствами системы рециркуляции отработавших газов являются электромагнитный клапан управления подачей вторичного воздуха, а также электродвигатель насоса вторичного воздуха. Управление системой улавливания паров бензина производится с помощью электромагнитного клапан продувки адсорбера.

Принцип работы системы управления двигателем основан на комплексном управлении величиной крутящего момента двигателя. Другими словами, система управления двигателем приводит величину крутящего момента в соответствия с конкретным режимом работы двигателя. Система различает следующие режимы работы двигателя:

  • запуск;
  • прогрев;
  • холостой ход;
  • движение;
  • переключение передач;
  • торможение;
  • работа системы кондиционирования.

Изменение величины крутящего момента производиться двумя способами — путем регулирования наполнения цилиндров воздухом и регулированием угла опережения зажигания.

Источник

АКПП, механика и не докрученные болты

К остальным узлам трансмиссии Santa Fe DM вопросов
гораздо меньше. Механическая коробка передач сама по себе неубиваемая и
беспокоиться тут в пору только за сцепление и то к пробегу 150 ткм.

Автомат A6LF2/3 пожиже будет. Некоторые владельцы даже умудрились опробовать весь ресурс коробки, который составляет в среднем от 200 до 250 тысяч километров в зависимости от условий эксплуатации и подхода к обслуживанию. Для продления жизни АКПП масло лучше менять каждые 40 ткм. В остальном «автомат» неприхотливый, если не учитывать, что первые версии Santa Fe 3 комплектовались бракованными узлами с не затянутыми как надо болтами центральной шестерни.

Вопросы выбора, ремонта и замены водяных насосов

Водяной насос имеет ограниченный ресурс, который редко превышает 80-90 тысяч км пробега, поэтому данный агрегат необходимо периодически менять. Для замены необходимо выбирать помпу того же типа и модели, что стояла на двигателе ранее, в противном случае агрегат просто не встанет на свое место или будет работать некорректно. Допускается установка аналогов, однако далеко не для всех автомобилей это возможно.

На многих современных двигателях с приводом насоса ремнем ГРМ замена данного агрегата выполняется одновременно с заменой ремня и его роликов при регламентированном ТО. Это сделано с целью минимизации вмешательства в работу привода газораспределительного механизма — все детали меняются сразу, и система нормально работает весь межсервисный интервал. Для таких двигателей предлагаются полные ремонтные комплекты — ремень ГРМ, его ролики, водяная помпа, уплотнители и крепеж.

При покупке нового водяного насоса необходимо приобретать и прокладку — обычно она идет в комплекте, хотя в ряде случаев уплотнители можно найти отдельно. Для интегрированных в блок насосов необходима одна прокладка, для корпусных насосов может потребоваться несколько прокладок для каждой привалочной поверхности.

В случае, если насос не выработал свой ресурс, но в нем возникли неисправности (утечки, поломка или деформация крыльчатки, износ подшипников и т.д.), допускается выполнение ремонта. Наиболее частая проблема — износ самоподжимного сальника и утечка через него охлаждающей жидкости. Эта неисправность устраняется заменой сальника в сборе, отремонтировать данную деталь, как правило, невозможно. При поломке корпуса или крыльчатки насос проще заменить на новый.

При правильном выборе и замене водяного насоса система охлаждения двигателя будет безотказно работать в любых условиях эксплуатации.

Типичные неисправности водяных насосов, их причины и способы устранения

Для всех водяных насосов характерны четыре типа неисправностей.

Утечка охлаждающей жидкости. Обычно возникает вследствие разрушения прокладки, при появлении трещин в корпусе насоса или из-за поломки самоподжимного сальника. Наиболее просто решается проблема с прокладкой — ее достаточно заменить на новую. Также замене подлежит и сальник, но далеко не во всех моделях насосов (в ряде насосов имеется дренажное отверстие, утечка жидкости из которого говорит об износе сальника и необходимости замены насоса). А любые трещины, сколы или деформации корпуса требуют полной замены насоса.

Износ подшипника водяного насоса. Эта неисправность проявляется повышением шума во время работы насоса, также может возникать запах смазки, одновременно ухудшается и работа насоса. На некоторых насосах можно произвести замену вала в сборе с подшипником, однако чаще всего бывает проще заменить насос в сборе.

Деформирование или поломка крыльчатки. К неисправностям относятся поломка и деформация лопаток, чрезмерная коррозия и значительные отложения. Проблема проявляется перегревом двигателя, в ряде случаев в насосе возникает шум. Крыльчатку можно заменить, но многие модели насосов проще заменить в сборе.

Износ приводного ремня. Это проблема не только насоса, но также и других агрегатов — генератора или ГРМ. Износ проявляется характерным свистом, в случае клиноременной передачи — ухудшается работа насоса, в случае зубчатого ремня — могут возникать проблемы с ГРМ и работой двигателя в целом. Проблема решается заменой ремня.

Любая неисправность водяного насоса должны быть как можно скорее устранена, так как вскоре насос может совсем встать и сделать невозможной работу двигателя.

Как подобрать гидромотор?

Вы собираете самодельную технику и не знаете, какой Вам подойдет гидромотор? Если так, эта статья для Вас!

В настоящее время собирается огромное количество самодельной техники с использованием гидромоторов. Их существует большое количество. Поэтому, почти у каждого «конструктора» возникает вопрос, какой гидромотор лучше всего ему подойдет. В этой статье мы с Вами раскроем этот вопрос более детально.

Шаг 1. Скорость и мощность.

При выборе мотора, в первую очередь, следует обратить внимание на два фактора:

1) Скорость вращения (количество оборотов, которые развивает гидромотор);

В зависимости от объема гидромотора технические характеристики отличаются. Минимальная скорость вращения составляет 120 оборотов в минуту, максимальная — 1600. Минимальная мощность составляет 3 кВт, а максимальная – 12 кВт. Ознакомиться детально со всеми характеристиками по серии гидромоторов МР Вы можете на нашем сайте, перейдя по этой ссылке.

Все гидромоторы развивают определенную скорость. Поскольку они регулируемые, скорость составляет от 10 об/мин до тех, которые указаны в технических характеристиках.

Скорость мотора можно регулировать с помощью распределителя, если Вам нужно получить более точные данные на выходе вала. Для примера, если мотор по характеристикам развивает скорость до 1500 об/мин, а Вам нужно получить 800 об/мин, лучше использовать клапан деления жидкости. Он может разделить вашу жидкость на 5 разных частей.

Ниже представлена диаграмма с функциональными характеристиками наиболее распространенных гидромоторов серии МР.

Шаг 2. Выбор насоса НШ.

Следующим шагом при выборе гидромотора является то, какой шестеренный насос Вы планируете установить на Вашу технику. Если Вы используете насос НШ 10, для корректной работы следует выбирать гидромоторы с объемом от 25 до 40 кубических сантиметров. В случае, если Вы планируете установить насос НШ 32 или больше, то Вам лучше подойдет гидромотор с объемом от 25 до 500 см3.

Ниже представлены таблицы с характеристиками, которые помогут Вам в этом вопросе.

Шаг 3. Подключение.

После того, как Вы определитесь с техническими характеристиками необходимого мотора, Вам следует обратить внимание на его подключение и габариты. Наиболее популярным сейчас является гидромотор серии МР

Однако, он имеет различные модификации и аналоги. Соответственно, моторы имеют разные виды крепления, разные варианты подключения по валу и разные габариты.

Возможные варианты крепления по валу:

— шпонка (является наиболее распространенным. Гидромоторы серии МР по умолчанию идут именно с таким валом);

— шлиц (бывают валы с крупным или мелким шлицем (6 или 9 шлицов);

— штопор или штопорное соединение;

— шплинт (выглядит как шпонка, но с отверстием).

Кроме формы вала, существуют различные варианты с его диаметром. Гидромоторы серии МР бывают с валом диаметром 25 мм или 32 мм. По умолчанию используется вал 25 мм. Кроме МР, существуют аналоги серии МГП. У него стандартный вал с диаметром 35 мм.

Также, следует обратить внимание, что реверсные гидромоторы имеют крепление на 2 или на 4 уха. Крепление на 2 уха у гидромотора МР, на 4 уха – у гидромотора МГП

Присоединительные размеры гидромоторов.

Еще не мало важным является вопрос выбора габаритов мотора. Например: гидромотор МГП больше по размеру и тяжелее, а МР – меньше, более компактный и легче. Для какой-то техники габаритные размеры не принципиальны, но на некоторые виды техник (особенно самодельных) крупные и габаритные моторы не подойдут по размеру.

Среди преимуществ моторов планетарно-реверсного типа можно выделить: недорогую стоимость, высокую производительность, недорогой ремонт и сервисное обслуживание.

Источник

Подкачивающая помпа

От давления топлива в канале головки топливного насоса зависит как производительность насоса, так и равномерность подачи топлива. Исследования показывают, что при понижении давления от 0,5 до 0,1 кг/см 2 мощность двигателя снижается на 8—10%, а неравномерность подачи топлива увеличивается в 3—4 раза.

Чтобы преодолеть сопротивление фильтров тонкой очистки и обеспечить в канале головки насоса нужное давление, на тракторных дизелях устанавливается подкачивающая помпа. У двигателей Д-36, Д-24 и Д-14 она приводится от топливного насоса и прикрепляется к его корпусу. На рисунке 26 показана схема работы и устройство подкачивающей помпы двигателя Д-36.

Рис. 26. Устройство и схема работы подкачивающей помпы двигателя Д-36: а — схема помпы: 1 — канал, соединяющий отводящую полость с полостью под поршнем; 2 — поршень; 3 — отводящий канал; 4 — нагнетательный клапан: 5 — пружина поршня; 6 — полость над поршнем; 7 — всасывающий клапан; 8 — подводящий канал; 9 — полость под поршнем; 10 — толкатель; 11 — кулачковый вал; б — разрез помпы: 12 — пробка нагнетательного клапана; 13 — корпус помпы; 14 — корпус насоса ручной подкачки; 15 — крышка корпуса; 16 — шток поршня; 17 — поршень насоса ручной подкачки.

Поршень 2 (рис. 26,а) кулачком вала 11 топливного насоса через толкатель 10 приводится в возвратно-поступательное движение. При движении поршня в направлении от кулачкового вала из надпоршневой полости 6 через открывшийся нагнетательный клапан 4 порция топлива выталкивается в полость 9 под поршнем. Обратным движением поршня, которое происходит под действием сжатой пружины 5, топливо выталкивается из полости 9 в топливопровод, присоединенный к фильтру тонкой очистки. Одновременно в надпоршневой полости 6 создается разрежение, нагнетательный клапан 4 закрывается, а всасывающий клапан 7 открывается и в надпоршневую полость заходит новая порция топлива. При последующих движениях поршня весь процесс повторяется снова.

Поршень помпы изготовлен из малоуглеродистой стали (сталь 20), цементирован и закален. Он установлен в точно обработанное отверстие чугунного корпуса помпы с зазором около 0,03 мм. Клапаны (стальные или текстолитовые) притерты к гнездам в корпусе. Толкатель роликовый, ось ролика входит в пазы корпуса, за счет чего толкатель удерживается от поворачивания. Отверстие имеет кольцевую выточку — гидравлический сальник, — с которой соединен канал А. Топливо вытекает через него наружу и не попадает в корпус топливного насоса.

Производительность подкачивающей помпы зависит от числа оборотов кулачкового вала топливного насоса и от противодавления топлива в отводящем топливопроводе.

При 700 об/мин кулачкового вала топливного насоса и противодавлении 0,5 кг/см 2 производительность помпы составляет 1,8 кг/мин, а при 250 об/мин кулачкового вала — 0,9 кг/мин.

При уменьшении нагрузки на двигатель расход топлива снижается. Чтобы избежать повышения давления в топливоподводящей системе и перегрузки деталей помпы, производительность ее должна при этом уменьшиться. С этой целью отверстие для отвода топлива соединено каналом 1 с полостью под поршнем. При повышении давления на внутренний торец поршня уменьшается его ход, а с ним и производительность помпы. Когда давление достигает 1,5—1,7 кг/см 2 , поршень перестает двигаться совсем — помпа автоматически выключается. Это происходит при загрязнении фильтров. Величина максимального давления, развиваемого помпой, зависит от упругости пружины поршня.

Для нагнетания топлива вручную (при заполнении системы топливом и при удалении из нее воздуха) служит насос ручной подкачки. Он установлен над всасывающим клапаном помпы и состоит из корпуса (цилиндра) с крышкой 15, поршня 17 и штока 16 с рукояткой. Когда рукоятка штока навернута на резьбу крышки, отверстие, сообщающее всасывающую полость помпы с корпусом насоса ручной подкачки, закрыто шариком, завальцованным в днище поршня. Для подкачки топлива необходимо отвернуть рукоятку и перемещать поршень вверх и вниз, при этом топливо поочередно то всасывается в полость корпуса насоса, то нагнетается в топливопровод — так же, как и при движении поршня помпы.

Подкачивающие помпы двигателей Д-24 и Д-14 имеют одинаковое устройство с помпой Д-36, с той лишь разницей, что у них отсутствует насос ручной подкачки, так как топливная система прокачивается при работе двигателя на бензине.

Источник

Наддув двигателя механический: что нужно знать

Начнем  с того, что установка любого типа нагнетателя (механический или турбонаддув) возможна как на инжекторном, так и на карбюраторном двигателе. В обоих случаях предполагается ряд доработок силового агрегата, однако установить турбину на двигатель несколько сложнее и дороже по сравнению с компрессором.

Становится понятно, что механический нагнетатель является более доступным способом повышения мощности двигателя, такое решение проще установить на мотор, причем работы можно выполнить даже самостоятельно. При этом общий принцип действия нагнетателя достаточно прост.

Устройство фактически можно сравнить с навесным оборудованием (генератор, насос ГУР или компрессор кондиционера), то есть агрегат приводится от двигателя. В результате работы механического компрессора воздух сжимается и поступает в цилиндры под давлением.

Это позволяет лучше продувать (вентилировать) цилиндры от остатков отработавших газов, в значительной степени улучшается наполнение цилиндра, количество воздуха в камере сгорания повышается, что делает возможным сжечь больше топлива и увеличить мощность двигателя.

Работа компрессора дает такой же результат, как и турбонаддув. Главным отличием является только то, что турбонагнетатель использует для вращения турбинного колеса энергию выхлопных газов, в то время как механический компрессор связан с коленвалом двигателя посредством ременной передачи. Естественно, такой тип привода несколько отнимает мощность у ДВС, однако плюсом является простота конструкции.

Также компрессор имеет прямую зависимость от оборотов мотора. Чем сильнее раскручен двигатель, тем больше воздуха подается в камеры сгорания и, соответственно, увеличивается мощность. При этом нет ярко выраженного эффекта турбоямы (турболаг), который встречается на моторах с турбонаддувом. Турбояма проявляется в виде провала на низких оборотах, когда энергии выхлопа еще недостаточно для раскручивания турбины и создания необходимого давления для эффективной подачи воздуха в цилиндры.

Если говорить об установке механического компрессора на атмосферный карбюраторный или инжекторный двигатель, нужно понимать, что двигатель все равно нужно подготовить (учитывается изменение степени сжатия, осуществляются доработки «по железу», меняется прошивка ЭБУ на инжекторных моторах и т.д.).

Другими словами, все работы выполняются комплексно, что в дальнейшем позволяет форсированному силовому агрегату успешно и стабильно работать без значительного сокращения его моторесурса. Теперь давайте рассмотрим некоторые особенности такой установки.

Двигатель 3.3 литра попадается?

V-образный
3.3-литровый мотор D6DF есть в природе, но
встретить такую экзотику – большая удача. Для Hyundai Santa Fe это
как W12 для Туарега.
Особо гоняться за этим мотором в подержанном виде не стоит, так как в
надежности он немного уступит 2.4-литровому собрату. Виной всему послужил
масложор. Проблема обычно появляется и начинает прогрессировать после
100 000 км из-за повышенной склонности к нагарообразованию на поршнях и
кольцах. Раскоксовка раз в 50 ткм поможет оттянуть наступление неизбежной
смерти ЦПГ и есть вероятность, что мотор прослужит больше 250 ткм. Иначе – вряд
ли.


Мотор D6DF (3.3)

Очередную мину в кошелек владельца Santa Fe с 3.3 подкинула система ГРМ без гидрокомпенсаторов – раз в 100 000 км придётся регулировать зазоры клапанов, а их тут по 12 штук на каждую «половинку» мотора. Вполне себе регламентная работа влетит в копеечку.
