Катализатор ваз-2114 - устройство и замена

Замена катализатора Лада Калина: причины замены

Самой распространенной причиной, влекущей за собой установку паука вместо катализатора, является закупоривание сот основания каталитического элемента, как продуктами сгорания топлива, так и отслаивающимися частицами самого основания.

Естественная деградация – явление нормальное. Катализатор, при благоприятных условиях эксплуатации, рассчитан на срок службы порядка 100 тысяч километров.

Разберём подробнее моменты, когда на автомобиле Лада Калина замена катализатора становится необходима.

Существует ряд факторов, которые могут значительно ускорить разрушение устройства:

Проблемы с образованием правильной топливно-воздушной смеси. Здесь отрицательно сказывается как богатая, так и бедная смесь. Богатая смесь ведет к неполному сгоранию углеводородов и отложению их на стенках ячеек основания. Бедная смесь вызывает обилие кислорода в выхлопных газах, который оказывает окисляющее воздействие на корпус при высоких температурах. Также, из-за недостаточного количества топлива в цилиндре, случаются пропуски в воспламенении и выброс в катализатор несгоревшего топлива. Оно может воспламениться, уже находясь в коллекторе следующей порцией горячих выхлопных газов.
Некорректные углы опережения зажигания. Топливно-воздушная смесь поджигается не в свое время. Это ведет к неправильному ее сгоранию и образованию дополнительных тепловых нагрузок на катализатор.
Бензин плохого качества. Насыщенный примесями бензин, после своего сгорания, оставляет сажевые отложения на стенках ячеек. При этом происходит быстрое засорение каталитического элемента.
Попадание в цилиндры охлаждающей жидкости или масла. Нарушение герметичности в системах смазки и охлаждения ведет к несанкционированному проникновению рабочих жидкостей в камеру сгорания. При их сжигании образовываются соединения, ведущие к засорению или разрушению катализатора.

Помимо поломки самого каталитического элемента, из-за конструктивных недоработок часто выходит из строя сам корпус. Сварной шов на месте соединения труб первого и четвертого цилиндров с корпусом катализатора часто разрушается. Прорывающиеся выхлопные газы создают повышенный шум. Также выхлопы проникают с салон, вызывая дискомфорт.

Вышедший из строя катализатор увеличивает нагрузку на двигатель, так как создает сопротивление прохождению выхлопных газов. Это может проявляться в следующих симптомах:

увеличение расхода топлива;
снижение мощности двигателя;
провалы при попытке резкого ускорения;
снижение максимальной скорости;
проблемы с запуском.

Признаки и симптомы засоренного элемента

Если забит катализатор, симптомы помогут определить это. Естественно, такая симптоматика может говорить и о других неисправностях. Но при более подробной диагностике все говорит именно о катализаторе. Если элемент закупорен полностью, то двигатель будет заводиться, но сразу же после этого глохнуть. Машина хуже разгоняется. Когда водитель нажмет на педаль акселератора, может возникнуть ощущение, что автомобиль что-то держит за бампер сзади. Это говорит о наличии засора внутри нейтрализатора. Как можно еще узнать, что забит катализатор? Симптомы включают повышенный расход топлива. Но это можно учитывать лишь в случае, когда машина потеряла мощность и отзывчивость на педаль акселератора. То есть автомобиль перестал ехать, а расход увеличился в разы. Также во время запуска холодного двигателя может появиться едкий и неприятный запах.

особенности и Виды конструкции

Пламегаситель возможно классифицировать:

1. По методу гашения шума он двух видов:

деятельный. Воздействие выстроено на поглощении звуков. Главным элементом активного пламегасителя есть особый наполнитель. Для этих целей употребляется волоконный элемент синтетического либо базальтового типа. Минус конструкции — неспособность выдерживать большой температурный режим выброса спереди глушителя.Наряду с этим выгорание происходит в течение 2-3 месяцев (в случае если установлена сетка из нержавейки) и за 10-15 дней, в случае если защиты нет вовсе.
пассивный. При таковой конструкции изделие отражает звуковые волны. Пассивные пламегасители надежнее. Они имеют два слоя, что разрешает внутреннему «кожуху» гасить наружные колебания. Без этого кожух устройства при первом же ударе будет звучно звенеть.

Наружный слой обязан изготавливаться из материала, талантливого выдержать действие жидкости и устойчивого к ржавчине. При нехорошем качестве материала действие жидкости, кислотных растворов с дороги и изменение температурного режима разрушает оборудование. Исходя из этого совершенный вариант для пламегасителя — кроме того не алюминизированная, а жаропрочная нержавеющая сталь.

К элементам пламегасителя, установленным с внутренней стороны, требования не такие жёсткие. Обстоятельство — отсутствие негативных конденсата и воздействий влаги.

2. По конструктивным изюминкам:

прямоточный;
с диффузором. Изделия с диффузором видятся реже. Основное отличие — в наличии особой трубы, приваренной к средней части изделия. Назначение — его перемещение и создание потока в кожух пламегасителя.

Еще один параметр, что имеет значение — количество изделия. В случае если количество маленькой, то нажатие на акселератор ведет к появлению сильного дребезга в области глушителя. В случае если сам глушитель и резонатор имеют прямоточный принцип действия, то неприятностей с дребезгом (лишним шумом) будет меньше.

Видео: Замена катализатора на пламегаситель. минусы и Плюсы. Просто о сложном

Катализатор с ЕВРО 3

А вот в системах с нормами ЕВРО 3 все несколько труднее. Необходимо «договориться» с лямбда-зондом, который стоит после ката, иначе будет чек енжин «снижение эффективности каталитического нейтрализатора».

Тут есть два способа – механической обманкой или прошивкой мозгов вашего авто. Ну и напоследок – где же у наших ВАЗов расположен пресловутый катализатор?
На ВАЗ 2104—2107 Катализатор как отдельная банка, снизу автомобиля (часто, почти касается земли J). Удаляем или заменяем вставкой. С 2008 г.в. Перешиваем контроллер.
ВАЗ 2121 Катализатор как отдельная банка, снизу автомобиля. Удаляем или заменяем вставкой. Варианты е3 встречаются независимо от года выпуска, с 2008 года неизбежно Е3.ВАЗ 2110, 2111, 2112 Моторы объемом 1.5л Катализатор как отдельная банка, снизу автомобиля. Удаляем или заменяем вставкой. 1.6 л – катколлектор. Удаляем кат или ставим паук.
ВАЗ 2113, 2114, 2115 Моторы объемом 1.5л Катализатор как отдельная банка, снизу автомобиля. Удаляем или заменяем вставкой. 1.6 л – катколлектор.
ВАЗ 1118 Калина – установлен катколлектор.
На ВАЗ 2170 Приора установлен катколлектор. По Приоре хочу добавить, что с 2009 года на часть машин с завода установлены мозги М73 с доп защитой от перепрошивки.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Методы диагностики

Перейдем к конкретным методам, которые помогут определить неисправность. Наиболее простые способы узнать о забитых сотах:

необходимо завести и раскрутить двигатель до максимальных оборотов; в режимы низких, средних и высоких оборотов резко вдавить педаль акселератора в пол. Двигатель не должен «проваливаться», а достаточно резко отзываться на команды водителя. Если имеется слабый, запоздалый отклик либо и вовсе двигатель не раскручивается боль 4-5 тыс. оборотов/мин., то можно смело говорить о необходимости ремонта;
приложите руку к выхлопной трубе. Движение отработавших газов имеет импульсную природу. Вы можете ощутить, как каждый цилиндр в порядке своей очереди выталкивает выхлопные газы. Если на холостых вы чувствуете постоянный ровный поток выхлопа – это прямой признак забитого каталитического нейтрализатора. Также вы можете попросить помощника надавить на газ, раскрутив ДВС, а затем сразу заглушить двигатель (делать все нужно быстро). После остановки двигателя может наблюдаться медленный выход газов, которые скопились из-за отложений в сотах. Можете поднести к выхлопной трубе источник огня (спичку, зажигалку);
метод визуального осмотра. Для этого необходимо снять часть выхлопа с каталитическим элементом. Просветите его фонариком, чтобы определить забитые соты. Учтите, что если проверить катализатор заставил вас не расход топлива либо падение мощности, а Check Engine, то такой метод проверки не слишком хорош. Элемент визуально может выглядеть чистым, но вот специальный слой уже не будет выполнять свои функции. Поэтому на панели загорается соответствующий сигнализатор.

Давление противодействия

Проверить систему можно с помощью манометра. Суть метода в том, чтобы вкрутить обычный воздушный манометр вместо лямбда-зонда (до катализатора). Делать это нужно с помощью специально переходника. Также вам потребуется шланг, соединяющий манометр и переходник.

Чтобы проверить катализатор, заведите двигатель. В любом из режимов работы показатели давления не должны значительно превышать диапазон 2-3 кПа (0,2-0,3 Атм.). Если вы не желаете делать диагностику своими руками, обратитесь в диагностический центр. Специалисты вкручивают вместо свечи специальный датчик, измеряющий давление противодействия. Достоверную информацию получают, анализируя осциллограммы работы двигателя. Проверить эффективность выхлопной системы таким способом в домашних условиях – задача невыполнимая. Сам прибор и программное обеспечение для диагностики стоят больших денег.

Теперь вы знаете, как самостоятельно проверить катализатор либо сажевый фильтр, если мы имеем в виду дизельную машину.

Как выполнить замену

Вся замена паука ваз 2114 проходит в несколько этапов:

Установить машину на эстакаду либо яму, поставить на ручник и зафиксировать колеса упорами (башмаками).
Если автомобиль недавно работал — дать ему остыть.
Демонтировать защиту картера.
Выкрутить болты, крепящие штаны выпускного коллектора к входу катализатора (для облегчения откручивания, перед началом работы их следует обработать смазкой WD-40).
Если замена частичная, то катализатор и глушитель оставить на месте, если полная — то демонтировать.
Отвинтить гайки, крепящие коллектор к ГБЦ.
Демонтировать «родной» коллектор и расположенную под ним прокладку.
Установить паук вместо штатного коллектора (если паук соответствует модели, то он точно встанет на свое место). Перед установкой следует подложить под него новую прокладку.
Если старые крепежные элементы сильно корродировали, то вместо них следует установить новые, желательно — покрытые медью либо латунью.
Если выполняется частичная замена, то нужно проверить совпадение трубы паука с входом катализатора. Как правило, выходная труба паука — длиннее, поэтому придется отрезать и демонтировать не только катализатор, но и часть выхлопной трубы, вместо которых следует вварить резонатор.
Соединить выходную трубу паука с резонатором.
Если происходит полная замена, то выполняются те же операции, что и в предыдущих пунктах, но вместо всей «родной» выхлопной системы устанавливается прямоточная.

После установки паука придется заменить и лямбда-зонд (на новый, с удлиненным проводом). Завершением всего процесса модернизации станет перепрошивка ЭБУ, которую следует выполнить в автосервисе. Она поможет зафиксировать новую систему в компьютере как «штатную», а также покажет полученный в результате проведенного апгрейда прирост мощности.

Для чего нужен катализатор

У меня уже есть статья — что это такое, повторять я ее не буду. Вам нужно понять, что катализатор (а по научному каталитический нейтрализатор), нужен только для того, чтобы очистить выхлоп автомобиля от вредных выбросов и сделать их менее вредными.

Простыми словами он очищает вредные газы (причем раскаляясь почти «докрасна») и из вредных CO, CH и прочих соединений выходят «почти» безобидные CO2 и N2, O2. Таким образом, мы хоть немного сохраняем окружающую среду.

Устроен он достаточно просто – это утолщенная труба, которая внутри имеет как бы соты, только длинные и полые. Сделаны они обычно из керамических элементов с напылением благородных металлов (обычно используют металлы платиновой группы — иридий, родий, паладий).

Чтобы газы из токсичных превратились в менее вредные — температура катализатора должна быть около 750 градусов Цельсия, иначе химическая реакция происходить не будет. Газы которые выходят из двигателя автомобиля имеют температуру примерно 500 – 550 градусов Цельсия (что недостаточно), когда они проходят через катализатор происходит химическая реакция с выделением тепла, таким образом, разогрев как раз такой который нужен (750 – 900 градусов).

Замена катализатора на 16-клапанном ВАЗ 2114

На ВАЗ 2114 с 16-клапанным двигателем катализатор конструктивно совмещен с выходным коллектором и находится в моторном отсеке сразу за блоком цилиндров. Для замены используется специальная вставка, катализатор нулевого сопротивления, более известный как «паук». Снятие катализатора и установку проставки можно сделать и в гаражных условиях. Чтобы получить доступ, понадобится снять топливную рампу.

Особенность удаления катализатора на 16-клапанных автомобилях ВАЗ 2114 в том, что здесь две лямбды. Первая установлена на самом катализаторе и отвечает за настройку топливной смеси, а вторая, «экологическая», стоит на фланце после катализатора. Его отсутствие неизбежно вызовет ошибку датчика, индикацию check engine, неправильную работу впрыска, повышенный расход топлива и плохую тягу. Выхода из этой ситуации два.

Если приобретен паук на один датчик, ЭБУ нужно перепрошить с Евро-3 на Евро-2. Кроме того, у паука на один датчик есть недостаток: единственная резьба для лямбда-зонда размещена на фланце. Чтобы вкрутить туда «впрысковую» лямбду, нужно из двух разъемов «папа-мама» и провода собрать удлинитель.
Если имеется паук на два датчика, «впрысковую» лямбду можно установить на штатное место. Резьбу под второй датчик можно заглушить или установить туда «обманку» для компьютера. Во втором случае перепрошивка ЭБУ на Евро-2 не потребуется.

Прежде чем удалять катализатор, нужно понимать, зачем это нужно. Прибавление мощности от этой процедуры – миф. Как и убежденность, что двигатель с катализатором «не дышит». Удаление рабочего ката (а если на одометре меньше 100 тысяч километров и диагностика показывает работоспособность системы – он работает) дополнительных лошадей не прибавит. Впрочем, уверенность, что езда с забитым катализатором экологичнее езды без него, – тоже заблуждение.

В зависимости от года выпуска ВАЗ 2114, на них устанавливаются катализаторы, соответствующие требованиям Евро 2 или Евро 3 (2003-2008 и 2008-2013 годы выпуска модели соответственно).

Демонтаж катализатора

Чтобы правильно демонтировать катализатор с автомобиля, необходимо поднять его на домкрат или поставить автомобиль на смотровую яму. Процесс снятия каталитического нейтрализатора не займет более тридцати минут и никаких особых инструментов для работ не нужно. Размещается корпус катализатора на «Самаре» за выпускным коллектором двигателя. Итак:

находим крепления резонатора, который находится за выпускным коллектором или штанами, как его называют специалисты;
откручиваем крепления;
снимаем шайбы пружинного типа;

откручиваем крепления приемной трубы (в данном случае нужно вынимать болты вместе с пружинами, держа катализатор другой рукой снизу):
снимаем катализатор.

Теперь владелец сам решает, что ему делать. Он может поставить на автомобиль новый катализатор, а может сделать самодельный пламегаситель и установить его.

Изготовление пламегасителя

У пламегасителя и катализатора есть много общего. Но пламегаситель, по сравнению с катализатором не задерживает потоки горячего выхлопа, тем самым увеличивая рывок и мощность двигателя. Кроме этого, он имеет прямоточную конструкцию, и установить его обойдется дешевле, чем новый каталитический нейтрализатор. Купить готовый пламегаситель не удастся. Поэтому придется делать его своими руками. На ваз 2114 замена катализатора пламегасителем потребует немного сноровки и знания определенных секретов. Начинаем с труб. Берем две металлические трубки разного размера. Диаметр у первой трубы должен быть такой же, как и у выхлопной системы. У второй намного больше. Замена катализатора ваз 2114 начинается со следующего:

высверливаем в первой трубе 3-6-мм отверстия по окружности и всей длине;
трубу вставляем по центру во вторую, у которой диаметр намного больше;
подключаем сварочный аппарат;
завариваем один край соединения труб;
другой края оставляем и слегка прорезаем болгаркой (это делается для того чтобы оставить место для загиба);
берем металлические мочалки и растягиваем их;

их следует вдеть поочередно на край трубы;
взяв металлический прут, протолкнут мочалки как можно глубже (уходит в принципе, около 30 ершиков-мочалок, используемых домохозяйками на кухне);
загибаем прорезанный край большой трубы (делать это нужно так, чтобы не снять из трубы металлические мочалки);
загибы следует заварить (мочалки и плотная сварка помогут избежать шума, который будет издавать пламегаситель в процессе работы автомобиля);
берем хорошую антикоррозийную краску (качественная краска продается в баллончиках);
обрабатываем ею пламегаситель;
вырезаем старый катализатор;
вставляем пламегаситель туда.

Стоит отметить, что даже самодельный пламегаситель отвечает всем стандартам Евро 2. В данной статье можно посмотреть, как делается замена катализатора видео ваз 2114 и понять основные нюансы работ.

Что такое лямбд-зонд

Осуществленная замена катализатора ваз 2114, как и было сказано выше, отвечает всем параметрам. Но если все же, норма должна стоять выше, чем Евро 2, можно воспользоваться лямбд-зондом. Это специальный датчик, который после удаления передает ошибку на блок управления. Но и это не решение, так как данная установка повлияет на работу двигателя или расход топлива.

Датчик – это специальный прибор, который измеряет содержание кислорода в выхлопных газах.
Затем он передает данную информацию на электронную систему питания.
Система питания, в свою очередь, начинает контролировать состав горючей смеси, то бишь топлива, и поддерживает оптимальное соотношение воздуха и бензина.
Если датчик бывает неисправен, то он дает сигнал управлению на максимальное обогащение рабочей смеси.

Такое же происходит не только, когда датчик неисправен, но и в случае, когда он отключен. Измеряя СО в данный момент, прибор показывает до 9%. Ну а ухудшение работы двигателя и возрастание расхода топлива аж на целых 50 %, вряд ли не будет замечено водителем.Получается, что на автомобилях, таких как Ваз 2114, где установлен бывает катализатор или заменить катализатора на ваз 2114, в выхлопной системе работает специальный прибор, который измеряет СО.

Внимание: проверить работу катализатора можно и по датчику. Прежде всего, нужно его найти

Находится он в выхлопной трубе, где его удачно ввернули производители.

Что потребуется для замены

Для того, чтобы установить паук на ваз 2114, потребуется минимальный набор инструментов и приспособлений, а именно:

комплект ключей;
углошлифовальная машина (болгарка) — в некоторых случаях;
отрезные диски к УШМ;
сварочный аппарат — в некоторых случаях;
состав WD-40;
новый крепеж для выхлопной системы;
новый лямбда-зонд (оснащенный удлиненным проводом).

Кроме этого, при установке паука следует провести и замену прокладки выпускного коллектора.

Что же касается выбора фирмы-производителя пауков, то следует отдать предпочтение фирме Стингер (Stinger), поскольку ее продукция обладает высоким качеством и уже давно популярна у автомобилистов. Кроме этого, можно приобрести детали и от других фирм, но предпочтение следует отдавать среднему или высокому ценовому диапазону. Приобретать дешевые пауки не следует, поскольку изделия низкого качества могут быстро выйти из строя.

Видео по замене катализатора на паука ВАЗ 2114:

В условиях борьбы за экологию, производители автомобилей выдумывают все более изощренные способы сокращения вредных выбросов в атмосферу, тем самым не давая двигателю развить свою полную мощность.

Важную роль в улавливании вредных веществ играет катализатор.

Установленный в системе выпуска отработанных газов, он улавливает из выхлопа вредные вещества, превращая их в менее вредные, являясь своеобразным фильтром.

Однако известно, что со временем всякий фильтр забивается. При большом пробеге катализатор может стать виновником ухудшения ездовых характеристик автомобиля и повышения расхода топлива. Кроме того, со временем фильтрующий элемент, соты, из-за некачественного бензина начинает осыпаться, тем самым мешая автомобилю нормально ехать.

Так как новый катализатор стоит дорого, многие автолюбители прибегают к такой вещи как удаление катализатора. Обычно его просто вырезают или устанавливают вместо него так называемую вставку.

Выхлопная система ВАЗ 2109 (карбюратор, инжектор): схема, устройство

Нередко владельцы ВАЗ-2109 интересуются, как устроена выхлопная система их автомобиля. Любопытство в данном случае далеко непраздное. Одни хотят заняться ремонтом и желают знать, что и как здесь устроено. Другие же задумались над таким вариантом, как тюнинг, то есть доработкой, например, установкой выхлопной системы Стингер. В любом случае, если вы хотите проделать данные работы самостоятельно, вам в первую очередь необходимо ознакомиться с особенностями конструкции. Ну и не стоит забывать об основном предназначении данной системы – вывод наружу отработанных газов и снижение шума. Соответственно, неправильное вмешательство может привести к неприятным последствиям.

Устройство выхлопной системы автомобиля ВАЗ-2109

Сразу стоит отметить, что ничего особо сложного здесь нет. По сути, выхлопная система «девятки» очень простая, без всяких электронных примочек, и ее вполне можно назвать классической. Соответственно, если вы решили заняться ремонтом или тюнингом, то никаких неожиданных проблем здесь не предвидится. Выхлопная система «девятки» состоит из:

приемной трубы;
катализатора;
дополнительного и основного глушителей;
выпускного коллектора.

Говоря о перечисленных выше компонентах, стоит пояснить их предназначение. В частности, внутри приемной трубы автомобилей с инжекторным двигателем находится лямбда-зонд. Он анализирует состав отработавшихгазов и одновременно с этим смеси, идущей в блок цилиндров. Сама труба четырьмя шпильками соединяется с выпускным коллектором, изготовленным из чугуна.

Благодаря установленному катализатору вредность выхлопа, выбрасываемого в атмосферу, сводится к минимуму. Ну и, наконец, глушители. Дополнительный (его еще называют резонатор) крепится с помощью специального узла к катализатору. Следует отметить, что данная схема применяется на автомобилях с инжекторным двигателем. На карбюраторных «девятках» дополнительный глушитель соединяется с основной трубой. Исключение здесь составляют лишь модели, отправлявшиеся на экспорт. На них также устанавливали катализатор.Задача резонатора заключается в том, чтобы брать на себя основной шум. Соответственно, звук на выходе будет уже не такой сильный. Ну и, наконец, основной глушитель. Именно его можно увидеть, заглянув под задний бампер вашего авто.

Основные проблемы с выхлопной системой ВАЗ-2109

Из-за упоминавшейся выше простоты конструкции ломаться здесь, по сути, нечему. Главными врагами выпускной системы ВАЗ-2109 можно назвать некачественное топливо и плохие дороги. В первом случае внутренности глушителя просто выгорают, в результате чего звук, издаваемый автомобилем, больше похож на рык. Такая же проблема, кстати, может возникнуть и с лямбда-зондом. Впрочем, здесь звук, издаваемый автомобилем, не изменится.Нередко из-за неисправной системы зажигания выходит из строя катализатор. Объясняется это просто. Не до конца сгоревший бензин попадает в достаточно большом количестве в катализатор. Уже там он догорает, спекая при этом керамику.

Даже если и придется столкнуться с необходимостью замены, ничего особо сложного здесь нет. Лучше всего выполнять такую работу, загнав автомобиль на яму или подъемник. Все элементы крепятся к кузову с помощью подвесов. Соединяются между собой они хомутами. Поэтому демонтировать проблемный узел и поставить на его место новый не составит особого труда. Да и набор инструментов в данном случае потребуется минимальный.

Единственное, о чем хотелось бы предупредить – так это о мерах предосторожности. Перед тем как приступать к работе, выждите некоторое время, чтобы все элементы системы остыли

Особое внимание здесь следует уделить катализатору. Все дело в том, что в процессе работы он нагревается до 600 градусов

Соответственно, катализатору требуется гораздо больше времени, чтобы остыть, чем глушителям или приемной трубе.

Рассмотрим плюсы и минусы удаления катализатора.

Плюсы: снижается расход топлива, двигатель начинает легче «дышать», легче крутится, выхлоп становится свободнее.
Минусы: загрязнение атмосферы, невозможность легально пройти техосмотр, необходимость менять прошивку (при наличии двух датчиков кислорода), выхлоп станет немного громче.

Многие задают вопрос: нужно ли прошивать автомобиль после того, как сделали удаление катализатора?

Если в вашей машине установлено два датчика кислорода (евро-3, евро-4 и т.д.), то прошивать придется, если один (евро-2) — то не обязательно.

А теперь небольшой отчёт о замене катализатора на вставку на автомобиле лада калина с двигателем ВАЗ 21114 1,6л, 81 л.с.

Для того чтобы добраться до выпускного коллектора необходимо сперва разобрать впуск, потому — что прокладка впуск / выпуск на этом двигателе общая.

Чтобы открутить труднодоступные гайки, расположенные под выпускным коллектором, я придумал следующее: купил ключ типа свечного, только на 13, с обратной стороны вставил шестигранник подходящего размера, в моем случае это оказался шестигранник на 12.

Старайтесь приобретать качественный инструмент, на дешёвых ключах быстро слизываются грани и открутить ими ничего не получится.

Перед началом работы обязательно смажьте все гайки проникающей смазкой ВД-40.

Почитав форумы различных сайтов, я так и не нашёл однозначного мнения надо ли сливать антифриз при снятии выпускного коллектора или нет. Решил не рисковать и слил антифриз с блока цилиндров.

Как подобает при таких работах, сперва надо отсоединить клеммы от аккумулятора и снять его с машины, также я снял корпус воздушного фильтра с гофрой чтобы не мешался (возможно это делать и не обязательно). Затем я отключил штеккер питания форсунок и отсоединил топливную рампу, вынул ее и убрал в сторонку. Снял тросик газа. В общем, убрал всё лишнее на пути к катализатору.

Затем открутил гайки крепления ресивера к впускной трубе и снял его вместе с дроссельной заслонкой, предварительно отключив провода от регулятора холостого хода (РХХ) и датчика положения дроссельной заслонки (ДПДЗ). После чего я отсоединил впускную трубу.

После того, как впускная труба была демонтирована, я открутил гайки, которые удерживают выпускной коллектор. Если вам это удалось не сломав ни одной шпильки, то вам повезло. Как известно, гайки крепления выпускного коллектора к двигателю из-за воздействия высоких температур могут прикипеть и, если их не обработать специальной проникающей смазкой, можно сломать шпильку.

А это чревато тяжелыми последствиями, ведь придется ее высверливать, что не очень то и удобно, скажу я вам. Обычно в таких случаях снимают ГБЦ, высверливают старую шпильку и нарезают резьбу для новой.

И так, если все гайки откручены, то значит вам осталось открутить еще три гайки в месте соединения центрального глушителя (резонатора) с выпускным коллектором, находящиеся под автомобилем и все.

Сборку надо делать в обратном порядке, главное ровно положить прокладку коллектора и затягивать гайки от центра к краю поочередно, тяните аккуратно, но до упора.

Единственное отличие — на новом коллекторе в месте стыковки с резонатором нет шпилек, поэтому соединение необходимо выполнять гайками с болтами.

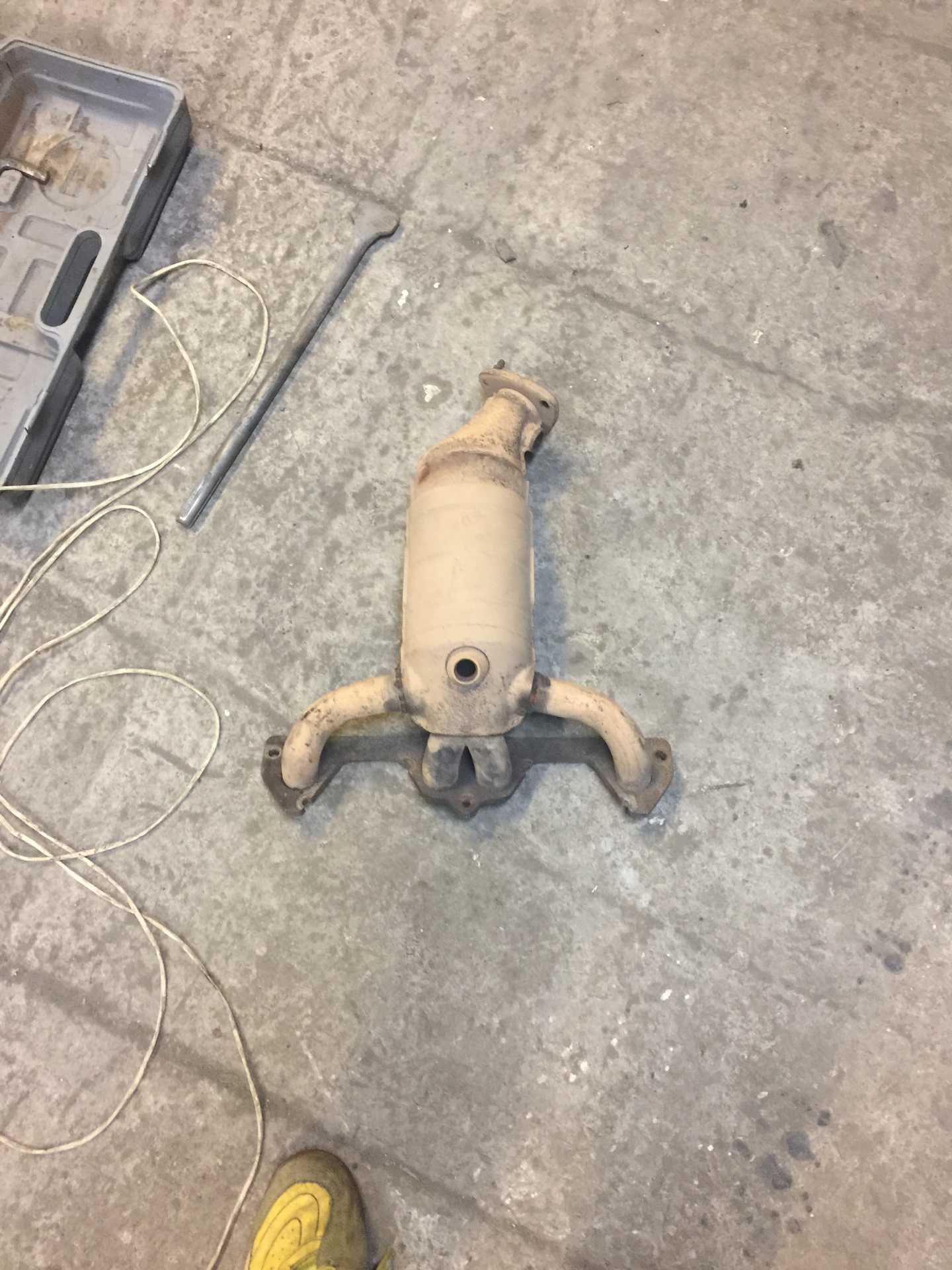

Напоследок фото нового катализатора (вставки 4-1) и старого.

На фото можно увидеть, что отверстие для лямбды одно, поэтому прошивать ЭБУ смысла нет. Пришлось лишь нарастить провода, так как на новом коллекторе отверстие под датчик ниже чем на заводском.

Заодно прочистил РХХ и дроссельную заслонку, на которых присутствовал нагар.

Удаление катализатора путём его замены на вставку было выполнено мной без ямы, пришлось лишь поддомкратить автомобиль для того чтобы рассоединить и соединить коллектор и резонатор.

Данная статья не является агитацией к удалению катализатора. Удалять катализатор или нет — решать вам. Я просто рассказал о своем опыте.

Что укорачивает жизнь катализатора на ВАЗ 2114?

Вообще средний срок эксплуатации катализаторов – сотня тысяч километров, и нельзя назвать исключением из правил значительное превышение этого срока, до 120 и даже 150 тысяч. Однако владельцы продукции отечественного автопрома обращаются с просьбой заменить его на пламегаситель, как правило, раньше. Почему такое происходит?

Механические повреждения. Что касается грунтовых дорог российской глубинки (а иногда просто направлений, которые дорожные службы содержат лишь в зимнее время года), тут объяснять излишне. Бывает достаточно наезда на глубокую яму, скрытую лужей, или попадания в корпус катализатора камня, вылетевшего из-под колес, и замена этого устройства становится неизбежной необходимостью.

Некачественное топливо. Повредить соты путем прогорания может не только разведенное топливо, но и измененная (обогащенная) топливная смесь.

Плохие свечи зажигания. Если из-за них несгоревшие остатки топлива попадают в катализатор, под температурой выхлопных газов (600-800 градусов) оно вспыхивает, отчего соты оплавляются и забиваются.

Коррозия. К сожалению, сварные соединения на ВАЗ 2114 изначально имеют недостаточную заводскую антикоррозионную защиту, из-за чего конденсат изъедает трубы ржой.

Разболтанность креплений, разрывы подвесов

Здесь не стоит грешить на производителя, владельцу ВАЗа нужно просто чаще заглядывать под днище автомобиля и обращать внимание на признаки, говорящие о том, что катализатор пора менять на пламегаситель
