Как в «ладе калине-2» заменить топливный насос

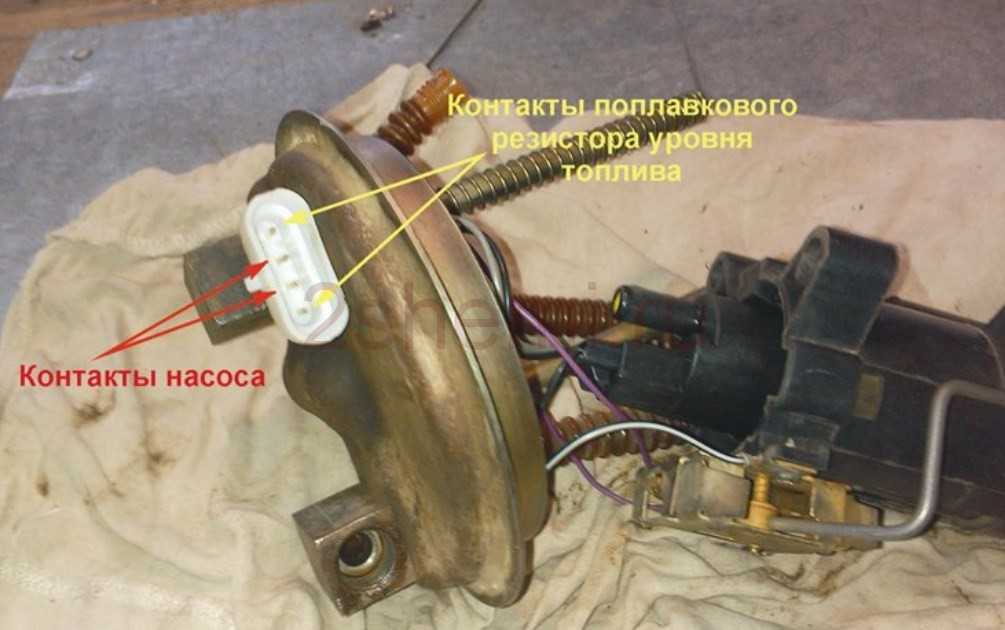

Распиновка БН ВАЗ 2113, 2114, 2115

— блок-фары; — моторедукторы очистителей фар*; — противотуманные фары*; — датчик температуры окружающего воздуха; — звуковые сигналы; — выключатель лампы освещения моторного отсека; — электродвигатель вентилятора системы охлаждения двигателя; — генератор; — датчик сигнализатора недостаточного уровня масла; — датчик уровня омывающей жидкости; — датчик износа колодок передних тормозов; — наконечники проводов, подключаемые к общему насосу омывателя стекол**; — насос омывателя ветрового стекла; — насос омывателя фар*; — наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ВАЗ-2113 и ВАЗ-2114; — датчик сигнализатора недостаточного давления масла; — лампа освещения моторного отсека; — наконечник провода для подключения к жгуту проводов системы управления двигателем; — моторедуктор очистителя ветрового стекла; — стартер; — колодка, подключаемая к жгуту проводов системы зажигания на карбюраторных автомобилях; — датчик указателя температуры охлаждающей жидкости; — выключатель фонарей заднего хода; — датчик сигнализатора недостаточного уровня тормозной жидкости; — аккумуляторная батарея; — датчик сигнализатора недостаточного уровня охлаждающей жидкости; — реле включения противотуманных фар; — монтажный блок; — выключатель стоп-сигнала; — штепсельная розетка для переносной лампы; — лампа подсветки шкалы гидрокорректора; — выключатель лампы сигнализатора включения стояночного тормоза; — колодка для подключения лампы подсветки; — выключатель ламп освещения приборов; — подрулевой переключатель; — выключатель аварийной сигнализации; — реле элемента обогрева передних сидений; — выключатель зажигания; — предохранитель цепи фонарей заднего противотуманного света; — предохранитель цепи элементов обогрева передних сидений; — предохранитель цепи блокировки замков дверей; — лампа подсветки передней пепельницы; — реле зажигания; — прикуриватель; — лампа освещения вещевого ящика; — выключатель лампы освещения вещевого ящика; — электродвигатель вентилятора отопителя; — дополнительный резистор электродвигателя отопителя; — переключатель вентилятора отопителя; — лампа подсветки переключателя отопителя; — лампа подсветки рычагов отопителя; — моторедукторы электростеклоподъемников передних дверей; — переключатель электростеклоподъемника правой передней двери(расположен в правой двери); — моторедукторы блокировки замков передних дверей; — провода для присоединения к правому переднему громкоговорителю; — моторедукторы блокировки замков задних дверей; — провода для присоединения к правому заднему громкоговорителю; — блок управления блокировкой замков дверей; — провода для присоединения к радиоаппаратуре; — выключатель очистителей фар*; — выключатель элемента обогрева заднего стекла; — реле включения фонарей заднего противотуманного света; — колодка для подключения к элементу обогрева правого переднего сиденья; — выключатель фонарей заднего противотуманного света; — выключатель элемента обогрева правого переднего сиденья; — выключатель противотуманных фар*; — выключатель ламп наружного освещения; — выключатель элемента обогрева левого переднего сиденья; — колодка для подключения к элементу обогрева левого переднего сиденья; — провода для присоединению к левому переднему громкоговорителю; — переключатель электростеклоподъемника левой передней двери(расположен в левой двери); — переключатель электростеклоподъемника правой передней двери(расположен в левой двери); — провода для присоединения к левому заднему громкоговорителю; — боковые указатели поворота; — выключатели плафона на стойках передних дверей; — выключатели плафона на стойках задних дверей; — плафон; — плафон индивидуального освещения салона; — колодка для подключения к жгуту проводов электробензонасоса; — выключатель лампы освещения багажника; — комбинация приборов; — лампа освещения багажника; — блок индикации бортовой системы контроля; — маршрутный компьютер*; — колодка для подключения жгута проводов системы управления двигателем; — задние наружные фонари; — задние внутренние фонари; — колодки для подключения к элементу обогрева заднего стекла; — фонари освещения номерного знака; — дополнительный сигнал торможения, расположенный на спойлере.

Какие основные преимущества и негативные стороны насоса?

Первоначально конструктивные особенности указанного узла покажутся простыми. Однако чтобы детально уяснить принцип функционирования агрегата, потребуется перейти к разъяснению следующих аспектов.

Ситуация интересна в том, что бак для топлива в Лада Калина помещен разработчиками под днищем в кормовой части авто. С топливной рампой под капотом он связан посредством магистралей. Для возможности подачи бензина с заданным параметром давления потребуется эффективный и высокопроизводительный бензонасос.

Основными преимуществами насосного агрегата топливной системы принято считать:

  • своевременное обеспечение элементов впрыска потребным объемом топлива вне зависимости от режима работы мотора;
  • простой конструктив и приличный ресурс;
  • высокая безопасность, ведь бензонасос перестает функционировать вслед за остановкой двигателя.

Далее рассмотрим основные недостатки, которыми обзавелся данный узел:

  1. шумность во время функционирования;
  2. потребность в постоянном охлаждении;
  3. чувствительность к качественным показателям топлива.

Именно применение некондиционного бензина в комплексе с несвоевременностью замены фильтра может гарантированно повлечь выход из строя этого дорогостоящего агрегата. Бывает такая ситуация, когда мотор не качает. В данном случае, надо знать, как проверить его и в случае необходимости, как снять.

Замена бензонасоса на калине

Добро пожаловать! Бензонасос – отвечает за подачу топлива из бака в двигатель автомобиля, при выходе его из строя топливо в двигатель перестаёт подаваться и в связи с этим машина не заводиться, или со временем он может просто хуже начать работать и уже в этом случае автомобиль будет дёргаться при езде и у него пропадёт динамика (Бензонасос в такой ситуации топливо всё же будет качать в двигатель, но будет он делать это очень), кроме этого бензонасос больше не для чего не служит, хотя если подумать то он идёт во-первых совместно с Датчиком Уровня Топлива, во-вторых на нём сетка ещё находиться которая бензин от грязи очищает, поэтому можно сказать благодаря бензонасосу мы ещё узнаём сколько топлива осталось в баке и ещё перед тем как это топливо пойдёт в двигатель, оно от мелких частичек грязи очиститься, кстати дадим совет, если вы не хотите очень часто менять бензонасос то старайтесь не когда не доводить бензин в баке до самого минимума и особенно не ездите на автомобиле до того пока у неё бензин не кончиться (Только в редких случаях так делайте или из-за ситуации), а иначе такие поезди к хорошему не приведут и в скорем времени топливный насос (Это его второе название) придёт в негодность.

Примечание! Чтобы произвести замену этого насоса на автомобиле, набор инструментов понадобиться в котором: Отвёртки будут лежать, молоток и выколотка, но в принципе и помощи отвёрток будет достаточно (Но это только если у вас молотка с выколоткой нет, если есть то обязательно их возьмите)!

Где находится бензонасос? Внутри бака он установлен и по топливным трубкам он качает топливо из бака в двигатель автомобиля, но не все люди знают где бак на передне приводных автомобилях располагается, объясним кратко, на классиках многие люди даже его и видели когда багажник открывали (Просто на классике он в самом видном месте установлен и если багажник не закрыт обшивкой как к примеру на автомобиле ВАЗ 2101 это сделано, там нет обшивки в отличие от той же 2107 например, то бензобак легко можно увидеть), но что касаемо переднего привода так на них бензобак под днищем располагается, а бензонасос в него вставлен сверху, поэтому чтобы до насоса подобраться будет достаточно снять подушку заднего сиденья и после чего откинув стандартный ковролин и выкрутив лючок бензонасоса (Указан красной стрелкой), вы его сразу же сам насос и увидите, для наглядности он указан синей стрелкой на фото ниже:

Когда нужно менять бензонасос? Как только машина стала плохо ехать (Дёргаться, на высоких оборотах вообще не разгоняется и т.д.) то нужно подумать насчёт насоса, кроме этого кстати он будет ещё сильно шуметь (Вы сразу это поймёте), поэтому если у вас пропала мощность и появился посторонний звук то стоит задуматься о замене бензонасоса на новый, но прежде чем любую деталь менять её можно проверить на работоспособность, более подробно узнать о том как понять что именно бензонасос вышел из строя, читайте в статье: «Проверка давления в системе питания на ВАЗ» и обязательно в этой статье ещё посмотрите видео-ролик в котором всё и говориться.

Меняем сеточку своими руками

Итак, сеточка расположенная в бензонасосе, вынуждена постоянно контатировать с пылью и грязью, ведь сам насос находится между креслами, и на его корпус постоянно оседает пыль.

Вот почему опытные автомобилисты не ленятся время от времени протирать влажной тряпочкой корпус насоса, чтобы избежать несвоевременного засорения системы.

Автомобилисты советуют проводить такую работу каждые 45 000 – 50 000 км. пробега, это как раз то время, за которое сеточка Калины изнашивается. Конечно, эта работа относится к разряду пыльных, но, в принципе, она не так сложна, как кажется, ее вполне можно выполнять в одиночку, за полчаса – час.

http://xn--80aal0a.xn--80asehdb/do-my-self/repair/repair-lada-granta/2699-kak-snyat-benzonasos-na-lada-granta-kalina-priora-svoimi-rukami.htmlhttp://ladaprofi.ru/lada-kalina/kak-bystro-snyat-benzonasos-na-lade-kaline.htmlhttp://vaz-russia.com/remont-vaz-1117-kalina-universal/zamena-benzonasosa-na-kaline.htmlhttp://carfrance.ru/kak-zamenit-benzonasos-na-lada-kalina-svoimi-rukami/http://mylada.net/remont/zamena-setochki-benzonasosa-na-kaline.html

Порядок обслуживания бензонасоса, возможные неисправности

Не всегда следует прибегать к немедленной замене бензонасоса Калина, ведь для начала можно провести его ремонт. Но для этого заранее следует подобрать нужный инструмент.

Для этого устройства обычно контролируют два параметра: рабочее давление и производительность при работе. Уже после снятия устройства можно проверить и потребляемый ток при номинальной и полной нагрузке. Но для таких замеров понадобится уже специализированный стенд.

Первоначальным пунктом контроля станет напряжение разъема, который питает бензонасос от бортовой системы питания автомобиля. Оно не только должно равняться 12 В или даже чуть превышать это значение, но и при работе машины должен отчетливо слышаться шум работающего устройства.

Недостаток такого способа контроля заключается в невозможности обнаружения ненадежного контакта в электрической цепи на пути к разъему. Любая неплотность соединения, в блоке предохранителей, реле бензонасоса, приведет к тому, что полученные 12 В на клеммах до насоса покажут те же 12 В. Но работающий насос получит всего несколько вольт и работать нормально не сможет.

Также неисправностью в такой ситуации может стать поломка реле бензонасоса. Эту неисправность диагностировать легко, поскольку на панель приборов выведена специальная символика, которая позволяет водителю увидеть ошибку в работе этой детали.

Детали бензонасоса в разобранном виде

Проверка создаваемого давления заключается в контроле этого параметра в режим подкачки насоса, когда тот после поворота ключа на 1,5-2 секунды включается, чтобы добавить топливо в трубопроводную систему. У Лада Калина этот показатель составляет 0,8-1,2 кгс/см2. Если давление оказывается заниженным, то следует поискать причину такого явления, поочередно проверяя каждое звено: фильтр, сетку, топливный насос. В конечном итоге та деталь, которая препятствует быстрому наращиванию давления до нормального, будет заменена.

Одной из неисправностей бензонасоса является скорая потеря давления в топливопроводе после остановки двигателя. Причем эту неисправность тоже следует диагностировать правильно, потому что причин падения давления может быть несколько. Это и слабая форсунка системы питания, и обратный клапан насоса, и непосредственно регулятор давления.

Быстро падающее давление станет причиной неуверенного или долгого запуска двигателя, что особенно актуально при минусовых температурах. Несмотря на исправную в целом систему питания и зажигания, запуск мотора в мороз может просто разрядить ваш аккумулятор или не позволит совсем произвести запуск мотора.

Итак, если все-таки было установлено, что не работает бензонасос или требуется замена топливного фильтра (рабочие операции во многом совпадают), то необходимые работы нужно проводить в следующем порядке:

Снять давления в топливной магистрали. Для этого достаточно просто дать машине постоять в течение 30 минут после последнего запуска. Для большей уверенности, после обесточивания бензонасоса нужно провести короткий запуск мотора, чтобы выработать находящийся в топливопроводе бензин.
Обязательно обесточить автомобиль, отсоединив клемму «минус» на аккумуляторной батарее.
Обеспечить доступ к люку бензобака

Для этого откидывают задние сиденья и, отвернув крестовой отверткой 4 самореза, осторожно открывают люк, предотвращая попадание возможных загрязнений в бак.
Отсоединить электрический разъем пластиковой крышки топливного модуля, а также

Процесс снятия электрического бензонасоса своими руками

топливопроводные трубки с крышки. Работы следует проводить без приложения лишних усилий, чтобы избежать поломки пластиковых деталей крышки. Снимают стопорное кольцо, для чего потребуется специальный съемник. Если будете пользоваться подручным инструментом, нужно запастись терпением.

Можно приступать к демонтажу блока насоса, аккуратно поднимая конструкцию вверх. Следует соблюдать аккуратность, поскольку легко можно повредить поплавок. При снятии нужно немного наклонять весь блок, вытягивая его по диагонали.
Если не работает бензонасос и нуждается в замене, установку нового механизма производить следует в обратном порядке. Перед установкой нового насоса желательно заполнить его топливом, поскольку сухой нагнетатель жидкости может не закачать топливо для начала работы насоса. Топливный насос не является устройством засасывающим, а только нагнетающим.

Распиновка БН ВАЗ 2108, 2109, 21099

Реле включения топливного насоса (2) показано стрелкой.

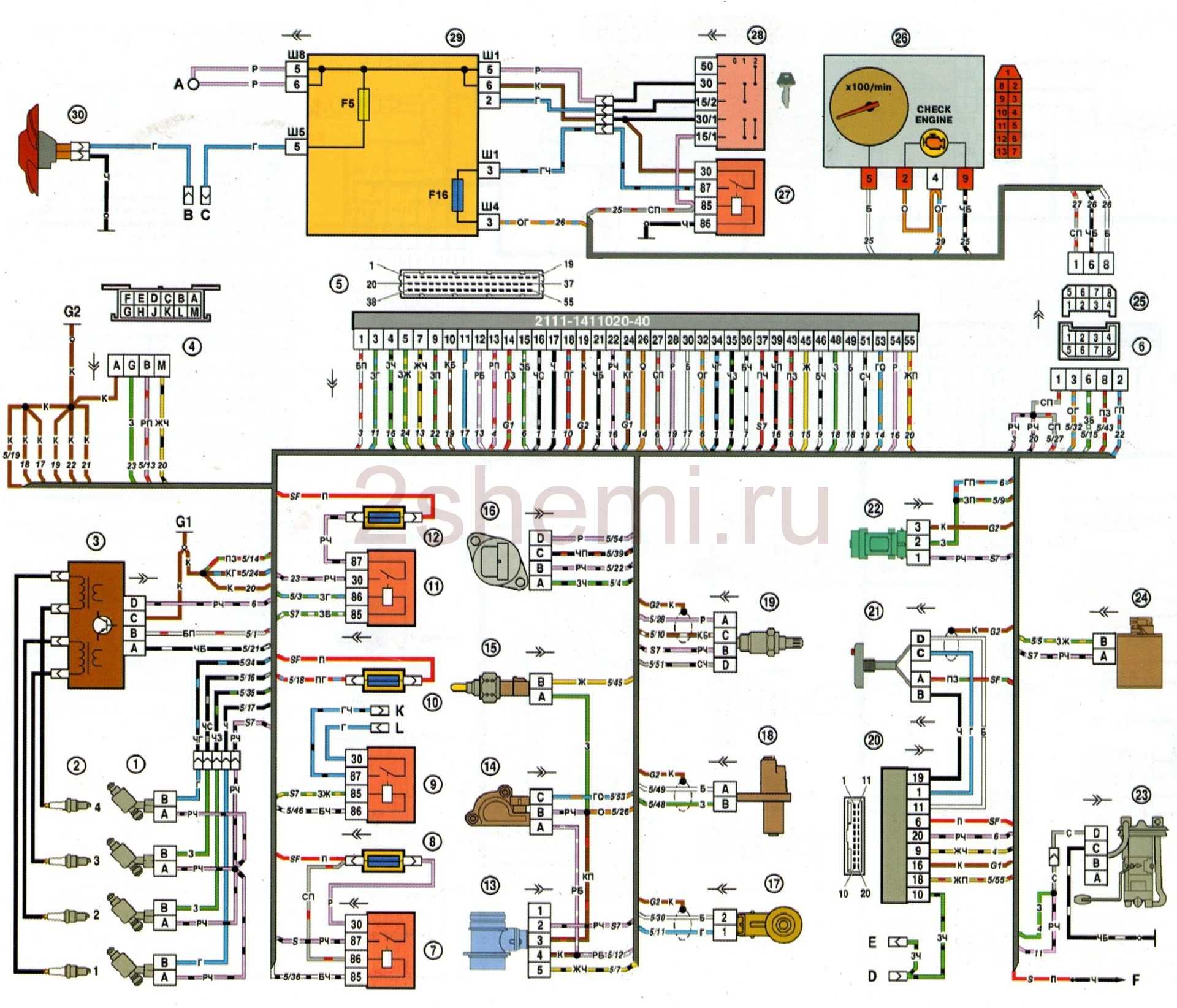

1 — форсунки; 2 — свечи зажигания; 3 — модуль зажигания; 4 — колодка диагностики; 5 — контроллер; 6 — колодка, присоединяемая к жгуту панели приборов; 7 — главное реле; 8 — предохранитель главного реле; 9 — реле электровентилятора; 10 — предохранитель цепи питания контроллера; 11- реле электробензонасоса; 12 — предохранитель цепи питания бензонасоса; 13 — датчик массового расхода воздуха; 14 — датчик положения дроссельной заслонки; 15 — датчик температуры охлаждающей жидкости; 16 — регулятор холостого хода; 17 — датчик детонации; 18 — датчик положения коленчатого вала; 19- датчик кислорода; 20- блок управления АПС; 21 — индикатор состояния АПС; 22 — датчик скорости; 23 — электробензонасос с датчиком уровня топлива; 24 — электромагнитный клапан продувки адсорбера; 25 — колодка, присоединяемая к жгуту системы зажигания; 26 — комбинация приборов; 27 — реле зажигания; 28 — выключатель зажигания; 29 — монтажный блок; 30 — электровентилятор системы охлаждения;

А — к клемме «В+» генератора; В — колодка, присоединяемая к колодке К жгута системы зажигания; С — колодка, присоединяемая к колодке L жгута системы зажигания; D — провод, присоединяемый к выключателю плафона освещения салона; Е — провод, присоединяемый к бело-чёрным проводам, отсоединённым от выключателя плафона освещения салона; F — к клемме «+» аккумуляторной батареи; G1,G2 — точки заземления; К — колодка, присоединяемая к колодке В жгута переднего; L — колодка, присоединяемая к колодке С жгута переднего.

На «девятках» с механическим бензонасосом наиболее частой неисправностью является износ диафрагмы бензонасоса, в результате чего при его работе через дренажное отверстие в корпусе появится течь бензина. Второй причиной отказа такого бензонасоса бывает износ толкателя, который передаёт усилие с кулачка распределительного вала на рычаг привода бензонасоса.

Рекомендуем почитать

Выполнять выше обозначенное действие следует для того, чтоб обнаружить неисправности при диагностике или ремонте топливной системы и конкретно в систе .

Функция датчика скорости (ДС) в транспортном средстве – передать электрические импульсы на контроллер, который, руководствуясь поступившими .

В других статьях уже было рассказано о том, как заменять фильтр тонкой очистки на автомобилях Lada Kalina.Сегодня эта процедура будет рассмотрена на .

Коротко вспомним, в чем же суть процесса, о котором дальше пойдет речь. Шумоизоляция – несколько мероприятий, целью которых является уменьшение .

Добро пожаловать! Сеточка бензонасоса – она же топливный фильтр грубой очистки, устанавливается она в самом бензонасосе и когда он сосёт бензин из бака в двигатель, этот бензин через эту сеточку проходит и очищается, потом же он попадает в топливные трубки и идёт дальше, где доходит до фильтра тонкой очистки и снова очищается, оба фильтра рекомендуется менять сразу, потому что при смене только лишь одного, фильтра тонкой очистки например, в фильтре грубой останется грязь, которая может лететь дальше и тем самым новый фильтр, загрязниться гораздо быстрее, чем это произойдёт, когда оба фильтра будут заменены одновременно.

Примечание! Для замены сеточки, времени нужно минимум, всего то бензонасос придётся вытащить и разобрать его чутка, примерно минут за 20-25 вы должны будете управиться, из инструментов будет нужно взять: Молоток и отвёртку, ну и конечно же про набор всех ключей которые есть в вашем арсенале не забудьте!

Где находится сетка бензонасоса? Она на нём самом расположена в самом низу, для наглядности возьмём фотографию самого топливного насоса (Это его второе название), она как вы видите приведена ниже, бензонасос состоит из таких частей как ДУТ – это Датчик Уровня Топлива, а так же в него входит регулятор давления топлива (Это только на двигателях с объёмом 1.6) и конечно же сам его корпус (Сразу предупредим, корпуса в бензонасосе два, корпус самого насоса и корпус всего модуля целиком), чтобы добраться до сеточки, корпус модуля с бензонасоса снять нужно будет и когда бензонасос с корпусом в руках у вас окажется, а корпус модуля будет убран в сторонку, перед вашими глазами окажется сеточка, которую время от времени и нужно менять, для наглядности на маленьком фото она стрелкой показана.

Когда нужно менять сетку бензонасоса? Когда она сильно засоряется, в топливной системе падает давление, машина начинает ехать плохо, появляются рывки и провалы, в начале они не явные, но поездив немного, они всё увеличиваются и увеличиваются, это говорит не только об одном, а может и бензонасос сам пришёл в негодность, но в начале проверку нужно начинать с топливного фильтра тонкой очистки и с сеточки, для этого снять их будет нужно и если сеточка сильно загрязнена, то её придётся заменить на новую, фильтр тонкой очистки так уже не проверишь, его нужно будет перевернуть и посмотреть какой бензин из него выльется, если весь грязный, то фильтр тоже подлежит замене и всегда учитывайте тот факт, что при сильной засорённости фильтров (И сеточки это тоже касается) бензонасос начинает работать на износ и через короткое время, он может прийти в негодность (Он шуметь кстати ещё начинает, при сильной засорённости обоих фильтров, поэтому менять их своевременно не забывайте, а именно с нашим бензином, раз в 15-20 тыс. км., будет нормально, хотя завод каждые 30 тыс. км., рекомендуем, но это уже как говорится, решать только вам).

Примечание! Вообще не залезая в топливную систему, можно при помощи манометра определить что же именно пришло в негодность, как это сделать, читайте в статье: «Проверка манометром давления в топливной системе на ВАЗ»!

Замена реле бензонасоса

Реле бензонасоса Калина находится в салоне чуть ниже торпедо около решетки воздуховода. Для доступа к реле бензонасоса необходимо снять крышку, поддев ее обычной плоской отверткой.

Как снять реле бензонасоса? Перед заменой реле следует проверить блок предохранителей, который находится рядом между рычагом коробки передач и пепельницей. Открыв крышку, можно визуально оценить предохранитель бензонасоса по целостности перемычки. Для извлечения деталей удобно пользоваться пинцетом, который способен твердо и точно зафиксировать предохранитель.

При сохранении целостности перемычки, для окончательного подтверждения работоспособности, деталь необходимо прозвонить омметром, так как может быть разомкнута точка контакта проволочки с ножками. Если предохранитель бензонасоса в порядке, значит не работает реле. Тут есть свои нюансы. Реле бензонасоса снимают при помощи торцового ключа.

Проверка исправности бензонасоса на инжекторе

Когда с поворотом ключа зажигания вы слышите легкое жужжание, небольшой гул, то это так работает топливный насос, нагнетая бензин создает давление в системе. Если при попытке завестись таких признаков работы бензонасоса нет, тогда можно предполагать неисправность электрики, самого насоса или его отдельных частей. Поэтому рассмотрим как можно проверить работу бензонасоса по этапной логической цепочке. Начиная от того поступает ли питание на БН и заканчивая тем, качает ли бензонасос вовсе, и если да, то какое создает в топливной рампе давление.

Этап 1. Проверка предохранителя

Проверка предохранителя топливного насоса предполагает осмотр целостности токопроводящей пластины и в случае обрыва его замену. Но если нового предохранителя нет, тогда на контакты предохранителя намотать одну жилку проволоки из меди. Снова сгорел — значит, проблема может быть в проводке.

Этап 2. Проверка реле

Чтобы проверить реле бензонасоса, вынимаем его из гнезда, подключаем 12 вольтовую лампочку по схеме. Если лампочка работает, само реле тоже исправно. Как вариант, — использовать мультиметр в режиме омметра, чтобы замерить сопротивление обмотки катушки реле. Один щуп присоединяется к клемме 85, а другой — к 86. Устройство покажет обрыв, если реле вышло из строя.

Убедитесь, что клеммы не окислились — это негативно сказывается на электроснабжении двигателя топливного насоса!

Этап 3. Проверка подачи питания на БН

Проверка напряжения бензонасоса осуществляется посредством использования мультиметра. Щупы измерительного прибора в режиме вольтметра (от 0-20 вольт) нужно подсоединить к клеммам питания бензонасоса. Включить зажигание и снять показания на устройстве. 12-12.5 вольт — нормальное рабочее напряжение. Если напряжение есть, но насос не работает, проверяем электродвигатель.

Этап 4. Проверка электродвигателя бензонасоса

Чтобы исключить поломку электродвигателя, подаем непосредственно от аккумулятора на клеммы бензонасоса питание 12 вольт. Работает — проверяем его производительность, обратный клапан, замеряем давление манометром. Не работает — проверяем катушку на обрыв.

При поступлении напряжения на клеммы бензинового насоса он не работает? Проверим обмотку статора: берем тестер (мультиметр) переводим в режим омметра, он должен показать сопротивление, иначе есть проблема с обмоткой и ее надо заменить. При показаниях сопротивления, проблема может заключаться в том, что на корпус бензонасоса коротит обмотка. Щуп тестера — на плюсовую клемму, второй — на корпус. Если коротит — обрыва не будет.

Этап 5. Проверка фильтра грубой очистки

Демонтировав фильтр грубой очистки (см. тех. документацию автомобиля) с бензонасоса, вы даже визуально сможете определить, насколько он загрязнен. При наличии большого количества отложений показана замена фильтров, если проблема застала в дороге — используйте щетку и бензин, чтобы очистить её.

Этап 6. Проверка обратного клапана

Обратный клапан должен постоянно препятствовать движению жидкости в обратном направлении.В процессе эксплуатации его работоспособность уменьшается, что снижает технические характеристики.

1 способ. Проверка обратного клапана заключается в замере давления манометром. Подключить его нужно на ту часть системы, которая напрямую задействована в питании топливом ДВС. Показатели давления не должны выходить за 3 кг/кв. см. (справедливо для легковушек). И при остановке двигателя давление не должно падать резко.

Как обслуживать насос и каковы его основные поломки?

Агрегат системы питания в Лада Калина не всегда требует собственной замены. Иногда можно обойтись ремонтом. Для этой цели потребуется предварительно запастись потребным инструментом.

Диагностирование узла осуществляется посредством мониторинга его двух основных параметров:

  • рабочего давления;
  • производительности.

После демонтажа устройства нелишним будет замер его номинального тока и аналогичного показателя во время максимума нагрузки. Для осуществления данных измерений потребуется поместить насосный агрегат на специальный стенд.

Первый этап контроля — замер напряжения на питающем разъеме, который коммутирован непосредственно с сетью. Этот показатель должен равняться 12 Вольтам. Рабочий насос выдает себя характерным шумом. Недостатком данного метода является возможность некорректного показания диагностирующего прибора в случае присутствия в коммутационной цепи насоса слабого контакта. По факту рабочее напряжение может быть значительно ниже обозначенных 12 Вольт, а прибор покажет именно это значение.

Одной из причин, побуждающих прекращение функционирования насоса, является выход из строя управляющего реле. Данная поломка весьма легко поддается диагностированию. На панели приборов расположен специальный символ, подающий сигнал водителю Лада Калина, если в системе возникает обозначенная неисправность.

Блок с реле находится внутри салона. Исправные компоненты во время работы издают характерные щелчки. Замена реле до боли проста. Здесь потребуется только отыскать его среди прочих «собратьев».

Диагностика давления заключена в мониторинге его параметра во время действия режима подкачки. Он наступает после включения зажигания. При этом насос активируется примерно на 2 секунды для пополнения контура топливом. Значение такого давления в системе LADA Kalina равняется 0,8-1,2 кгс/см2. Когда обозначенный параметр оказался заниженным, то рекомендуется прибегнуть к поиску причины. Здесь необходимо соблюдать последовательность проверки, переходя от одного звена к другому. Проверяем фильтрующий элемент, затем сетку, а после насос.

В числе распространенных неисправностей присутствует факт потери рабочей величины давления в магистрали сразу после остановки насоса (то есть мотора), в таком случае насос не качает топливо. Данную поломку потребуется определить корректно, поскольку причин, побуждающих давление снижаться, присутствует достаточно много. Надо знать, как проверить систему. Среди «подозреваемых» компонентов фигурируют: прослабленный клапан форсунки, нефункционирующий обратный клапан на насосе, а также регулятор уровня давления. Интенсивно снижающееся давление способно спровоцировать затруднения с пуском мотора. Этот момент особо актуален в зимний период.

Когда по результатам диагностирования определено, что требуется заменить насос, если он не качает, или фильтр (манипуляции практически идентичны), в автомобиле LADA Kalina то выполнение действий осуществляется по нижеприведенному алгоритму. Далее расскажем, как снять и заменить элемент, в случае неисправности.

  1. Убираем уровень давления внутри топливной рейки. С этой целью запускаем мотор и отыскиваем в монтажном блоке потребный предохранитель, отвечающий за функционал данного агрегата. Извлекаем вставку из гнезда и дожидаемся момента, когда топливо полностью выработается двигателем, после чего происходит его остановка.
  2. Теперь обесточиваем сеть путем снятия клемм с контактов АКБ.
  3. Обеспечиваем подступ к лючку топливного насоса. В салоне снимаем подушку сидения кормы. Видим крышку люка. Ее демонтируем путем откручивания 4-х саморезов (запасаемся соответствующей отверткой).
  4. Отсоединяем колодку LADA Kalina с проводами от разъема насоса.
  5. Откручиваем крепеж топливных магистралей от насосного модуля и снимаем их со штуцеров.
  6. Специальным съемником осуществляем демонтаж стопорного кольца. Можно обойтись без обозначенного приспособления, однако времени понадобится больше.
  7. Теперь извлекаем насосный модуль из посадочной ниши в баке. Избегаем риска повреждения поплавка, для чего «тянем» всю конструкцию по диагонали и вверх.
  8. Установку нового насосного агрегата осуществляем по обратному алгоритму действий.

РУКОВОДСТВО ПО ЗАМЕНЕ

Как самому поменять бензонасос, рассмотрим на примере Hyundai Solaris.

  1. Открутите болты крепления и снимите подушку заднего ряда сидений.
  2. Срежьте канцелярским ножом герметик.
  3. Снимите фишку электропитания.
  4. Пассатижами ослабьте самозатягивающийся хомут и снимет шланг отвода паров бензина к адсорберу.
  5. Снимите подающий топливный шланг.
  6. Освободите из кронштейна вентиляционный шланг, идущий к адсорберу паров бензина.
  7. Открутите винты крепления и снимите прижимную пластину.
  8. Вытащите топливный модуль.
  9. Снимите резиновый уплотнитель.
  10. Отсоедините фишки электропитания.
  11. Рекомендуем снять ДУТ, чтобы не повредить его в процессе разборки модуля.
  12. Извлеките стопор наконечника топливной трубки.
  13. Снимите трубку и уплотнительное кольцо.
  14. Отожмите фиксаторы металлических направляющих, после чего разъедините части корпуса.
  15. Освободите защелки и вытащите корпус фильтрующего элемента в сборе с регулятором и бензонасосом.
  16. Отщелкните фиксаторы бензонасоса.
  17. На новый бензонасос желательно устанавливать чистую сеточку. На этом этапе вам остается собрать все элементы в обратном к снятию порядке.

Модуль снят, что дальше?

Выведя из зацепления четыре защёлки, крышку модуля отсоединяют от «стакана». Затем, «стакан» можно будет очистить, заменить сетку насоса и так далее. Подробности проиллюстрированы на фото:

Сетка будет закреплена перед отверстием заборника

Сборку модуля выполняют в обратном порядке. А устанавливая его на место, нужно следить за тем, чтобы пластиковый выступ совпал с прорезью на баке:

Модуль бензонасоса в сборе

Приводим ещё пару советов:

  • Нельзя включать двигатель насоса «на воздухе» (обмотки перегреваются);
  • Замену модуля производят вместе с уплотнительным кольцом, которое должно присутствовать в комплекте.

В автомобиле Лада Калина, как в любом другом, можно наблюдать следующий эффект: симптомы указывают на то, что не работает бензонасос, но его двигатель жужжит. Тогда, нужно прочистить либо заменить сетку (рассмотрено выше).

Существуют разные народные советы по ремонту и тюнингу. Один звучит так: чистку насоса выполняют, не проводя демонтаж, а просто включив электродвигатель в обратной полярности. Именно этому совету следовать не рекомендуется.

Что такое бензонасос

Бензонасос является ключевой составной частью системы питания, в его рабочую задачу входит бесперебойная, своевременная подача горючего в систему. В каждой модели конструкция и местонахождение бензонасоса уникальны, у Лады Калины, это устройство расположено в противоположной стороне от силового агрегата.

С одной стороны, такое расположение позволяет выиграть в технических возможностях машины, но с другой, требуется более мощная работа устройства, нежели у моделей, в которых бензонасос расположен ближе к двигателю.

Для того, чтобы бензонасос у Калины справлялся со своей работой, он представлен в электрическом варианте. Его преимуществами является:

  • простота конструкции;
  • хорошая подача горючего;
  • безопасность.

Но, как того стоило ожидать, электрика у Калины пока что не является сильным местом, она часто выходит из строя, что является главным минусом.

Кроме того, в число недостатков бензонасоса Лады Калины входит повышенный уровень шума, чувствительность к качеству бензина, а также тот факт, что он нуждается в охлаждении.

Вопрос с качественным бензином в нашей стране, к большому сожалению, до сих пор остается не решенным, это является одной из причин, почему топливная система Лады Калины выходит из строя.

Забиваются фильтры, что нарушает работу всего механизма и в итоге, приводит к отказу насоса.

Вот почему фильтры, или, как их еще называют, сеточки, необходимо регулярно менять.

Об этом мы и поговорим, но прежде, давайте разберемся, а какие же бывают неисправности у бензонасоса Калины?

Виды неисправностей:

  • Одной из наиболее частых неисправностей насоса является быстрое снижение давления после того, как запускается мотор. Этот факт говорит о серьезных нарушениях, которые могут быть спровоцированы либо дефектом клапана, либо поломкой регулятора уровня давления, вполне возможно, что забились и форсунки. Резкое падение давление приводит к проблемам в запуске двигателя, что, если не исправить поломку, и вовсе может привести к выходу двигателя из рабочего строя.
  • Случается и так, что двигатель теряет в мощности, или вовсе, движок не заводится, хоть на холодную, хоть на горячую. Все это случается в случае, когда рвется мембрана или пружина, изнашивается шток или происходит засорение фильтров, причем, последнее происходит чаще, чем что-либо другое.
  • В любом случае, обнаружив, что с топливной системой что-то не так, следует прежде всего проверить состояние фильтров, потому что они, из-за некачественного бензина, засоряются довольно быстро, и, лучше менять их своевременно, не дожидаясь проблем. Теперь о том, как самостоятельно поменять сеточку от насоса.

Как выполнить демонтаж бензонасоса

Под задним сиденьем Калины-2 находится бензобак. Откиньте подушку сиденья вверх, а затем снимите разрезные части коврика, расположенные над люком. Для простоты понимания вопроса, приводим чертёж:

Скриншот каталога деталей ВАЗ-2192/94

Деталь под обозначением «3» – это люк, являющийся защитой насоса. Вначале люк нужно демонтировать, для чего выкручивают четыре самореза «1». Сам узел, именуемый как «модуль бензонасоса», крепится к баку прижимным кольцом «5»:

Каталог деталей ВАЗ-2192/94, бак топливный

Действия по демонтажу модуля «6» проиллюстрированы на фото:

Любое из рассмотренных действий особой квалификации не требует:

  1. Четыре самореза откручивают крестовой отвёрткой;
  2. Проводной разъём отключают, отжав пластиковый фиксатор;
  3. Сдавливая кнопки фиксаторов, с каждого штуцера снимают топливный шланг;
  4. Поддев выступы на кольце плоской отвёрткой, его пытаются открутить.

Вытягивая модуль бензонасоса вверх, легко повредить датчик указателя уровня. Чтобы не допустить этого на практике, модуль наклоняют в сторону «от крестовины».

Вынимаем пластиковый модуль из бака

Надеемся, вопросов здесь возникнуть не может.
